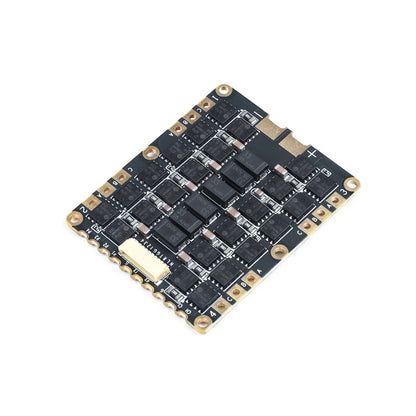

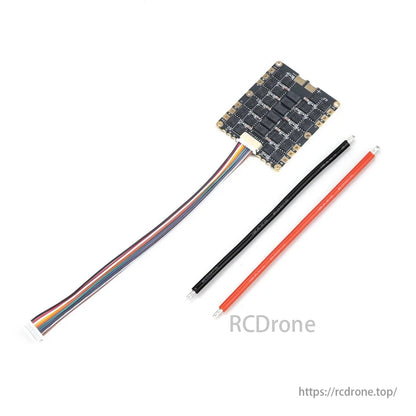

Mad FOC 40A 4-6S 4-in-1 drone ESC
Mad FOC 40A 4-6S 4-in-1 drone ESC
MAD
Kan beschikbaarheid voor afhalen niet laden
Overzicht
De AMPX 40A FOC 4IN1 ESC is ontworpen voor industriële UAV-toepassingen, ondersteunend 3-6 kg startgewicht. Met Veldgeoriënteerde regeling (FOC) sinusvormige aandrijving, het biedt verbeterde gasrespons, efficiëntie en stabiliteit in veeleisende omgevingen. De geavanceerde zelfcontrole hardwarebeveiliging vermindert het risico op systeemstoringen en garandeert zo de betrouwbaarheid op lange termijn.
Belangrijkste kenmerken
- Geavanceerde FOC-regeling – Zorgt voor een soepele en efficiënte werking van de motor met minder ruis en verbeterde responstijden.
- CAN/UART-communicatie – Maakt digitale gasklepregeling en systeemfeedback mogelijk voor nauwkeurige afstelling.
- Geoptimaliseerde warmteafvoer – Dubbelzijdig warmteafvoerontwerp vermindert de thermische weerstand, waardoor de interne temperatuur laag blijft.
- Omvattende beschermingsmechanismen – Inclusief motorblokkering, overstroom, overspanning, kortsluiting en hogetemperatuurbeveiliging.
- Modulair elektrisch ontwerp – Zorgt voor eenvoudig onderhoud met aparte Motor-, stroom- en signaallijncomponenten.
- 485 Communicatie-interface – Ondersteunt firmware-updates en gegevensregistratie voor systeemdiagnostiek.
Specificaties
| Parameter | Waarde |
|---|---|
| Naam | AMPX 40A FOC 4IN1 ESC (4-6S) |
| Aanbevolen trekkracht | 3-6 kg |
| Batterijcompatibiliteit | 4-6S LiPo |
| Maximale ingangsspanning | 30,5V |
| Nominale uitgangsstroom | 60A×4 |
| Piek uitgangsstroom | 80A × 4 (10 seconden) |
| Maximaal toerental | 17000RPM (7 poolparen) |
| PWM-ingangsniveau | 3,3V / 5V |
| PWM-frequentie | 50 - 450 Hz |
| Mededeling | CAN (1 MHz), UART (115200) |
| Werktemperatuur | -20°C tot 50°C |
| Gewicht | 17 gram |
| Signaalaansluiting | SM10B-SRSS-TB |
| BEC | Nee |
ESC-beschermingsmechanisme
- Snelle motorrespons – Bereikt een stroombegrenzing in minder dan 10 ms voor snelle gasveranderingen.
- Geoptimaliseerd warmtebeheer – De interne temperaturen blijven slechts 15°C hoger dan het schelpoppervlak.
- Zelfcontrole hardwaresysteem – Detecteert fouten en zorgt voor stabiele prestaties.
- Kortsluit- en overspanningsbeveiliging – Voorkomt schade door elektrische storingen.
- Modulair ontwerp – Staat toe snelle vervanging van componenten voor eenvoudig onderhoud.
- Gegevensregistratie en firmware-updates – 485 communicatiemogelijkheden realtime diagnostiek.
Firmware en compatibiliteit
- Vooraf geïnstalleerde firmware: Als er geen bericht wordt verstrekt, wordt de ESC geleverd met standaardfirmware.
- Motor- en propellercompatibiliteit: Ondersteunt momenteel 3515 KV350 (16x5.4") En 5005 440KV (Spiro 15x4.8" (vouwpropeller).
- Firmware-upgradehandleiding: Beschikbaar op de productpagina voor eenvoudige aanpassing.
ESC-afmetingen
- Maat: 54 × 45 × 6,6mm
- Montagegaten: 50 × 41mm
- Aansluitingstype: SM10B-SRSS-TB
Aanbevolen motor- en propelleropstelling
| ESC-model | Motor | Spanning | Propeller |
|---|---|---|---|
| AMPX 40A FOC 4IN1 | 3515 IPE KV350 | 24V | 16x5.4" |
| AMPX 40A FOC 4IN1 | 5005 440KV | 24V | Spiro-15x4.8" (Opvouwbaar) |
AMPX40A 4-6S FOC 4IN1 ESC is ontworpen voor industriële UAV's en ondersteunt een startgewicht van 3-6 kg. Het beschikt over geoptimaliseerde besturingsalgoritmen, hardware-zelfcontrole en uitgebreide beschermingsfuncties. Specificaties omvatten een maximale ingangsspanning van 30,5 V, piekuitgangsstroom van 80 A*4 en communicatie via CAN of UART.

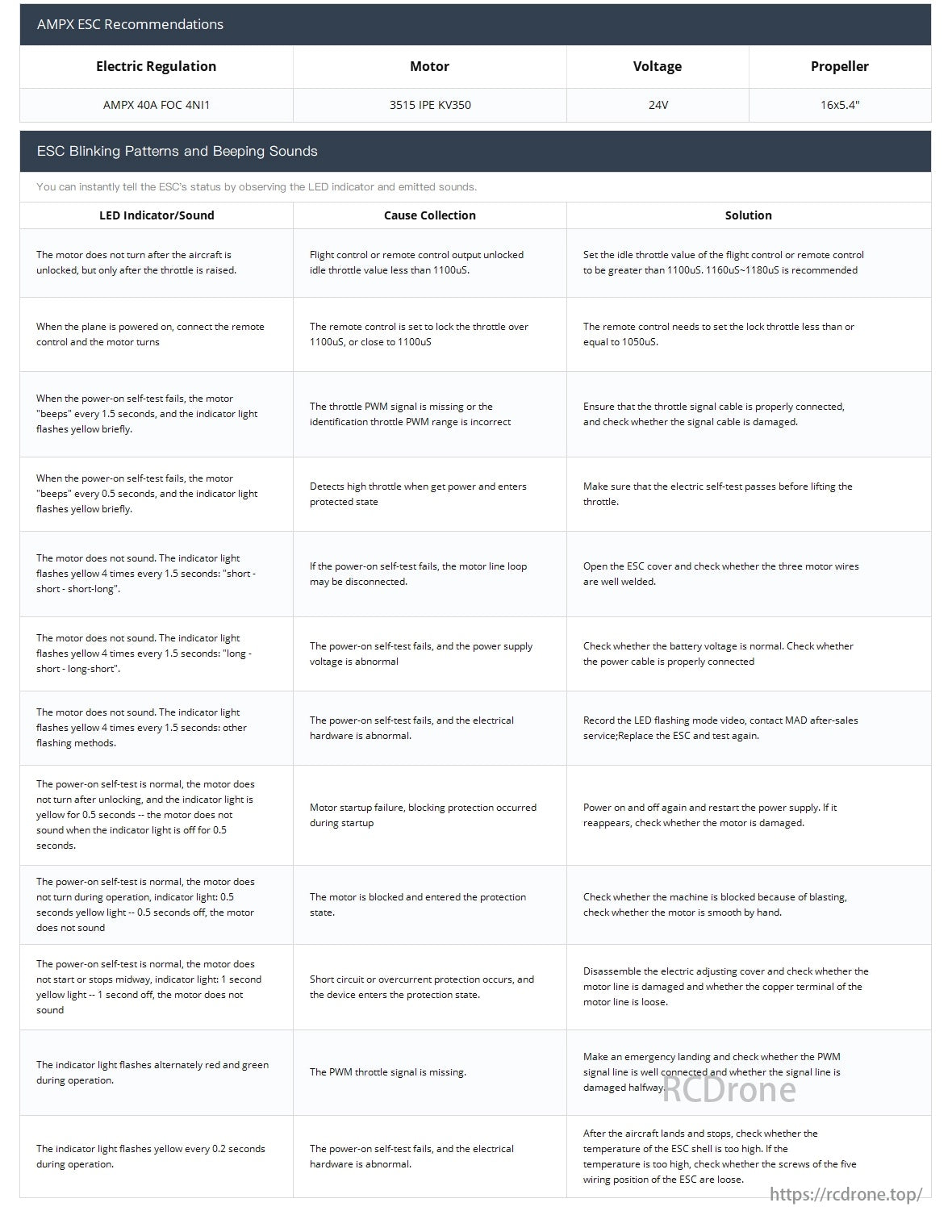

AMPX ESC-aanbevelingen omvatten elektrische regeling, motorspecificaties, spanning en propellergrootte. De handleiding voor probleemoplossing behandelt LED-indicatoren en pieptonen voor verschillende problemen, zoals een motor die niet start, onjuiste gasklepinstellingen en afwijkingen in de elektrische hardware. Oplossingen omvatten het aanpassen van bedieningselementen, het controleren van verbindingen en het verzekeren van een juiste installatie.
