MATEKSYS FCHUB-12S V2 PDB, 8–60V DC voor 3–12S FPV, 5V/12V BEC's, 440A sensor, 4×70A continu, 4×110A piek

Overzicht

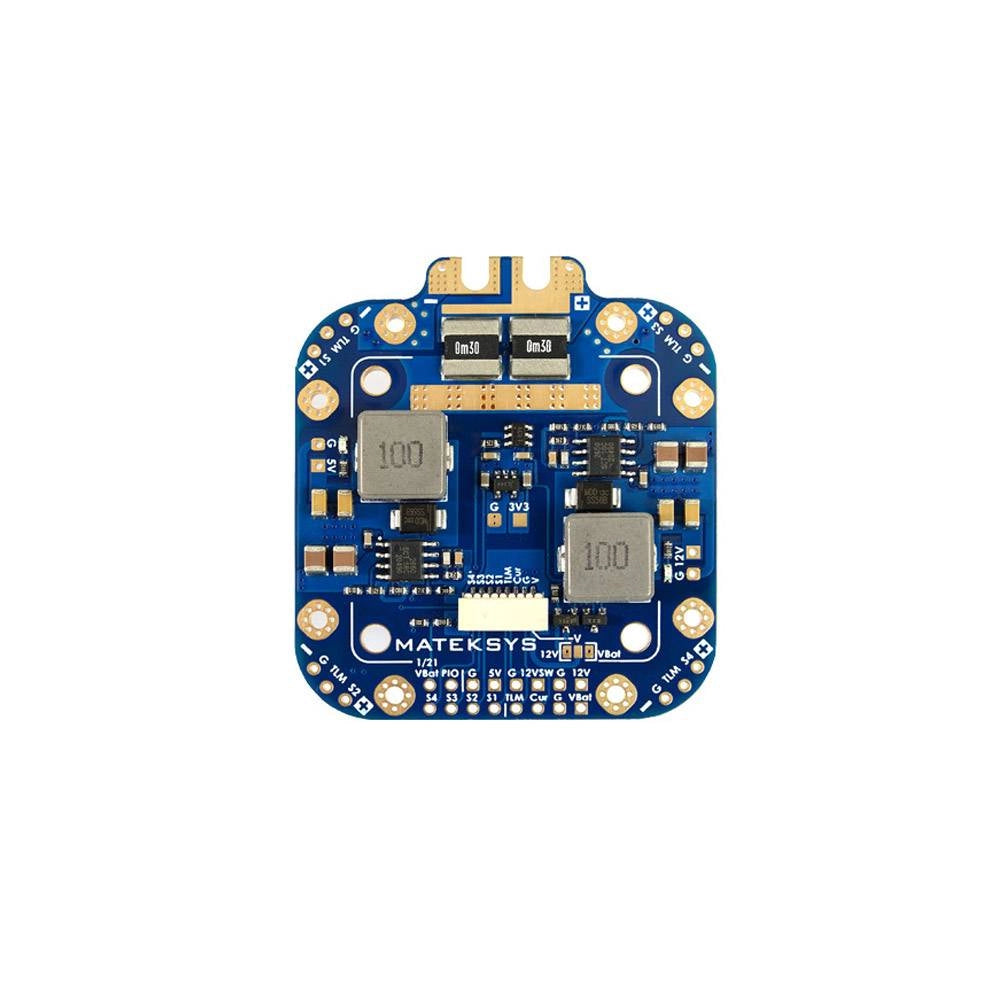

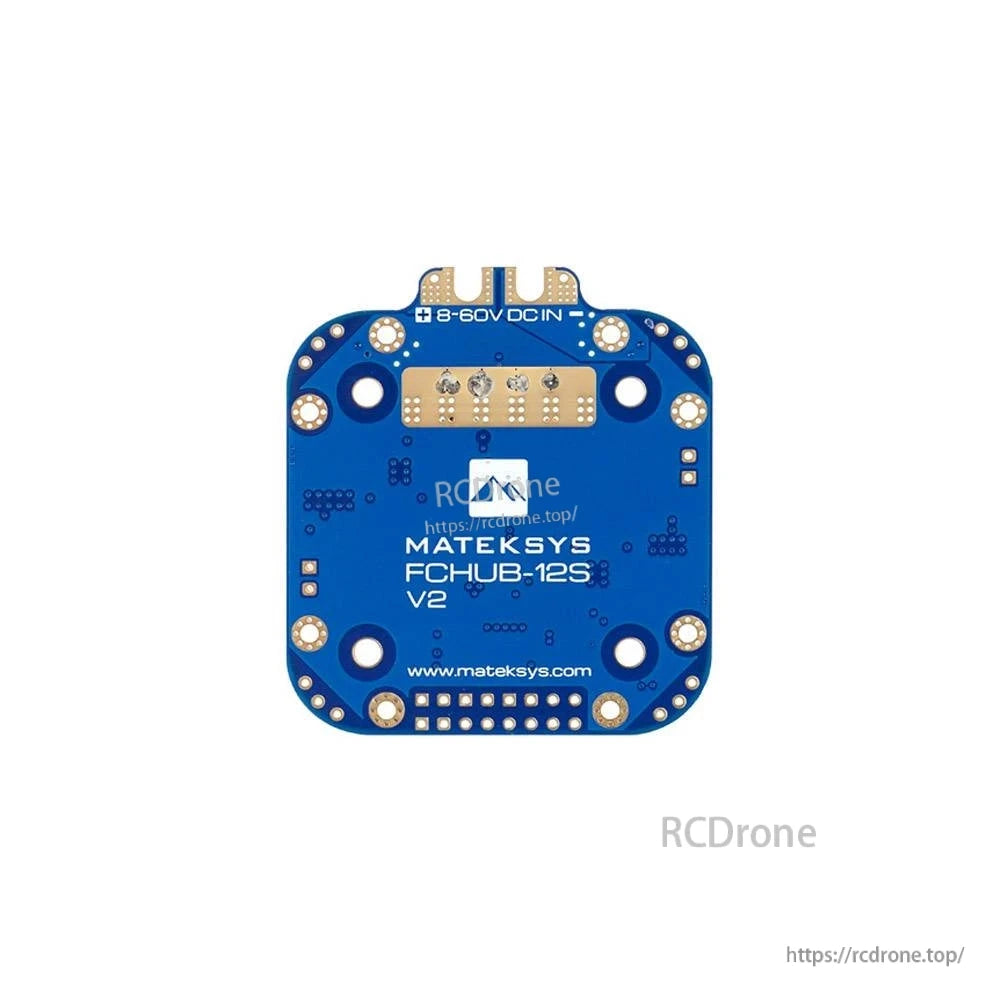

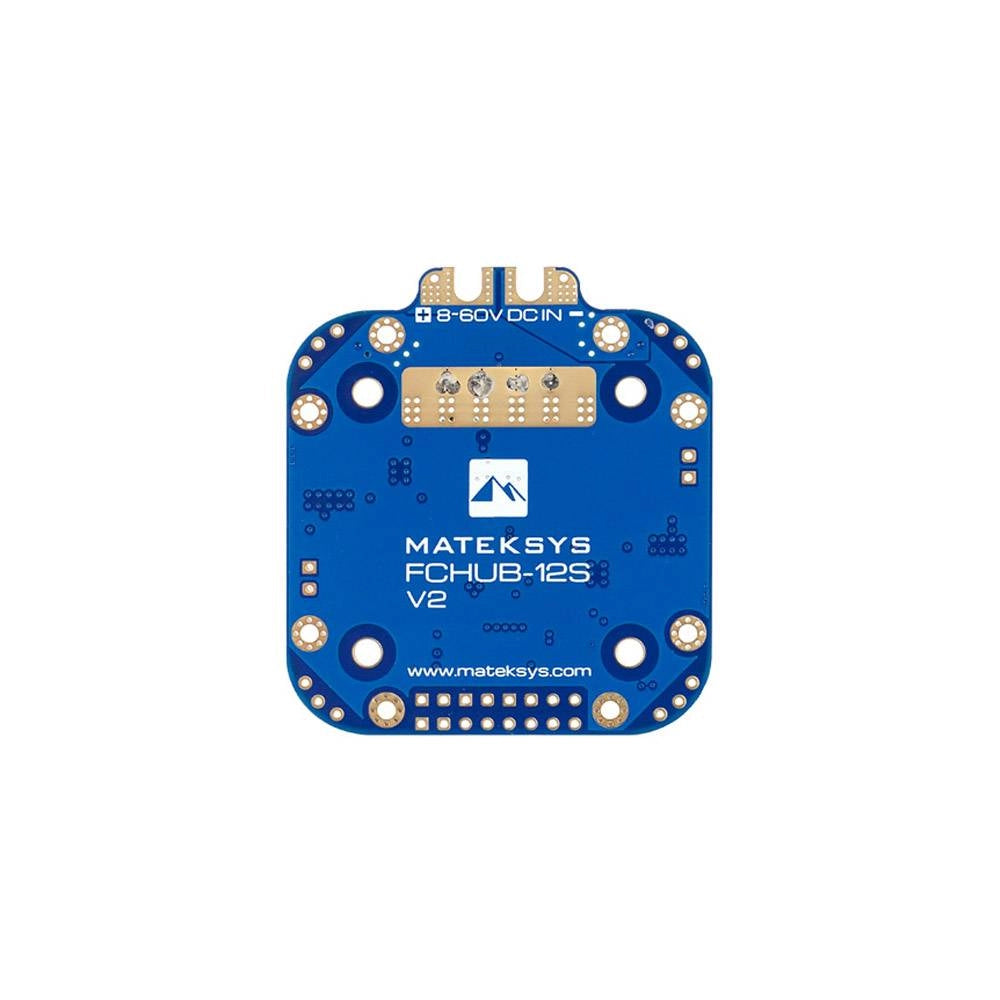

De MATEKSYS FCHUB-12S V2 is een stroomverdelingsbord (PDB) ontworpen voor 3–12S FPV-drones en XClass quads. Het ondersteunt een DC-ingang van 8–60V en biedt gereguleerde 5V en 12V rails, een 3.3V LDO, geïntegreerde hoogprecisie stroommeting tot 440A, en uitgebreide ESC-connectiviteit. Het bord maakt gebruik van een montage van 30.5 × 30.5mm (Φ3mm gaten) en heeft afmetingen van 50 × 55 × 6mm, 21g, met dubbele LED-indicatoren voor 5V en 12V uitgangen en een schakelbare 12V rail via PINIO.

Belangrijkste Kenmerken

• Geïntegreerde hoogprecisie stroomsensor (max 440A) met 3.3V ADC-uitgang
• Breed ingangsbereik: 8–60V DC (3–12S LiPo)
• Dubbele BEC-uitgangen: 5V en 12V met bescherming en zelfherstel
• 3.3V LDO-uitgang voor randapparatuur
• ESC stroompads, signaal- en BLHeli32 telemetrie pads (JST-SH 8-pins)
• 4 × 70A continue ESC stroomuitgang; 4 × 110A piek
• Schakelbare 12V uitgang (12VSW) via PINIO voor VTX, LED's, enz.html (constant 2A)
• Ingebouwde 1K:20K batterij spanningsverdeler
• Dubbele LED-indicatoren voor 5V en 12V
• Compact 30.5 × 30.5mm montagepatroon (Φ3mm)

Specificaties

BEC 5V Uitgang (5V Pad)

• Kenmerken: Kortsluitbestendigheid (2 seconden), overstroombeveiliging, zelfherstel
• Spanning: 5.1 ± 0.1V DC
• Continue stroom: 5A
• Piek/maximale stroom: 6A

BEC 12V Uitgang (12V Pad)

• Kenmerken: Kortsluitbestendigheid (2 seconden), overstroombeveiliging, zelfherstel
• Spanning: 12.0 ± 0.2V DC (wanneer invoer ≥ 12V); gelijk aan invoer als invoer < 12V
• Continue stroom: 4A
• Piek/maximale stroom: 5A

BEC 3. 3V Uitgang

• Type: Lineaire regelaar (LDO)
• Continue stroom: 500mA

PDB / Vermogen

• Ingang: 8–60V DC (3–12S LiPo)
• ESC vermogensuitgang: 4 × 70A continu; 4 × 110A piek
• Stroomsensor: Max 440A; uitgang 3.3V ADC; schaal 75
• Spanningsverdeler: Ingebouwde 1K:20K
• Pads: 4× ESC vermogen, signaal, telemetrie
• Indicatoren: 5V en 12V LED's

JST-SH 8-pins (voor vluchtcontrollers)

• “V” pad: Selecteerbare 12V of VBAT
• TLM pad: BLHeli32 ESC telemetrie
• CURR pad: Stroomsensor signaal
• S1–S4 pads: ESC signaal
• G pad: Aarde (GND)

Fysiek

• Montagegaten: 30.5 × 30.5mm, Φ3mm
• Afmetingen: 50 × 55 × 6mm
• Gewicht: 21g

Schakelbare 12V-uitgang (12VSW Pad)

• Besturing: PINIO hoog/laag niveau
• Geschikt voor het voeden van: VTX, LED's, enz.
• Ondersteunt constante 2A-uitgang

Bondige parameters

Wat is inbegrepen

• 1 × MATEKSYS FCHUB 12S V2 PDB
• 2 × SH1.0 8-pins connectors
• 1 × SH1.0 8-pins kabel 5cm
• 1 × Condensator

Toepassingen

• XClass quad builds die robuuste 8–60V PDB vereisen
• 3–12S FPV drones die 5V/12V gereguleerde rails en BLHeli32 ESC telemetry vereisen
• Voeding voor VTX, LED-systemen en randapparatuur via schakelbare 12V-uitgang

Details

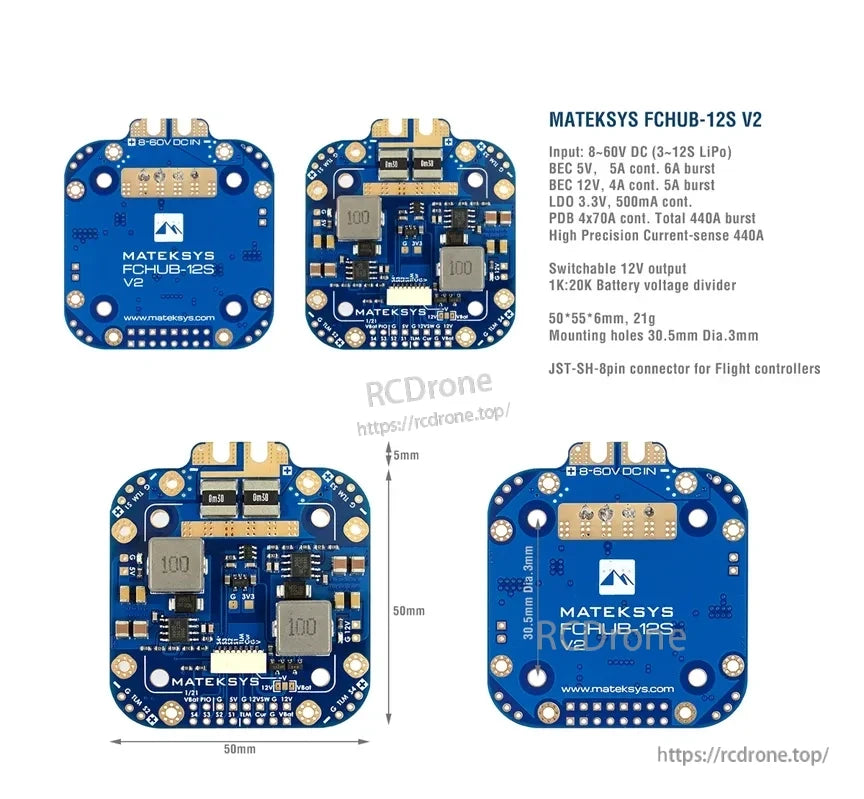

MATEKSYS FCHUB-12S V2 BOVOCN Ingang: 8-60V DC (3-12S LiPo) BEC 5V, 54 continu 6A piek; BEC 12V, 4A continu 5A piek; LOO 3.3V, 500mA continu; PDB 4x70A continu; Totaal 440A piek. Hoge Precisie Stroomdetectie 440A.MATEKSYS FCHUB-1250 Schakelbare 12V-uitgang.
