Mateksys H743-SLIM V4 Vluchtcontroller, STM32H743 Dual ICM42688P, DPS368, 2-8S, USB-C, OSD

Mateksys H743-SLIM V4 Vluchtcontroller, STM32H743 Dual ICM42688P, DPS368, 2-8S, USB-C, OSD

MATEKSYS

$129.00 USD
$0.00 USD $129.00 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Kleur
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

De Mateksys H743-SLIM V4 vluchtcontroller is ontworpen voor freestyle en langeafstand drones met 2–8S LiPo voeding (VBAT invoer 6~36V). Het is gebaseerd op de STM32H743VIH6 MCU en integreert dual ICM42688P IMU's plus een DPS368 barometer. Voor analoge video-opstellingen bevat het een AT7456E OSD en een microSD aansluiting voor Blackbox logging.

Belangrijkste Kenmerken

  • MCU: STM32H743VIH6, 480MHz, 1MB RAM, 2MB Flash
  • Sensoren: Dual ICM42688P IMU; DPS368 barometer
  • Analoge video ondersteuning: AT7456E OSD (SPI2); dual camera inputs switch
  • Blackbox logging: microSD kaartslot
  • Connectiviteit: 7 UARTs (1,2,3,4,6,7,8) met ingebouwde inversie; 2x I2C; 1x CAN; 1x SPI3 breakout
  • Uitgangen: 13 PWM uitgangen (inclusief “LED” pad)
  • ADC ingangen: 6x ADC (VBAT, Stroom, RSSI, Analoge Luchtsnelheid, Vbat2, Cur2); Vbat2 pad ondersteunt max. 69V (spanningsdeler 1K:20K)
  • Voeding: 5V 2.5A continue BEC (max. 3A); 3.3V LDO max. 200mA; gefilterde 2A uitgang voor VTx/camera met 5V of VBAT AAN/UIT schakelaar
  • USB: USB Type-C (USB2.0), plus pads voor externe USB-connector
  • Ontwerp: Componenten gemonteerd aan de bovenkant; vlakke onderkant voor installatie met een laag profiel
  • Beschermingsupdates: TVS-diode bij de ingang; toegevoegde MCU I/O-beschermingen; DPS310 vervangen door DPS368 (meer waterbestendig volgens verstrekte informatie)

Voor klantenservice en productondersteuning, neem contact op met https://rcdrone.top/ of e-mail support@rcdrone.top.

Specificaties

Parameter Waarde
MCU STM32H743VIH6
Klok 480MHz
RAM 1MB
Flash 2MB
IMU Dual ICM42688P
Barometer DPS368
OSD AT7456E (SPI2)
Blackbox MicroSD-kaartsleuf
UARTs 7x (1,2,3,4,6,7,8) met ingebouwde inversie
PWM-uitgangen 13x (inclusief “LED” pad)
I2C 2x
CAN1x
ADC-ingangen 6x (VBAT, Stroom, RSSI, Analoge Luchtsnelheid, Vbat2, Cur2)
Status-LED's 3x LED's voor FC STATUS (Blauw, Rood) en 3.3V indicator (Rood)
SPI breakout 1x SPI3 breakout
USB USB Type-C (USB2.0)
Connector 1x JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
Connector 1x JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
Camera-ingang Dual camera-ingangen schakelaar
Schakelbare gefilterde voeding 5V of VBAT (2A) AAN/UIT schakelaar
VBAT-ingang 6~36V (2~8S LiPo) met TVS-bescherming
BEC 5V 2.5A continu (Max. 3A)
LDO 3.3V Max.200mA
VBAT gefilterde uitgang 2A voor VTx en camera
Stroomsensor Geen ingebouwde stroomsensor
ADC Vbat2 pad Ondersteunt max. 69V (spanningsdeler: 1K:20K)
Statische stroom 200mA@5V with Betaflight; 150mA@5V with ArduPilot
Firmware doel (ArduPilot) MATEKH743
Firmware doel (Betaflight) MATEKH743
Firmware doel (INAV) MATEKH743
Montage 30.5 x 30.5mm, Φ4mm met ringen Φ3mm
Afmetingen 36 x 36 x 5 mm
Gewicht 7g

Wat is inbegrepen

  • 1x H743-SLIM-V4
  • 6x Siliconen ringen M4 naar M3
  • 1x JST-SH1.0_8pin kabel, 5cm
  • 2x JST-SH1.0_8pin connectors
  • 1x JST-GH-4P naar JST-GH-4P kabel voor CAN-poort, 20cm

Details

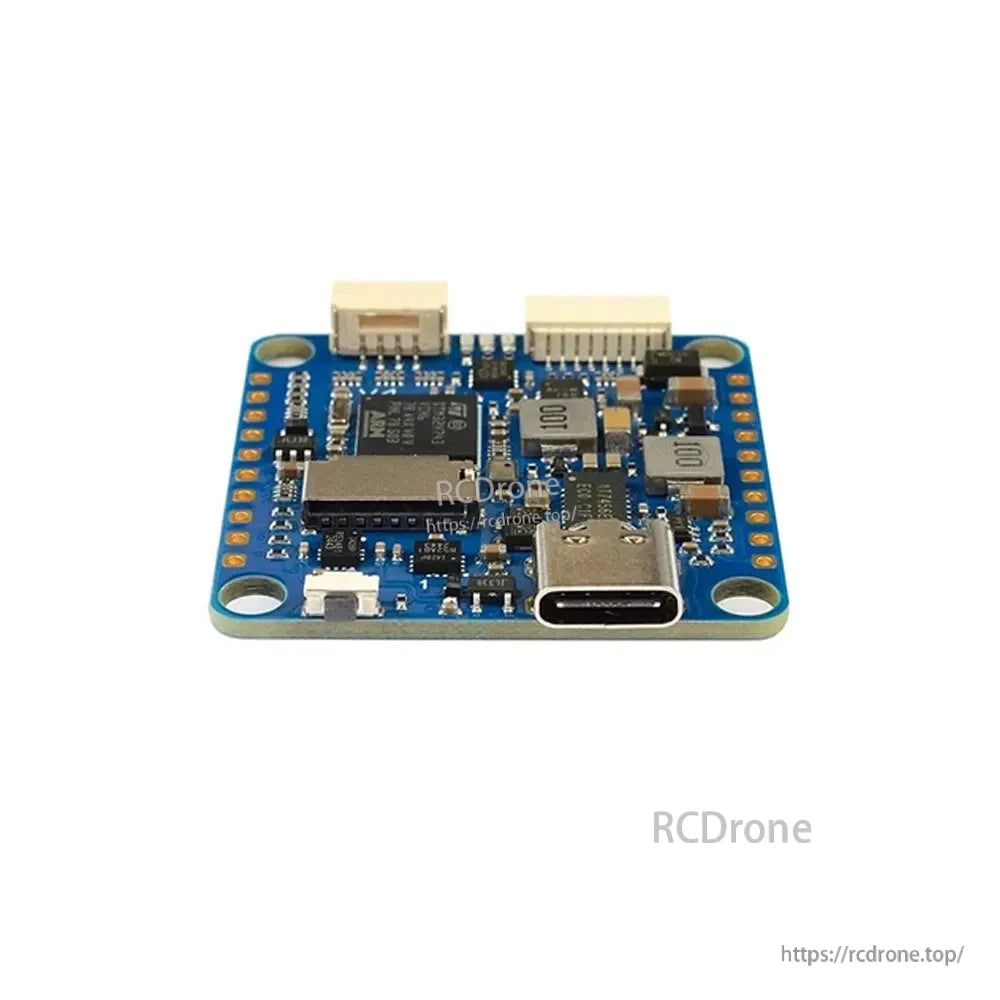

Mateksys H743-SLIM V4 flight controller board with USB-C port, microSD slot, and multiple JST connectors

De Mateksys H743-SLIM V4 vluchtcontroller combineert een USB-C connector, een microSD-slot aan boord en nette plug-in headers voor schone, onderhoudbare bedrading.

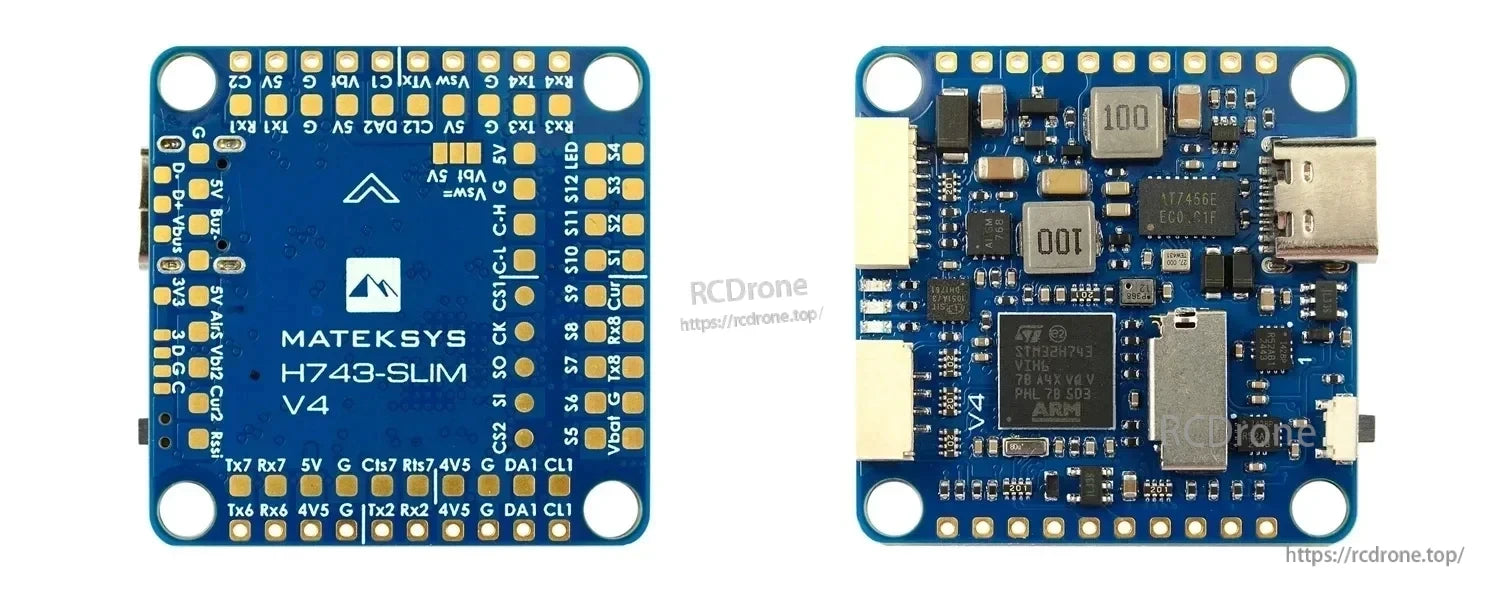

Mateksys H743-SLIM V4 flight controller board, top and bottom view with USB-C port and microSD slot

Mateksys H743-SLIM V4 gebruikt een slank bordontwerp met duidelijk gelabelde soldeerpads plus een onboard USB-C en een microSD-slot voor configuratie en logging.

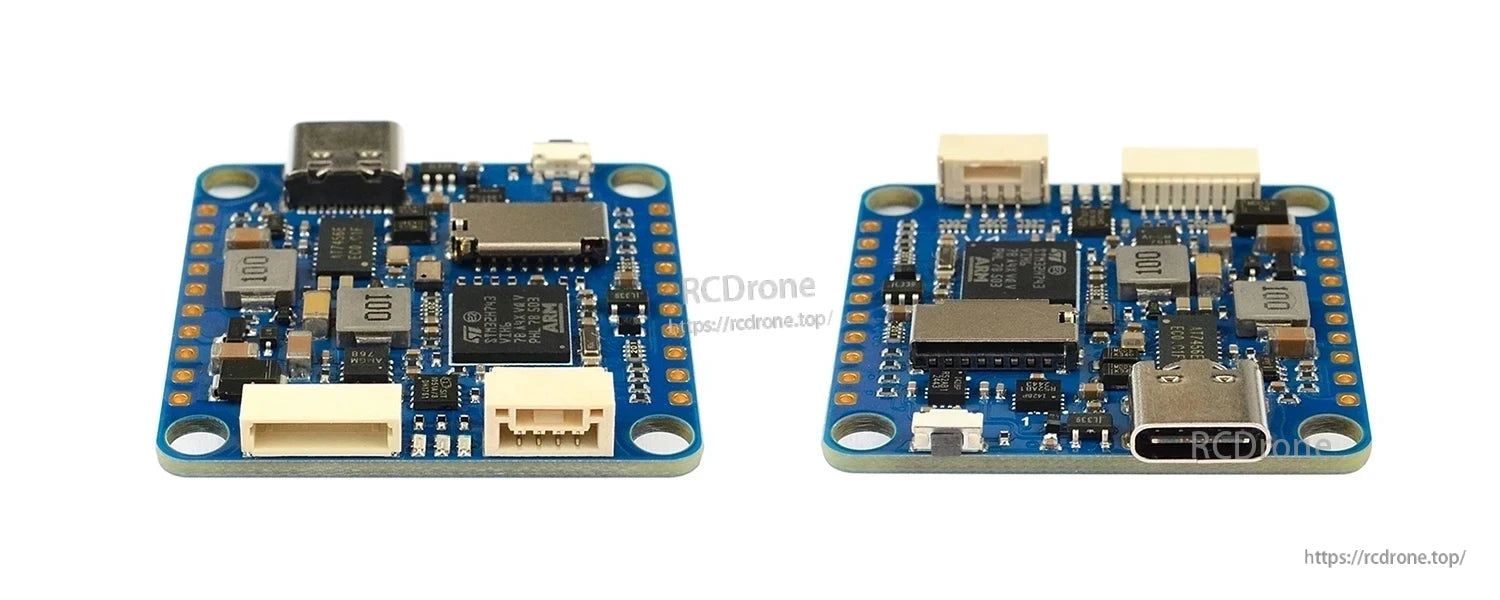

Mateksys H743-SLIM V4 flight controller board, top and bottom view with USB-C port, microSD slot and JST plugs

De Mateksys H743-SLIM V4 vluchtcontroller maakt gebruik van een compact ontwerp met USB-C, een microSD-slot en meerdere JST-connectoren voor nette bedrading.

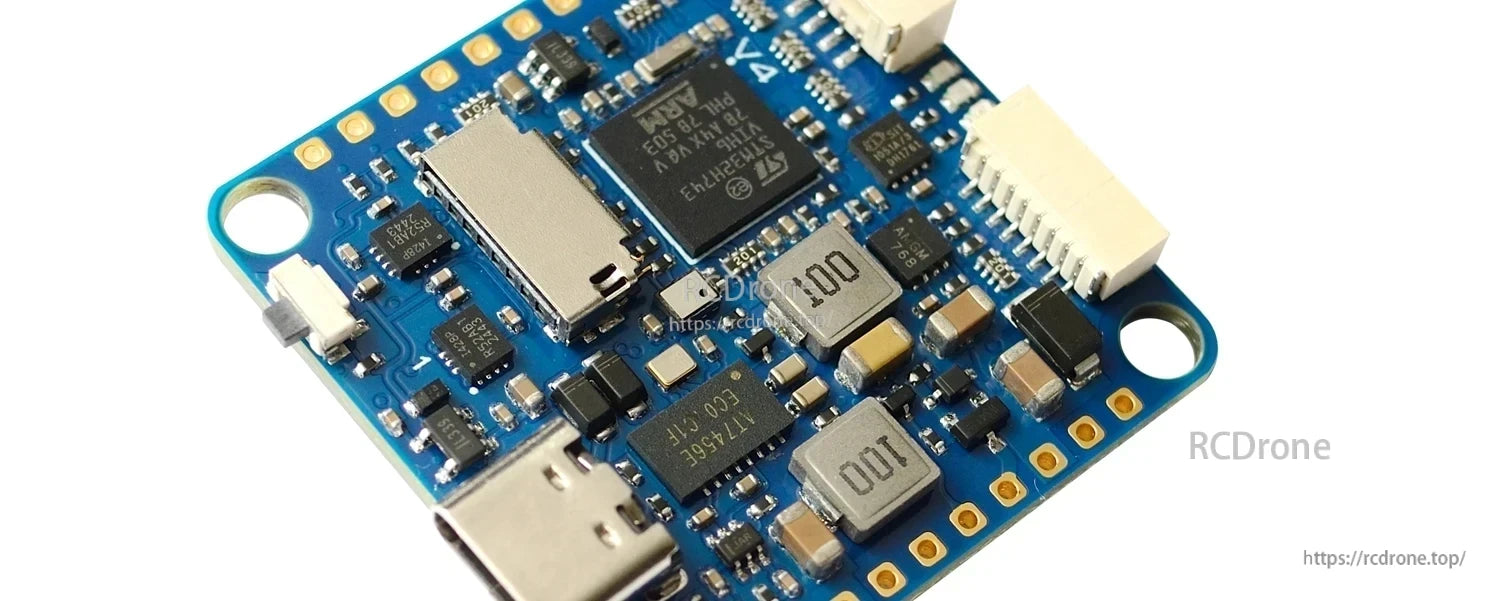

Mateksys H743-SLIM V4 flight controller board with USB-C port, microSD slot, and JST connectors

De Mateksys H743-SLIM V4 vluchtcontroller heeft een compact ontwerp met een USB-C-poort, microSD-slot en plug-in connectoren voor schonere bedrading.

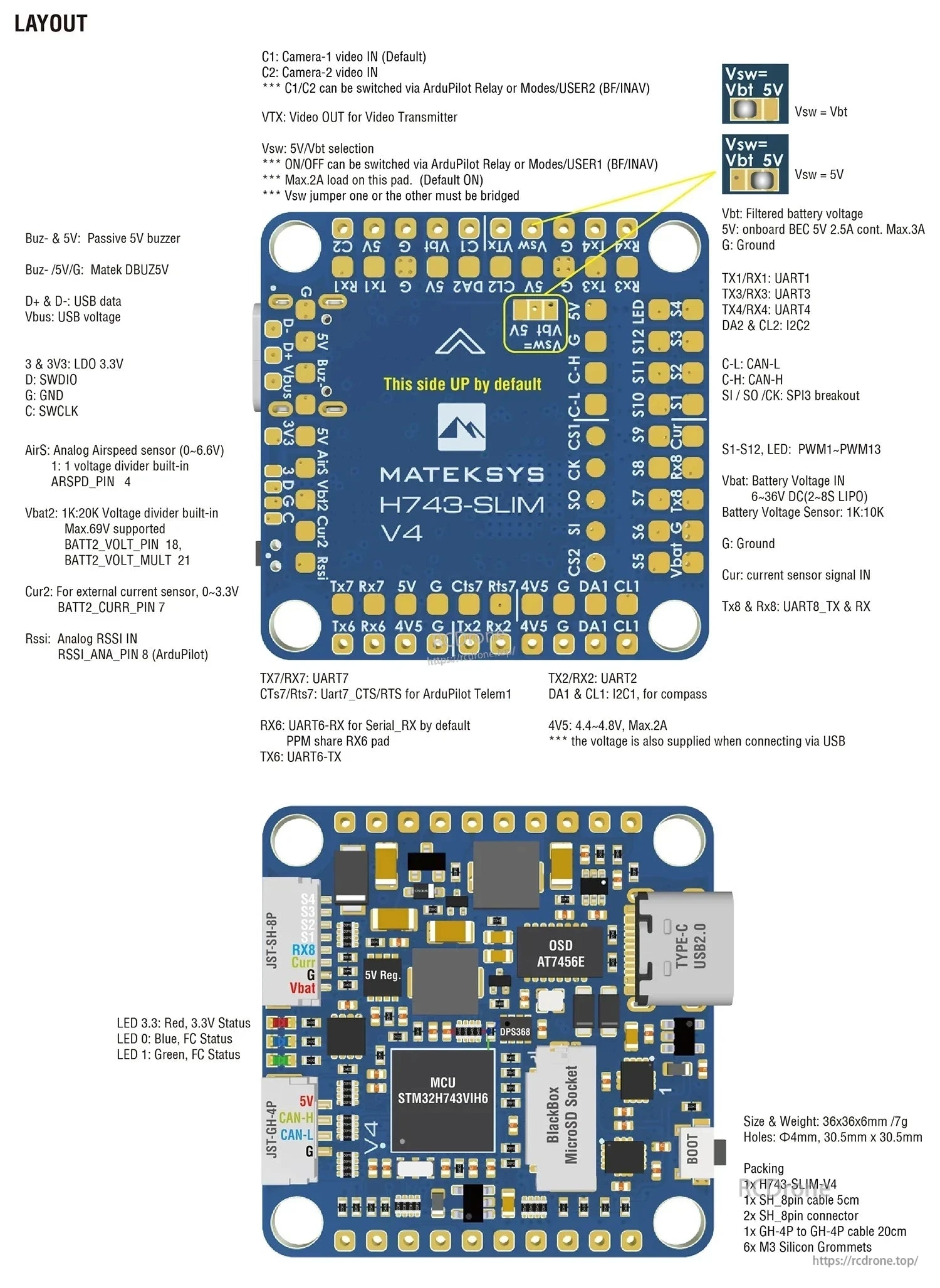

Mateksys H743-SLIM V4 flight controller layout showing labeled pads, USB-C port, and microSD socket (36x36mm)

Mateksys H743-SLIM V4 gebruikt een montagepatroon van 36x36mm, 30.5x30.5mm en bevat USB-C en een MicroSD-socket voor een gestroomlijnde installatie.

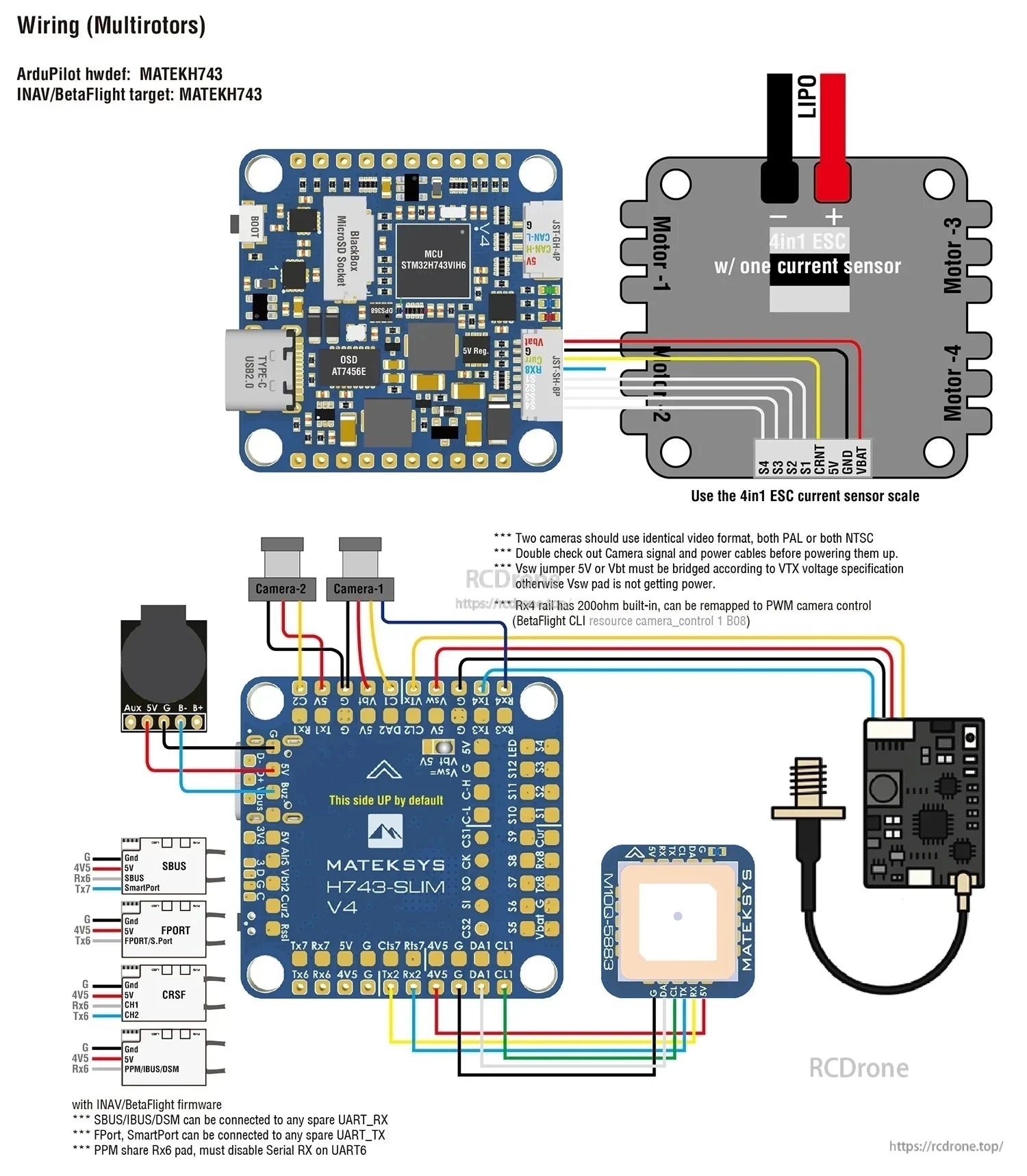

Wiring diagram for Mateksys H743-SLIM V4 flight controller with 4in1 ESC, cameras, VTX, GPS, and receiver pads

Het padontwerp van de Mateksys H743-SLIM V4 ondersteunt eenvoudige verbindingen met een 4in1 ESC, dubbele camera's, VTX, GPS-module en gangbare RC-ontvanger types.

CAN wiring diagram for Mateksys H743-SLIM V4 flight controller with CAN-L/CAN-H/5V/G connections to peripherals

De Mateksys H743-SLIM V4 ondersteunt CAN-peripherals met behulp van de gelabelde CAN-L, CAN-H, 5V en GND-pads voor eenvoudige busbedrading.
