Overzicht

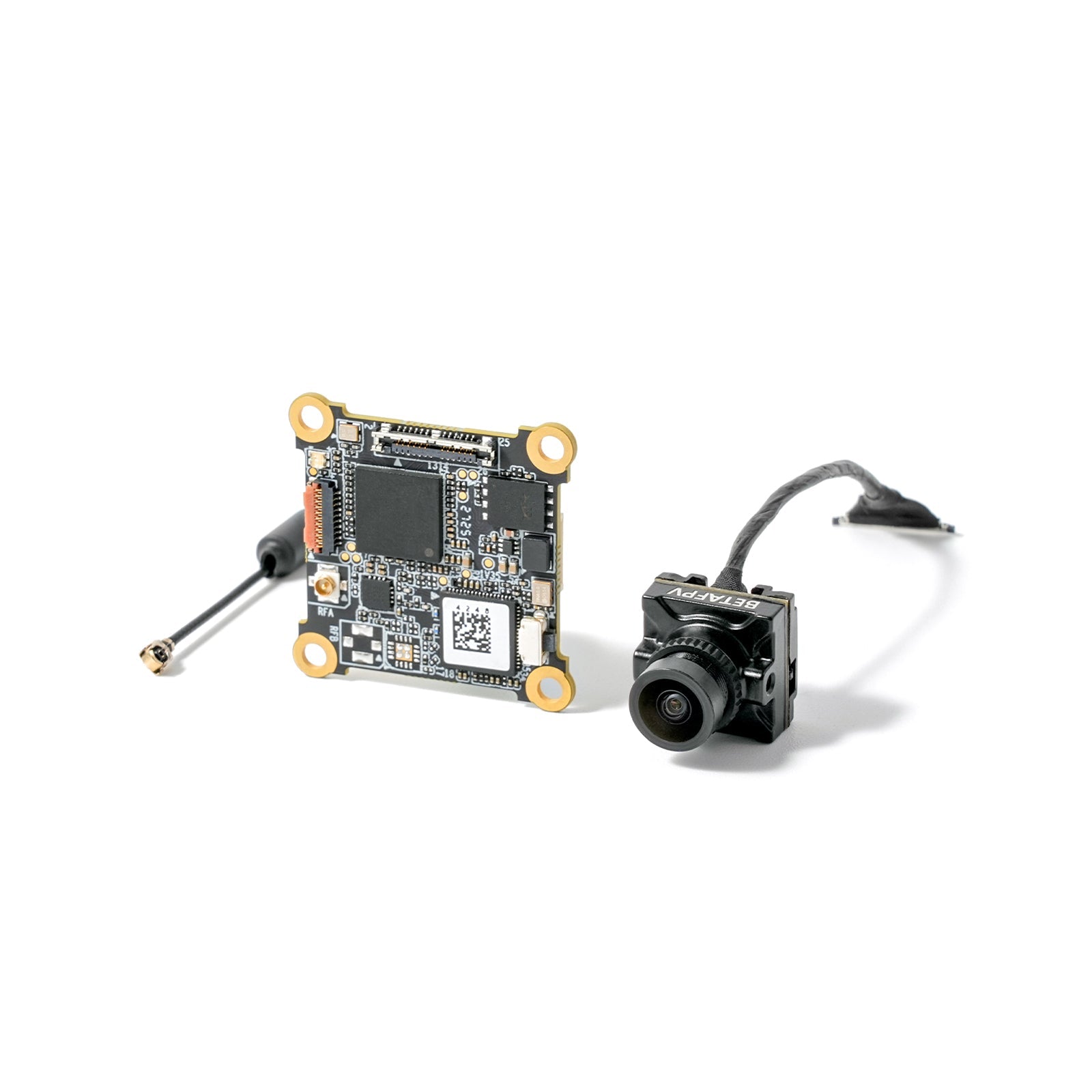

BETAFPV P1 Air Unit HD VTX is een HD VTX (FPV digitale videozender) in het ArtLynk protocol ecosysteem. Het biedt een 1080p@60fps live weergave met ongeveer 60ms latentie en een videotransmissiebereik van meer dan 5km, gekoppeld aan een 1/2.9'' CMOS-camera met een breed gezichtsveld van 170°.
Belangrijkste Kenmerken
- ArtLynk protocol voor low-latency, long-range HD FPV videotransmissie.
- Live view kwaliteit: 1080p@60fps; videotransmissie latentie: ongeveer 60ms.
- Videotransmissiebereik: >5km (bereik varieert afhankelijk van omgeving en interferentie).
- VTX frequentie: 5.1-5.9 GHz; max EIRP: <200mW (FCC/SRRC), <25mW (CE); 10MHz bandbreedte; 3 kanalen; enkele antenne.
- Camera: 1/2.9'' CMOS sensor, 170° FOV, Canvas modus OSD, max videotransmissie bitrate 20Mbps.
- Poorten/aansluitingen: SH 1.0 6-pins (FC) en SH 1.0 4-pins (USB); gelabelde Bindknop, USB-poort, Camera-poort, LED, Antenne-poort, FC-poort.
- Artosyn Binnen & KAP Ondersteund (Artosyn AR803X chipset opgemerkt binnen het ArtLynk ecosysteem).
- Standby-modus past het vermogen aan op basis van de afstand tussen de goggles en de drone om de live weergave verbonden te houden.
Voor productondersteuning en bestelassistentie, neem contact op support@rcdrone.top or bezoek https://rcdrone.top/.
Specificaties
| Lucht Eenheid | |
| Gewicht | Lucht Eenheid (camera uitgesloten): Ongeveer 3.61g Lucht Eenheid (camera inbegrepen): Ongeveer 6.5g Antenne: Ongeveer 0.44g Opmerking: gewicht is exclusief de antenne. |
| Montagegat grootte | 25.5*25.5mm |
| Montagegat diameter | ø2.5mm |
| Afmetingen (L*B*H) | Lucht Eenheid: 30*30*5.5mm Camera: 14*14*17mm |
| Poorten | SH 1.0 6-pins (FC) SH 1.0 4-pins (USB) |
| VTX | |
| Frequentie | 5.1-5.9 GHz |
| Effectieve Isotropisch Uitgezonden Vermogen (EIRP) | <200mW (FCC/SRRC) <25mW (CE) |
| Videotransmissiebereik< | >5km |
| Videotransmissie latentie | Ongeveer 60ms |
| Live view kwaliteit | 1080p@60fps |
| Bandbreedte | 10MHz |
| Antenne | Enkele antenne Antenne afmetingen (zoals gelabeld): 50mm, 24mm |
| Kanalen | 3 |
| Camera | |
| Montagebreedte | 14mm |
| Montageloch | M2 |
| Beeldsensor | 1/2.9'' CMOS |
| Lens | Gezichtsveld (FOV): 170° |
| Videoformaat | MP4 |
| Maximale videotransmissie bitrate | 20Mbps |
| OSD | Canvasmodus |
| Voeding / Firmware | |
| Ingangsspanning | 5V |
| Bedrijfstemperatuur | -10°C tot 40°C |
| Compatibiliteit | |
| Ondersteunde FC | Betaflight FC & BETAFPV FC |
Bedrading / Pinout (FC & USB)
- 1: VOEDING IN
- 2: VOEDING GND
- 3: UART RX (Verbinding FC TX)
- 4: UART TX (Verbinding FC RX)
- 5: GND
- 6: NVT
- 7: USB-VBUS
- 8: USB-DP
- 9: USB-DN
- 10: USB-GND
Firmware Compatibiliteitsnotities
- Voor compatibiliteit met apparatuur van derden die het ArtLynk-protocol gebruikt (voorbeeld: HGLRC Draco), werk BETAFPV-apparaten bij naar firmwareversie V2.0.5 of later.
- De lucht eenheid wordt bijgewerkt via het grondstation. Zorg ervoor dat het grondstation en de lucht eenheid op dezelfde firmware versie zijn voordat u bijwerkt. Firmware V2.0.5 is niet compatibel met V1 versies (V1.0.36 / V1.0.44).
| Grondstation | Lucht Eenheid | Vereiste Acties |
| V1 | V1 | Update beide naar V2 |
| V1 | V2 | Update grondstation naar V2 |
| V2 | V1 | Downgrade grondstation naar V1, en update beide naar V2 |
| V2 | V2 | Klaar voor gebruik |
Wat is inbegrepen
- 1 * P1 Lucht Eenheid HD VTX
- 1 * 6Pin Kabel
- 1 * Accessoires Pakket (4*Schokabsorberende Ballen, 2*M2-4 Schroeven, 4*M2-6 Schroeven)
- 1 * Gebruikershandleiding
Handleidingen / Firmware
Video
Details
Krijg een HD digitale FPV live weergave tot 1080p bij 60fps met lage latentieprestaties voor een responsief vluchtgevoel.

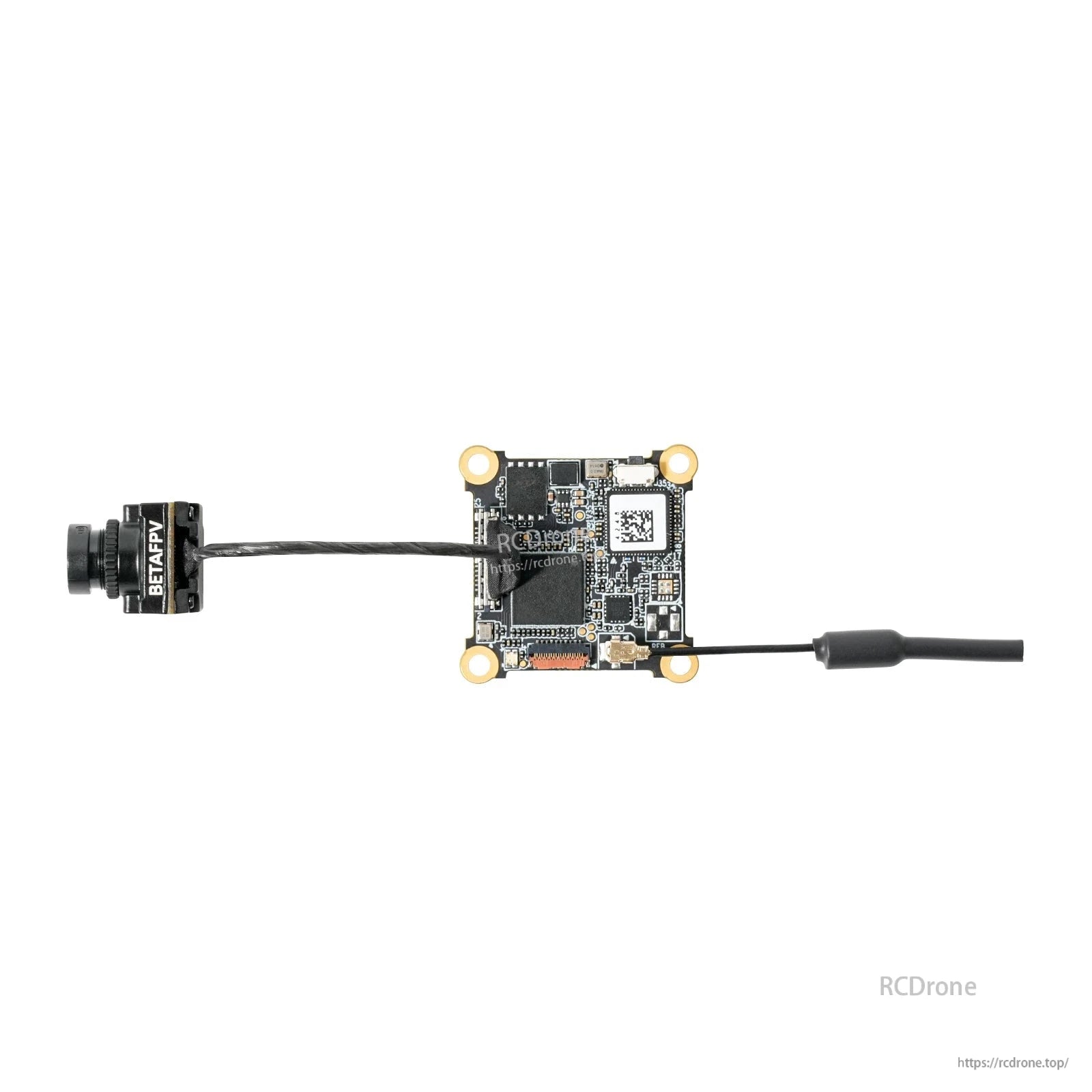

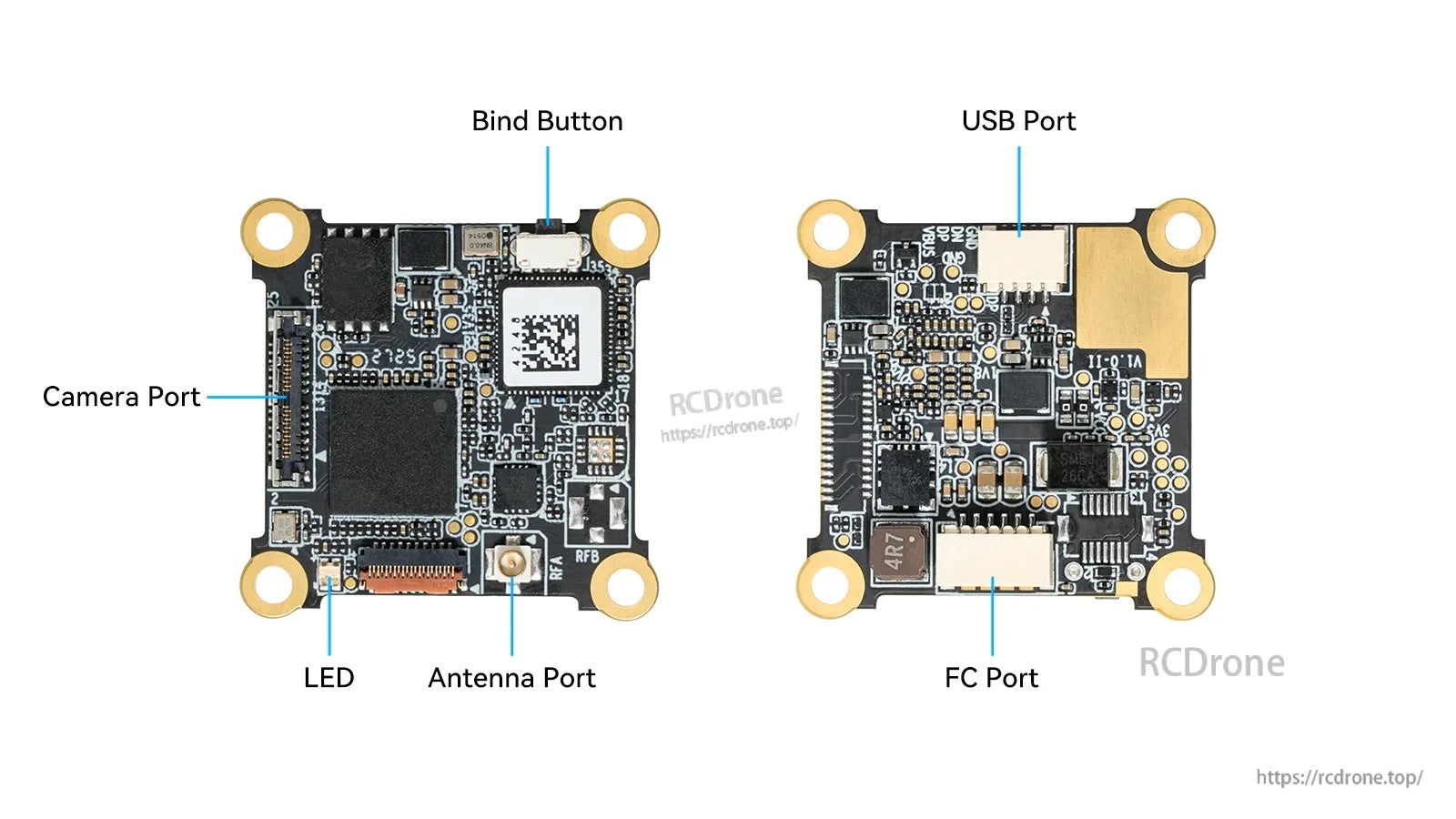

Duidelijke poortlabeling maakt bedrading eenvoudig, met speciale verbindingen voor camera, vluchtcontroller, USB en antenne.

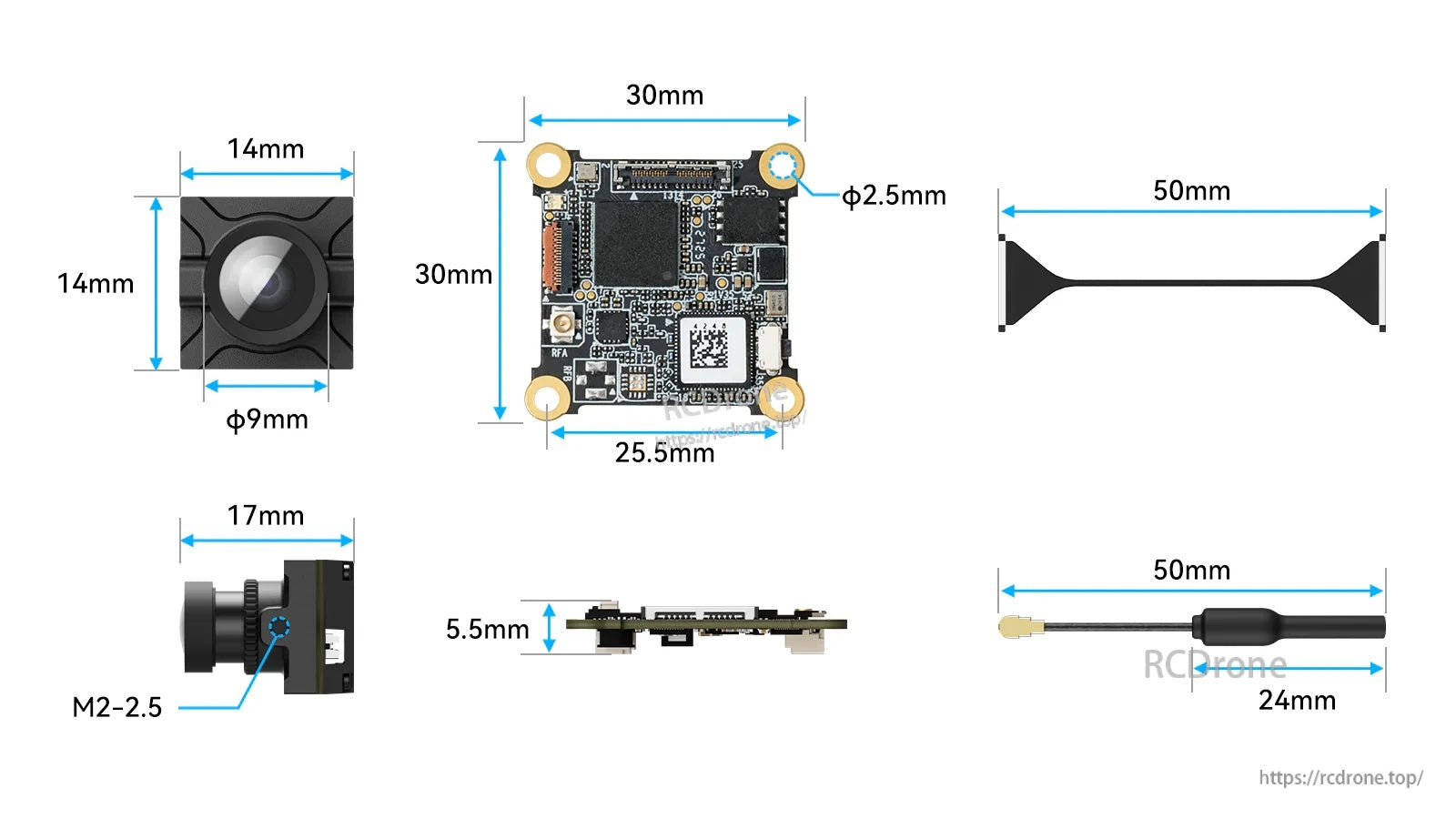

Compacte 30×30mm montage en een 14mm brede camera passen in veelvoorkomende FPV-frames terwijl de algehele stapel laagprofiel blijft.

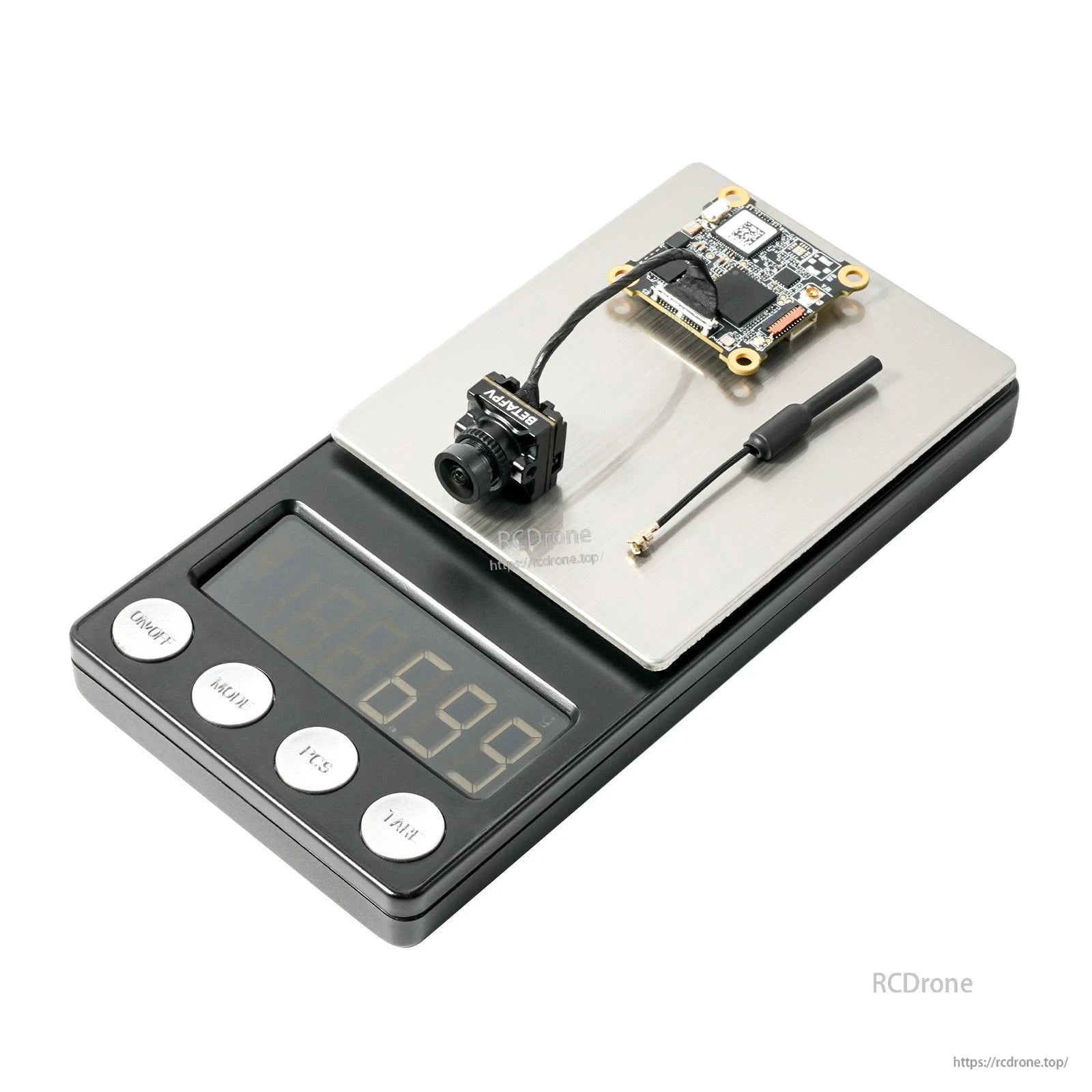

Het gewicht laag houden helpt de vliegtijd en hantering te behouden, vooral bij kleinere builds.

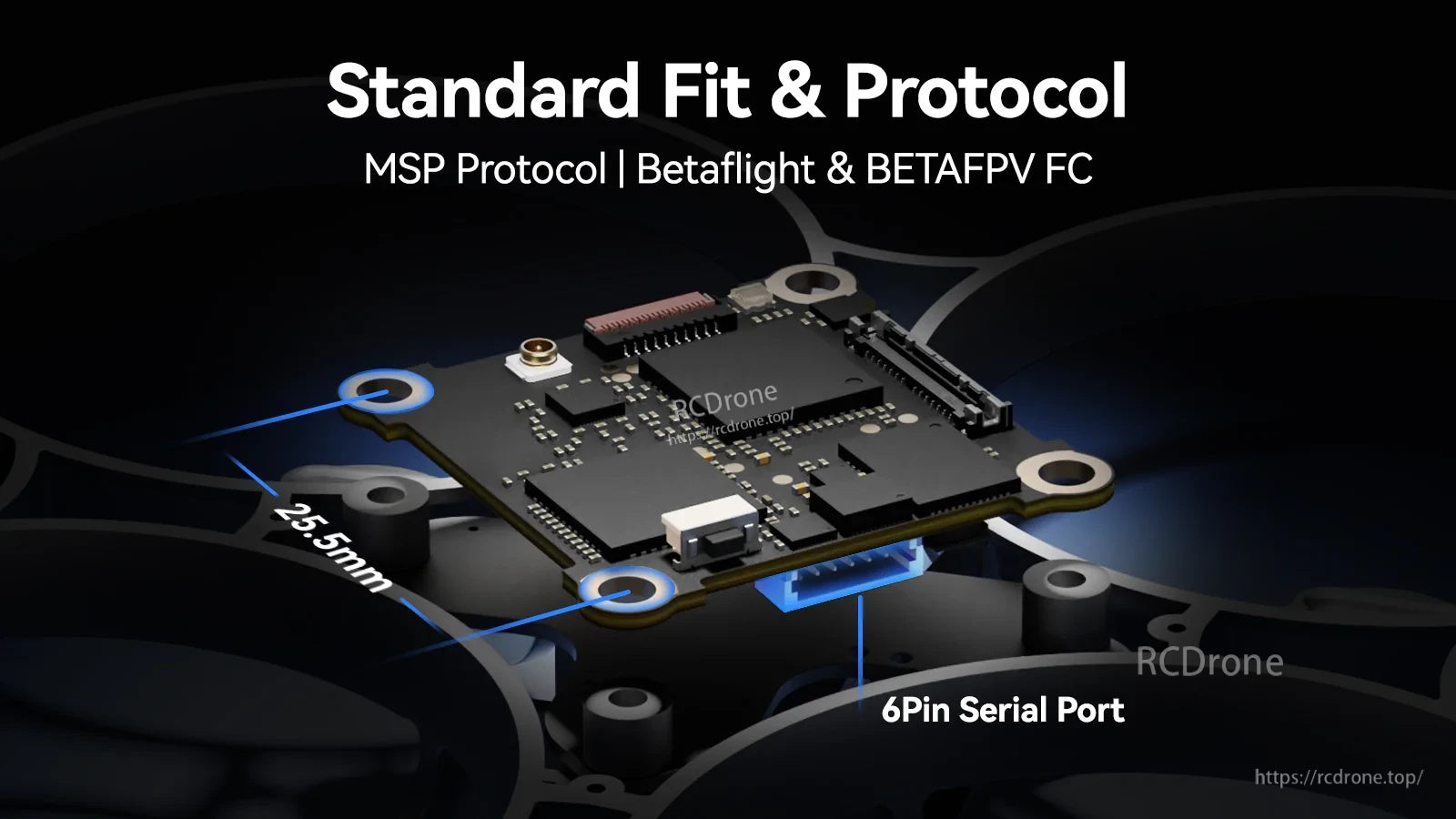

Ontworpen voor veelvoorkomende FPV-firmwareworkflows, met een 6-pins seriële verbinding voor een schone integratie op ondersteunde vluchtcontrollers.
Gebouwd voor het ArtLynk-ecosysteem om stabiele HD-videolinks te leveren over compatibele FPV-apparatuur.
Gebruik de pinout om stroom, UART-besturing en USB aan te sluiten voor installatie en firmware-updates.
Details

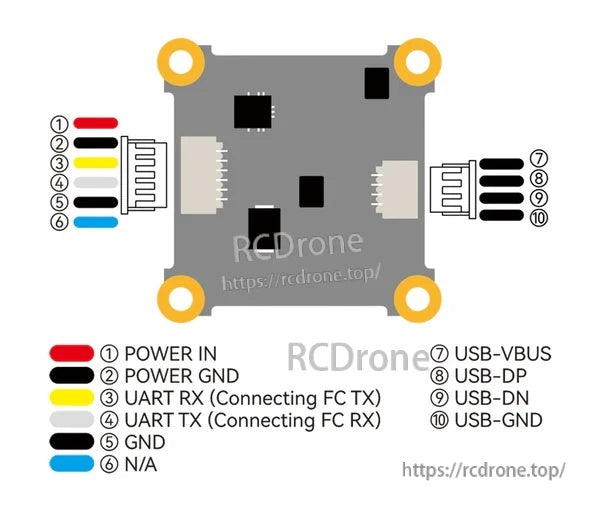

Het BEDAFPV P1 Air Unit HD VTX bedrading diagram labelt de voeding/grond, UART RX/TX, en USB-pinnen (VBUS, DP, DN, GND) voor eenvoudige aansluiting.

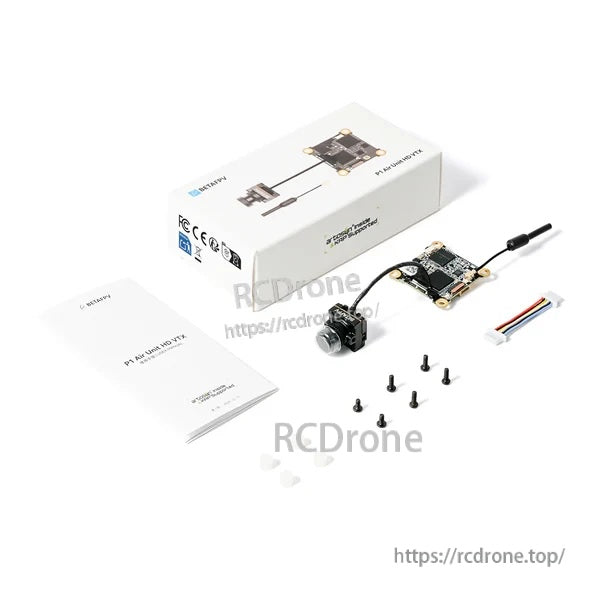

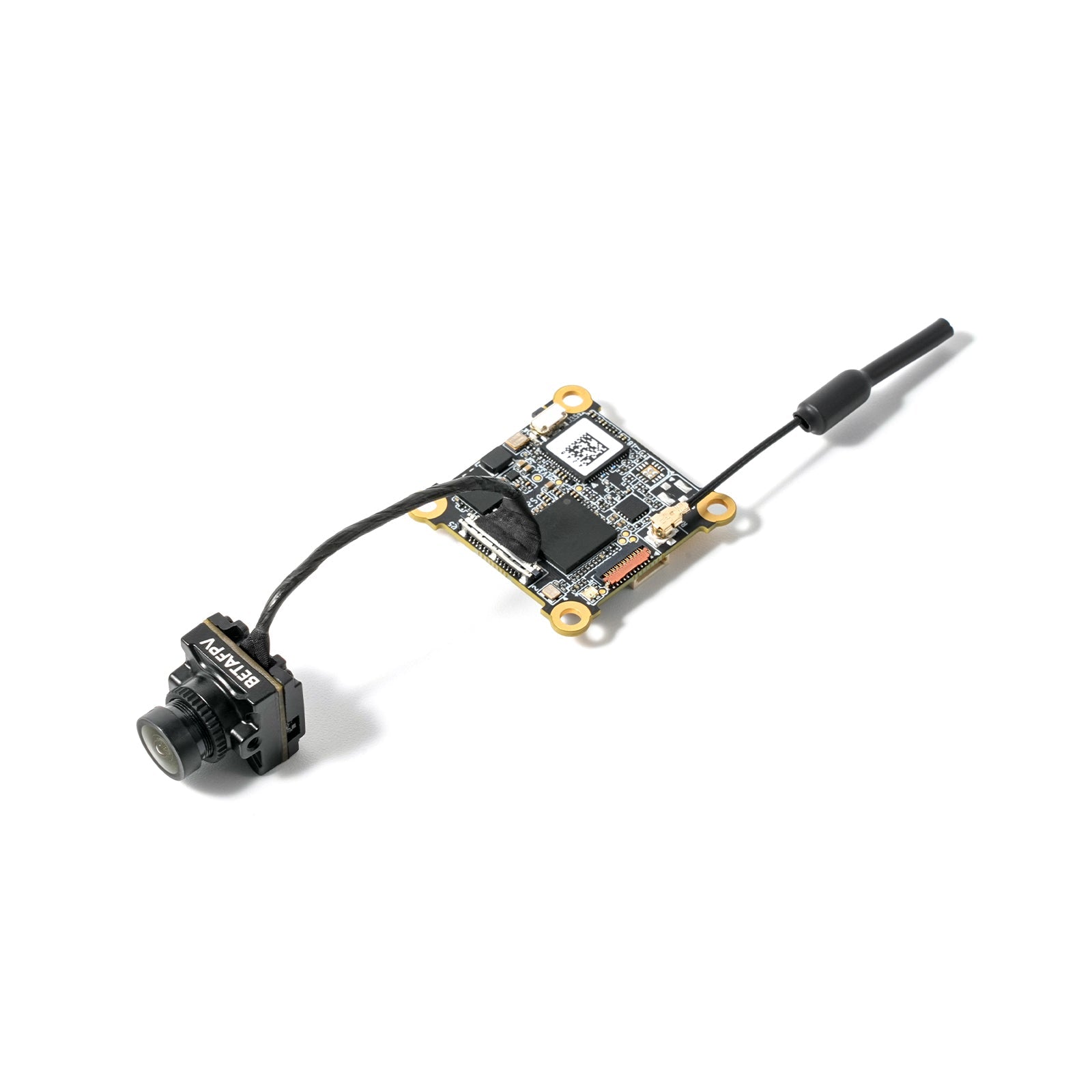

De BETAFPV P1 Air Unit HD VTX verpakking bevat de cameramodule, VTX-bord met antenne, bedrading, montageschroeven en handleiding voor installatie.
