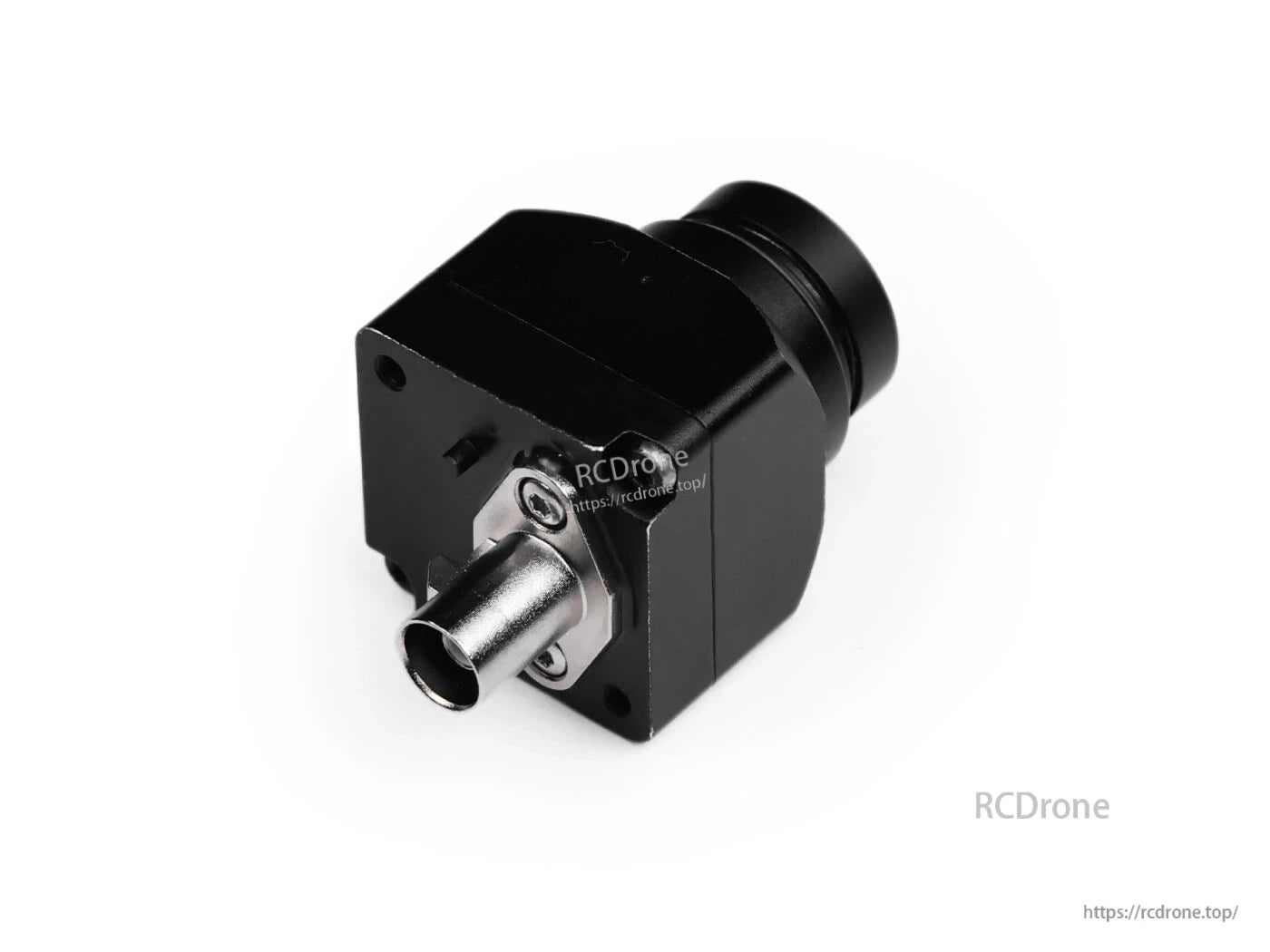

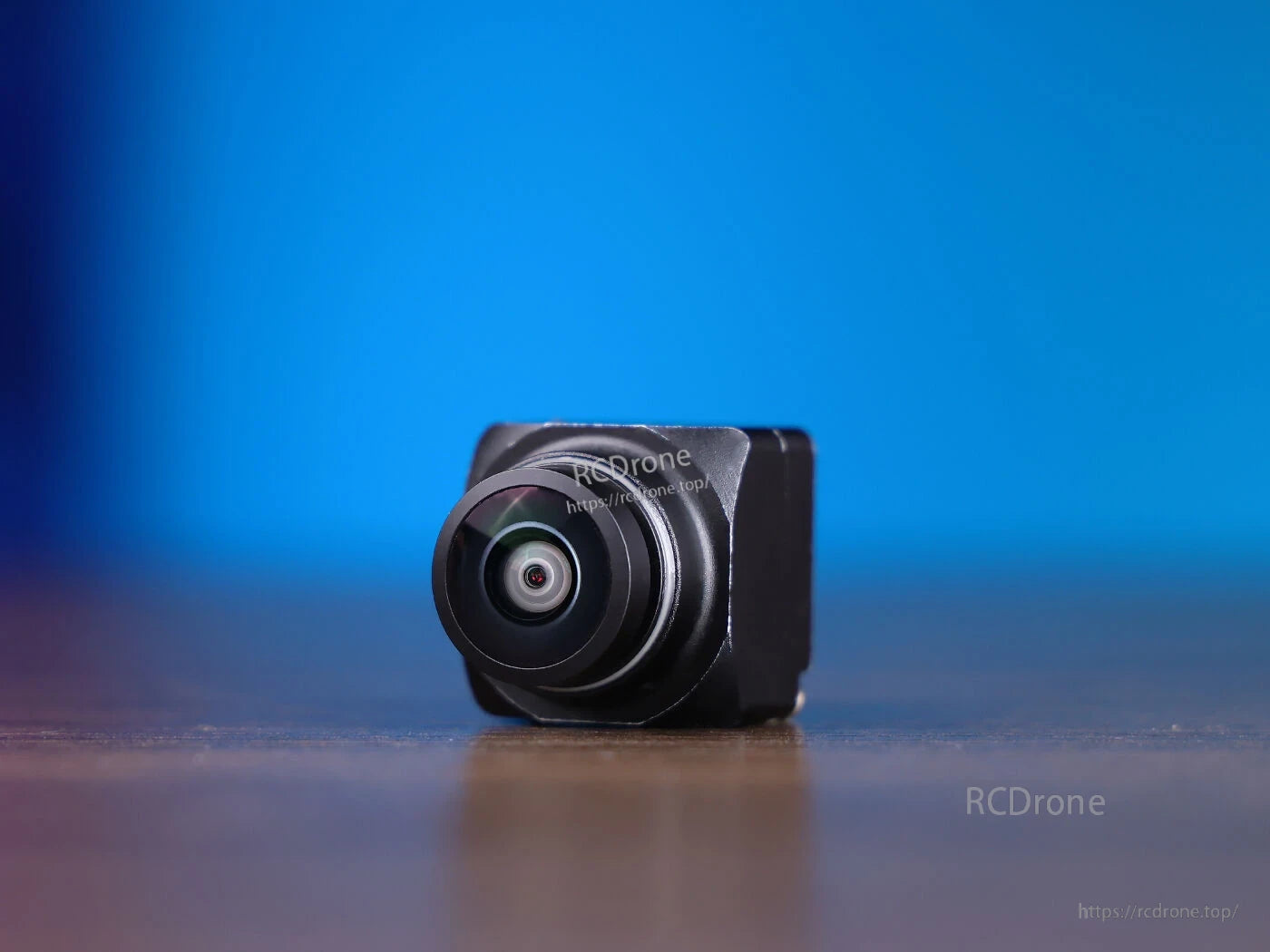

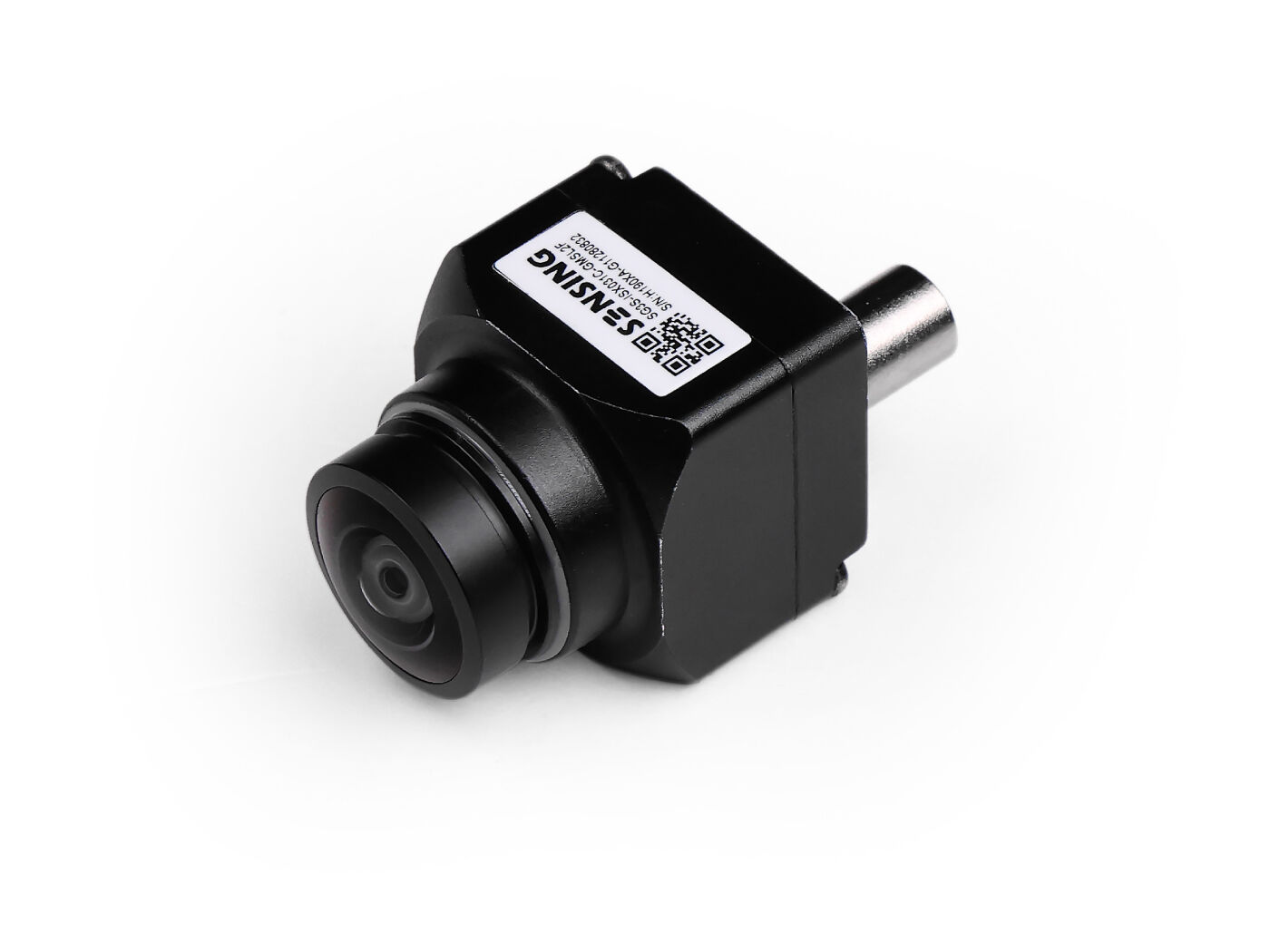

Sening SG3S-ISX031C-GMSL2F 3MP GMSL2-camera, Sony ISX031, Max96717F, 196 graden HFOV, IP67, YUV422 30FPS, Fakra-Z

Overzicht

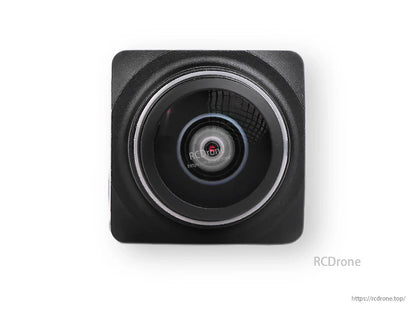

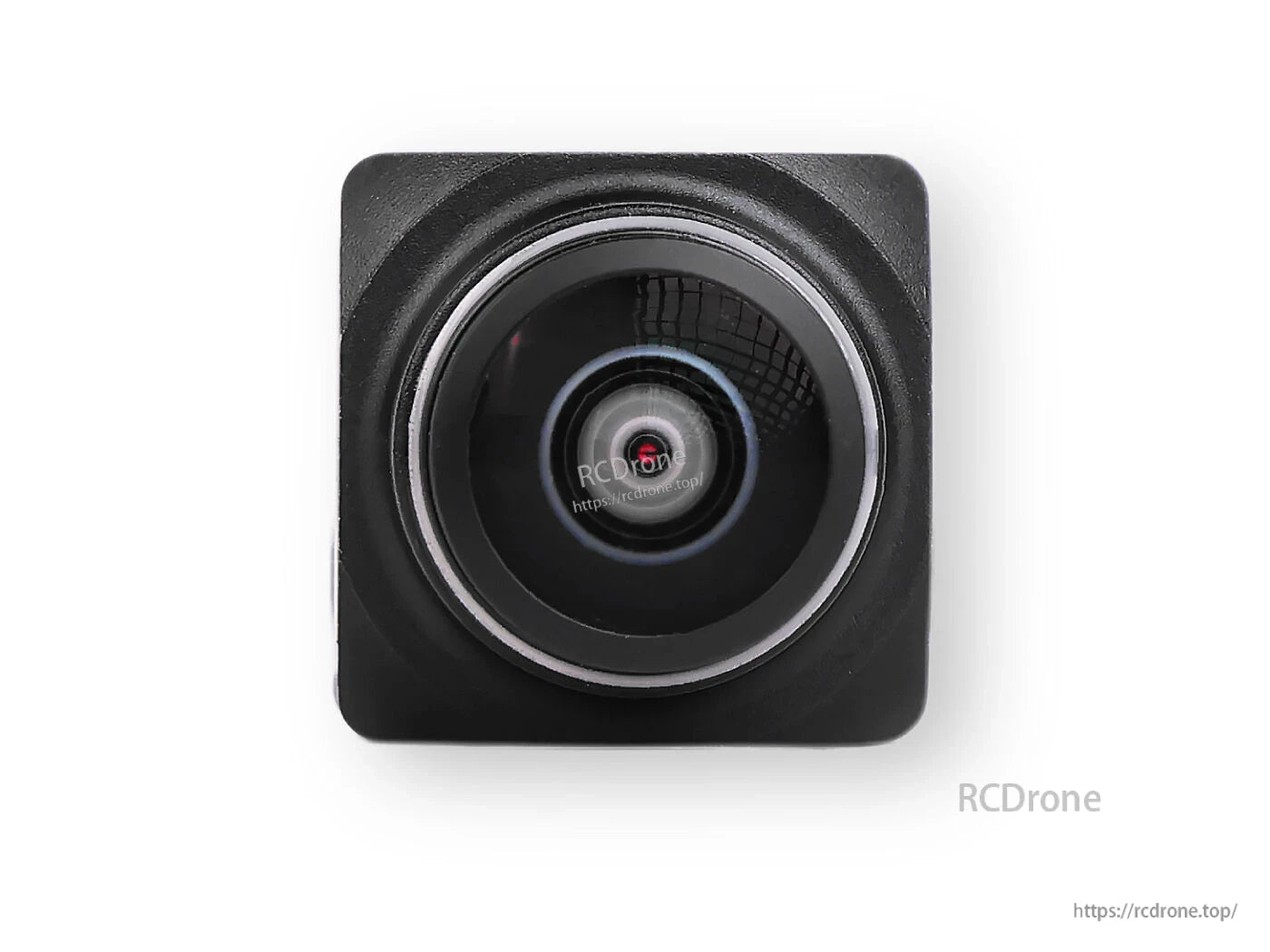

De Sensing SG3S-ISX031C-GMSL2F is een 3MP GMSL2-camera, gebaseerd op de SONY CMOS-beeldsensor ISX031 en de Maxim GMSL2 serializer MAX96717F. Hij levert een ultragroot horizontaal gezichtsveld van 196 graden en een verticaal gezichtsveld van 154 graden. De module integreert een goed afgestemde Image Signal Processor (ISP) die ongecomprimeerde 3MP 8-bit YUV422-beelden met 30 fps produceert. Hij heeft een IP67-geclassificeerde behuizing en wordt geleverd met een AA-lens die in de fabriek is scherpgesteld en gelijmd. Een Fakra-Z-connector levert GMSL2-gegevens en Power Over Coaxial (PoC), waardoor hij geschikt is voor robotica en automotive toepassingen. HDR-beeldvorming en een externe trigger voor synchronisatie met meerdere camera's worden ondersteund.

Belangrijkste kenmerken

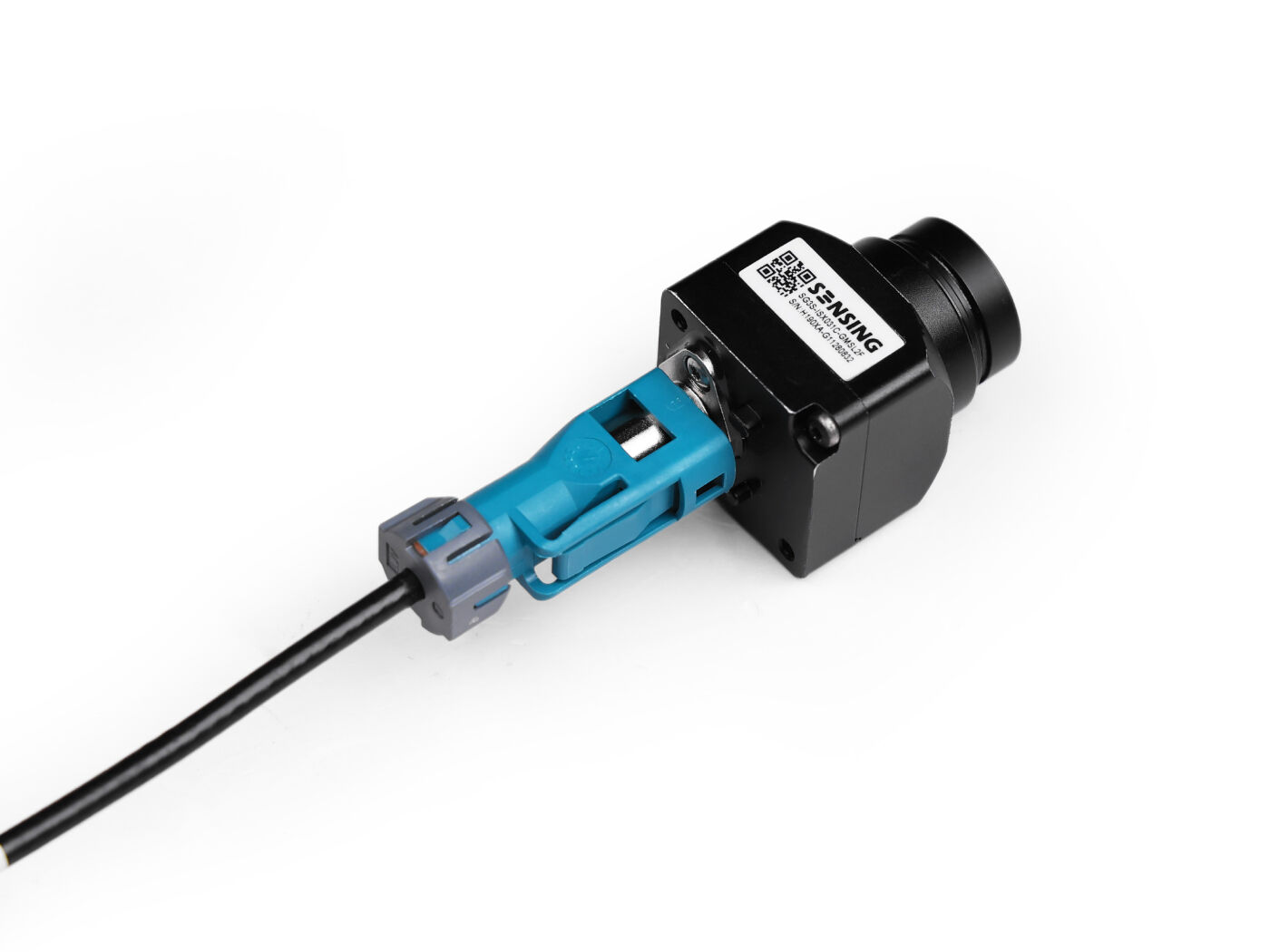

• GMSL2-interface via Fakra-Z-connector; ideaal voor robotica en automobielgebruik
• Ultragroothoekbeeld: 196 graden (H) en 154 graden (V)
• Ingebouwde ISP met ongecomprimeerde 3MP 8-bit YUV422 bij 30 fps
• HDR-ondersteuning voor uitdagende belichting
• Externe trigger en synchronisatie tussen meerdere camera's
• Behuizing met IP67-classificatie voor milieubescherming
• AA-lens, fabrieksmatig scherpgesteld en gelijmd
• 9V ~ 16V Power Over Coaxiaal

Specificaties

Hardware-overzicht

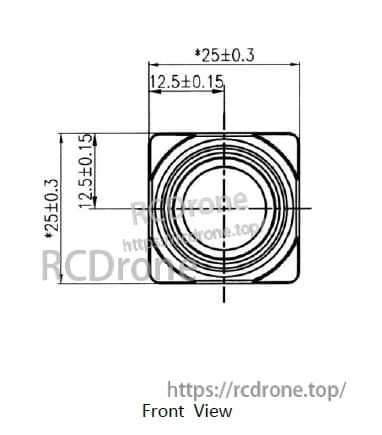

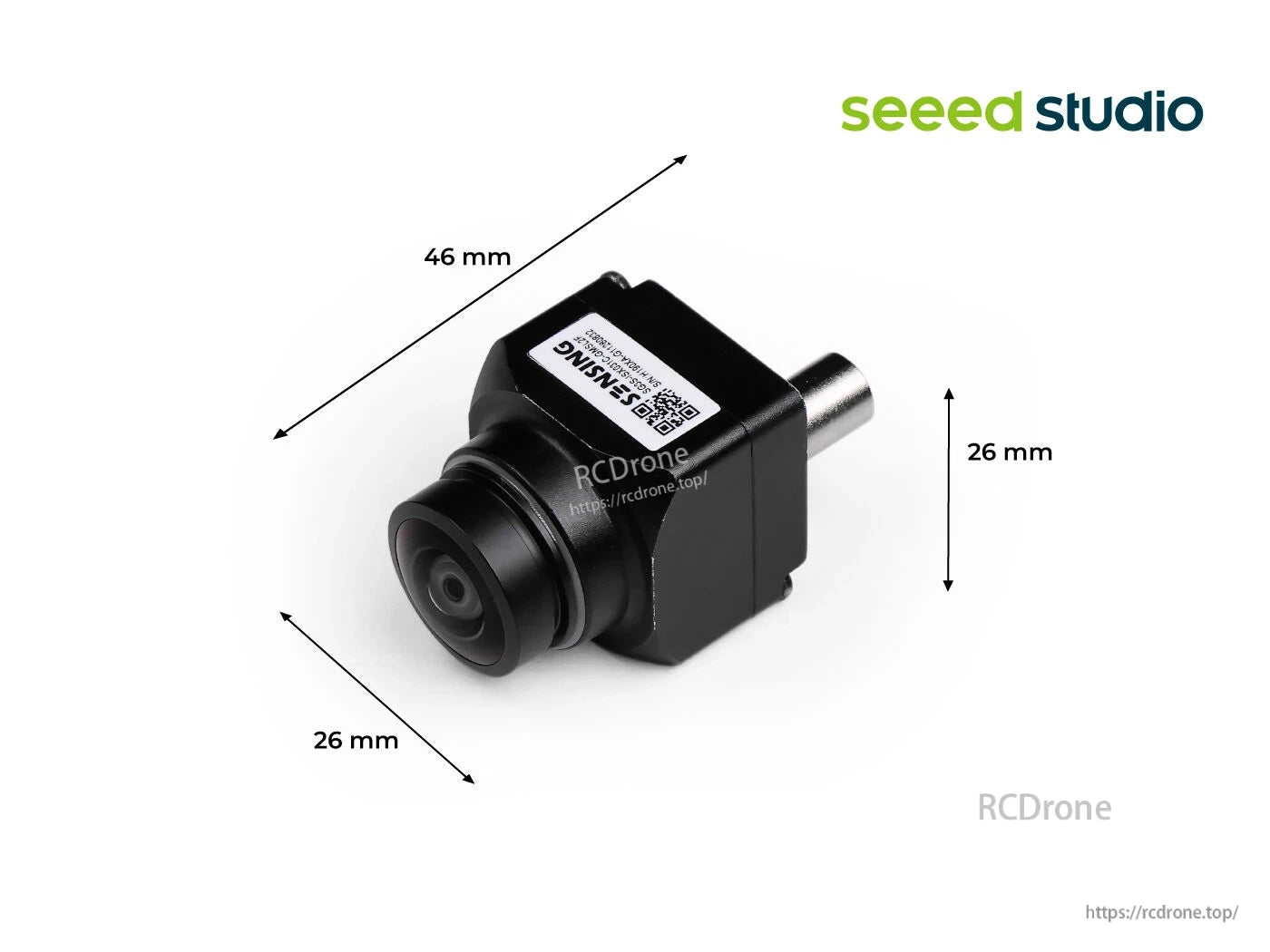

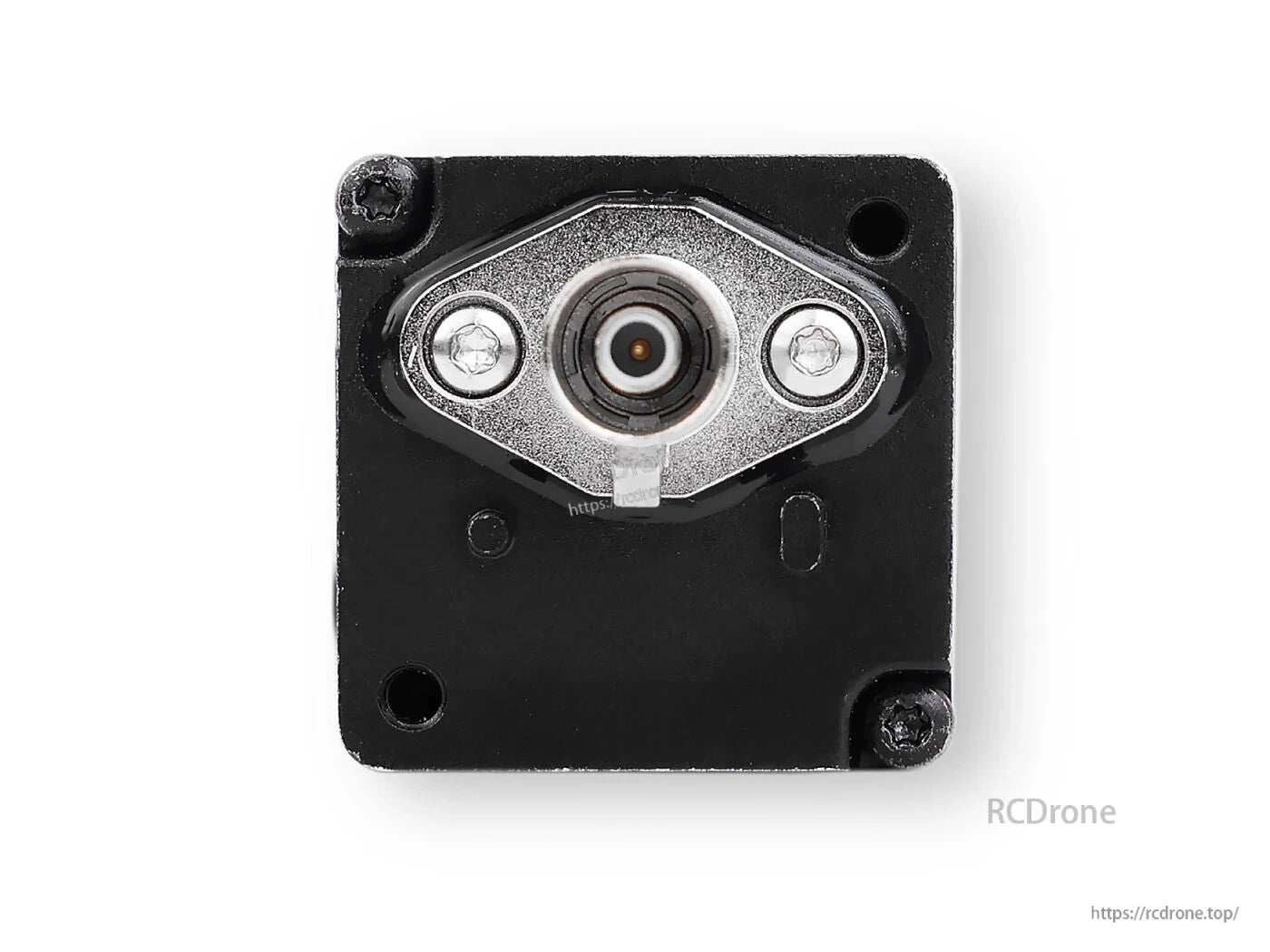

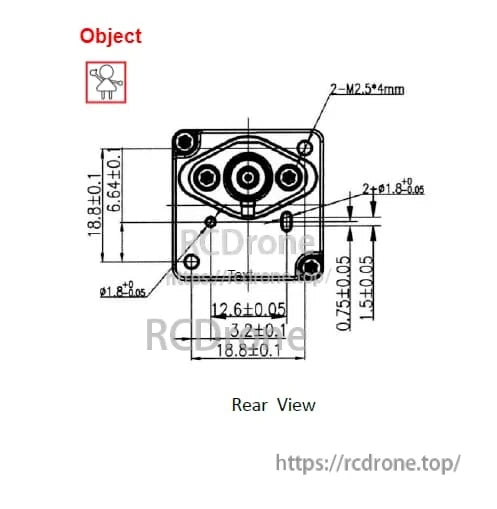

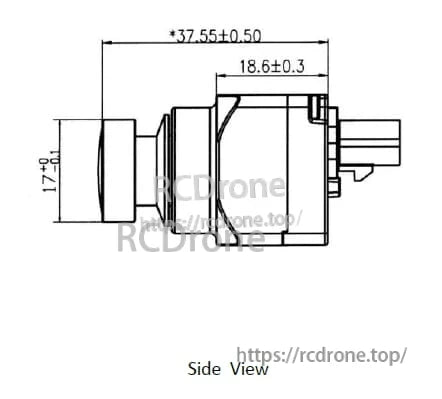

Compacte behuizing met een frontaal oppervlak van 25 mm x 25 mm en een diepte van 18,6 mm. Mechanische tekeningen geven een voor-, zij- en achteraanzicht, inclusief montagegaten en de Fakra-Z-interface voor GMSL2 met PoC.

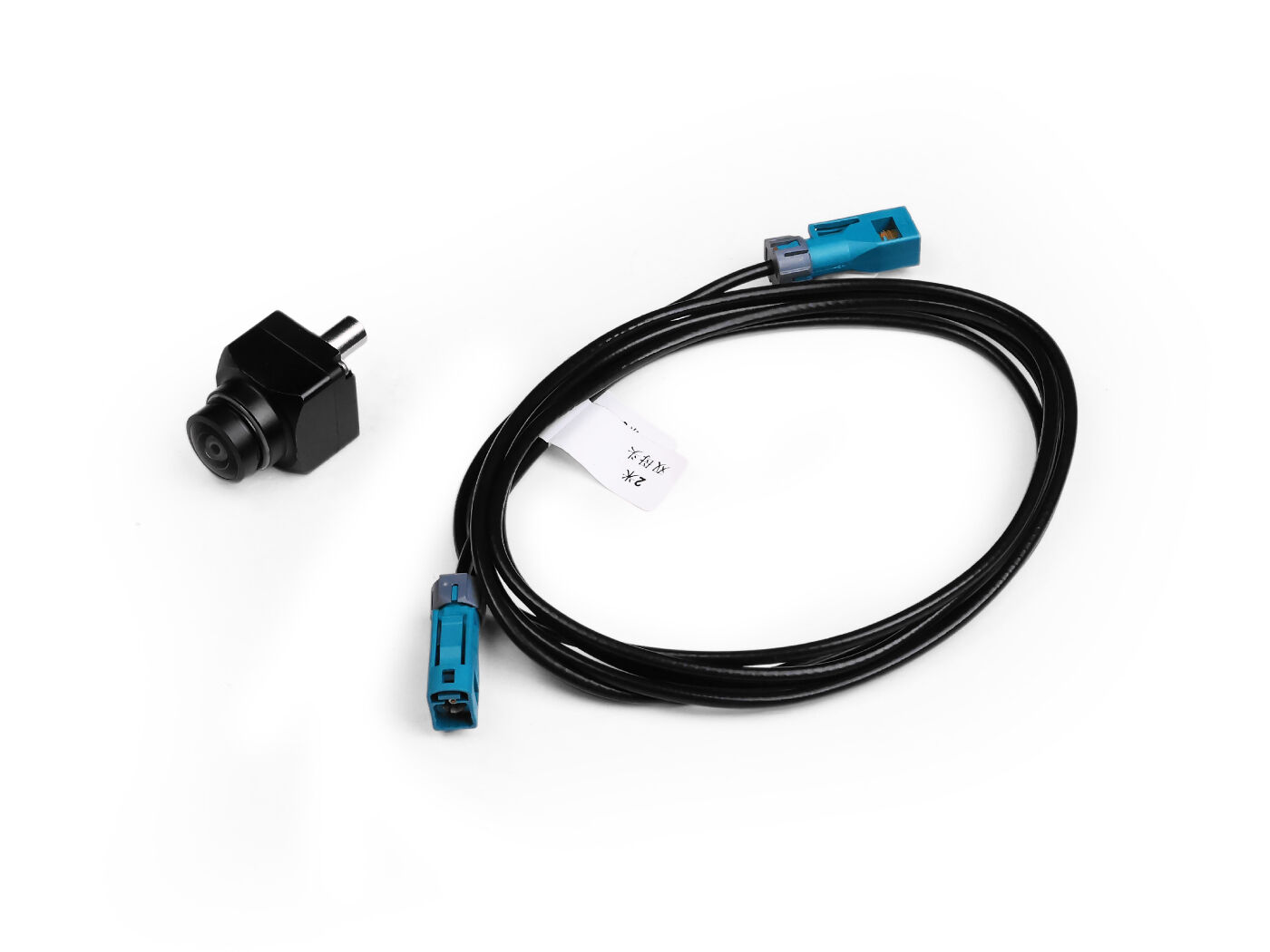

Wat is inbegrepen

• SG3S-ISX031C-GMSL2F-H190XA x1

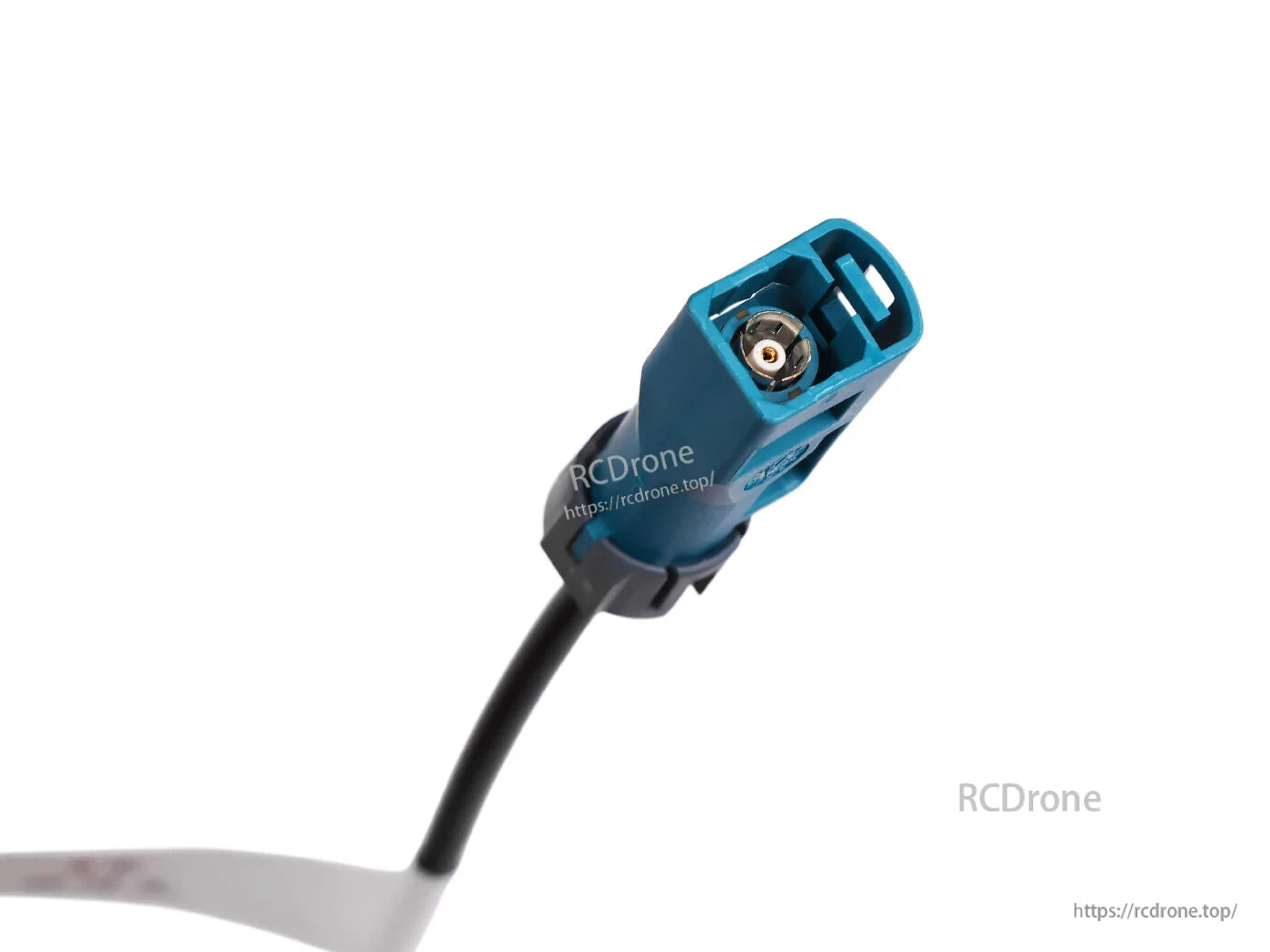

• Coaxiale female-naar-female kabel x1

Toepassingen

• ADAS-beeldvorming
• BEV-detectie (vogelperspectief)
• Robotica

Multi-GMSL-camera's voor realtime objectdetectie en 3D-reconstructie op Jetson AGX Orin

Documenten

• Gegevensblad
• Github

ECCN/HTS

Details

Een achterkant van een auto heeft een uniek ontwerp, waarbij de lengte en het opvallende achterste gedeelte goed zichtbaar zijn voor een beter zicht.

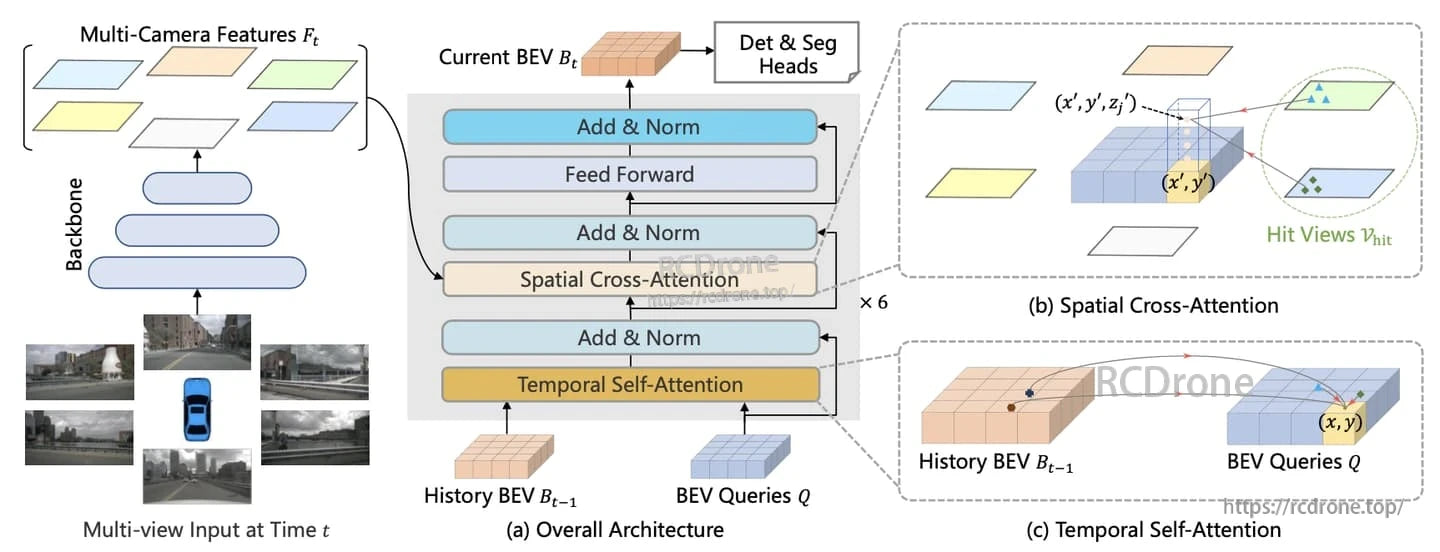

Het systeem met meerdere camera's verwerkt invoer van meerdere weergaven via backbone, ruimtelijk-temporele aandacht en BEV-functie-integratie voor detectie en segmentatie.
