Axisflying TERK 1.2G 2W Analoge VTX, MMCX, 8 kanalen 1200-1480MHz, PIT/25/400/600mW/1W/2W

Axisflying TERK 1.2G 2W Analoge VTX, MMCX, 8 kanalen 1200-1480MHz, PIT/25/400/600mW/1W/2W

Axisflying

$79.66 USD
$79.66 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

Axisflying TERK is een 1.2Ghz Analoge VTX (FPV videozender) met een maximale RF-uitgang tot 2W, ontworpen met multifunctionele knoppen, LED-indicator en ingebouwde MIC. De eenheid beschikt over een CNC-koellichaam en een ingebouwde stille ventilator om een stabiele werking in storingsomgevingen te ondersteunen.

Belangrijkste Kenmerken

  • Max vermogen: 2W
  • Dual-core ontwerp met CNC-koellichaam
  • Ingebouwde stille ventilator
  • Ingebouwde MIC
  • LED-indicator
  • Verstelbare versnellingen
  • Multifunctionele knoppen voor snelle schakeling van vermogen en frequentiebanden
  • Bedrijfsmodus: Knopbediening / OSD-bediening

Knopbediening

Aan/uit-knop

Groen licht geeft aan, korte druk om de voeding te schakelen, het aantal knipperingen geeft het huidige vermogen aan; lang drukken 2S om de PIT-modus te schakelen; het constante licht geeft de PIT-modus aan.

Band/CH Knop

Het rode licht geeft de frequentiegroep aan, en het blauwe licht geeft de frequentie aan. Druk op de wisselfrequentie CH1-CH8 om in een cyclus te schakelen.

Bedrading / Pads

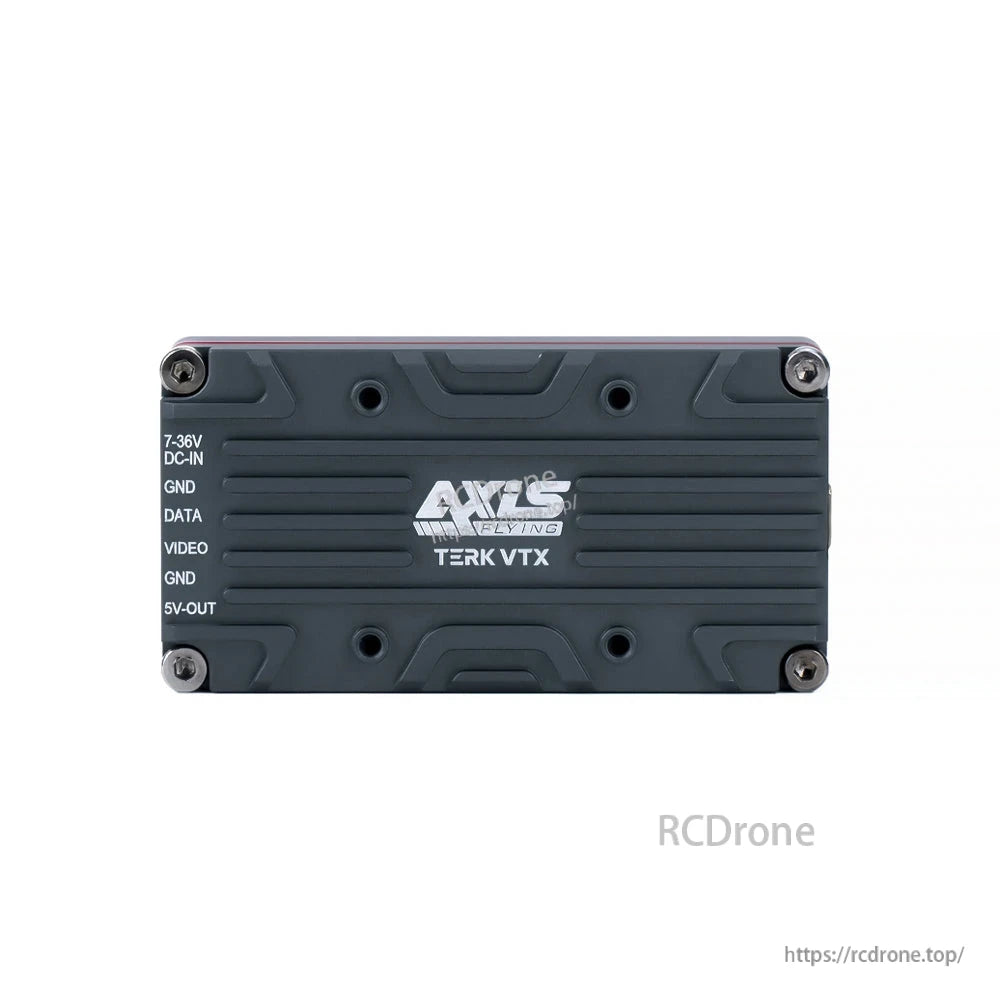

  • VTX pad labels: 7-36V DC-IN, GND, DATA, VIDEO, GND, 5V-OUT
  • FC zijlabels weergegeven: T1, VOUT, 9V, G

Specificaties

Type TERK
Frequentie 1.2Ghz; A,1 frequentiegroep, 8 transmissiebanden
Kanaalfrequenties 1200 / 1240 / 1280 / 1320 / 1360 / 1400 / 1440 / 1480
Antenne-interface MMCX
RF-impedantie 50Ω
RF-uitgang PIT, 25mW, 400mW, 600mW, 1W, 2W
Ingangsvermogen 7-28VDC
Stroomverbruik 600mA@12VDC@2W
Ingangsvideo-impedantie 75Ω
Ingangsvideo-amplitude CVBS0.8~1.2VP-P
Videoformaat NTSC/PAL
Gewicht 27.5g
VTX-grootte 53.79mm x 27.8mm x 13.5mm; 20mm; 20mm

Voor productondersteuning, vragen over bedrading/compatibiliteit of bulkbestellingen, neem contact op met support@rcdrone.top or bezoek https://rcdrone.top/.

Wat is inbegrepen

  • Axisflying TERK VTX
  • Bedradingsharnas (multi-draad connector kabel)
  • Coaxiale antenne pigtail kabel

Toepassingen

  • Analoge FPV video transmissie setups met gebruik van 1.2G band kanalen (1200–1480)
  • RC vliegtuigen / drone bouwsets die knopbediening en/of OSD werking vereisen

Details

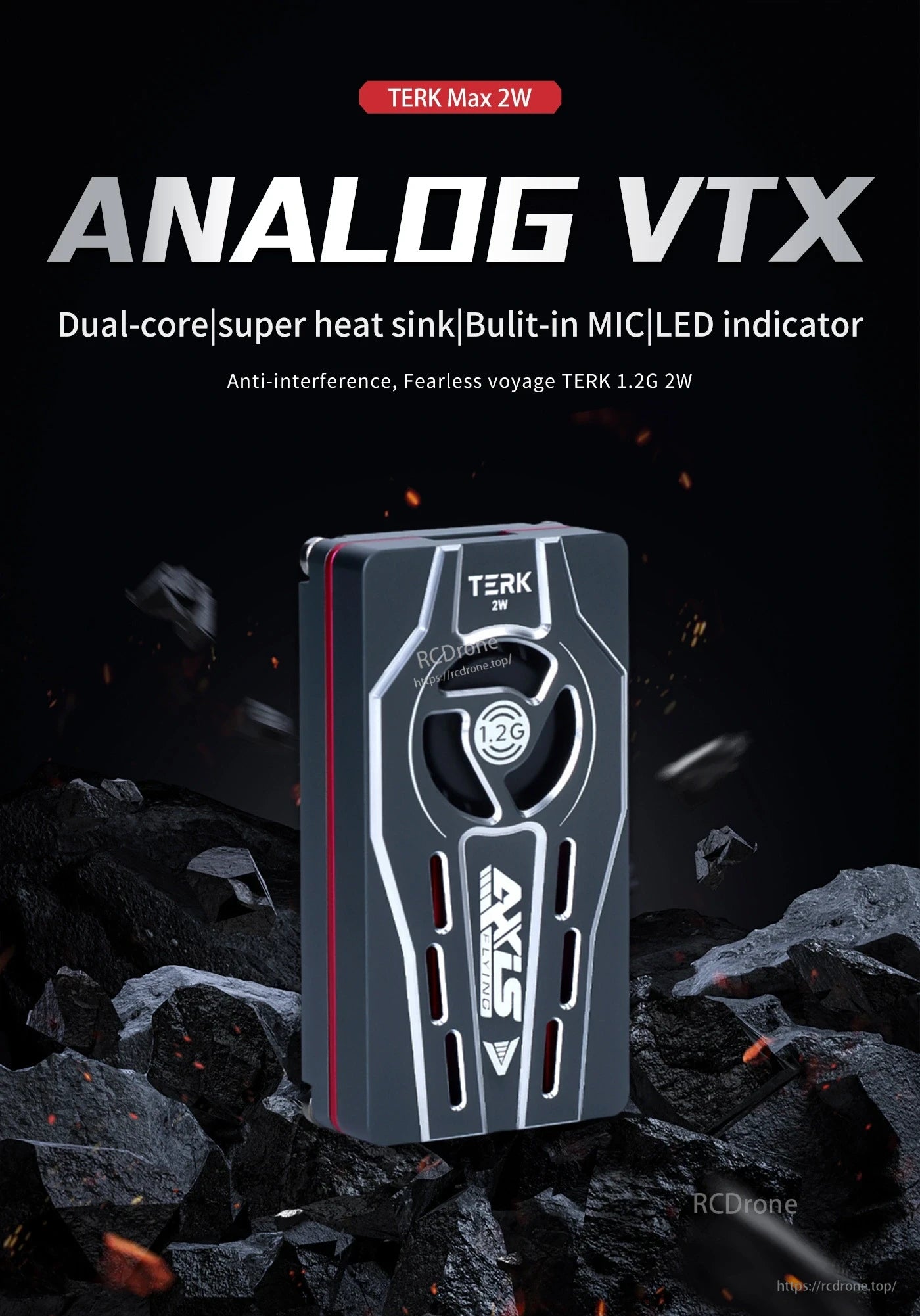

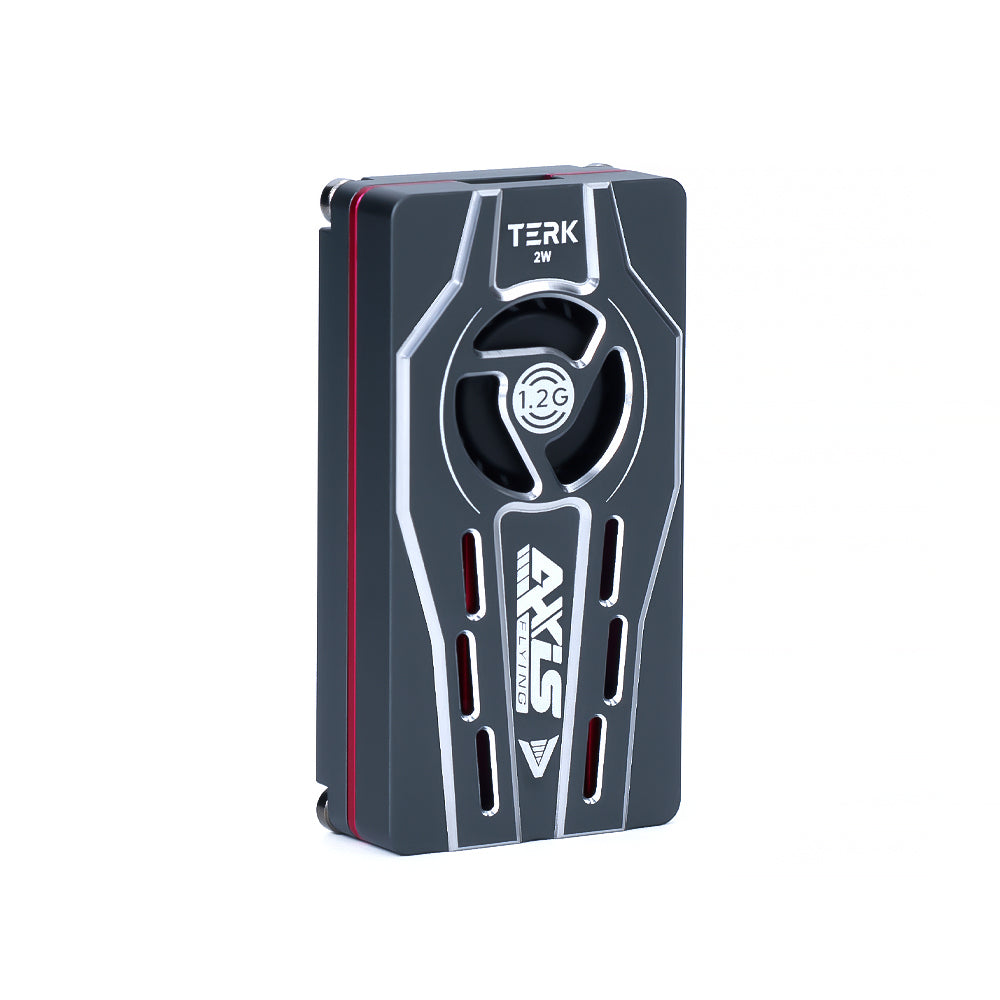

Axisflying TERK 1.2G 2W Analog VTX, Axisflying TERK Max 2W 1.2G analog VTX in a vented metal heat-sink case with TERK 2W front marking

Axisflying TERK Max 2W analoge VTX komt in een geventileerde metalen koellichaam behuizing met duidelijke 1.2G en TERK 2W vooraan.

Axisflying TERK 1.2G 2W analog VTX features graphic listing 2W power, CNC heat sink, adjustable gears, dual buttons

Axisflying TERK 1.2G VTX heeft 2W hoog vermogen, een CNC koellichaam, verstelbare tandwielen en multifunctionele knoppen voor eenvoudige installatie.

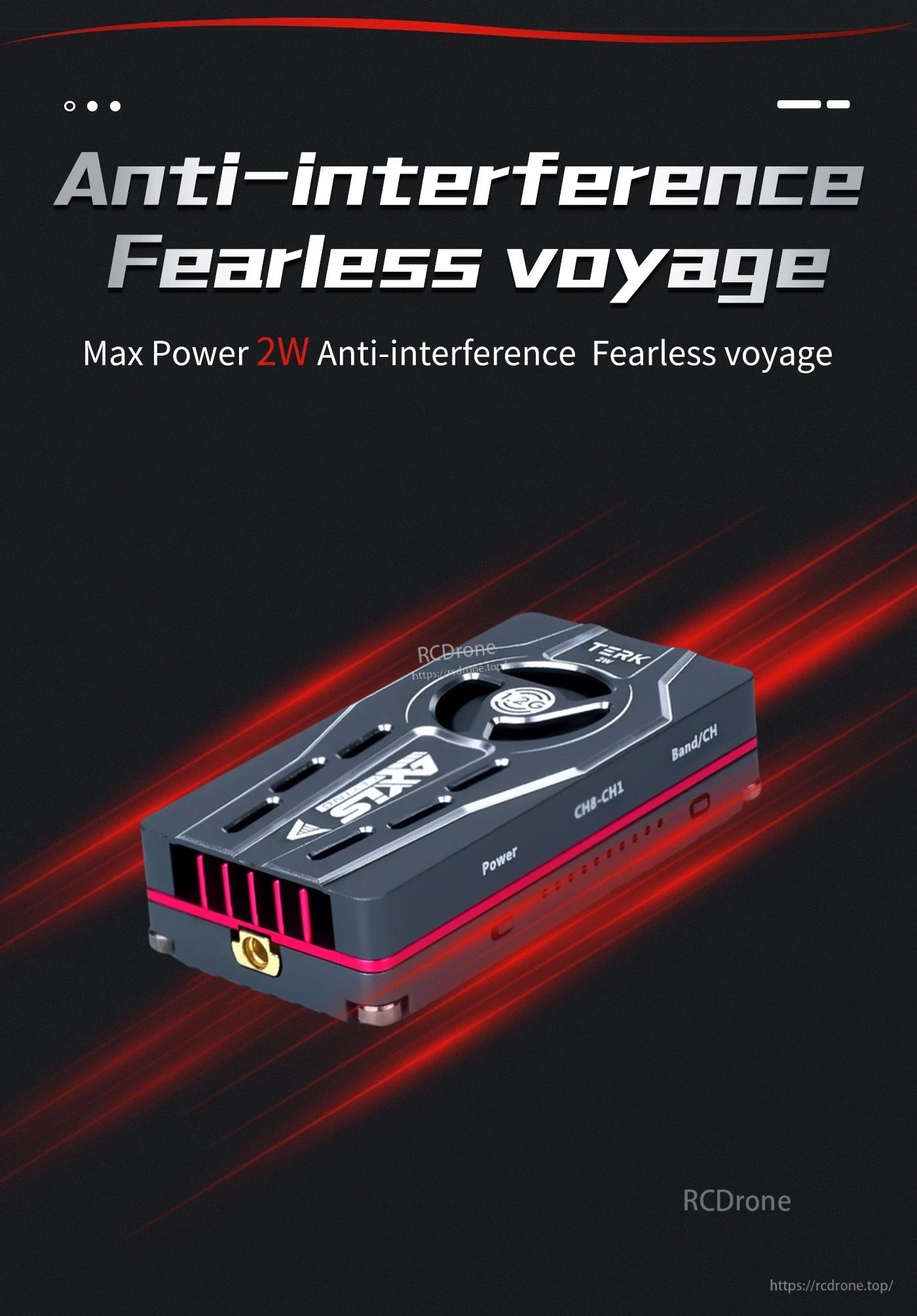

Axisflying TERK 1.2G 2W Analog VTX, Axisflying TERK 1.2G analog VTX module with cooling fan, SMA antenna port, and power/band/channel buttons

Axisflying TERK 1.2G analoge VTX heeft een ingebouwde koelventilator, SMA antenneconnector en zijknoppen voor aan/uit en band/kanaal selectie.

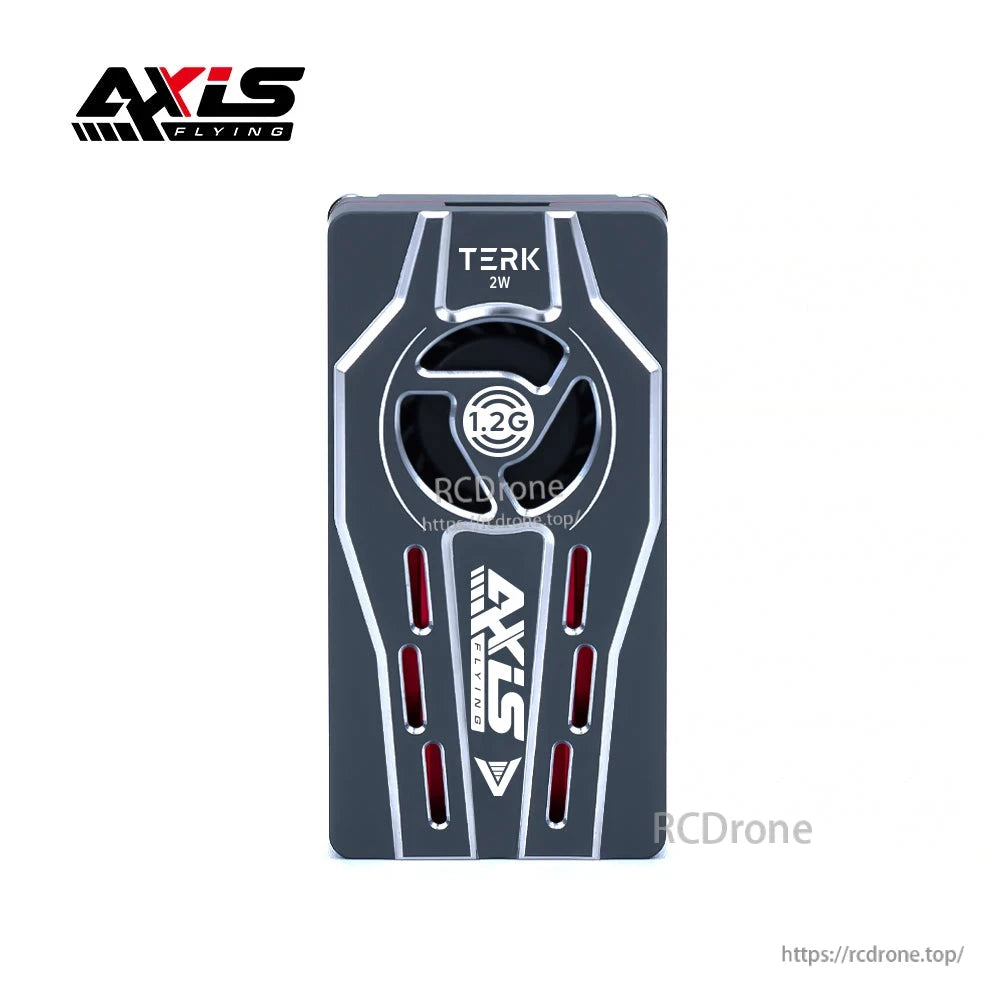

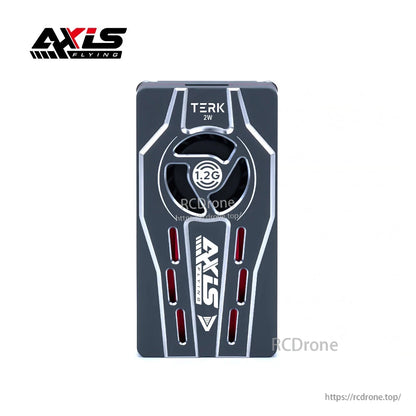

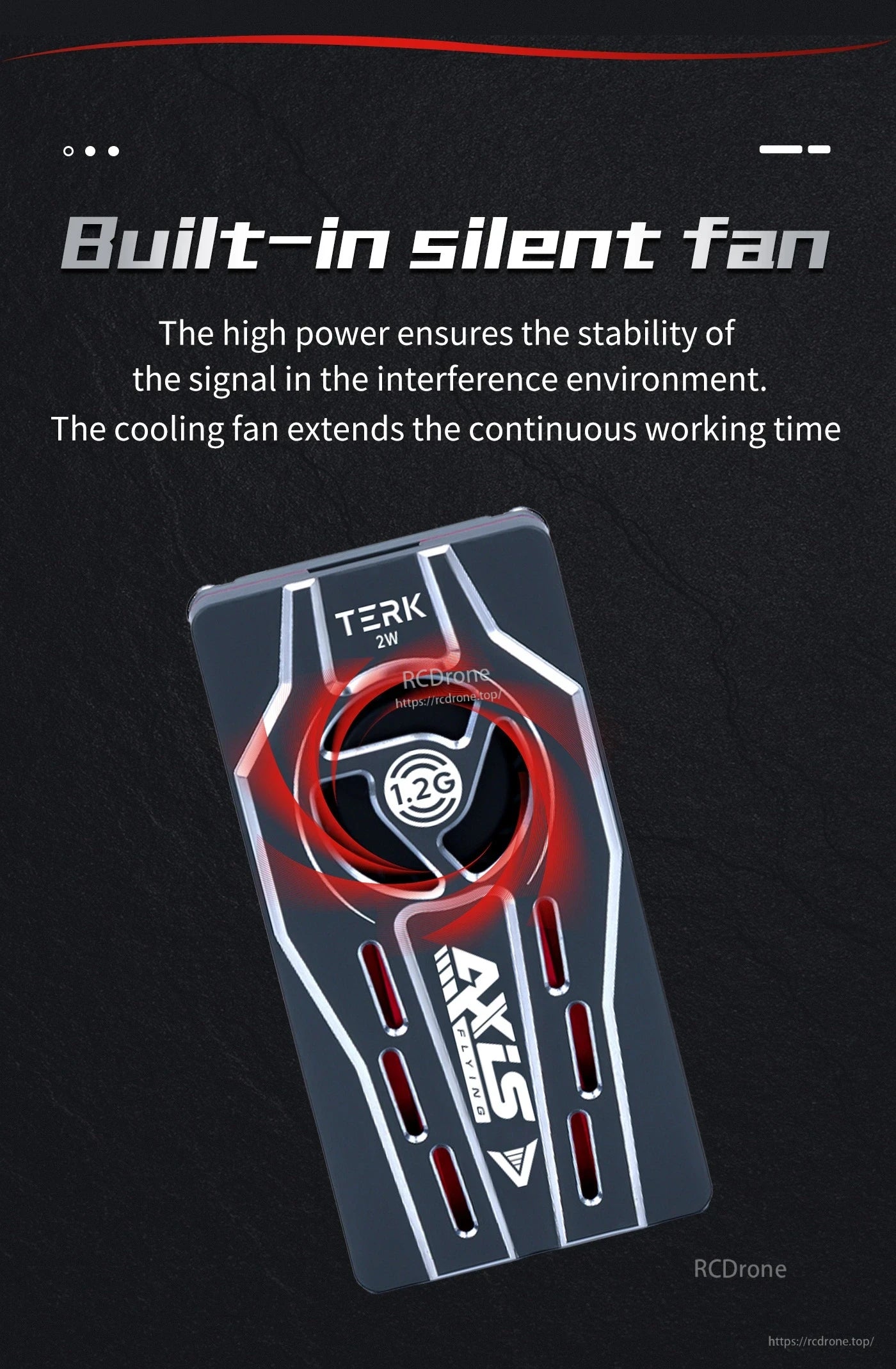

Axisflying TERK 1.2G 2W analog VTX with built-in silent cooling fan, TERK branding and vented housing

Axisflying TERK 1.2G 2W analoge VTX bevat een ingebouwde stille koelventilator om de warmte tijdens gebruik te beheersen.

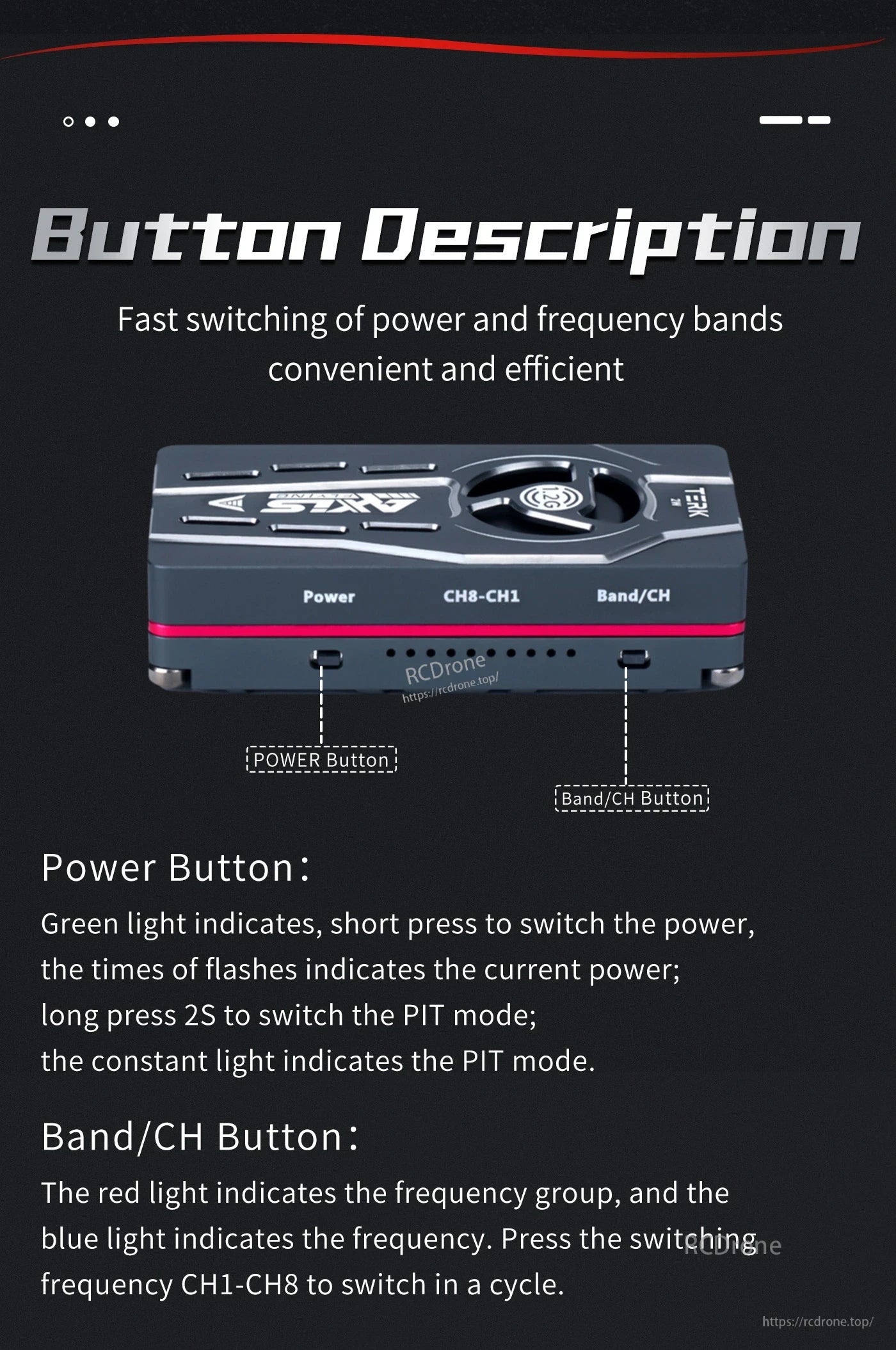

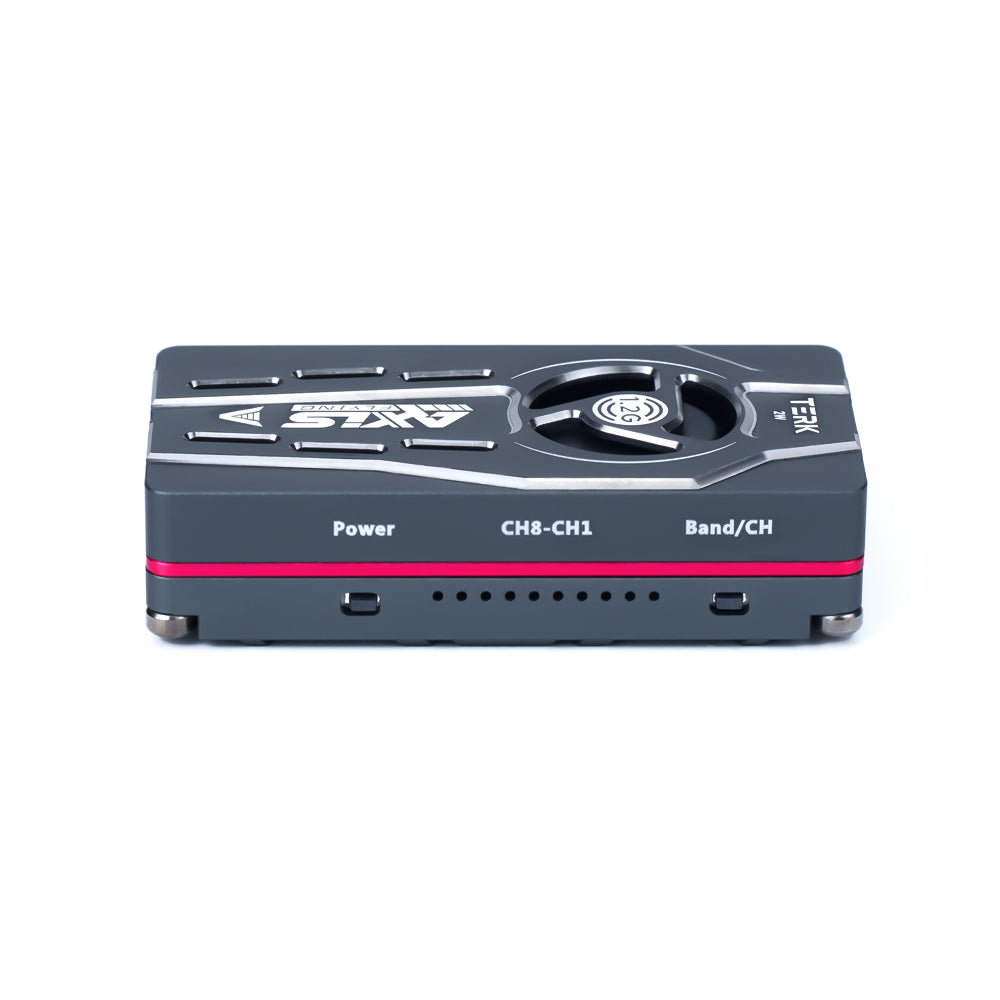

Axisflying TERK 1.2G 2W Analog VTX, Axisflying TERK 1.2G analog VTX button layout showing Power and Band/CH controls with PIT mode indicators

De TERK VTX gebruikt speciale Power en Band/CH knoppen met LED-indicatoren voor het schakelen van uitgangsvermogen, PIT-modus en het cyclen van CH1–CH8.

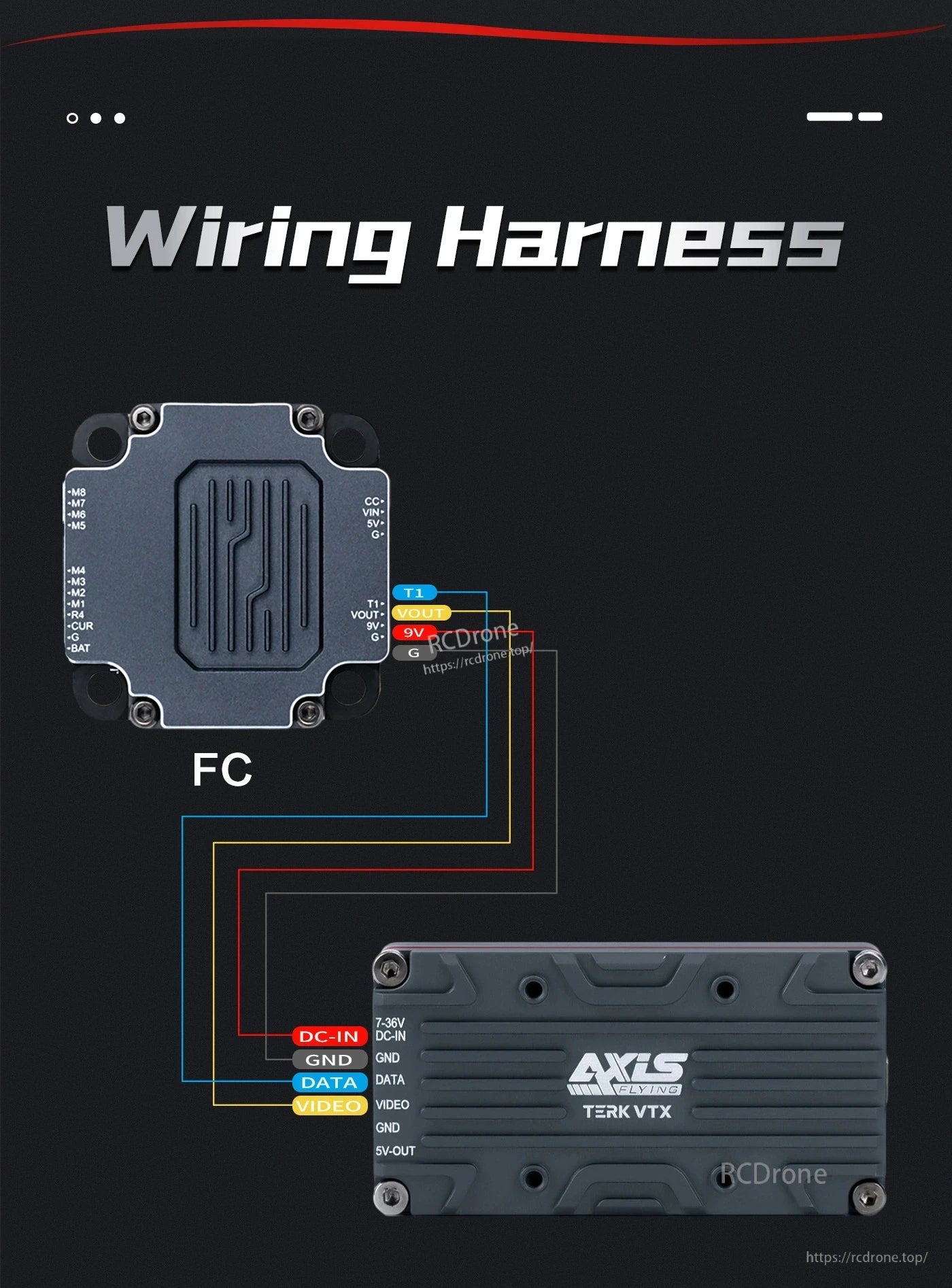

Axisflying TERK 1.2G 2W Analog VTX, Wiring harness diagram for Axisflying TERK analog VTX showing FC pad connections to DC-IN, DATA, VIDEO and GND

Axisflying TERK VTX bedrading verbindt de T1, VOUT en 9V pads van de FC met de VTX DC-IN, DATA en VIDEO pads met gedeelde aarde.

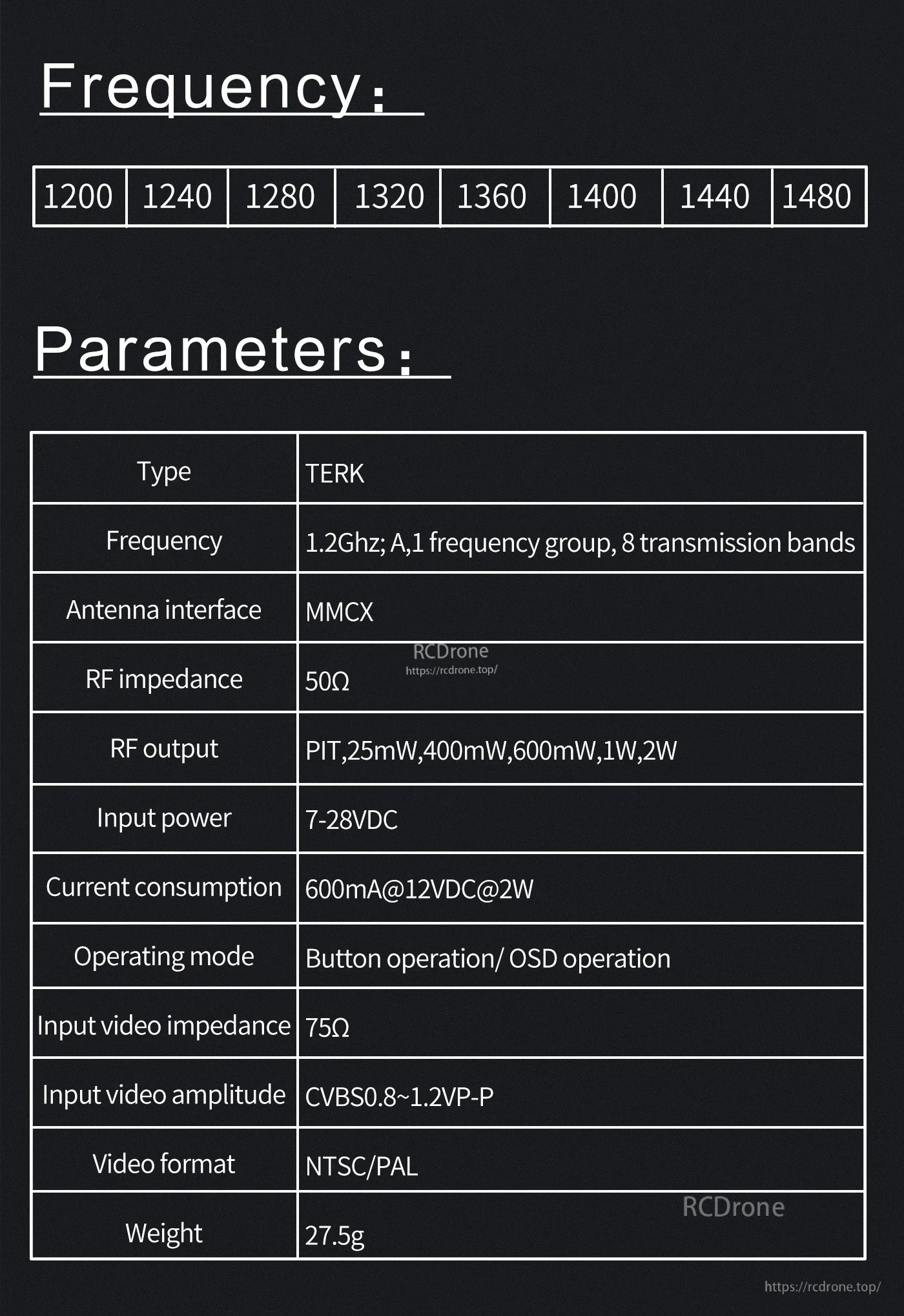

Axisflying TERK 1.2G 2W Analog VTX, Axisflying TERK 1.2GHz analog VTX spec table with 1200–1480MHz channels, MMCX antenna, 7–28V input

TERK 1.2GHz analoge VTX ondersteunt 1200–1480MHz kanalen met een MMCX antenneconnector en 7–28VDC invoervermogen.

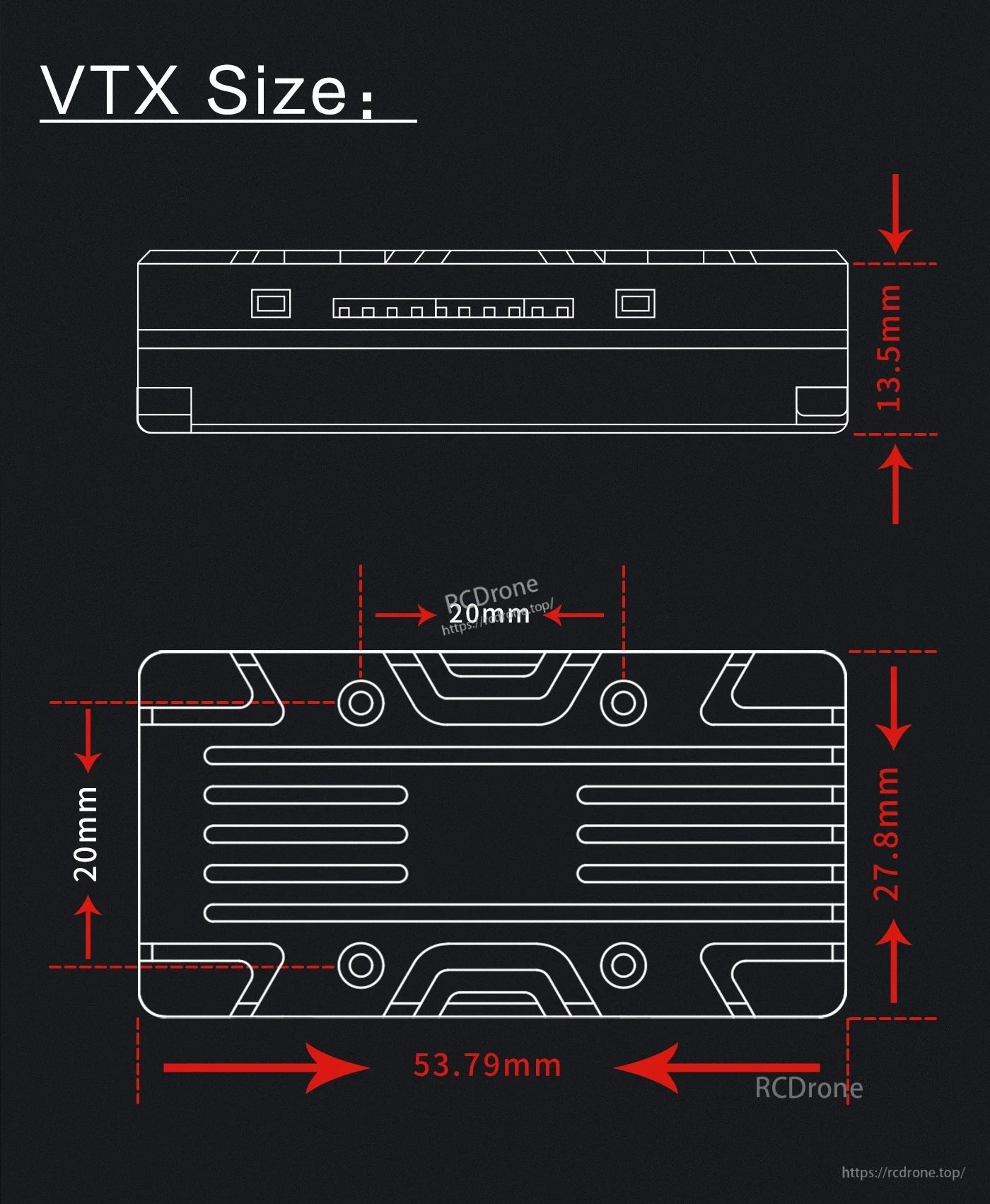

Axisflying TERK 1.2G 2W Analog VTX, Axisflying TERK 1.2G analog VTX size diagram showing 53.79 x 27.8 mm body, 13.5 mm height, 20 mm mount

De Axisflying TERK 1.2G analoge VTX heeft een voetafdruk van 53,79 x 27,8 mm met een hoogte van 13,5 mm en 20 mm montage voor pasplanning.

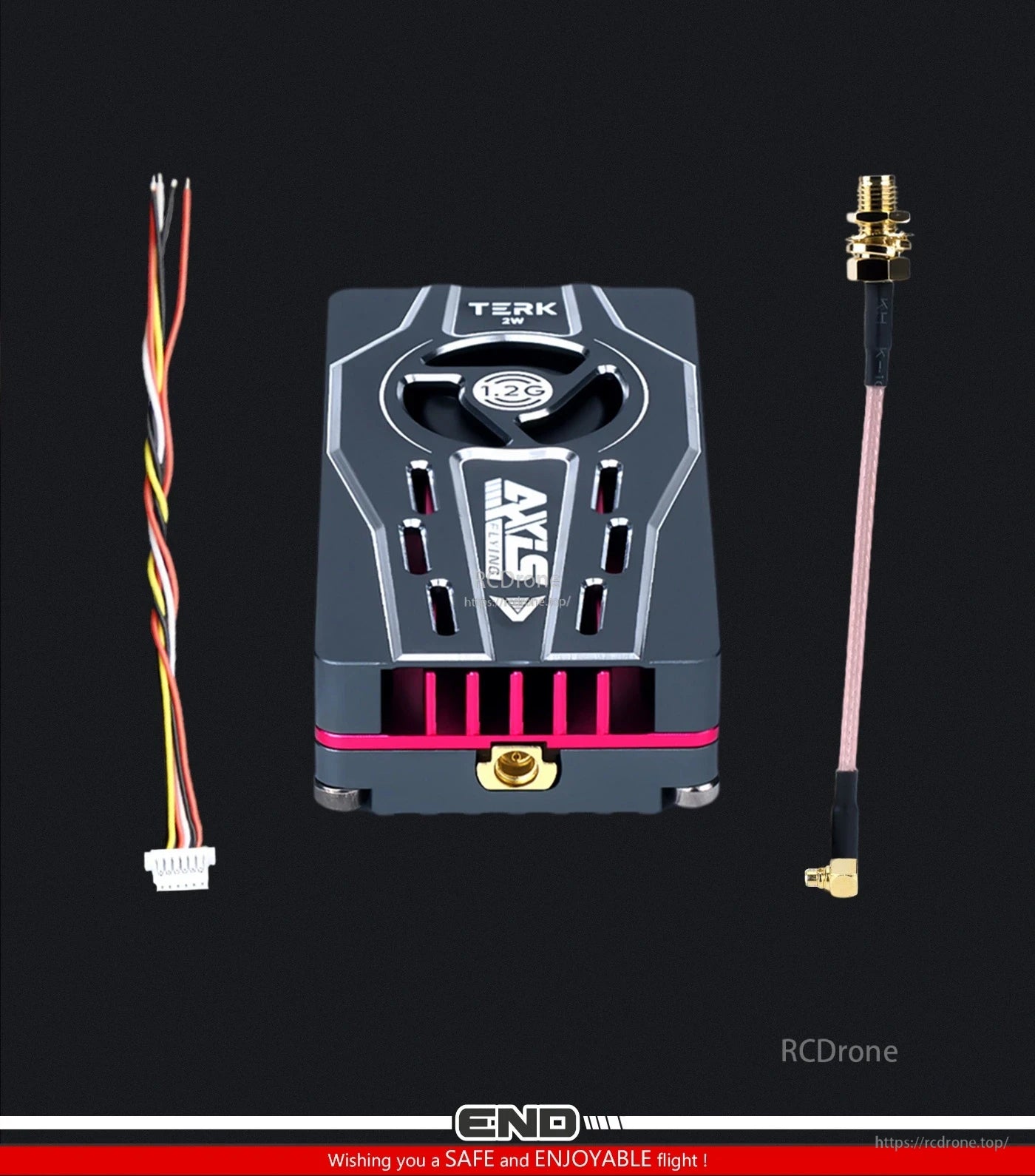

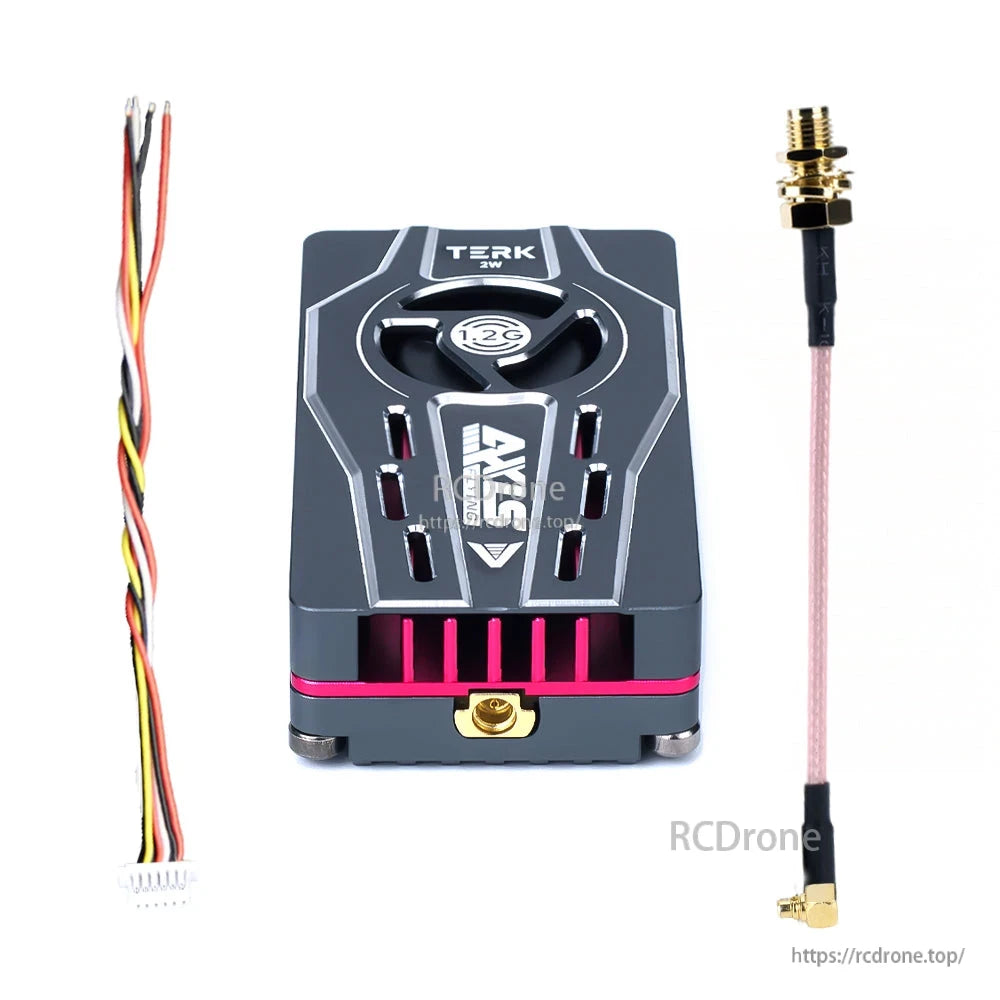

Axisflying TERK 1.2G 2W analog VTX module with wiring harness and SMA antenna pigtail cable

De Axisflying TERK 1.2G 2W analoge VTX bevat een draadboom en een SMA antenne pigtail voor eenvoudige installatie.
