BrotherHobby Returner 6-12S 32Bit AM32 50A 4-in-1 ESC V1 met 19V/3A BEC, Telemetrie, 30.5x30.5mm

Overzicht

BrotherHobby Returner 6-12S 32Bit AM32 50A 4-in-1 ESC V1 is een 4-in-1 ESC ontworpen voor multi-motor RC drone builds, ondersteunt 6-12S in-/uitgang en hoge stroomdrijf met stroomdetectie en telemetrie feedback.

Belangrijkste Kenmerken

• Doel firmware: AM32/2.16
• ESC protocol ondersteuning: PWM / DSHOT 300 / 600 / 1200 / 2400
• 32-bits hoofdcontroller chip; stabiele 6288 driver chip
• 6-laags PCB ontwerp met 3OZ koper dikte
• TVS transiëntonderdrukkingsdiodes: X4
• Buitencapacitoren: 680uF/63V hoge frequentie lage weerstand capacitor x2
• Hoog-efficiënte warmteafvoerende vin ontwerp
• Stroommeter: Ja; Telemetrie feedback: Ja

Specificaties

Bedrading / Aansluitingen

• FC naar ESC verbinding: Gebruik de meegeleverde 8-pins kabel om de vluchtcontroller en de ESC te verbinden, of soldeer de 8 draden rechtstreeks aan de 8 pads aan beide uiteinden.
• Pad definities: GND (aarde), V (batterijspanning), 1 (1#ESC), 2 (2#ESC), 3 (3#ESC), 4 (4#ESC), CUR (stroomdetectie), TEL (telemetrie-uitgangspoort).
• Signaalbeschrijvingen: VCC is een batterijspanning detectiesignaaluitgang interface (uitgangspecificatie is batterijspanning). M1/M2/M3/M4 zijn gashendel signaalinvoeren die overeenkomen met ESC 1/2/3/4. CUR is verbonden met de FC stroomdetectiepoort. TEL is telemetrie-uitgang.

Wat is inbegrepen

• 6-12S 32Bit 50A(4IN1) ESC V1
• M3 x 8 mm siliconen behuizing
• SH 1.0 mm 8-pins platte kabel
• XT60 voedingslijn

Toepassingen

• 6-12S multirotor RC drone bouwprojecten met een montagepatroon van 30,5 x 30,5 mm 4-in-1 ESC

Voor installatie- en compatibiliteitsvragen, neem contact op met de ondersteuning op support@rcdrone.top or bezoek https://rcdrone.top/.

Details

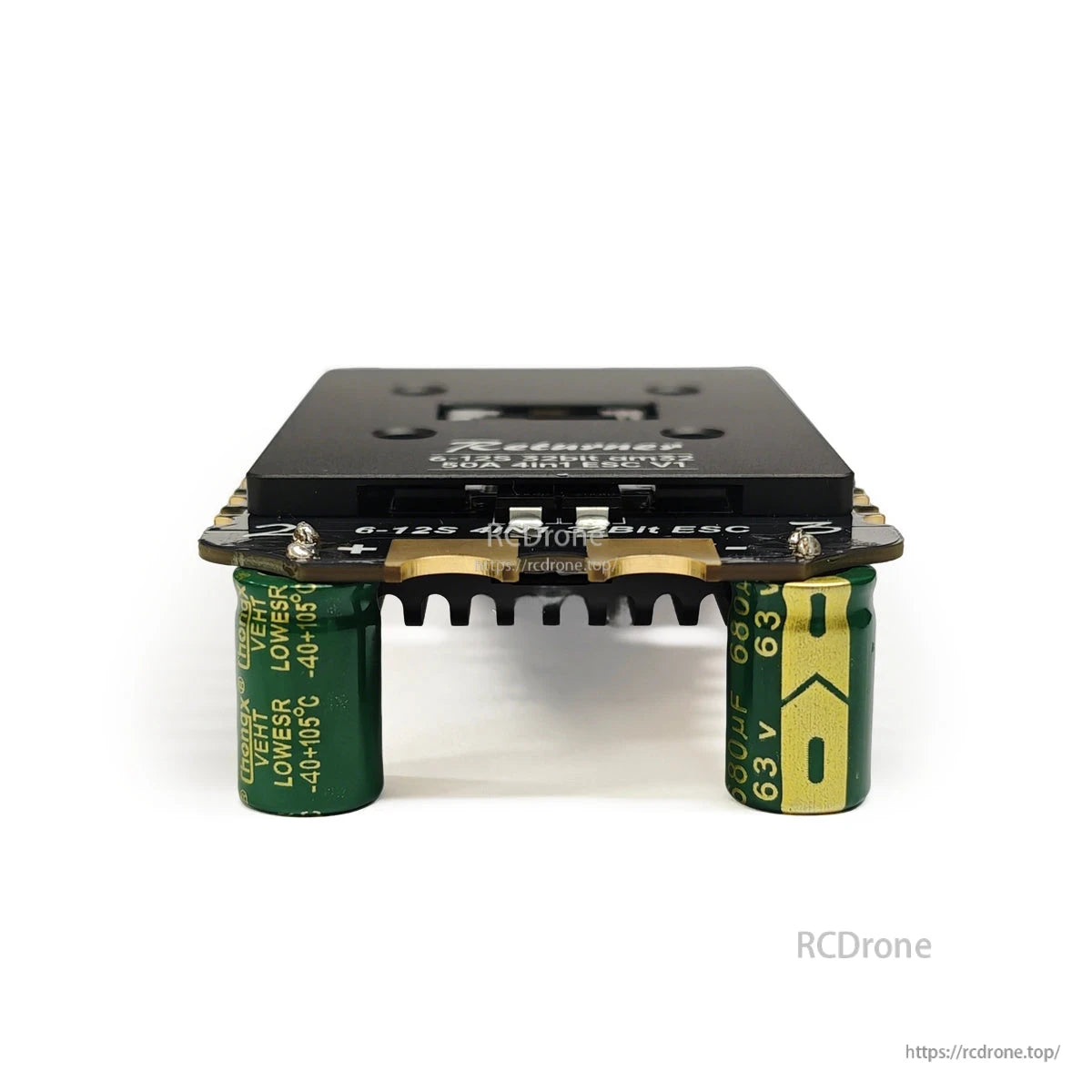

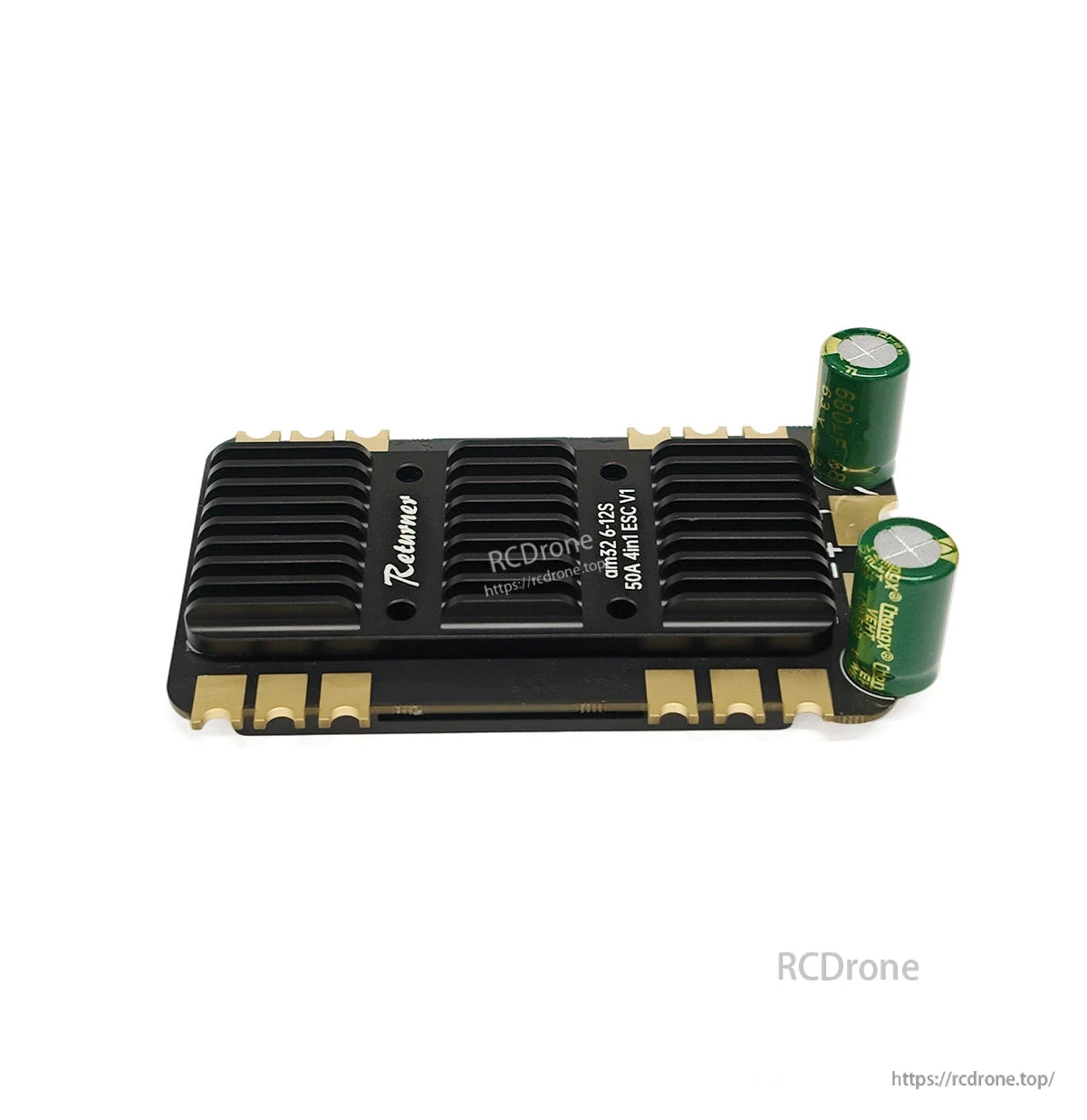

De BrotherHobby Returner 6–12S AM32 50A 4-in-1 ESC beschikt over een geventileerde koellichaam en grote soldeerpads voor een nette quadbedrading.

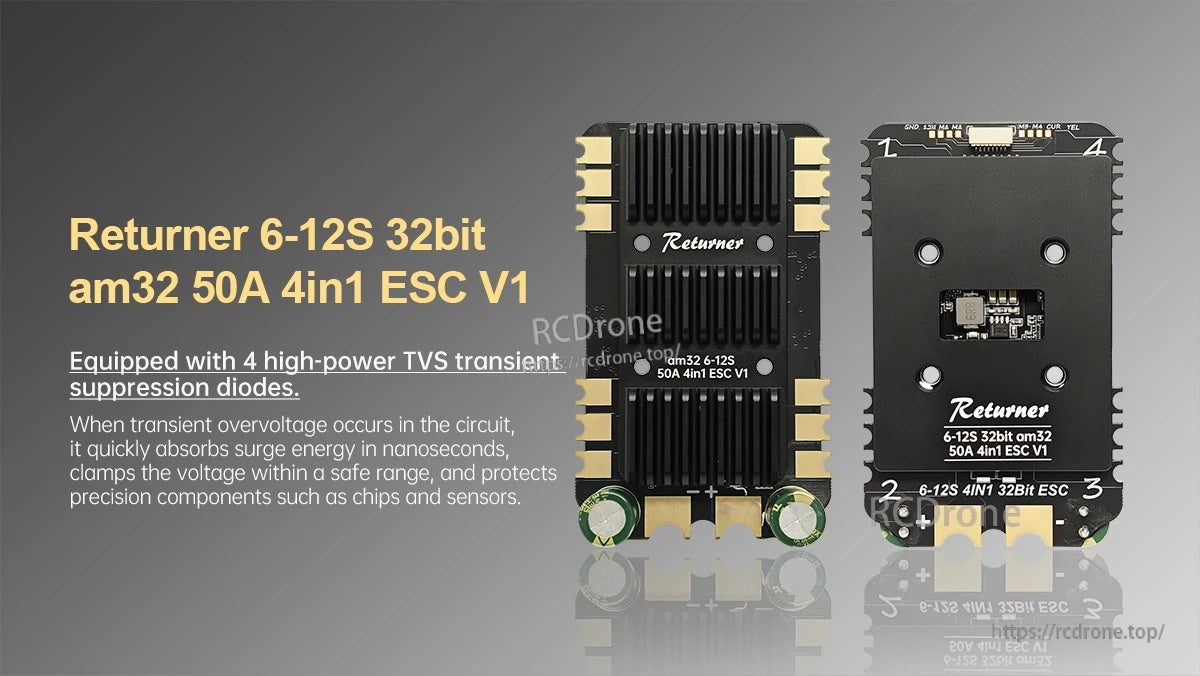

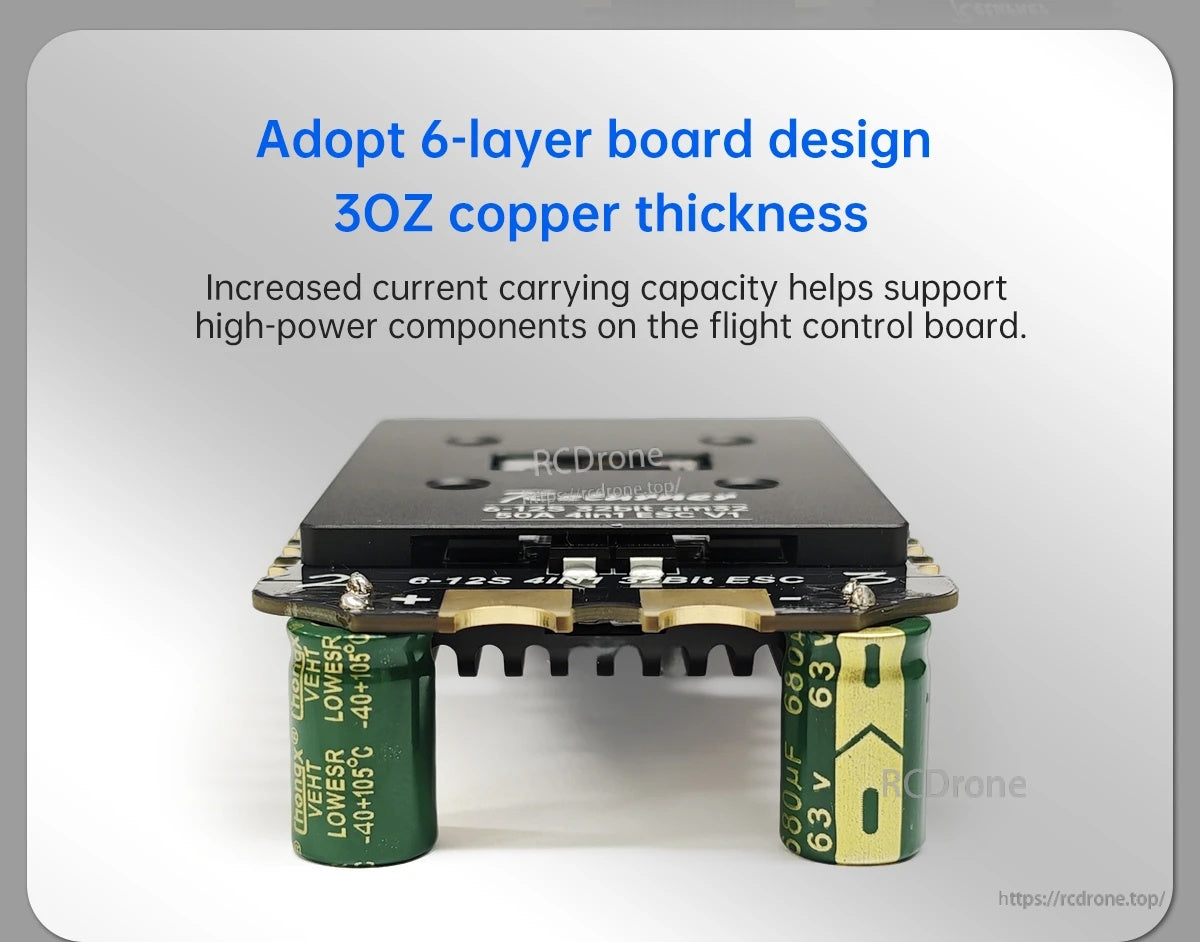

De 4-in-1 ESC maakt gebruik van een 6-laags PCB met 3oz koperdikte om een hogere stroomcapaciteit te ondersteunen.

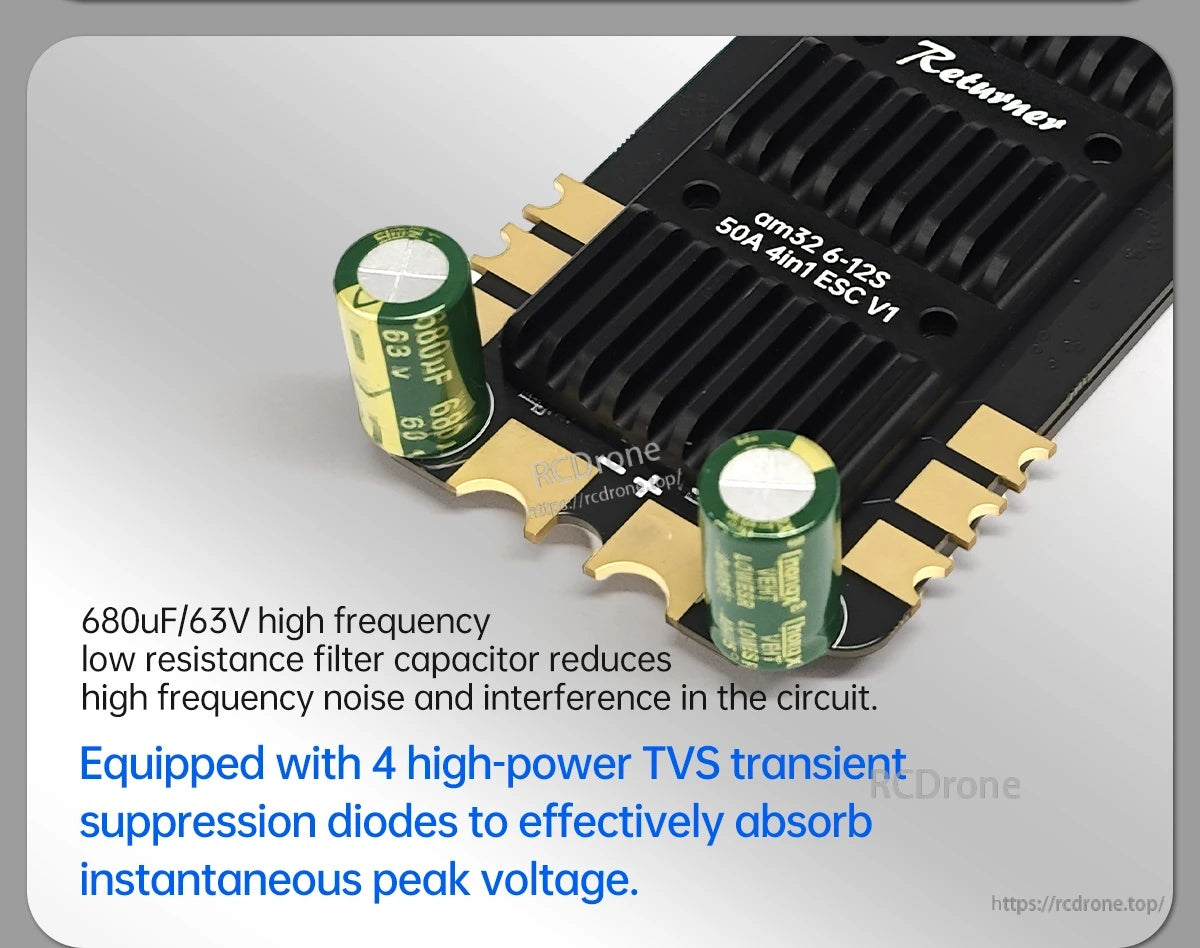

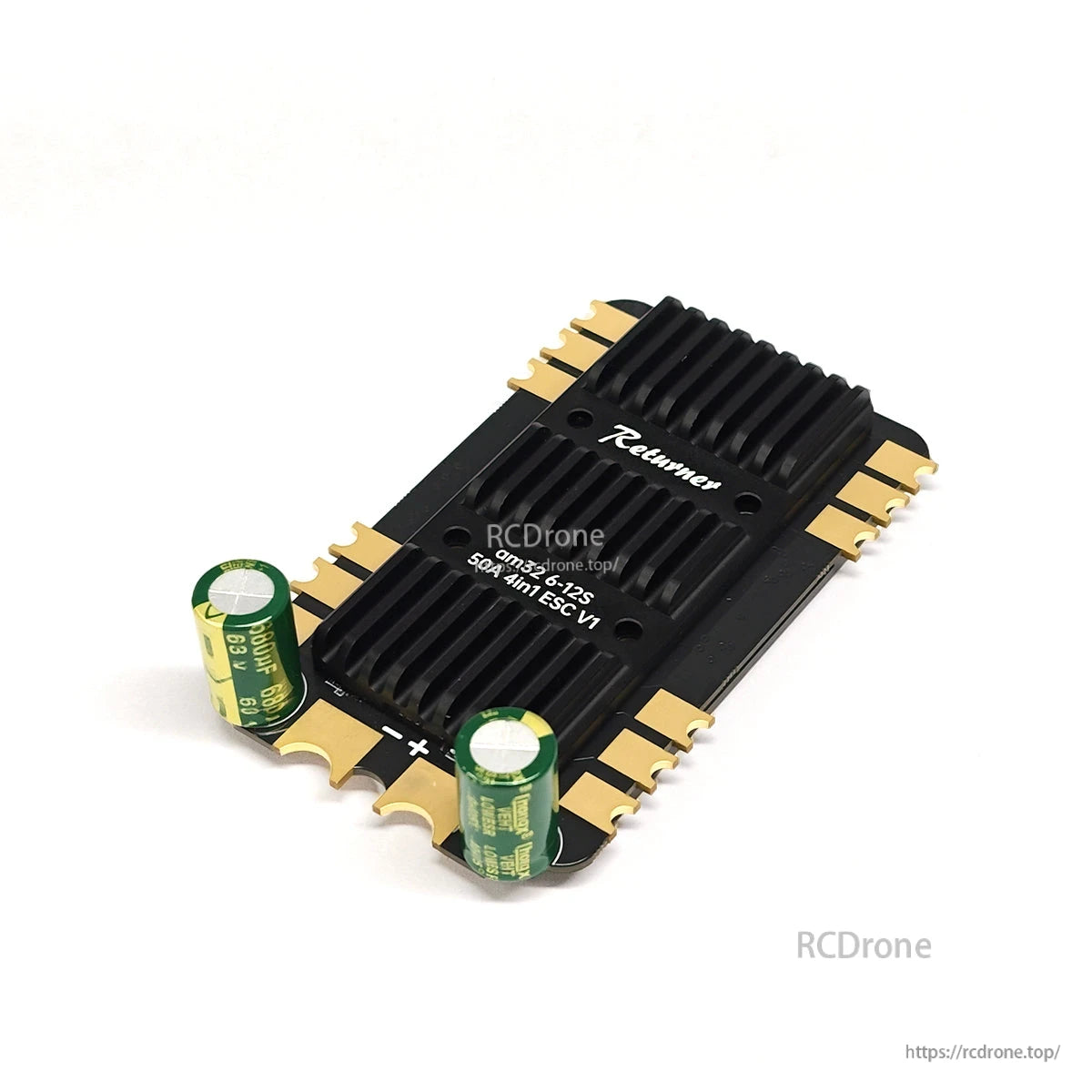

De Returner 4-in-1 ESC heeft een AM32 6–12S 50A bord met een koellichaam, 680uF/63V filtercondensatoren en ingebouwde TVS-diode overspanningsbeveiliging.

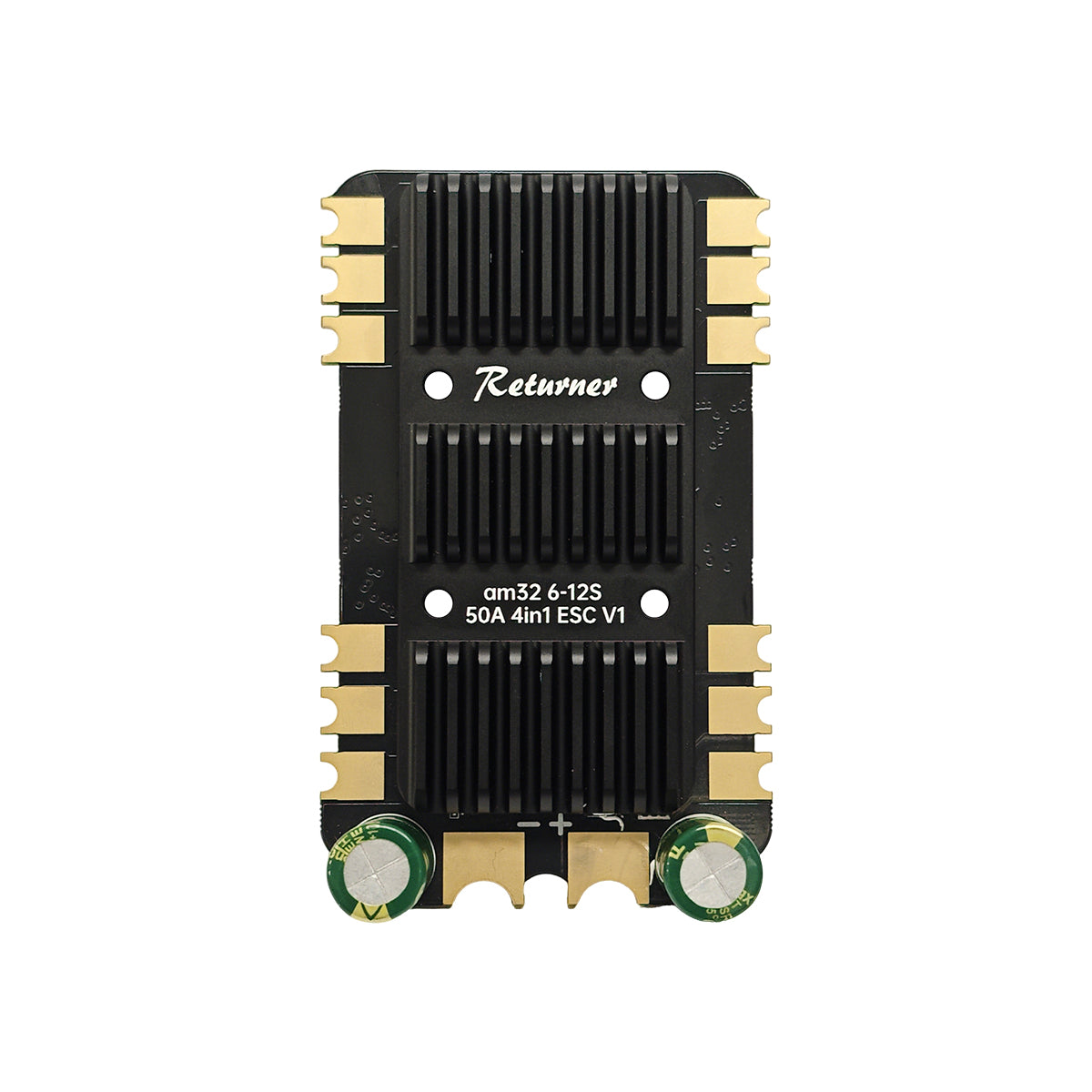

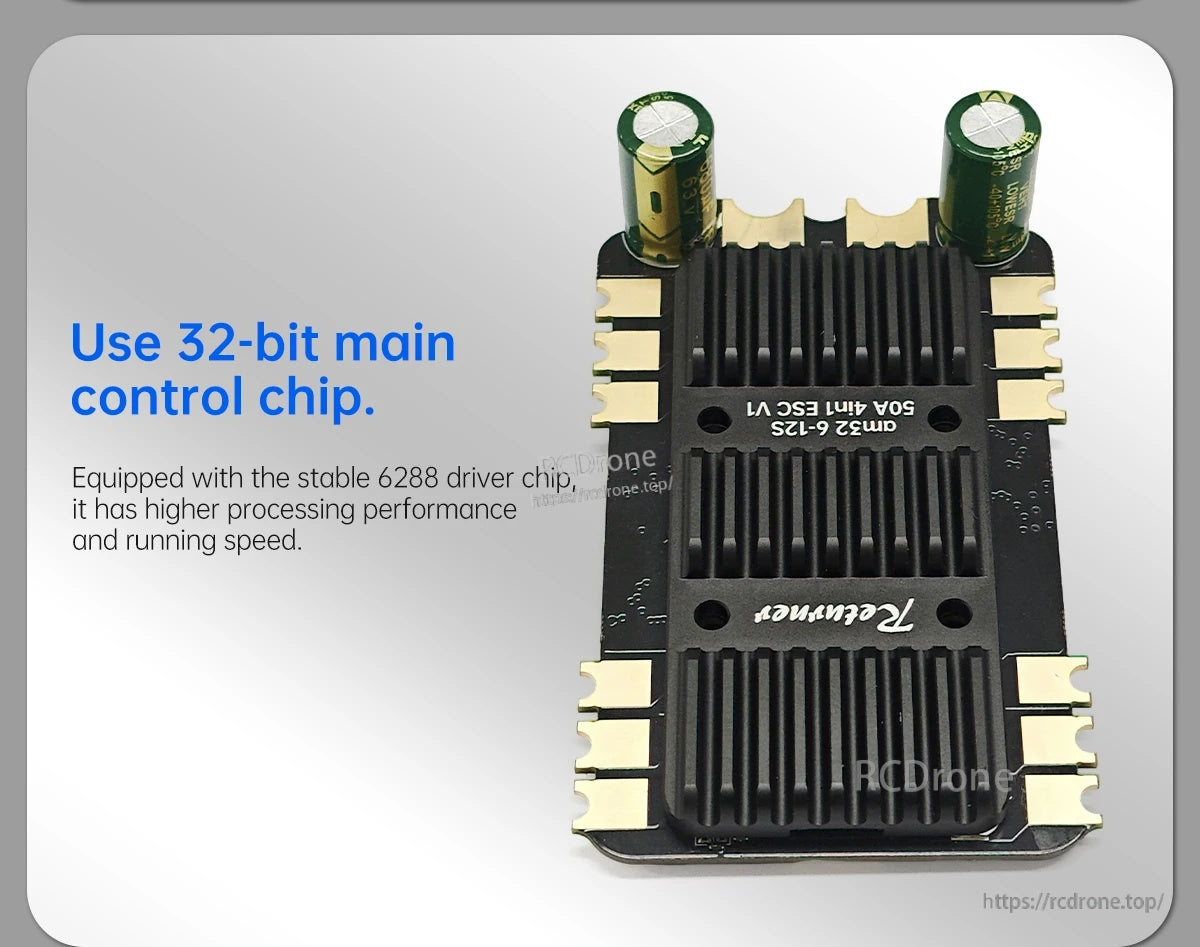

BrotherHobby Returner AM32 6-12S 50A 4-in-1 ESC gebruikt een 32-bits hoofdcontrolechip en bevat onboard condensatoren met een groot koellichaam voor een nette quadbouw.

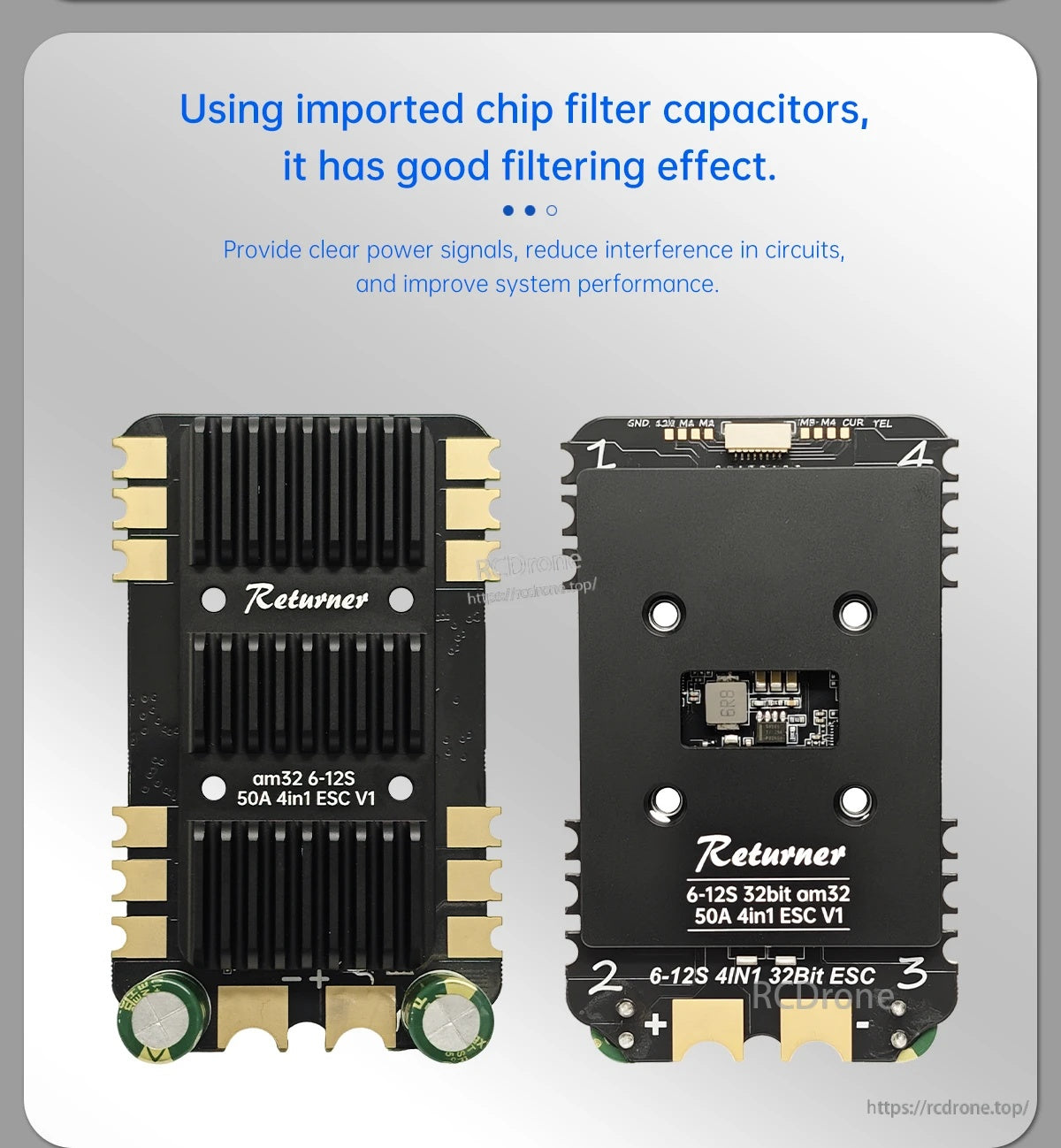

De Returner 6–12S 50A 4-in-1 ESC V1 maakt gebruik van onboard filtercondensatoren om interferentie te verminderen en de voedingssignalen schoner te houden.

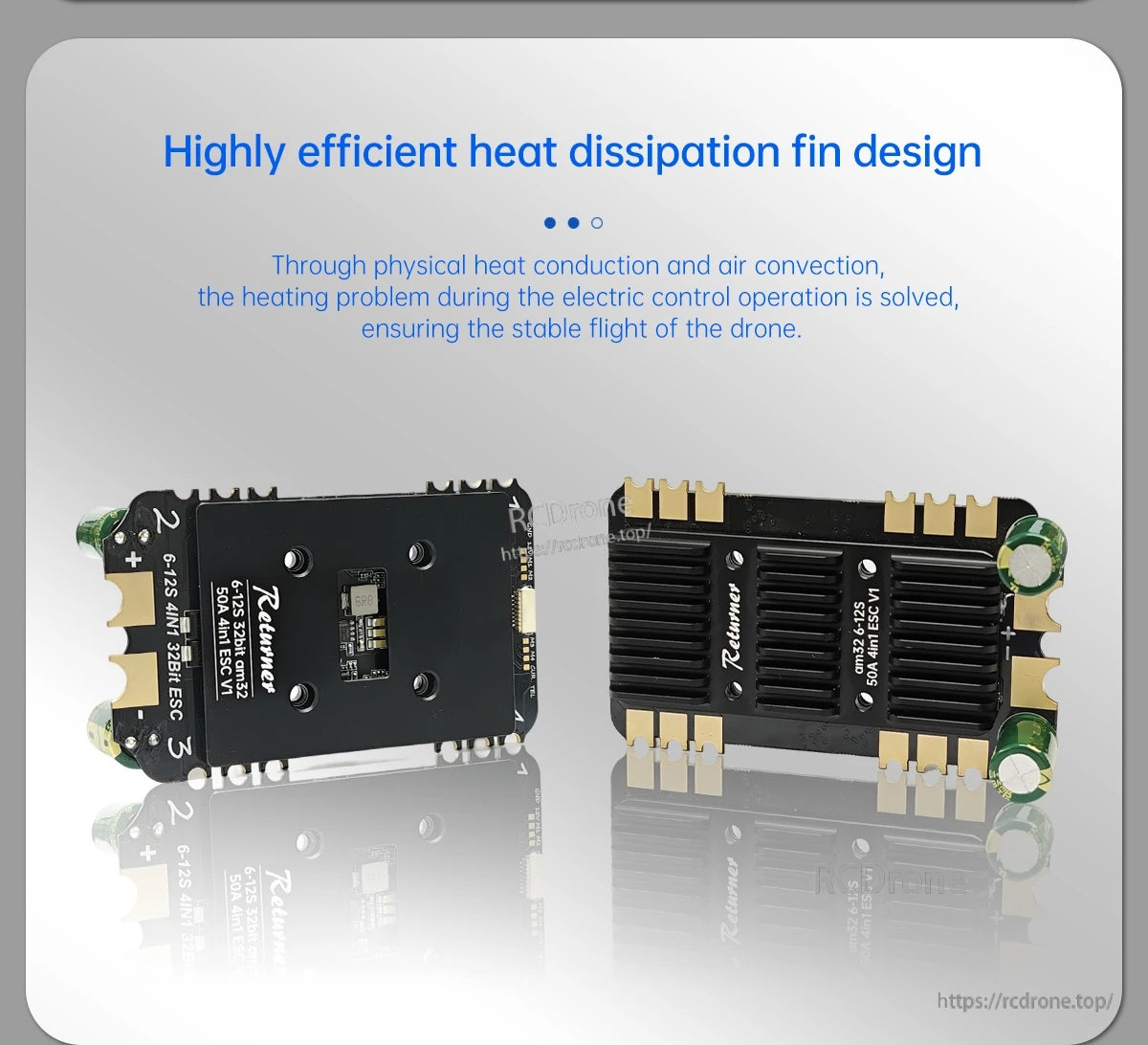

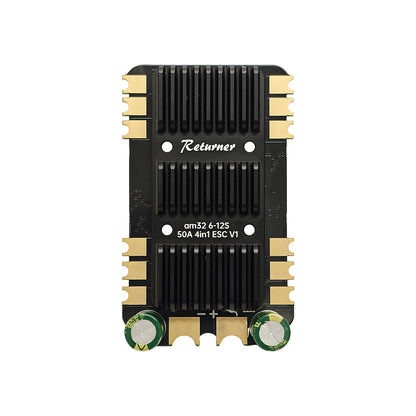

De geventileerde koellichaamindeling op de 4-in-1 ESC helpt de luchtstroom en koeling in een compacte stapel te verbeteren.

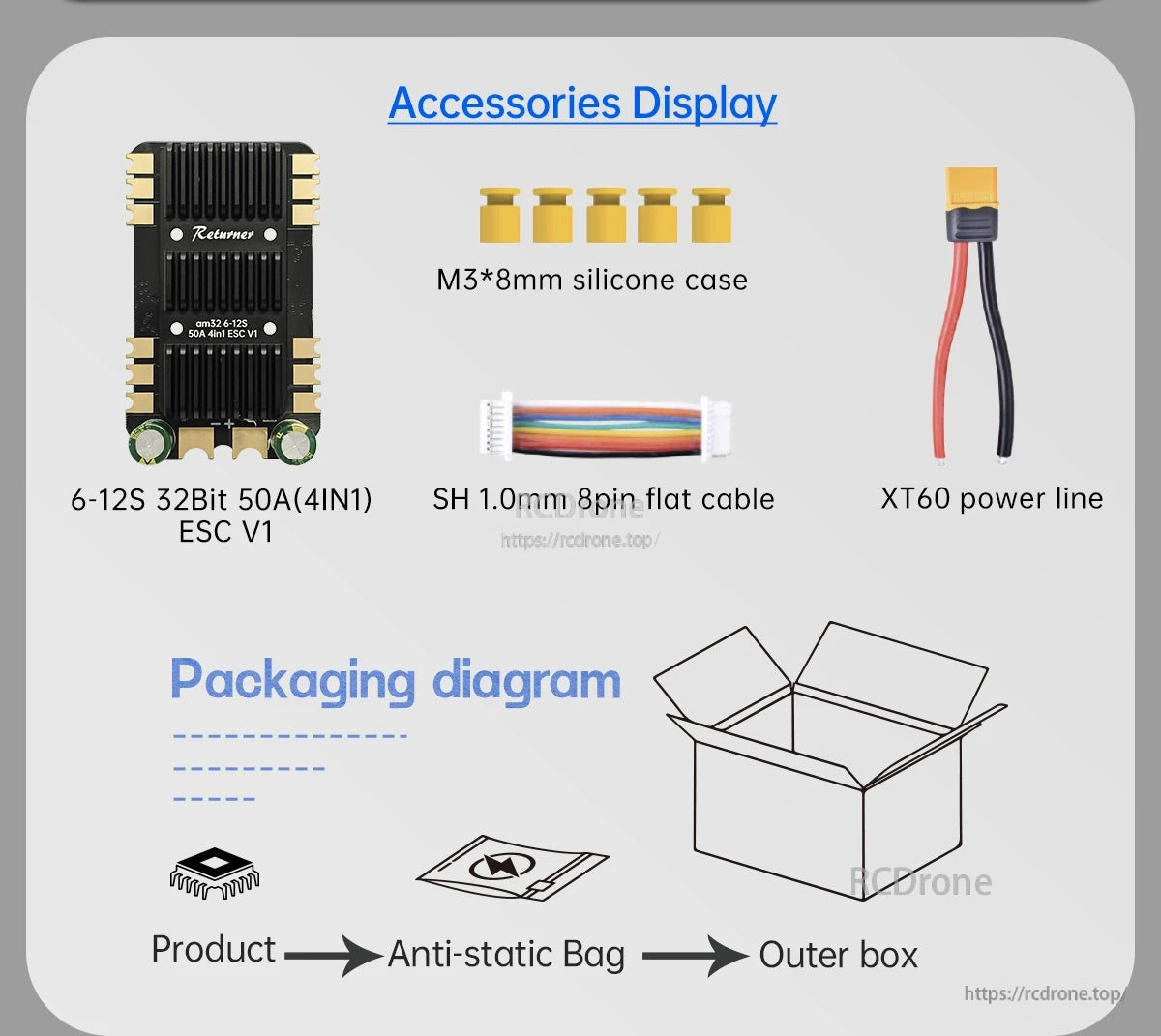

Het pakket van de Returner 50A 4-in-1 ESC V1 bevat een XT60 voedingskabel, een SH 1.0mm 8-pins platte kabel en M3x8mm siliconen doorvoeren voor montage.

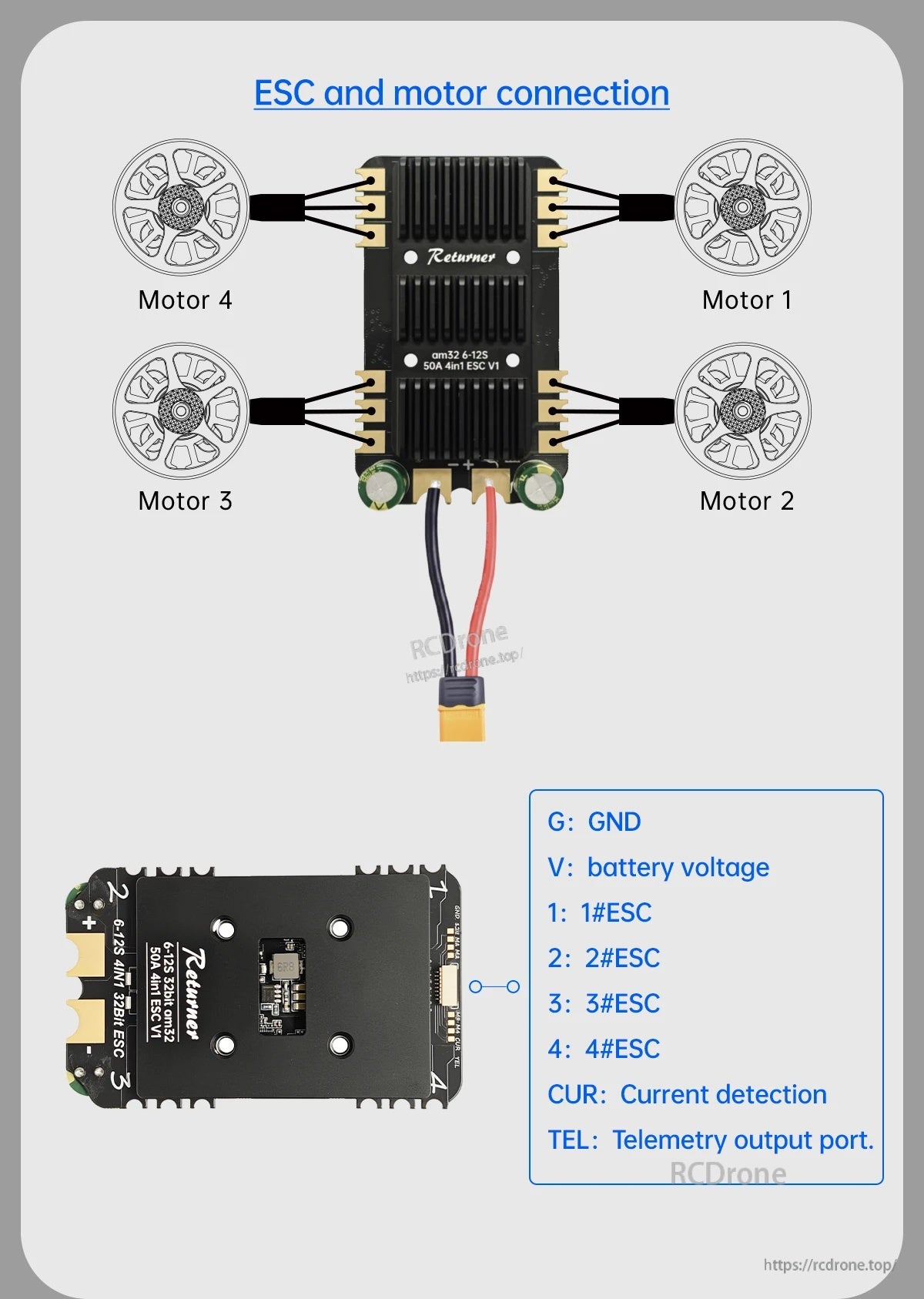

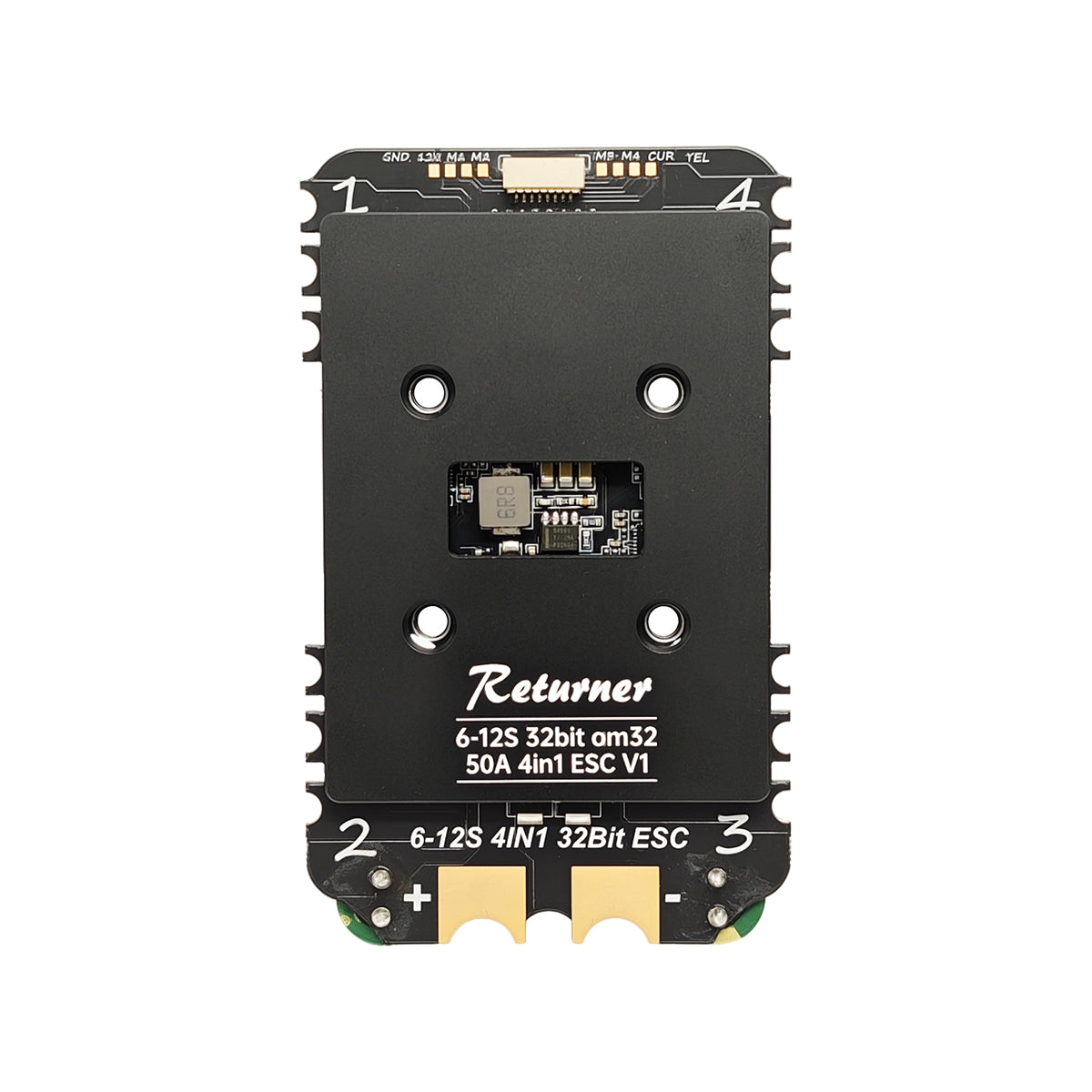

De indeling van de Returner 4-in-1 ESC labelt de verbindingen van Motor 1–4 en markeert duidelijk GND, batterijspanning, stroomdetectie en telemetrie pads voor schonere bedrading.

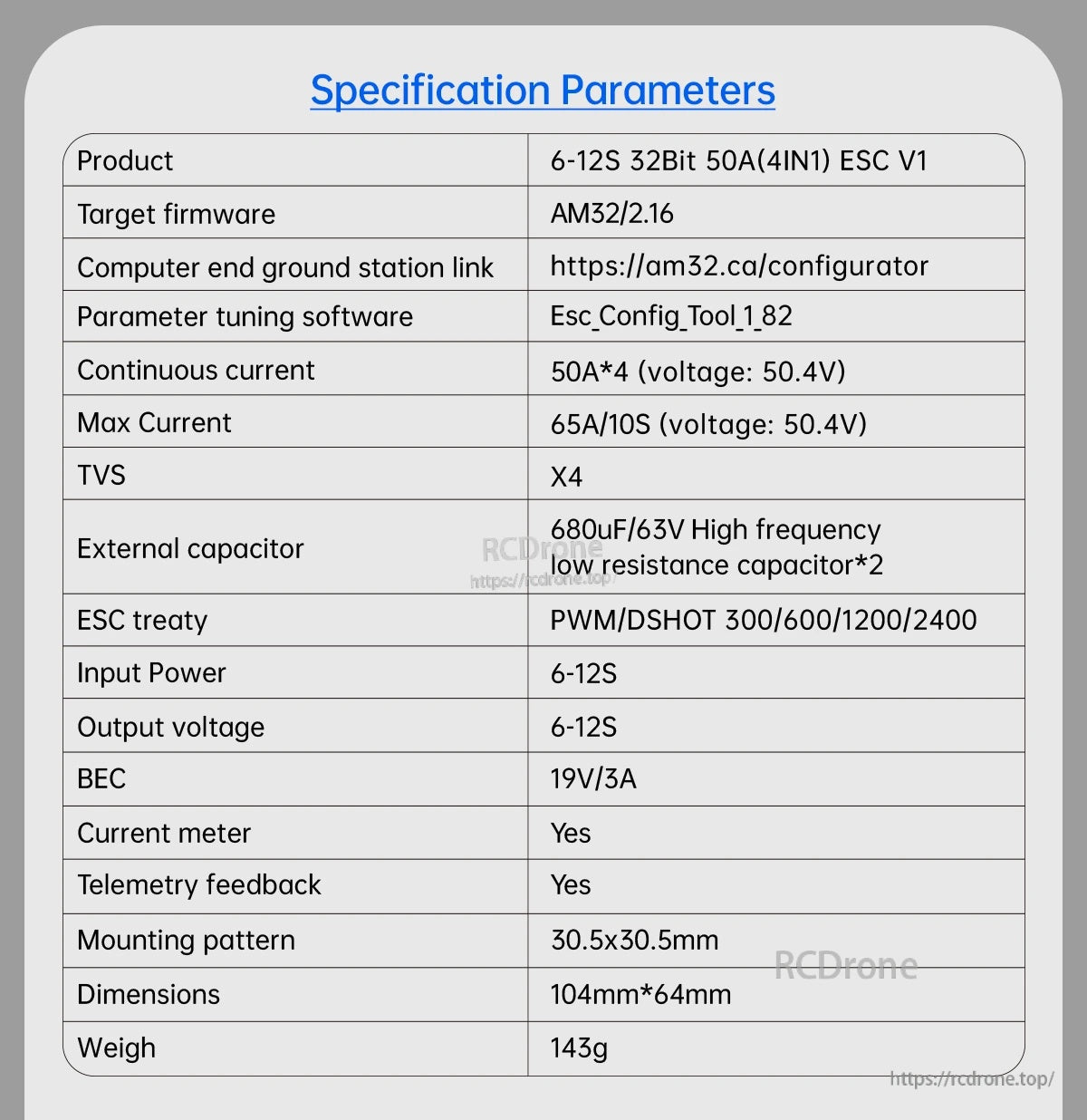

De Returner 4-in-1 ESC is beoordeeld voor 6–12S invoer, 50A per kanaal met AM32 firmware, en bevat een 19V/3A BEC plus telemetrie feedback.

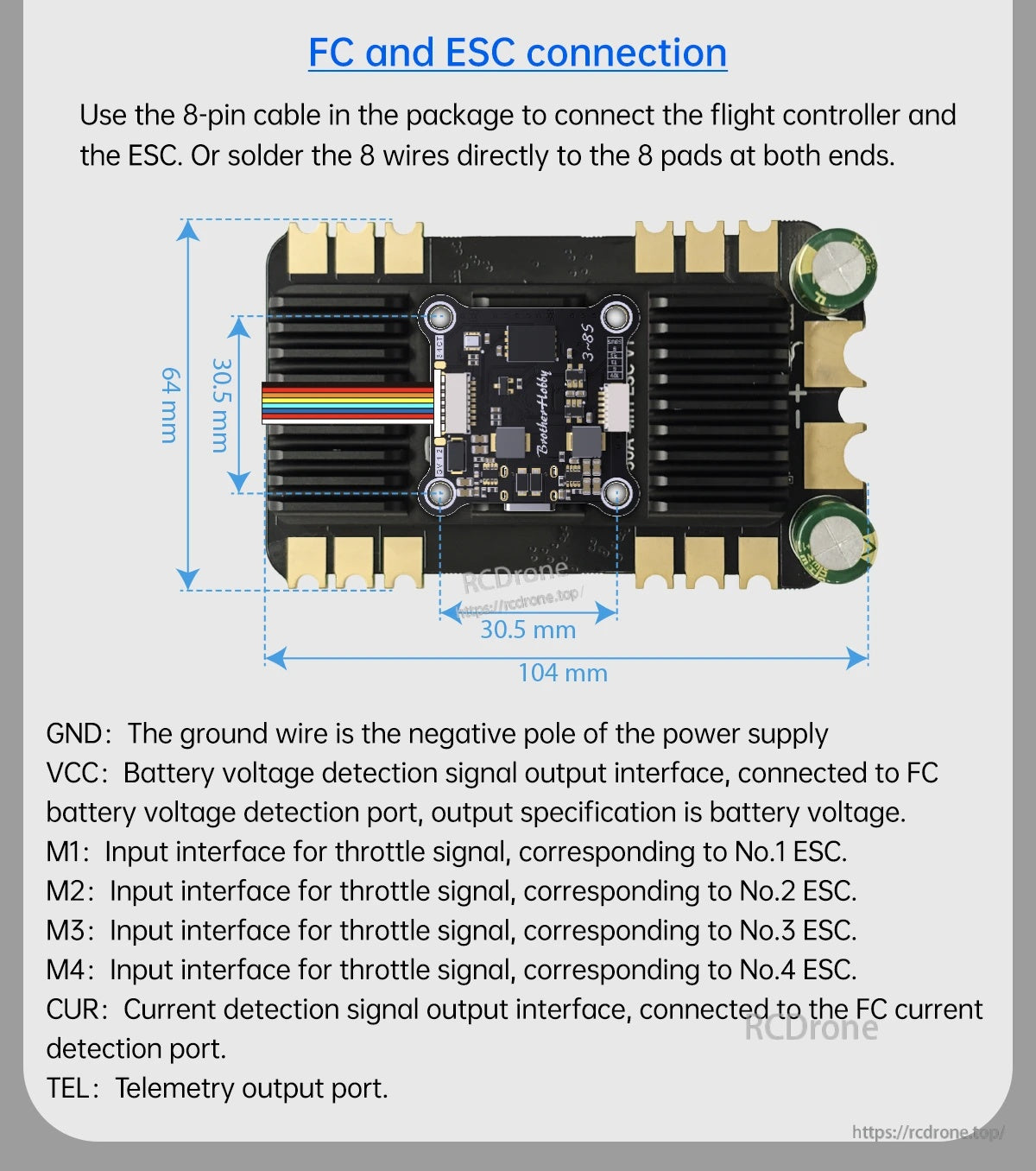

Een 8-pins kabel (of directe soldeerverbinding met de 8 pads) verbindt de vluchtcontroller met GND, VCC, M1–M4, CUR en TEL pads voor stroom, signalen en telemetrie.
