MAD X5225 Lange As IPE 225KV eVTOL Vliegtuig Drone Motor IP35, 12S LiPo, 60x111mm, 10.2kgf, 2877W

MAD

$219.00 USD

Aanbieding Uitverkocht

Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.

KV Optie 225KV

Aantal

Alle details bekijken

Overzicht

MAD X5225 (Langas) IPE is een eVTOL vliegtuig drone motor ontworpen voor efficiëntiegerichte uithoudingsvluchten en werking in zware omstandigheden. Het beschikbare prestatieblad is voor een 225KV-configuratie op 12S LiPo (nominaal), met propellerafhankelijke stuwkracht en temperatuurgrenzen.

Belangrijkste Kenmerken

225KV-configuratie (zoals aangegeven op het prestatieblad).
Anticorrosieve stator.
Geëmailleerde draadgraad: 220C.
Beschermingsgraad: IP35.
Centrifugale warmteafvoer: JA.
Precisiebalans specificaties vermeld voor rotor en motor (mg-niveau).

Specificaties

Motorgegevens

Motormodel	MAD X5225 IPE V1.0
KV	225 KV
Aantal poolparen	14
Stator	Anticorrosief
Verf draad graad	220C
Motorbalans (temperatuur)	180C
Motorformaat	D:60 x 111 mm
Beschermingsgraad	IP35
Kabel lengte	100 mm, 14# AWG (zwart) siliconen
Centrifugale warmteafvoer	JA
Rotorbalans	<= 5 mg
Motorbalans (residuele onbalans)	<= 10 mg
Propeller montage	M8 moer
Asdiameter	IN: 10 mm
Motor montage gaten	D:30 M4 x 4, D:44 M4 x 4
Lagert	EZ0 6900ZZ x1; EZO 6800ZZ x2
Ontwrichtingstest	500 V

Tekening en Montagegaten (zoals gemarkeerd)

Buitendiameter	Ø60
Totaal lengte	111
Lengte segmenten lichaam	56, 55
Diameter voorste functie	Ø14
Diameter schachtstap	Ø8
Schachtlengtes (gemarkeerd)	39.2, 27.5
Draad	M8 x 1
Voorzijde gaten	8-M4
Voorzijde diameters (gemarkeerd)	Ø44, Ø30
Plaat kenmerken (gemarkeerd)	4-Ø4.2, Ø74, Ø70, Ø44, 3.5, Ø8.1, 85, Ø19

Prestatieblad (12S)

Nominale spanning	12S LiPo batterij
Geen belastingstroom	2.45A / 20V
Interne weerstand	25 mΩ
Motor gewicht	506 g
Maximale stroom	68.3 A
Maximaal vermogen	2877 W
Maximaal koppel	2.73 Nm
Maximale stuwkracht	10.2 kg
Aangeraden ESC	MAD AMPX 80A (5-14S)
Aangeraden propellers	19x10, 20x10
Gewicht bij opstijgen van de enkele rotor	3 kg ~ 4.5 kg
UAV gewicht bij opstijgen (12S-36V)	18 kg (quadcopter); 27 kg (hexacopter); 36 kg (octocopter)
Max (temperatuurlimiet label)	105C

Testgegevens Tabel (12S, FALCON 19x10)

Throttle (%)	Spanning (V)	Stroom (A)	Ingangsvermogen (W)	Uitgangsvermogen (W)	Koppel (Nm)	RPM	Stuwkracht (gf)	Efficiëntie (gf/W)
30	44.28	4.12	182.4	77.7	0.270	2749	1113	6.1
35	44.18	5.75	254.0	130.0	0.380	3268	1573	6.2
40	44.13	7.71	340.2	191.7	0.493	3714	2061	6.1
45	44.04	9.69	426.7	257.6	0.596	4128	2477	5.8
50	43.96	11.98	526.6	336.7	0.716	4490	2910	5.5
55	43.89	14.5	636.4	420.8	0.824	4877	3336	5.2
60	43.8	17.83	781.0	541.1	0.987	5235	4000	5.1
65	43.62	21.41	933.9	666.8	1.142	5576	4631	5.0
70	43.49	24.93	1084.2	792.1	1.276	5928	5143	4.7
75	43.32	29.57	1281.0	952.7	1.440	6318	5836	4.6
80	43.18	34.76	1500.9	1130.5	1.613	6693	6440	4.3
85	43	40.84	1756.1	1336.6	1.814	7036	7207	4.1
90	42.75	47.73	2040.5	1566.7	2.033	7359	7979	3.9
95	42.53	54.41	2314.1	1776.6	2.209	7680	8546	3.7
100	42.31	61.8	2614.8	1999.5	2.403	7946	8996	3.4

Max (label in tabel): 72C

Testgegevens Tabel (12S, FALCON 20x10)

Throttle (%)	Spanning (V)	Stroom (A)	Ingangsvermogen (W)	Uitgangsvermogen (W)	Koppel (Nm)	RPM	Stuwkracht (gf)	Efficiëntie (gf/W)
30	44.3	4.2	186.1	92.9	0.322	2754	1288	6.9
35	44.22	5.99	264.9	151.4	0.442	3271	1757	6.6
40	44.16	8.07	356.4	222.0	0.571	3713	2255	6.3
45	44.05	10.25	451.5	297.3	0.693	4097	2722	6
50	43.96	12.98	570.6	395.1	0.846	4460	3254	5.7
55	43.88	16	702.1	499.6	0.991	4814	3820	5.4
60	43.74	19.61	857.7	624.1	1.151	5178	4457	5.2
65	43.61	23.4	1020.5	760.4	1.315	5522	5040	4.9
70	43.44	27.72	1204.2	910.8	1.490	5837	5716	4.7
75	43.27	32.89	1423.2	1088.5	1.672	6217	6329	4.4
80	43.07	39.2	1688.3	1305.2	1.902	6553	7273	4.3
85	42.89	45.21	1939.1	1499.9	2.077	6896	7933	4.1
90	42.66	52.36	2233.7	1724.3	2.285	7206	8758	3.9
95	42.41	60.26	2555.6	1966.6	2.504	7500	9465	3.7
100	42.13	68.29	2877.1	2213.9	2.730	7744	10211	3.5

Max (label in tabel): 97C

Testnotities (zoals vermeld op het blad)

Analytische grafieklegenda: I = Stroom, P = Ingangsvermogen, b7 = Elektrische efficiëntie, T = Duwkracht, N = Rotatiesnelheid.
Gegevens gemeten met een ingangs spanning van 48 V, bij een temperatuur van 25C en zeeniveau; rotatiesnelheid aangepast door het gaspedaal.
Waarden zijn theoretisch en alleen ter referentie.
Bij kamertemperatuur 25C en zonder extra koeling: stroom boven 68A is een niet-werkzone; 23-68A is een kortetermijn (ongeveer 10-30s) werkzone; onder 23A is een duurzame werkzone.
Controleer de looptijd van de motor op basis van de temperatuur van de werkomgeving en de warmteafvoeromstandigheden.

Voor vragen over bedrading, ESC-matching en integratie, neem contact op met de ondersteuning op support@rcdrone.top or https://rcdrone.top/ .

Wat is inbegrepen

Motor x1
Propelleradapter x1
M8-moer x1
Propplaat x1
Kruisplaat x1
4.0 mm bullet connector x3
Krimpbare buis x3
M4 x 12 motor schroeven x3
M4 x 12 mm platte kop machine schroef x4
M4 set schroeven x4
Sticker x2

Toepassingen

eVTOL vaste vleugel vliegtuigen en op uithoudingsvermogen gerichte UAV-bouw
12S multicopters (quadcopter/hexacopter/octocopter), gebaseerd op de gegeven startgewicht richtlijnen

Details

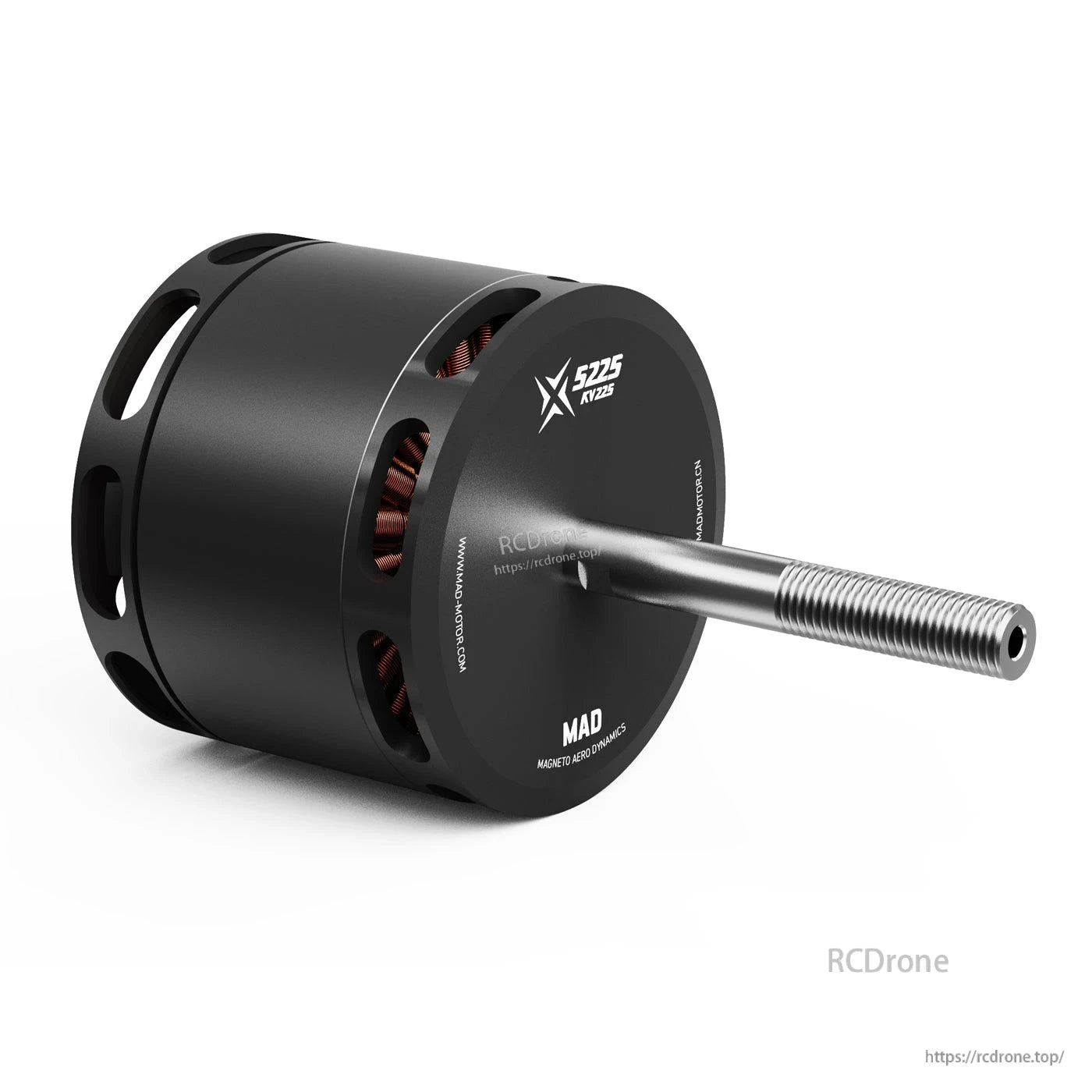

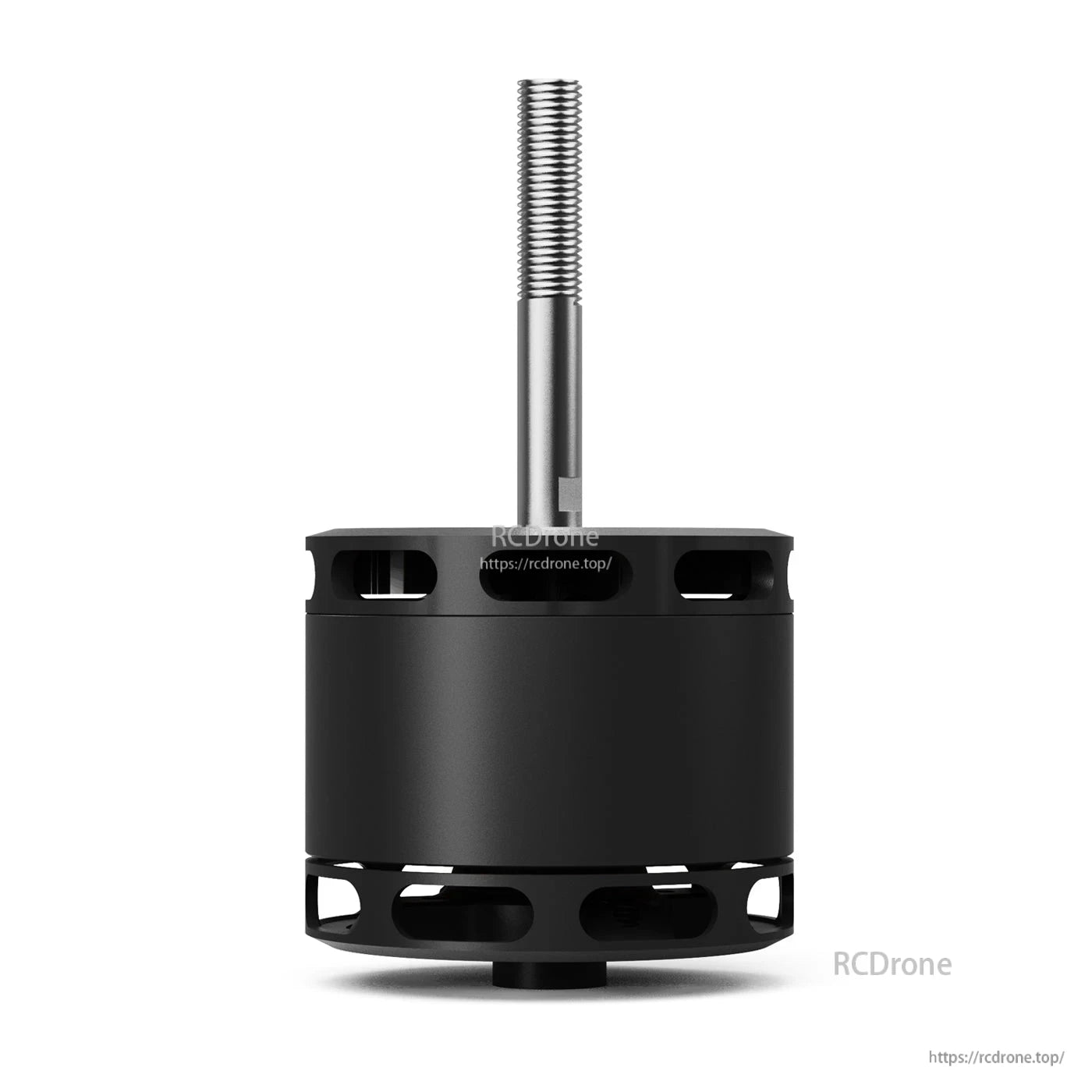

MAD X5225 (Long Shaft) IPE eVTOL Airplane Drone Motor

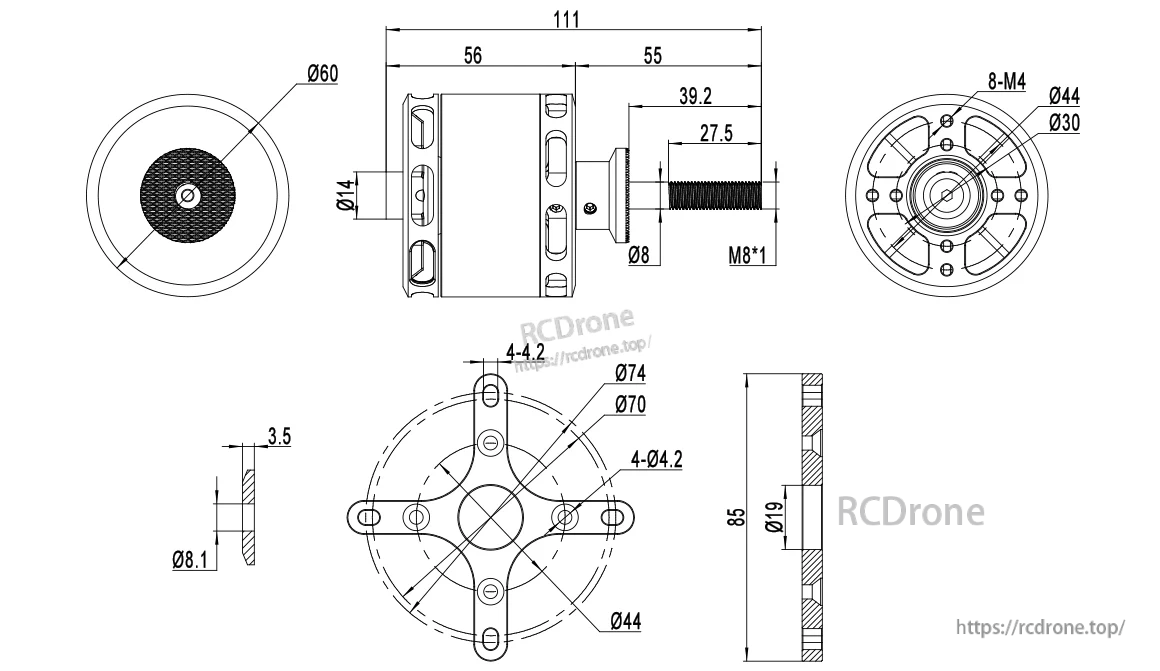

MAD X5225 lange-as motor tekeningen bieden belangrijke afmetingen voor montage, inclusief 111 mm totale lengte, een M8x1 as, en 4x M4 boutgaten.

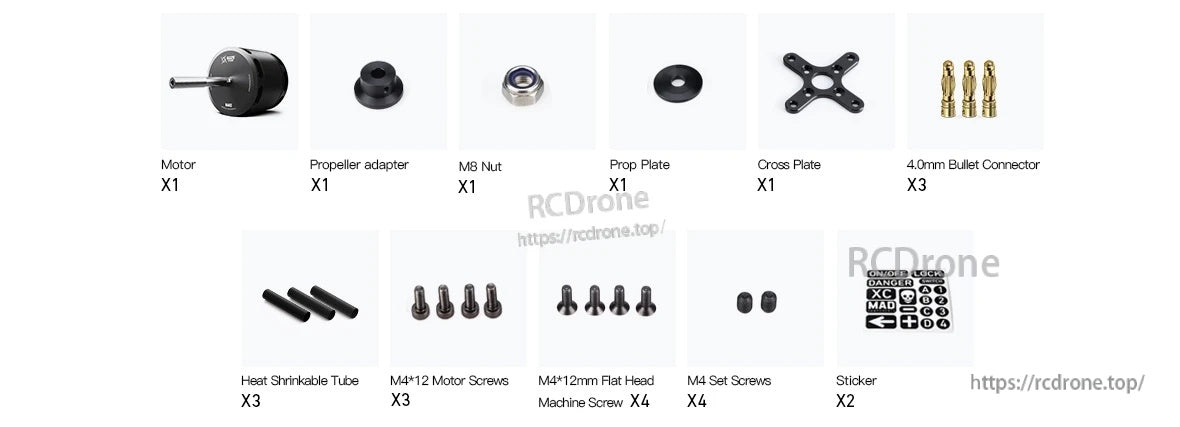

Het MAD X5225 motorpakket bevat de propelleradapter, montagesteunen, schroeven, krimp, en 4.0mm bullet connectors voor installatie.

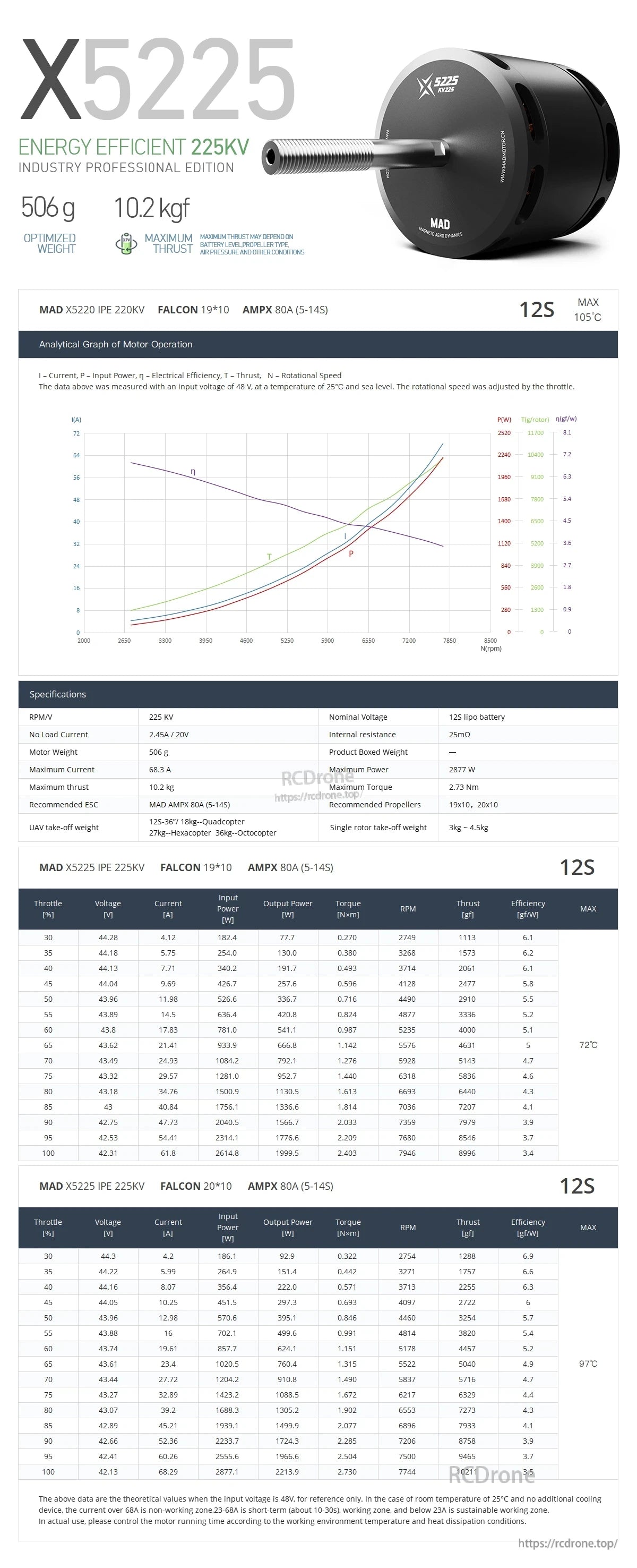

MAD X5225 225KV lange-as motor bevat een prestatiecurve en belangrijke specificaties zoals 506 g gewicht, 10.2 kgf stuwkracht, en 12S ondersteuning voor eVTOL bouw.
