SpeedyBee Master 5 V1/V2 Programmeerbare 2812 Cellulaire LED Board {20}, 21x19x4.7mm, 1g
SpeedyBee Master 5 V1/V2 Programmeerbare 2812 Cellulaire LED Board {20}, 21x19x4.7mm, 1g
SpeedyBee
Kan beschikbaarheid voor afhalen niet laden
Overzicht
SpeedyBee Master 5 V1/V2 Programmeerbare 2812 Cellulaire LED is een compact LED-bord met het label “Master 2812 LED {20}”, ontworpen voor programmeerbare verlichtingsopstellingen en integratie met vluchtcontrollers (FC).
Belangrijkste Kenmerken
- “Manieren om te verbinden”: ondersteunt solderen en connector (vrij-solderen) verbinding met FC
- Verbind LED-strip via connector; plug connector direct in
- Solderen kabel met FC
- Gratis schokbestendig schuim inbegrepen (ter bescherming van ESC)
Voor compatibiliteitsvragen, neem contact op support@rcdrone.top or bezoek https://rcdrone.top/.
Specificaties
Afmetingen en Gewicht
| Grootte | 21 mm x 19 mm |
| Dikte | 4.7 mm |
| Gewicht | 1 g |

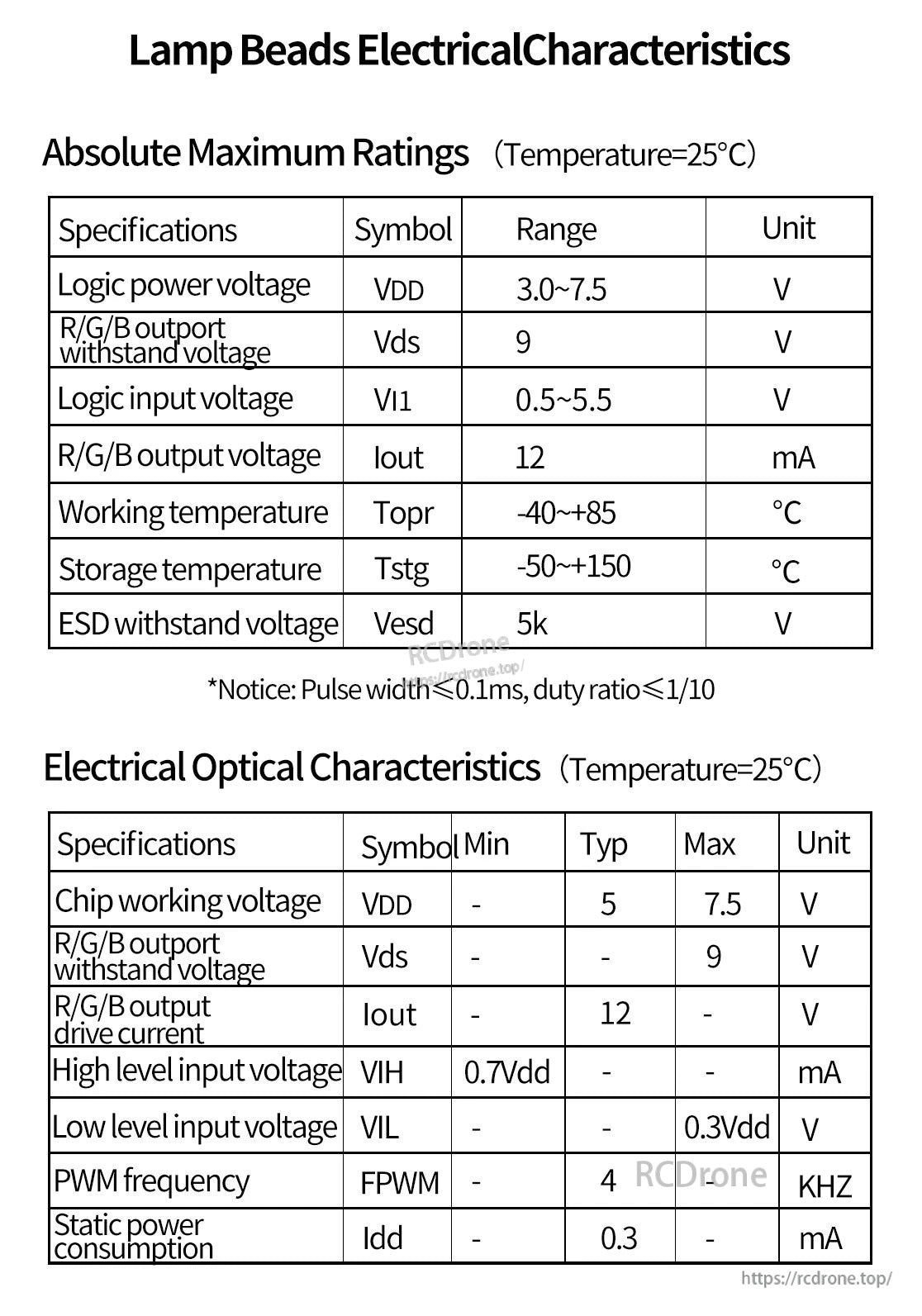

Lamp Kralen Elektrische Kenmerken
Absolute Maximale Waarden (Temperatuur = 25°C)
| Specificatie | Symbool | Bereik | Eenheid |
|---|---|---|---|
| Logica voedingsspanning | VDD | 3.0~7.5 | V |
| R/G/B uitgangspanning weerstand | Vds | 9 | V |
| Logica ingangs spanning | VI1 | 0.5~5.5 | V |
| R/G/B-uitgang (Iout) | Iout | 12 | mA |
| Werkingstemperatuur | Topr | -40~+85 | °C |
| Opslagtemperatuur | Tstg | -50~+150 | °C |
| ESD-weerstandsspanning | Vesd | 5k | V |
*Opmerking: Pulsbreedte <= 0.1 ms, duty ratio <= 1/10
Elektrische Optische Kenmerken
(Temperatuur = 25°C)
| Specificatie | Symbool | Min | Typ | Max | Eenheid |
|---|---|---|---|---|---|
| Chip werkspanning | VDD | - | 5 | 7.5 | V |
| Uithoudingsspanning R/G/B-uitgang | Vds | - | - | 9 | V |
| R/G/B uitgangsdrijfstroom | Iout | - | 12 | - | V |
| Hoog niveau ingangs spanning | VIH | 0.7Vdd | - | - | mA |
| Laag niveau ingangs spanning | VIL | - | - | 0.3Vdd | V |
| PWM frequentie | FPWM | - | 4 | - | KHZ |
| Statische stroomverbruik | Idd | - | 0.3 | - | mA |

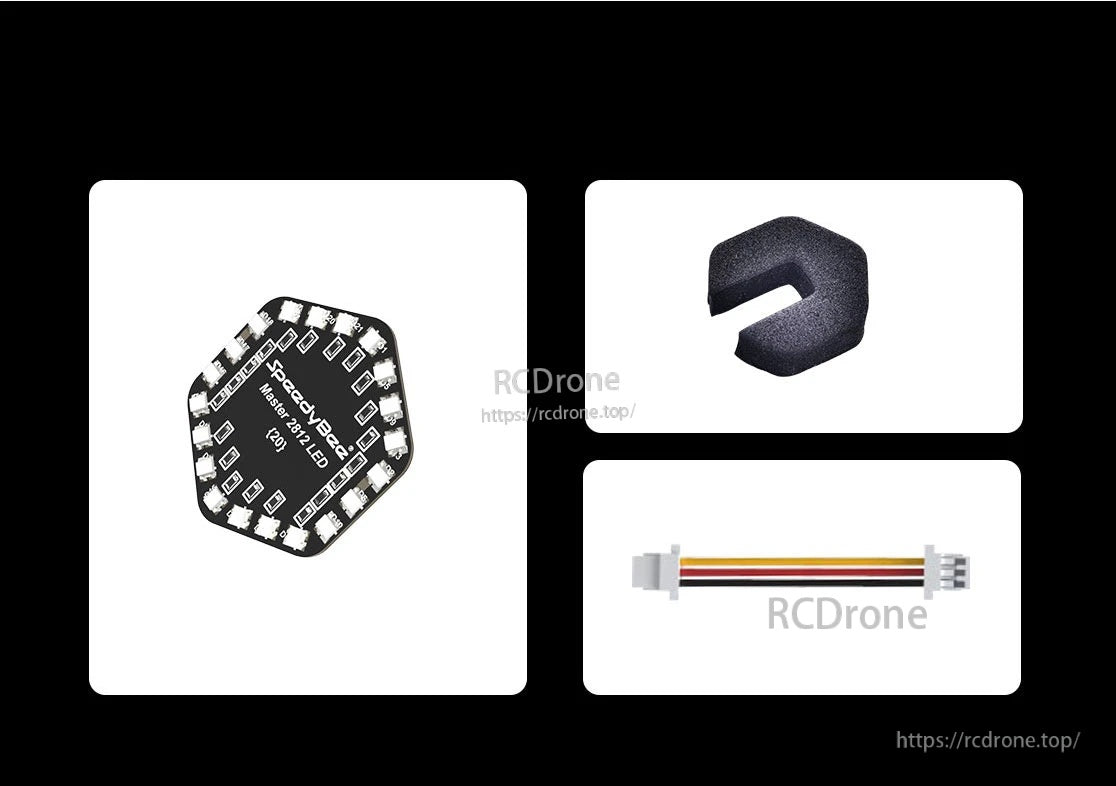

Wat is inbegrepen
- SpeedyBee Master 2812 LED bord {20}
- Schokbestendig schuim
- Aansluitsnoer
Toepassingen
- Programmeerde LED-verlichting op RC/FPV-bouwprojecten
- FC-verbonden LED-installaties (connector of gesoldeerde bedrading)
Details

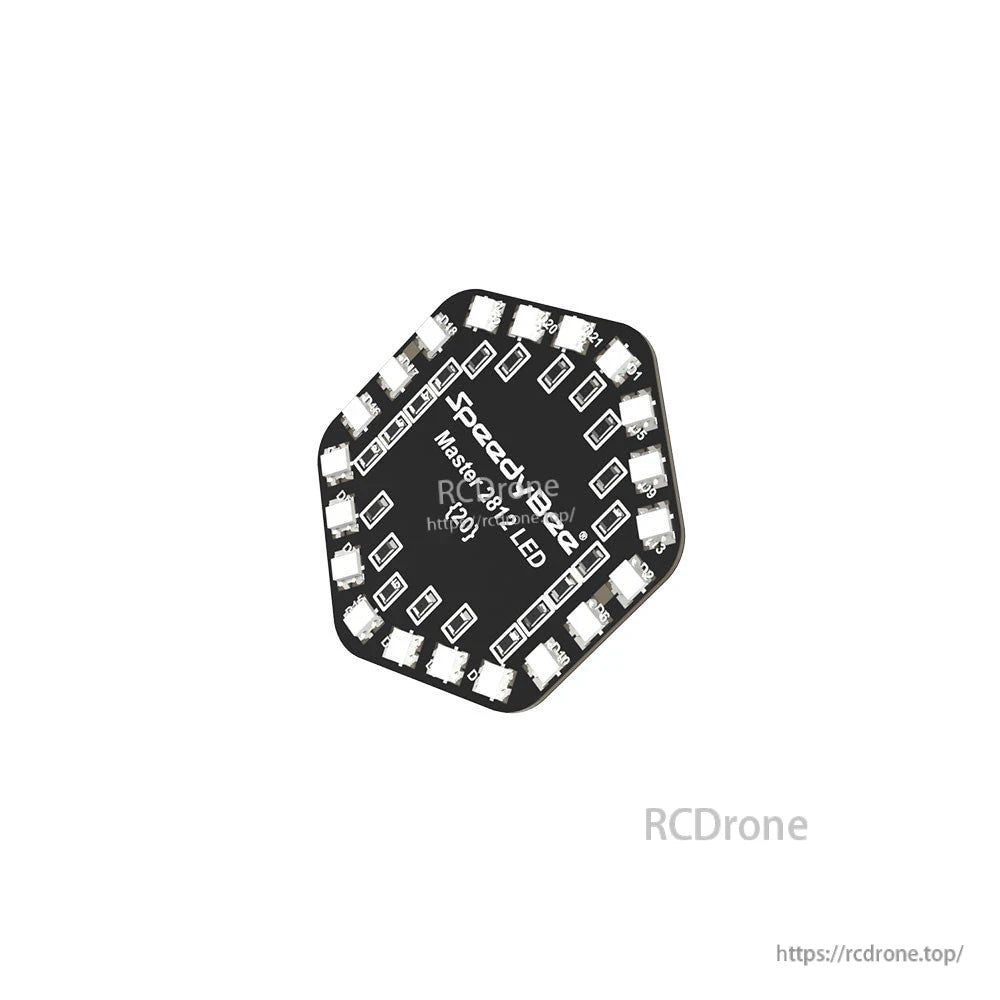

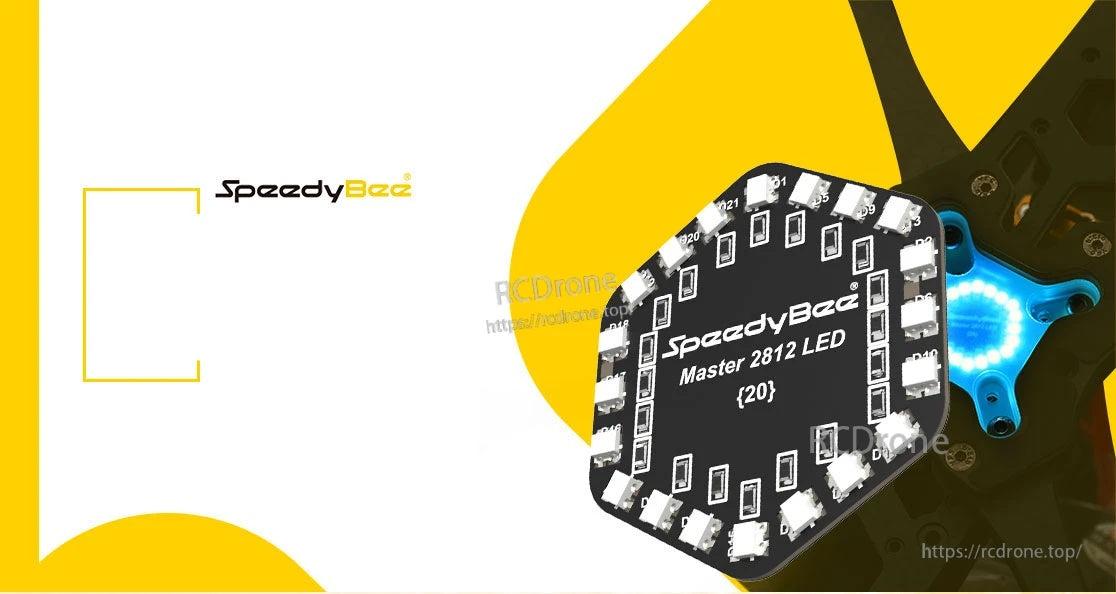

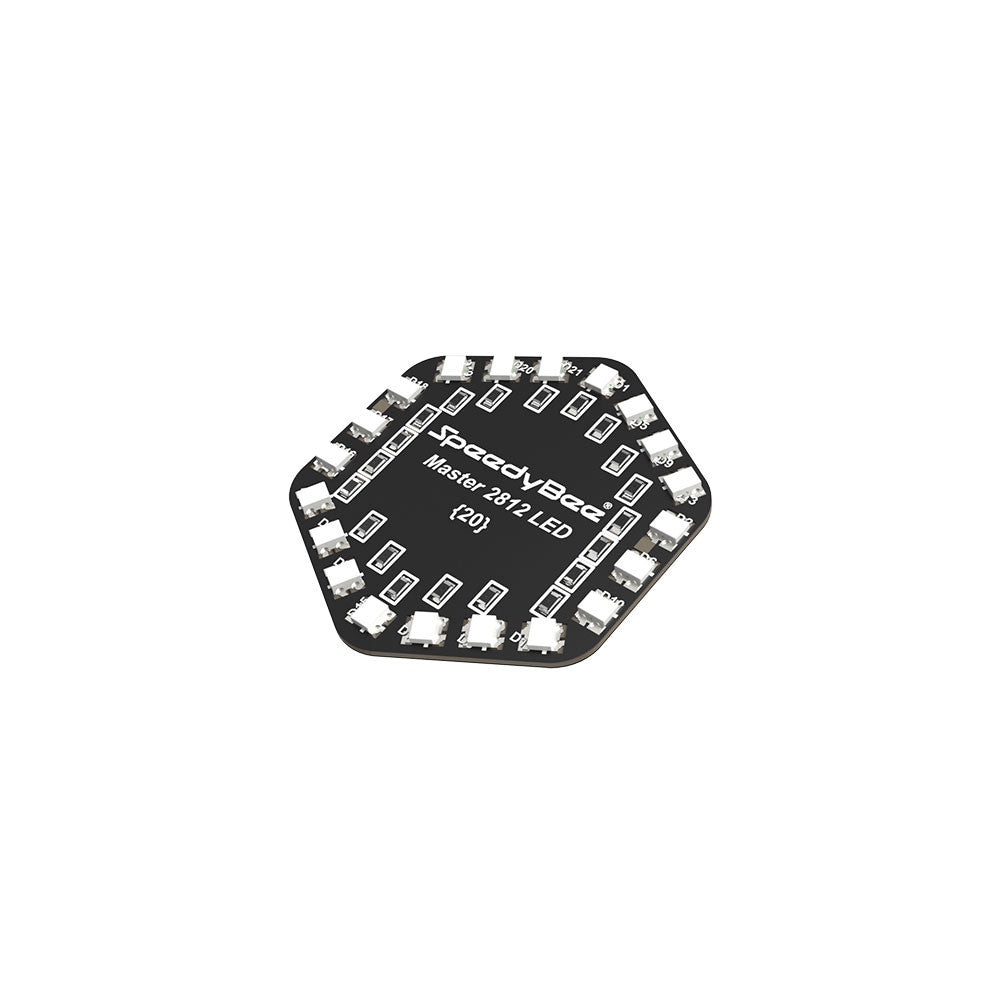

De SpeedyBee Master 2812 LED {20} bord gebruikt een compact ontwerp met perimeter-LED's voor schone, gelijkmatige verlichting op uw bouwproject.

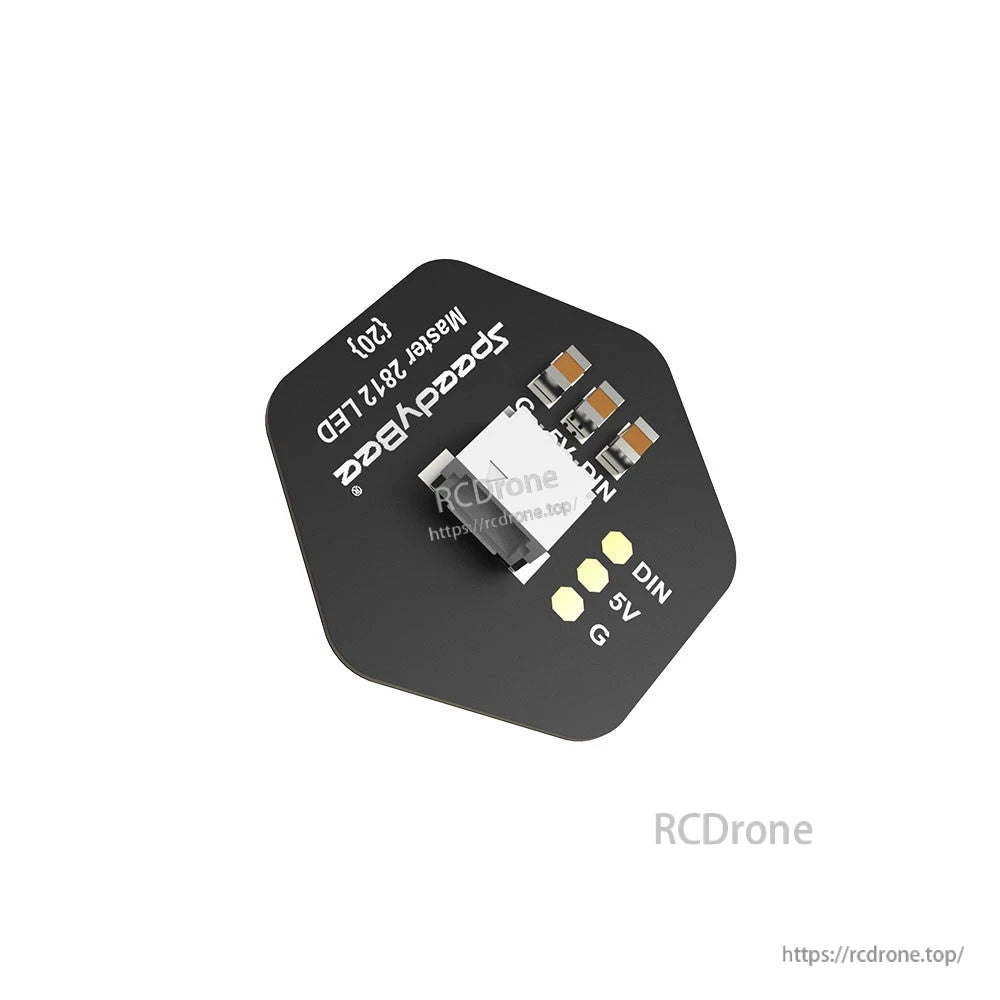

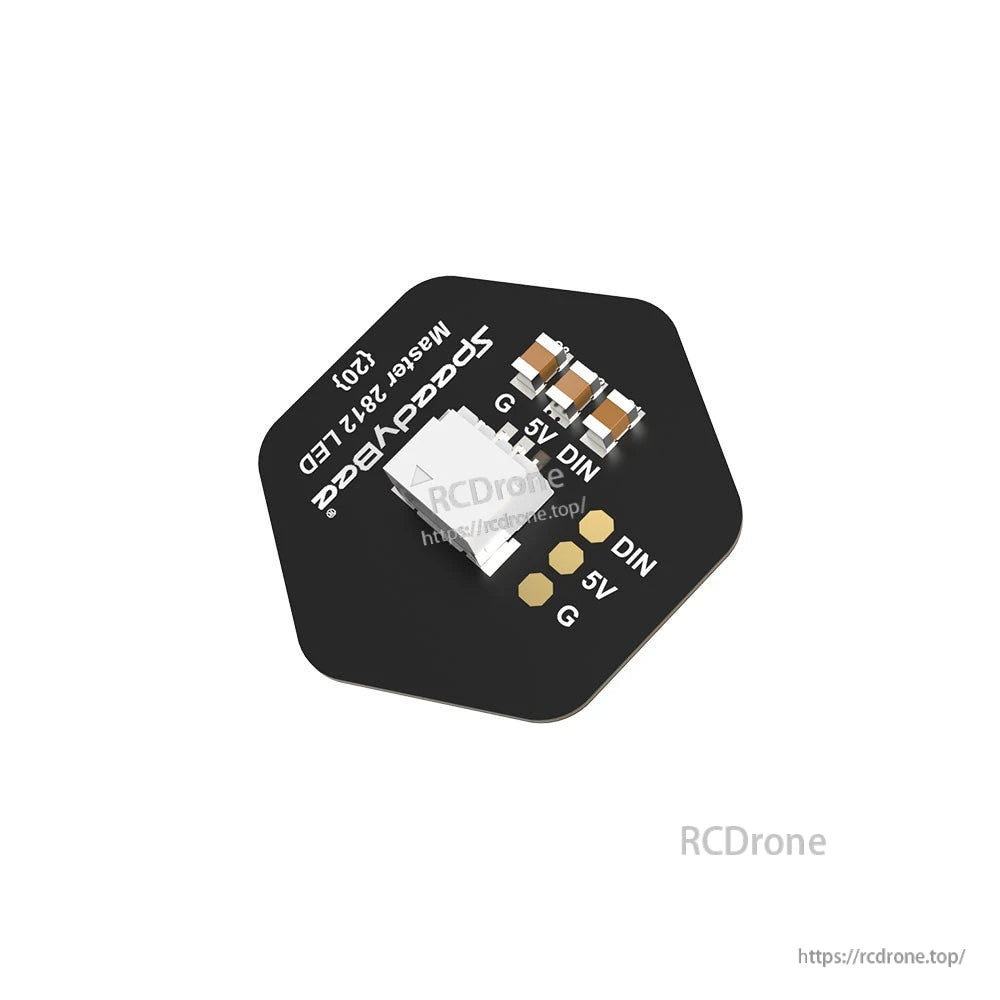

De SpeedyBee Master 2812 LED borden zijn aangesloten op 5V, GND en DIN-pads voor eenvoudige adresseerbare verlichting op uw bouwproject.

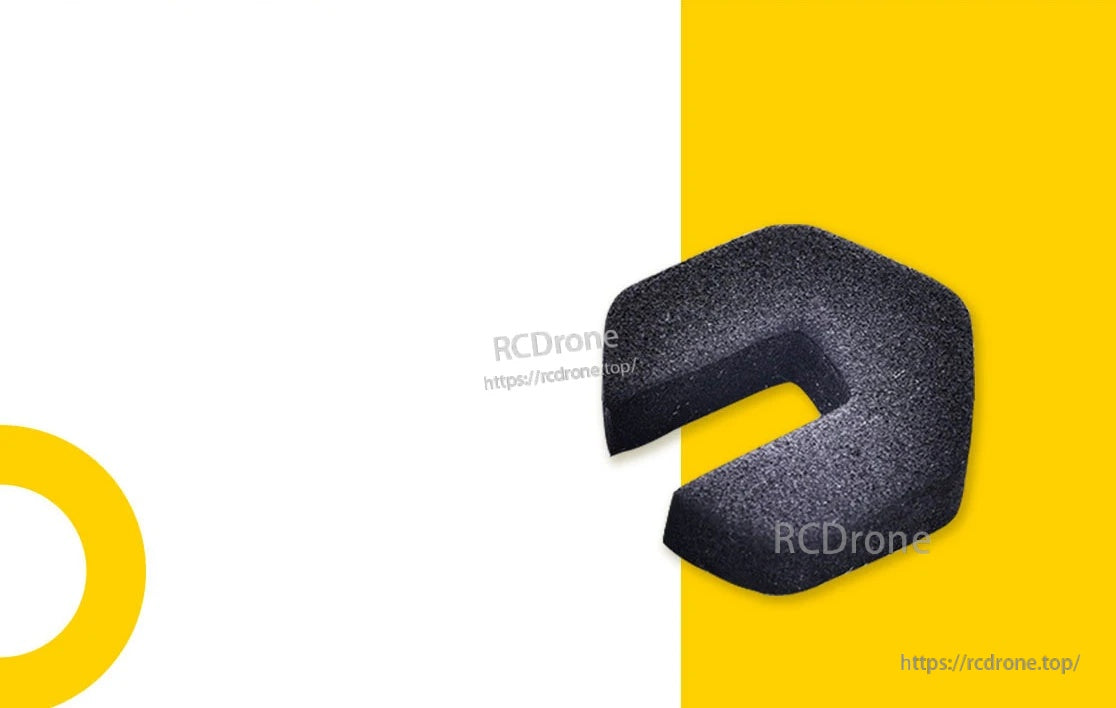

De dichte zwarte schuimrubberen pad biedt een eenvoudige kussen en spacer ter bescherming van componenten tijdens de installatie.

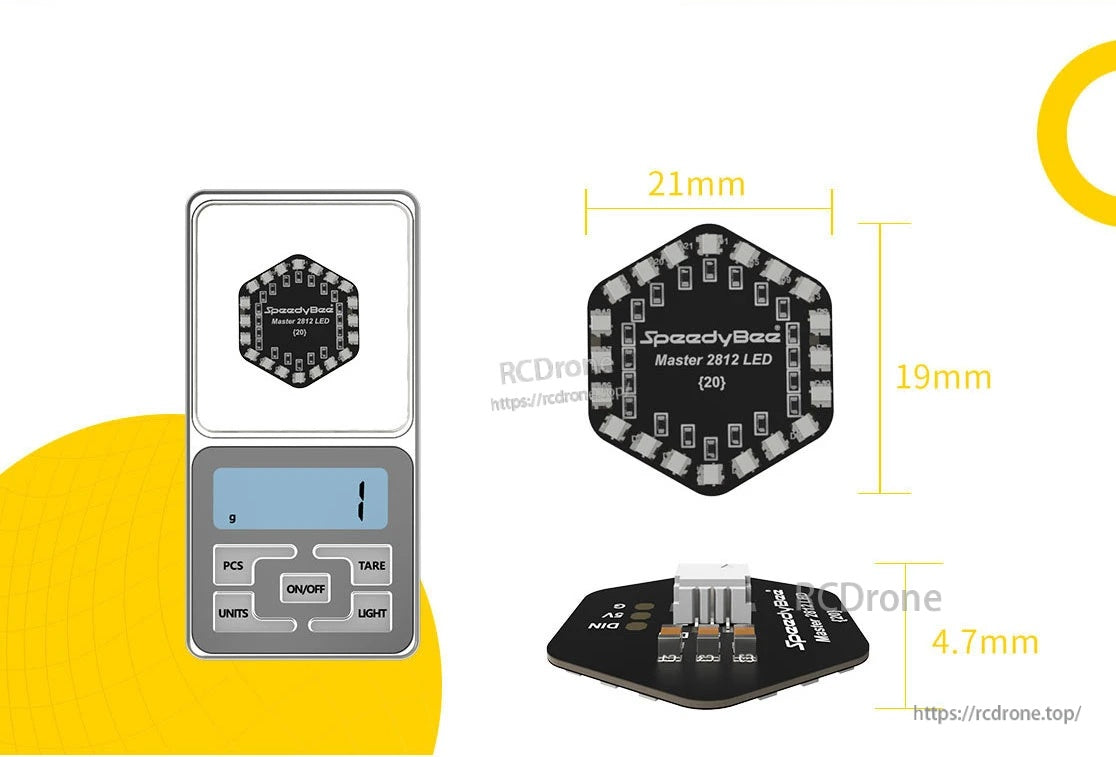

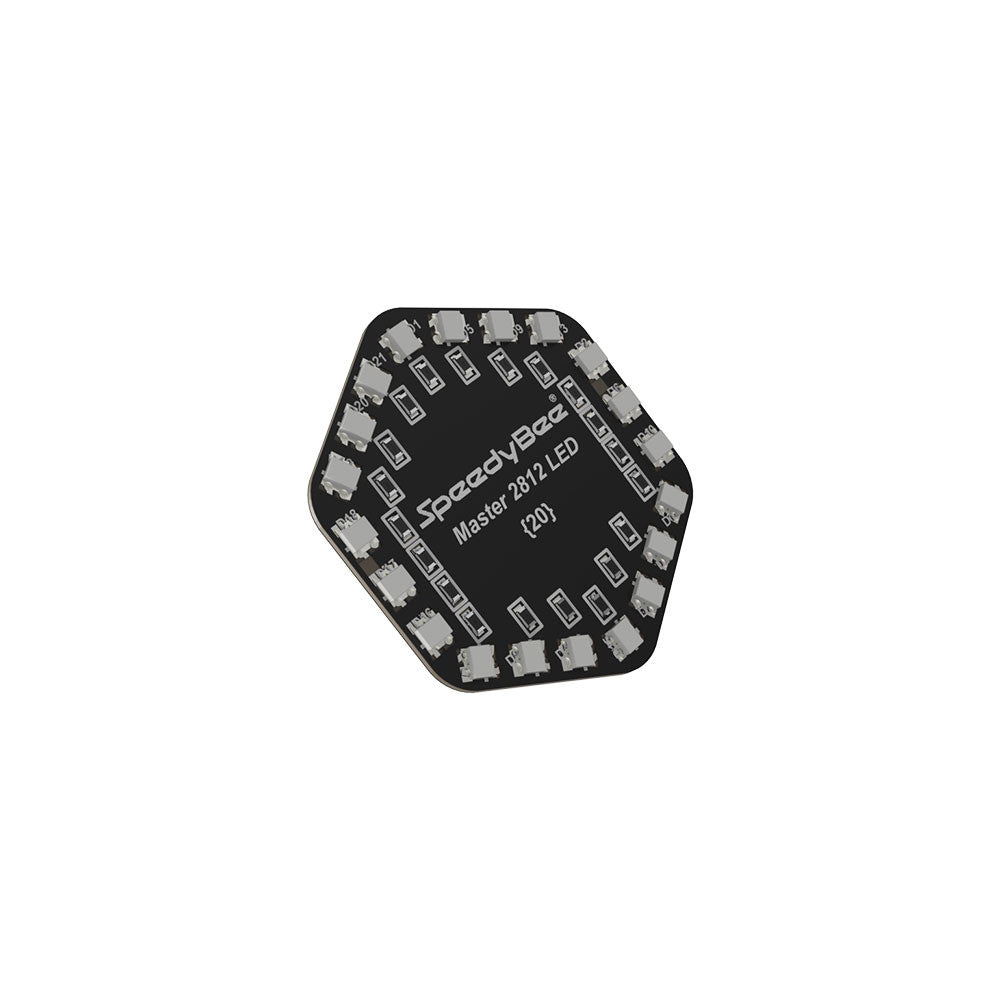

De SpeedyBee Master 2812 cellulaire LED-bord gebruikt een compact 21 x 19mm hex-ontwerp met 20 LED's en een profiel van 4,7mm voor compacte bouwprojecten.
WS2812/2812 lamp bead elektrische kenmerken lijst een 3.0–7.5V logica voedingsbereik en een werktemperatuurbereik van -40 tot +85°C.
De SpeedyBee Master 5 2812 LED board bevat een schuim montagedoek en een kleine 4-draads kabel voor snelle installatie.
