SteadyWin DD8015 Robotmotor — Direct Drive Servo, 24V (12~40V), RS485 & CAN, Enkelvoudige 14-bits encoder, 1.2 N.m Nominaal

SteadyWin DD8015 Robotmotor — Direct Drive Servo, 24V (12~40V), RS485 & CAN, Enkelvoudige 14-bits encoder, 1.2 N.m Nominaal

SteadyWin

$164.40 USD
$164.40 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Versie
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

SteadyWin DD8015 Robotmotor is een direct-drive servomotor die is ontworpen voor precisiebeweging controle in robotica en automatisering. De motor beschikt over een ingebouwde enkele omwenteling absolute encoder, RS485 en CAN-communicatie, en een compact formaat voor integratie in humanoïde robots, robotarmen, viervoeters, AGV's en vergelijkbare systemen.

Belangrijkste Kenmerken

  • Directe aandrijving met ingebouwde encoder — Enkele omwenteling absolute encoder met 14-bits resolutie voor positie bewustzijn en herhaalbaarheid.
  • Industriële communicatie — RS485 en CAN interfaces voor integratie met gangbare bewegingscontrole netwerken.
  • Breed spanningsbereik — Werkt over 12~40V met een nominale spanning van 24V.
  • Laag traagheid en snelle respons — Ontworpen voor hoge dynamische prestaties en verminderde trillingen in precisietoepassingen.

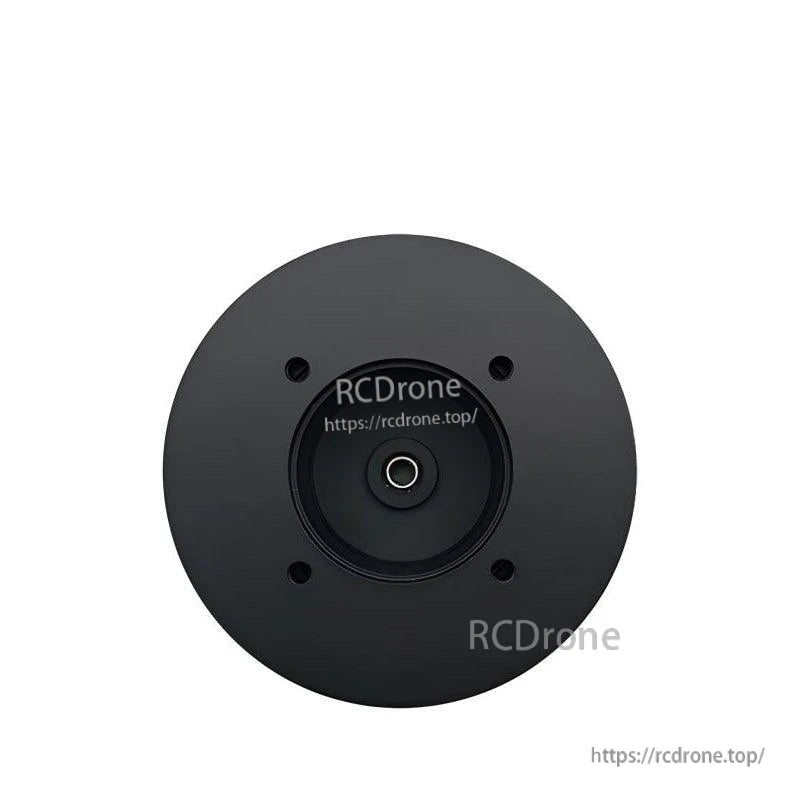

  • Centraal doorvoer — Het centrale gat ondersteunt het doorgeven van slipringlijnen voor roterende assemblages.

Technische specificaties

Parameter Waarde
Nominale spanning 24V
Spanningsbereik 12~40V
Nominale stroom 2.9A
Nominaal vermogen 69.6W
Nominaal koppel 1.2 N.m
Nominale snelheid 354 rpm
Maximale snelheid zonder belasting 516 rpm
Piek koppel 3.7 N.m
Piekstroom 16A
Snelheidsconstante 21.5 rpm/V
Koppelconstante 0.41 N.m/A
Aantal polenparen 21 paren
Faseweerstand 1 Ω
Fase-inductie 0.63 mH
Rotor-inertie 1555 gcm^2
Communicatie RS485 & CAN
Encoder type Single-turn absoluut
Resolutie 14 bit
Motorgewicht 418 g
Werkingstemperatuur -20~80°C

Toepassingen

  • Humanoïde robots
  • Robotarmen
  • Exoskeletten
  • Viervoetige robots
  • AGV-voertuigen
  • ARU-robots

Voor verkoop en technische ondersteuning neem contact op met support@rcdrone.top.

Handleidingen

DD8015_installation_drawing.pdf

SteadyWin_DD8015_motor.stp

Notities

  • Het midden gat maakt het mogelijk om slip-ring lijnen door te laten voor roterende assemblages.
  • Waarden en interfaces die hierboven zijn vermeld, zijn afkomstig uit de officiële technische specificatie voor de DD8015 motorserie; controleer de compatibiliteit met controllers en mechanische bevestigingen voordat u integreert.
