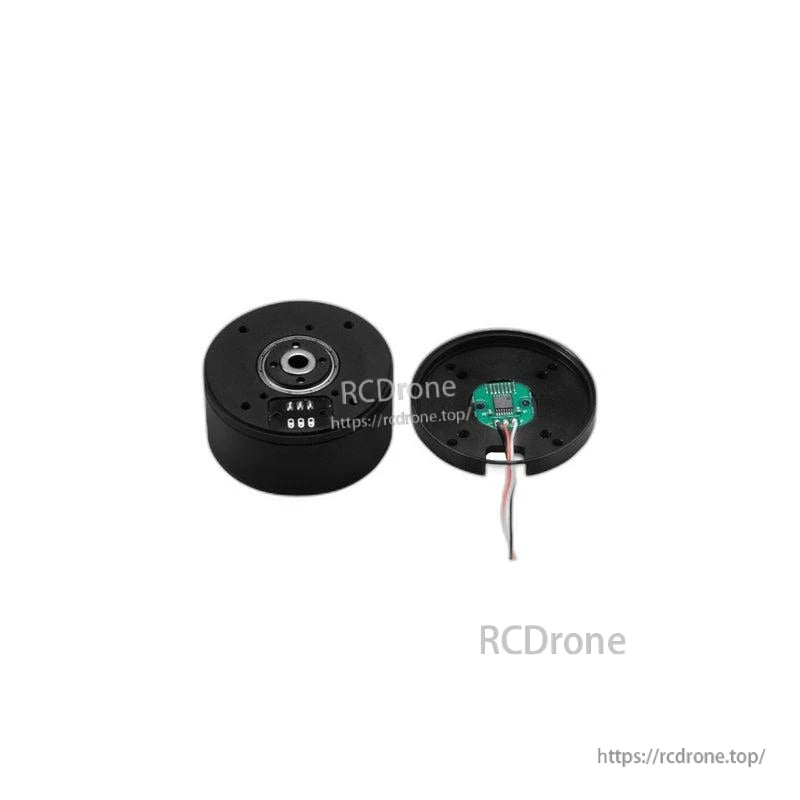

  • GB4315 motor opened to show internal encoder PCB and wiring inside end cover
1 5

SteadyWin GB4315 Motor 24V 0,28 N·m 238 RPM met Encoder Opties AS5048A/AS5600, Slip-Ring Compatibel

SteadyWin GB4315 Motor 24V 0,28 N·m 238 RPM met Encoder Opties AS5048A/AS5600, Slip-Ring Compatibel

SteadyWin

$37.20 USD
$37.20 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Versie
Encoder
Slip Ring
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

De SteadyWin GB4315 Motor is een 24V motor die is ontworpen voor lage snelheid, stabiele motion control in robotica en gimbal/pod-type mechanismen. Het ondersteunt encoderintegratie (AS5048A/AS5600) en is compatibel met 12-bits en 14-bits encoders.

Belangrijkste Kenmerken

  • Compatibel met 12-bits en 14-bits encoders
  • Slip-ring compatibel
  • Stabiel bij lage snelheden; veel gebruikt in gimbals en pods
  • Encoder type vermeld: AS5048A/AS5600

Specificaties

Parameter Waarde
Model GB4315
Nominale Spanning 24V
Nominaal Koppel 0.28 N·m
Nominale Snelheid 238 RPM
Max Snelheid 660 RPM
Nominale Stroom 0.59 A
Vast koppel 0.42 N·m
Vast stroom 0.9 A
Wikkelingen van de motor 60T
Fase weerstand 15.2 Ω
Fase inductantie 6.56 mH
Snelheidsconstante 23 rpm/V
Koppelconstante 0.47 N.m/A
Rotor inertie 268 gcm^2
Aantal poolparen 14 Paren
Motor gewicht zonder encoder 161 g
Motor gewicht met encoder 179 g
Max demagnetisatie temperatuur 120 °C
Werktemperatuur 20~80 °C
Encoder type AS5048A/AS5600

Mechanische / Montage Afmetingen (uit tekening)

  • Met encoder behuizing: lengte 31±0.2; buitendiameter Ø49±0.05; 4-M3 op Ø30; 8-M3 op Ø25; Ø19; Ø12.6
  • Zonder encoder behuizing: lengte 26±0.2; buitendiameter Ø49±0.05; Ø47±0.05; Ø16.6; stap: 1 en 1; 4-M2.5 op Ø38.5; 3-M2 op Ø27.5; Ø5; 8-M3 op Ø25; Ø19; Ø12.6

Toepassingen

  • Humanoïde robots
  • Robotarmen
  • Exoskeletten
  • Kwadruped robots
  • AGV-voertuigen
  • ARU-robots

Handleidingen

Voor hulp bij documenttoegang of technische vragen voor de verkoop, neem contact op support@rcdrone.top or bezoek https://rcdrone.top/.

Details

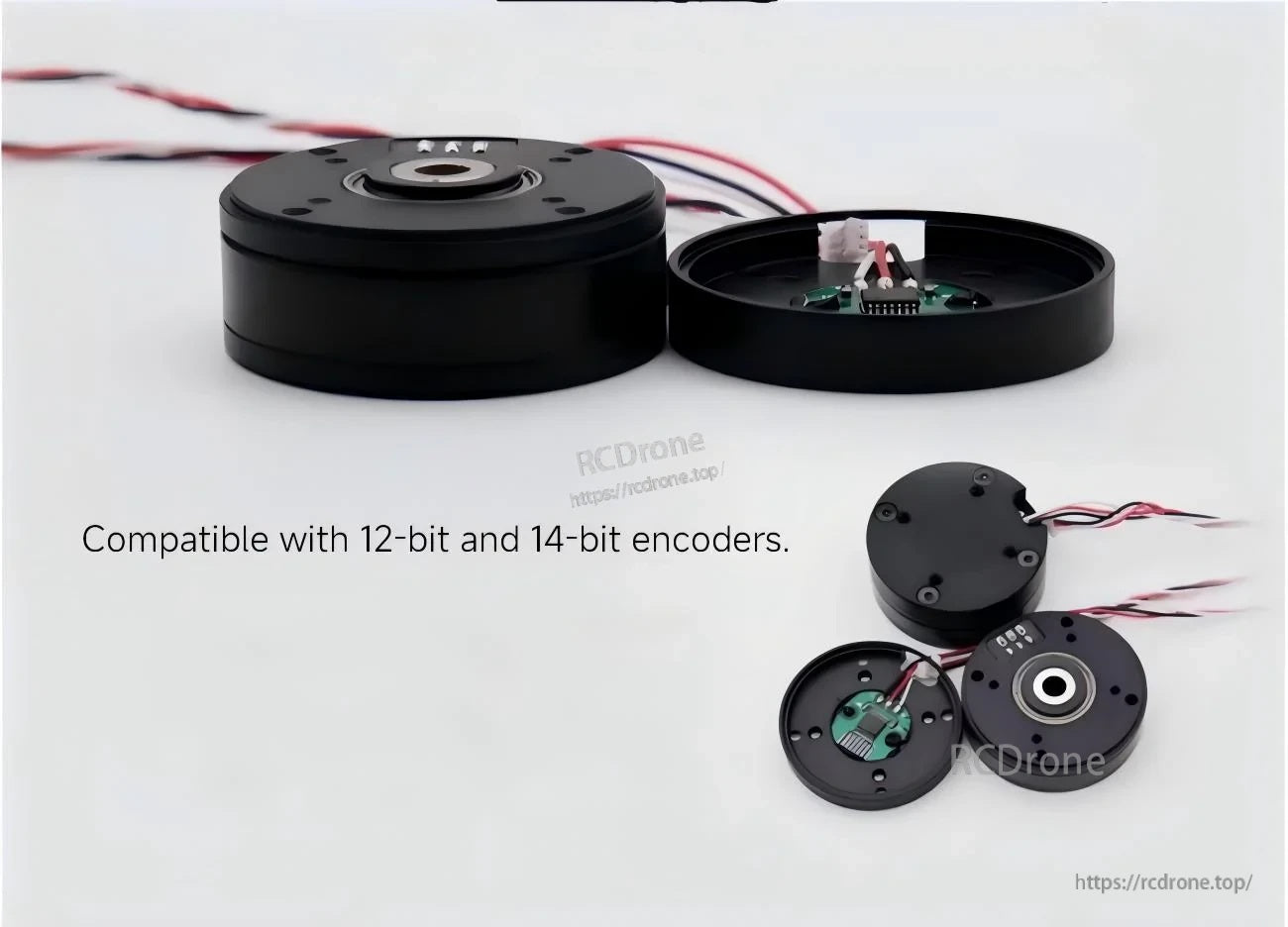

SteadyWin GB4315 24V gimbal motor with encoder housing opened, compatible with 12-bit and 14-bit encoders

Encoder-klaar GB4315 motoroptie ondersteunt AS5048A/AS5600 sensoren voor stabiele lage-snelheid motion control.

Slip-ring compatible GB4315 series motors in multiple sizes, low-speed stable design for gimbals and pods

Slipringcompatibiliteit en soepele lage-RPM werking maken het een praktische keuze voor gimbals en podmechanismen.

GB4315 motor mounting dimensions drawing, with and without encoder housing, Ø49 body and M3/M2.5 bolt patterns
