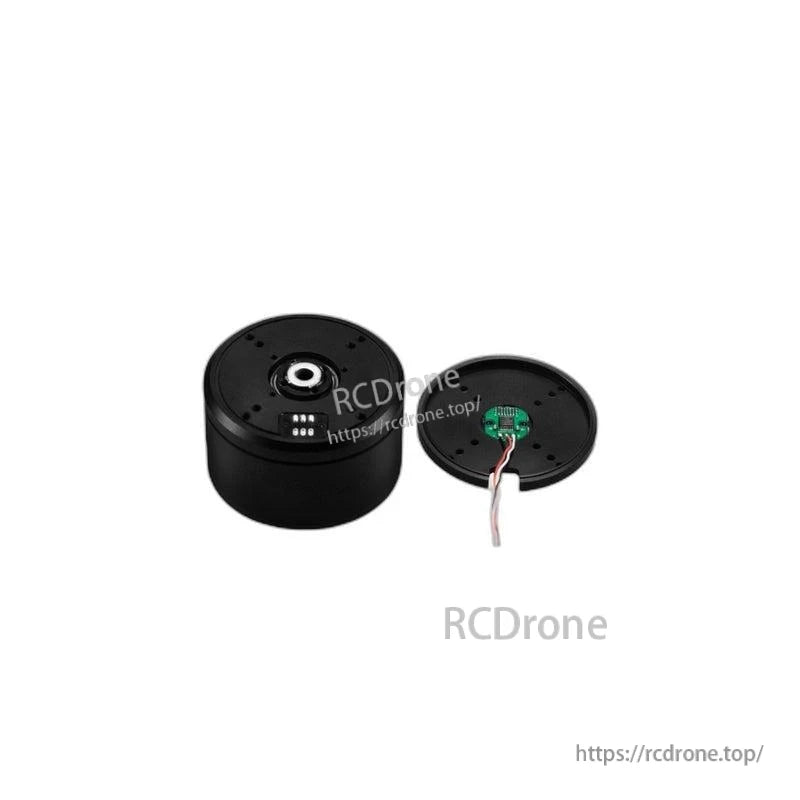

  • Motor shown opened with end cover removed, revealing internal encoder PCB and wires
1 5

SteadyWin GB6025 Motor 36V 504RPM 1,77N·m AS5048A/AS5600 Encoder Optie Slip-Ring Compatibel

SteadyWin GB6025 Motor 36V 504RPM 1,77N·m AS5048A/AS5600 Encoder Optie Slip-Ring Compatibel

SteadyWin

$73.60 USD
$73.60 USD
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Versie
Encoder
Slip Ring
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Alle details bekijken

Overzicht

De SteadyWin GB6025 motor is een 36V motor ontworpen voor robotica en motion-control toepassingen. Het ondersteunt 12-bits en 14-bits encoders en is gespecificeerd met encoder opties AS5048A/AS5600.

Belangrijkste Kenmerken

  • Compatibel met 12-bits en 14-bits encoders
  • Slip-ring compatibel
  • Stabiel bij lage snelheden; veel gebruikt in gimbals en pods
  • Encoder type opties: AS5048A / AS5600

Toepassingen

  • Humanoïde Robots
  • Robotarmen
  • Exoskeletten
  • Kwadruped Robots
  • AGV Voertuigen
  • ARU Robots

Specificaties

Model GB6025
Nominale Spanning 36V
Nominaal Koppel 1.77 N·m
Nominale snelheid 504 RPM
Max snelheid 720 RPM
Nominale stroom 7.4 A
Stalling koppel 2.68 N·m
Stalling stroom 10.67 A
Aantal windingen van de motor 30T
Fase weerstand 3.5Ω
Fase inductantie 10.07Mh
Snelheidsconstante 20rpm/v
Koppelconstante 0.23N.M/A
Rotor inertie 1645gcm^2
Aantal poolparen 14Paren
Motor gewicht zonder encoder 478g
Motor gewicht met encoder 506g
Max demagnetisatie temperatuur 120℃
Werktemperatuur 20~80 ℃
Encoder type AS5048A/AS5600

Tekening Notities (met encoder behuizing)

  • Buitendiameter: φ68±0.05
  • Opties voor lichaamslengte weergegeven: 48±0.2 en 42±0.2
  • Stap/sectie afmeting weergegeven: φ63
  • Gatenpatronen/diameters weergegeven: 8-M3; 3-M2; φ44; φ30; φ53.5; φ27.5; φ22.2; φ12.7; φ6
  • Extra afmetingen weergegeven: 14.1; 1.1

Handleidingen / Documenten

Voor vragen over verkoop en integratie (encoderselectie, bedradingplanning en documenttoegang), neem contact op met de ondersteuning via https://rcdrone.top/ of e-mail support@rcdrone.top.

Details

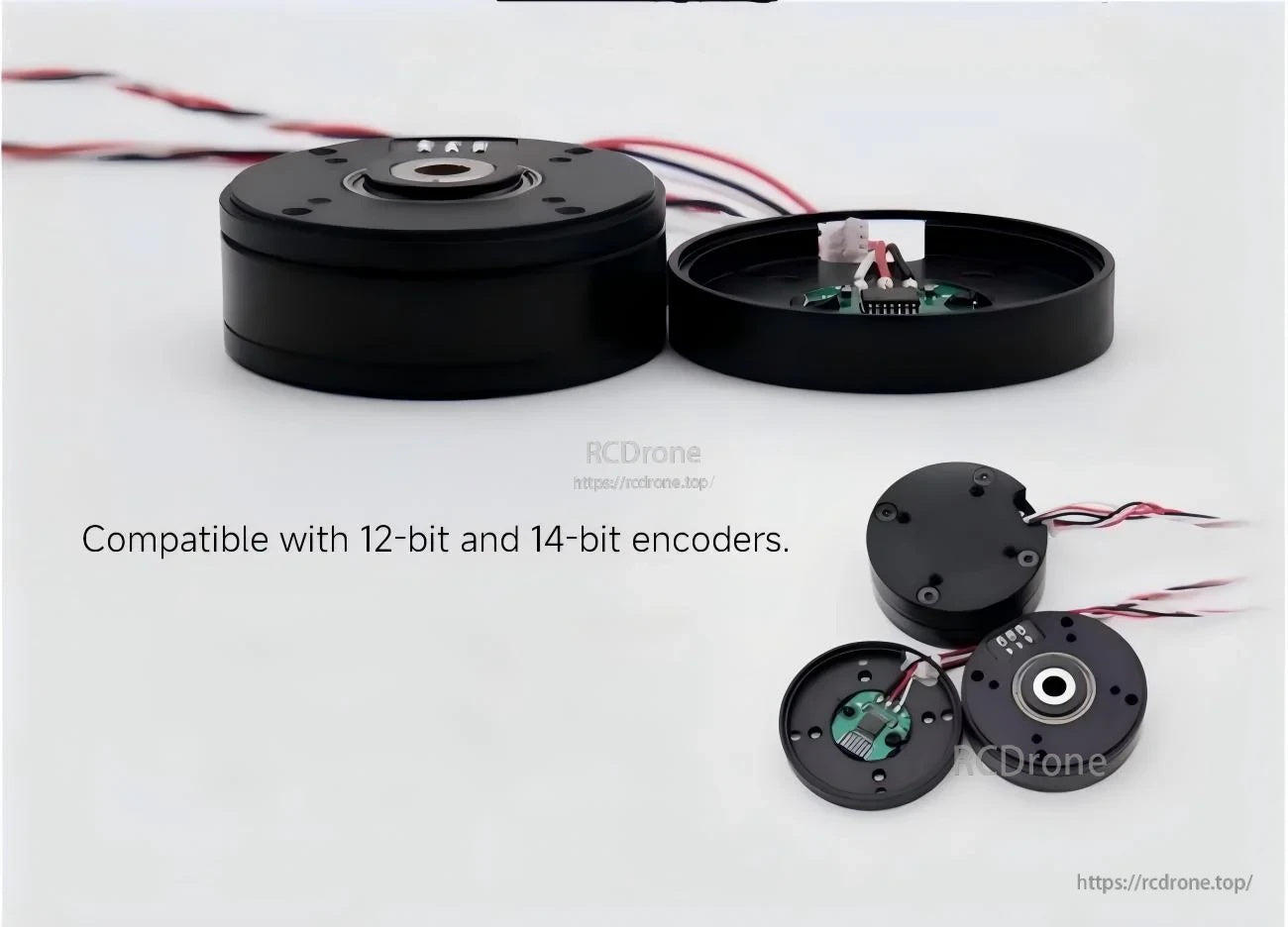

SteadyWin GB6025 36V motor with encoder housing opened, wiring lead and connector for 12/14-bit encoders

Encoder-klaar GB6025 motorassemblage ondersteunt 12-bits en 14-bits feedbackopties zoals AS5048A of AS5600.

GB6025-series motor housings in multiple sizes with center bore and mounting holes, slip-ring compatible design

Slipring-compatibele constructie en stabiele prestaties bij lage snelheid zijn geschikt voor gimbals, pods en andere motion-control builds.

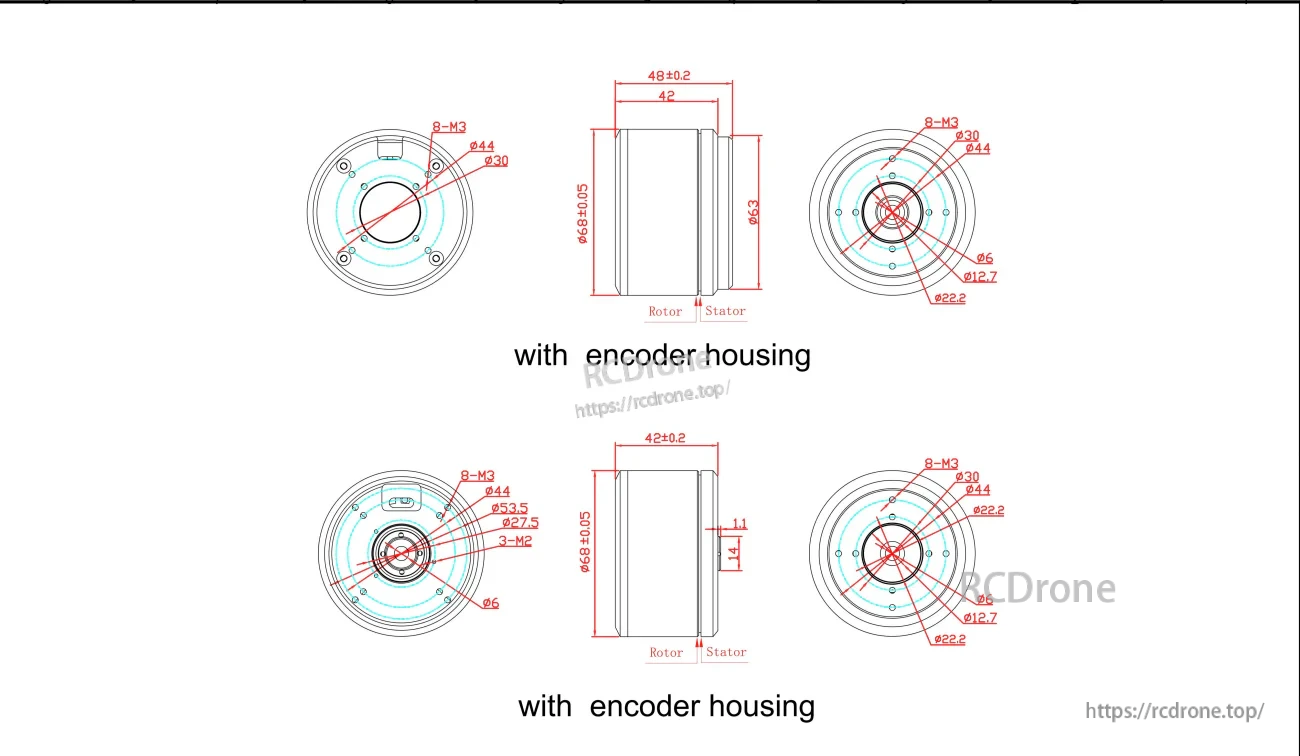

GB6025 motor outline drawing with encoder housing, dimensions for outer diameter, body length options, and hole patterns

Gebruik de mechanische tekening om de geschiktheid, de lichaamslengte en de afstand tussen de montagegaten te verifiëren voordat u integreert.
