Czujnik ultradźwiękowy RadioLink SU04 do PIXHAWK/Mini Pix – unikanie przeszkód i utrzymanie wysokości

Przegląd

Sensor RadioLink SU04 to wysokowydajny ultradźwiękowy czujnik unikania przeszkód i utrzymywania wysokości, zaprojektowany do helikopterów, multirotorów, samolotów z płatem stałym, samochodów RC i łodzi. Dzięki kompaktowym wymiarom 20×22×19mm, ultra lekkiej wadze 8g oraz niskiemu zużyciu energii wynoszącemu zaledwie 90mW, SU04 oferuje ekstremalnie szybki czas reakcji 30ms dzięki podwójnym filtrom sprzętowym i programowym oraz 32-bitowemu procesorowi. Posiada precyzję detekcji 0.4cm, kąt wiązki 60°, zakres detekcji 40–450cm oraz brak strefy zanikania, co zapewnia dokładną świadomość otoczenia w czasie rzeczywistym.

Kluczowe cechy

• Ekstremalnie szybka reakcja: cykl pracy 30ms umożliwiony przez technologię podwójnego filtrowania

• Precyzyjna detekcja: 0.4cm rozdzielczości z kątem wiązki transceivera 60°

• Obszar Zero Fade: Zapewnia niezawodne wykrywanie nawet z bliskiej odległości

• Elastyczny montaż: Obsługuje wykrywanie w dowolnych 2 kierunkach lub 1 kierunku z wykrywaniem w górę/w dół

• Wszechstronna kompatybilność: Obsługuje protokoły I2C i UART (MAVlink)

• Obsługiwane wiele kontrolerów lotu: PIX, PIXHAWK, Mini Pix, TURBO PiX, CrossFlight, CrossRace, CrossFlight-CE, CrossRace Pro

• Szerokie zastosowanie: Idealne do unikania przeszkód i utrzymywania wysokości w dronach, pojazdach RC i łodziach

Specyfikacje

Zasada działania

Wykorzystując transmisję echa ultradźwiękowego, SU04 emituje i odbiera fale ultradźwiękowe w cyklu 30ms, dokładnie wykrywając pobliskie przeszkody.Czujnik umożliwia pomiar wysokości w czasie rzeczywistym oraz informowanie o otoczeniu dla bezpiecznej nawigacji, nawet w skomplikowanych terenach, takich jak wzgórza czy stoki.

Zastosowania

• Drony Rolnicze: Misje oprysku z podążaniem za terenem i wykrywaniem nachylenia

• Drony FPV i Wyścigowe: Lekki czujnik idealny do wykrywania przeszkód w wąskich przestrzeniach

• Pojazdy Autonomiczne: Dokładny pomiar odległości i unikanie przeszkód w samochodach i łodziach zdalnie sterowanych

• Szkolenie i Operacje na Zewnątrz: Zwiększenie bezpieczeństwa dzięki natychmiastowej informacji o wysokości i wykrywaniu przeszkód

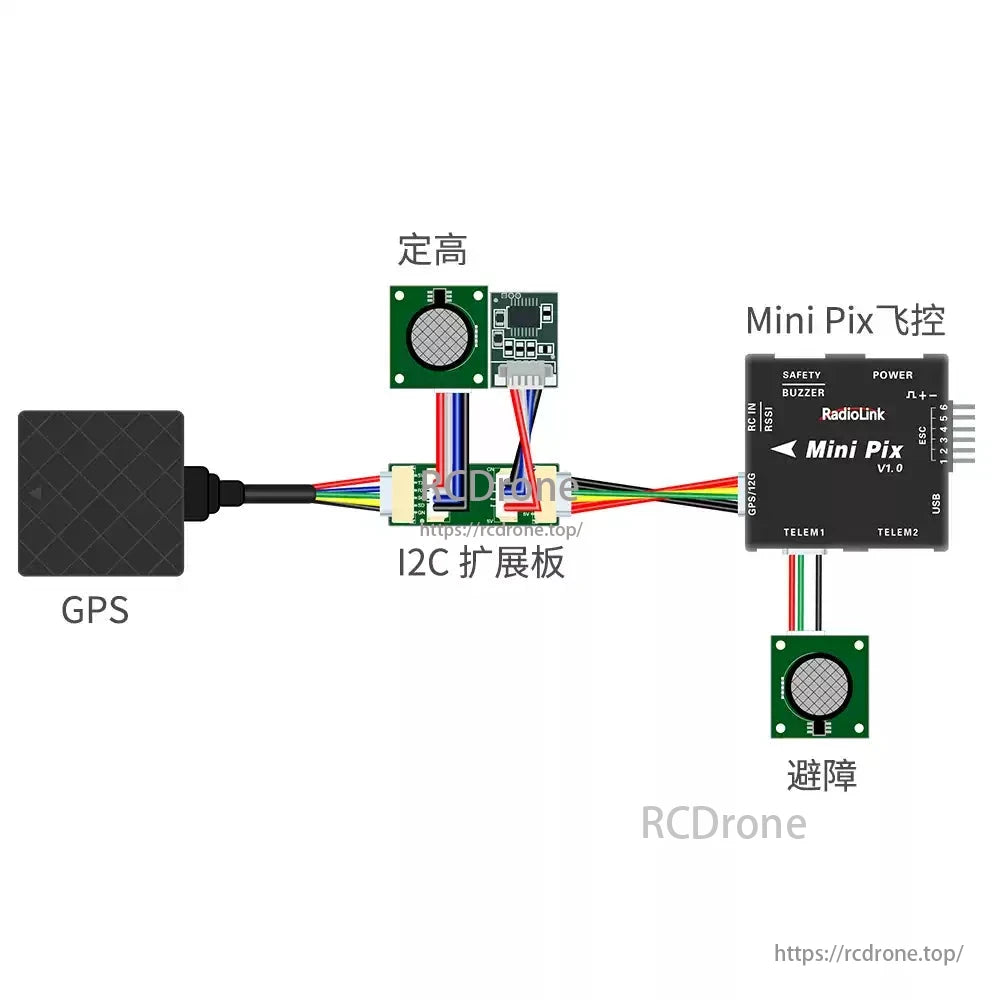

Diagram Okablowania Mini Pix

SU04 łączy się z Mini Pix lub innymi obsługiwanymi kontrolerami lotu za pomocą I2C lub UART, a płytka transferowa I2C umożliwia łatwą integrację funkcji utrzymywania wysokości i unikania przeszkód.

Zawartość opakowania

Szczegóły

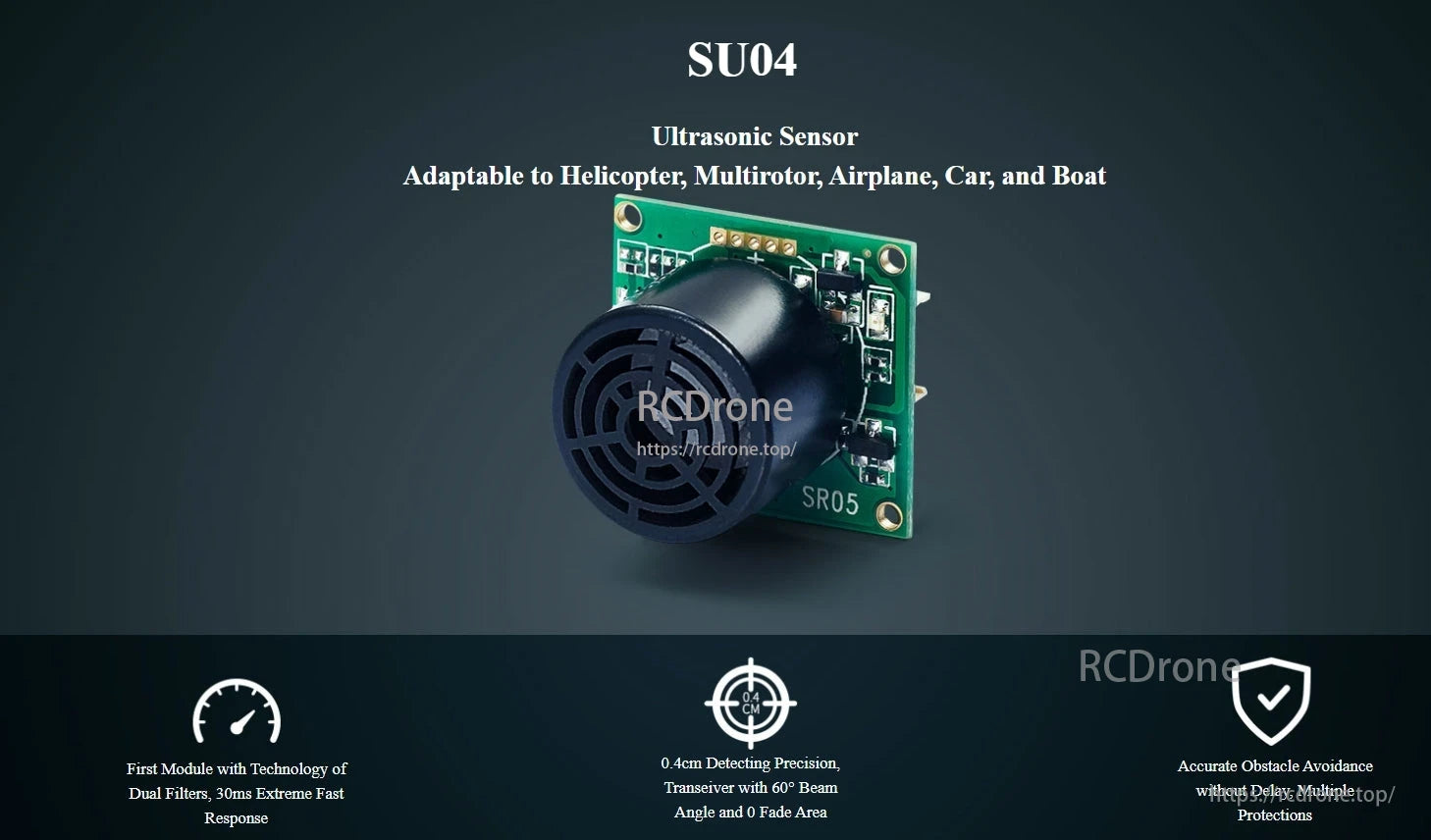

Czujnik ultradźwiękowy SU04 dostosowuje się do helikopterów, multirotorów, samolotów, samochodów i łodzi. Posiada podwójne filtry, czas reakcji 30 ms, precyzję 0,4 cm oraz kąt wiązki 60° dla dokładnego unikania przeszkód.

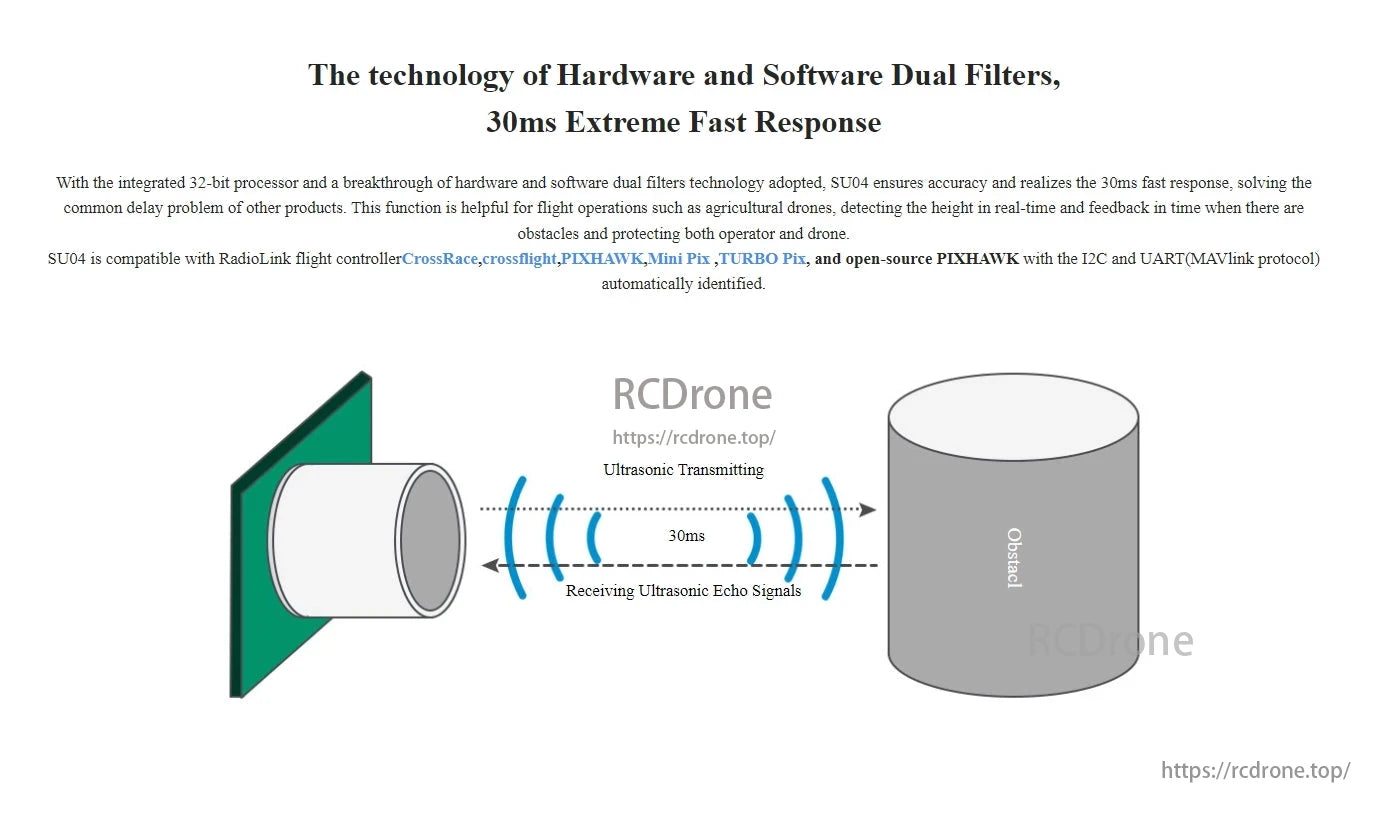

Czujnik ultradźwiękowy SU04 wykorzystuje sprzętowe i programowe podwójne filtry dla szybkiej reakcji 30 ms, zapewniając dokładność. Kompatybilny z CrossRace, Pixhawk, Mini Pix, TURBO Pix oraz otwartym źródłem PIXHAWK za pośrednictwem protokołów I2C i UART.

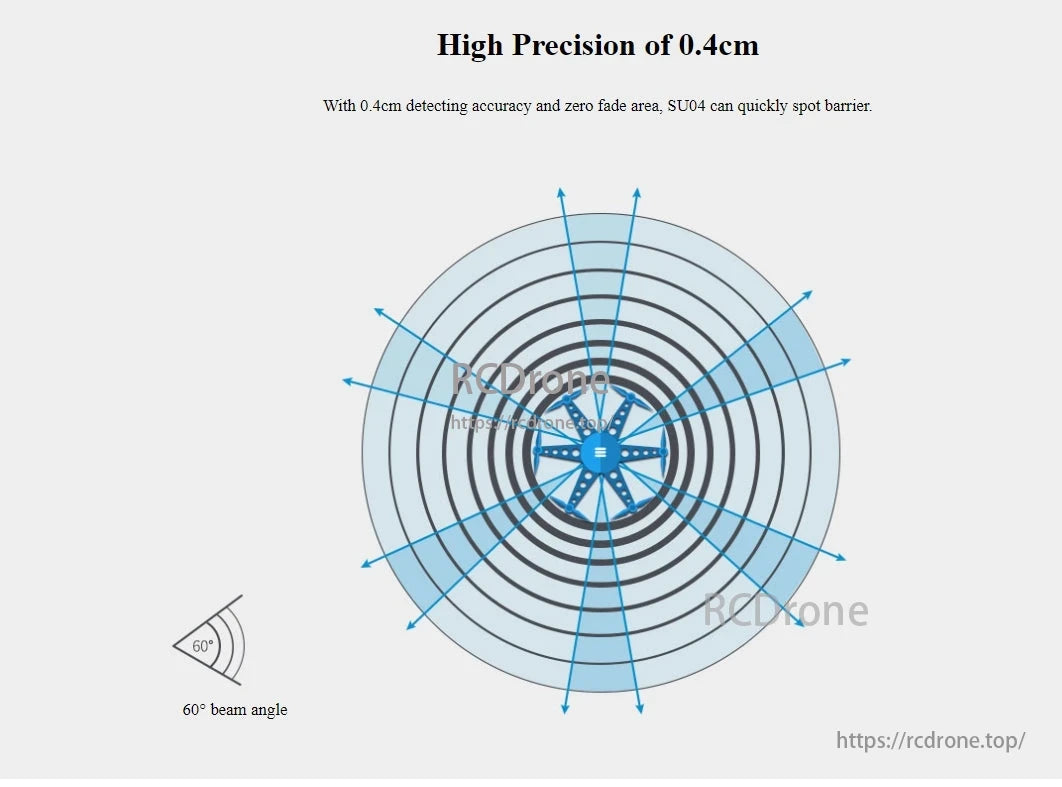

Czujnik ultradźwiękowy SU04 z precyzją 0,4 cm i kątem wiązki 60°.

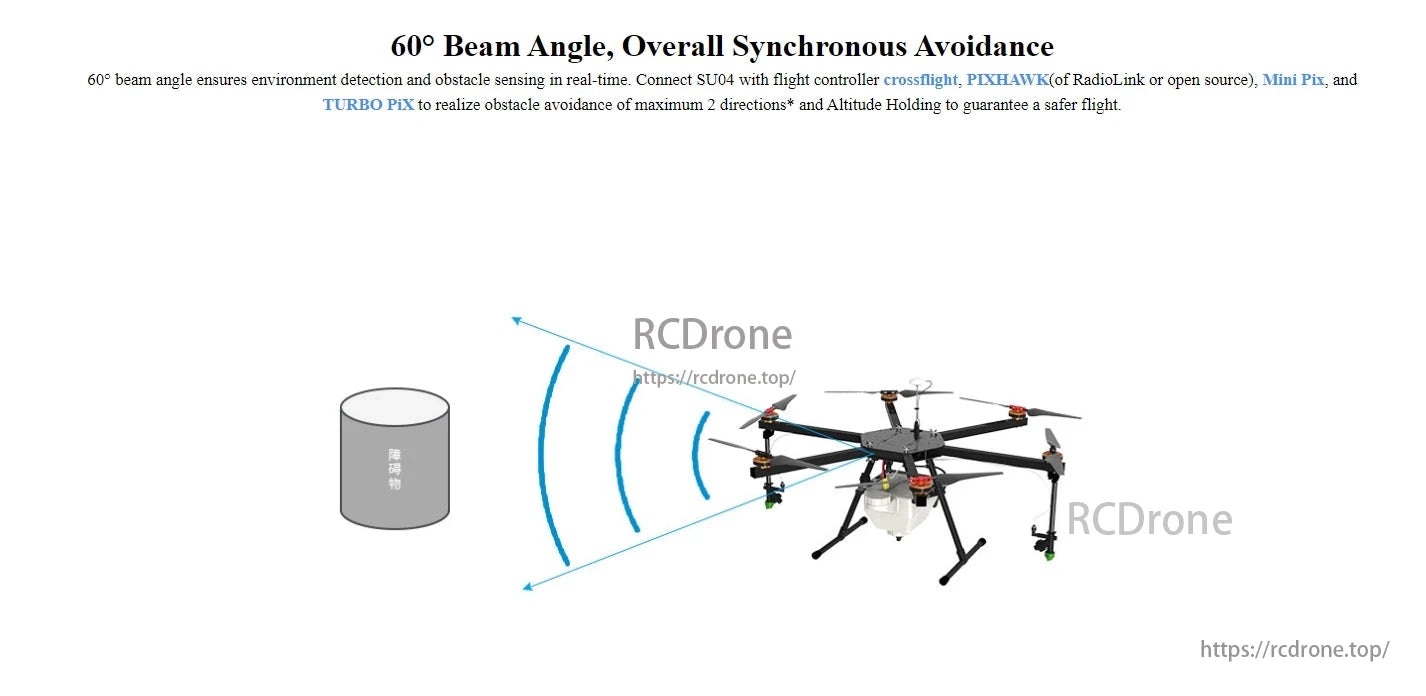

Czujnik ultradźwiękowy SU04 zapewnia wykrywanie otoczenia w czasie rzeczywistym oraz wykrywanie przeszkód. Połącz się z crossflight, PIXHAWK, Mini Pix lub TURBO PiX dla bezpieczniejszego lotu z kątem wiązki 60°.

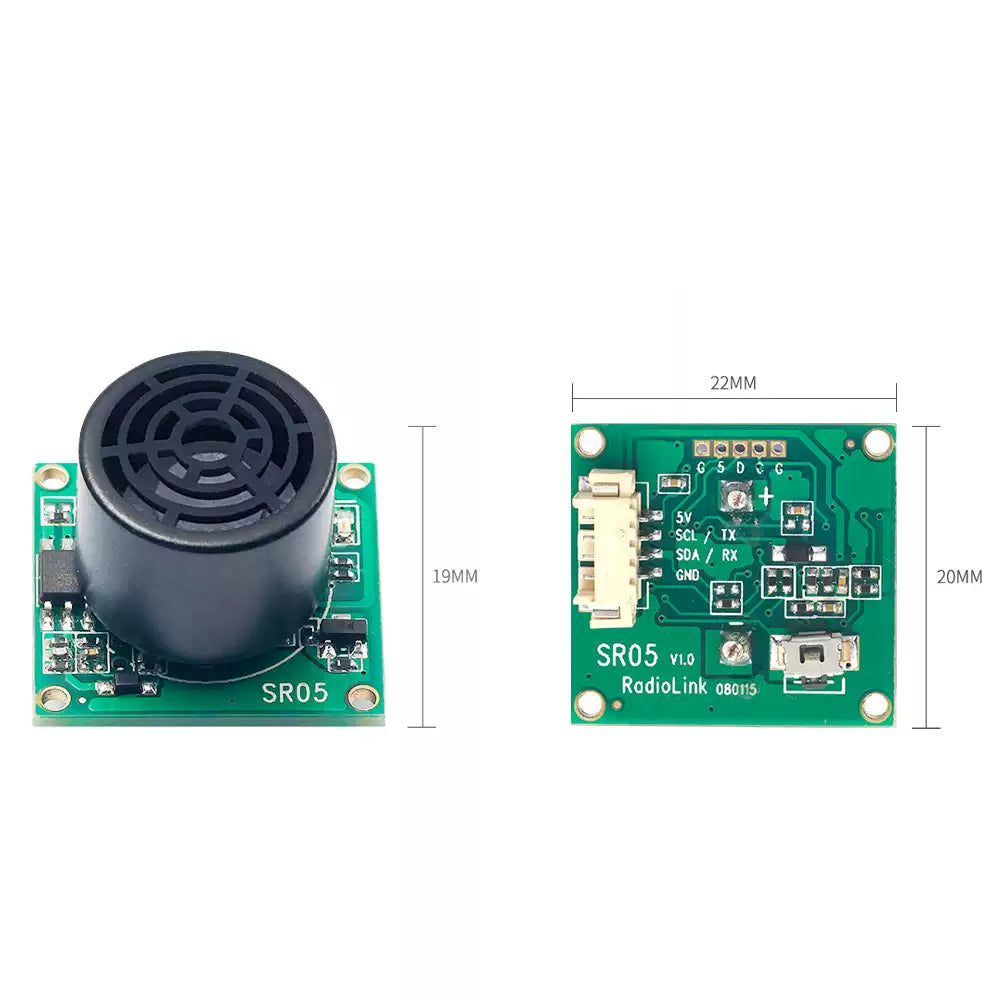

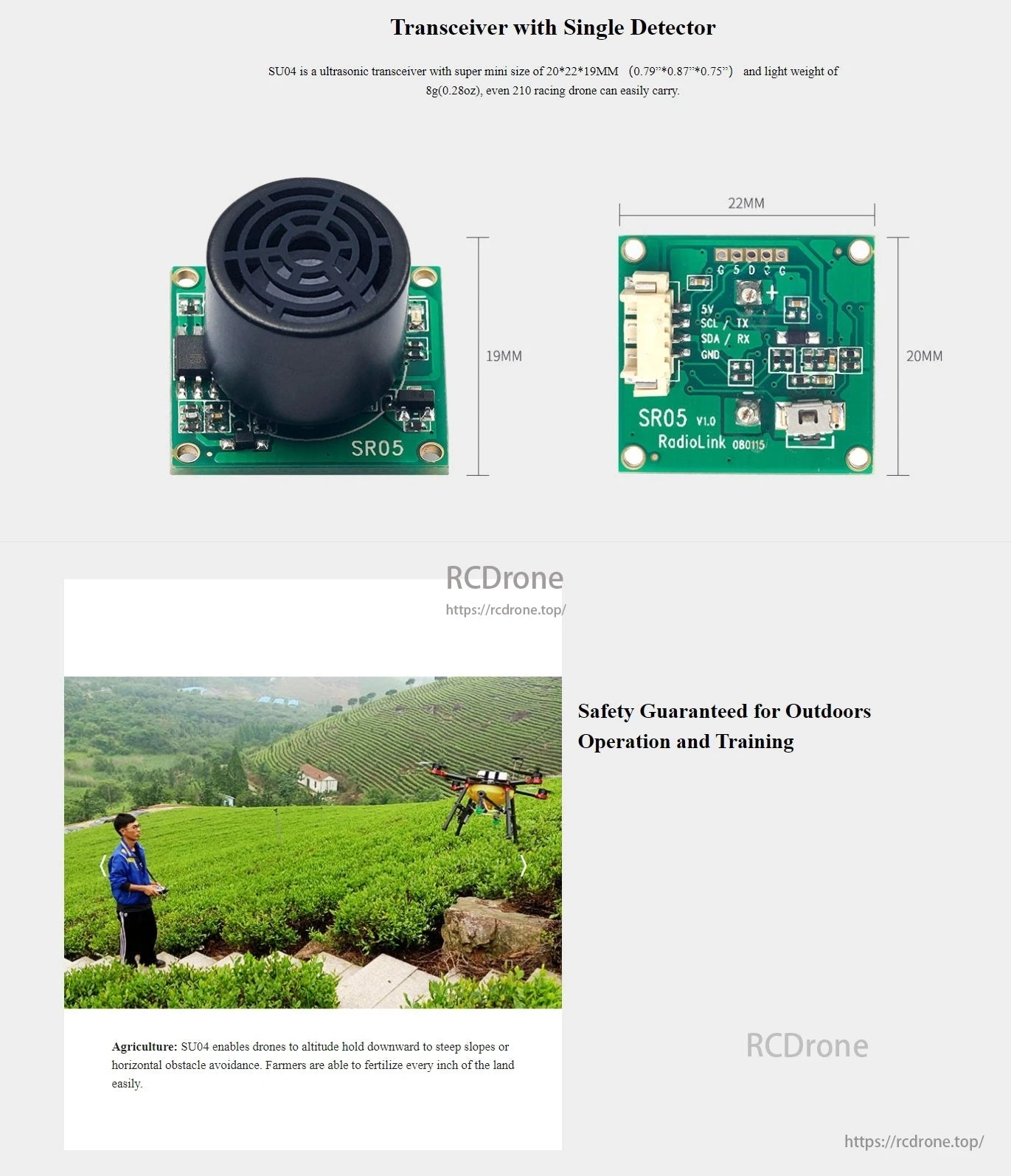

Transceiver ultradźwiękowy SU04, 20x22x19mm, waga 8g. Wersja SR05 zapewnia bezpieczeństwo podczas operacji dronów na zewnątrz i szkoleń. Idealny do rolnictwa, umożliwiający precyzyjną kontrolę wysokości i unikanie przeszkód.

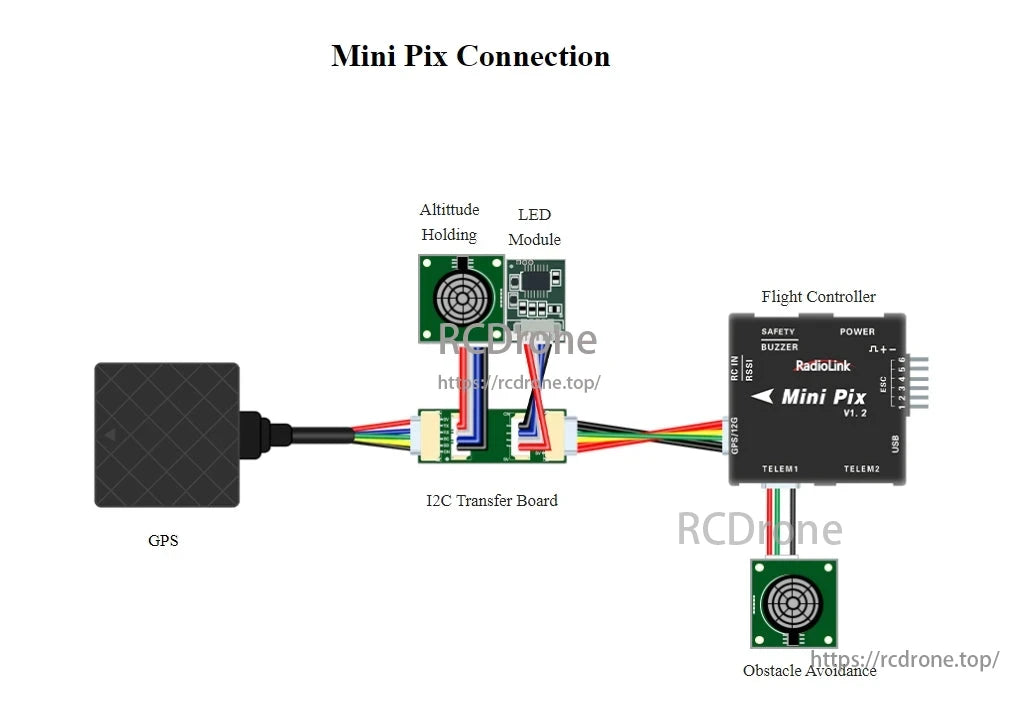

Diagram połączeń Mini Pix obejmuje GPS, płytkę transferową I2C, moduł LED do utrzymywania wysokości, kontroler lotu oraz unikanie przeszkód.

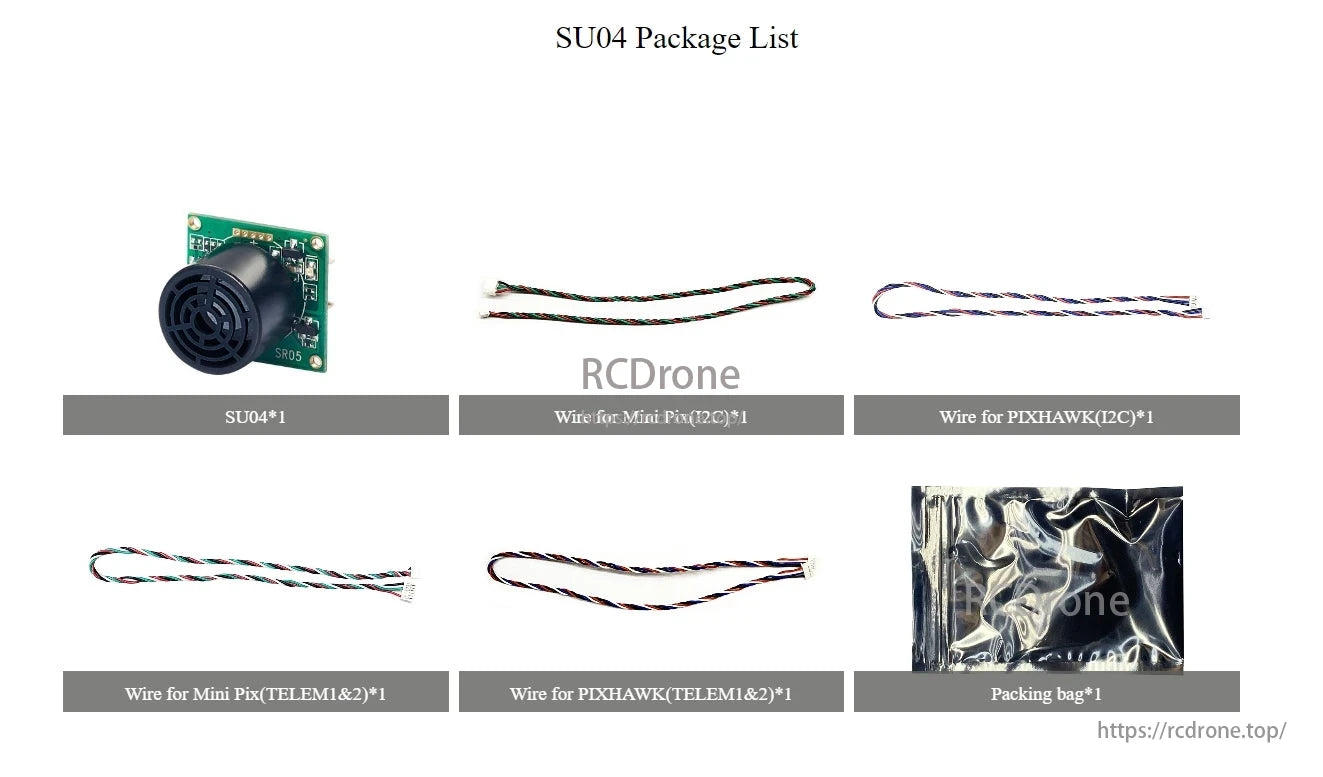

Lista pakietu SU04: SU04*1, przewód dla Mini Pix(I2C)*1, przewód dla PIXHAWK(I2C)*1, przewód dla Mini Pix(TELEM1&2)*1, przewód dla PIXHAWK(TELEM1&2)*1, torba pakowa*1.

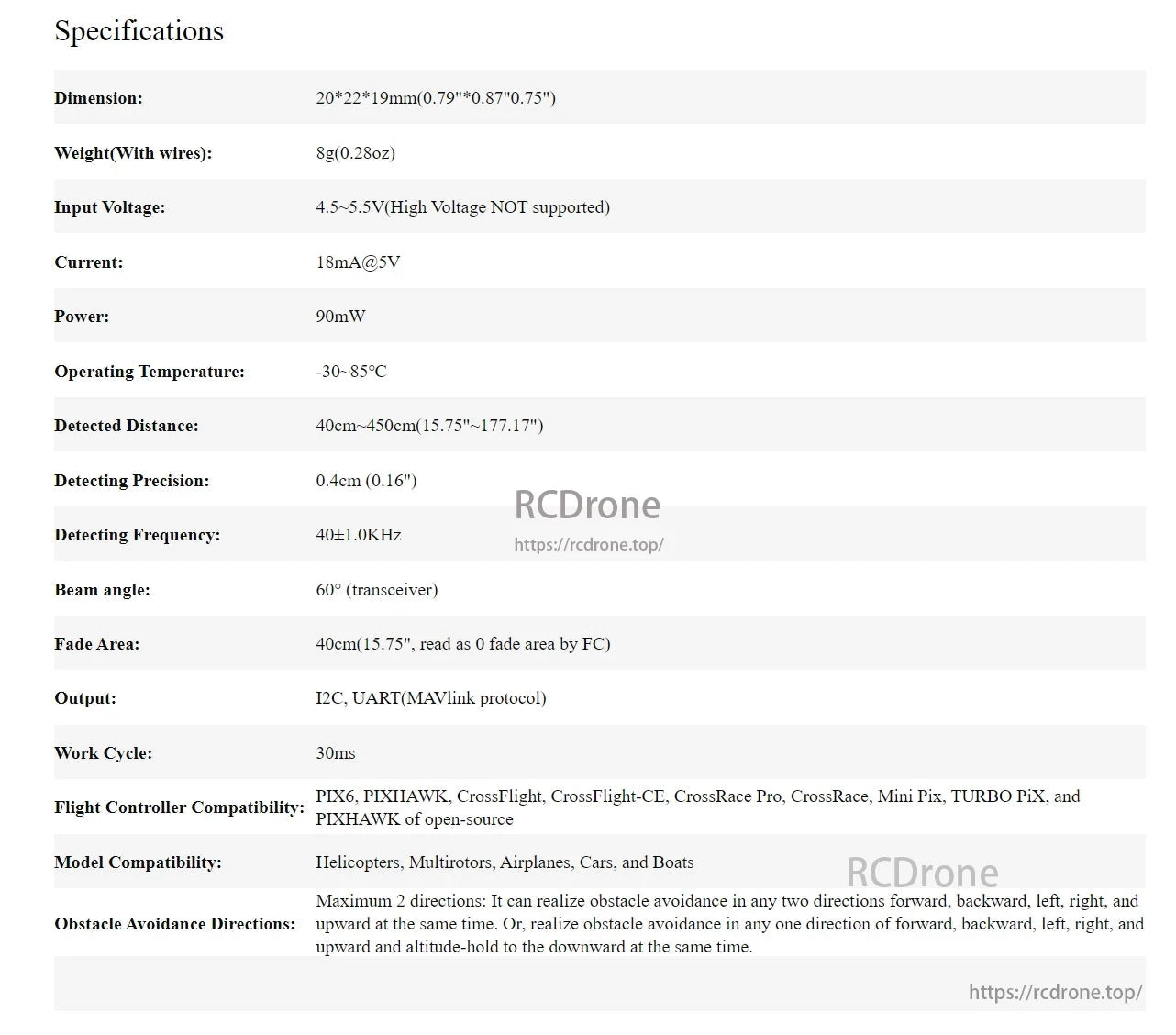

Czujnik ultradźwiękowy RadioLink SU04: 20x22x19mm, 8g, 4.5-5.5V, moc 90mW, zakres temperatur -30 do 85°C, zasięg 40-450cm, precyzja 0.4cm, kąt wiązki 60°, wyjście I2C/UART, kompatybilny z różnymi kontrolerami lotu i modelami.
