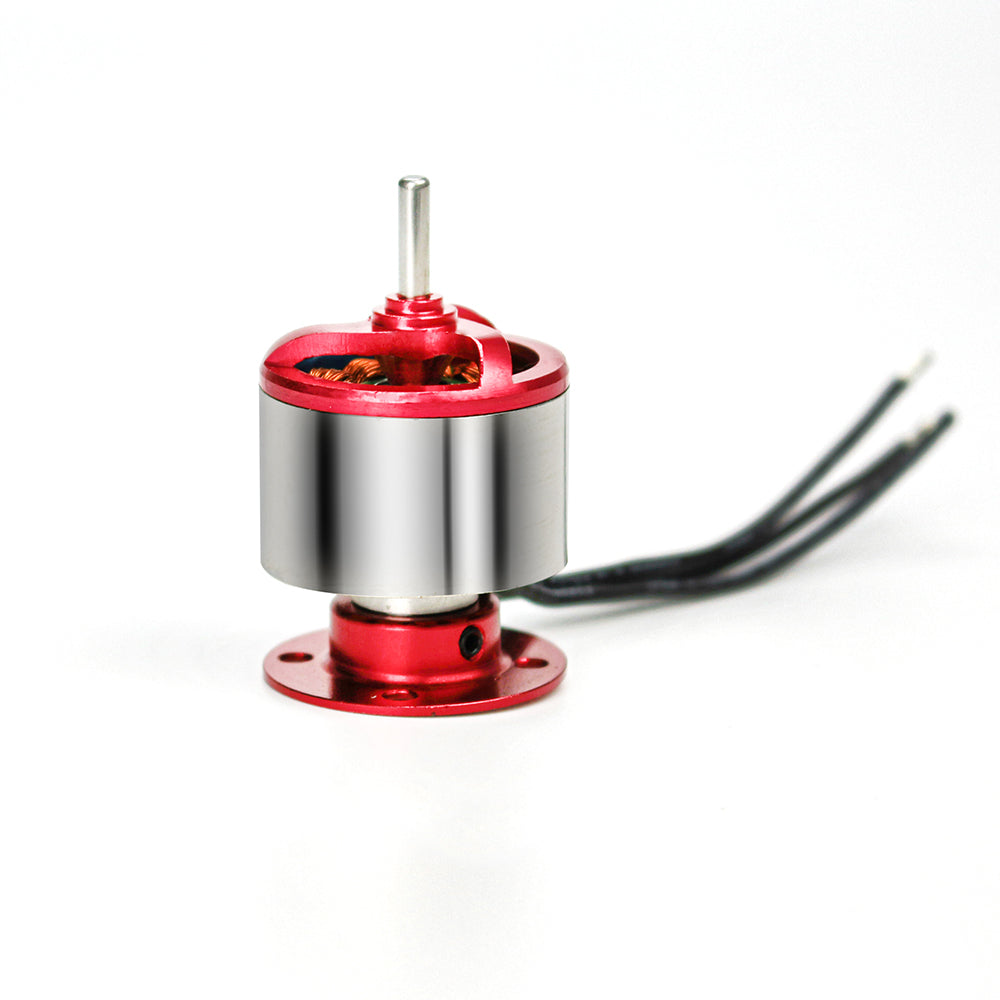

• EMax CF2215 2200KV brushless motor upright view with mounting base and lead wires

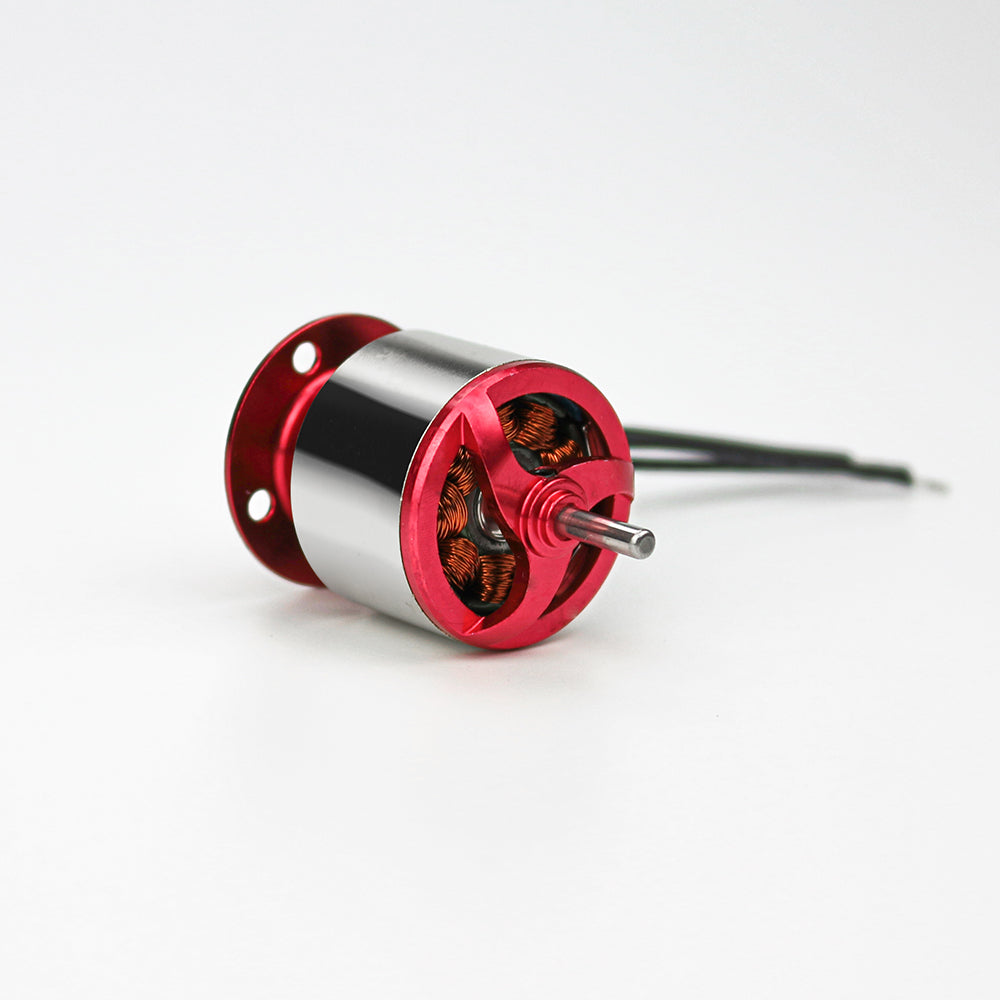

  • Angled front view of red and silver outrunner motor showing shaft and copper windings

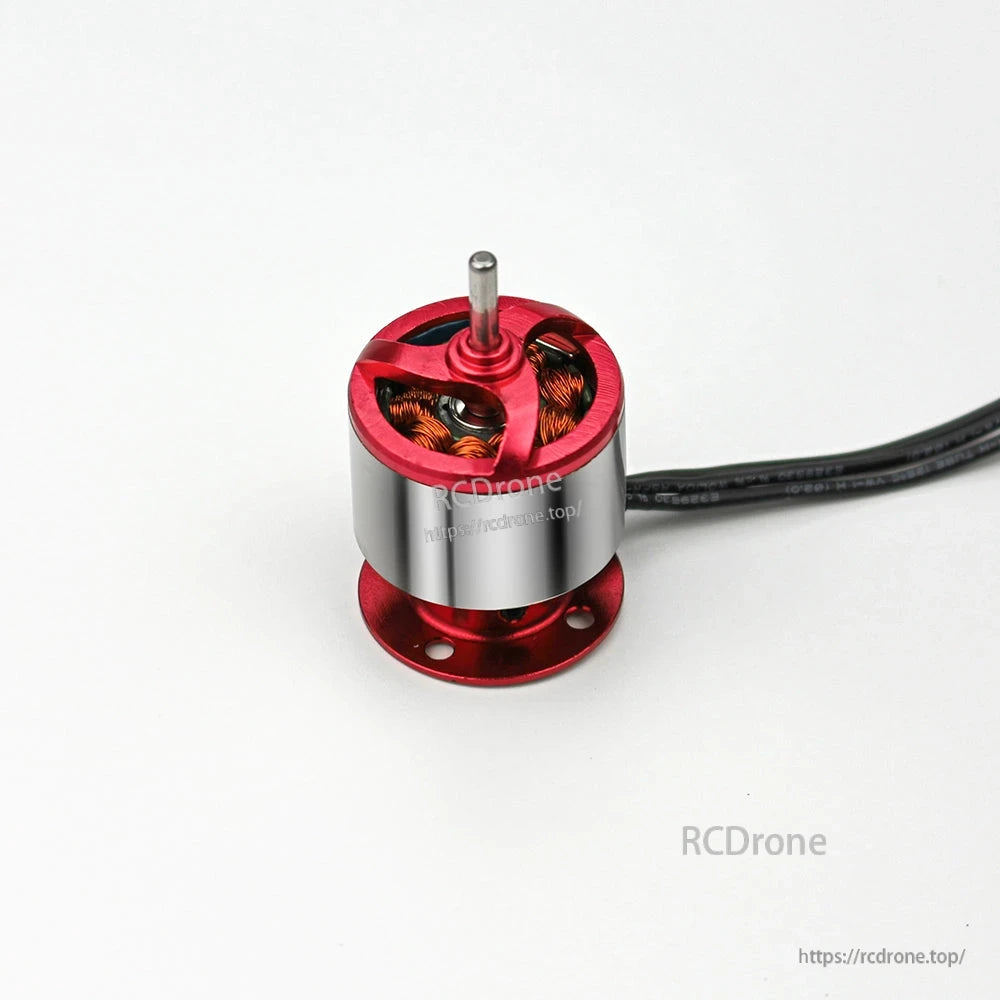

  • EMax CF2215 2200KV brushless motor angled top view showing rotor cutouts and copper windings

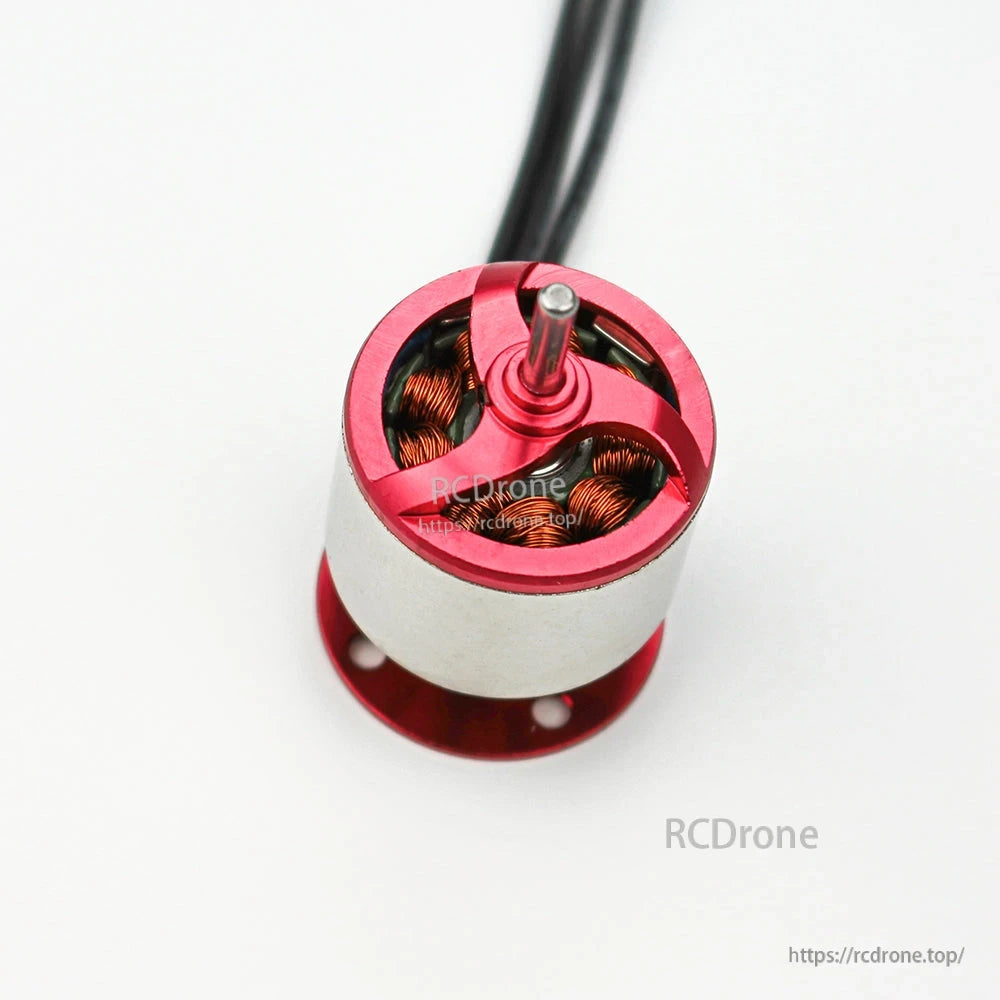

  • Top-down close-up of motor head showing prop shaft and copper windings inside the red housing

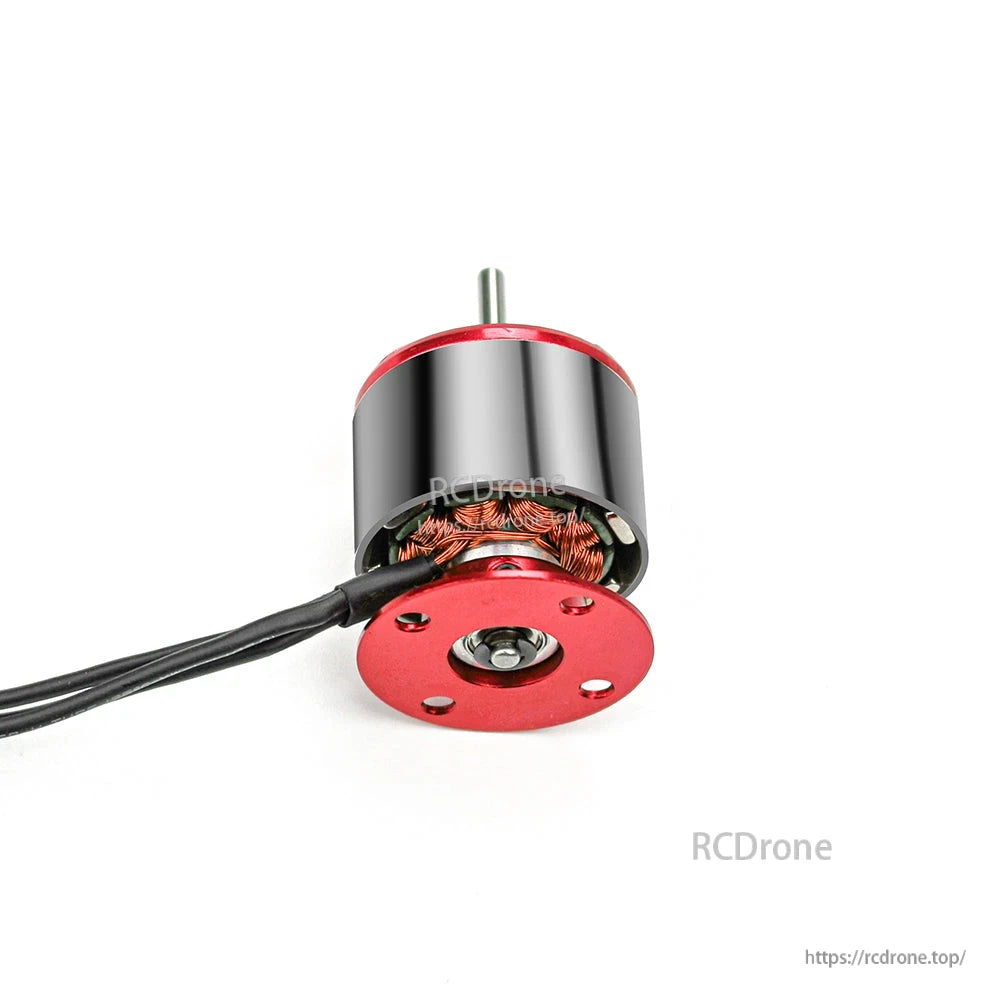

  • Rear view of brushless motor showing mounting plate holes and wire exit point

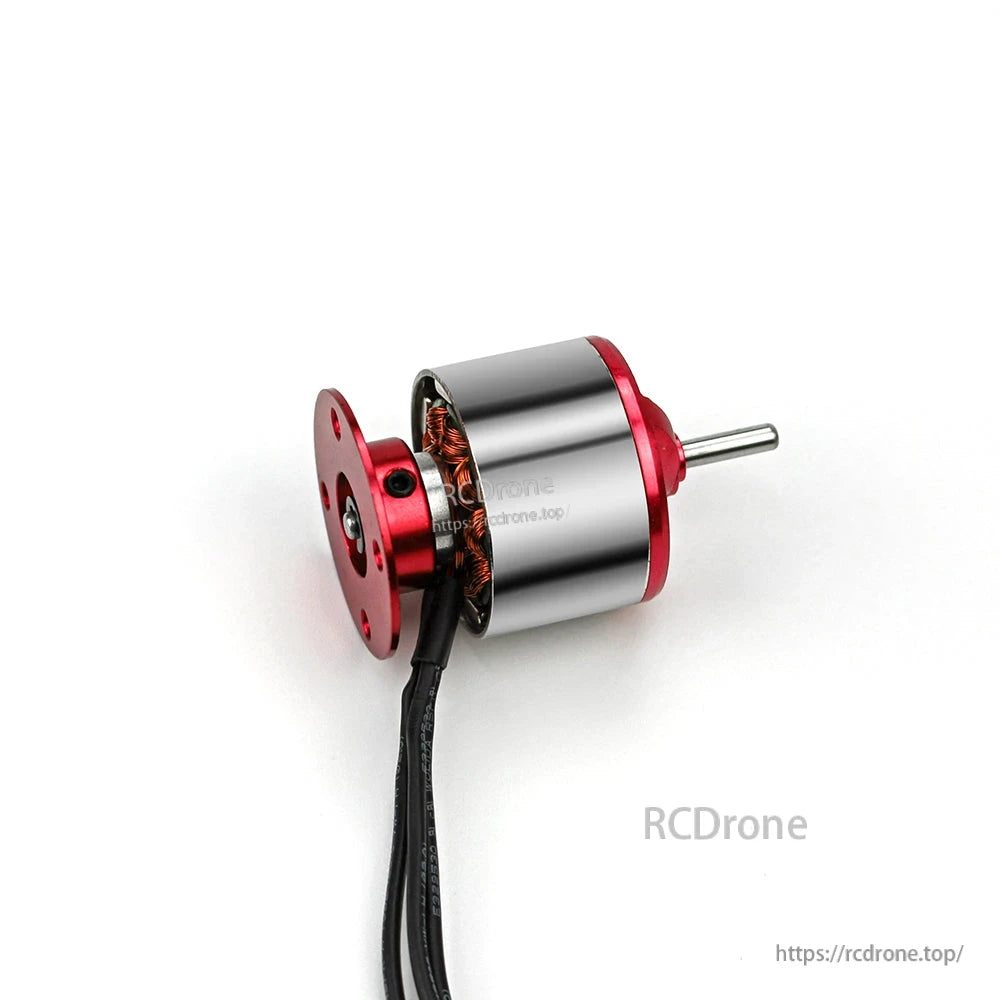

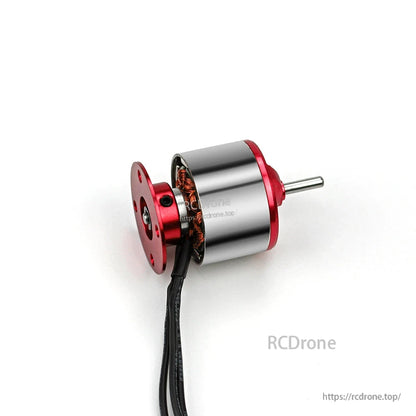

  • Side view of outrunner motor showing cylindrical body, base mount, and prop shaft length
1 6

EMax CF2215 2200KV Fırçasız Motor - φ28.5mm Dış Çap, 4-φ3.0 Montaj, φ3mm Mil (Çizim)

EMax CF2215 2200KV Fırçasız Motor - φ28.5mm Dış Çap, 4-φ3.0 Montaj, φ3mm Mil (Çizim)

Emax

$34.41 USD
$34.41 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

EMax CF2215 2200KV Fırçasız Motor, ana boyutlar ve montaj deseni için yayımlanmış mekanik çizime sahip bir fırçasız motordur. RC uçakları ve 2200KV sınıfı dıştan sarımlı motorun gerektiği DIY drone yapımları için uygundur.

Ana Özellikler

  • 2200KV motor modeli: CF2215/2200KV
  • Mekanik çizim, mil boyutu, dış çap ve montaj deliği düzenini sağlar (birimler: mm)

Teknik Özellikler

Model CF2215/2200KV
KV 2200KV
Birimler mm
Dış çap φ28.5
Ön basamak çapı φ7.9
Merkez delik / iç çap φ5.5
Mili çap toleransı φ3 +0 / -0.02
Mil uzunluğu (gösterilen boyut) 10.7
Toplam uzunluk (gösterilen boyut) 46.3
Montaj deliği deseni 4-φ3.0
Montaj cıvata dairesi (gösterilen boyut) 22.0 ±0.1
Merkez daire çapı (gösterilen boyut) φ11
Ek boyutlar gösterilmiştir 7; 10.5
Parça No. 0101001010
Çizim tarihi 2022/03/31
Çizim versiyonu V1.0

CF2215 2200KV fırçasız motor için montaj ve ESC/pervane seçim rehberi için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/ .

Ayrıntılar

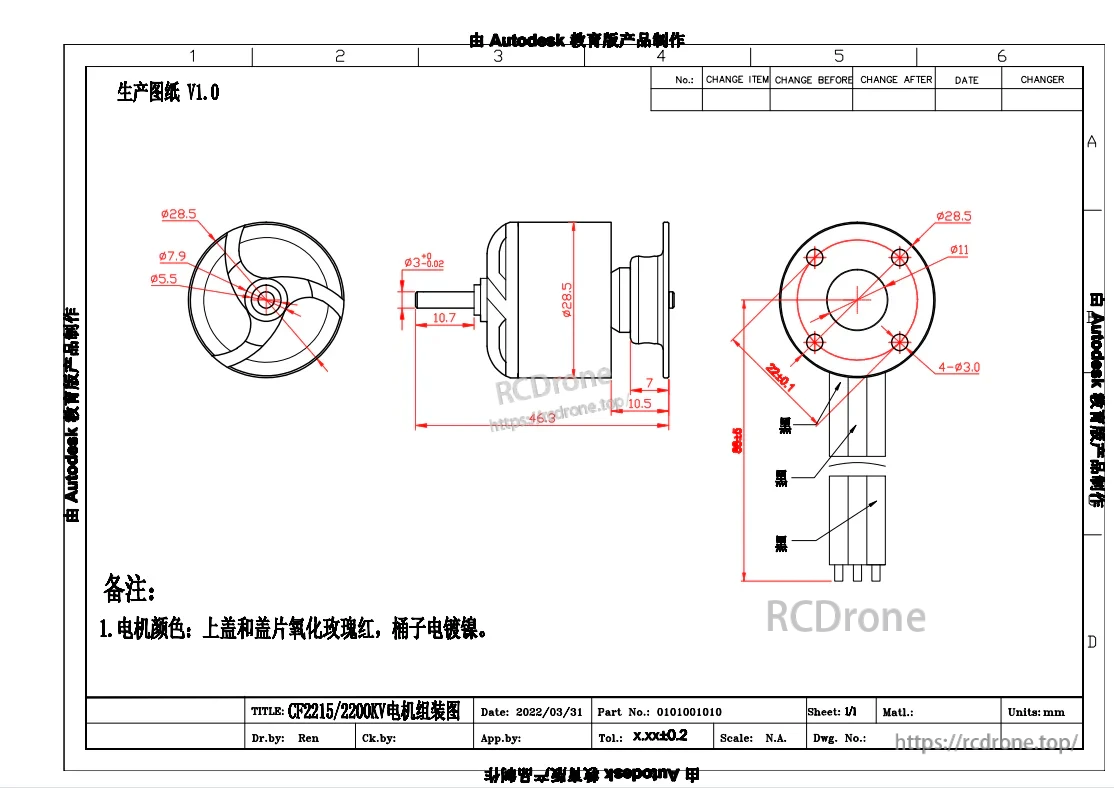

Mechanical drawing of EMax CF2215 2200KV brushless motor with key dimensions and 4-hole mounting pattern

Montaj veya çerçeve seçmeden önce şaft boyutunu, dış çapı ve 4×3.0 mm montaj deliği düzenini doğrulamak için yayımlanan boyutlandırılmış çizimi kullanın.
