CHIHAI MOTOR CHS-GM 12-15BY, açık lehim terminalleri, metal dişliler ve 3mm D-shaft ile donatılmış mini bir dişli stepper motor'dur. Gerçek paketi, azaltma oranını ve mevcut 4.4mm veya 10mm şaft uzunluğunu seçin. Bu liste, 30ohm sargı referansını kullanır ve önceden kablolu motor uçlarını içermez.
- İki fazlı, dört telli kalıcı mıknatıs stepper yapısı.
- Dokuz gerçek azaltma oranı ve iki şaft uzunluğu ailesi; yalnızca mevcut kombinasyonlar sunulmaktadır.

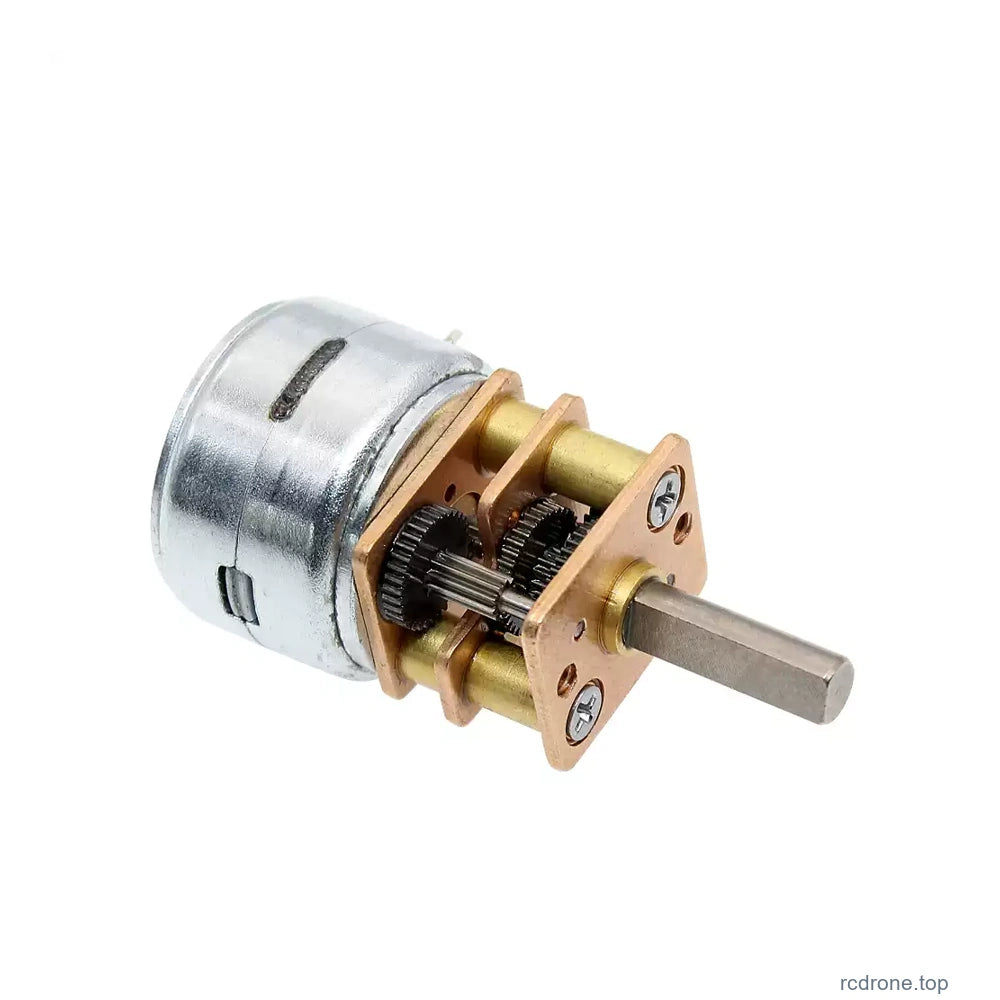

- Kompakt 15mm motor gövdesi ve metal dişli kutusu.
- Resimdeki muhafaza ile veya olmadan, isteğe bağlı yeni sürücü veya PLC kontrol sürücü paketleri.
| Model | CHIHAI MOTOR CHS-GM 12-15BY |
| Yapı | Metal dişliler ve açık lehim terminalleri ile donatılmış, kalıcı mıknatıslı iki fazlı, dört telli dişli stepper motor |
| Sargı referansı | DC 5V detaylı L 6219 test tablosunda; faz başına 30ohm ±7%, faz başına 9.5mH, faz başına 150mA |
| Besleme / sürücü | Uygun bipolar stepper sürücü gereklidir; 5–12V seri sürüş/test referansları doğrudan DC dönüşü veya sınırsız sargı voltajı anlamına gelmez |

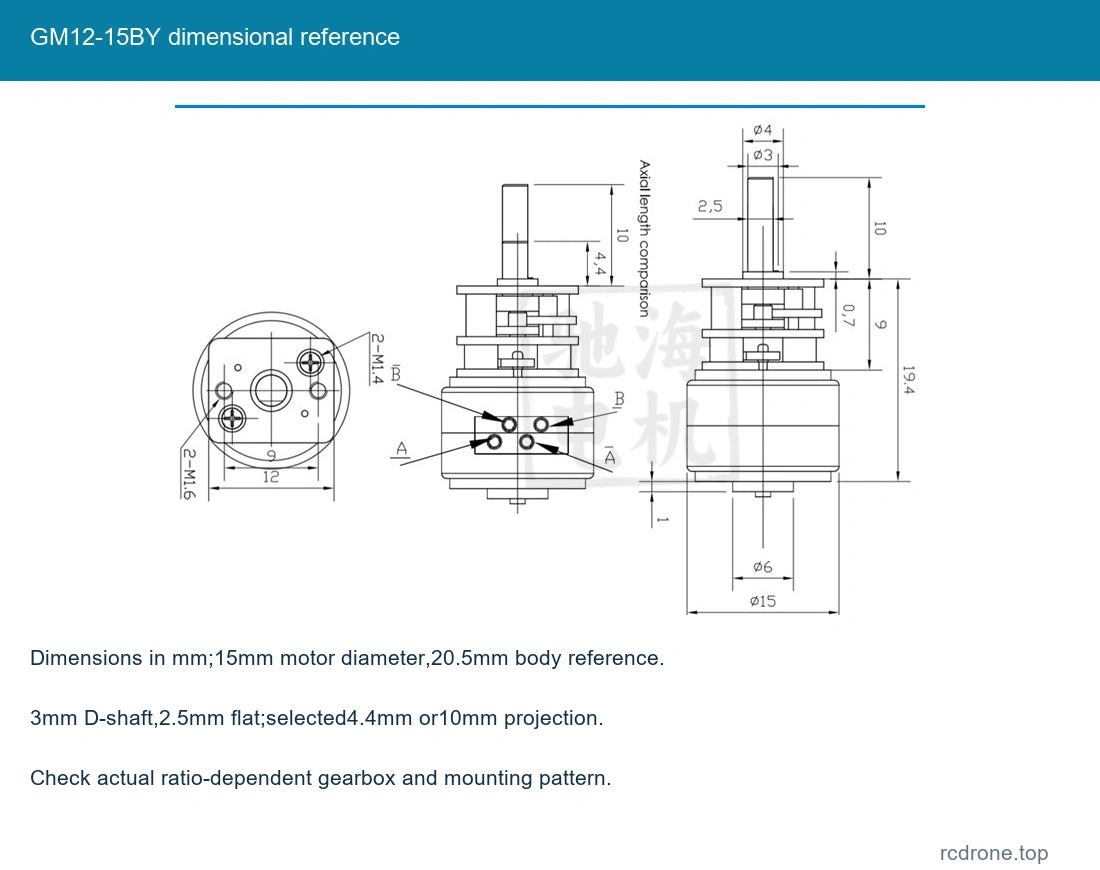

| Boyut | Yaklaşık 15mm motor çapı; çıkış mili hariç 20.5mm gövde referansı; montaj oranla değişir |

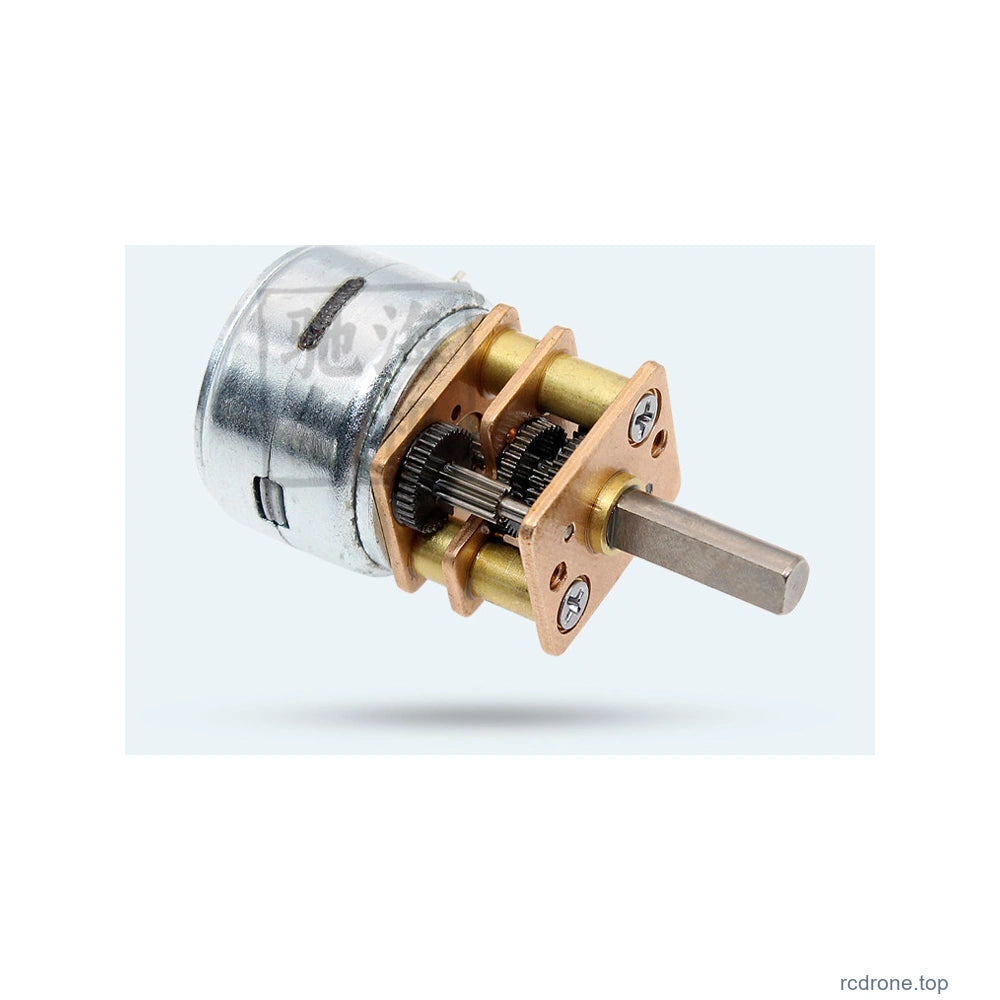

| Mili | 3mm D-mili; seçilen 4.4mm veya 10mm projeksiyon; 2.5mm düz referans |
| Ağırlık | Yaklaşık 13g motor, aksesuarlar ve nakliye ambalajı hariç |
| Oran | Dokuz gerçek nominal oran 10: 1–380: 1; kesin oranlar biraz farklılık gösterir |
| Motor adım açısı | 18 derece dişli kutusundan önce; çıkış açısı gerçek azaltmaya uyar |
| Sargı / renkler | Referans bağlantı haritası Beyaz A+, Kırmızı A−, Sarı B+, Siyah B−; çıplak motor kullanıcı tarafından sağlanan kablolama ve gerçek terminal onayı gerektirir |
| Dahil olanlar | Seçilen pakette adı geçen yalnızca bir motor ve kart/kasa; önceden kablolu motor bağlantıları veya tedarik vaadi yoktur |
| Sıklık başlıkları | Başlangıç> 1200pps, tepki > 900pps olarak etiketlenmiş test referansları; gerçek çalışma sürücüye, yüke ve ivmeye bağlıdır |

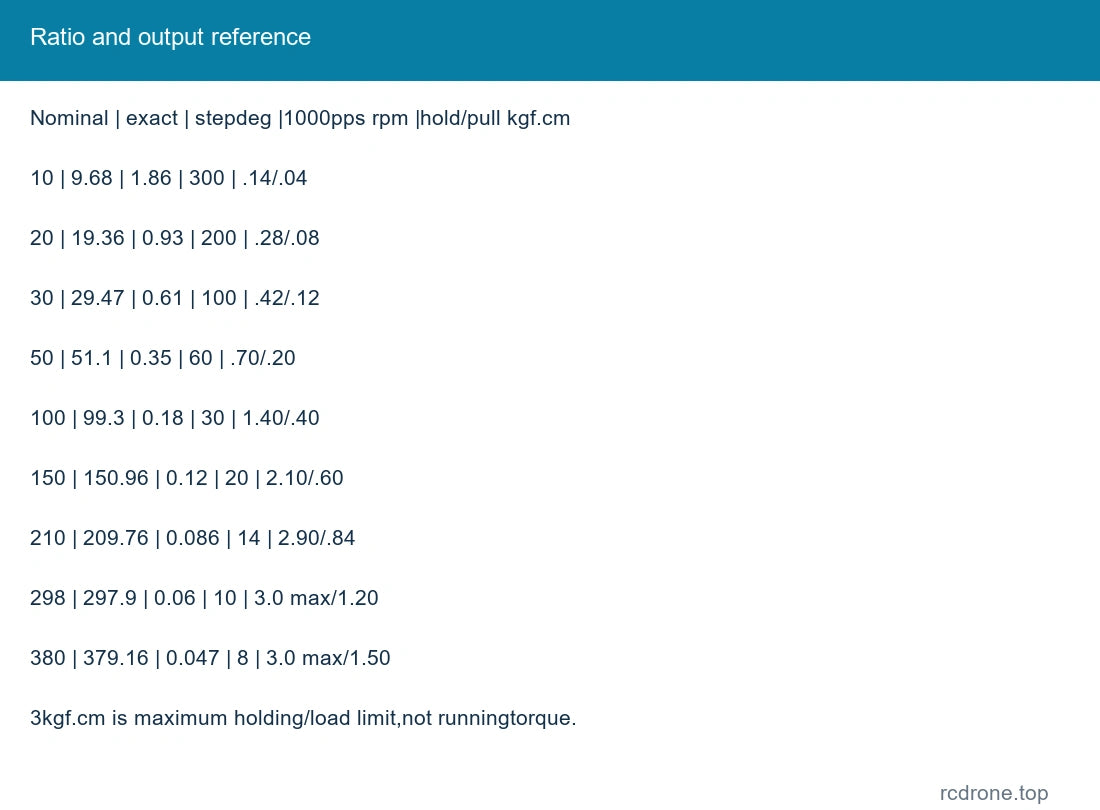

| Nominal | kesin oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 10: 1 | 9.68 | 1.86 | 300 | .14 / .04 |
| Nominal | tam oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 20: 1 | 19.36 | 0.93 | 200 | .28 / .08 |
| Nominal | tam oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 30: 1 | 29.47 | 0.61 | 100 | .42 / .12 |
| Nominal | tam oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 50: 1 | 51.1 | 0.35 | 60 | .70 / .20 |
| Nominal | tam oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 100: 1 | 99.3 | 0.18 | 30 | 1.40 / .40 |
| Nominal | tam oran | çıkış adım dereceleri |1000pps rpm |tutma / çekme kgf·cm | 150: 1 | 150.96 | 0.12 | 20 | 2.10 / .60 |
| Nominal | tam oran | çıkış adım dereceleri | 1000pps rpm | tutma / çekme kgf·cm | 210: 1 | 209.76 | 0.086 | 14 | 2.90 / .84 |
| Nominal | tam oran | çıkış adım dereceleri | 1000pps rpm | tutma / çekme kgf·cm | 298: 1 | 297.9 | 0.06 | 10 | 3.0 max / 1.20 |
| Nominal | tam oran | çıkış adım dereceleri | 1000pps rpm | tutma / çekme kgf·cm | 380: 1 | 379.16 | 0.047 | 8 | 3.0 max / 1.50 |
Çıkış-hız satırı, nominal oran etiketleri kullanarak yaklaşık 1000pps test referansıdır. Tutma torku duraklama anında ölçülür; çekme torku ayrı bir döner referanstır. 3kgf·cm, daha yüksek oranlar için maksimum izin verilen tutma/yük sınırıdır, sürekli çıkış derecelendirmesi değildir. Şanzımanı zorlamayın veya durdurmayın.

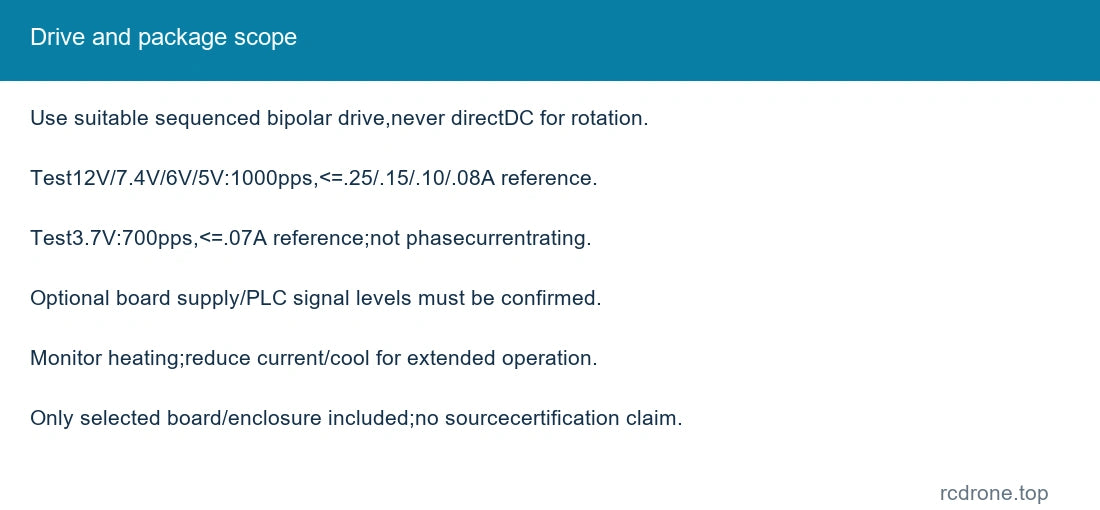

| 12V testi | 1000pps referansı, ≤0.25A önerilen sürüş akımı okuması |
| 7.4V testi | 1000pps referansı, ≤0.15A |
| 6V testi | 1000pps referansı, ≤0.10A |
| 5V testi | 1000pps referansı, ≤0.08A |
| 3.7V testi | 700pps referansı, ≤0.07A |
Bu voltaj bağımlı sürüş-test okumaları, 150mA faz spesifikasyonundan ve 5V sargı tablosundan farklıdır. Doğru akım kontrolü ile uygun bir bipolar sürücü kullanın ve uzun süreli testler sırasında motor ısınmasını kontrol edin. Sıcaklık aşırı yükselirse akımı azaltın veya soğutma sağlayın.Opsiyonel kart giriş değerlendirmesi ve PLC sinyal seviyeleri, kablolamadan önce sağlanan gerçek kartta onaylanmalıdır; burada belirtilmemiştir.

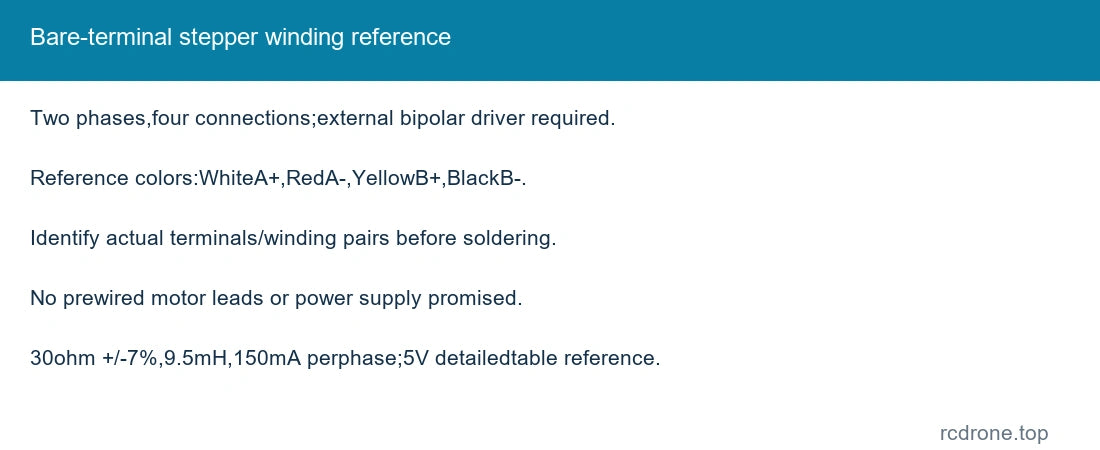

Referans bağlantı renkleri BeyazA+ ve KırmızıA−'yı fazA, SarıB+ ve SiyahB−'yı fazB olarak tanımlar. Açık motorun uçları açıktır; kullanıcı tarafından sağlanan bağlantı kablolarını lehimlemeden önce sarım çiftlerini ve gerçek terminal yönünü tanımlayın. Bir stepper, bir sürücüden sıralı bir uyarım gerektirir ve doğrudan bir DC bağlantısından sürekli dönmeyecektir. Terminalleri aşırı ısıtmaktan kaçının ve bağlantıları izole edin.
Seçilen 4.4mm veya 10mm mil çıkıntısını mekanizmaya yerleştirin. Dış yükleri destekleyin, boyutlandırılmış montaj desenini kontrol edin ve aşırı yan yük, dişli aşırı yüklenmesi veya ani ivmelenmeden kaçının. Opsiyonel sürücü ve muhafaza stilleri, gerçek paket fotoğraflarında gösterilmektedir; belgelenmemiş PLC uyumluluğu veya giriş voltajı ima edilmemektedir.

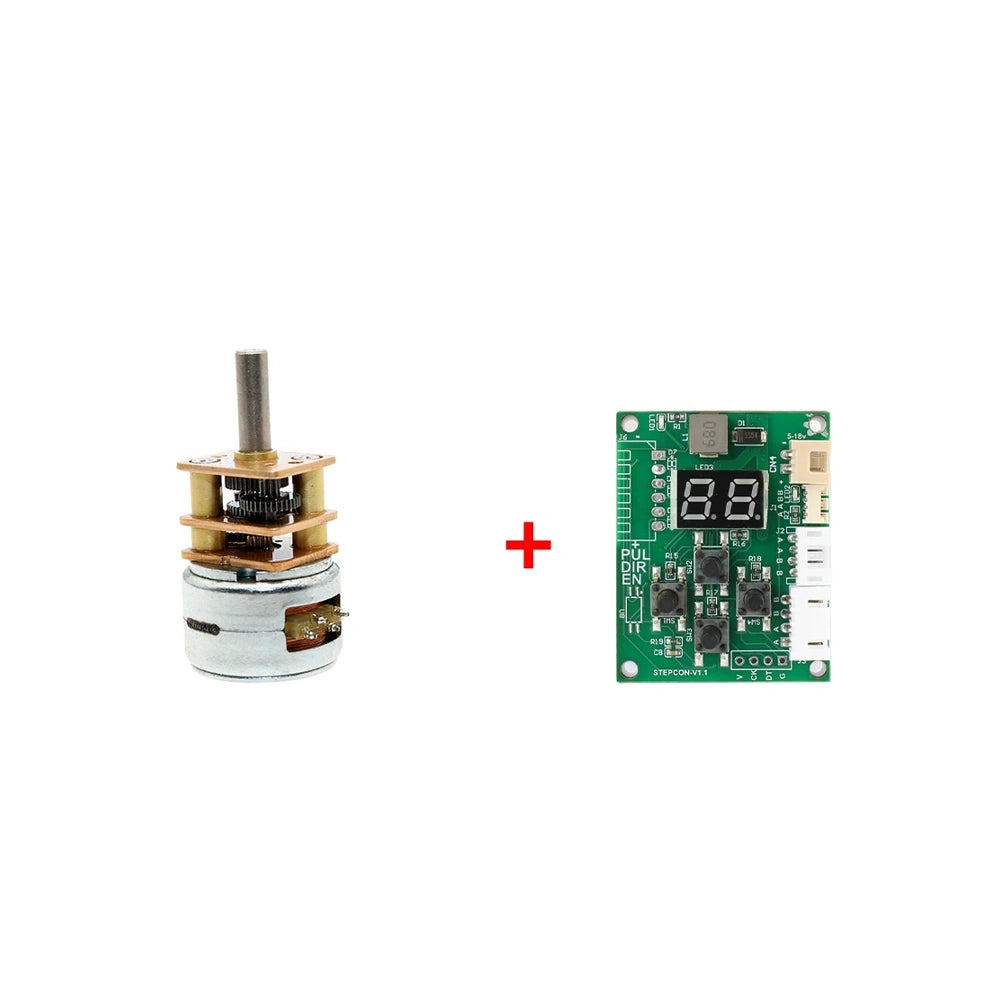

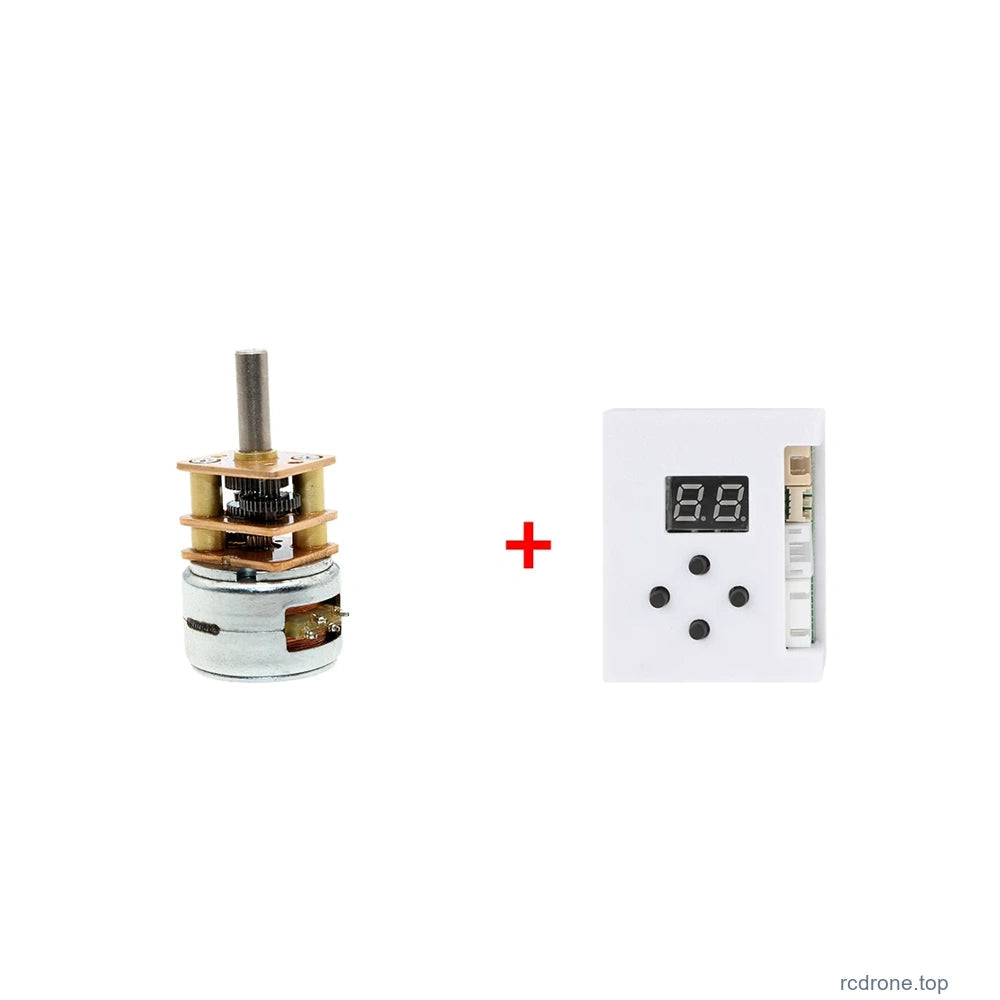

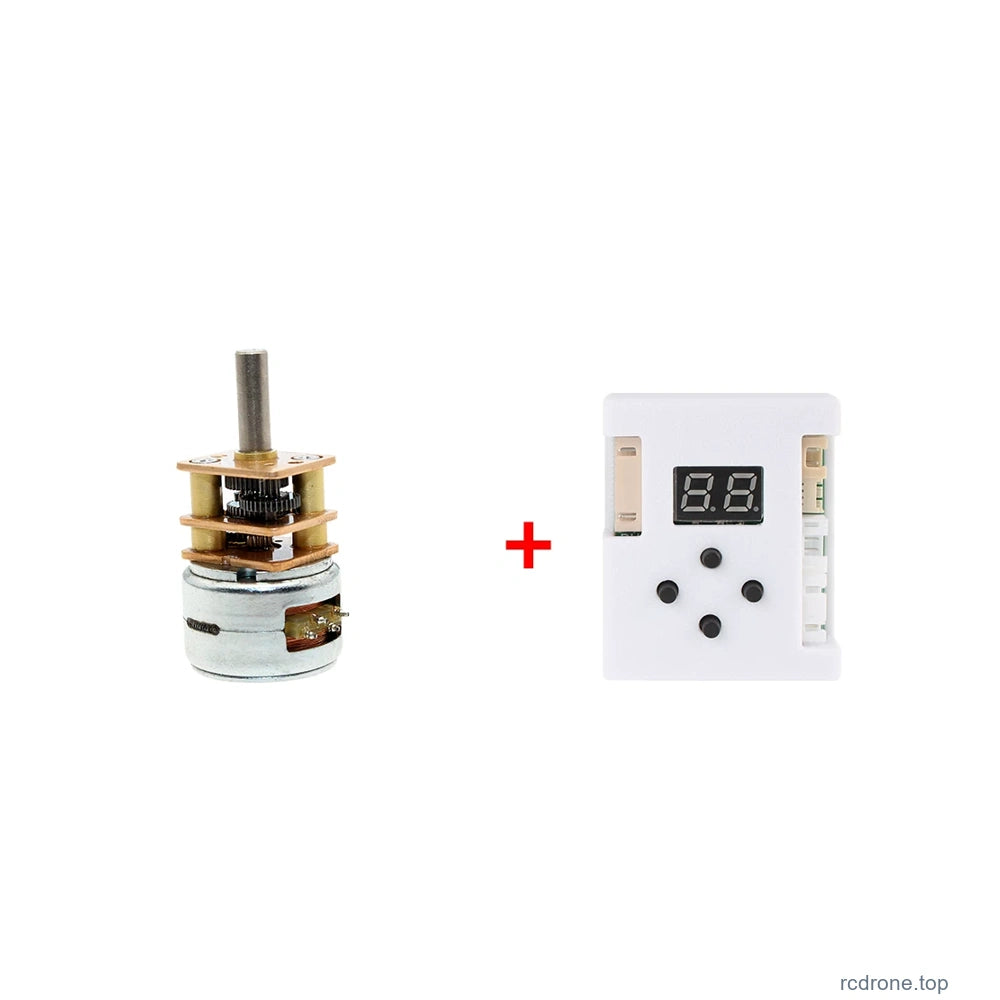

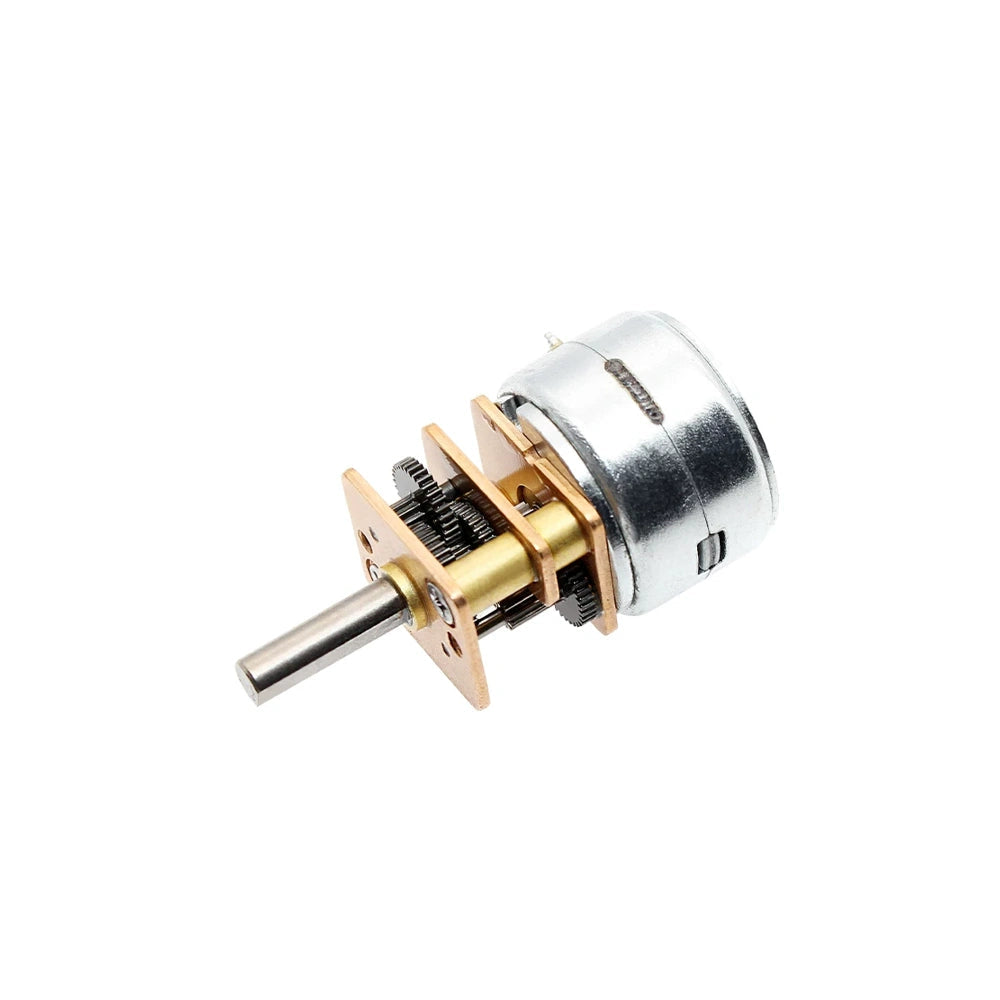

Sadece Motor: bir seçilen oran/şaft motoru. Yeni Sürücü Kartı veya PLC Sürücü paketleri, resimdeki ilgili kartı ekler. Kapalı paketler, uyumlu konutları ekler. Güç kaynağı, önceden kablolu motor ucu, bağlantı ve braket dahil değildir, aksi açıkça paket içinde belirtilmedikçe.
Küçük konumlandırma mekanizmaları, kamera prototipleri, robotik eklemler, aletler ve uyumlu adım kontrolörü kullanan kompakt otomasyon projeleri.
Yalnızca stokta bulunan kaynak kombinasyonları sunulmaktadır; kısa şaft 10: 1, 20: 1, 30: 1 ve 210: 1 konfigürasyonları bu kaydedilmiş aralıkta mevcut değildir.
No.CheckPLC veya güç kaynağını bağlamadan önce, sağlanan kart belgelerini ve pin etiketlerini kontrol edin.
