DarwinFPV Cement Ultra Dayanıklı ELRS 2.4G Alıcı, IP67 Su ve Toz Geçirmez, 100mW PA, CRSF

Genel Bakış

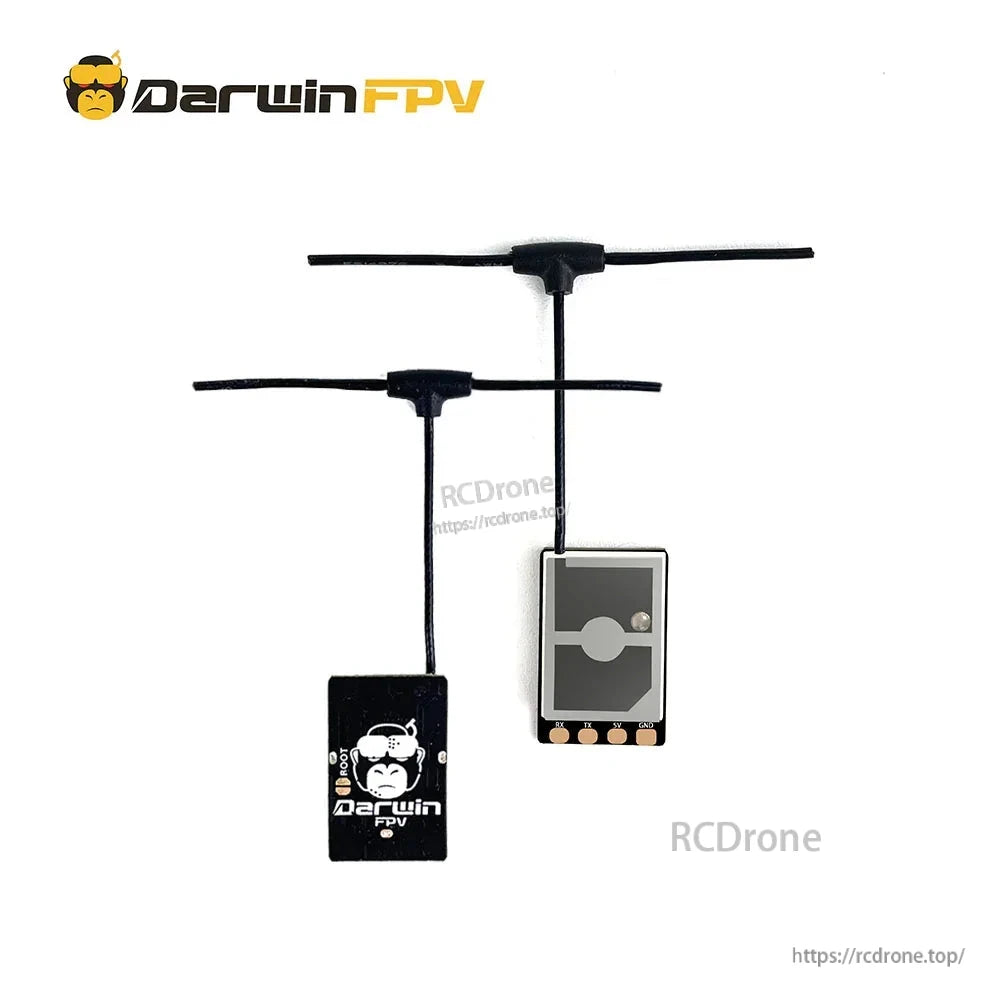

DarwinFPV “Cement” Ultra Dayanıklı ELRS 2.4G Alıcı, toz, yağmur, kar, su ve çamur gibi zorlu ortamlarda FPV drone kullanımı için tasarlanmış bir kapalı alıcıdır. Ters güç bağlantısı koruma, IP67 suya ve toza dayanıklılık derecesi ve stabil bir kontrol bağlantısı için entegre edilmiş 100mW güç amplifikatörü (PA) ile donatılmıştır.

Ön satış ve teknik destek için https://rcdrone.top/ ile iletişime geçin veya e-posta gönderin support@rcdrone.top.

Ana Özellikler

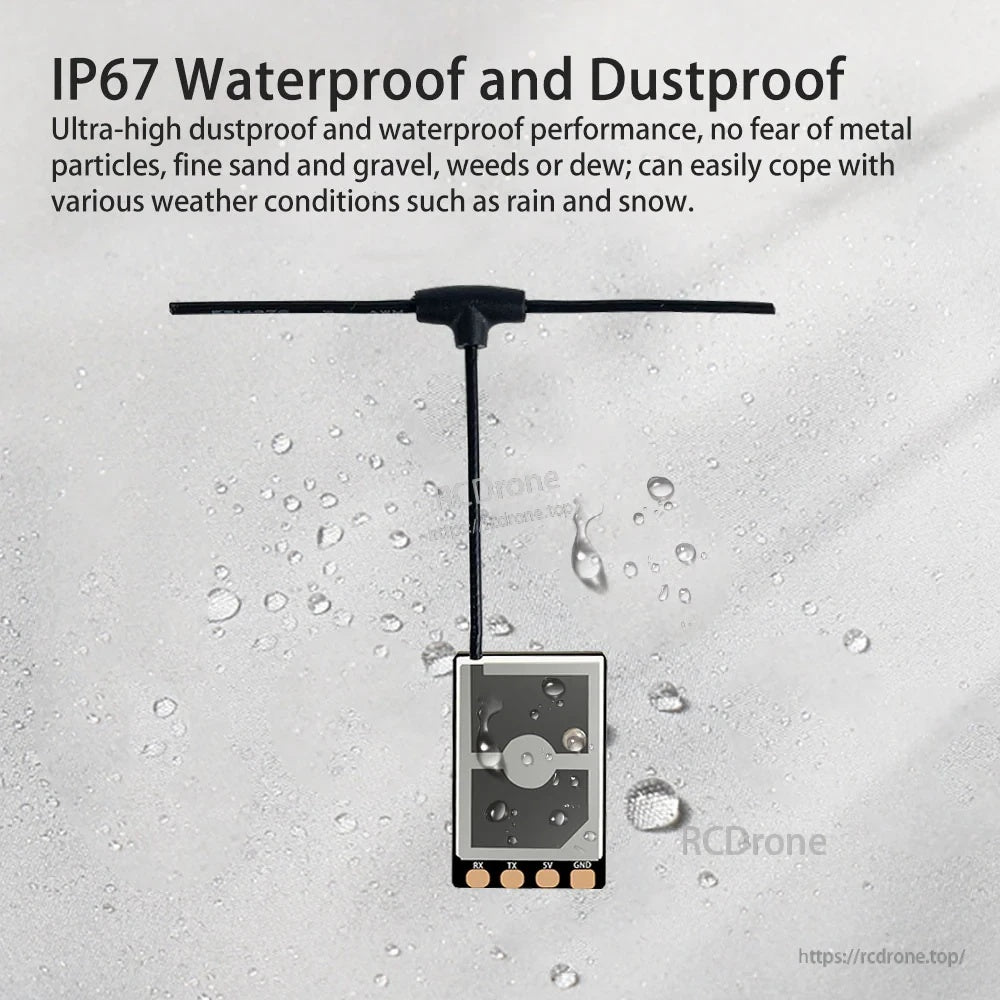

• IP67 suya ve toza dayanıklı: Ultra yüksek toz ve su geçirmez performansı; metal parçacıklarına, ince kum ve çakıllara, otlara veya çiğlere karşı direnç sağlar; yağmur ve kar gibi hava koşulları için uygundur.

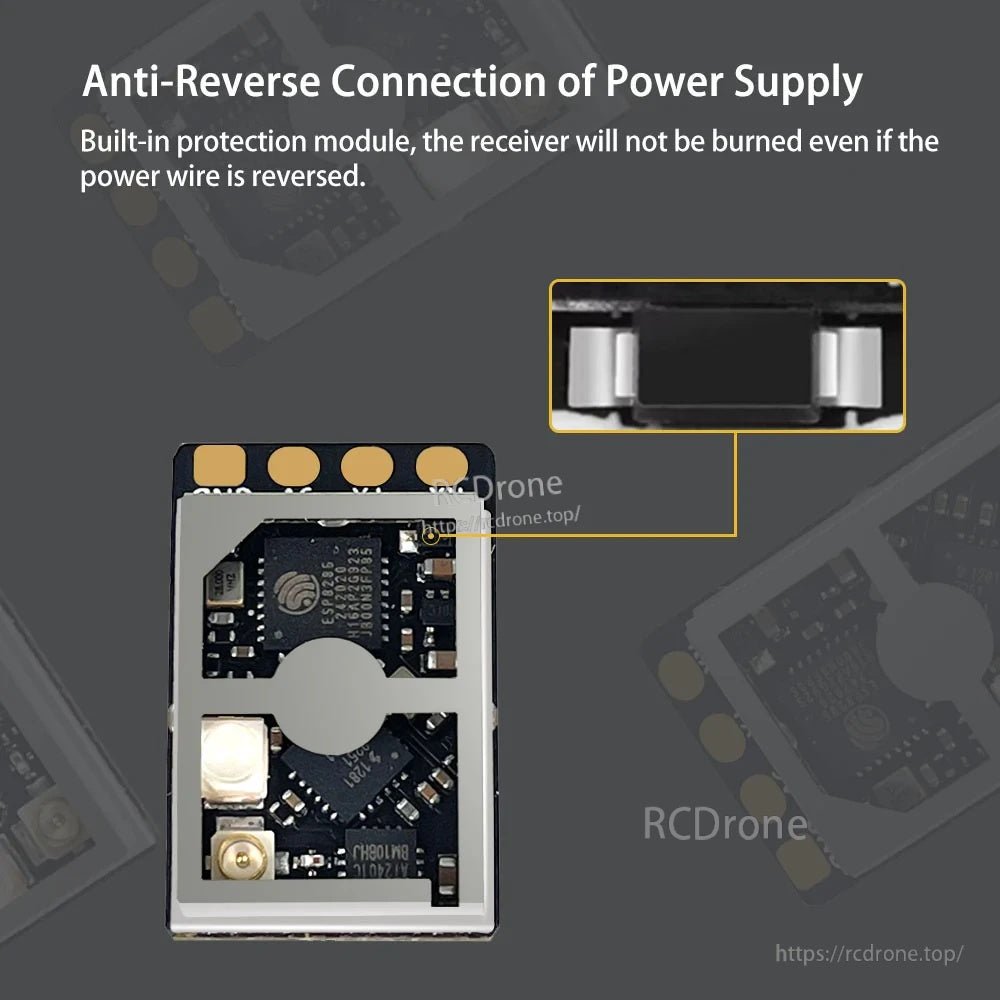

• Güç kaynağının ters bağlantısına karşı koruma: Entegre koruma modülü; güç kablosu ters olsa bile alıcı yanmaz.

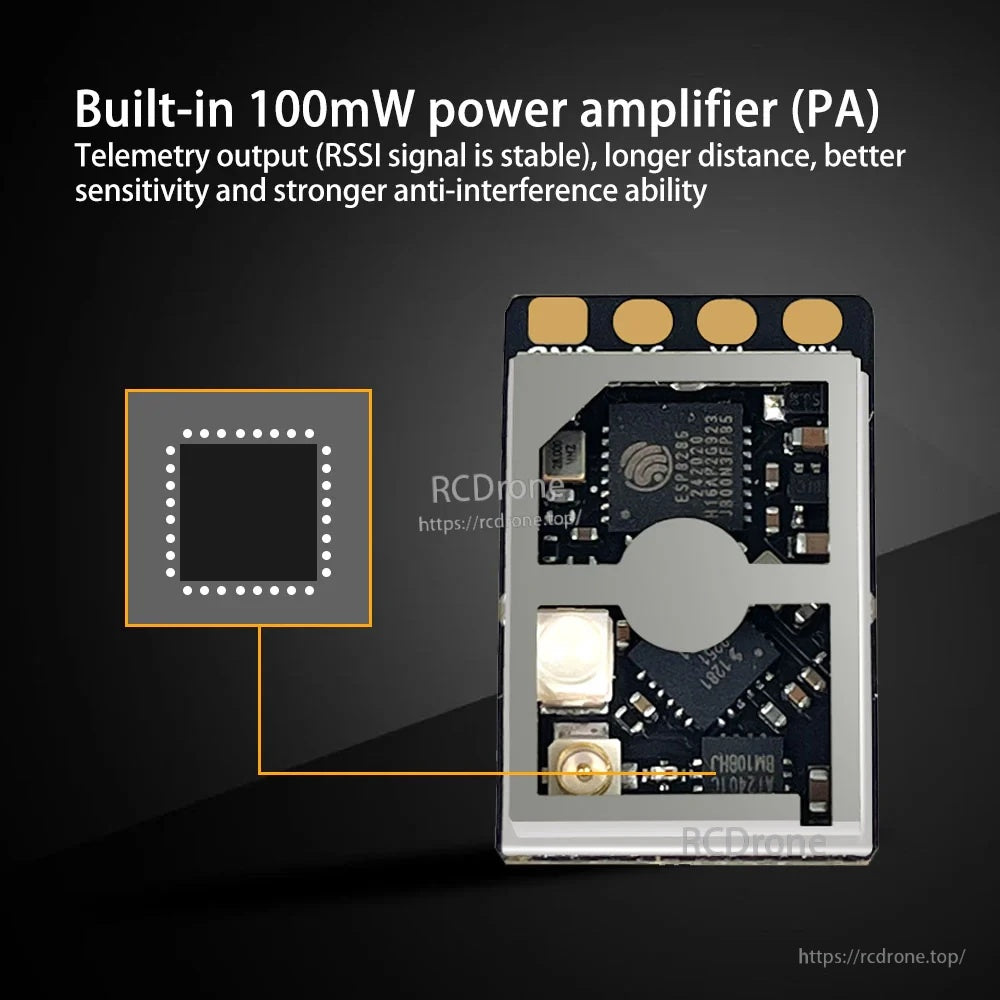

• Yerleşik 100mW güç amplifikatörü (PA): Telemetri çıkışı (RSSI sinyali stabil), daha uzun mesafe, daha iyi hassasiyet ve daha güçlü parazit önleme yeteneği.

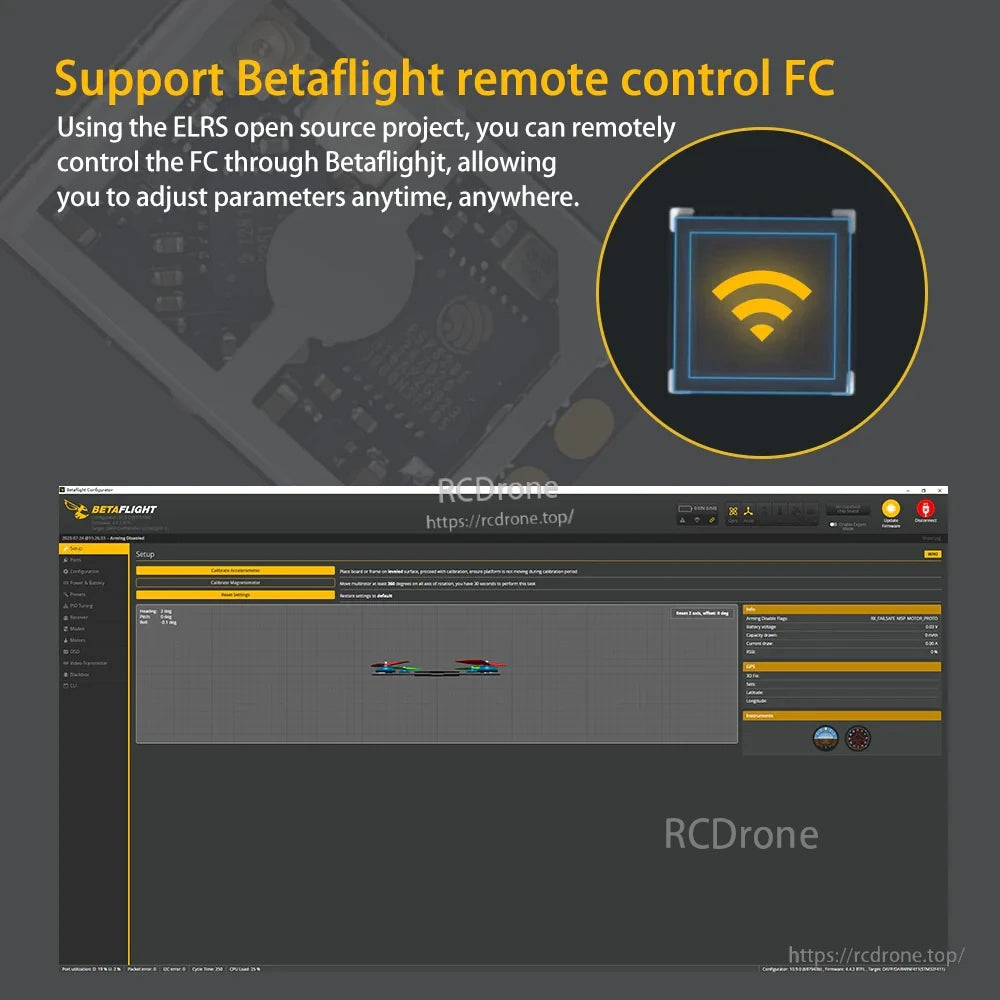

• Betaflight uzaktan kumanda FC desteği: ELRS açık kaynak projesini kullanarak, FC parametreleri Betaflight üzerinden ayarlanabilir.

Özellikler

İçindekiler

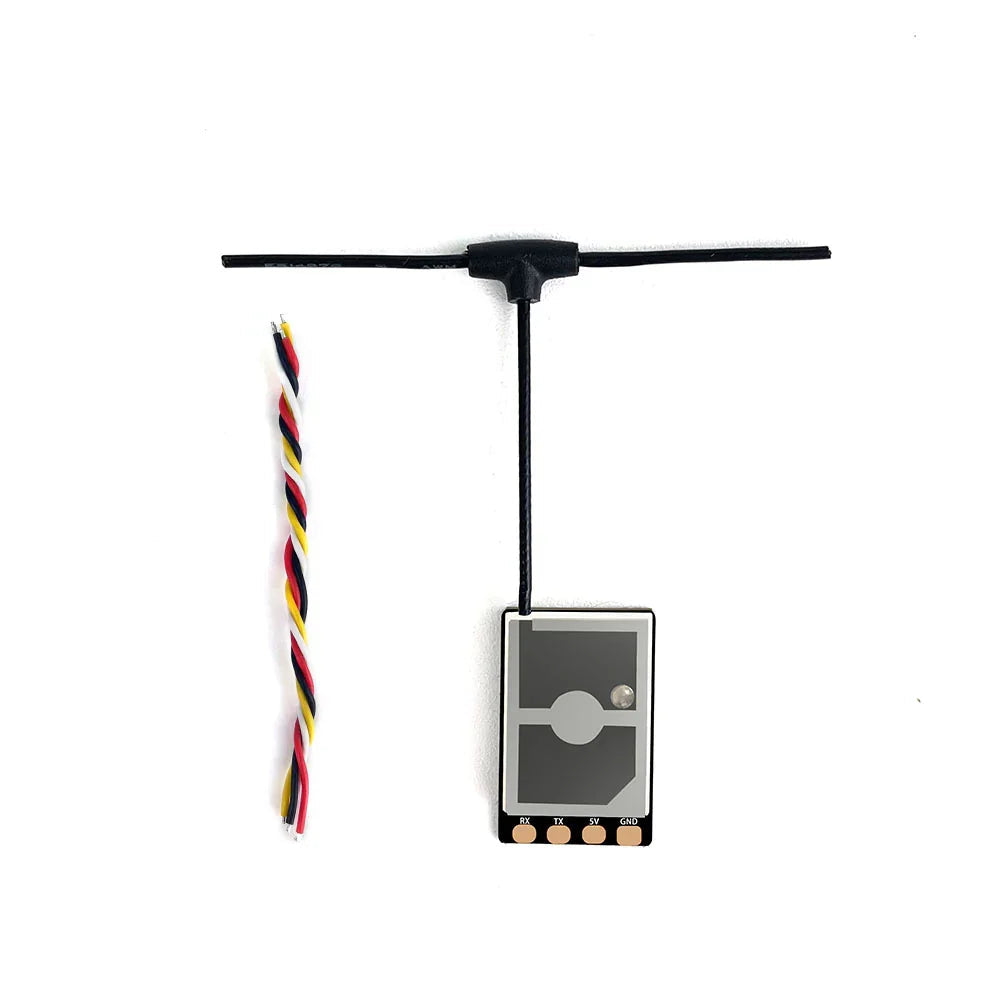

• DarwinFPV “Cement” Ultra Dayanıklı 2.4G Alıcı x1

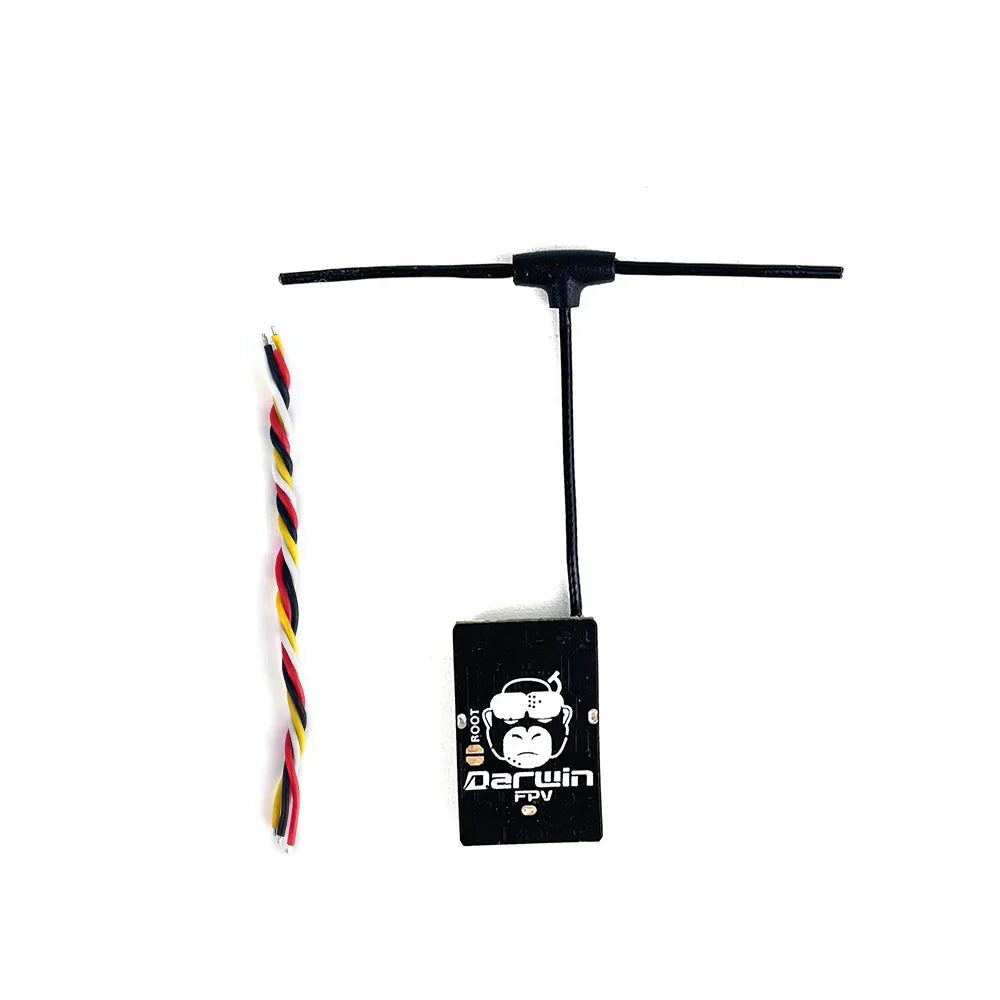

• Silikon kablo (uzunluk 70mm) x1
• Şeffaf ısı shrink tüpü (uzunluk 50mm, çap 14mm) x1

Bağlantı & Kurulumu

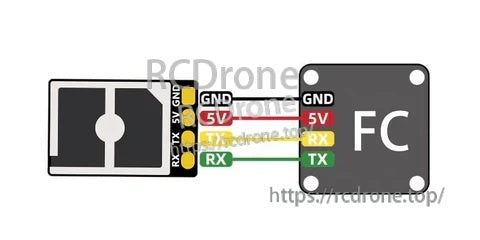

FC Bağlantısı (CRSF)

• GND'yi FC GND'ye
• 5V'yi FC 5V'ye
• TX'i FC RX'e
• RX'i FC TX'e

Betaflight Yapılandırması

• Betaflight Configurator'da, Portlar sekmesini açın ve ilgili UART'ı Seri Rx. Kaydedin ve yeniden başlatın.

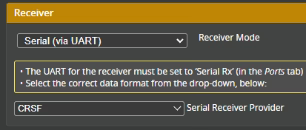

• Alıcı sekmesinde, Alıcı Modu 'nu Seri (UART üzerinden) , olarak ayarlayın, ardından Seri Alıcı Sağlayıcı'yı CRSF .

Bağlama Yöntemi

1. Alıcıyı 3 kez (1 saniye aralıklarla) açıp kapatın.
2. LED iki kez yanıp söner, bu alıcının bağlama moduna girdiğini gösterir.
3. TX modülünü veya uzaktan kumandayı bağlama durumuna getirin. LED sabit yanmaya başladığında, bağlama başarılıdır.

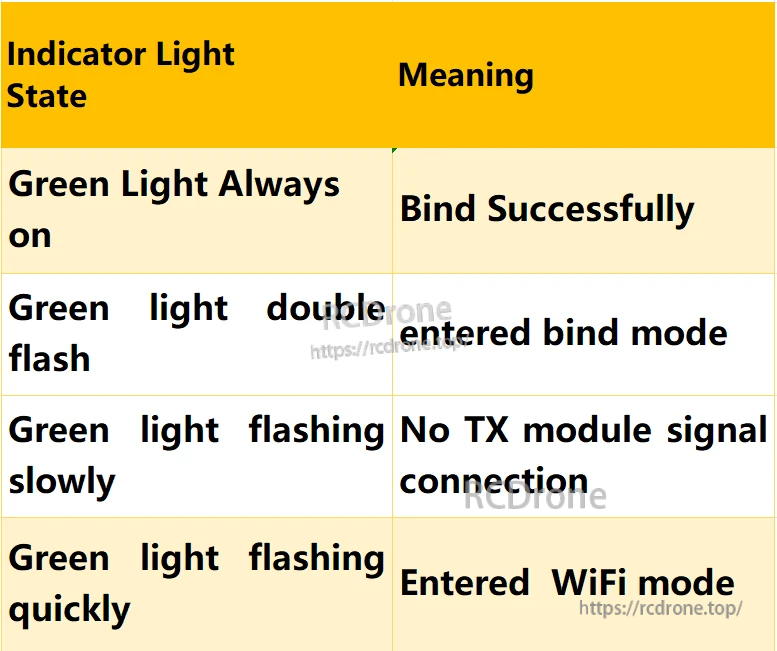

Gösterge Işığı Durumları

• Yeşil ışık sürekli yanıyor: Bağlama başarılı
• Yeşil ışık çift yanıp sönüyor: Bağlama moduna girdi
• Yeşil ışık yavaşça yanıp sönüyor: TX modül sinyal bağlantısı yok
• Yeşil ışık hızlıca yanıp sönüyor: WiFi moduna girdi

Ayrıntılar

Sert uçuş koşulları için tasarlanmış olan sulu Çimento alıcı, toz, yağmur, kar ve sıçramalara karşı direnç sağlamak için IP67 derecelidir.

Ters güç koruması, güç kabloları yanlışlıkla ters bağlandığında hasarı önlemeye yardımcı olur.

Yerleşik 100mW PA, daha iyi hassasiyet ve parazit direnci ile daha stabil bir kontrol bağlantısını desteklemek için tasarlanmıştır.

Alıcıyı FC'nize CRSF kullanarak bağlayın: GND'yi GND'ye, 5V'u 5V'a ve alıcı ile UART arasında TX/RX'i çapraz bağlayın.

Bağlantı durumunu onaylamak, sinyal kaybını gidermek veya yapılandırma için WiFi moduna girmek için yeşil LED desenlerini kullanın.
