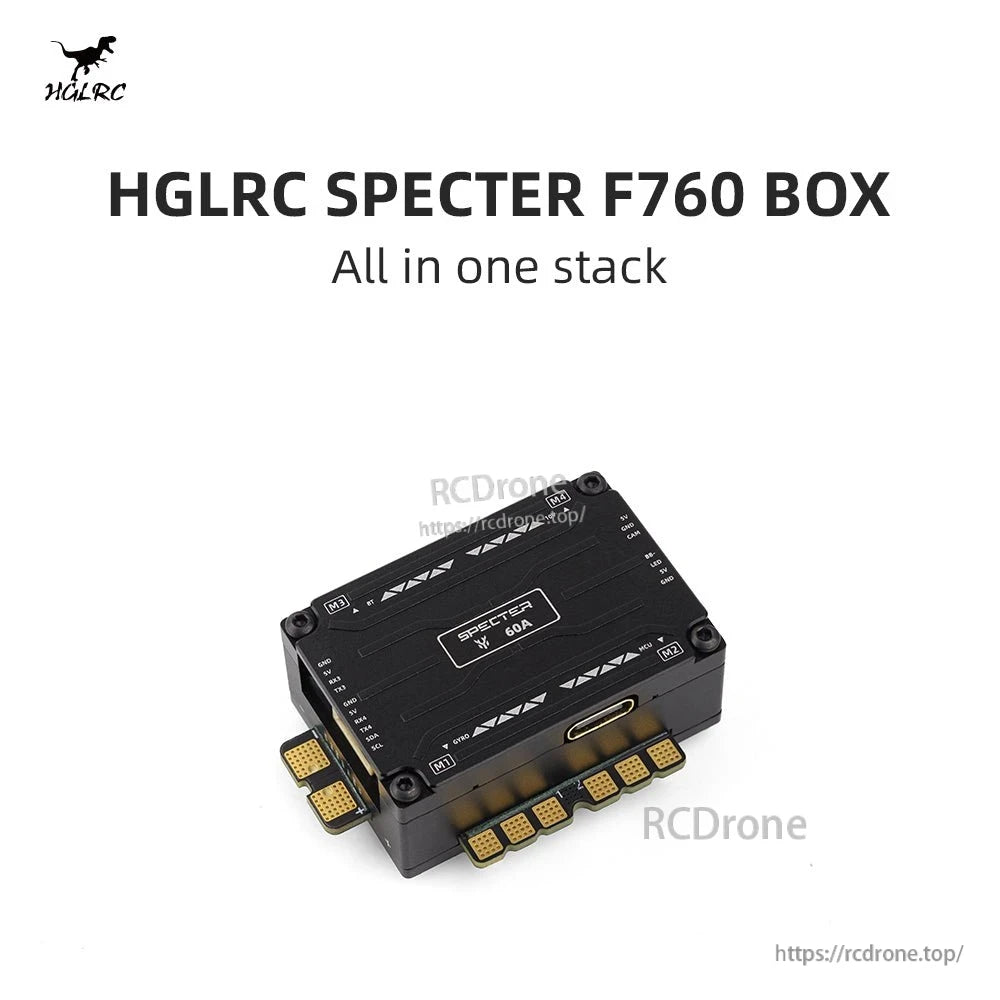

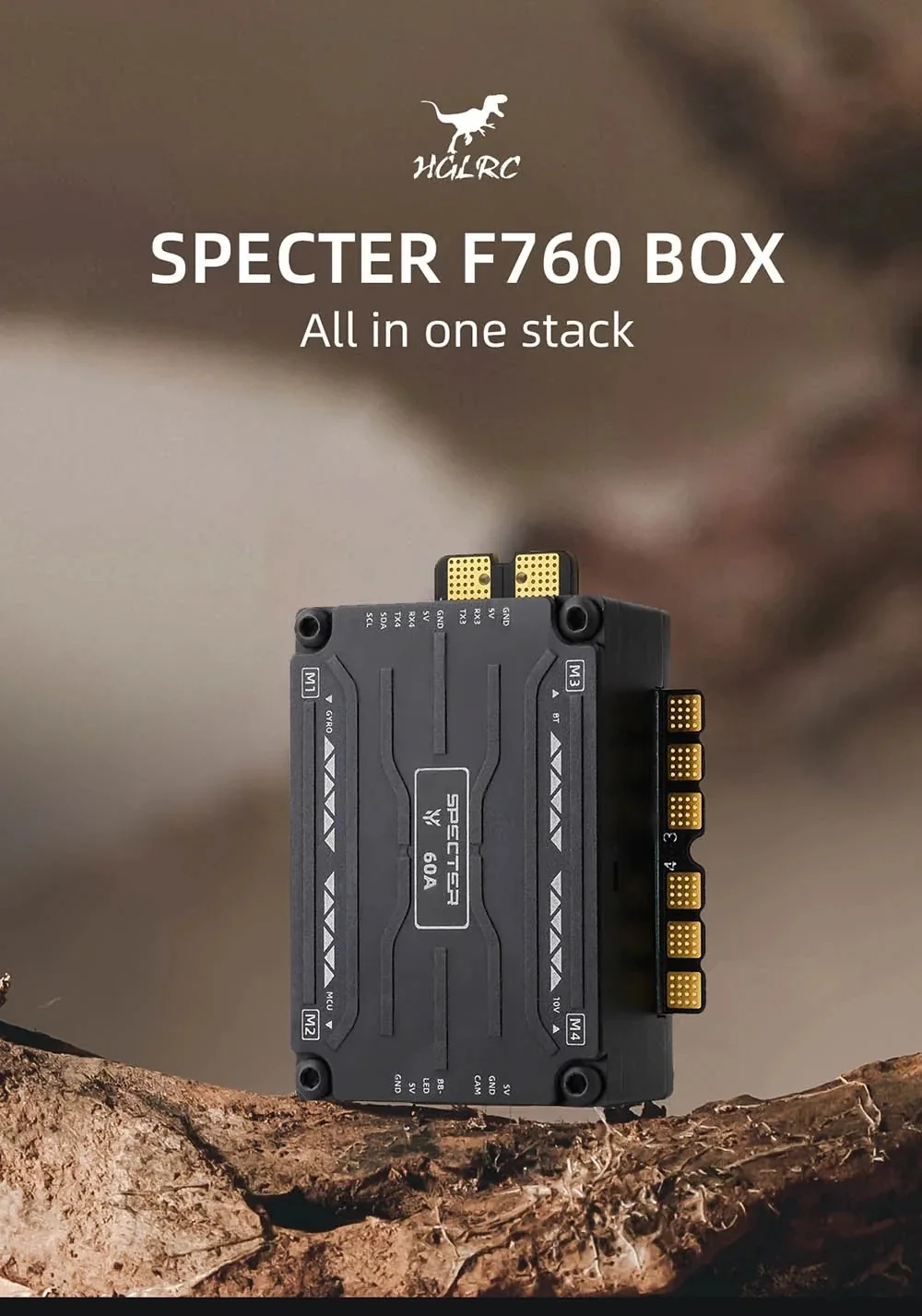

HGLRC SPECTER F760 BOX Entegre Stack (FC STM32F722 + 60A 3-6S ESC) MPU6000, 16MB, BT
HGLRC SPECTER F760 BOX Entegre Stack (FC STM32F722 + 60A 3-6S ESC) MPU6000, 16MB, BT
HGLRC
Teslim alım stok durumu yüklenemedi
Genel Bakış
HGLRC SPECTER F760 BOX entegre yığın, tam tak-çalıştır bağlantılar kullanarak kurulum işini azaltmak için tasarlanmış hepsi bir arada modüler FC + ESC çözümüdür. Sadece ESC güç girişi ve motor kablolarının lehimlenmesi gerekmektedir. Yığın, bir süspansiyon şok emme sistemi ve yerleşik bir kapasitör ile entegre edilmiştir ve pratik kurulum için fabrika ayarlı filtre parametreleri ile birlikte gelir.
Temel Özellikler

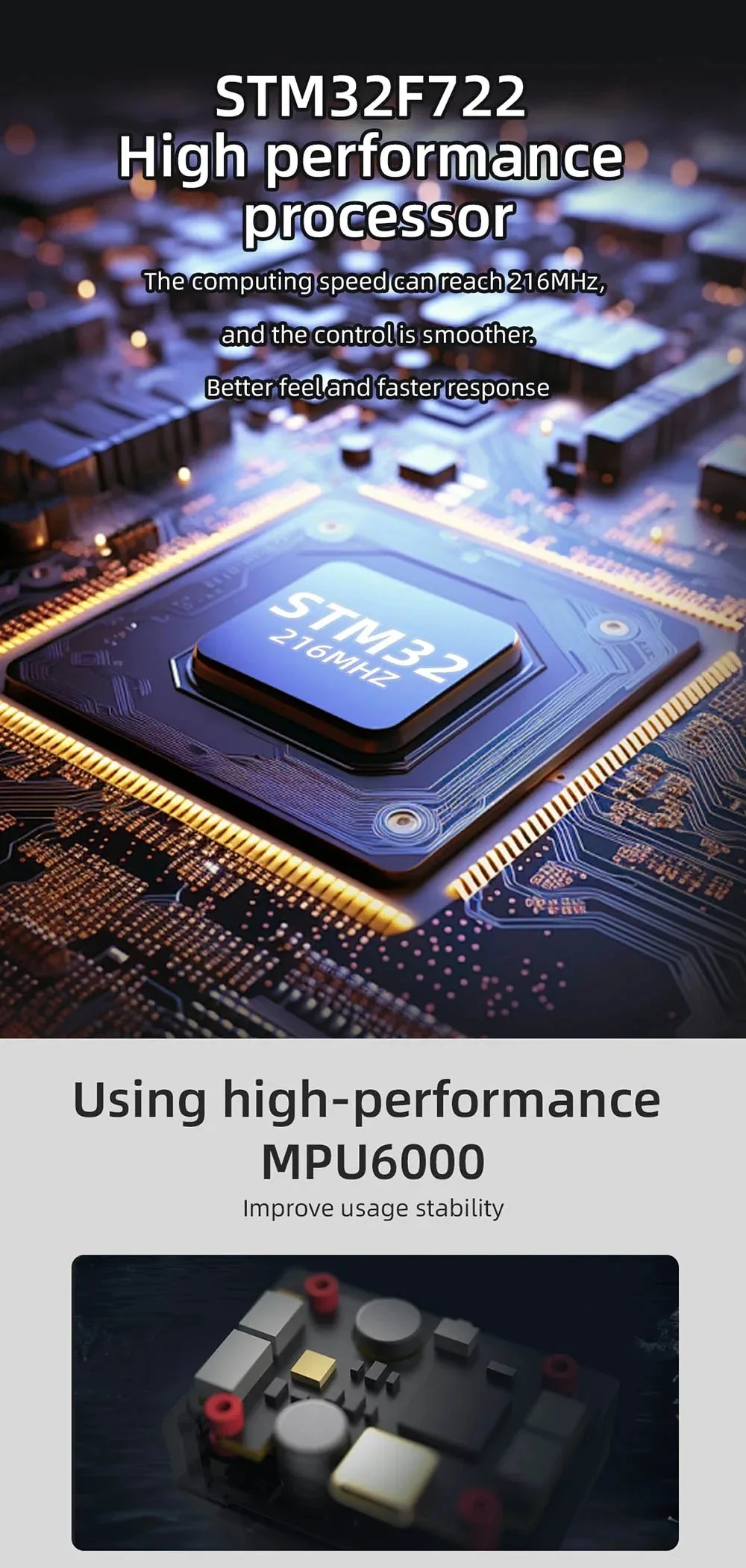

- STM32F722 yüksek performanslı işlemci (hesaplama hızı 216MHz'ye kadar ulaşabilir) sorunsuz kontrol ve hızlı yanıt için
- Geliştirilmiş stabilite için MPU6000 jirosu

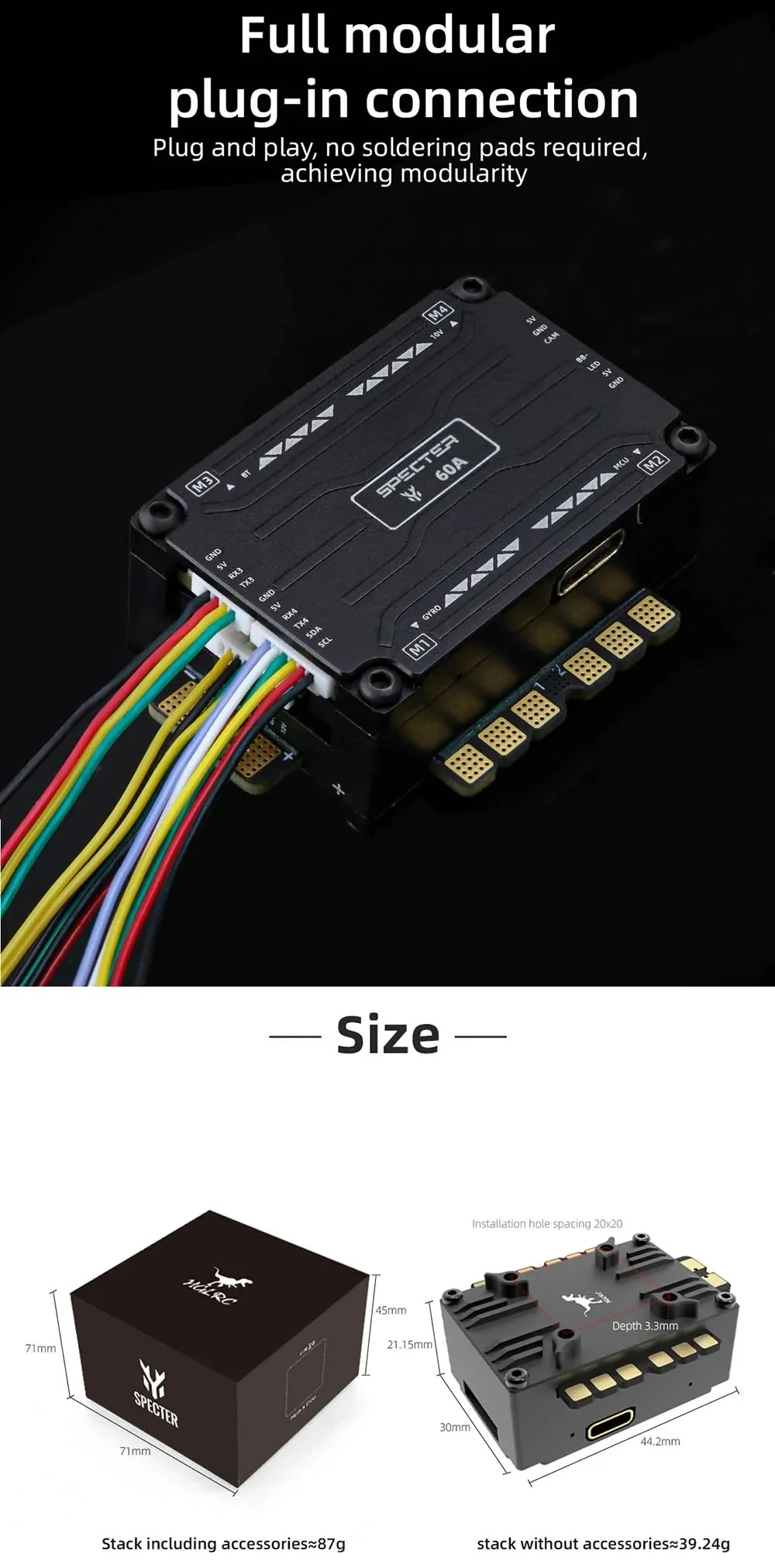

- Tam modüler doğrudan tak-çalıştır bağlantı (tak ve çalıştır; modüller için lehimleme pad'leri gerekmez)

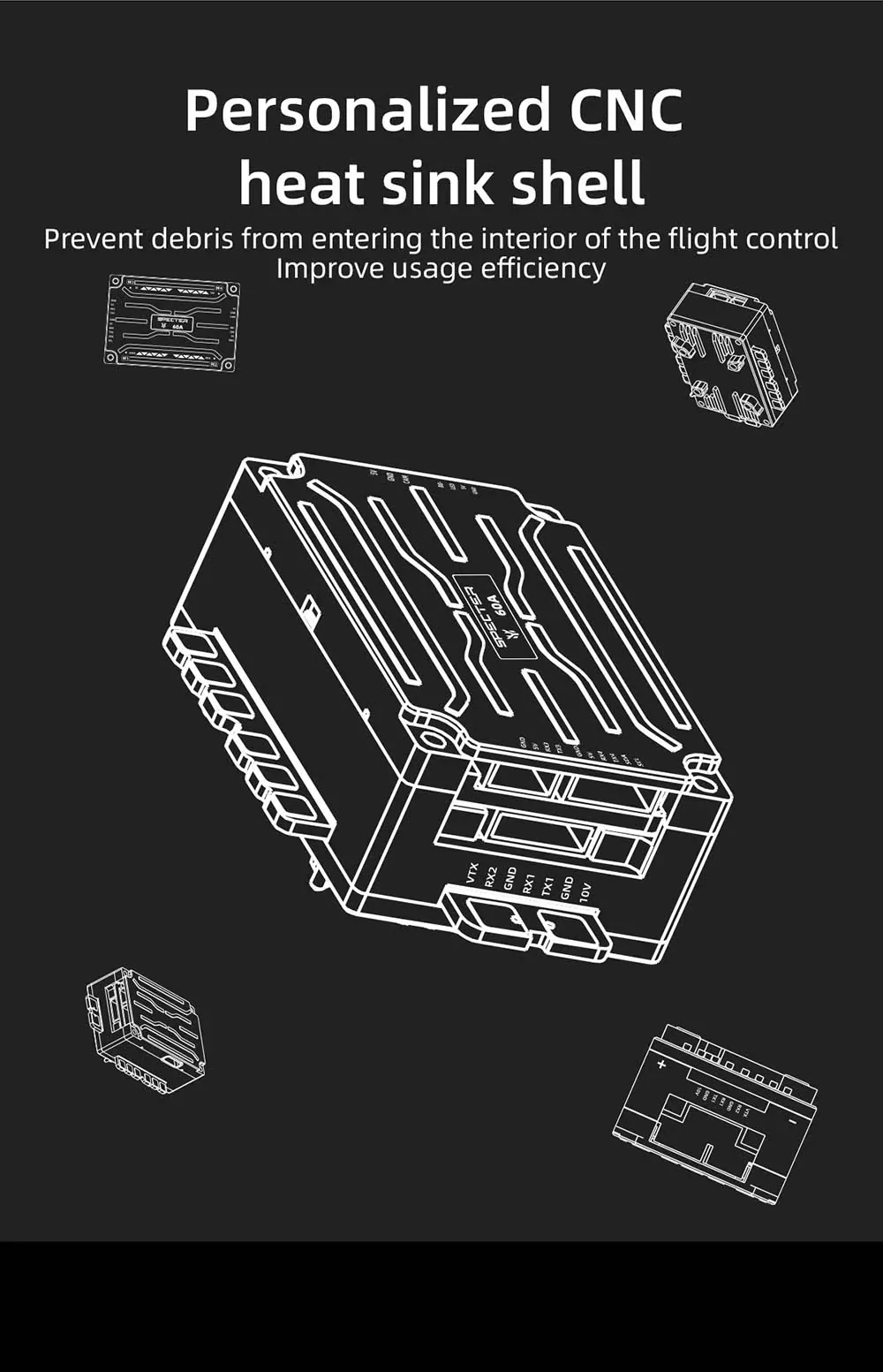

- Uçuş kontrolcüsüne yabancı cisimlerin girmesini önlemeye yardımcı olan kişiselleştirilmiş CNC soğutucu kabuk
- Uçuş verilerini kaydetmek için 16MB kara kutu
- Entegre Betaflight kablosuz Bluetooth parametre ayarı; SPeedyBee uygulaması ile bağlantı kurar (Bluetooth parametre ayarı: UART5)

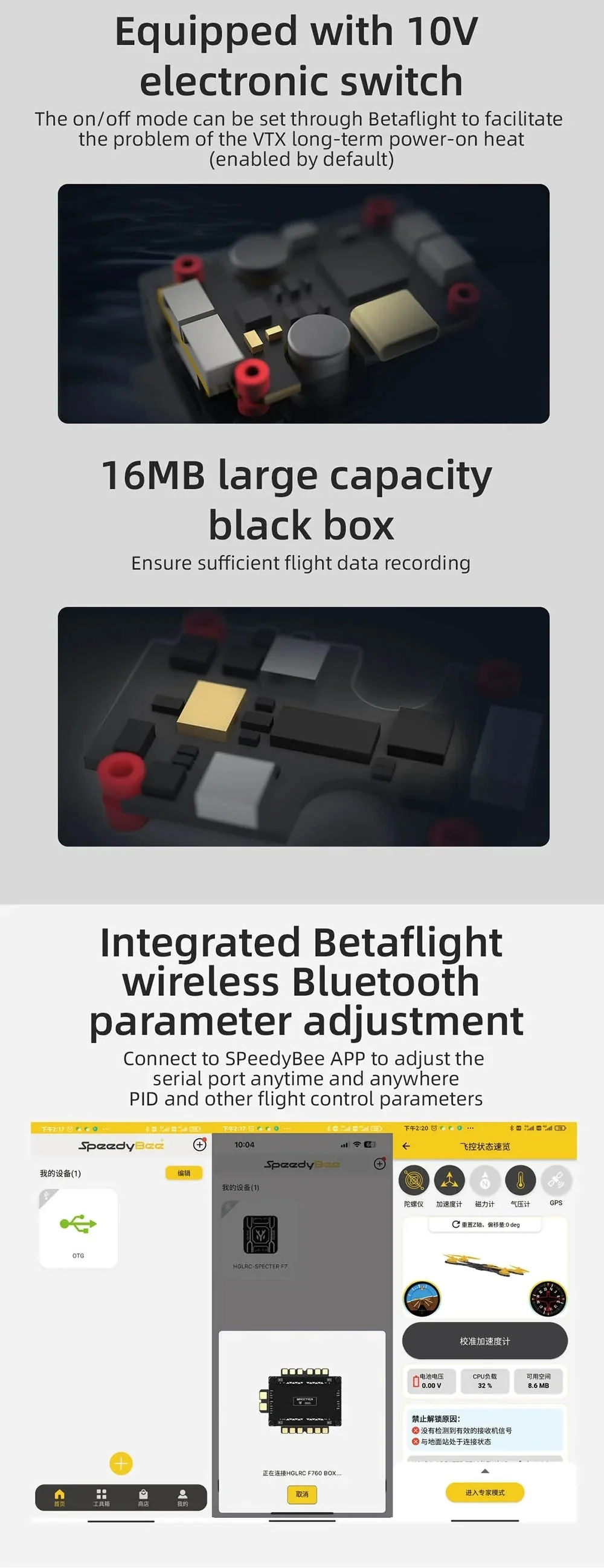

- 10V elektronik anahtar; açma/kapama modu Betaflight üzerinden ayarlanabilir (varsayılan olarak etkin)

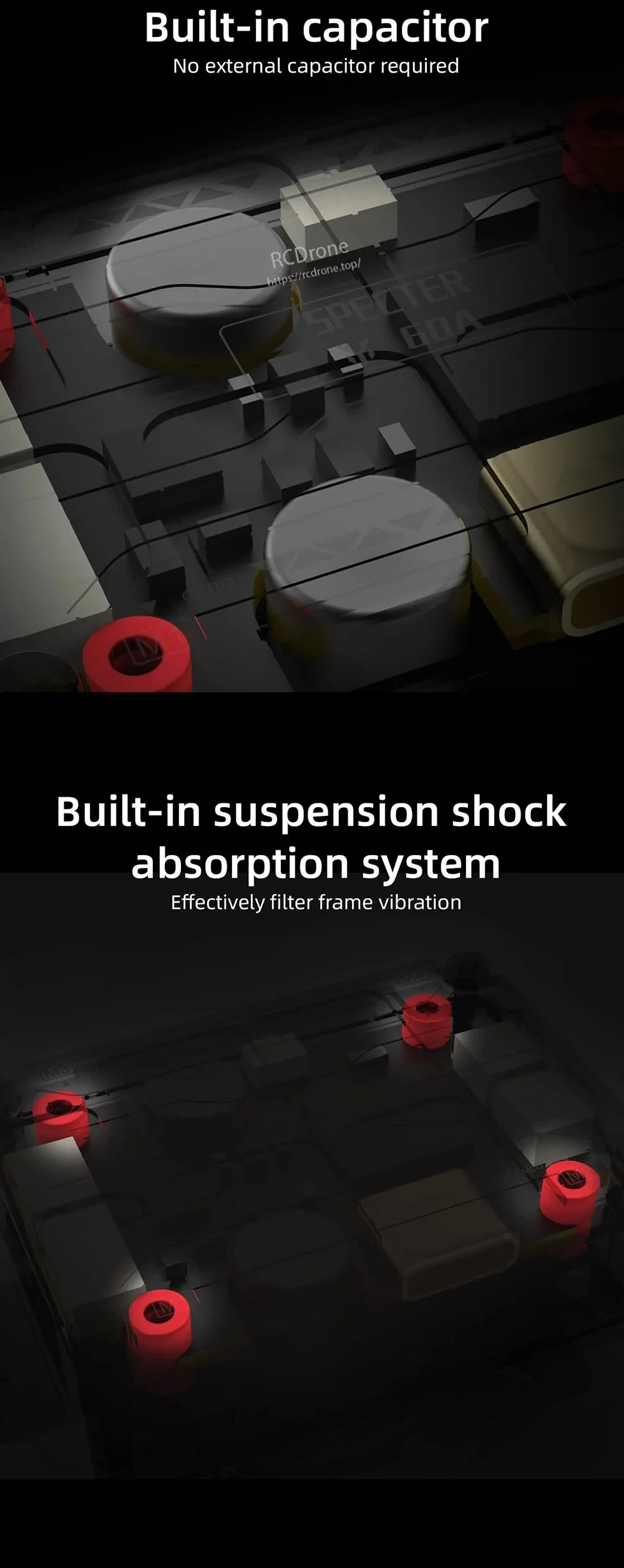

- Yerleşik kapasitör (harici kapasitör gerekmez)
- Yerleşik süspansiyon darbe emme sistemi (çerçeve titreşimini filtreler)

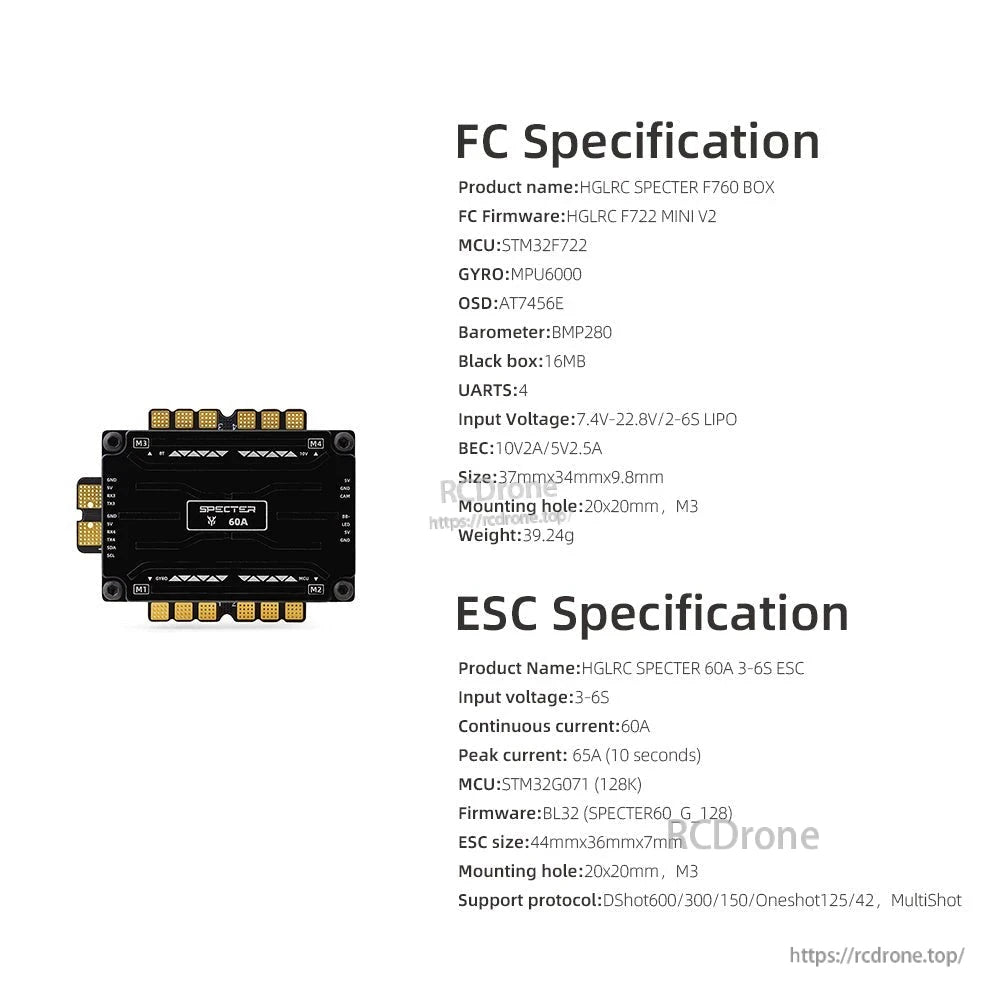

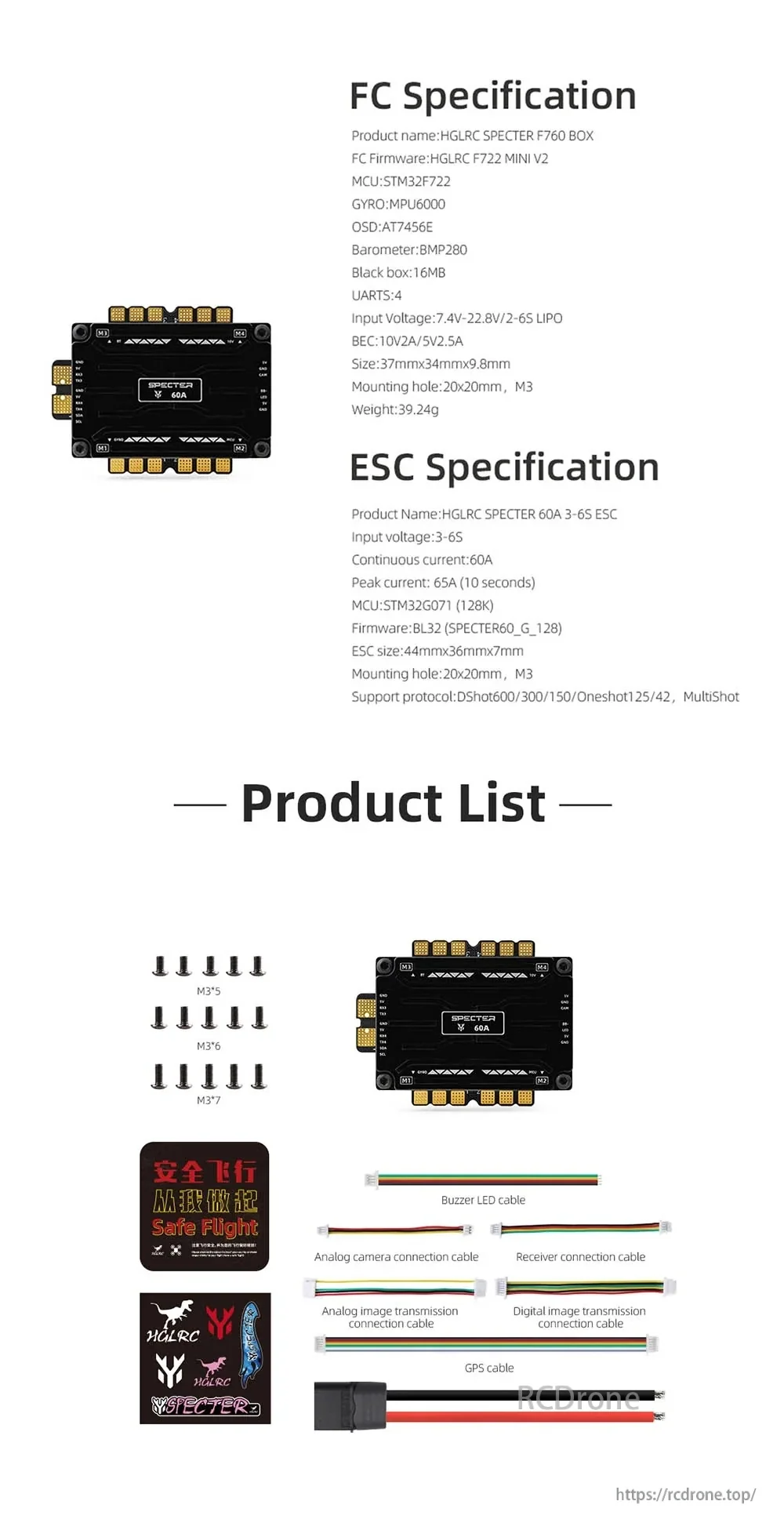

Teknik Özellikler
| Ürün adı | HGLRC SPECTER F760 BOX entegre yığın |
| Uçuş kontrol yazılımı | HGLRC F722 MINI V2 / HGLRCF722 MINI V2 |
| FC MCU | STM32F722 |
| Jiroskop | MPU6000 |
| OSD | AT7456E |
| Barometre | BMP280 |
| Kara kutu | 16MB |
| UARTS | 4 |
| Bluetooth parametre ayarı | UART5 |
| Giriş voltajı | 7.4V-22.8V / 2-6S LiPo |
| BEC | 10V 2A / 5V 2.5A |
| Yığın boyutu | 44.2mm x 30mm x 21.15mm |
| Montaj deliği | 20 x 20mm, M3 |

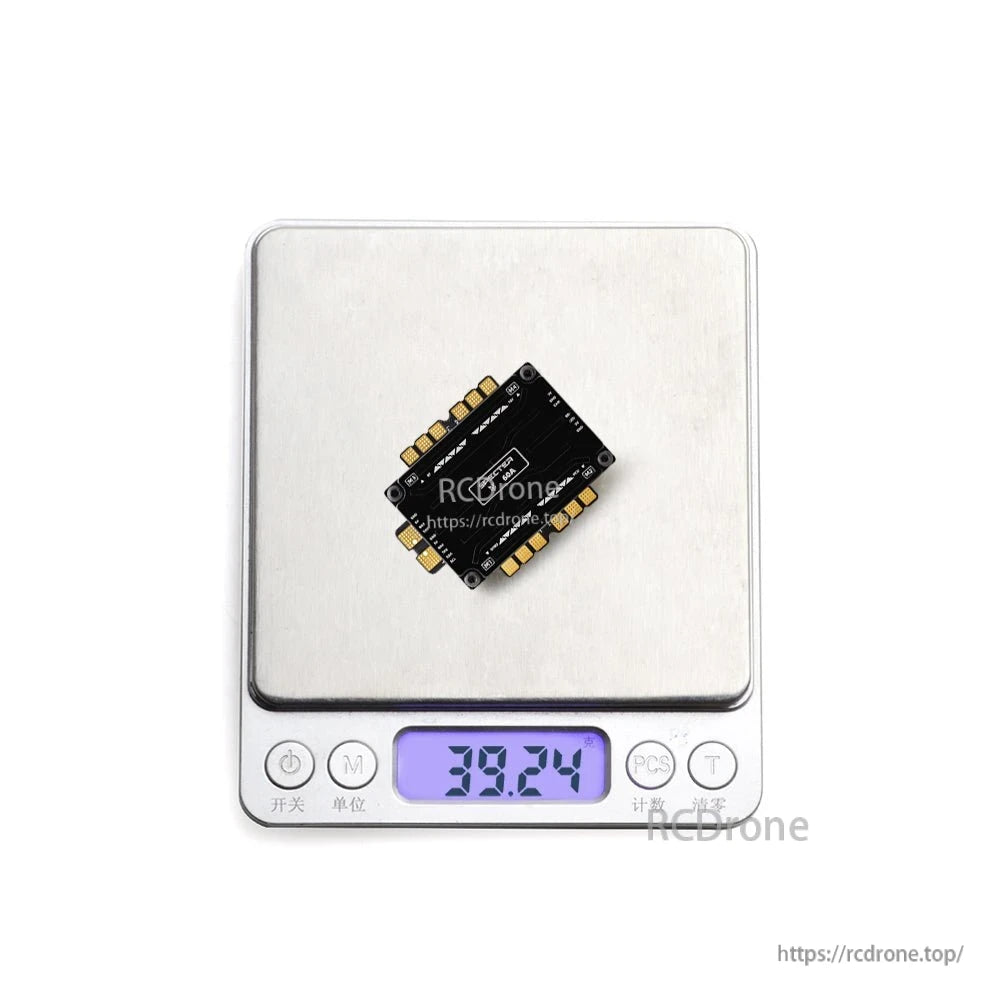

| Ağırlık (aksesuarlar olmadan yığın) | 39.24g |
| Paketleme boyutu | 70 x 70 x 44mm |
FC (kart) boyutu
| FC boyutu | 37mm x 34mm x 9.8mm |
ESC spesifikasyonları
| ESC ürün adı | HGLRC SPECTER 60A 3-6S ESC |
| Giriş voltajı | 3-6S |
| Sürekli akım | 60A |
| Zirve akımı | 65A (10 saniye) |
| ESC MCU | STM32G071 (128K) |
| Firmware | BL32 (SPECTER60_G_128) |
| ESC boyutu | 44mm x 36mm x 7mm |
| Montaj deliği | 20 x 20mm, M3 |
| Desteklenen protokoller | DShot600/300/150, Oneshot125/42, MultiShot |

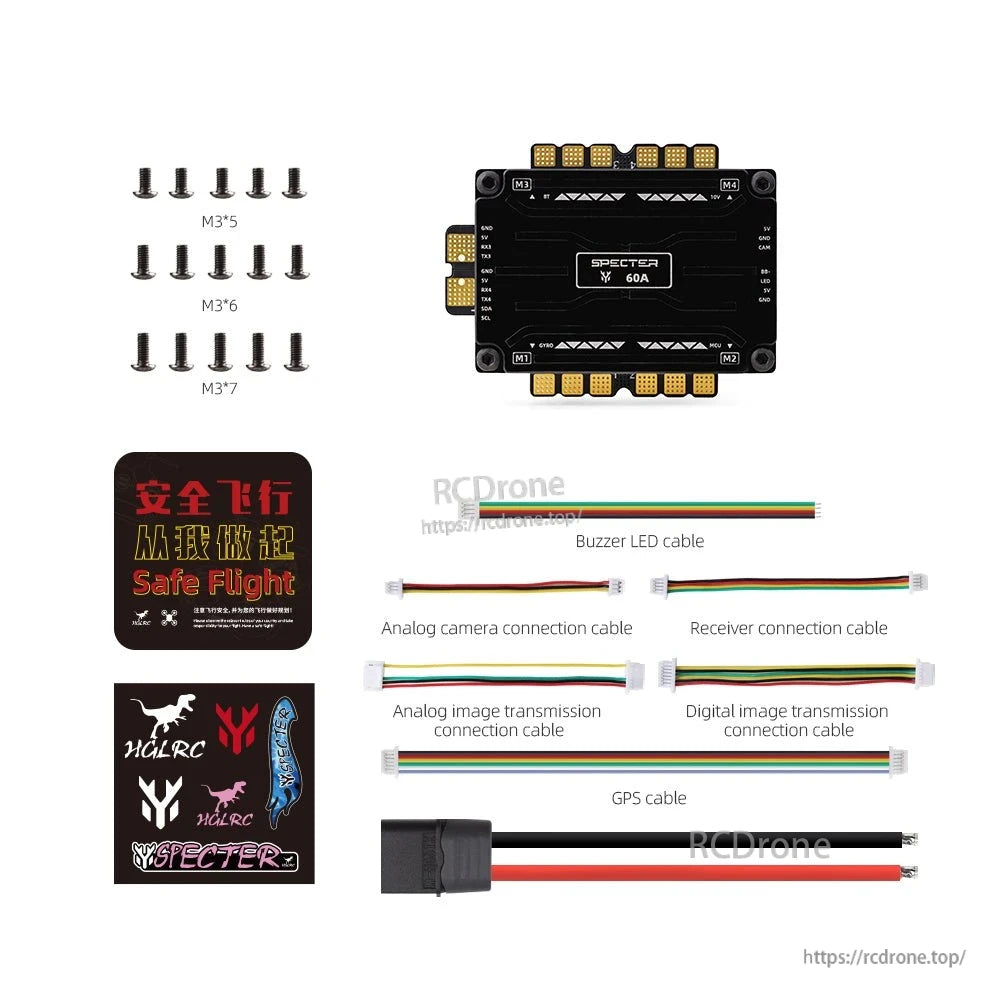

İçindekiler
- 1x HGLRC SPECTER F722 BOX yığın
- 1x 30AWG 70mm tek başlı SH1.0-7P'den tek başlı SH1.0-6P DJI kablosu
- 1x 30AWG 70mm tek başlı SH1.0-7P'den tek başlı GH1.25-6P VTX kablosu
- 1x 30AWG 60mm tek başlı SH1.0-3P'den tek başlı 1.25-3P kamera kablosu
- 1x 30AWG 70mm tek başlı SH1.0-4P alıcı kablosu
- 1x 30AWG 100mm tek başlı SH1.0-4P LED lehim kablosu
- 1x 30AWG 140mm tek başlı SH1.0-6P'den tek başlı SH1.0-6P GPS kablosu
- 1x 14AWG 70mm kırmızı ve siyah güç kablosu
- 5x M3*5 altıgen soket vidalar
- 5x M3*6 altıgen soket vidalar
- 5x M3*7 altıgen soket vidalar
Kurulum rehberi veya sorun giderme için destek ile https://rcdrone.top/ veya support@rcdrone.top .
Detaylar
Modüler tak-çık bağlantılarla kablolamayı basitleştirmek için tasarlanmış kompakt bir hepsi bir arada FC + ESC yığını.
Yanıt veren, kararlı kontrol için STM32F722 MCU ile güçlendirilmiş ve MPU6000 jirosu ile eşleştirilmiştir.
Yerleşik siyah kutu hafızası, 10V anahtar çıkışı ve Bluetooth ayar desteği, kurulum ve kayıt işlemlerini hızlandırmaya yardımcı olur.

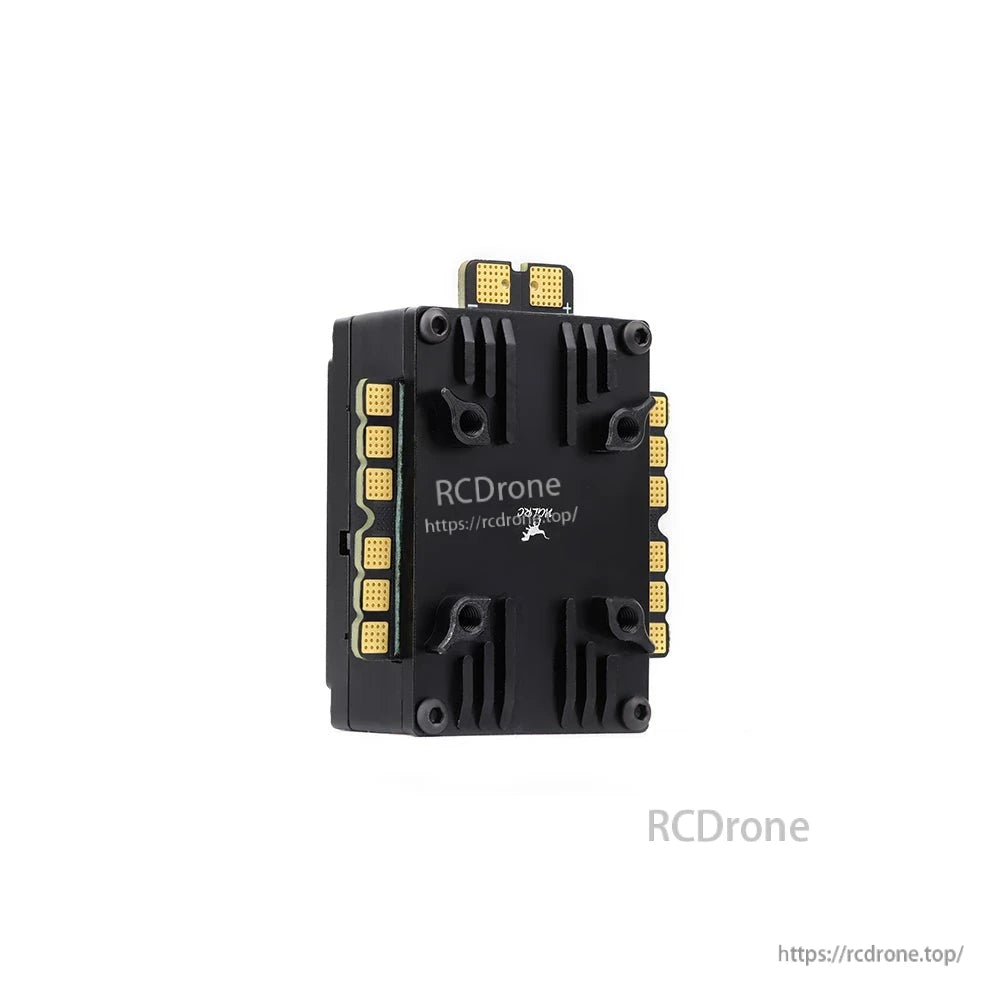

CNC ısı emici tarzı kabuk, yığınları korumaya yardımcı olurken ısı dağılımını da iyileştirir.
Yerleşik bir kapasitör ve titreşim sönümleme süspansiyon sistemi, elektrik gürültüsünü ve çerçeve titreşimini azaltmaya yardımcı olur.
Tak ve çalıştır kabloları, lehimlemeyi sadece ESC güç girişi ve motor telleri ile sınırlı hale getirir.

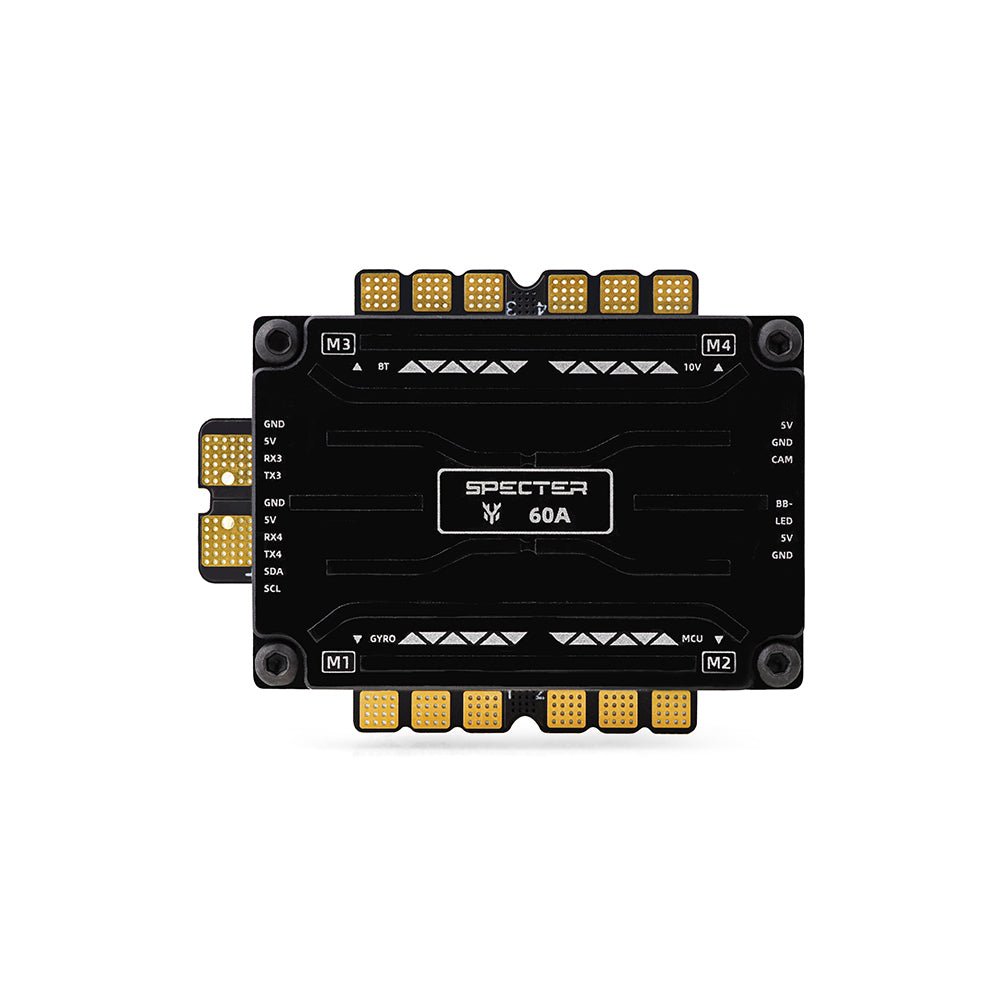

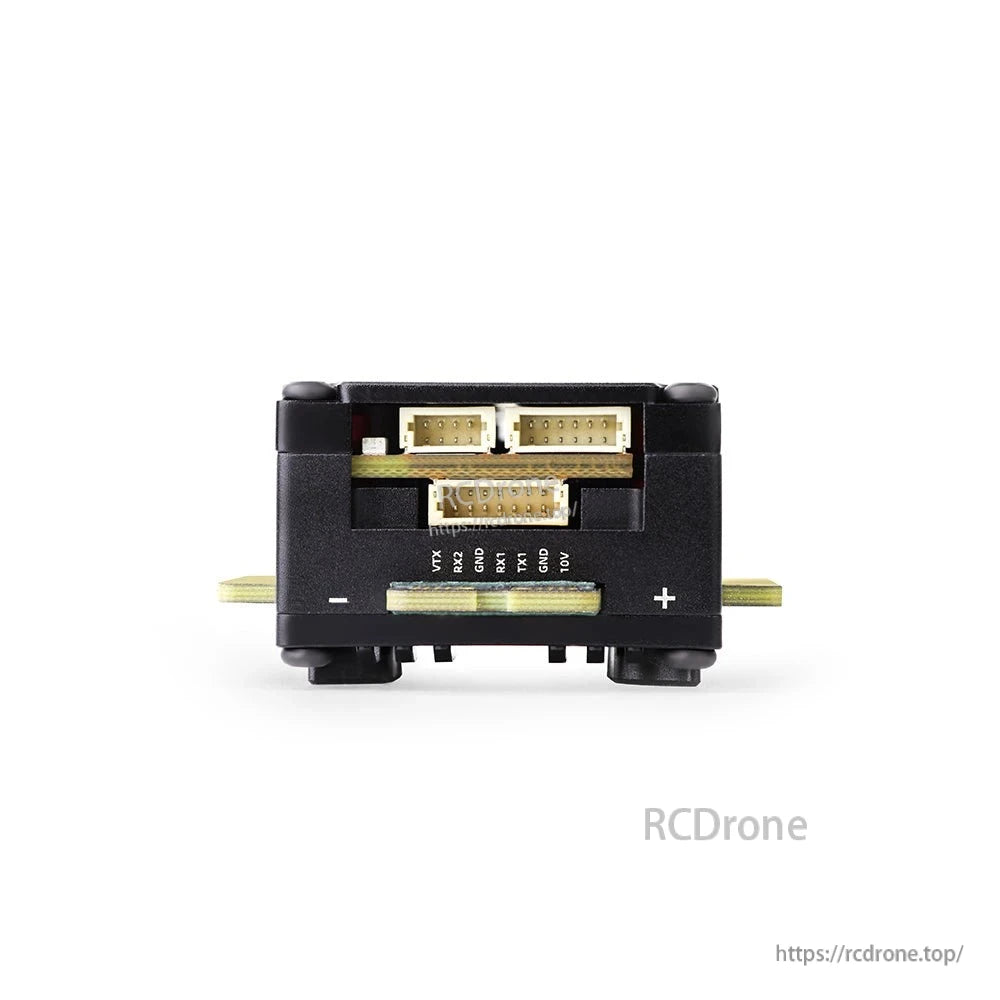

Açık port haritalama, alıcı, video sistemi ve diğer aksesuarlar için bağlantıları planlamayı kolaylaştırır.
