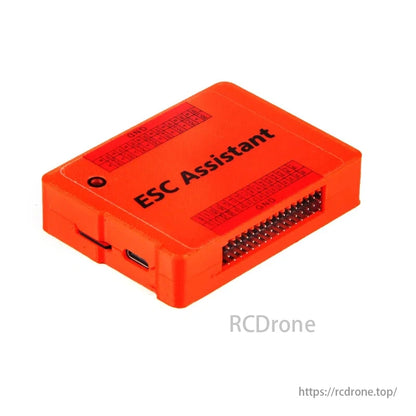

Mad Foc Esc Yardımcı Kayıt cihazı

Genel bakış

The KIZGIN Odak Noktası ESC Yardımcı Kayıt Görevlisi gelişmiş bir ESC veri kaydedici ile birlikte kullanılmak üzere tasarlanmıştır FOC ESC'leriSorunsuz bir şekilde ilerlemenize olanak tanır gerçek zamanlı izleme, veri kaydı, Ve donanım yazılımı yönetimi. kadar destekleniyor 8 ESC kanalı, bu cihaz şu şekilde bağlanır RS485 veya OLABİLMEK, drone meraklıları ve profesyoneller için ideal bir seçim haline getirir detaylı uçuş verisi analizi.

Temel Özellikler

• 8 kanala kadar destekler Eş zamanlı ESC veri kaydı için.
• RS485 ve CAN İletişimi sorunsuz bağlantı için Uçuş Kontrolörleri (FC).
• Gerçek Zamanlı Veri Kaydı: ESC verilerini kaydeder TF-kart (microSD) gibi .csv dosyaları.
• Yazılım Yükseltme Desteği: Güncelleme ESC aygıt yazılımı aracılığıyla TF-kartı.
• Özelleştirilebilir Yapılandırma: Değiştir yapılandırma.txt değiştirmek ESC kanalları ve LED göstergeleri.
• Motor Veri Analizi: Sağlar MotorDataView.exe için dalga formu görselleştirmesi.
• USB-C Arayüzü: Hızlı ve kolay veri aktarımı sağlar.

Teknik Özellikler

ESC Kaydedici Pinout'u

• Güç ve İletişim:

  • CANH / CANL – CAN veri yolu iletişimi.
  • VBAT / 7V – Güç girişi.
  • RS485 Arayüzü – ESC veri iletişimi.

• Sinyal Girişleri:

  • PO1 - PO8 – ESC sinyal girişi.
  • B1 - B8 – Ek G/Ç bağlantıları.

• Çıkış Portları:

  • USB-C – Hızlı veri aktarımı.
  • TF-Kart Yuvası – Veri depolama.
  • LED Göstergesi – Durum izleme.

Uygulamalar

• Drone Uçuş Veri Kaydı
• ESC Performans İzleme
• İHA Araştırma ve Geliştirme
• Özel Drone Yapımları ve Optimizasyonu

Kullanım Talimatları

1. ESC'leri RS485 veya CAN üzerinden bağlayın arayüz.
2. Bir TF kartı takın ESC veri kayıtlarını depolamak için.
3. config.txt'yi değiştirin Ayarları kişiselleştirmek için (kanal ataması, LED göstergeleri).
4. MotorDataView.exe'yi kullanın Kaydedilen ESC veri dalga formlarını analiz etmek.
5. ESC Ürün Yazılımını Yükseltin TF-kart ile kolayca.

Güvenlik ve Uyumluluk

• Emin olmak donanım yazılımı uyumluluğu yükseltmeden önce.
• Birini kullan güvenilir TF kartı doğru veri depolama için.
• Halletmek USB-C bağlantıları Hasar görmemesi için dikkatli bir şekilde.

The MAD FOC ESC Yardımcı Kaydedici bir temel araç İHA üreticileri ve profesyonelleri için ESC performansını optimize edin, uçuş verilerini kaydedin ve aygıt yazılımı güncellemelerini verimli bir şekilde yönetin.

ESC Kaydedici, ESC'yi RS485 üzerinden bağlar, 8 kanala kadar destekler ve FC'yi CAN üzerinden bağlar. ESC verilerini TF kartına .csv dosyaları olarak kaydeder, aygıt yazılımı yükseltmelerine izin verir ve kolay dalga formu taraması için MotorDataView.exe sağlar. Özellikler arasında LED renk özelleştirmesi ve ESC FW indirme desteği bulunur.
