• MCU: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flaş
• IMU: ICM42688-P
• Baro: DPS310 (I2C2)
• OSD: AT7456E
• Blackbox: MicroSD kart yuvası (SDIO)
• 7x Uart (1,2,3,4,6,7,8) yerleşik ters çevirme özelliğine sahip.
• 13x PWM çıkışı (12+LED)
• 6x ADC (VBAT, Akım, RSSI, Analog Hava Hızı, VB2, CU2)
• FC DURUMU için 3x LED (Mavi, Kırmızı) ve 3,3V göstergesi (Kırmızı)
• 2x I2C
• 1x CAN
• C Tipi (USB2.0) özellikli USB/Bip Sesi Genişleticisi
•
• Çift Kamera Girişi anahtarı
• VTX güç anahtarı için 9V(12V)
•
• Yüksek Hassasiyetli Akım Algılama, 220A aralığı
• ADC VB2 voltaj bölücü: 1K:20K
• ADC AirSpeed ​​voltaj bölücü: 20K:20K

FC Donanım Yazılımı

• INAV: MATEKH743
• ArduPilot: MATEKH743

PDB

• Giriş voltajı aralığı: 6,8~30V (2~6S LiPo)
• 1x ESC güç pedleri
• Pil Gerilim bölücü 1K:20K (INAV'da Ölçek 2100, ArduPilot'ta BATT_VOLT_MULT 21,0)
• Akım Sensörü: 220A, 3,3V ADC  (INAV'da ölçek 150,  ArduPilot'ta 66,7 A/V)
• Algılama direnci: 90A sürekli, 220A tepe

BEC 5V çıkışı

• Uçuş kontrol cihazı, Alıcı, OSD, Kamera, Buzzer, 2812 LED_Strip, Buzzer, GPS modülü, AirSpeed ​​için tasarlanmıştır
• Sürekli akım: 2 Amper, Maks.3A

BEC 9V /12V çıkış

• Video Verici, Kamera, Gimbal vb. için tasarlanmıştır.
• Sürekli akım: 2 Amper, Maks.3A
• Jumper pad'li 12V seçeneği
• Kararlı 9V/12V çıkış için giriş voltajı > çıkış voltajı +1V olmalıdır

BEC Vx çıkışı

• Servolar için Tasarlandı
• Voltaj ayarlanabilir, 5V Varsayılan, 6V veya 7,2V bağlantı kablosu aracılığıyla
• Sürekli akım: 8 Amper, Maks.10A
• Kararlı Vx çıkışı için giriş voltajı > Vx voltajı +1V
olmalıdır

BEC 3,3V çıkış

• Baro / Pusula modülü ve harici 3 için tasarlanmıştır.3V çevre birimleri
• Doğrusal Regülatör
• Sürekli akım: 200mA

Fiziksel

• Montaj: 25 x 25 mm, Φ2 mm
• Boyutlar: 44 x 29 x 14,5 mm
• Ağırlık: 22 g  USB/sesli uyarı adaptörüyle

Dahil

• 1x H743-WLITE
• 1x USB (Tip-C)/Bip (Pasif buzzer) Genişletici
• USB genişletici için 1x 20cm JST-SH-6P'den JST-SH-6P'ye kablo.
• CAN ve I2C bağlantı noktası için 2x 20 cm JST-GH-4P'den JST-GH-4P'ye kablo
• 1x Rubycon ZLH 35V 470uF kapasitör
• Dupont 2,54 pin  (Kart lehimlenmemiş olarak gönderilir)

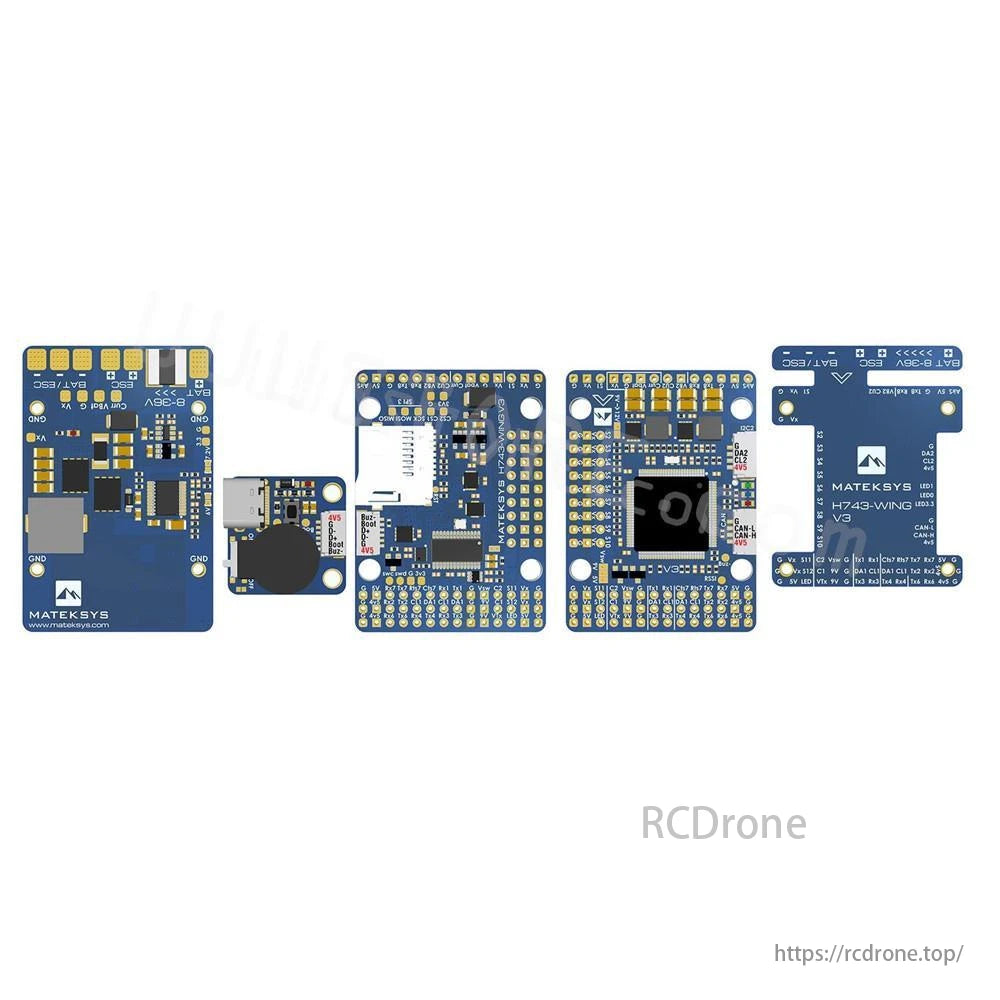

  MATEKSYS Uçuş Kontrol Cihazı H743-WING V3 STM32H743VIT6, 480 MHz, 2MB Flaş 053/1v8 953 9e-8170 ICM42688-P(SPIT) ve ICm42605(SPI4) DPS31O (12c2) MicroSD Kara Kutu (SDIO)
