RadioMaster MT12 Jiroskop Kontrol Modülü 2-Eksenli El Hareketi Kontrolü MT12 Genişletme Yuvası için (EdgeTX Karıştırma)

Genel Bakış

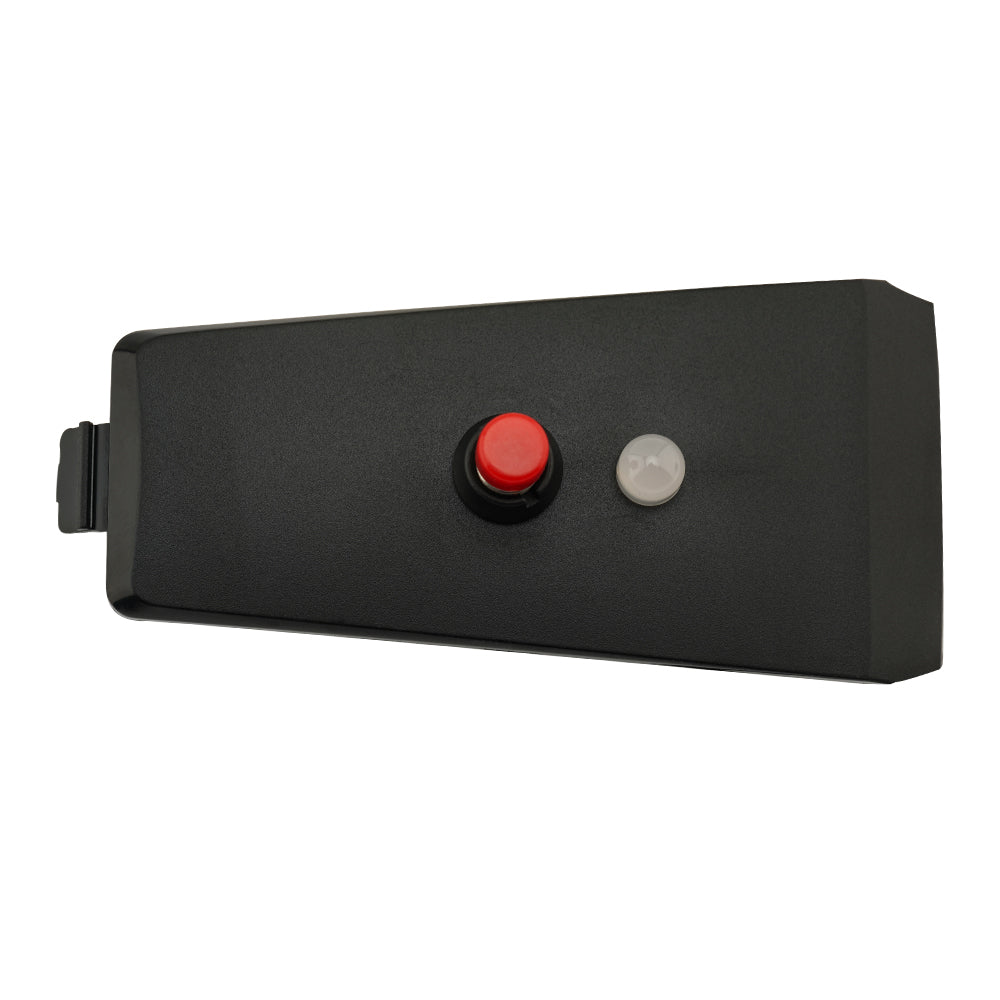

RadioMaster MT12 Gyro Kontrol Modülü, el hareketleri kullanarak iki kanalı kontrol etmeyi sağlayan iki eksenli bir jiroskoptur. MT12 genişletme slotuna entegre olur ve el hareketlerini EdgeTX'in gelişmiş karıştırma ve programlanabilirliği aracılığıyla kontrol akışına besler; bu, pan/tilt gimbal kontrolü, RC model kule kontrolü, arka tekerlek direksiyonu ve daha fazlası gibi kullanımlar için uygundur.

Ürün seçimi veya kurulum yardımı için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Ana Özellikler

• İki kanalı kontrol etmek için iki eksenli jiroskop hareket girişi
• MT12 genişletme slotuna kurulacak şekilde tasarlanmıştır
• EdgeTX karıştırma ve model programlanabilirliği ile çalışır
• Modül üzerindeki sensör nötr kalibrasyonu buton ile (durum LED göstergesi)

Teknik Özellikler

Kurulum

1. MT12'nin alt kısmından pili çıkarın.
2. MT12'nin üst kapağını tutma yerinden iterek çıkarın.

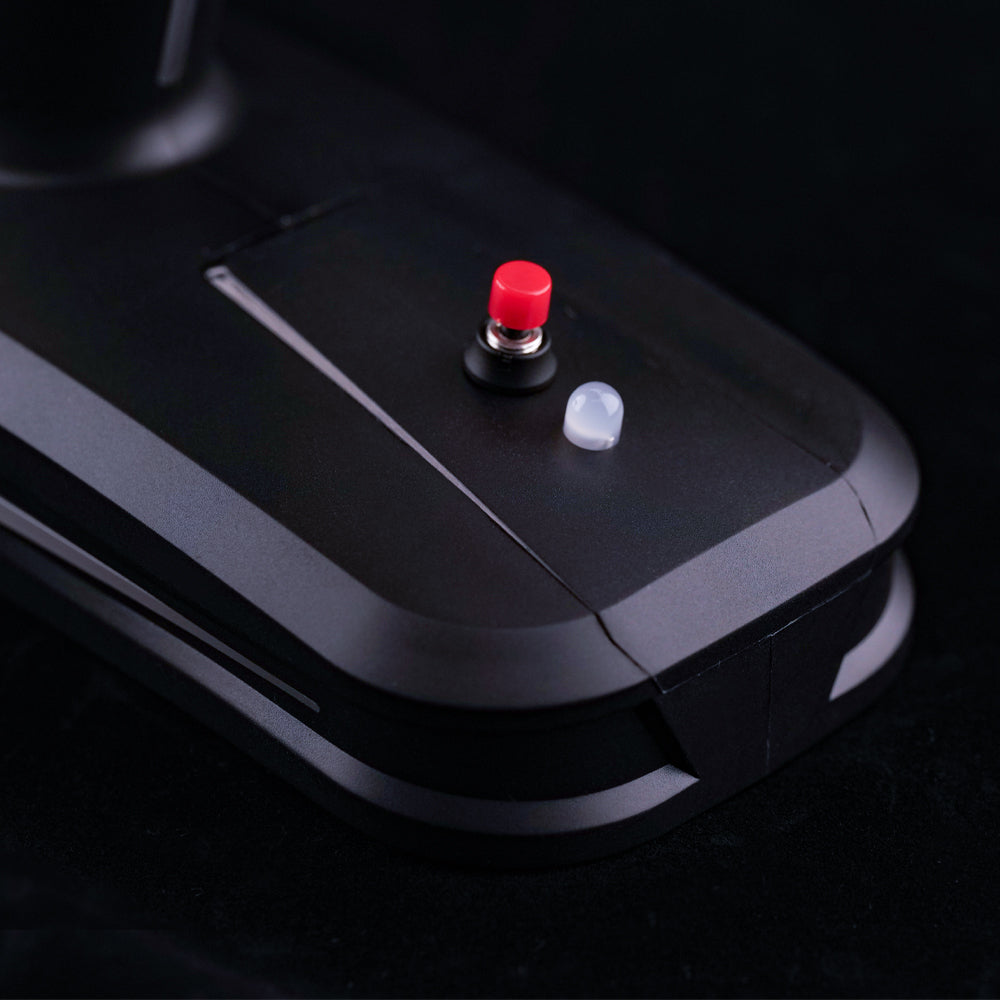

3. Jiroskop modülünü radyo tabanının üst kısmına yerleştirin.
4. Pili bölmesindeki 5 pinli konektöre kabloyu takın.

Kullanım Kılavuzu

MT12 Radyo Ayarları

1. Donanım menüsü: SYS 'ye basın ve PAGE ile DONANIM. Set S3 ve S4 'ü Pots altında X Eksenine ve Y Eksenine. ayarlayın.
2. MT12 Kalibrasyonu: SYS'ye basın ve PAGE kullanarak HARDWARE, bölümüne gidin, ardından [Kalibrasyon]. seçeneğine girin. SET AXIS MIDPOINT, kısmında, MT12 seviyesini bir masanın üzerine yerleştirin ve nötr noktayı kalibre etmek için kaydırma tekerleğine basın. MOVE AXIS/POTS, kısmında, MT12'yi alın ve 45 dereceden daha büyük açılarla geri/ileri ve yanlara hareket ettirin.
3. Giriş menüsü: MDL'ye basın ve PAGE kullanarak INPUT. bölümüne gidin. Jiroskop çıkışını iki giriş kanalına bağlayın (örnek: Eksen X (S3) I09'a ve Eksen Y (S4) I10'a). Bir giriş için kaynağı ayarlamak üzere, girişin Düzenle menüsünü açın, Kaynak, seçeneğini seçin, kaydırma tekerleğine basın, ardından MT12'yi eğin, böylece kaynak algılanır.
4. Karıştırıcı menüsü: MDL'ye basın ve PAGE kullanarak MIXER. bölümüne gidin.Gyro girişlerini alıcı çıkış kanallarına bağlayın (örnek: Eksen X'i kanal 3'e ve Eksen Y'i kanal 4'e bağlayın). Bir kanal için, Düzenle menüsünü açın, Kaynak, kaydırma tekerleğine basın, ardından MT12'yi eğin, böylece giriş algılanır.

Jiroskop Sensör Kalibrasyonu (Modül Üzerinde)

• Kalıbrasyon için sensör nötr noktasını ayarlamak üzere kırmızı düğmeye 2 saniye basılı tutun.
• Kalıbrasyon sırasında, kırmızı ışık yanıp söner.
• Sabit yeşil ışık normal çalışmayı gösterir.

İçindekiler

• 1 x MT12 Jiroskop Kontrol Modülü
• 1 x 5-pin JST kablo (modül üzerinde kurulu)

Ayrıntılar

İki kanalı kontrol etmek için el hareketlerini kullanın—pan/tilt gimbal'lar, RC kuleler veya arka tekerlek direksiyonu için idealdir.

Kurulum dört hızlı adımda gerçekleşir: pili ve üst kapağı çıkarın, modülü genişletme yuvasına yerleştirin, ardından 5 pinli konektörü takın.
