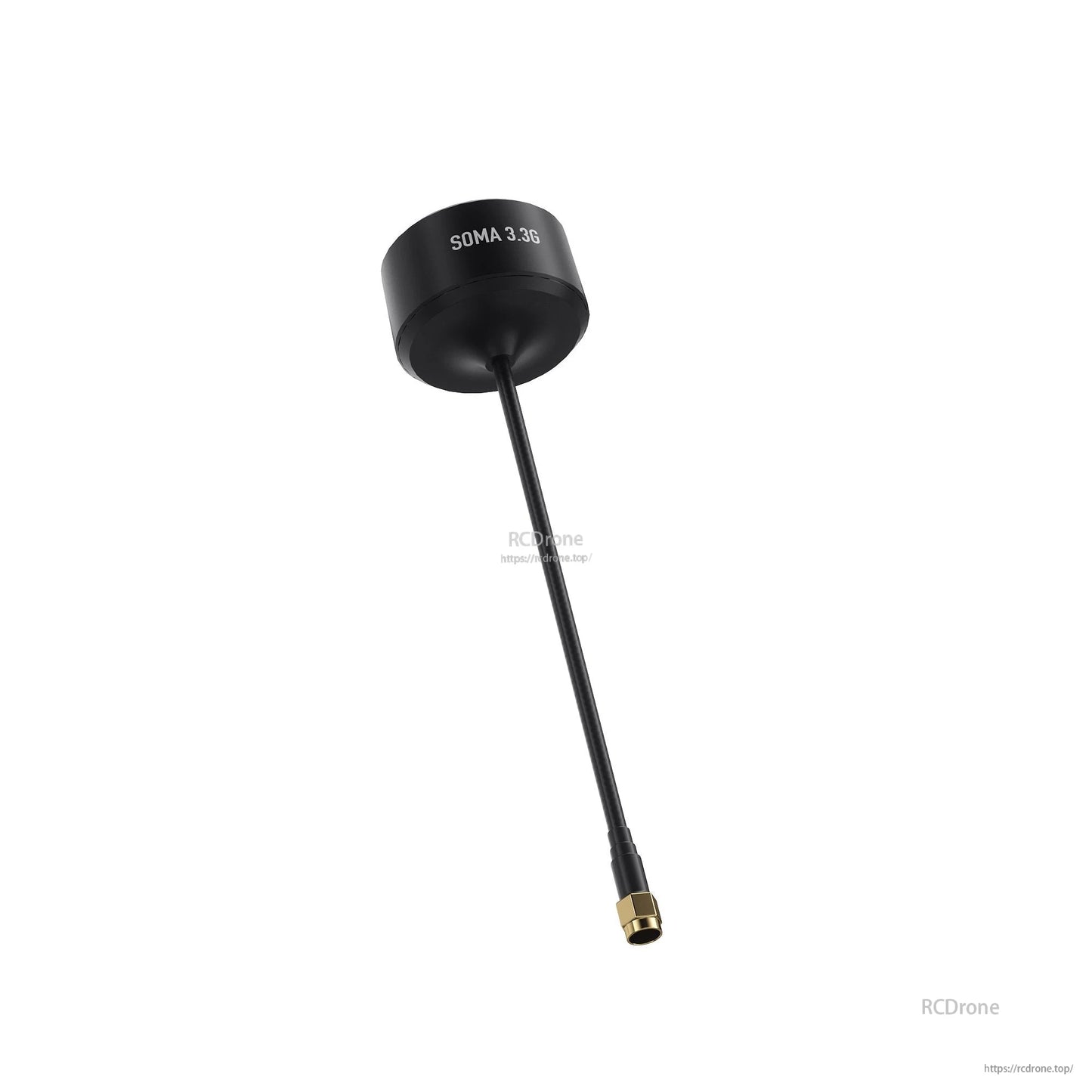

  • GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G black mushroom antenna with long coax cable and gold SMA connector
1 6

GEPRC SOMA 3.3G Anten - 3.3GHz RHCP FPV Anten, SMA, 4.85dBi, SWR ≤1.44, 170mm

GEPRC SOMA 3.3G Anten - 3.3GHz RHCP FPV Anten, SMA, 4.85dBi, SWR ≤1.44, 170mm

GEPRC

$12.99 USD
$12.99 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

GEPRC SOMA 3.3G anten, 3.3GHz FPV video iletimi için tasarlanmış bir antenidir. Dış kuvvetler altında RF PCB'sinin deformasyonundan kaynaklanan sinyal istikrarsızlığını önlemeye yardımcı olmak için entegre bir kalıplı muhafaza kullanır ve 3.3G VTX ve uyumlu görüntü iletim/alım modülleri ile kullanımı için 4.85 dBi'ye kadar kazanç ve düşük SWR ile belirtilmiştir.

Ana Özellikler

  • PCB'yi korumak ve güvenilirliği artırmak için entegre kalıplı muhafaza / koruyucu kabuk tasarımı.
  • Esnek PCB çözümü; dairesel polarize omnidireksiyonel RF çözümü.
  • Yüksek açılı manevralar sırasında FPV için güvenilir sinyal kapsama alanı sağlamak üzere omnidireksiyonel RF tasarımı.
  • 4.85 dBi'ye kadar kazanç; ultra düşük durma dalga oranı (düşük VSWR / SWR).
  • Minimize edilmiş VSWR ve geliştirilmiş iletim verimliliği için premium SMA konektörü.
  • Her anten, SWR standartlarını karşılamak için bir spektrum analizörü ile test edilmektedir.

Uyumluluk soruları için (VTX/VRX, SMA arayüzü, montaj), iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Özellikler
Model GEPRC SOMA 3.3G anteni
Merkez Frekansı 3.3GHz
Band Genişliği 3.0GHz~3.5GHz (3000~3500MHz)
Polarizasyon RHCP
Kazanç 4.85dbi
Eksenel Oran ≤3
SWR ≤1.44 (aynı zamanda <1.44 olarak listelenmiştir)
Radyasyon Verimliliği %85 (Ortalama85%)
Çapraz polarizasyon baskılama -25dB
Uzunluk 170mm
Anten Tasarımı FPC+PCB
Tasarım Bileşimi PCB
Anten Ağırlığı 22g
Kasa Malzemesi ABS
Bağlantı Tipi SMA

Test Verileri (grafiklerden)

SWR parametre noktaları

3.0500000 GHz 1.7506
3.1500000 GHz 1.1672
3.3000000 GHz 1.3196
3.4000000 GHz 1.1372
3.5000000 GHz 1.2253
3.5500000 GHz 1.3882

İade kaybı noktaları

3.0500000 GHz -11.302 dB
3.1500000 GHz -21.971 dB
3.3000000 GHz -17.073 dB
3.4000000 GHz -23.758 dB
3.5000000 GHz -19.417 dB
3.5500000 GHz -15.324 dB
3.0000000 GHz -12.499 dB

Smith grafiği noktaları

3.0500000 GHz 28.636 Ohm 1.5504 Ohm 80.901 pH
3.1500000 GHz 42.919 Ohm 716.73 mOhm 36.213 pH
3.3000000 GHz 37.948 Ohm 2.3244 Ohm 112.10 pH
3.4000000 GHz 47.221 Ohm -10.383 Ohm 269.83 pH
3.5000000 GHz 48.432 Ohm -10.383 Ohm 4.3796 pF
3.5500000 GHz 38.993 Ohm -10.113 Ohm 4.4331 pF

İçindekiler

  • 1 x SOMA 3.3G anten

Uygulamalar

  • 3.3GHz FPV video iletim sistemleri
  • 3.3G VTX ve uyumlu görüntü iletim/alım modülleri ile kullanın

Detaylar

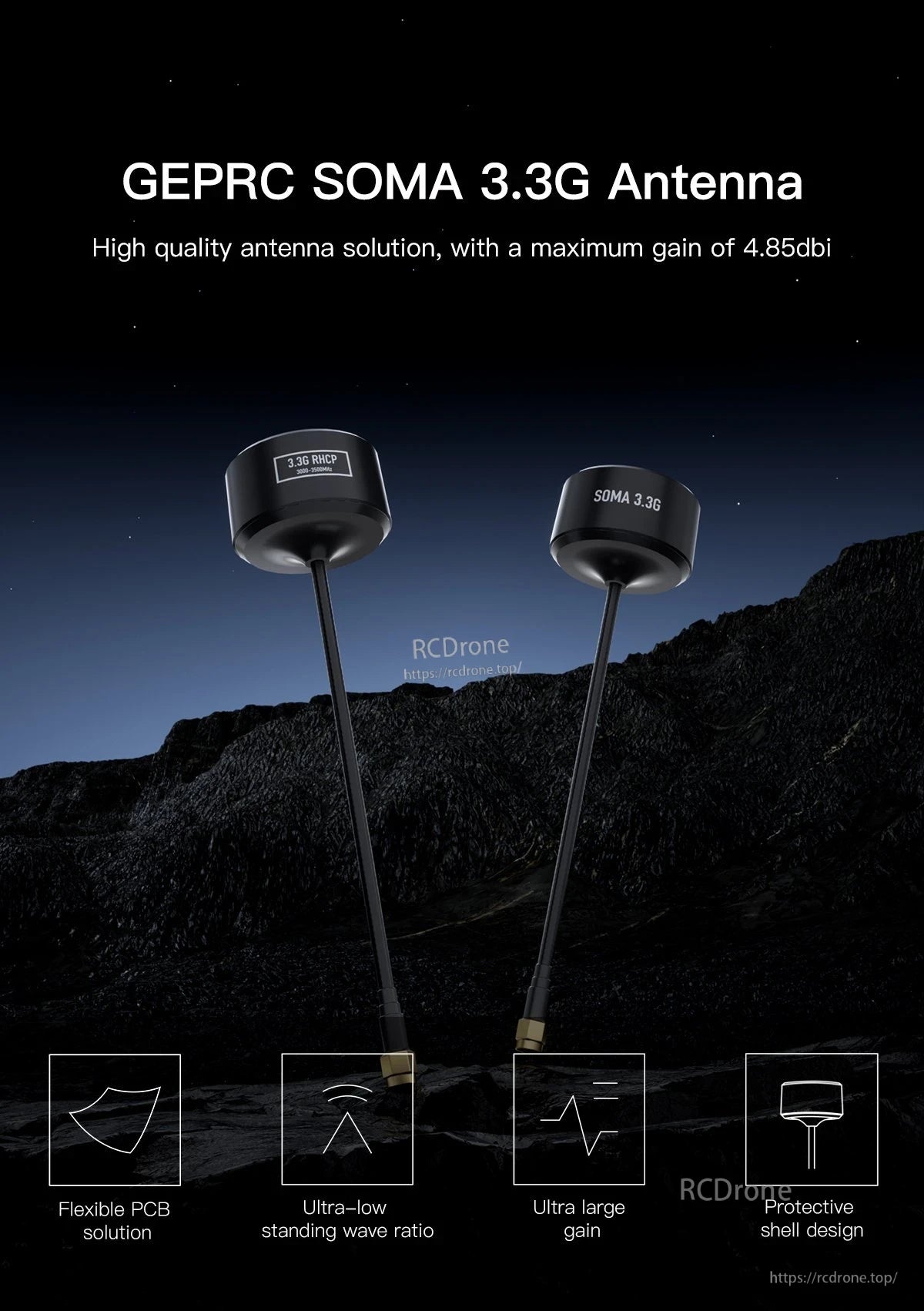

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP antenna with protective shell and long coax lead, rated up to 4.85 dBi gain

GEPRC SOMA 3.3G RHCP anten, koruyucu bir kabuk tasarımı kullanır ve maksimum 4.85 dBi kazanç sunar.

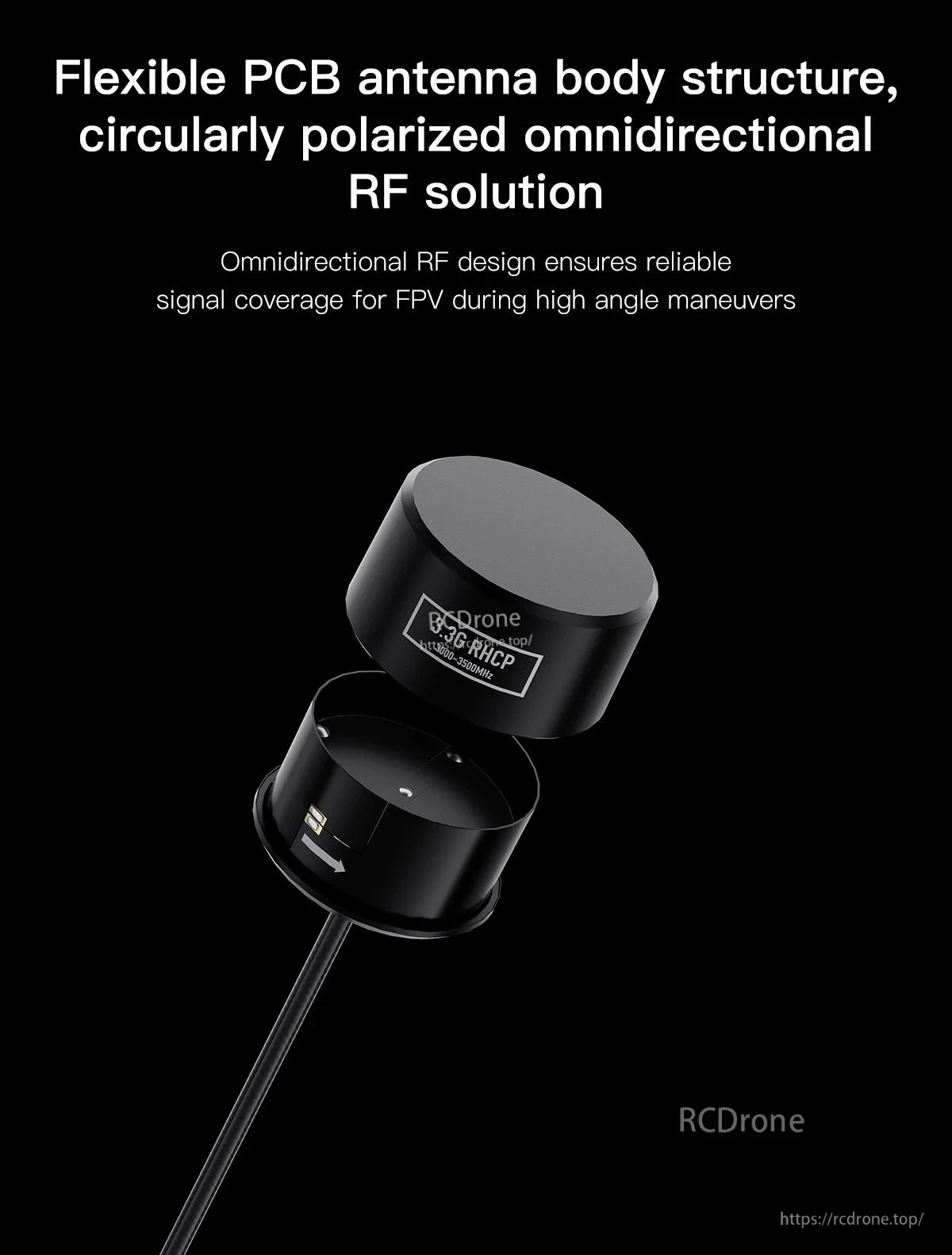

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP FPV antenna module labeled 3000–3500MHz with compact cylindrical housing and coax lead

GEPRC SOMA 3.3G RHCP anten, montaj için esnek bir koaksiyel kablo ile etiketlenmiş 3000–3500MHz aralığında kompakt silindirik bir kasa ile donatılmıştır.

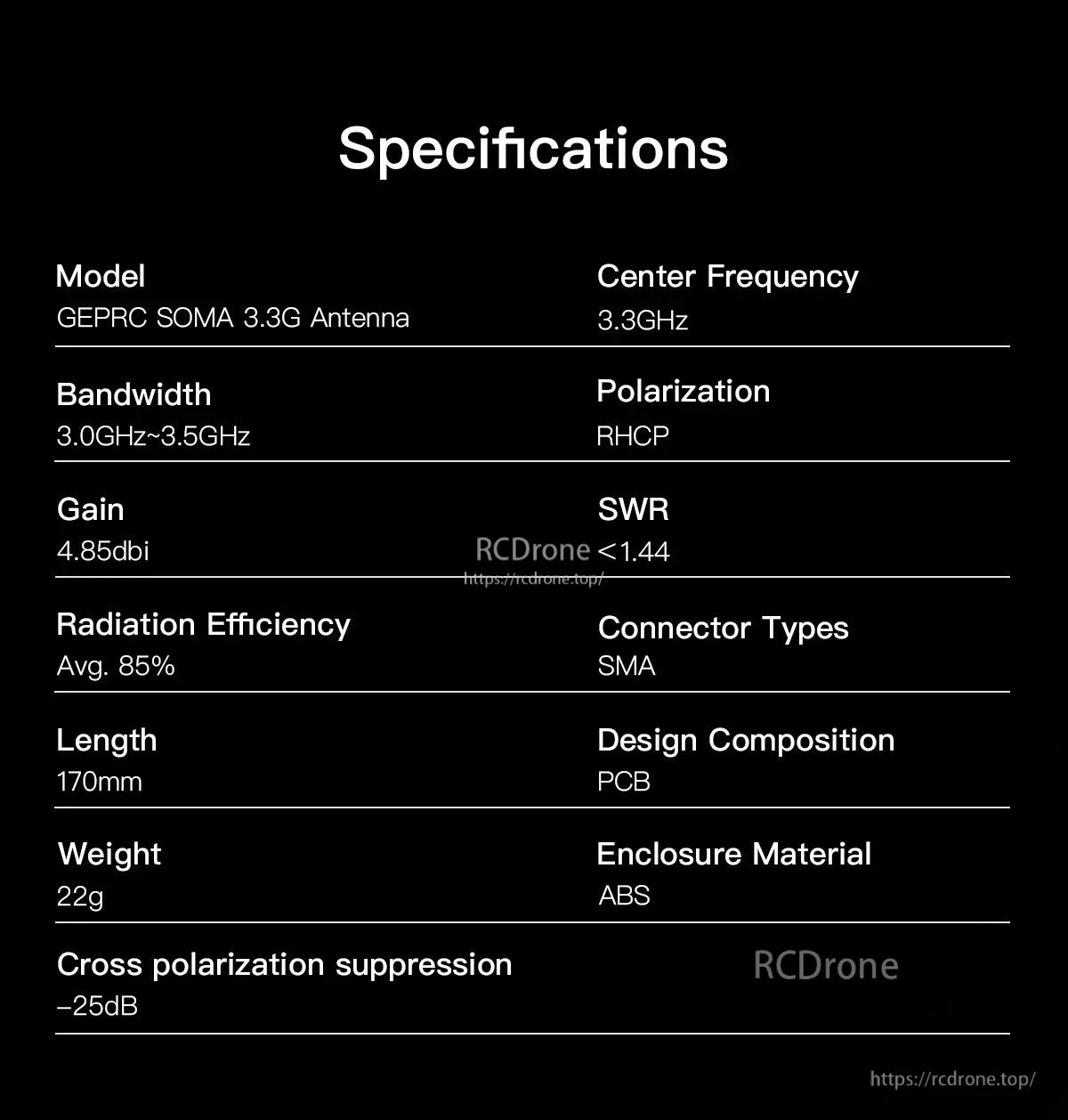

Specifications table for GEPRC SOMA 3.3G antenna: 3.3GHz center, 3.0–3.5GHz bandwidth, RHCP, SMA connector.

GEPRC SOMA 3.3G antenin teknik özellikleri arasında 3.3GHz merkez frekansı, 3.0–3.5GHz bant genişliği, RHCP polarizasyonu ve bir SMA konektörü.

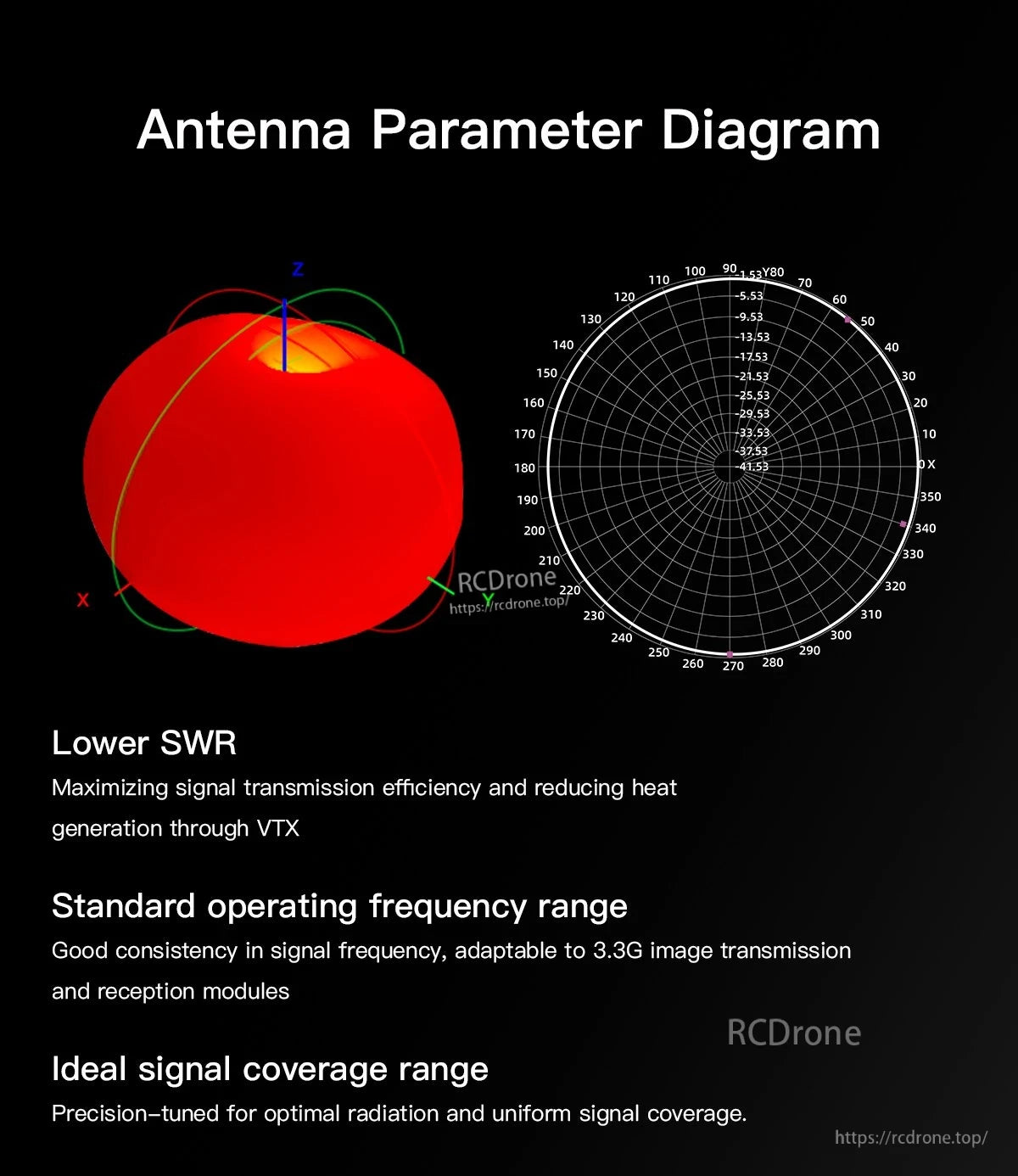

GEPRC SOMA 3.3G antenna parameter diagram with 3D radiation pattern and polar plot showing signal coverage

GEPRC SOMA 3.3G anten parametreleri, radyasyon desenini, daha düşük SWR'yi ve 3.3G iletimi için standart çalışma frekansı aralığını özetlemektedir.

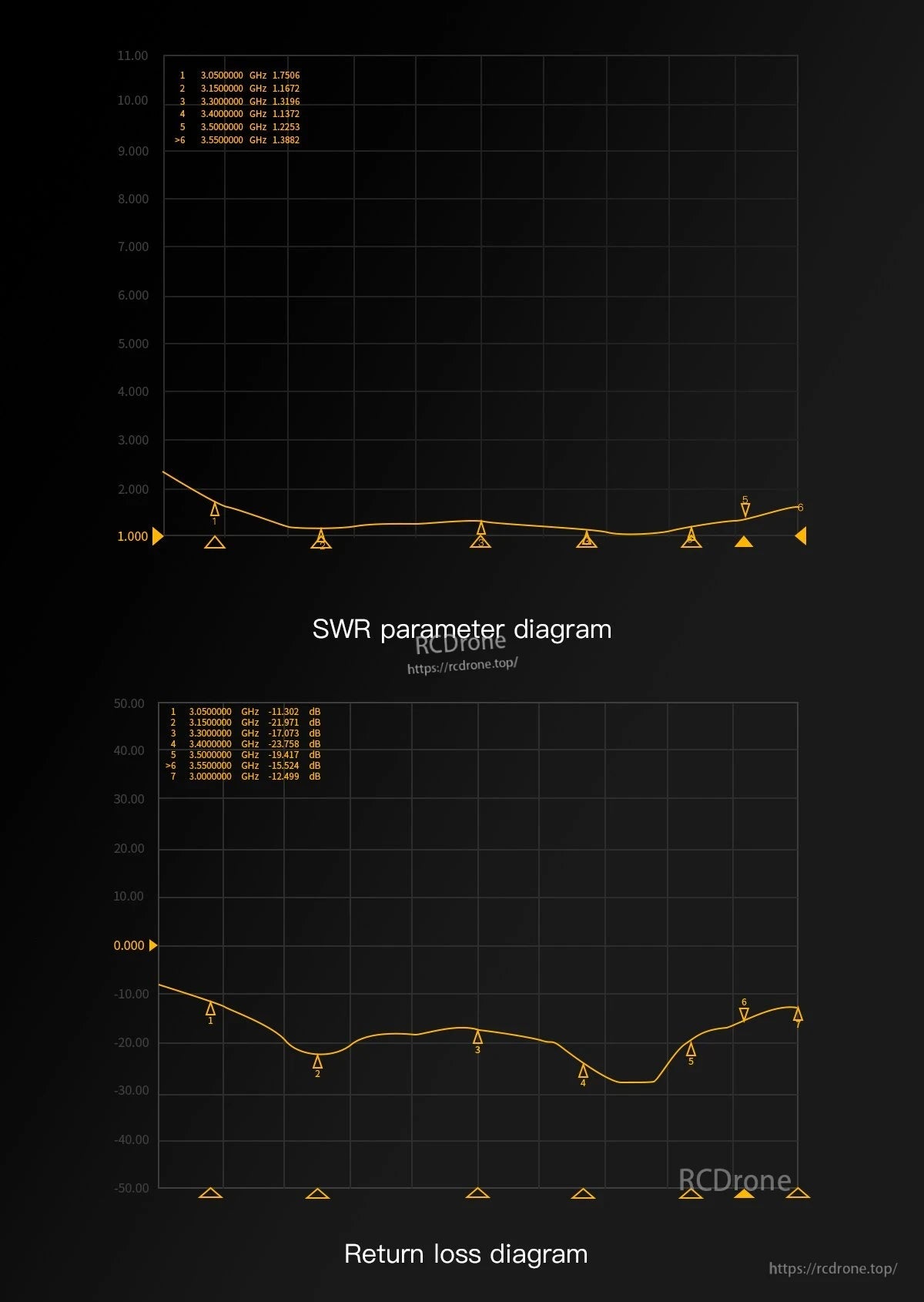

SWR and return loss parameter graphs for the GEPRC SOMA 3.3G antenna across about 3.05–3.55 GHz

SWR ve geri kayıp grafikleri, GEPRC SOMA 3.3G anteninin performansını yaklaşık 3.05–3.55 GHz aralığında göstermektedir.

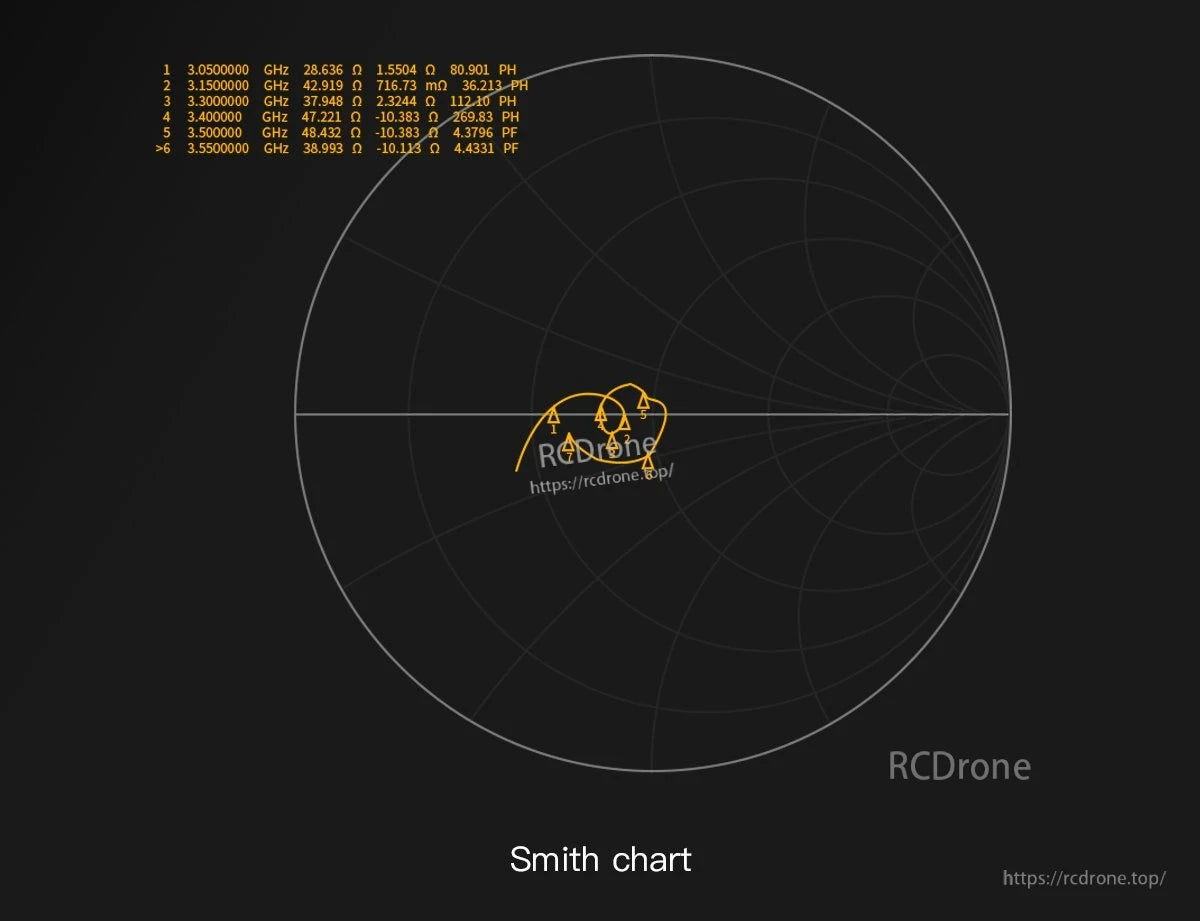

Smith chart impedance plot for GEPRC SOMA 3.3G antenna, showing measurements from 3.05–3.55 GHz

GEPRC SOMA 3.3G anten empedans ayarlama verileri, eşleşme ve kurulum için 3.05–3.55 GHz aralığında sağlanmaktadır.

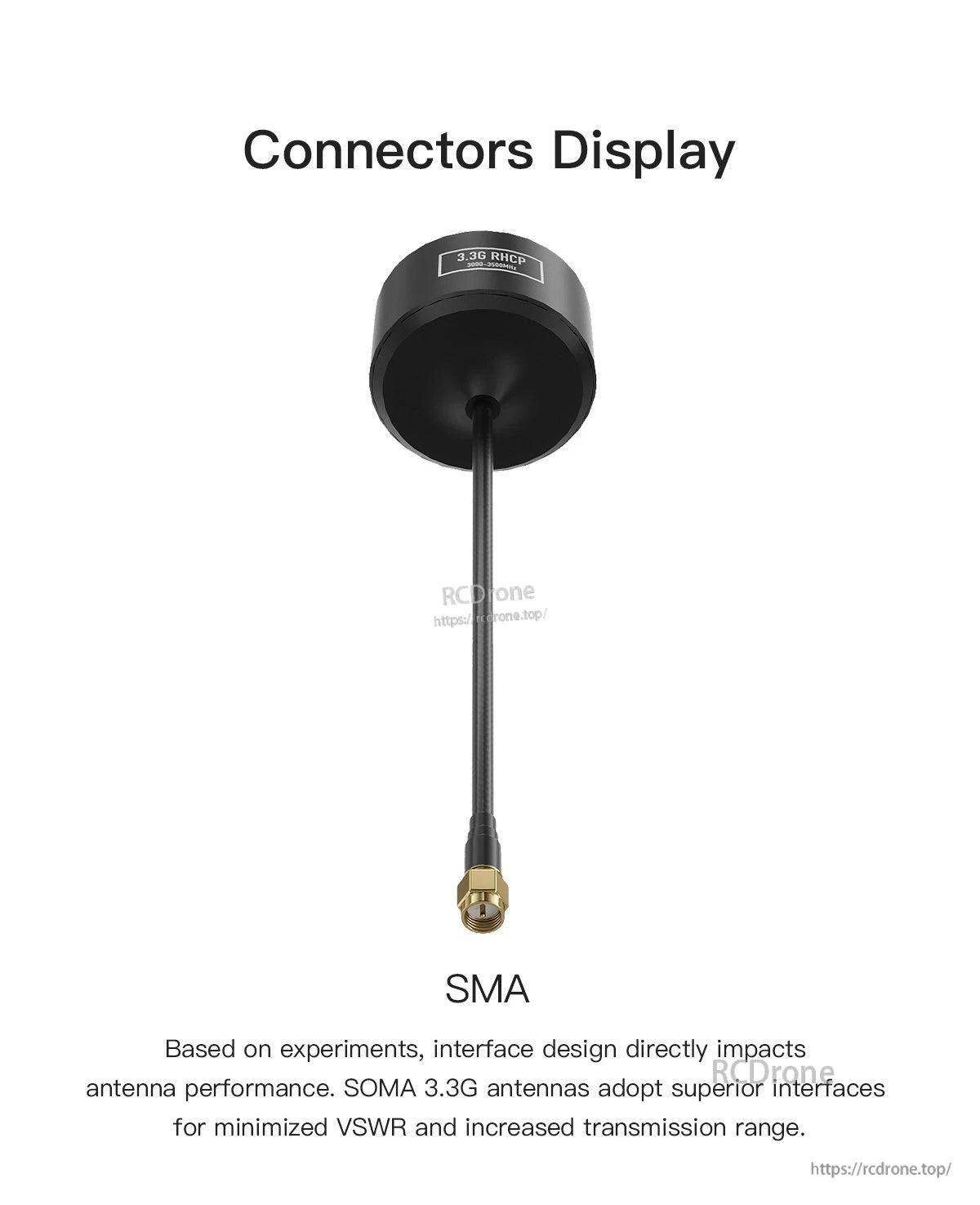

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP antenna with black cylindrical housing and SMA connector on coax cable

GEPRC SOMA 3.3G RHCP anteni, SMA ile donatılmış ekipmanlarla kolay uyumluluk için bir SMA konektörü kullanmaktadır.

GEPRC SOMA 3.3G antenna with round black housing, 170mm coax cable lead, and gold SMA-style connector

GEPRC SOMA 3.3G anteni, esnek montaj için SMA tarzı konektörlü 170mm koaksiyel kablo kullanmaktadır.

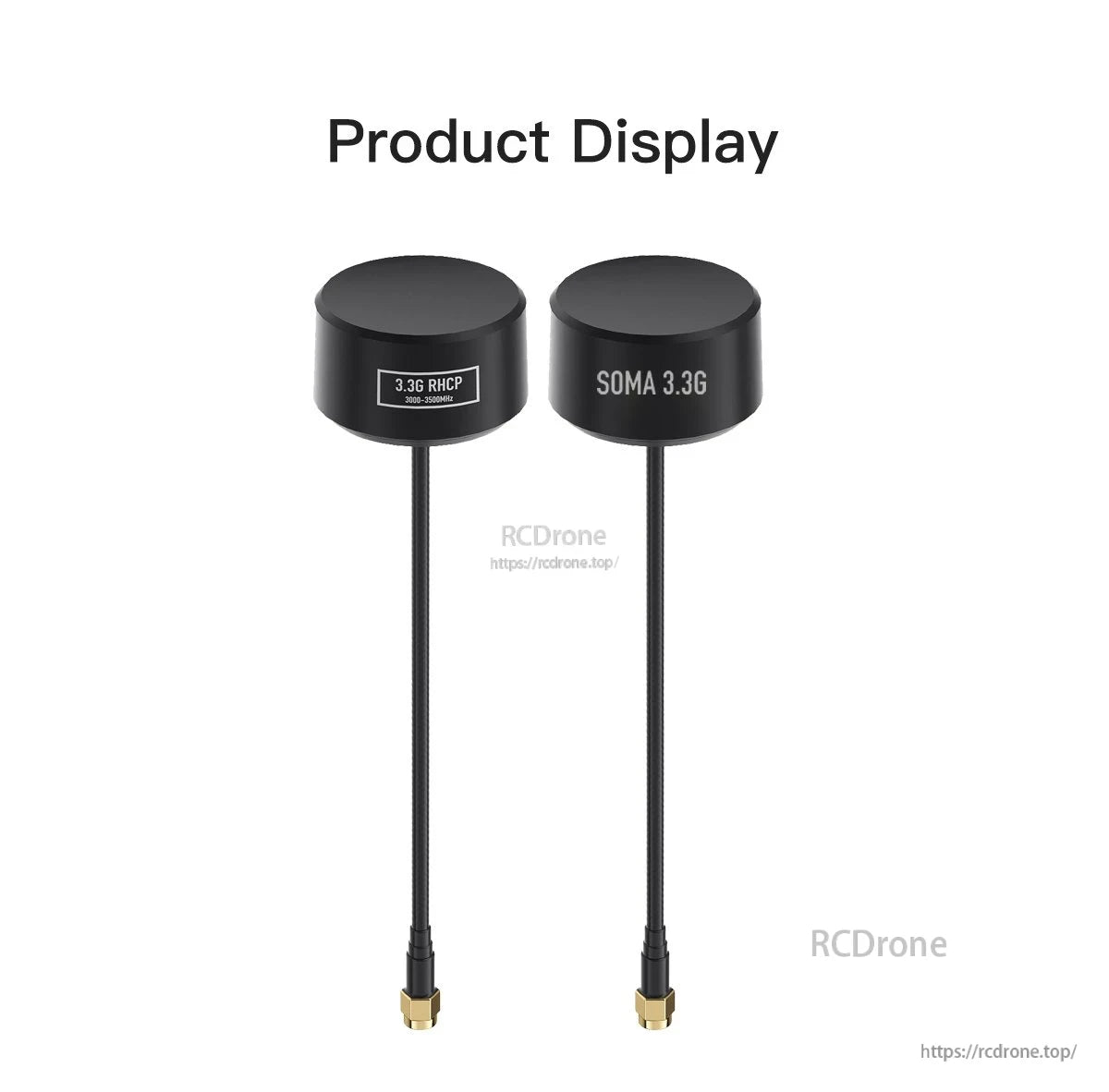

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP antenna pair with black puck housings, coax leads, and gold threaded connectors

GEPRC SOMA 3.3G RHCP antenleri, esnek montaj için uzun koaksiyel kablolarla kompakt disk tarzı bir kasa ile donatılmıştır.

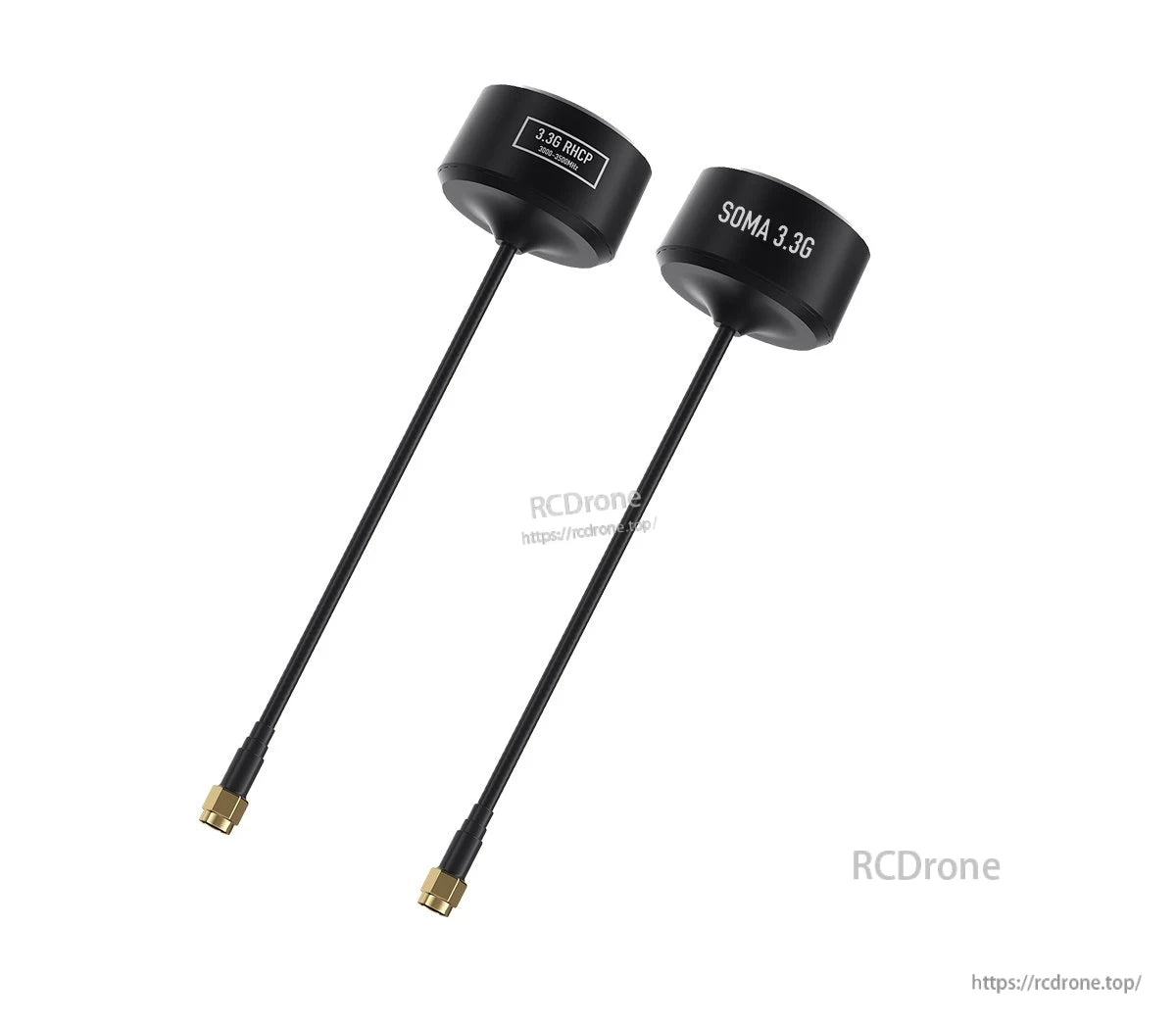

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP FPV antenna with black mushroom radome, coax lead, and SMA connector

GEPRC SOMA 3.3G RHCP anten, FPV yapılarında kolay montaj için SMA pigtail ile birlikte mantar tarzı bir kasa kullanmaktadır.

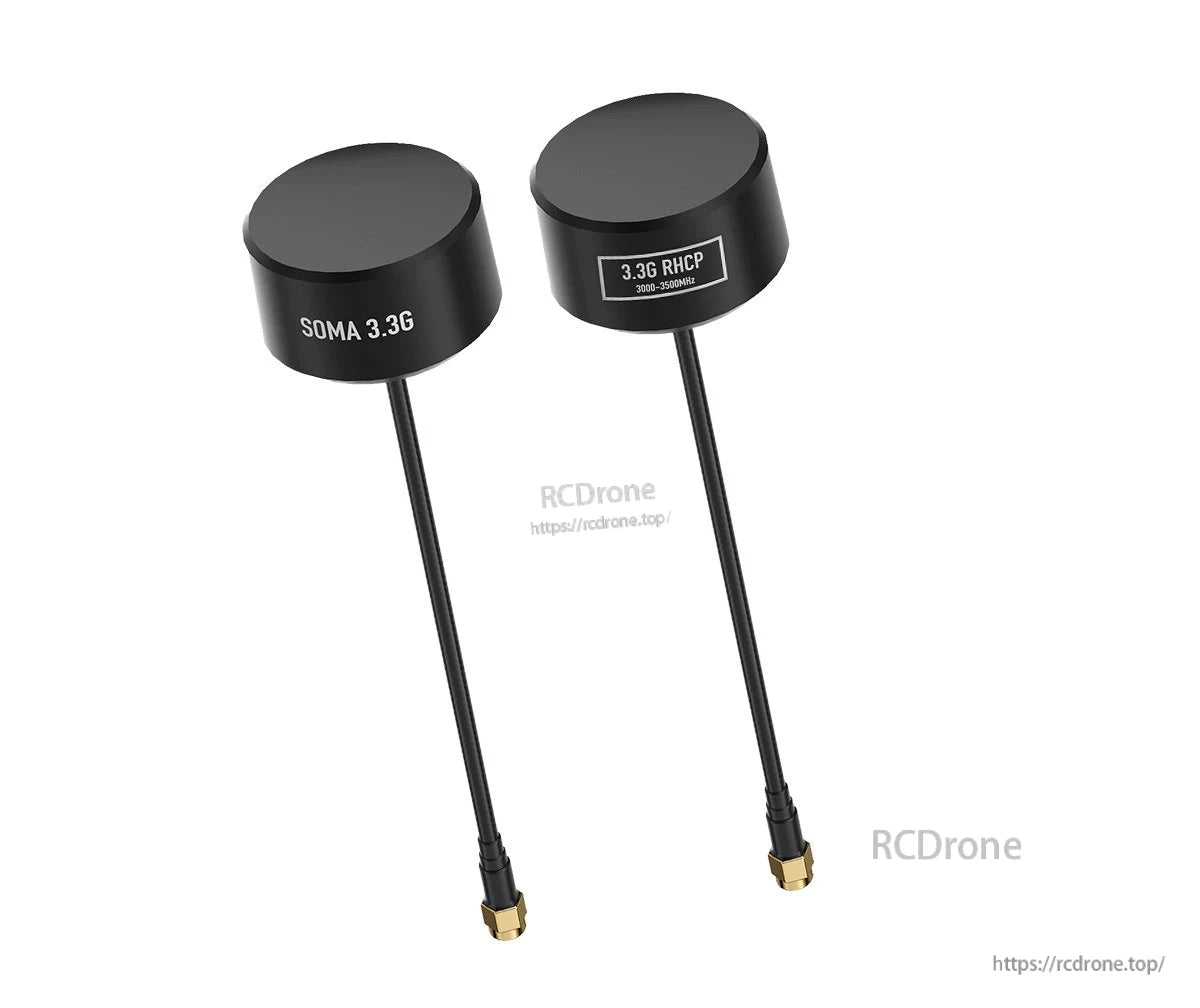

GEPRC SOMA 3.3G Antenna, GEPRC SOMA 3.3G RHCP antenna with black housing, coax lead, and SMA connector (3000–3500MHz)

GEPRC SOMA 3.3G RHCP anten, basit kurulum için koaksiyel kablo ve SMA konnektörü ile kompakt siyah bir kasaya sahiptir.
