Foxeer Echo 2 Patch Anten 5.8GHz 9dBi SMA RHCP/LHCP 5.5G-6GHz Yönlü Anten
Foxeer Echo 2 Patch Anten 5.8GHz 9dBi SMA RHCP/LHCP 5.5G-6GHz Yönlü Anten
Foxeer
Teslim alım stok durumu yüklenemedi
Genel Bakış
Foxeer Echo 2, yönlü 5.8G sinyal alımı için tasarlanmış, SMA konektörlü 5.8GHz 9dBi yama antenidir. RHCP/LHCP polarizasyon seçeneklerini destekler ve yüksek frekanslı PCB ile çift katmanlı bir kart tasarımı kullanır. Ürün seçimi veya teknik destek için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.
Ana Özellikler
- Merkez frekansı: 5.8GHz
- Kazanç: 9dBi
- Poleizasyon seçenekleri: RHCP/LHCP
- Yüksek frekanslı PCB ile çift katmanlı kart tasarımı
- Paket içinde 45° adaptör dahil
Teknik Özellikler
| Merkez Frekansı | 5.8GHz |
| Kazanç | 9dBi |
| Eksenel Oran | 1'e yakın |
| Bant Genişliği | 5.5G~6GHz |
| İşın Açısı | 84.7° |
| Radyasyon Verimliliği | 98% |
| Empedans | 50Ω |
| SWR | <Merkez Frekansta 1.25 |
| Bağlantı Elemanı | SMA |
| Boyut (listelenmiş) | 40*22mm |
| Mekanik çizim boyutları (birim: mm) | 40.3; 34.0; 34.0; 11.35; 14.00; 16.6; 23.8 |
| Polarizasyon | RHCP/LHCP |
| Kasa Malzemesi | PC |
| Ağırlık | 8g |
| Örnek test ekranı (SWR noktaları) | 5.500000 GHz: 1.3997; 5.750000 GHz: 1.0397; 6.000000 GHz: 1.3409 |
| Gösterilen radyasyon deseni frekansı | 5760.000MHz |
İçindekiler
- 1 adet Anten
- 45° adaptör
Uygulamalar
- Uyumlu video alıcı sistemleri için 5.8GHz yönlü anten kurulumları
- Kompakt, yüksek kazançlı yama anteninin gerekli olduğu 5.8G sinyal alımı
Detaylar

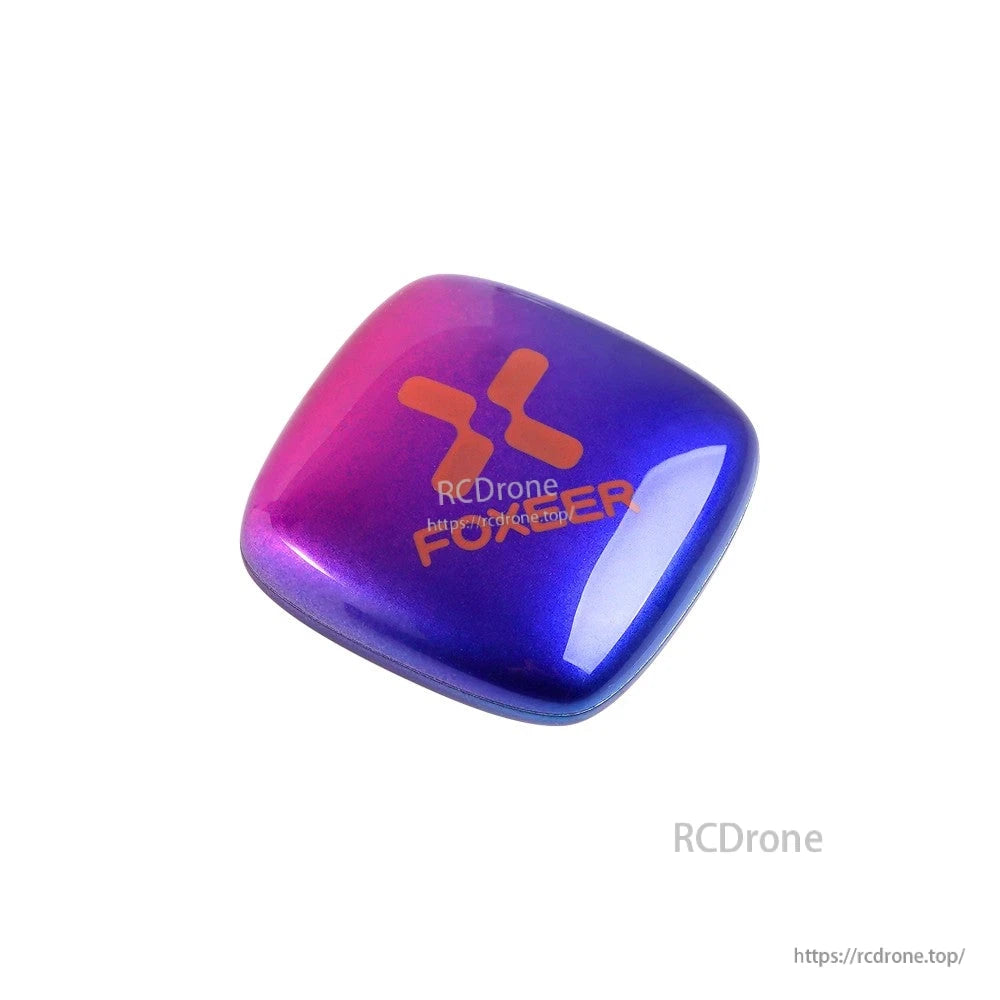

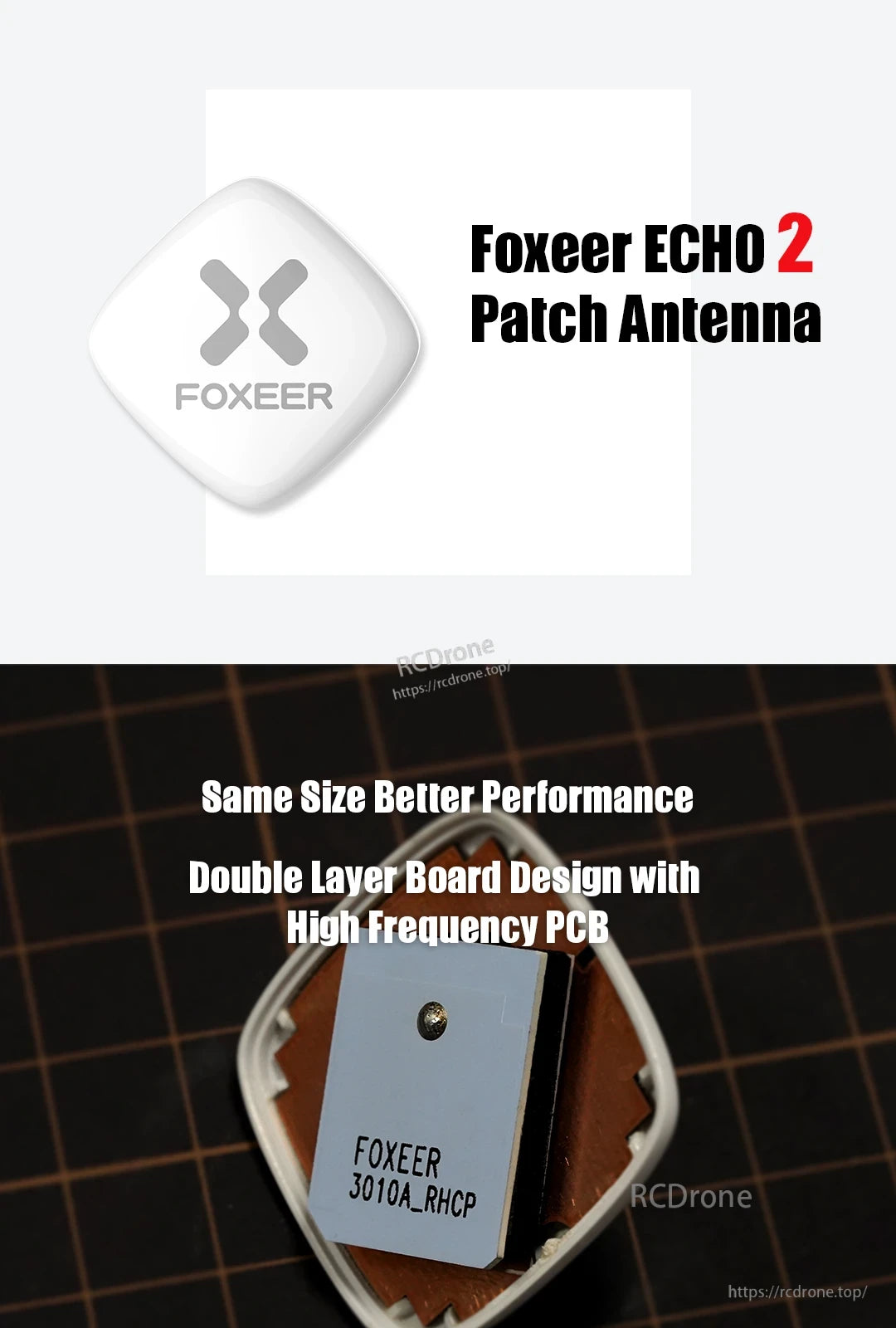

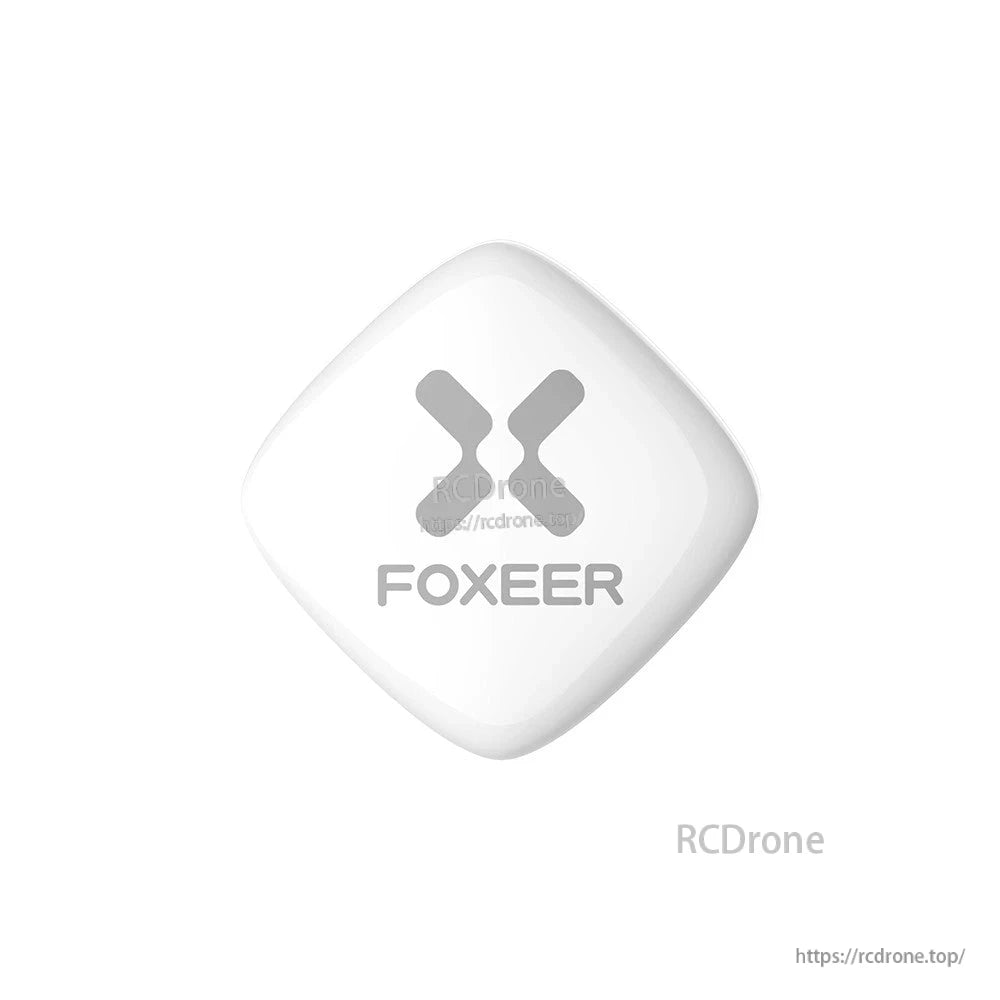

Foxeer Echo 2 yama antenesi, çift katmanlı yüksek frekanslı PCB tasarımı ile kompakt bir kasa kullanmaktadır.

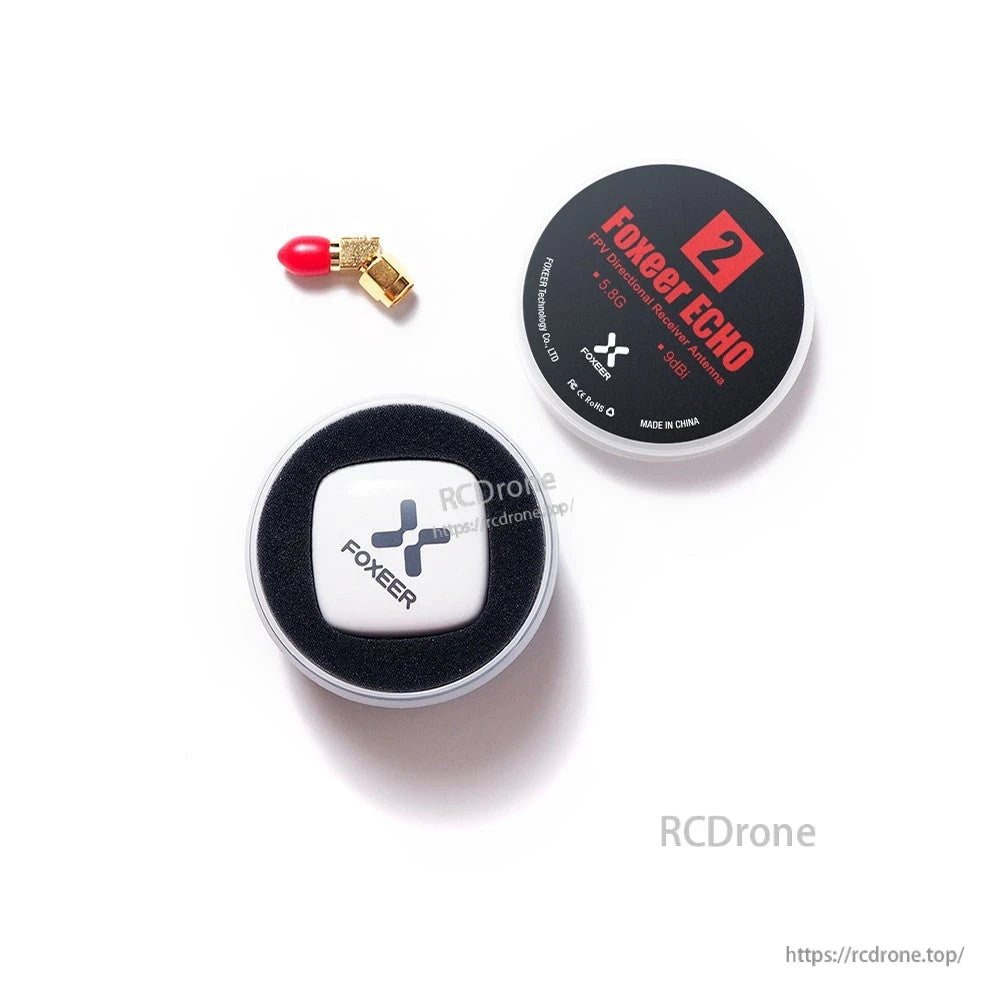

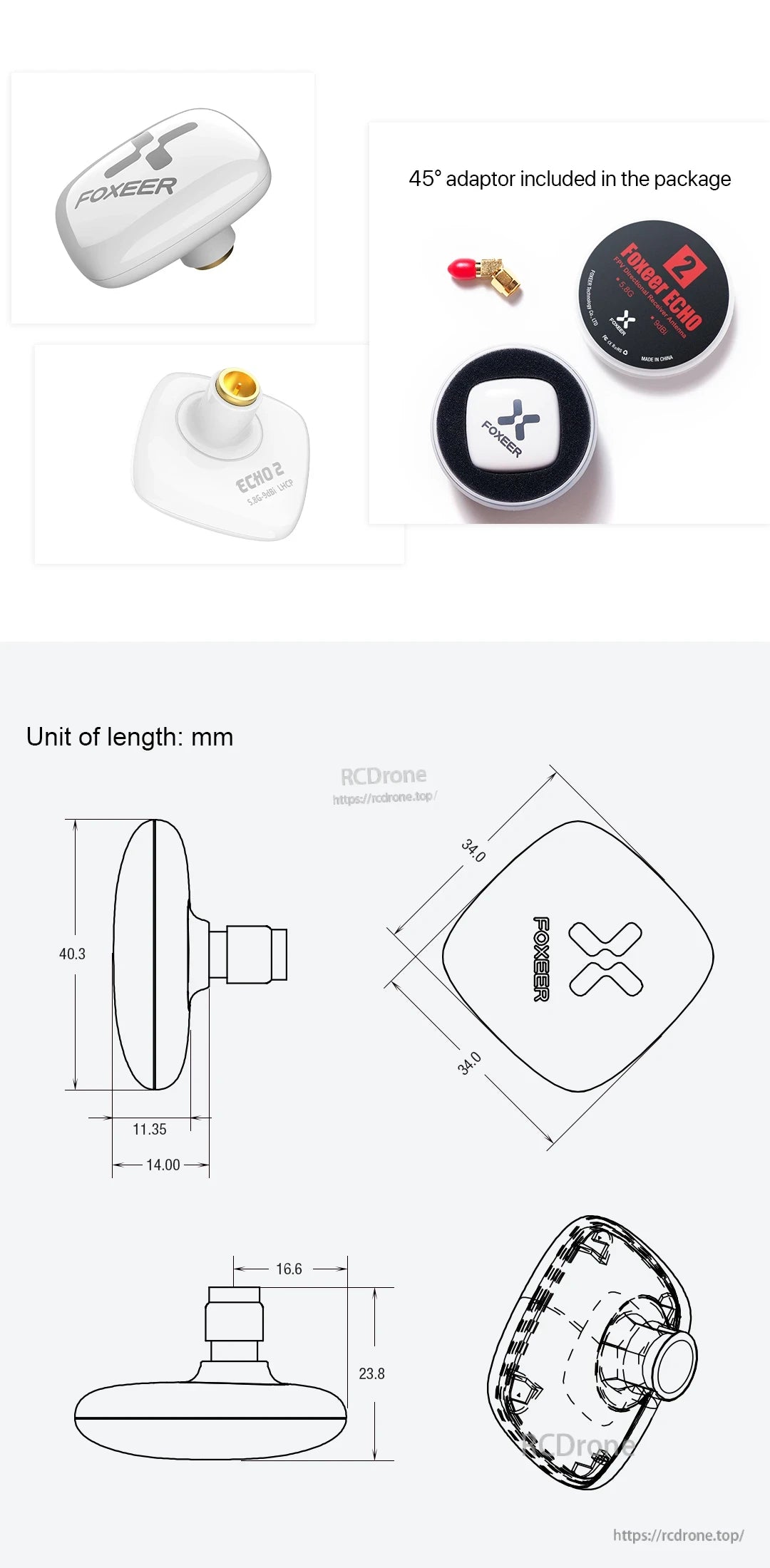

Foxeer Echo 2 yama antenesi, kurulumunuza kolayca uyum sağlaması için 45° adaptör ve kompakt 34 x 34 mm gövde ile birlikte gelir.

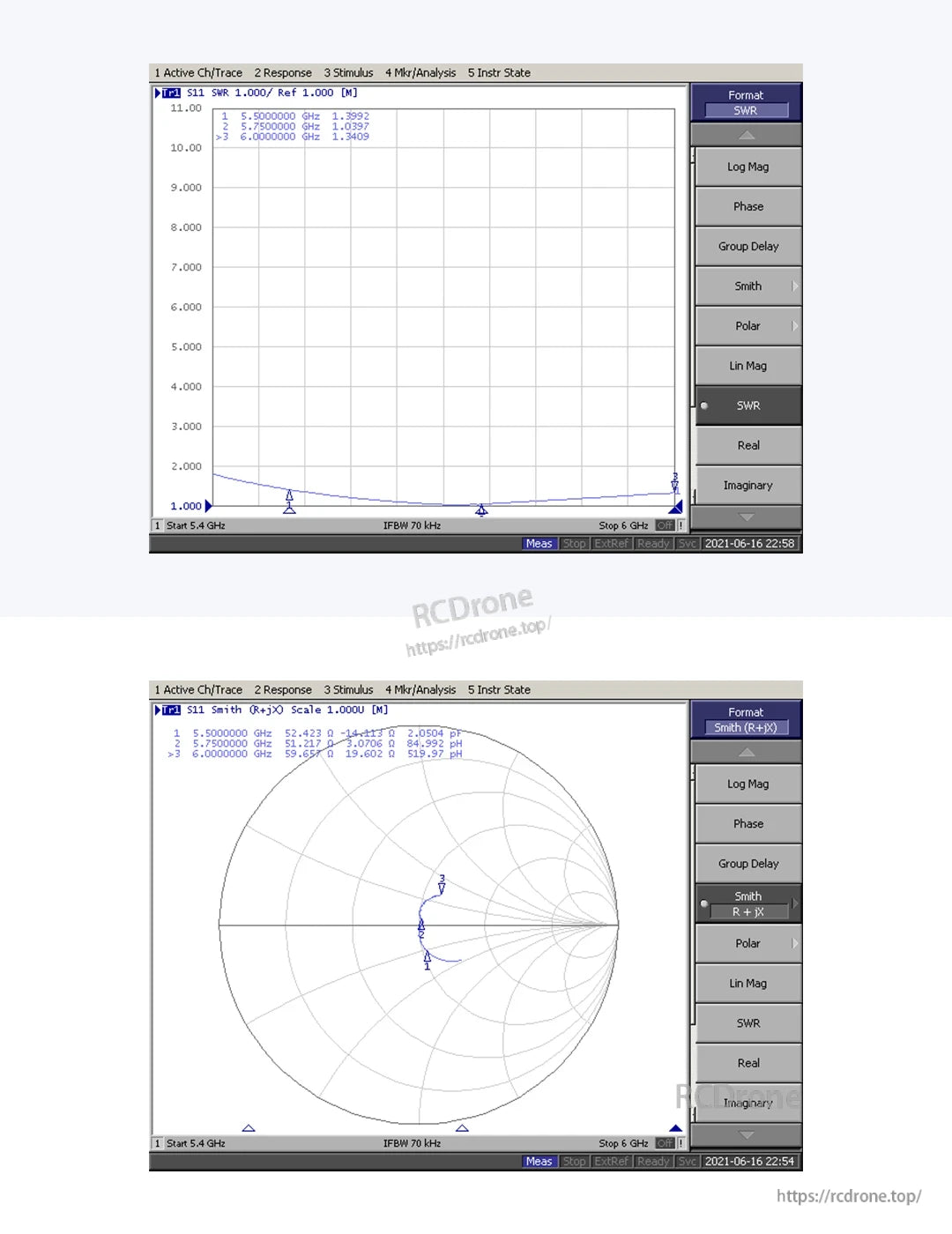

5.4–6.0 GHz aralığında SWR ve Smith grafiği ölçümleri, antenanın 5.8GHz bandındaki empedans eşleşmesini doğrulamaya yardımcı olur.

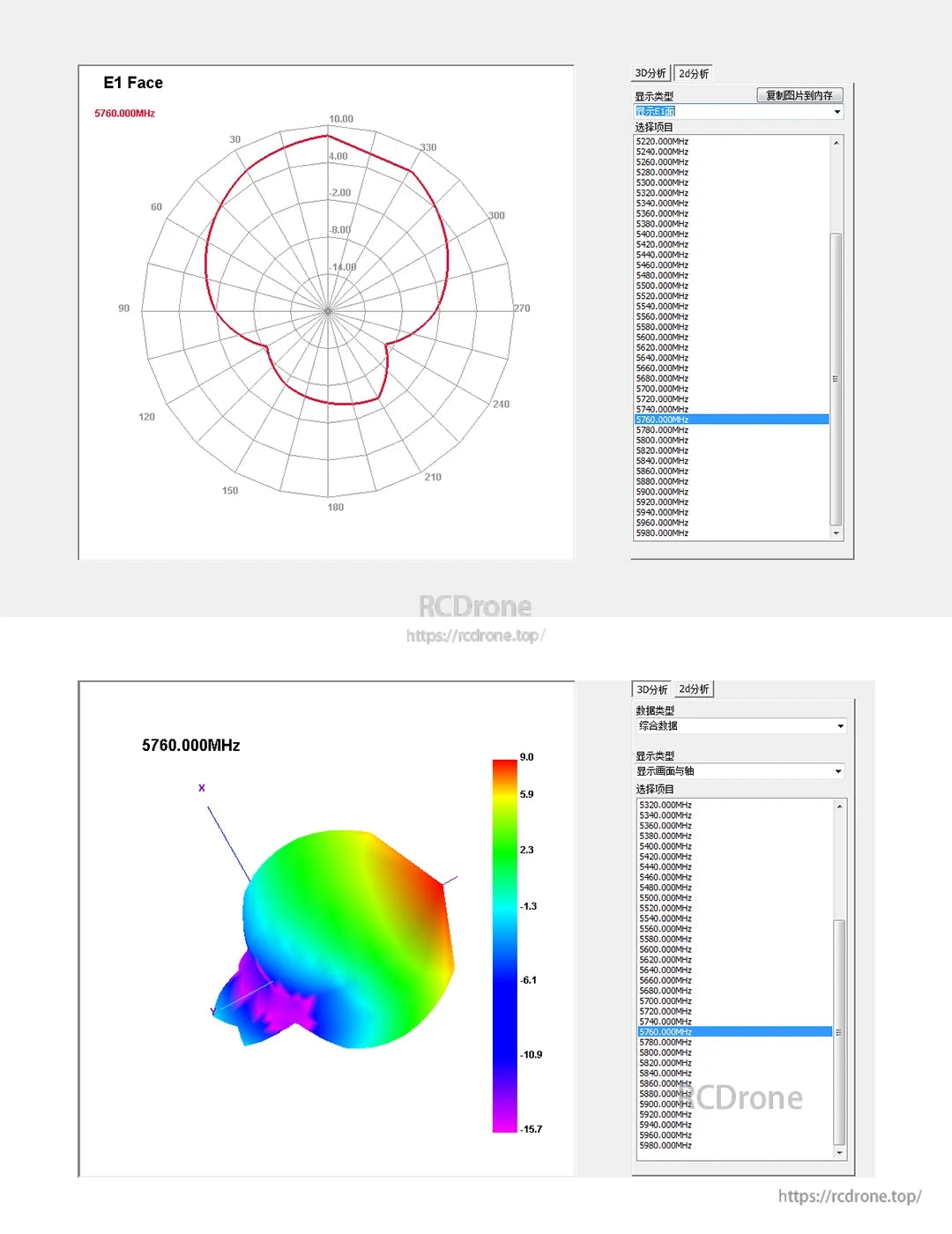

Foxeer Echo 2 yama antenası radyasyon desen verileri, 5760MHz'de hem 2D polar hem de 3D kazanç grafikleri ile gösterilmektedir.
