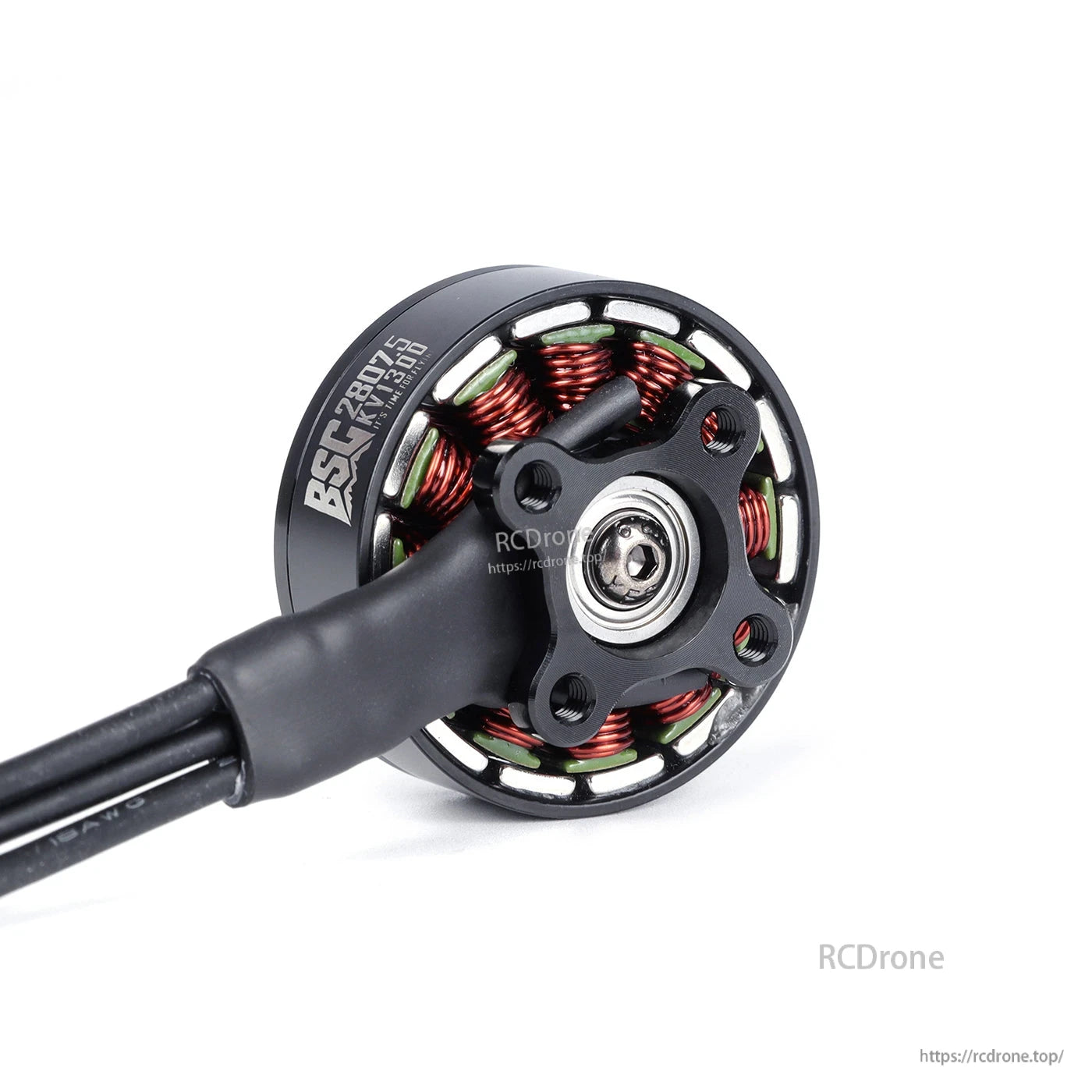

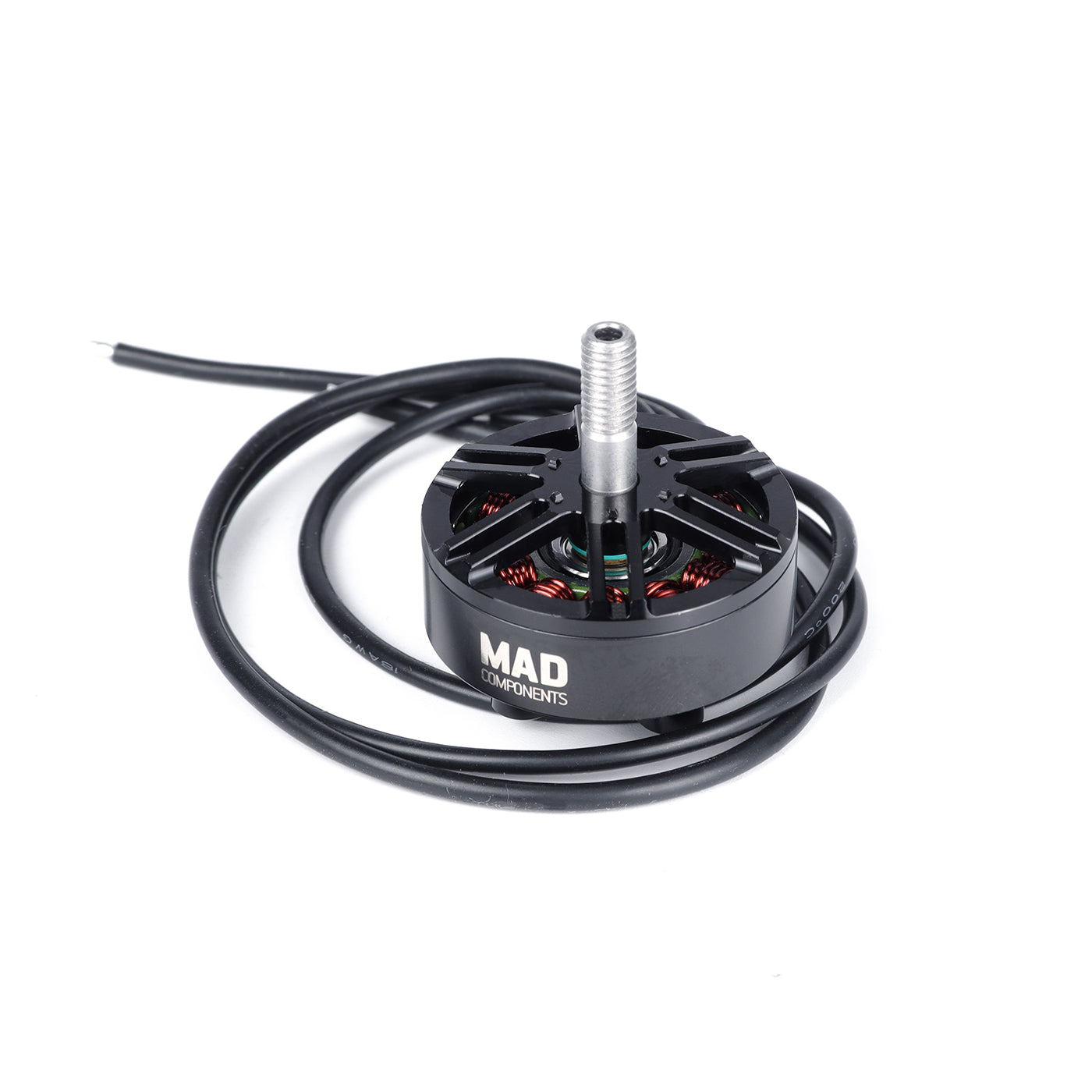

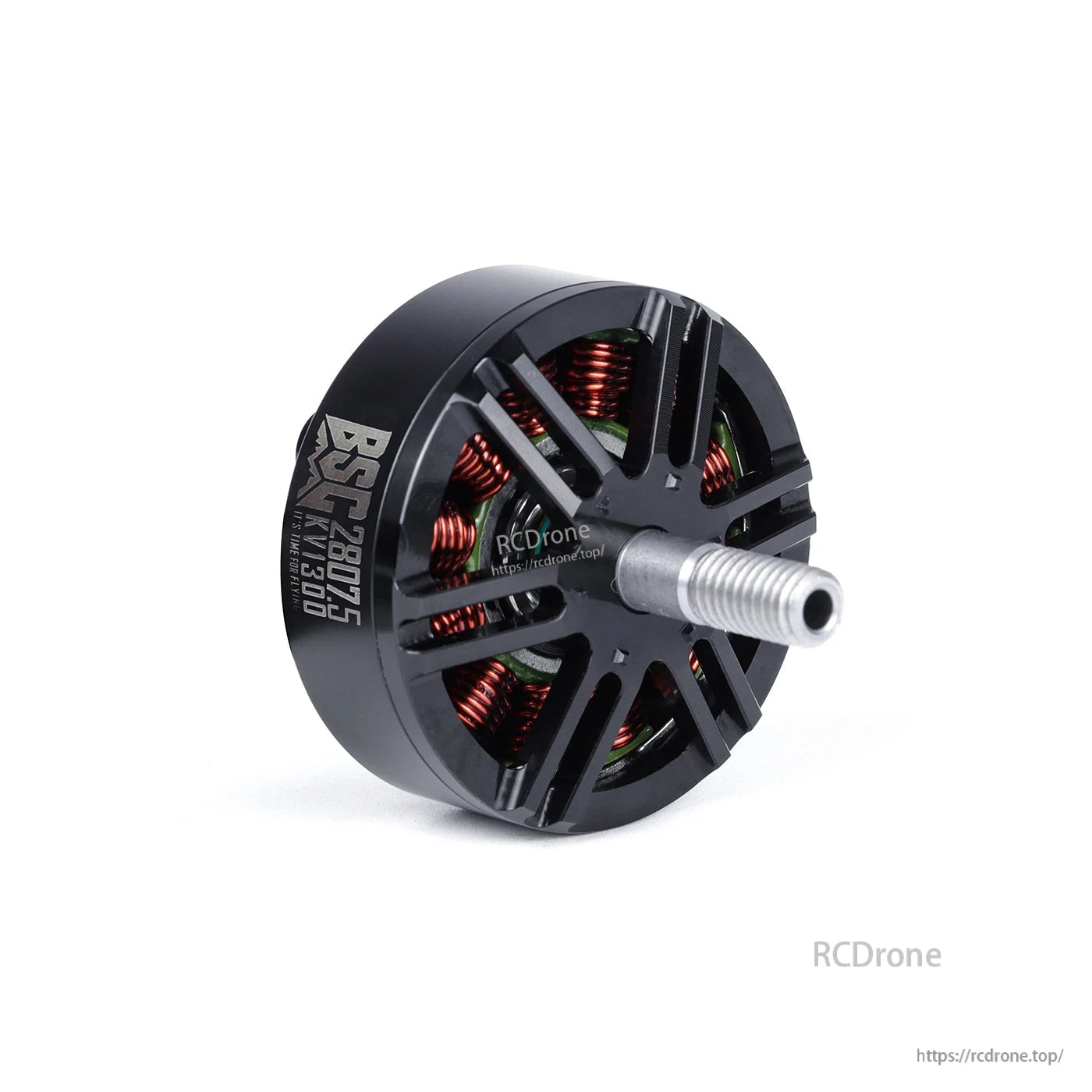

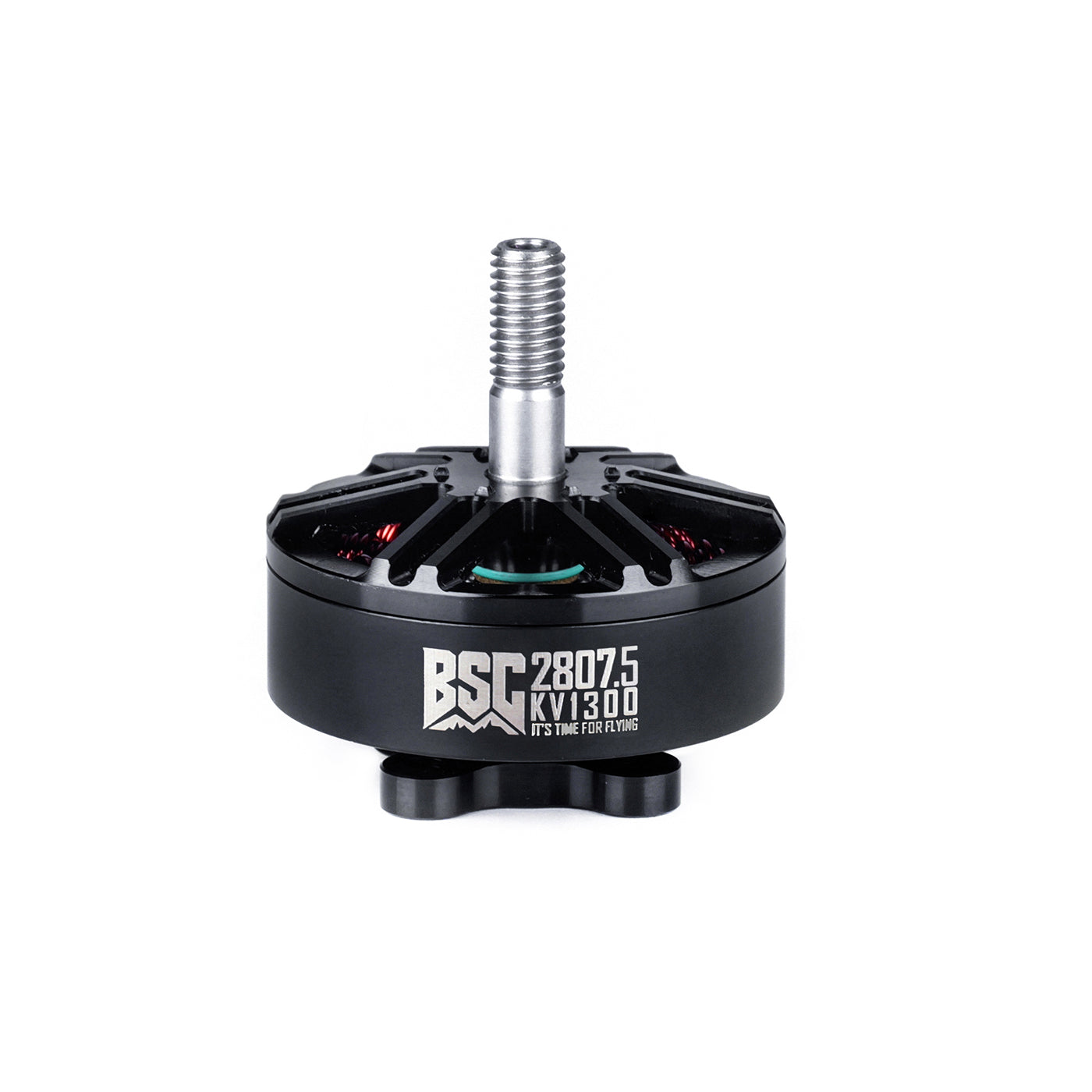

MAD BSC2807.5 V1.0, 6S kurulumları için tasarlanmış bir FPV drone motorudur ve 1300KV ile 1750KV seçenekleri bulunmaktadır. Motor, 12N14P konfigürasyonu kullanmakta ve M5 pervane somunu montaj stilini desteklemekte, Ø19 mm M3×4 montaj desenine sahiptir.
Ana Özellikler

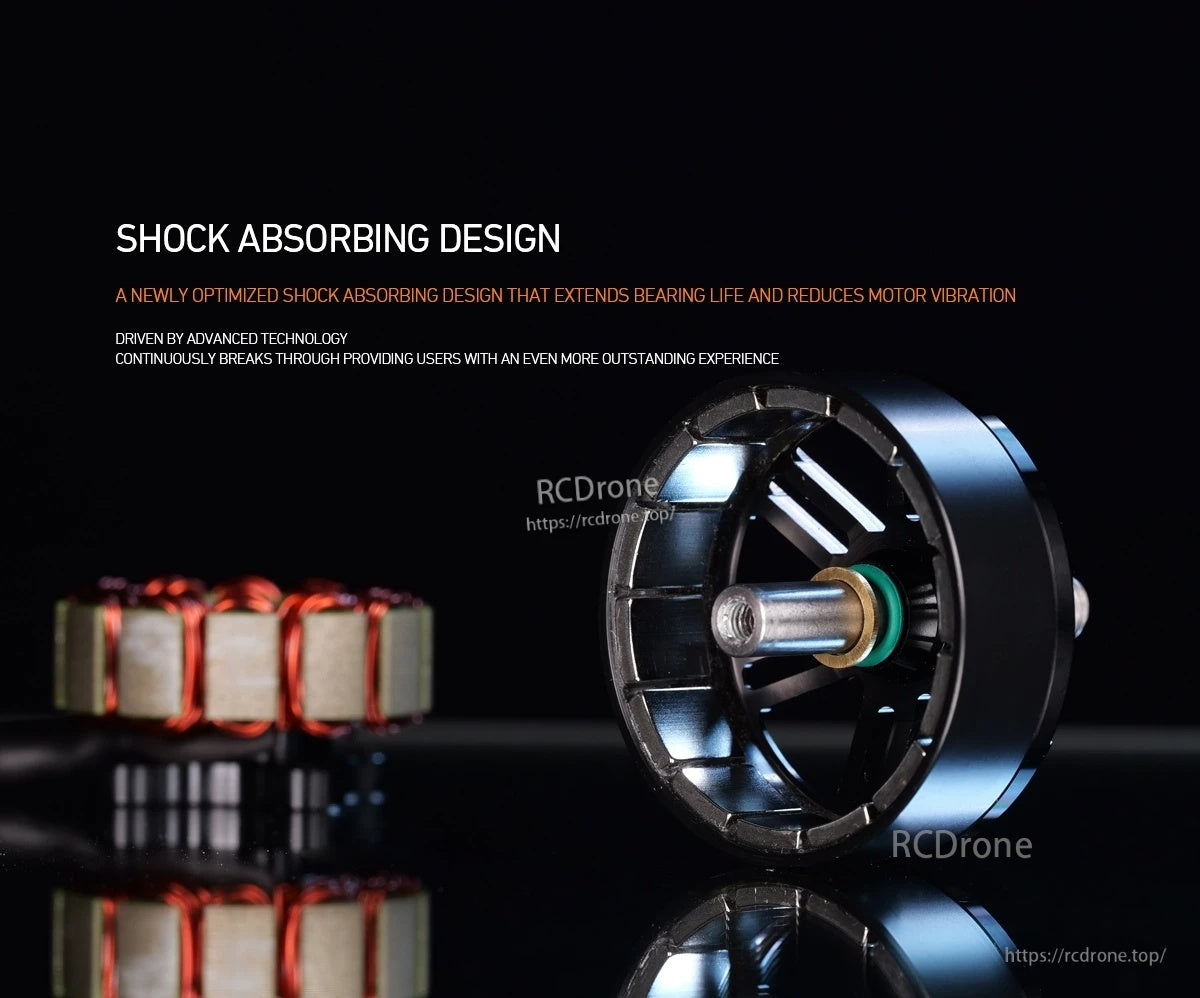

- Rulman ömrünü uzatmaya ve motor titreşimini azaltmaya yardımcı olmak için optimize edilmiş darbe emici tasarım

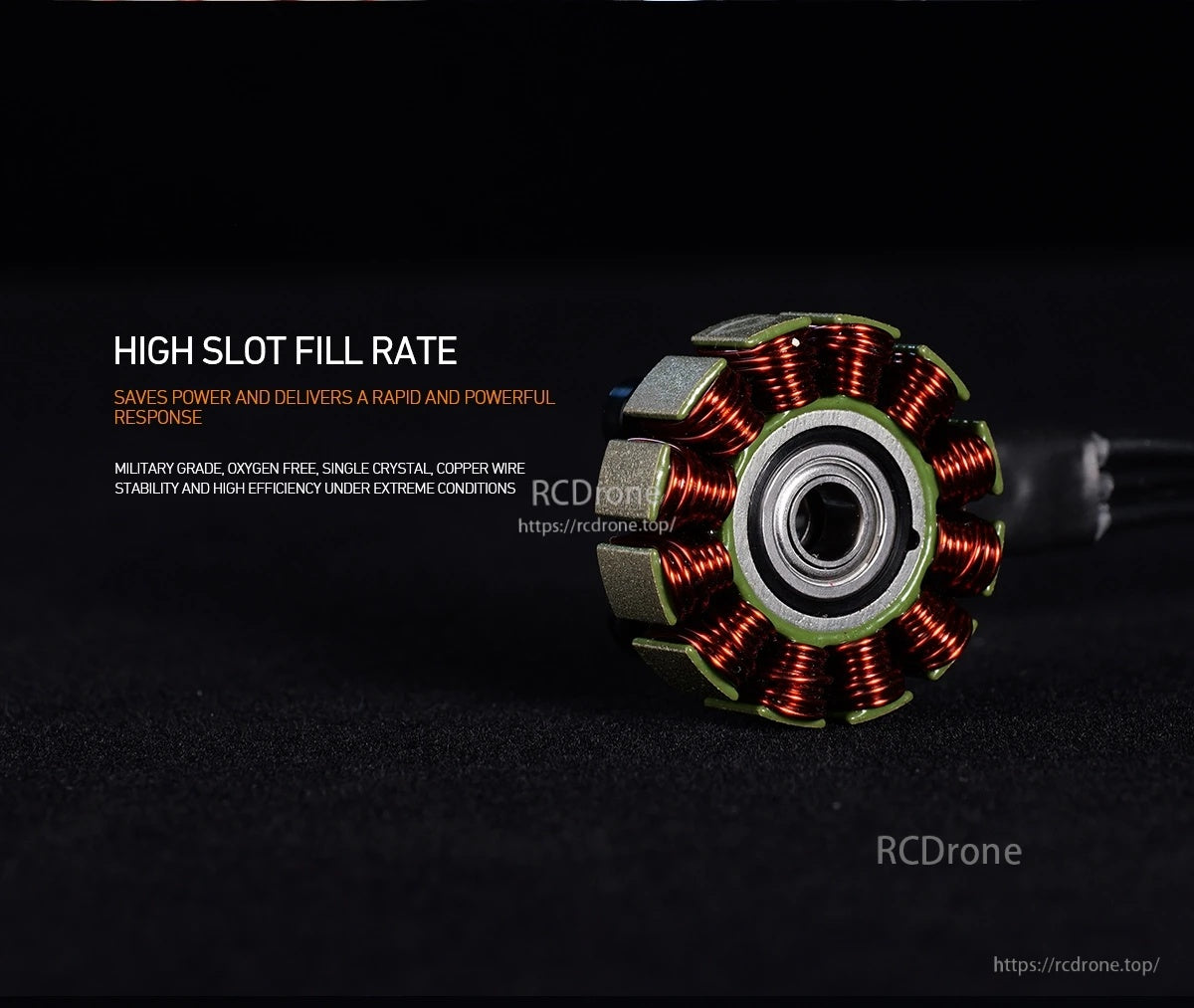

- Yüksek slot dolum oranı sargı tasarımı

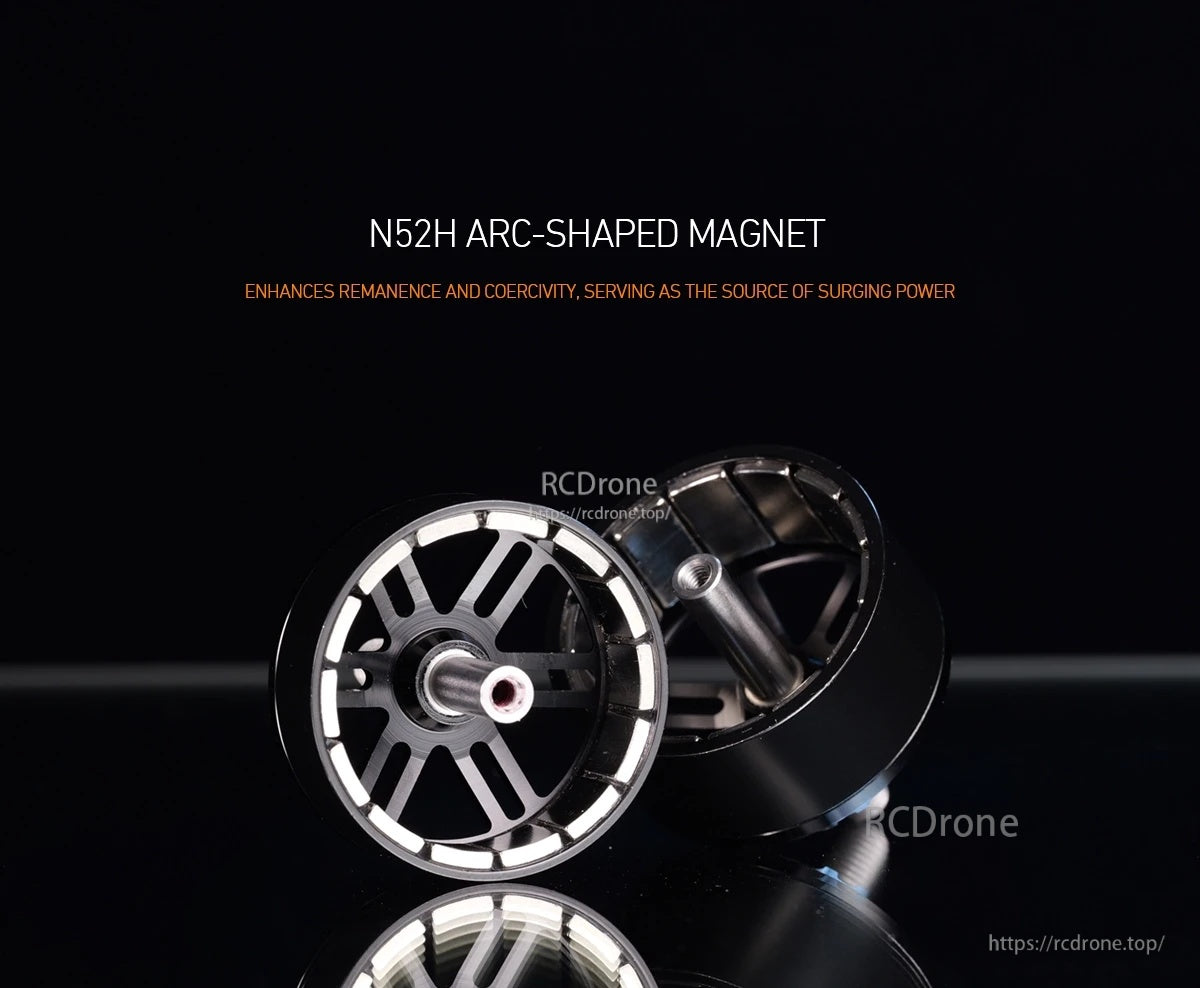

- N52H kavisli mıknatıs tasarımı
- 1300KV ve 1750KV varyantları için 6S performans verileri sağlanmıştır (test pervanesi: 7X5X3)
Teknik Özellikler
| Motor modeli | MAD BSC2807.5 V1.0 |
| Slot/Kutu | 12N14P |
| Motor boyutu | D:33.6×36.4 mm |

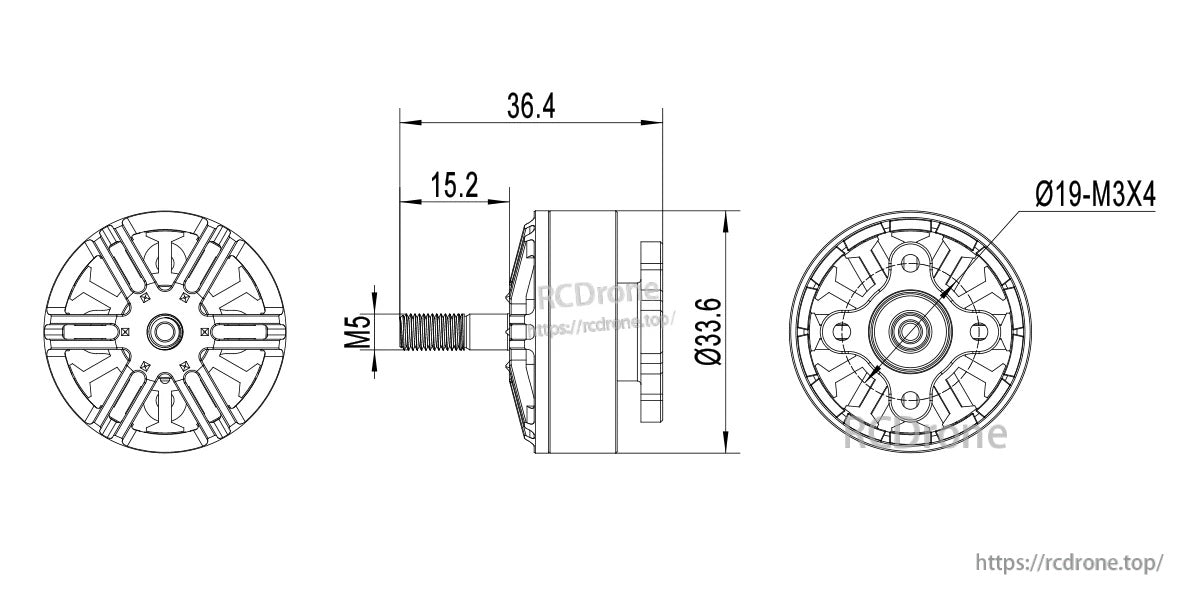

| Çizim boyutları | Ø33.6; 36.4; 15.2 |
| Rotor dengesi | ≤5mg |
| Pervane montajı | M5 Somun |
| Montaj deseni ( “Motor Dengesi” olarak listelenmiştir) | Ø19 mm M3×4 |
| Şaft çapı | 5 mm |
| Kablo uzunluğu | 250 mm 18# Awg (Siyah) silikon |

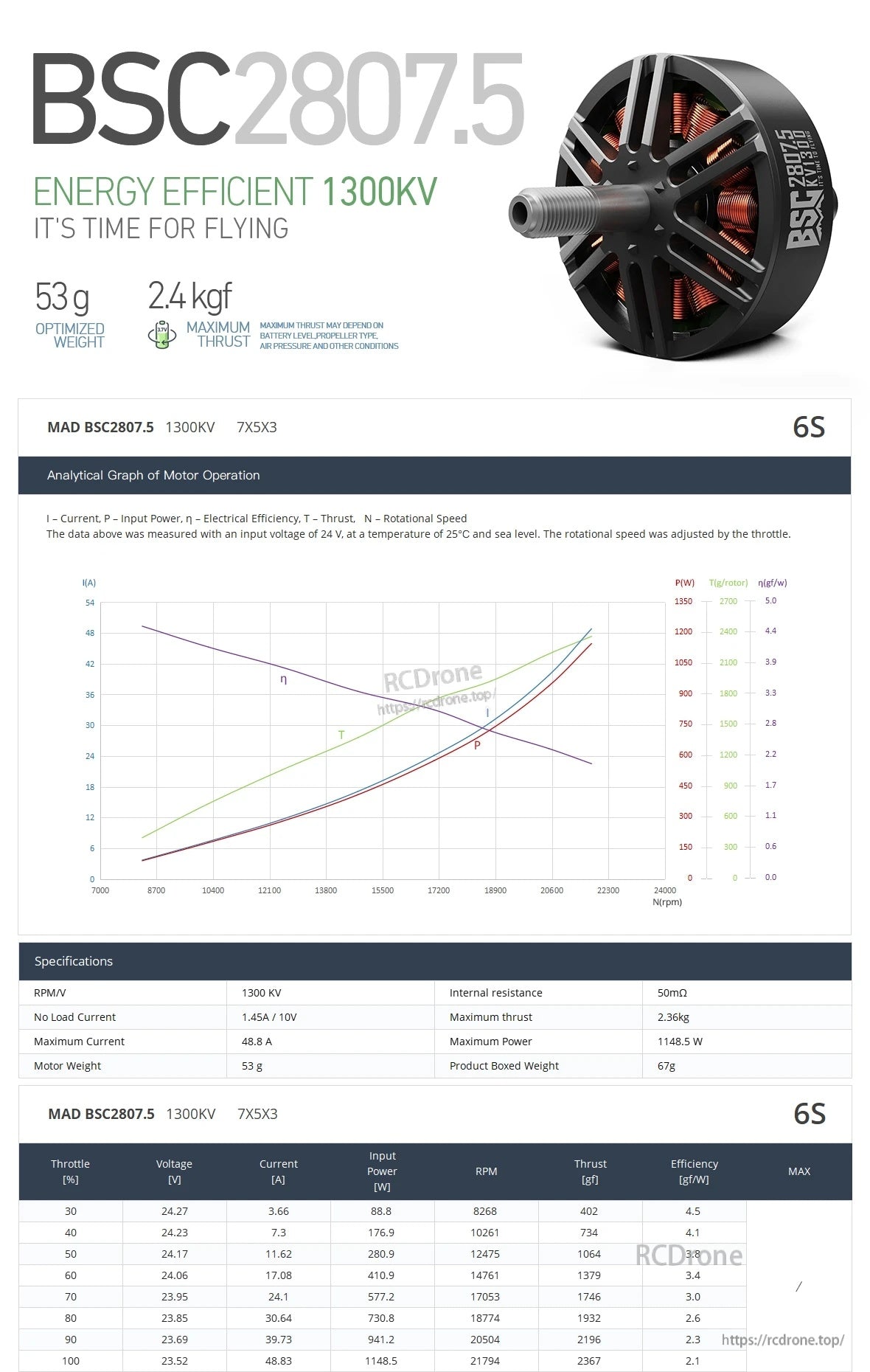

1300KV (6S) Test Verileri
Gösterilen yapılandırma: MAD BSC2807.5 1300KV, pervane: 7X5X3, 6S. Veriler 24 V giriş, 25°C, deniz seviyesinde ölçülmüştür; RPM gazla ayarlanmıştır.
| RPM/V | 1300 KV | İç direnç | 50mΩ |
| Yük yok akımı | 1.45A / 10V | Maksimum itme gücü | 2.36kg |
| Maksimum akım | 48.8 A | Maksimum güç | 1148.5 W |
| Motor ağırlığı | 53 g | Ürün kutulu ağırlığı | 67 g |
| Gaz (%) | Voltaj (V) | Akım (A) | Giriş Gücü (W) | Dönüş Hızı (RPM) | İtme (gf) | Verimlilik (gf/W) |
| 30 | 24.27 | 3.66 | 88.8 | 8268 | 402 | 4.5 |
| 40 | 24.23 | 7.3 | 176.9 | 10261 | 734 | 4.1 |
| 50 | 24.17 | 11.62 | 280.9 | 12475 | 1064 | 3.8 |
| 60 | 24.06 | 17.08 | 410.9 | 14761 | 1379 | 3.4 |
| 70 | 23.95 | 24.1 | 577.2 | 17053 | 1746 | 3.0 |
| 80 | 23.85 | 30.64 | 730.8 | 18774 | 1932 | 2.6 |
| 90 | 23.69 | 39.73 | 941.2 | 20504 | 2196 | 2.3 |
| 100 | 23.52 | 48.83 | 1148.5 | 21794 | 2367 | 2.1 |

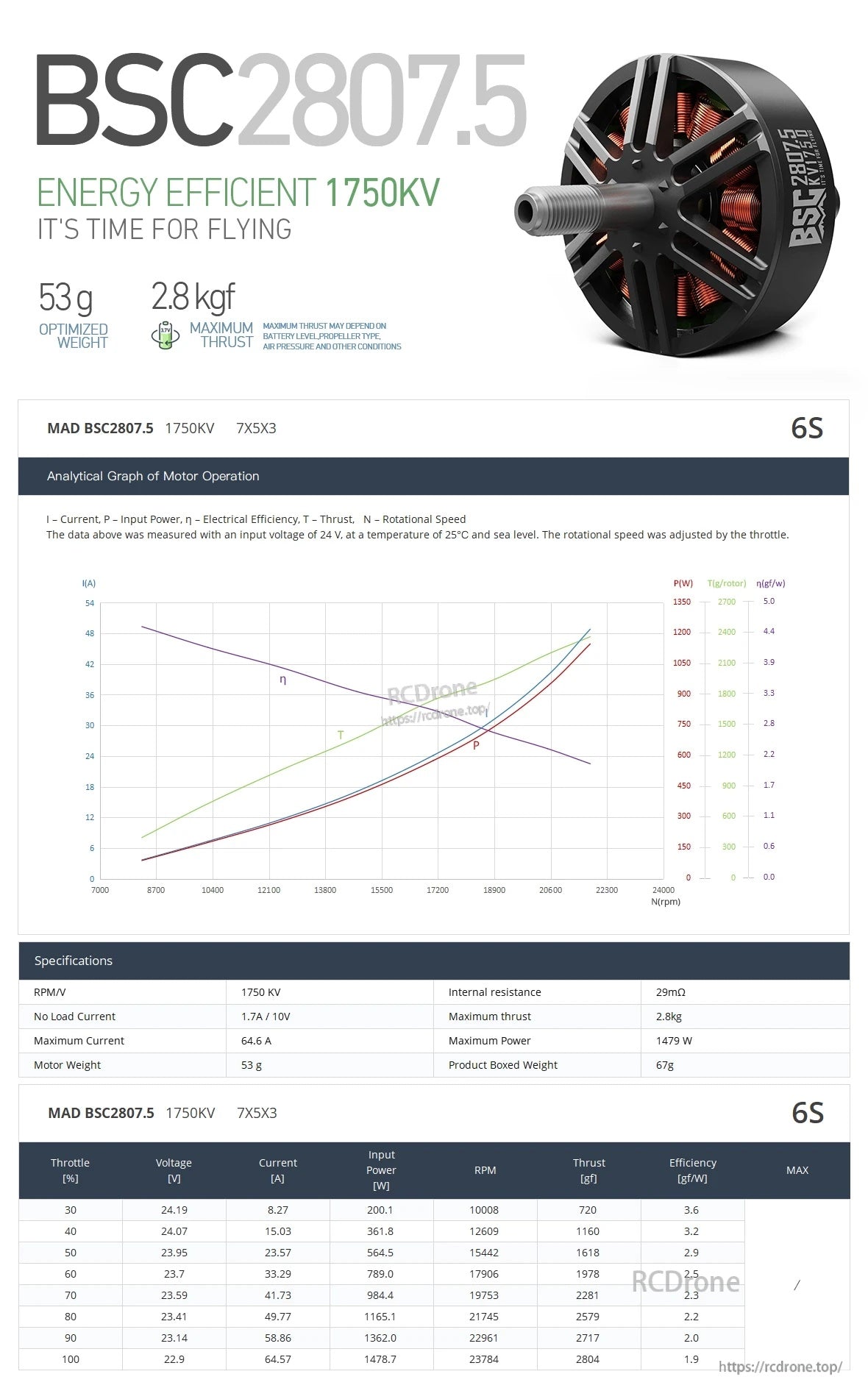

1750KV (6S) Test Verileri
Gösterilen yapılandırma: MAD BSC2807.5 1750KV, pervane: 7X5X3, 6S. Veriler 24 V giriş, 25°C, deniz seviyesinde ölçülmüştür; RPM gaz kolu ile ayarlanmıştır.
| RPM/V | 1750 KV | İç direnç | 29mΩ |
| Yük yok akımı | 1.7A / 10V | Maksimum itme gücü | 2.8kg |
| Maksimum akım | 64.6 A | Maksimum güç | 1479 W |
| Motor ağırlığı | 53 g | Ürün kutulu ağırlığı | 67 g |
| Gaz pedalı (%) | Voltaj (V) | Akım (A) | Giriş Gücü (W) | RPM | İtme (gf) | Verimlilik (gf/W) |
| 30 | 24.19 | 8.27 | 200.1 | 10008 | 720 | 3.6 |
| 40 | 24.07 | 15.03 | 361.8 | 12609 | 1160 | 3.2 |
| 50 | 23.95 | 23.57 | 564.5 | 15442 | 1618 | 2.9 |
| 60 | 23.7 | 33.29 | 789.0 | 17906 | 1978 | 2.5 |
| 70 | 23.59 | 41.73 | 984.4 | 19753 | 2281 | 2.3 |
| 80 | 23.41 | 49.77 | 1165.1 | 21745 | 2579 | 2.2 |
| 90 | 23.14 | 58.86 | 1362.0 | 22961 | 2717 | 2.0 |
| 100 | 22.9 | 64.57 | 1478.7 | 23784 | 2804 | 1.9 |

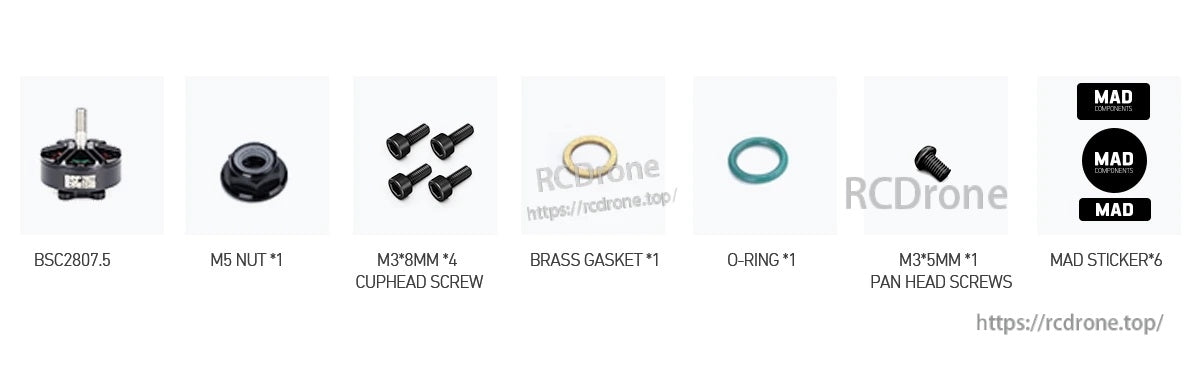

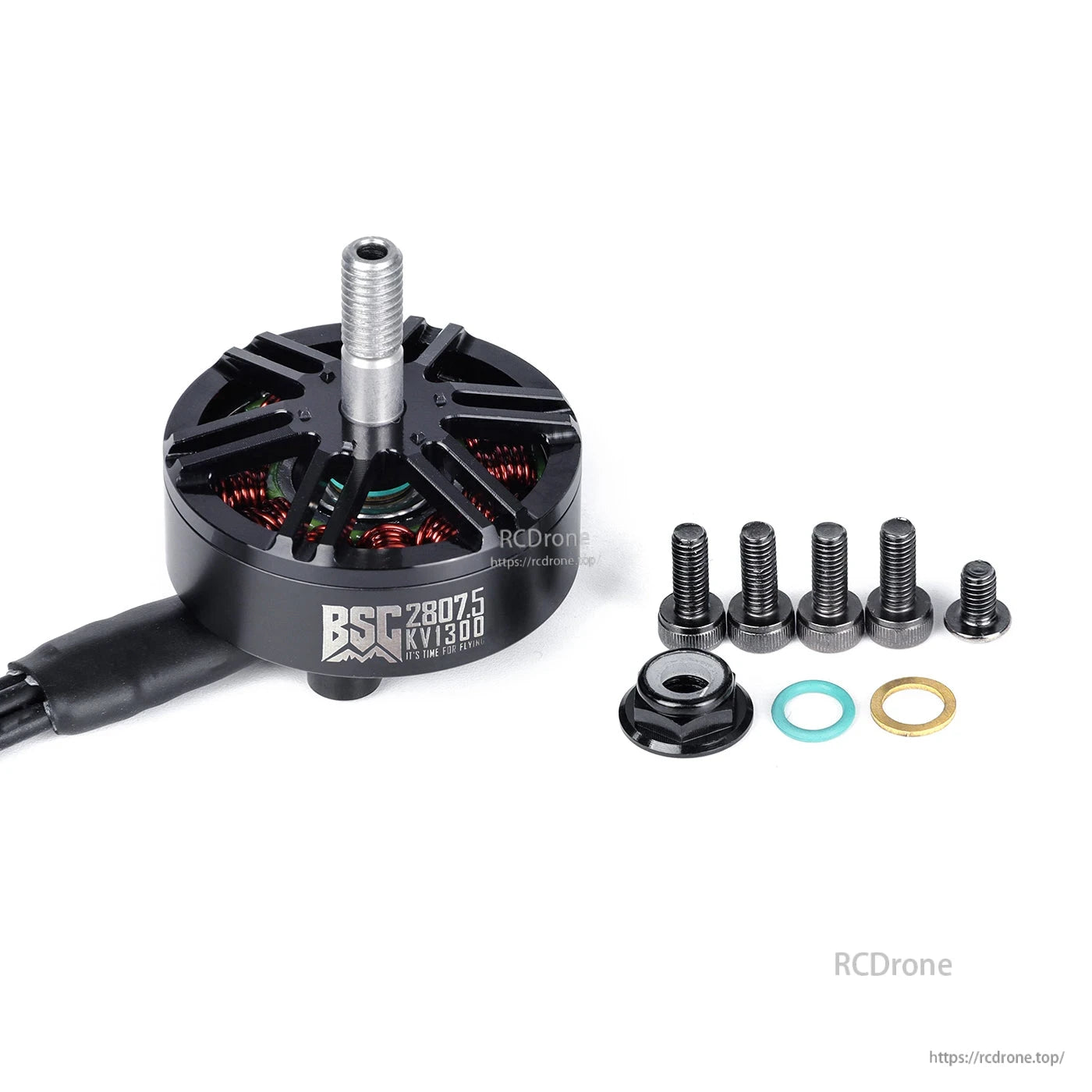

İçindekiler
- BSC2807.5 motor ×1
- M5 somun ×1
- M3×8mm kapak başlı vida ×4
- Brass conta ×1
- O-ring ×1
- M3×5mm düz başlı vida ×1
- MAD çıkartması ×6
Uygulamalar

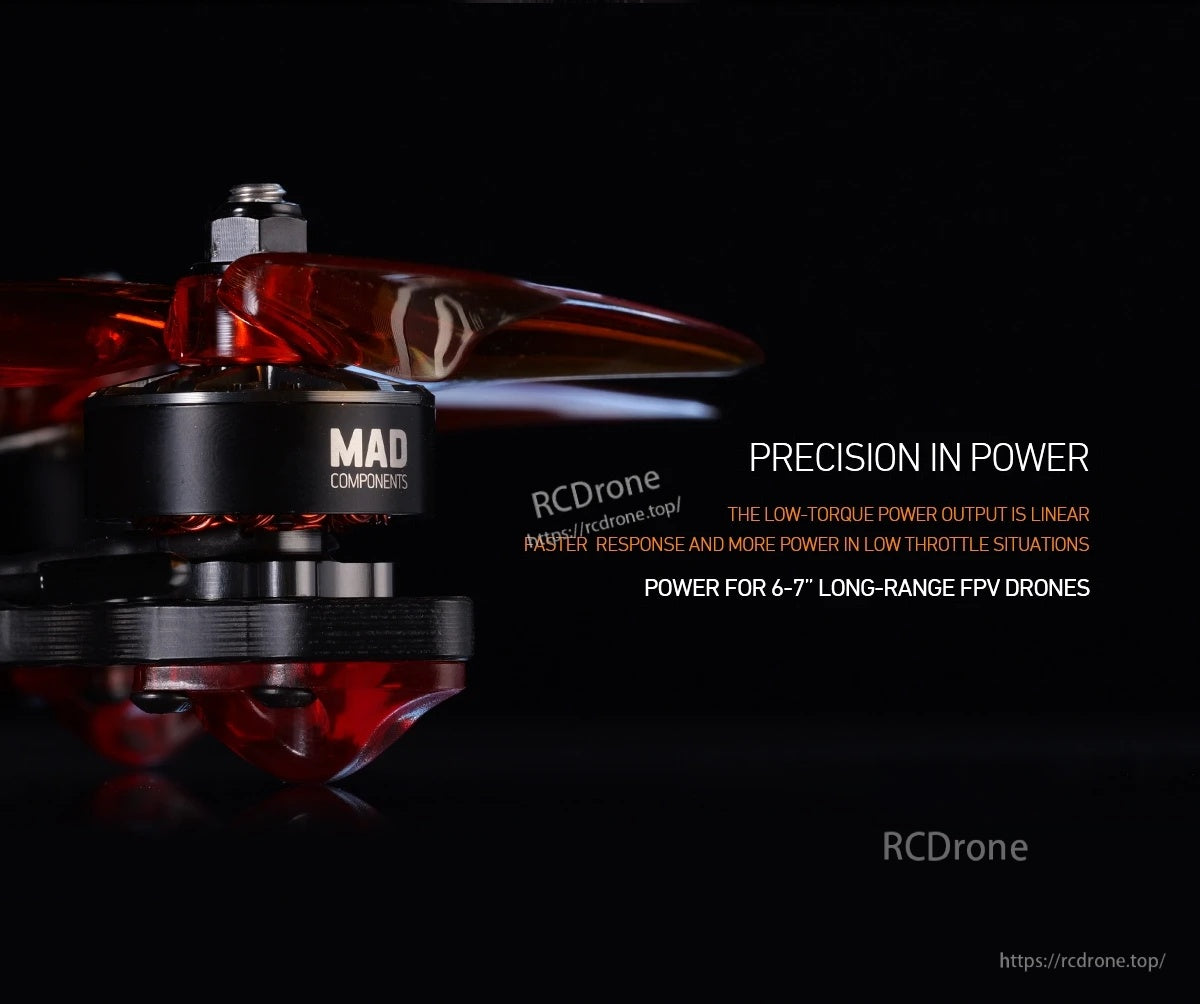

- 6S FPV drone inşaatları için 6–7 inç pervane sınıfı kurulumları (sağlanan performans materyaline göre)
Uyumluluk soruları için (çerçeve montajı, pervane/somun uyumu ve KV seçimi), support@rcdrone.top or ile iletişime geçin https://rcdrone.top/.
