T-Motor VZ29x11 29x11in Mat PMI Karbon Fiber VTOL Pervane, Flanş Montaj Ø10/Ø20 4xØ3

Genel Bakış

T-Motor VZ29x11, VTOL sabit kanatlı İHA'lar için çoklu rotor modunda tasarlanmış 29 inçlik bir VTOL pervanedir. Yüksek dayanıklılık, yüksek sertlik ve hafif yapı üzerine odaklanarak VTOL çalışma koşulları (dikey kalkış/iniş, geçiş ve seyir) için tasarlanmıştır.

Sipariş desteği, uyumluluk kontrolleri veya toplu talepler için support@rcdrone.top or ile iletişime geçin https://rcdrone.top/.

Ana Özellikler

• Yüksek dayanıklılık: Yüksek devirde yapısal arızayı önlemeye yardımcı olmak için santrifüj yükleri ve manevra kaynaklı değişken yükleri karşılayacak şekilde inşa edilmiştir.
• Yüksek sertlik: Kompakt düzenlerde güvenli kanat ucu boşluğunu korumaya yardımcı olur, aeroelastik deformasyonu bastırır ve titremeyi önlemeye yardımcı olur.
• Hafif tasarım: Azaltılmış atalet momenti, uçuş kontrol sistemi için hızlı itme tepkisini ve daha yüksek tutum kontrol bant genişliğini destekler.
• VTOL aerodinamik tasarımı:
  • Dikey kalkış/iniş aşaması: Yüksek itme ve güç hedefler, sınırlı pervane alanında maksimum kaldırma çıktısı için tasarlanmıştır.
  • Seyir aşaması: Pervane dönerken durduğunda, kanat şekli profil sürtünmesini en aza indirmek için tasarlanmıştır, böylece enerji tüketimi azaltılır.
• Geçiş stabilitesi odak noktası: Yüksek saldırı açısı, düşük hız ve dengesiz akış koşulları altında karmaşık akış alanı etkileşimlerini ele alır (asimetrik hava akışı ve titreşim ile itme dalgalanmalarına neden olabilecek periyodik değişiklikler dahil).
• Kompozit ve üretim özellikleri:
  • Bükülme & torsiyon direncine sahip katman tasarımı (optimize edilmiş lif yönelimi ve oranı).

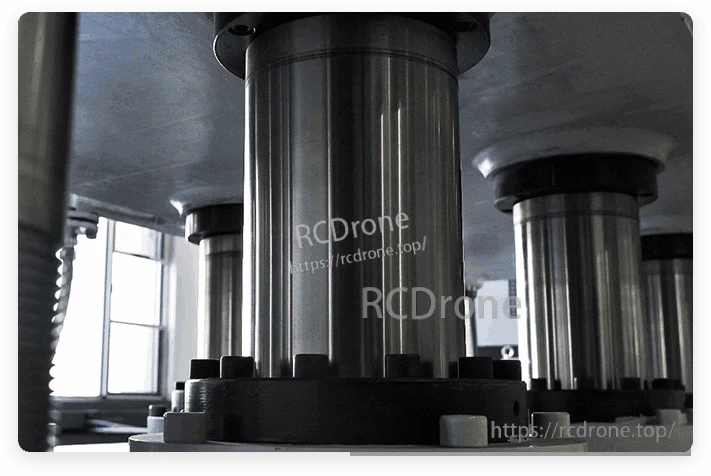

  • Entegre şekillendirme için prepreg kompresyon kalıplama; belirtilen ürün gözenekliliği %1'in altında.
  • PMI köpük çekirdek (hafif, yüksek mukavemetli çekirdek malzeme, toplam ağırlığı kontrol ederken sertliği artırmak için).
• Kıyaslama iyileştirme verileri (notlara göre): %30 eğilme dayanımı ve %20 burulma sertliği (G Serisi pervanelerle karşılaştırıldığında, not ②).
• Pervane kökü optimizasyonu: Pervane kökü kalınlığı, bağlantı cıvataları üzerindeki yükleri azaltırken yapısal yedeklilik sağlamak için optimize edilmiştir.
• Özel VTOL pervane hizmeti: 10 ila 100 inç; çeşitli pervane açısı spesifikasyonları ve motorlarla eşleşmeyi destekler (aerodinamik/yapısal tasarım, kalıp üretimi, kompozit kalıplama, test & doğrulama).
• Mühendislik grafiklerinde simülasyon/görselleştirme etiketleri mevcut: efsane aralıkları 0.014115 ile 120.91 ve 0.12636 ile 104.27 olarak gösterilmiştir (birimler belirtilmemiştir); cıvata kesme yükü için “%15” etiketi gösterilmektedir (not ③).
• CFD grafik etiketleri mevcut: “Hız Büyüklüğü” ölçeği 0.00e+00 ile 1.18e+01 [m/s] arasında gösterilmektedir; “Parça ID” ölçeği 0.00e+00 ile 3.88e+05 arasında gösterilmektedir.

Özellikler

İçerik

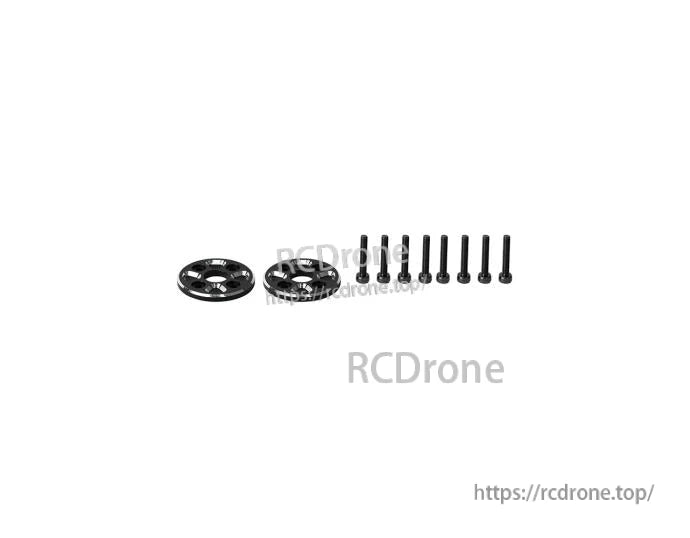

• Pervaneler: CCW x 1, CW x 1
• Pervane kapak plakası (Φ32 x 3 mm) x 2
• Somun başlı vidalar (M3 x 18 mm) x 8

Uygulamalar

• VTOL sabit kanatlı İHA'lar çok rotor modunda

Notlar

• ① Görünüm diyagramları ve ürün renderları yalnızca referans içindir; gerçek ürün geçerlidir.
• ② Eğilme dayanımı ve burulma sertliğindeki iyileşmelere ilişkin veriler, VZ Serisi pervane ile G Serisi pervaneler arasındaki karşılaştırmalı testlerden elde edilmiştir.
• ③ Cıvata kesme yükündeki azalmaya ilişkin veriler, VZ Serisi pervaneler için montaj cıvataları ile V Serisi pervaneler için montaj cıvataları arasındaki simülasyon karşılaştırmalarından elde edilmiştir.
• ④ Test verileri, şirketin laboratuvarında belirli koşullar altında ekipman kullanılarak elde edilmiştir. Gerçek veriler ve parametreler, test ortamına, platforma, yazılıma ve diğer faktörlere bağlı olarak değişiklik gösterebilir.

Ayrıntılar

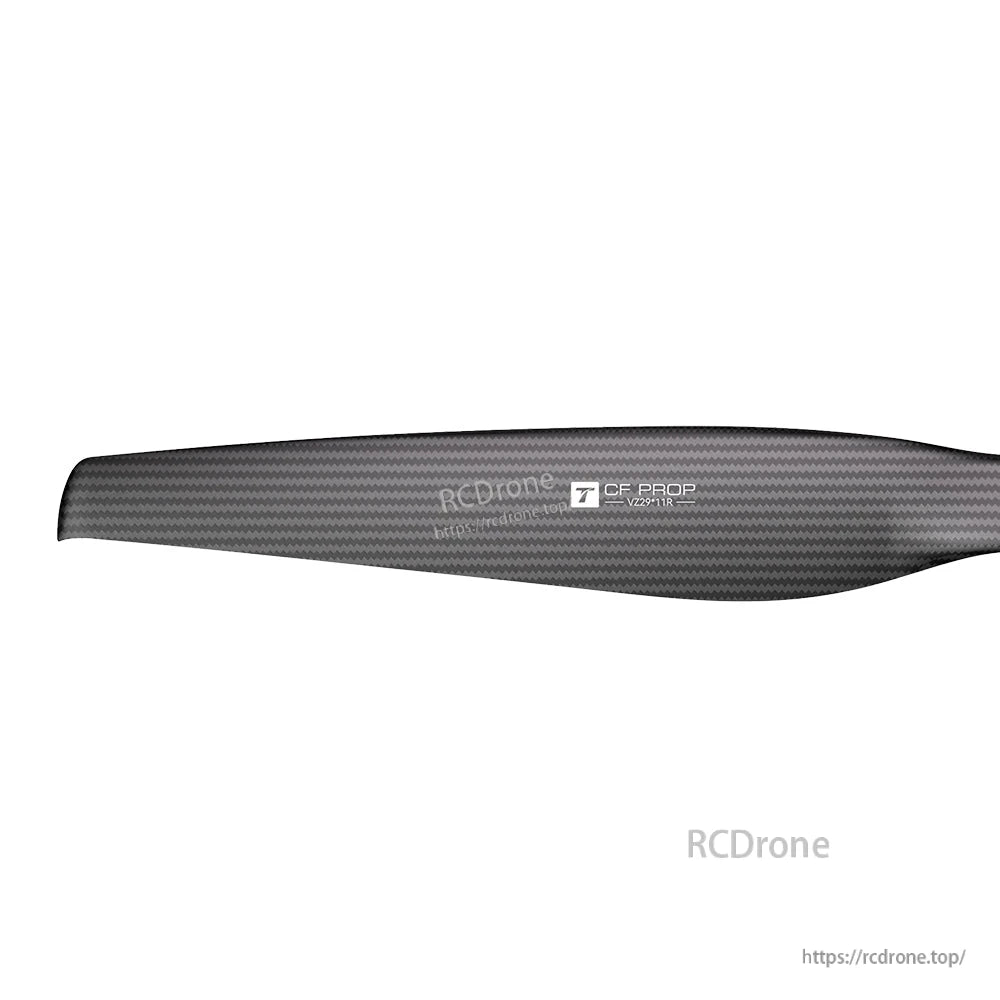

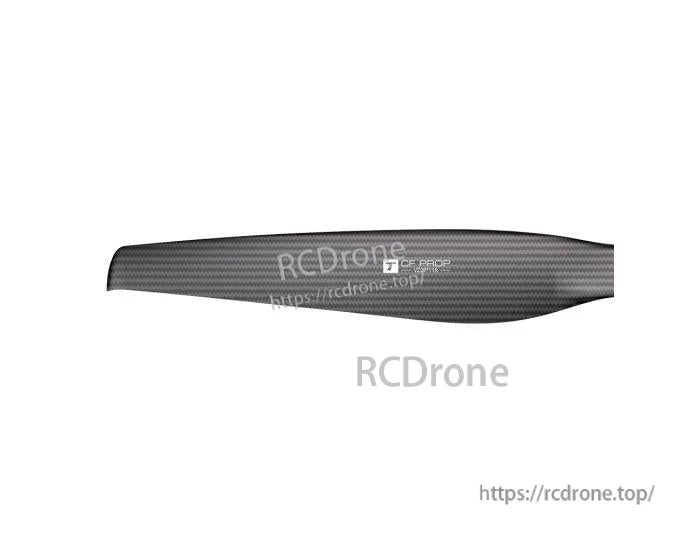

Matte karbon fiber kanatlar, VTOL yapıları için temiz, aerodinamik bir profile ve belirgin bir dokuma yüzeyine sahiptir.

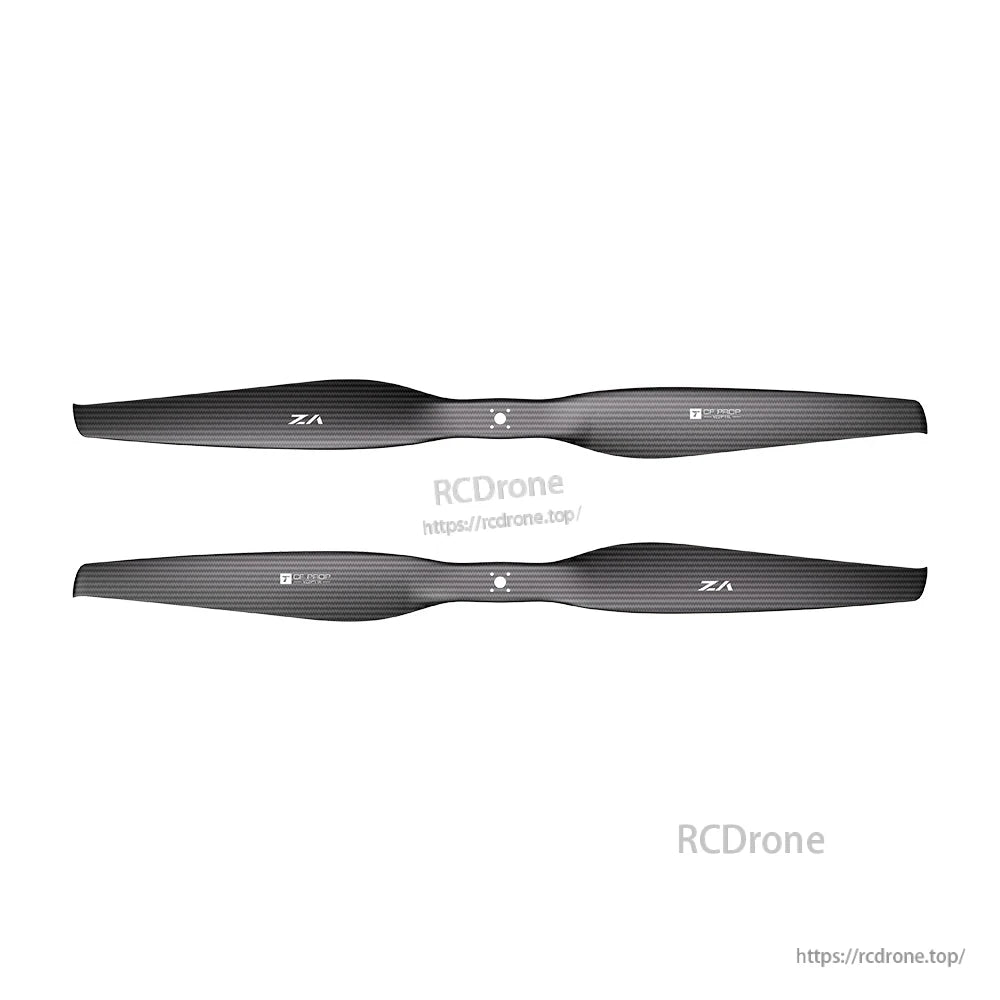

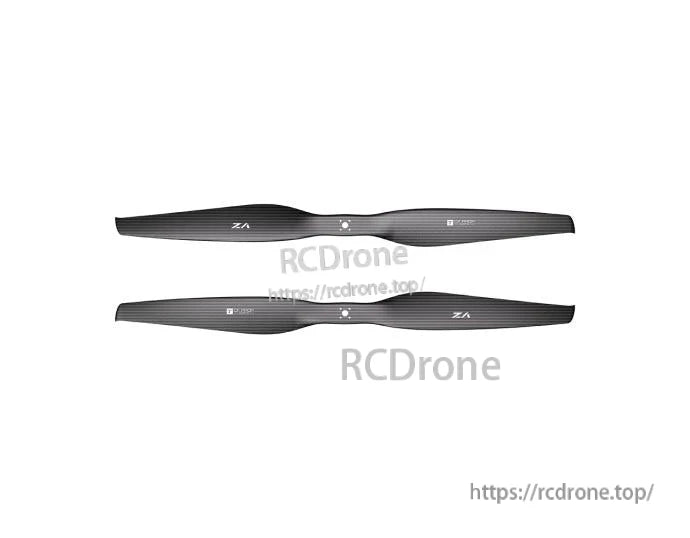

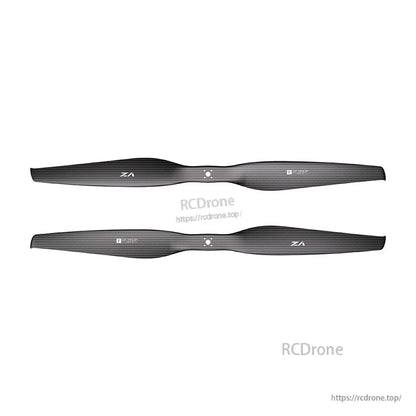

T-Motor VZ29x11 VTOL pervanesi, span boyunca verimli hava akışı için tasarlanmış geniş bir kanat profiline sahiptir.

Bir bıçak kesiti, flanş montajı için güçlendirilmiş bir hub alanına sahip katmanlı karbon fiber yapısını ortaya koymaktadır.

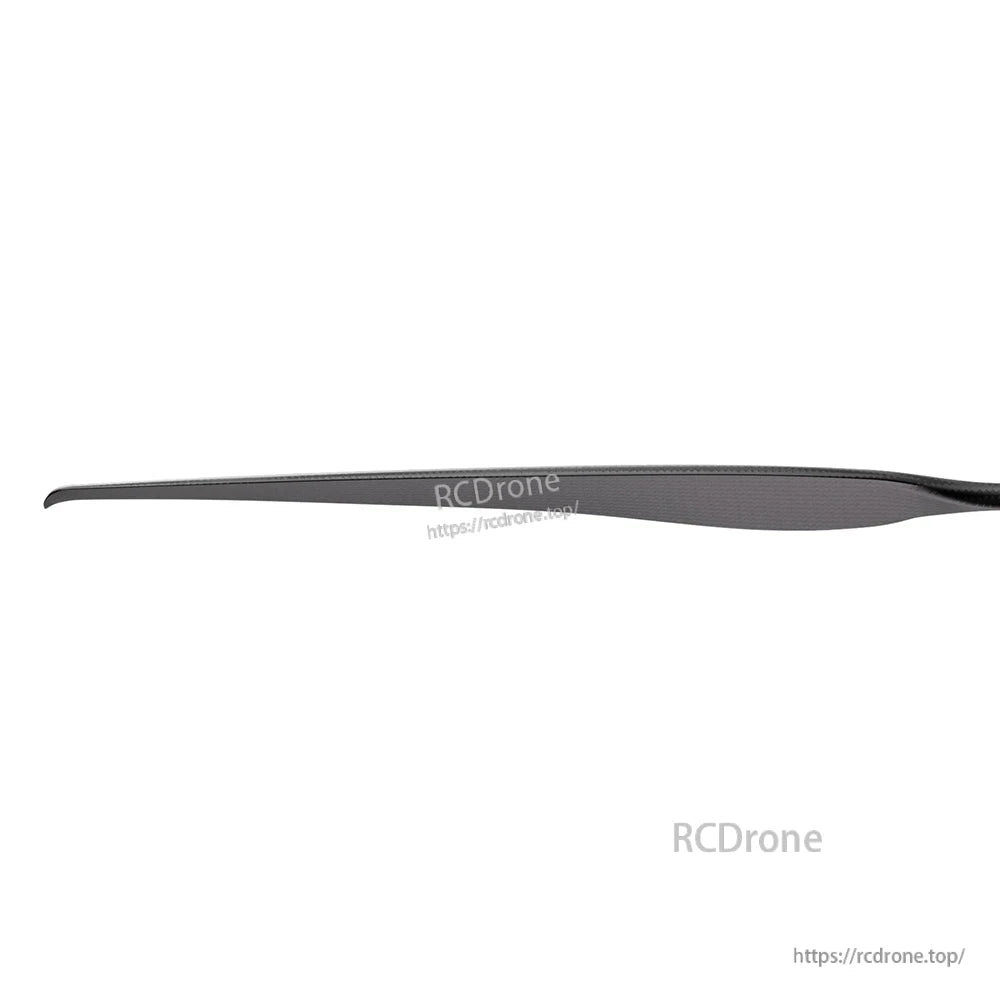

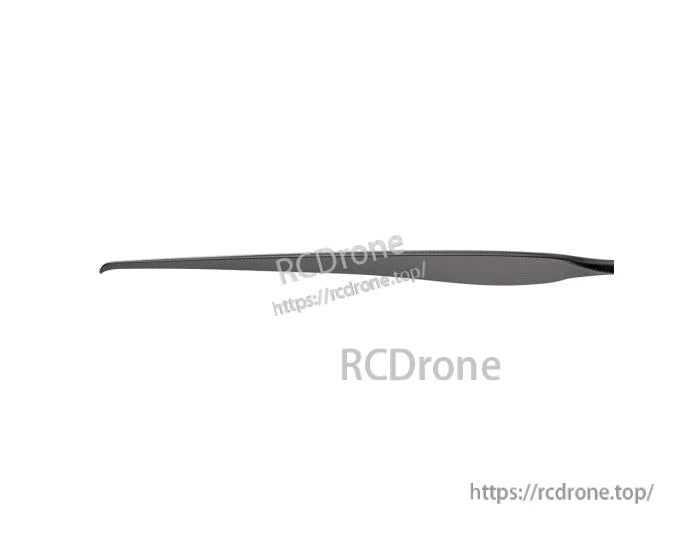

VZ29x11 mat karbon fiber pervane, verimli VTOL itişi için tasarlanmış sert, şekillendirilmiş bir bıçak profiline sahiptir.

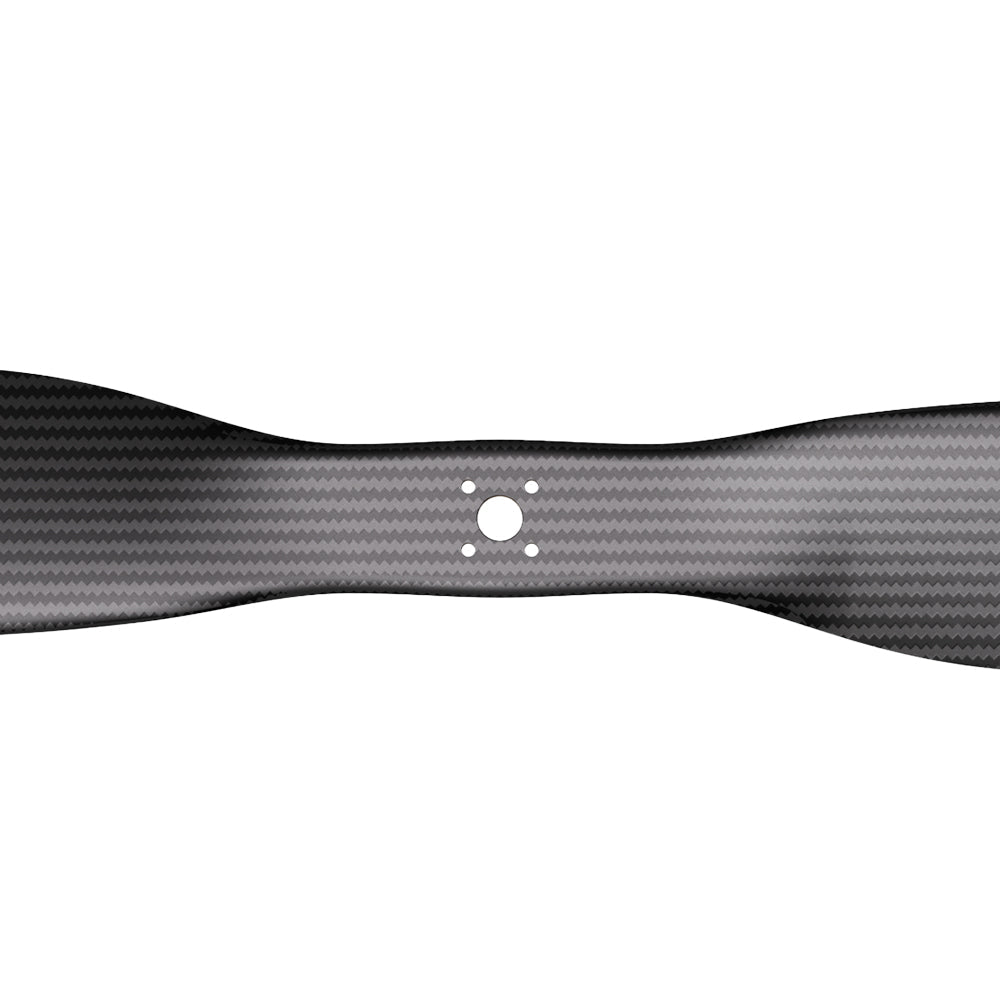

Flanş montajlı hub, karbon fiber pervaneyi motor adaptörüne sıkıca sabitlemeye yardımcı olmak için dört cıvata deseni kullanır.

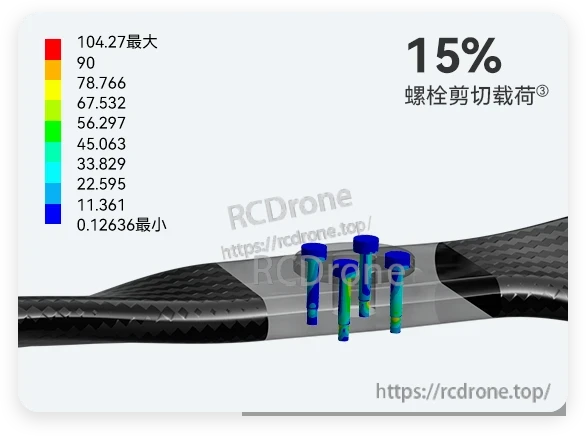

Flanş montajı etrafındaki stres dağılımı ve dört cıvata deseni, %15 kesme yükü koşulunda haritalanmıştır.

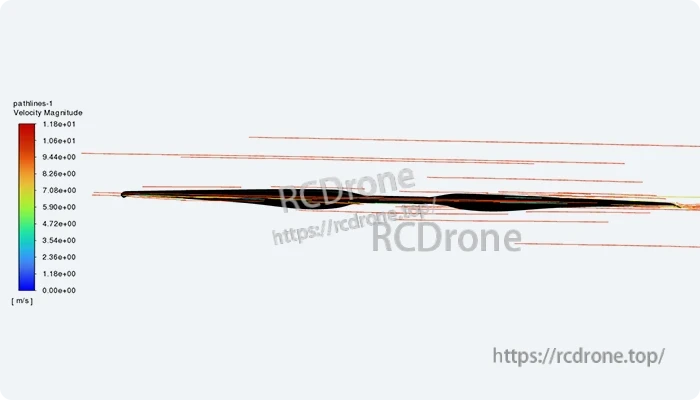

VZ29x11 bıçak profili, havanın pervanenin etrafında nasıl hareket ettiğini görselleştirmek için hava akışı akış hatları ve bir hız büyüklüğü ölçeği ile modellenmiştir.

29x11 pervane bıçağı etrafındaki hız yol hatları, bıçak profili boyunca hava akışı davranışını net bir şekilde gösterir.

CFD yol hattı görselleştirmesi, VZ29x11 pervane bıçağı geometrisi etrafındaki hava akışı davranışını değerlendirmeye yardımcı olur.

Hesaplamalı hava akışı simülasyonu, pervane aerodinamiğini değerlendirmeye ve üretim öncesinde kanat tasarımını geliştirmeye yardımcı olur.

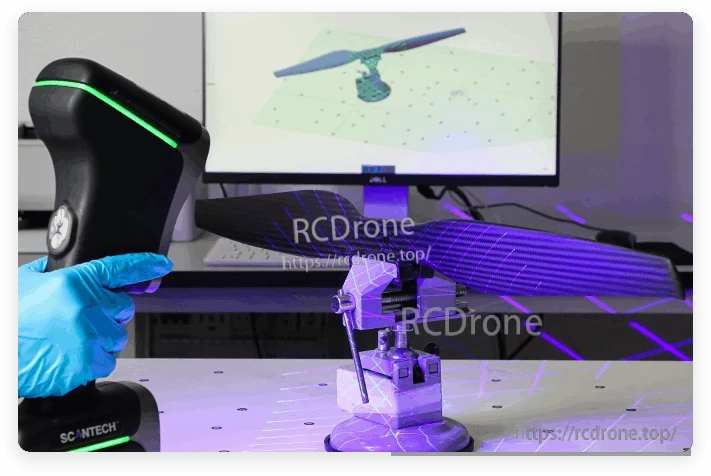

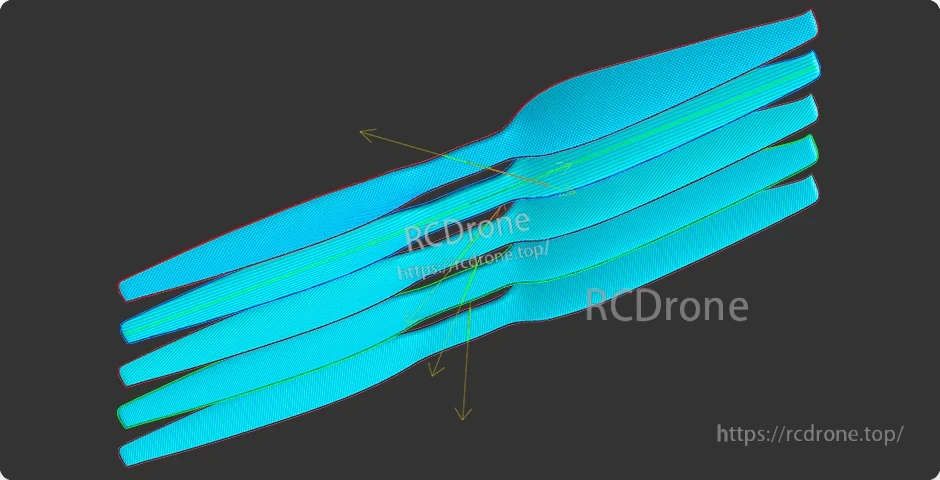

T-Motor VTOL pervanesi, montajdan önce kanat şekli ve dengesini doğrulamak için 3D tarama ile incelenir.

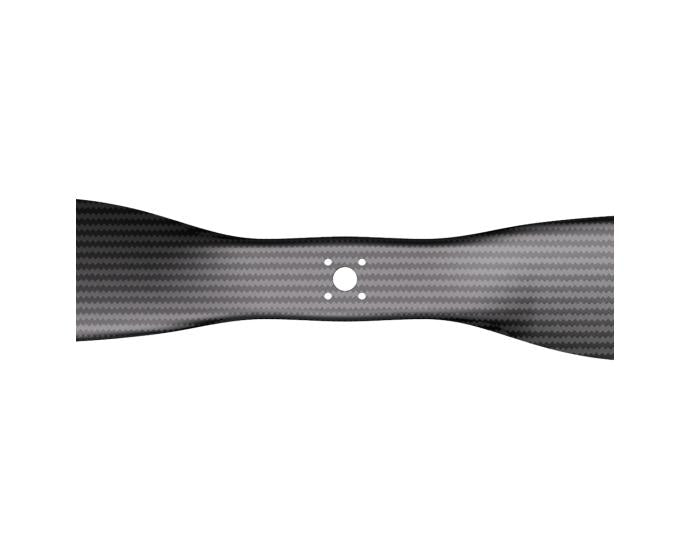

VZ29x11 pervanesi, güvenli flanş montajı için Ø10 merkez delik, Ø20 flanş deseni ve dört adet Ø3 vida deliği kullanır.

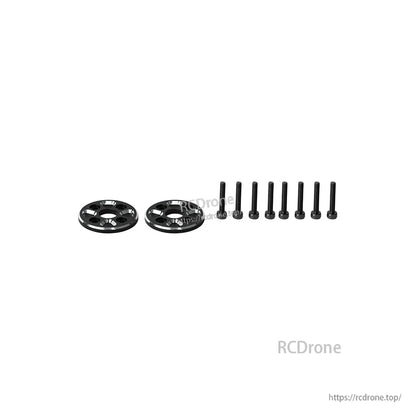

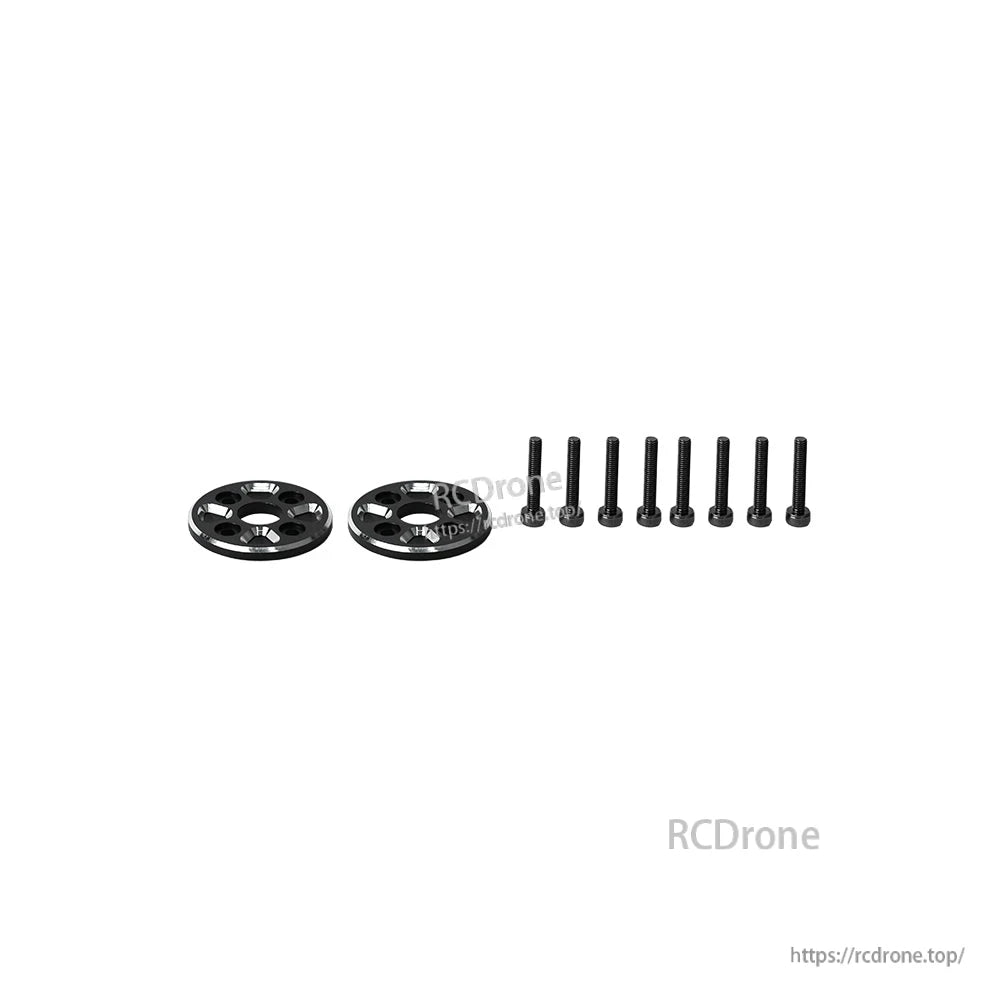

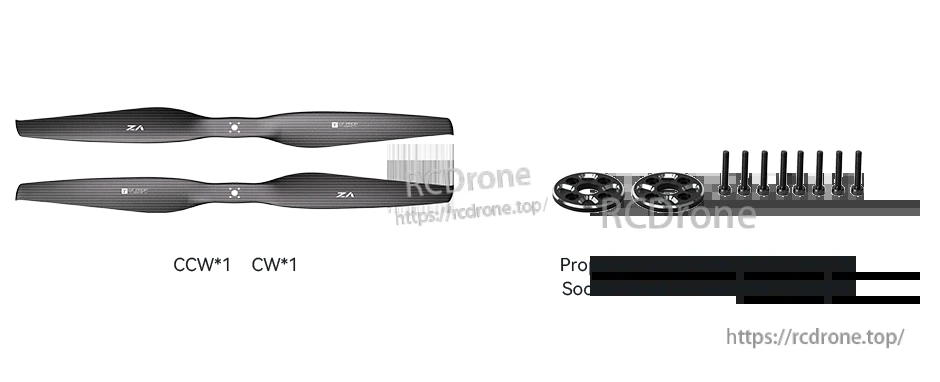

Set, iki adet Ø32×3 mm kapak plakası ve sekiz adet M3×18 mm soket başlı vida ile birlikte bir CW ve bir CCW 29x11 karbon fiber pervane içerir.
