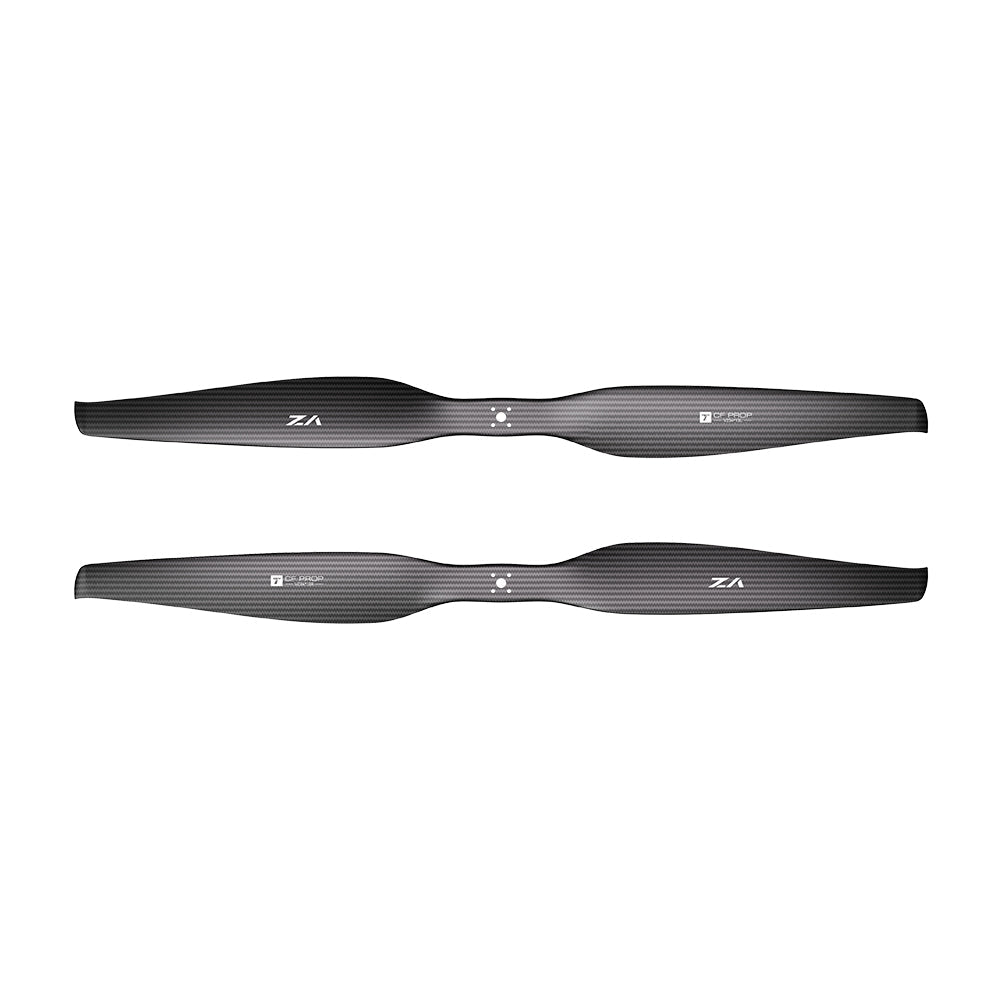

• Pair of T-Motor VZ34x13 matte carbon fiber VTOL propeller blades with central flange mount hole pattern
  • Pair of matte carbon fiber VTOL propellers with a central flange mount and bolt-hole pattern

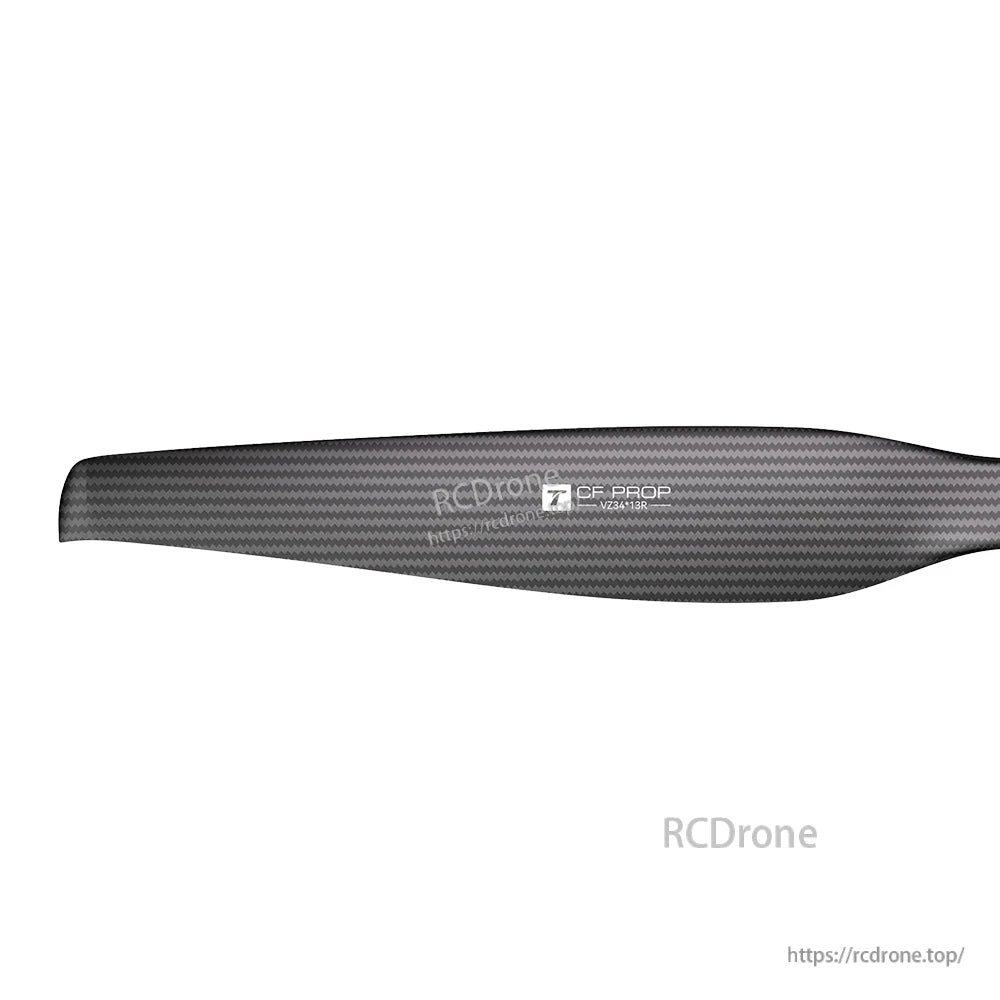

  • T-Motor VZ34x13R matte carbon fiber VTOL propeller blade with woven finish and center label

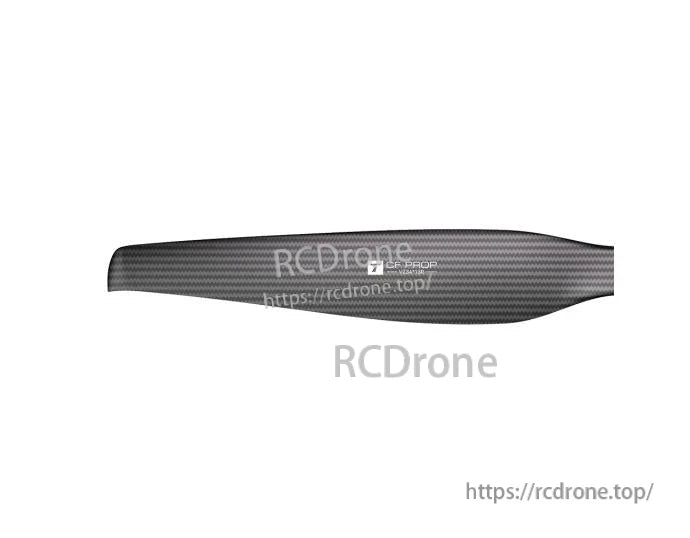

  • T-Motor VZ34x13 matte carbon fiber VTOL propeller blade with carbon weave finish and center hub area
  • T-Motor VZ34x13 matte carbon fiber VTOL propeller hub close-up with flange mount center bore and bolt holes

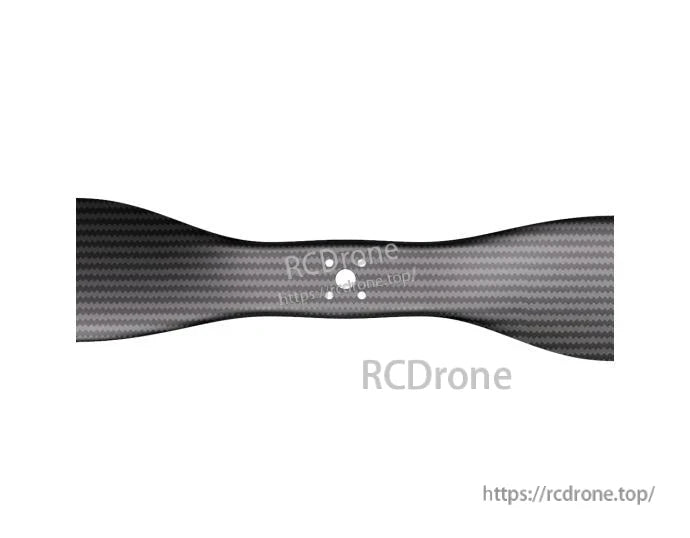

  • T-Motor matte carbon fiber VTOL propeller with central flange-mount hub holes and woven finish

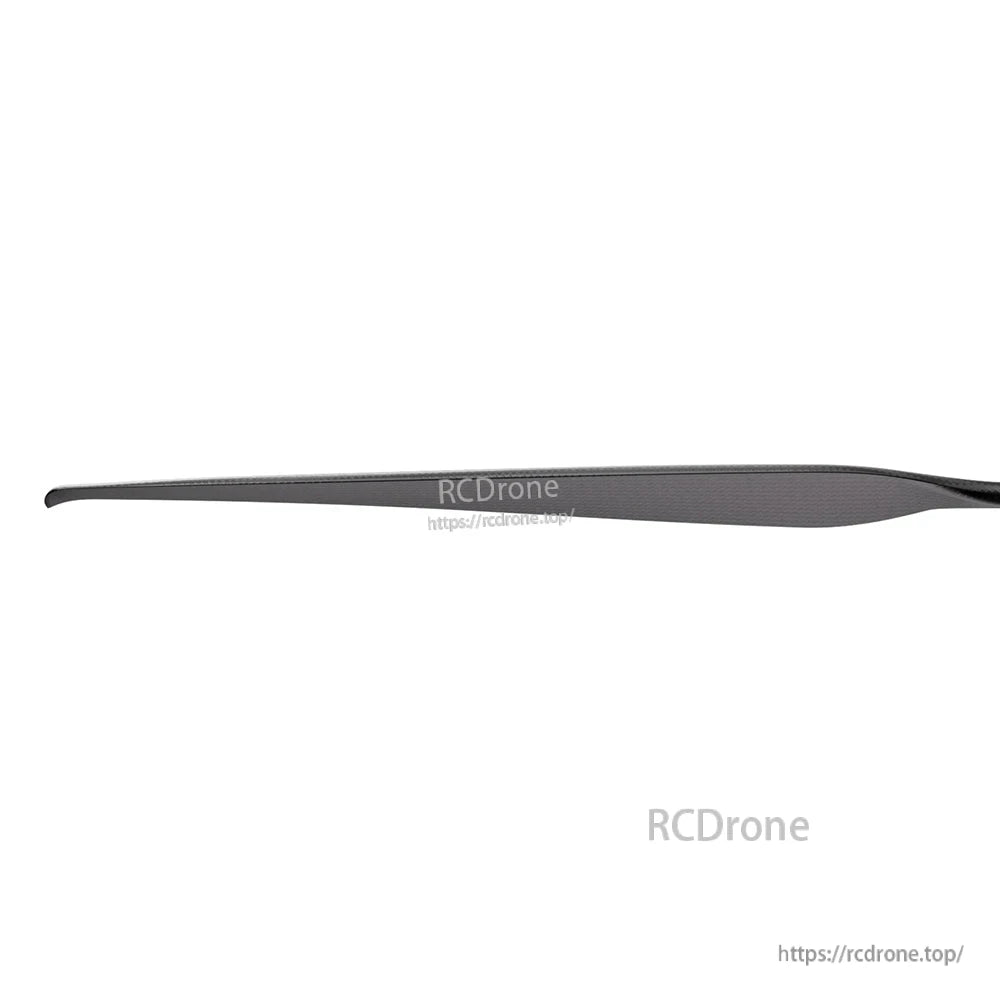

  • Side view of T-Motor VZ34x13 34-inch matte carbon fiber VTOL propeller blade in black

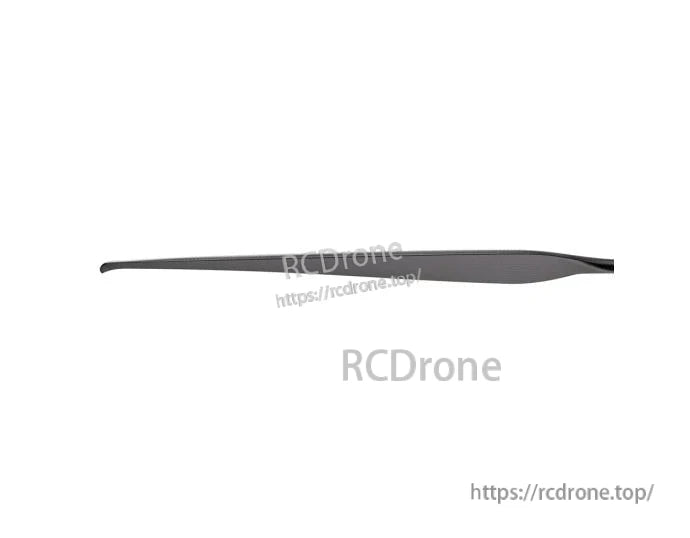

  • T-Motor VZ34x13 34-inch matte carbon fiber VTOL propeller blade, side profile on white background

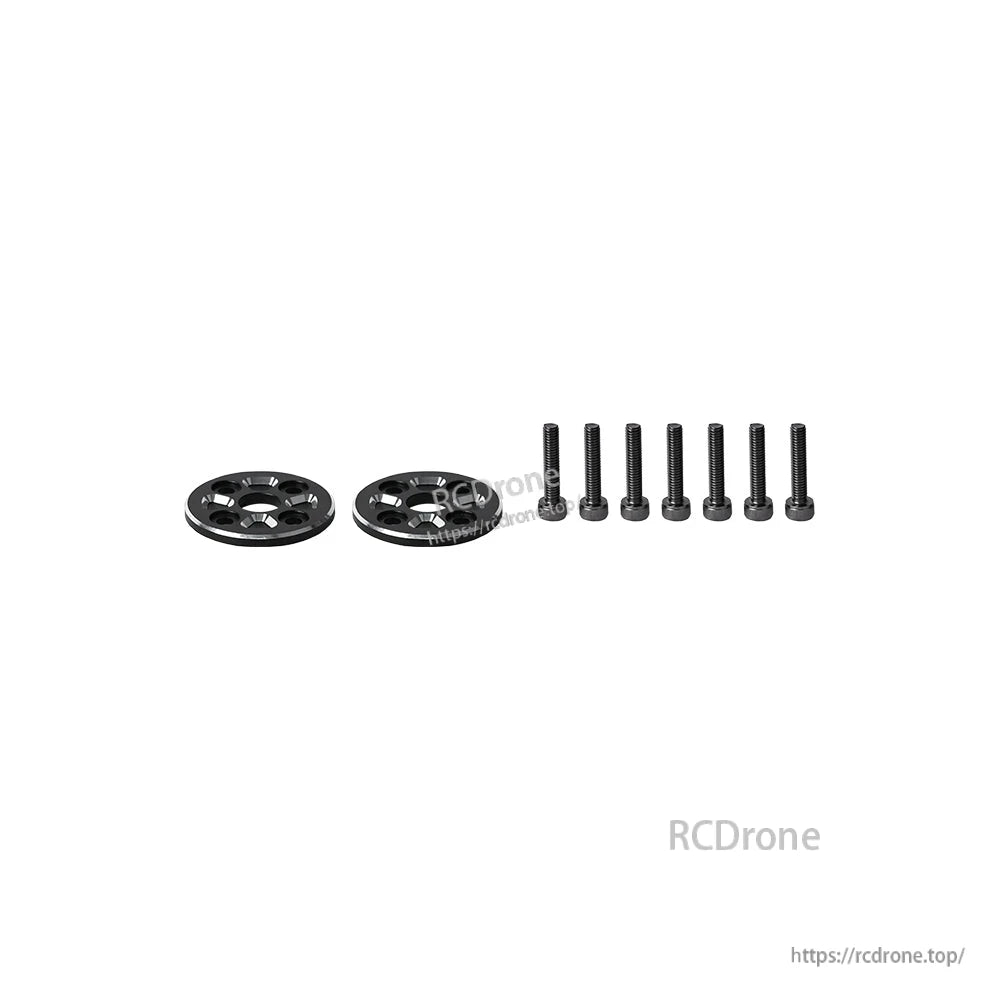

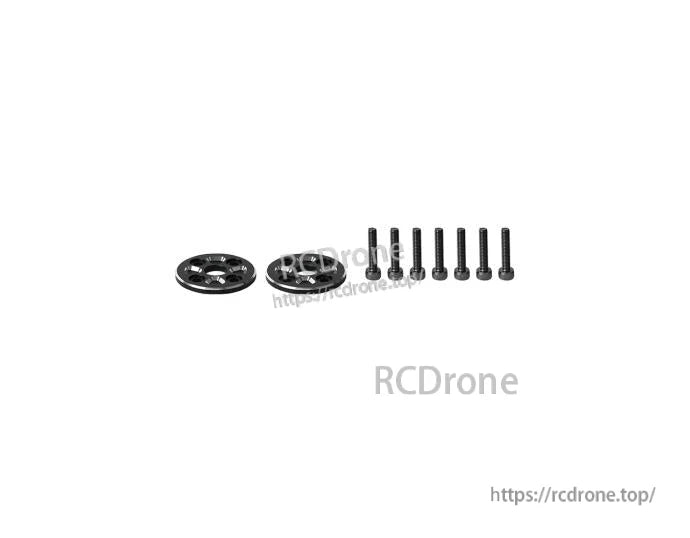

  • T-Motor VZ34x13 propeller flange mount hardware set with two round plates and eight black bolts
  • T-Motor VZ34x13 propeller flange mount plate with matching black mounting screws set
1 10

T-Motor VZ34x13 34in Mat Karbon Fiber VTOL Pervane, Flanş Montaj Ø10mm, 4xØ4.1

T-Motor VZ34x13 34in Mat Karbon Fiber VTOL Pervane, Flanş Montaj Ø10mm, 4xØ4.1

T-MOTOR

$447.86 USD
$447.86 USD
İndirim Tükendi
Vergiler dahil. Kargo, ödeme sayfasında hesaplanır.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Tüm ayrıntıları görüntüle

Genel Bakış

T-Motor VZ34x13, dikey kalkış/iniş ve geçiş uçuş koşulları için yüksek dayanıklılık, yüksek sertlik ve hafif yanıt odaklı, çoklu rotor modunda VTOL sabit kanatlı İHA'lar için tasarlanmış 34 inçlik bir VTOL pervanedir.

Ana Özellikler

  • Yüksek dayanıklılık: Yüksek devirde yapısal arızayı önlemeye yardımcı olmak için santrifüj yükleri ve manevra kaynaklı değişken yükleri dayanıklı bir şekilde karşılar.
  • Yüksek sertlik: Kompleks düzenlerde kanat ucu boşluğunu korumaya yardımcı olur, aeroelastik deformasyonu bastırır ve titremeyi önlemeye yardımcı olur.
  • Hafif tasarım: Uçuş kontrol sistemi için hızlı itme yanıtı ve daha yüksek tutum kontrol bant genişliği sağlamak için azaltılmış atalet momenti.
  • VTOL odaklı aerodinamik tasarım: Kalkış/iniş için yüksek itme kapasitesi ve seyir için azaltılmış sürüklenme dikkate alınmıştır (pervanenin durduğu durumlarda).
  • Bükme & torsiyona dayanıklı katman tasarımı : Gücü ve sertliği maksimize etmek için optimize edilmiş lif yönelimi ve oranı.
  • Prepreg kompresyon kalıplama (entegre şekillendirme): Ürün gözenekliliği %1'in altında, stabil ve güvenilir kalite için.
  • PMI köpük çekirdek: Ağırlığı kontrol ederken sertliği artırmak için hafif, yüksek dayanımlı çekirdek malzeme.
  • Ölçülen iyileştirmeler (test bazlı, seri karşılaştırması): %30 eğilme dayanımı ve %20 torsiyon sertliği (VZ Serisi ve G Serisi pervaneler arasındaki karşılaştırmalı testlerden elde edilmiştir).
  • Pervane kökü optimizasyonu: Pervane kökü kalınlığı, bağlantı cıvataları üzerindeki yükleri azaltırken yapısal yedeklilik için optimize edilmiştir.

Konfigürasyon desteği veya toplu alım için iletişime geçin support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Özellikler

Model VZ34x13
Çap (İnç) 34 (863.6mm)
Pitch (İnç) 13 (330.2mm)
Malzeme Reçineli Karbon Fiber Kompozit + PMI Köpük Kasa
Yüzey İşlemi Mat
Ortalama Tek Bıçak Ağırlığı (g) 151
Tip Tek Parça Düz Pervane
Tavsiye Edilen Maks RPM (RPM) 4800
Sınır RPM (RPM) 5300
Tavsiye Edilen Maks İtme (kg) 37.6
Sınır İtme (kg) 47
Uygulama VTOL Sabit Kanatlı İHA'lar, Çok Rotor Modu
Bağlantılar & Boyutlar Flanş montaj, Ø10 mm merkez deliği, Ø23 mm vida dairesi, 4x Ø4.1 mm montaj deliği
Teknik çizim etiketli boyutlar (mm) 849; 73.8; 25.8; 10.6; hub açıklamaları: Ø10, Ø23, 4-Ø4.1

İçindekiler

  • Pervane kanatları: CCW x 1, CW x 1
  • Pervane kapak plakası (Φ36*3mm) x 2
  • Somun başlı vidalar (M4*20mm) x 8

Uygulamalar

  • VTOL sabit kanatlı İHA'lar (çok rotor modunda kaldırma pervaneleri)

Notlar

  • Görünüm diyagramları ve ürün renderları yalnızca referans içindir; gerçek ürün geçerlidir.
  • VZ Serisi pervane ile G Serisi pervaneler arasındaki karşılaştırmalı testlerden elde edilen eğilme dayanımı ve burulma sertliği iyileştirmeleri.
  • VZ Serisi pervaneler için montaj cıvataları ile V Serisi pervaneler için montaj cıvataları arasındaki simülasyon karşılaştırmalarından kaynaklanan cıvata kesme yükündeki azalma.
  • Test verileri belirli laboratuvar koşulları altında elde edilmiştir; gerçek sonuçlar çevre, platform, yazılım ve diğer faktörlere bağlı olarak değişiklik gösterebilir.

Ayrıntılar

T-Motor VZ34x13 34-inch matte carbon fiber VTOL propeller with wide aerodynamic blades

VZ34x13 karbon fiber pervanesi, temiz bir VTOL güç aktarma organı kurulumu için geniş, sert kanatlara sahiptir.

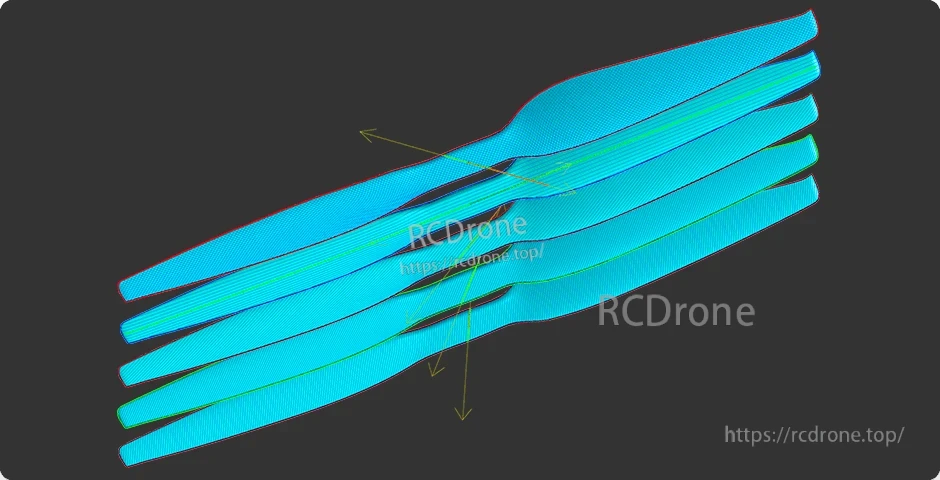

Aerodynamic render of a 34-inch VTOL propeller blade profile with directional airflow arrows

VZ34x13 pervanesinin kanat profili, VTOL kurulumları için hava akışını kanat boyunca düzgün bir şekilde yönlendirecek şekilde tasarlanmıştır.

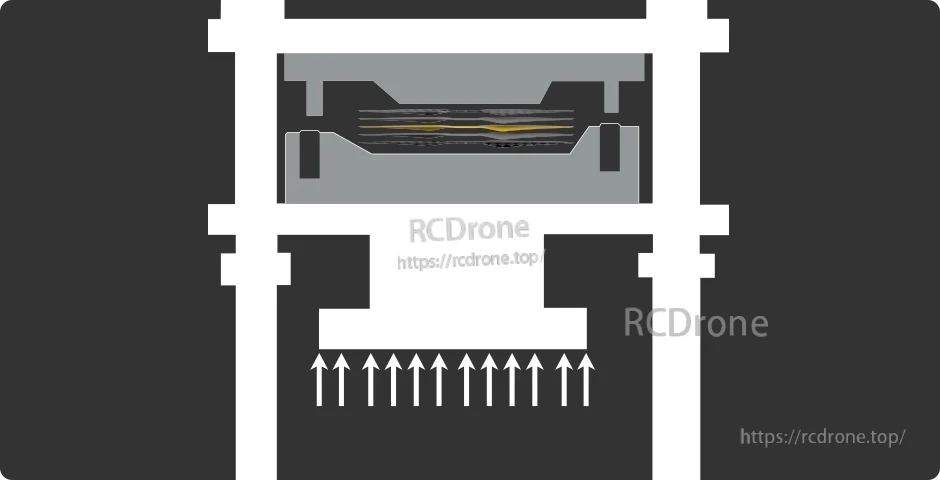

Cross-section graphic of T-Motor VZ34x13 carbon fiber VTOL propeller showing layered laminate and airflow arrows

VZ34x13 pervanesi, montaj referansı için gösterilen hava akış yönü ile katmanlı karbon fiber yapımını kullanmaktadır.

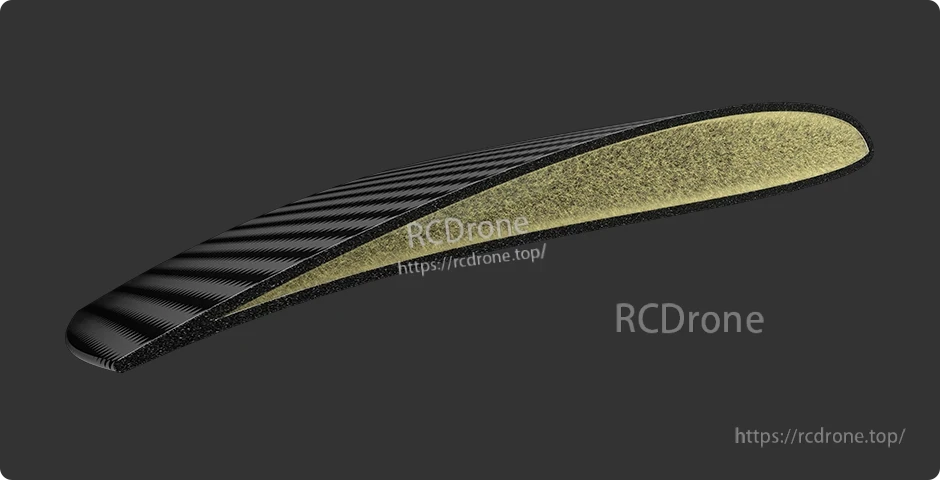

T-Motor VZ34x13 matte carbon fiber VTOL propeller blade with wide airfoil profile and carbon weave finish

T-Motor VZ34x13 mat karbon fiber VTOL pervanesi, büyük çaplı kurulumlar için geniş bir kanat profiline sahiptir.

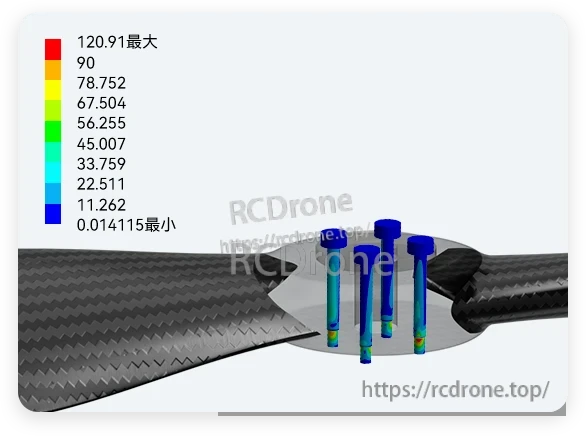

Carbon fiber VTOL propeller hub with flange mount and four bolts, shown with FEA stress color map

Flanş montajlı hub, karbon fiber kanatların hizasını korurken güvenli bir bağlantı için dört vida kullanır.

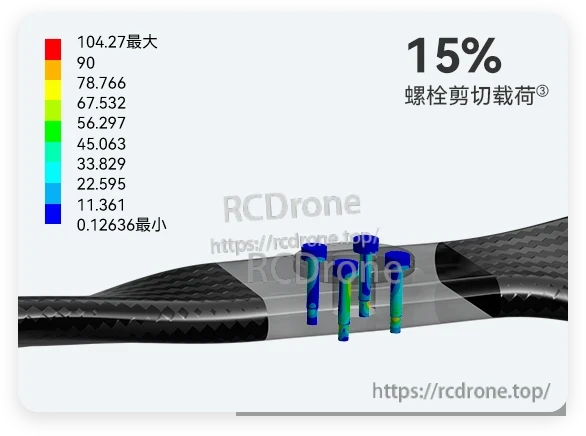

FEA render of a carbon fiber VTOL propeller hub with flange-mount bolt pattern and stress color scale

Sonsuz eleman tarzı render, pervanenin flanş montaj hub alanını ve mekanik bağlantı için vida desenini gösterir.

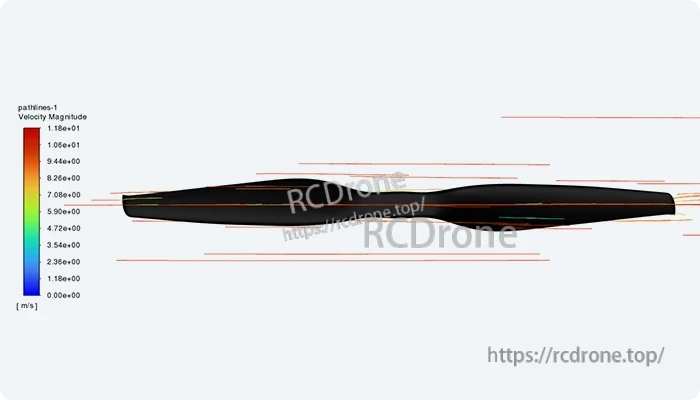

Side profile of a VTOL propeller blade with airflow streamlines and velocity magnitude scale visualization

CFD tarzı hava akışı akışları, pervanenin profiline göre havanın uzunluğu boyunca nasıl yönlendirildiğini görselleştirmeye yardımcı olur.

CFD velocity pathlines around a VTOL propeller blade profile with velocity magnitude color scale

CFD hız yol çizgileri, VTOL pervanesi kanat profili boyunca hava akışı hız dağılımını haritalar.

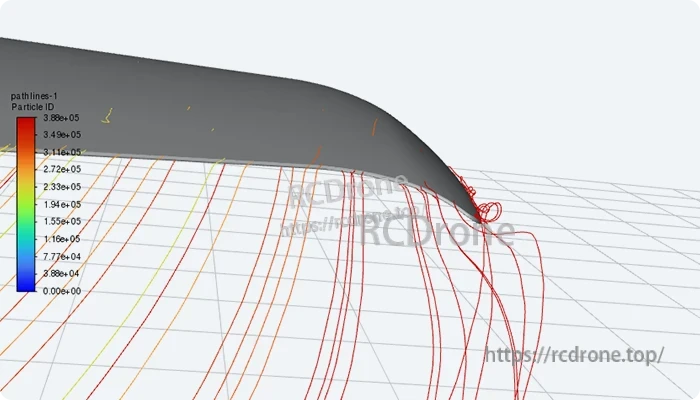

CFD airflow streamlines around a matte carbon fiber VTOL propeller blade tip, showing wake and particle pathlines

CFD yol çizgileri, pervane kanat ucu üzerindeki hava akışı davranışını görselleştirir ve wake ve akış ayrılma eğilimlerini değerlendirmeye yardımcı olur.

Engineer running airflow simulation on dual monitors, with a 3D blade/airfoil model and flow visualizationCNC milling machine cutting a metal part with coolant spray during precision machining

Soğutma akışı ile hassas CNC frezeleme, sıkı toleranslı montajlar için temiz, doğru metal parçalar üretmeye yardımcı olur.

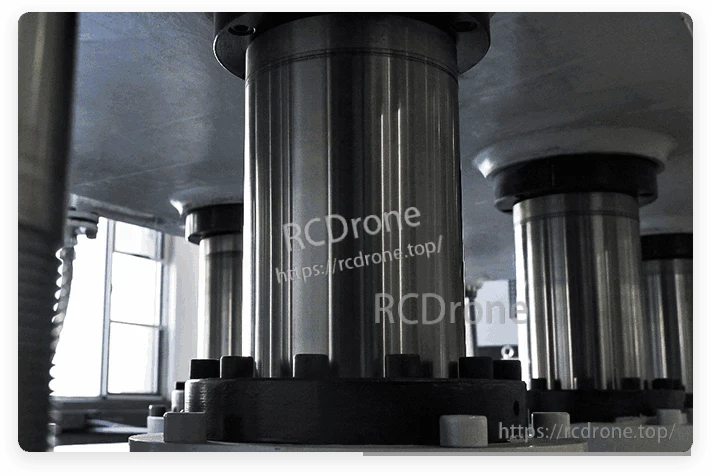

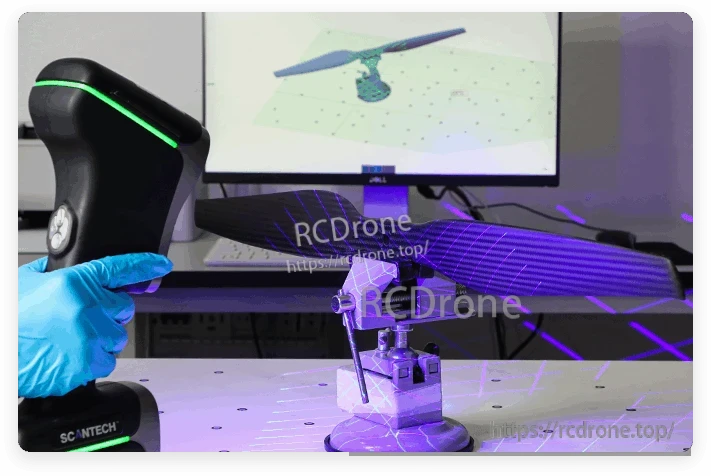

Close-up of polished metal cylindrical columns with bolted base plates in an industrial machine housingMatte carbon fiber VTOL propeller being 3D scanned on a fixture with a handheld scanner for measurement checks

Mat yüzeyli karbon fiber VTOL pervanesi, doğru uyum kontrolleri ve tasarım doğrulaması için 3D tarama ile elde edilmiştir.

T-Motor VZ34x13 matte carbon fiber VTOL propeller with Ø10 flange mount and 4x Ø4.1 bolt holes

VZ34x13 pervanesi, güvenli VTOL montajı için 4x Ø4.1 vida deliği düzenine sahip Ø10 flanş montajı kullanmaktadır.

T-Motor VZ34x13 carbon fiber VTOL propellers (CW and CCW) with two cover plates and M4×20 screws

VZ34x13 pervane seti, bir CW ve bir CCW kanadı ile birlikte iki adet Φ36×3 mm kapak plakası ve flanş montajı için sekiz adet M4×20 mm soket başlı vida içermektedir.
