BetaFPV SuperX ELRS Gemini Xross Alıcı Nano/Mono Çift Bant 900M+2.4G LR1121 ESP32-C3
BetaFPV SuperX ELRS Gemini Xross Alıcı Nano/Mono Çift Bant 900M+2.4G LR1121 ESP32-C3
BETAFPV
Teslim alım stok durumu yüklenemedi
Genel Bakış
Ana Özellikler
- MCU: ESP32-C3
- RF: Semtech LR1121 (SuperX Mono: tek LR1121; SuperX Nano: çift LR1121)
- Modülasyon: LoRa ve FSK (FSK modu 1000Hz'ye kadar)

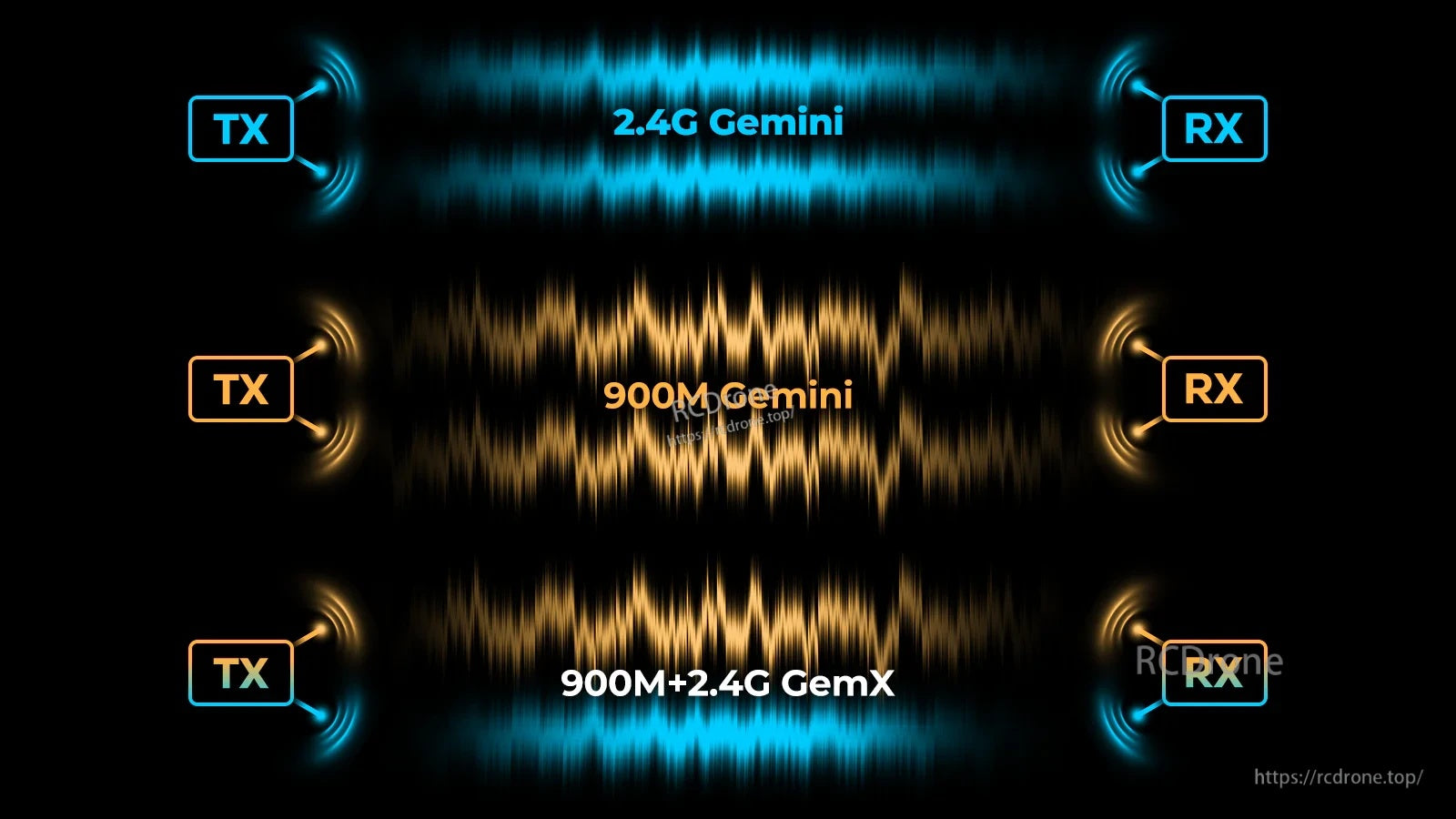

- Gemini modları: 900M Gemini, 2.4G Gemini ve 900M+2.4G Gemini Xrossband (GemX)
- SuperX Nano RX alım modu: Çeşitlilik/Gemini; SuperX Mono RX alım modu: Tek
- Telemetri gücü: 20dBm
- Giriş voltajı: 5V
- Seri çıkış protokolleri: CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink

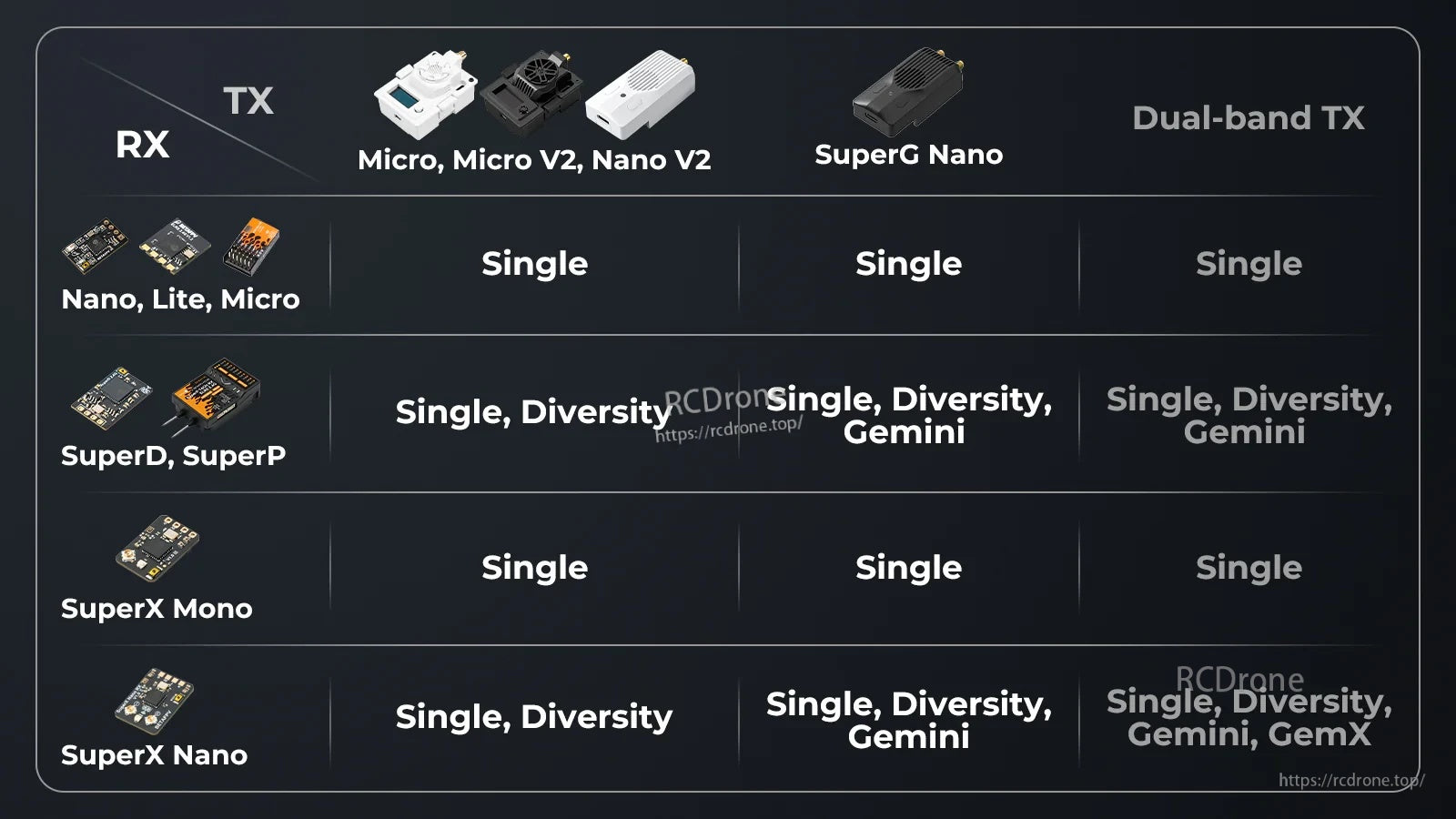

- TX modül uyumluluk tablosu, Micro / Micro V2 / Nano V2 / SuperG Nano ve Dual-band TX ile uyumlu olduğunu göstermektedir (GemX, çift bantlı TX gerektirir)
Teknik Özellikler
| Parametre | SuperX Mono RX | SuperX Nano RX |
|---|---|---|
| MCU | ESP32-C3 | |
| Telemetri Gücü | 20dBm | |
| Giriş Voltajı | 5V | |
| Protokoller | CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink | |
| RF Çipi | Tek LR1121 | Çift LR1121 |
| Alım Modu | Single | Çeşitlilik/Gemini |
| Frekans Bandı | 900M/2.4G | 900M+2.4G |
| Antenna Connector | U.FL x1 | U.FL x2 |

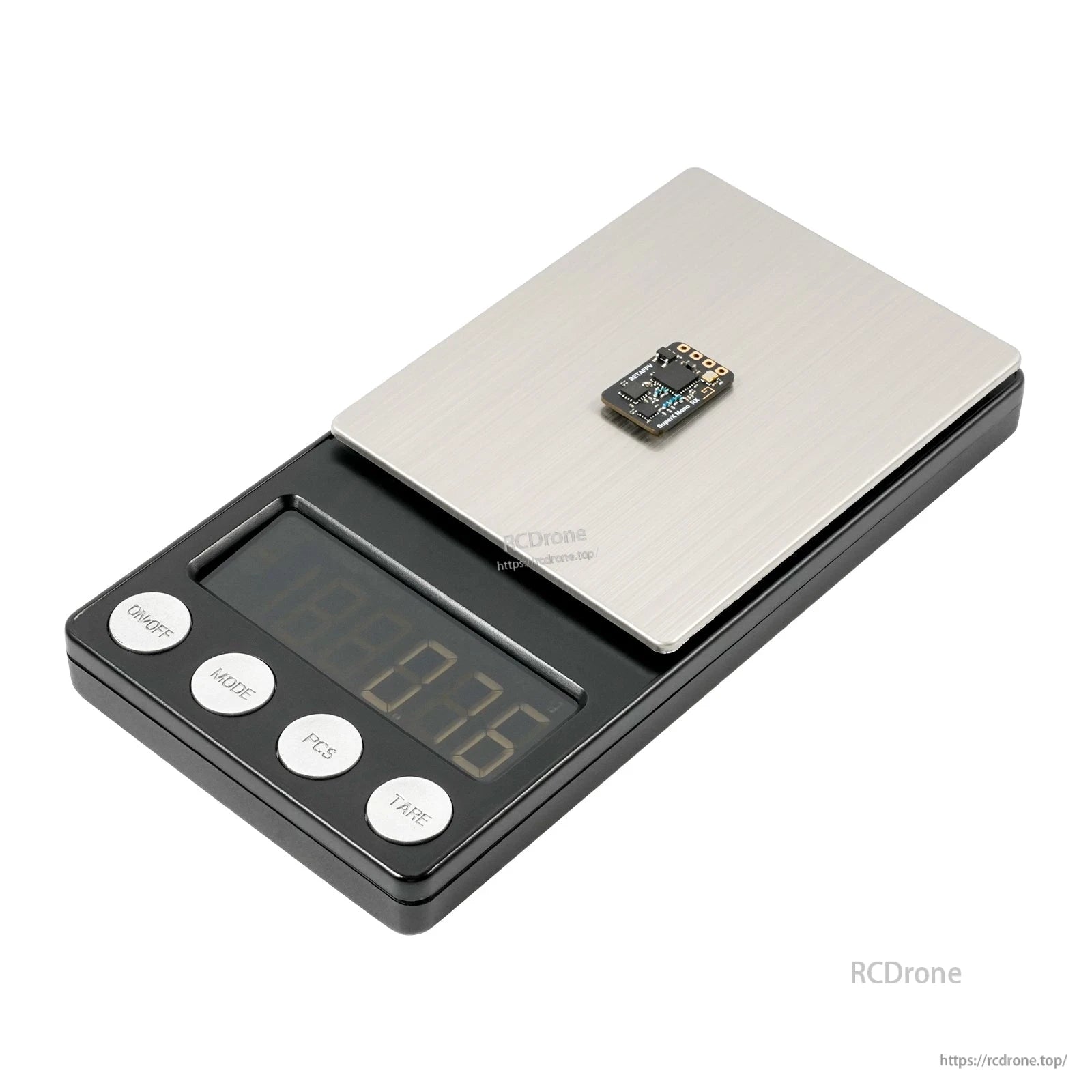

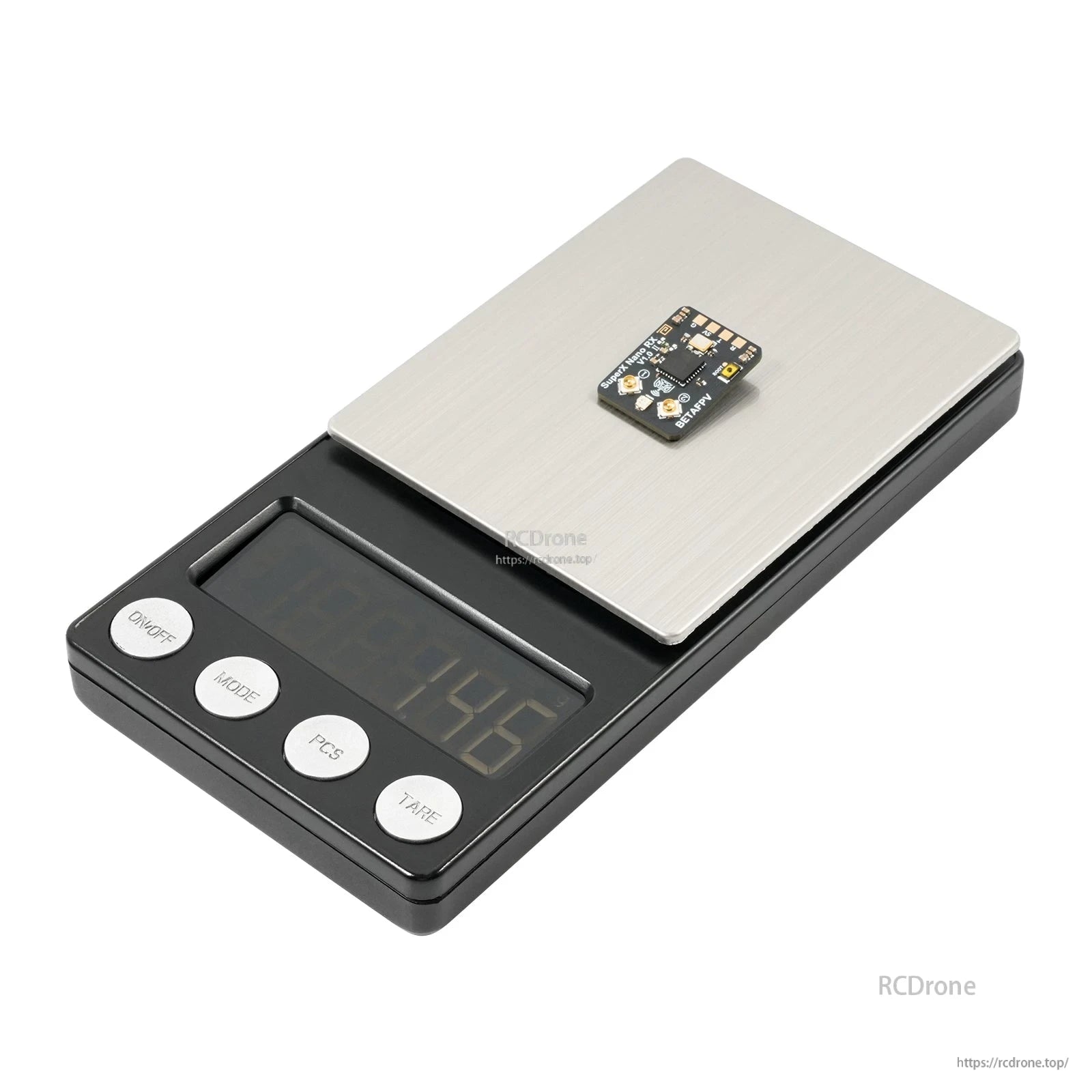

| Ağırlık | 0.82g | 1.45g |
| Boyutlar | 12.3 x 18.6mm | 16.3 x 21.4mm |
| LUA Adı | BFPV SuperX Mon | BFPV SuperX Nan |
| Önerilen | 2''- 5'' dronlar (yarış, serbest stil, uzun menzil) | 5'' + dronlar (serbest stil, fotoğrafçılık, uzun menzil) |
Donanım Etiketleri (şemalardan)

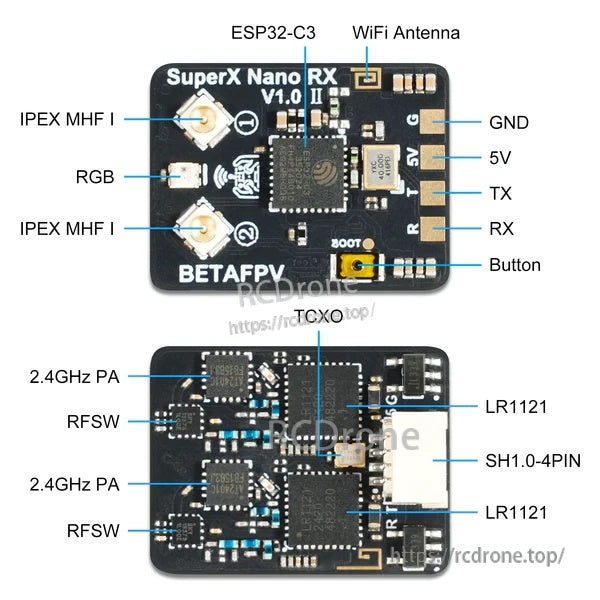

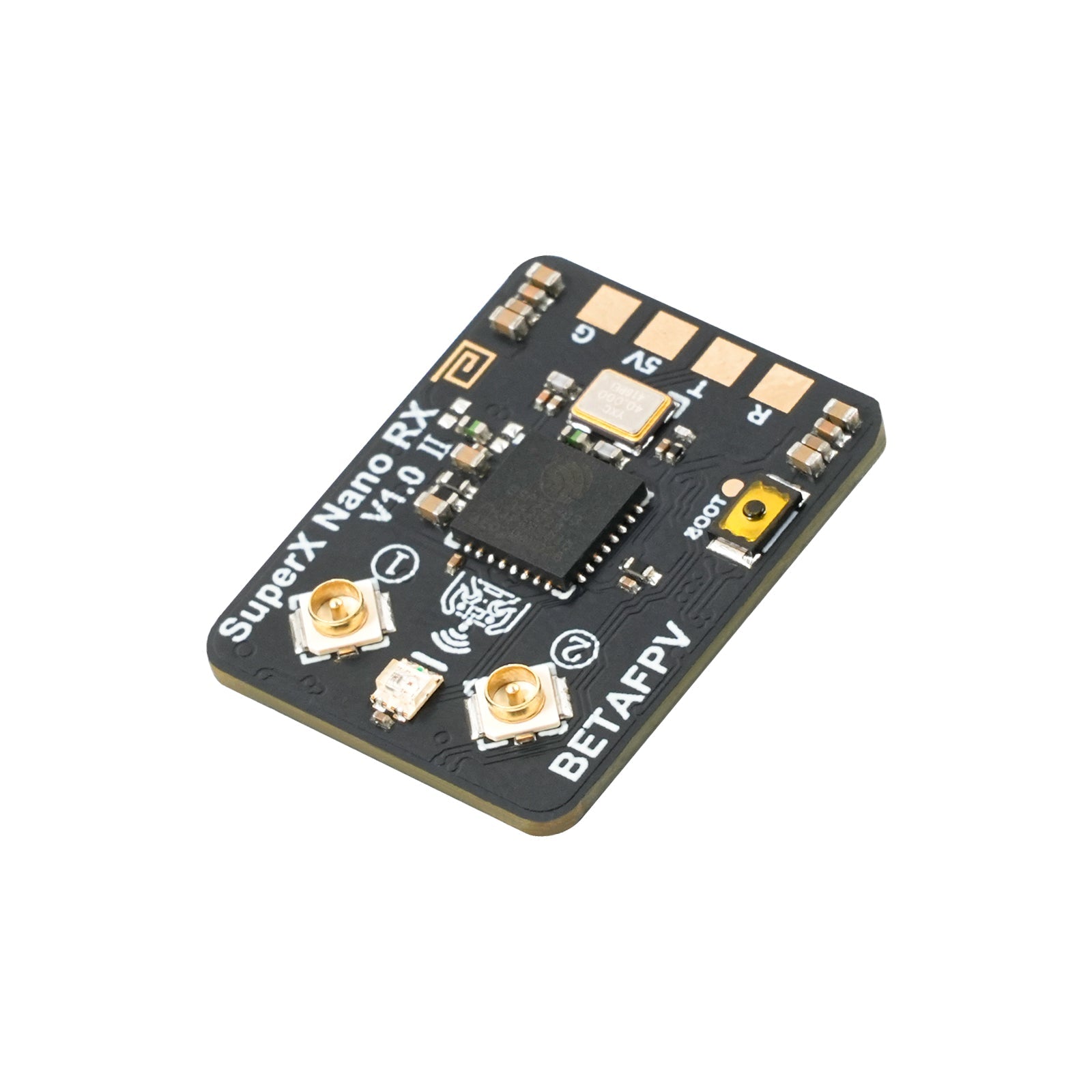

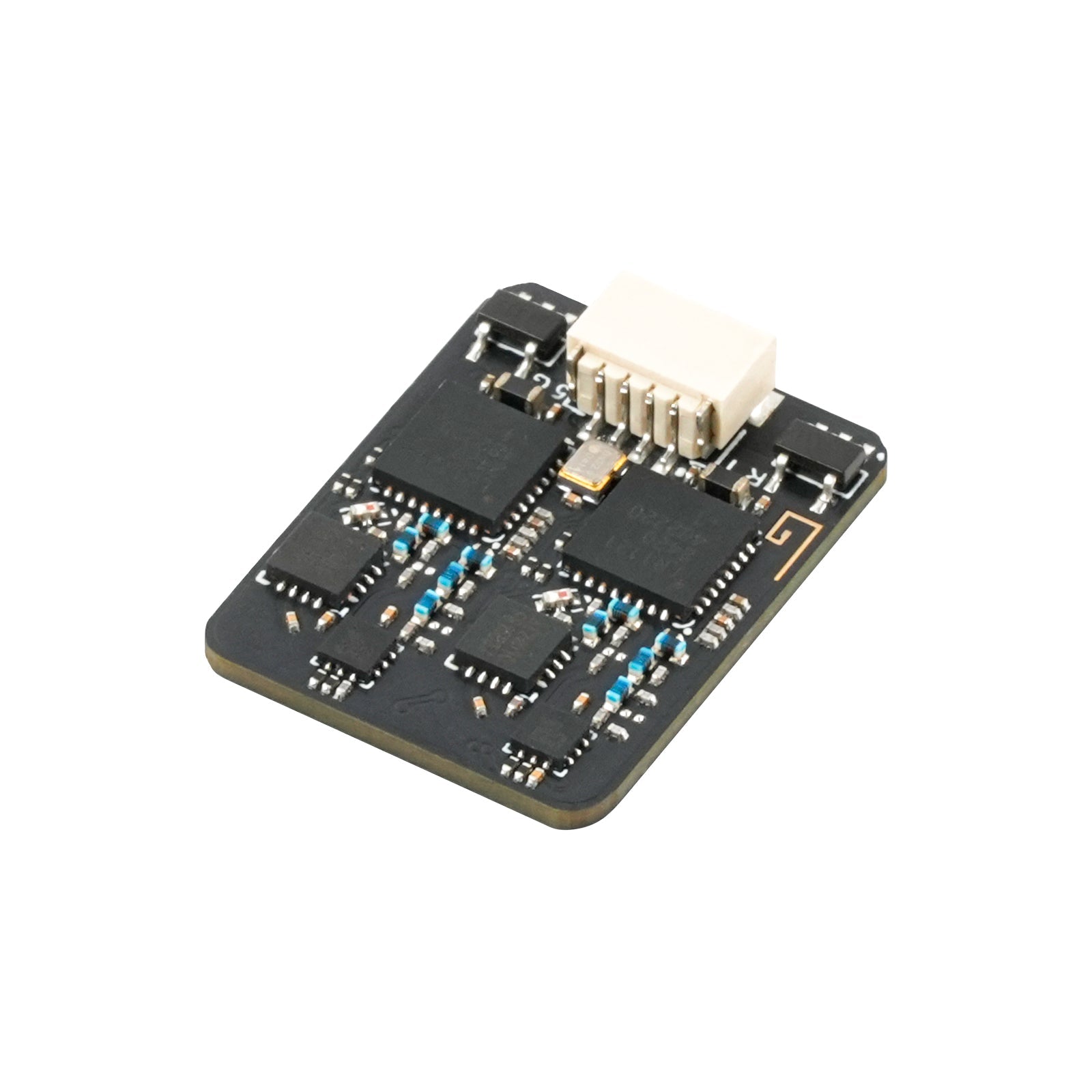

- SuperX Nano RX V1.0 II: ESP32-C3, WiFi Anteni, IPEX MHF I (x2), RGB, GND, 5V, TX, RX, Düğme, TCXO, 2.4GHz PA, RFSW, LR1121 (x2), SH1.0-4PIN

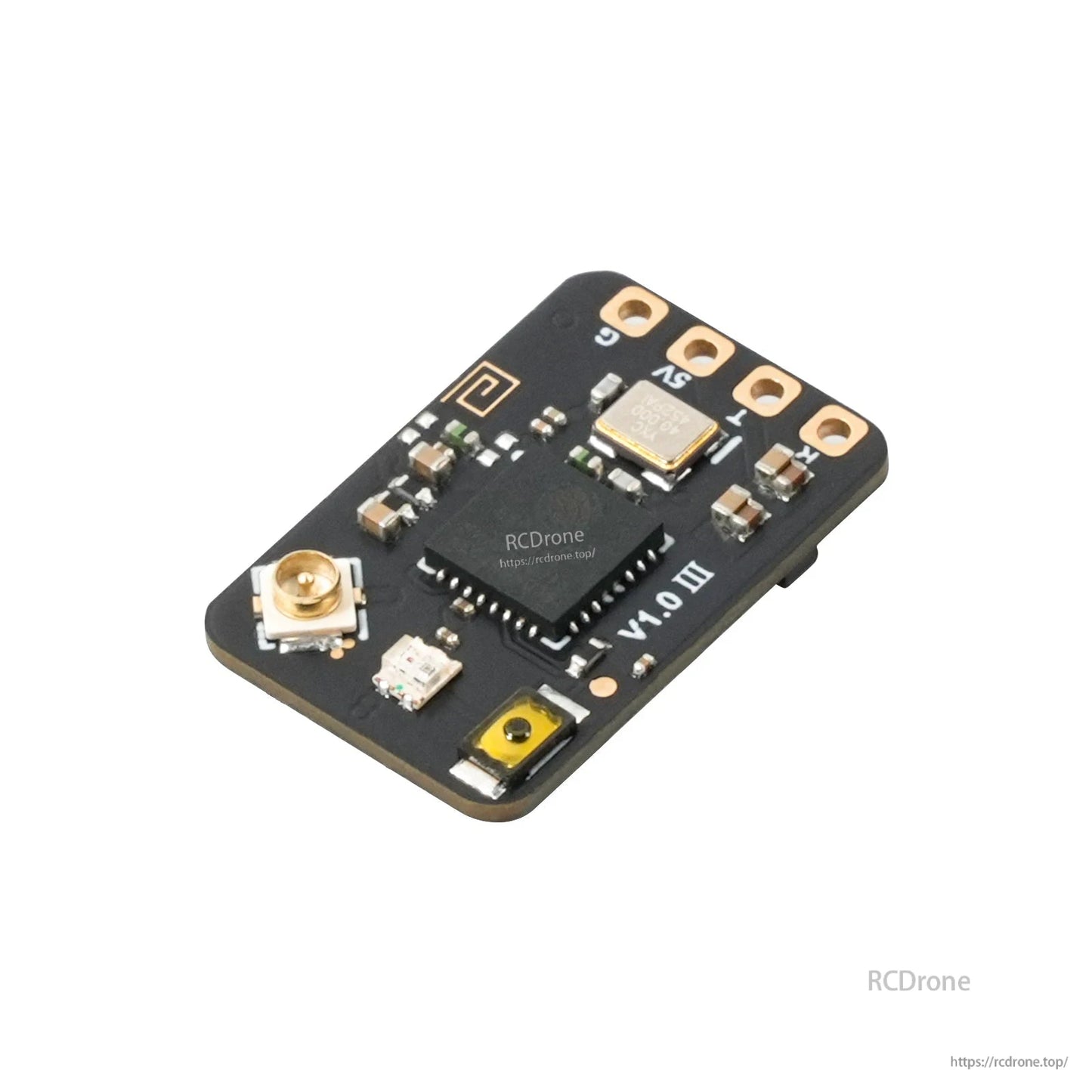

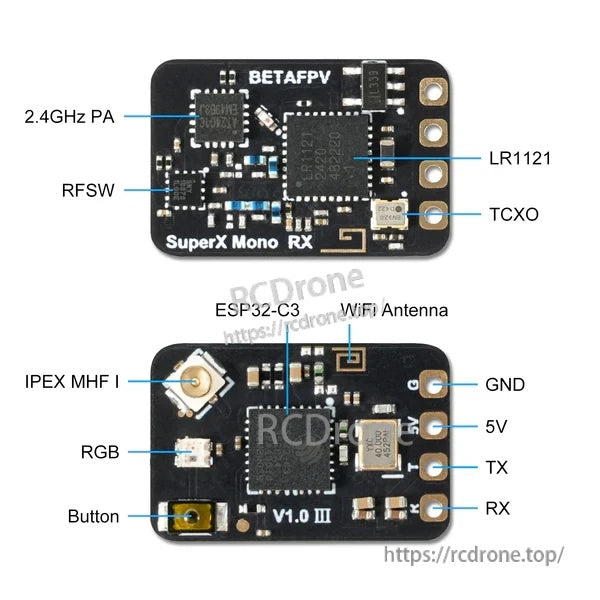

- SuperX Mono RX V1.0 III: 2.4GHz PA, RFSW, LR1121, TCXO, ESP32-C3, WiFi Anten, IPEX MHF I, RGB, Düğme, GND, 5V, TX, RX
Konfigürasyon (CRSF örneği)
- Alıcı, CRSF/SBUS/SUMD'yi destekler (CRSF örneği Betaflight yazılımı uçuş kontrol cihazları için gösterilmiştir).

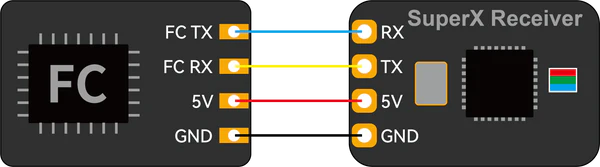

- Temel bağlantı gösterilmiştir: FC TX'den RX'e, FC RX'den TX'e, 5V'dan 5V'a, GND'den GND'ye.

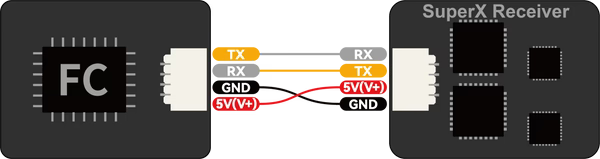

- JST SH konektör pin notu: Betaflight pin sırası 5V (V+), GND, RX, TX; ExpressLRS pin sırası GND, 5V (V+), TX, RX'dir. Terminal kabloları kullanırken kablo sırasını kontrol edin.
- Betaflight Konfigüratörü'nde: UART'ı Seri Rx olarak Ports sekmesinde etkinleştirin; Alıcı Modunu Seri (UART üzerinden) ve Seri Alıcı Sağlayıcısını CRSF olarak Configuration sekmesinde ayarlayın.
Bağlantı ve kurulum yardımı için iletişime geçin support@rcdrone.top.
Bağla
SuperX Alıcısı, önceden ayarlanmış bir bağlama ifadesi olmadan varsayılan yazılımı olarak ExpressLRS V3.x resmi protokolünü kullanır.İşlem için, verici modülü, önceden ayarlanmış bir bağlama ifadesi olmadan ExpressLRS V3.x (veya daha yeni) yazılımını kullanmalıdır.
- Alıcıyı 1 saniyelik aralıklarla 3 kez güç döngüsüne sokun veya bağlama moduna girmek için BOOT düğmesine 2 saniye basılı tutun.
- RGB göstergesi, bağlama modunu belirtmek için turuncu renkte iki kez yanıp söner.
- Verici modülünden bağlayın. Sabit bir RGB göstergesi, alıcının bağlandığını gösterir.
- Bir kez bağlandıktan sonra, alıcı otomatik bağlama için kaydedilen bağlama ifadesini ve cihazı hatırlar.
- Eğer yazılım yüklendiyse ve bir bağlama ifadesi ayarlandıysa, otomatik bağlama için verici modülünde aynı bağlama ifadesini ayarlayın.

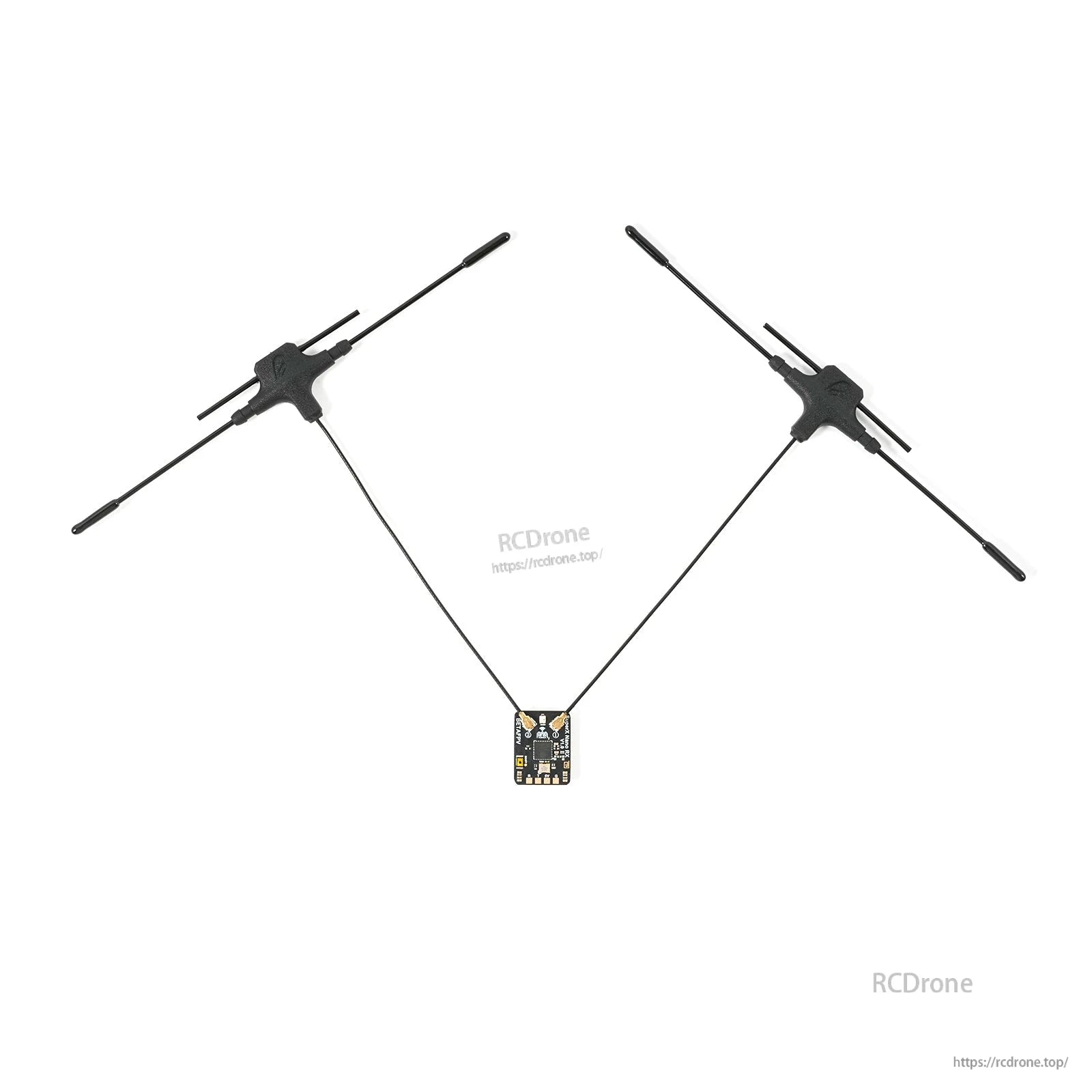

- Öneri: Daha iyi alım için iki anteni mümkün olduğunca uzak yerleştirin.
Notlar (GPS parazit rehberi)
868MHz, X150 veya LowBand paket hızları kullanırken GPS parazitini en aza indirmek için, telemetri oranını 1:2 olarak ayarlamaktan kaçının, gerekmedikçe (özellikle 100mW telemetri gücünde). MAVLink veya 1:2 telemetri oranı gerekiyorsa, alıcıyı GPS'den mümkün olduğunca uzakta konumlandırın ve uydu alımı sırasında alıcı antenini GPS'ye doğru yönlendirmekten kaçının.

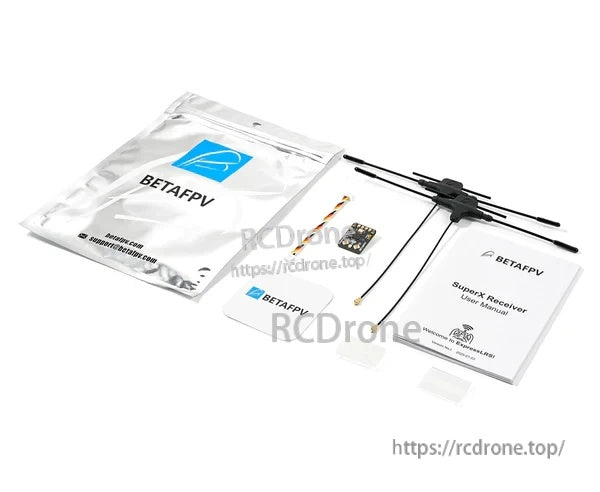

İçindekiler
Ürün: SuperX ELRS Gemini Xross Alıcı - Nano
- 1* SuperX Nano Alıcı
- 2* Çift bantlı T Anten
- 1* SH1.0 Konnektör (Çift Uçlu)
- 2* Isı Shrink Tubing
- 1* Kullanıcı Kılavuzu

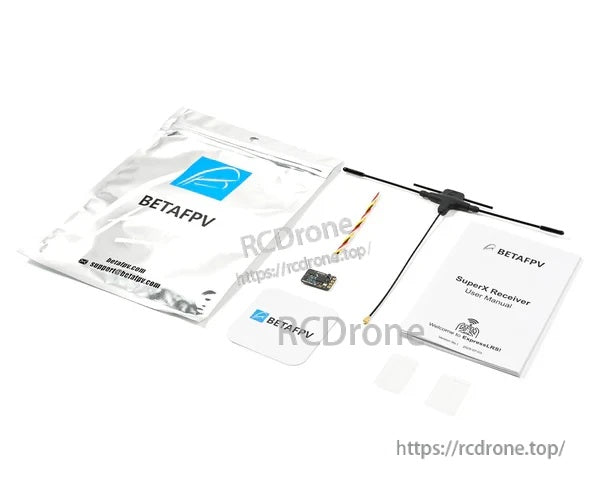

Ürün: SuperX ELRS Gemini Xross Alıcı - Mono
- 1* SuperX Mono Alıcı
- 1* Çift bantlı T Anten
- 1* SH1.0 Konnektör (Tek Uçlu)
- 2* Isı Shrink Tubing
- 1* Kullanıcı Kılavuzu
Uygulamalar
- Yarış, serbest stil, uzun menzil
- Fotoğrafçılık
Kılavuzlar & Yazılım
- Kullanıcı Kılavuzu
- SuperX ELRS Gemini Xross Alıcı için Yazılım
- SuperX Alıcının Yazılımını Passthrough veya WIFI ile nasıl yüklerim?
- ExpressLRS Gemini belgeleri
- ExpressLRS GitHub'da
Ayrıntılar
SuperX, ESP32‑C3 ve Semtech LR1121 RF platformu etrafında inşa edilmiş LoRa ve FSK modları ile çift bantlı ExpressLRS performansı sunar.

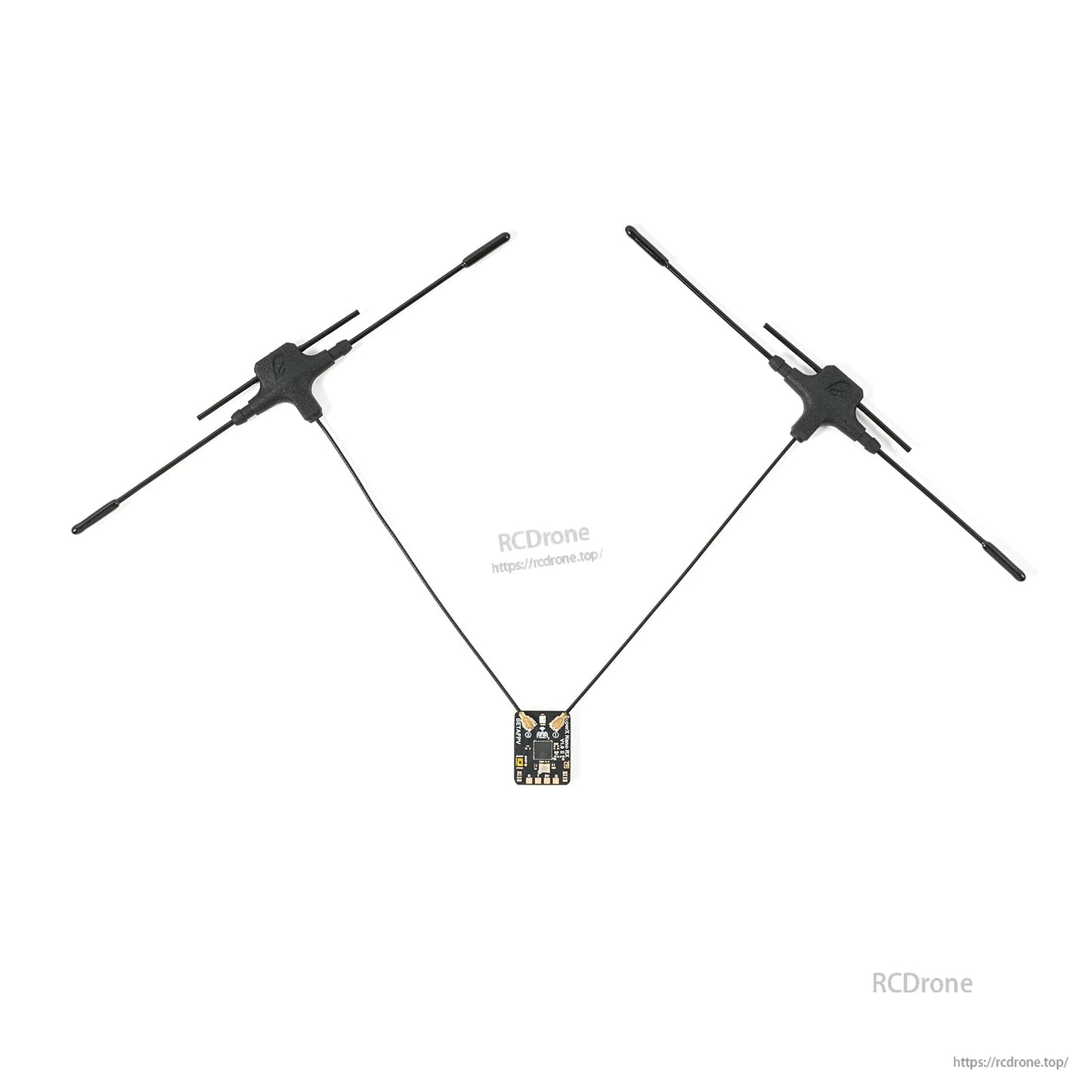

SuperX Nano RX, Çeşitlilik/Gemini çalışması için iki U.FL (IPEX MHF I) anten konnektörü ile çift LR1121 çipi kullanır.

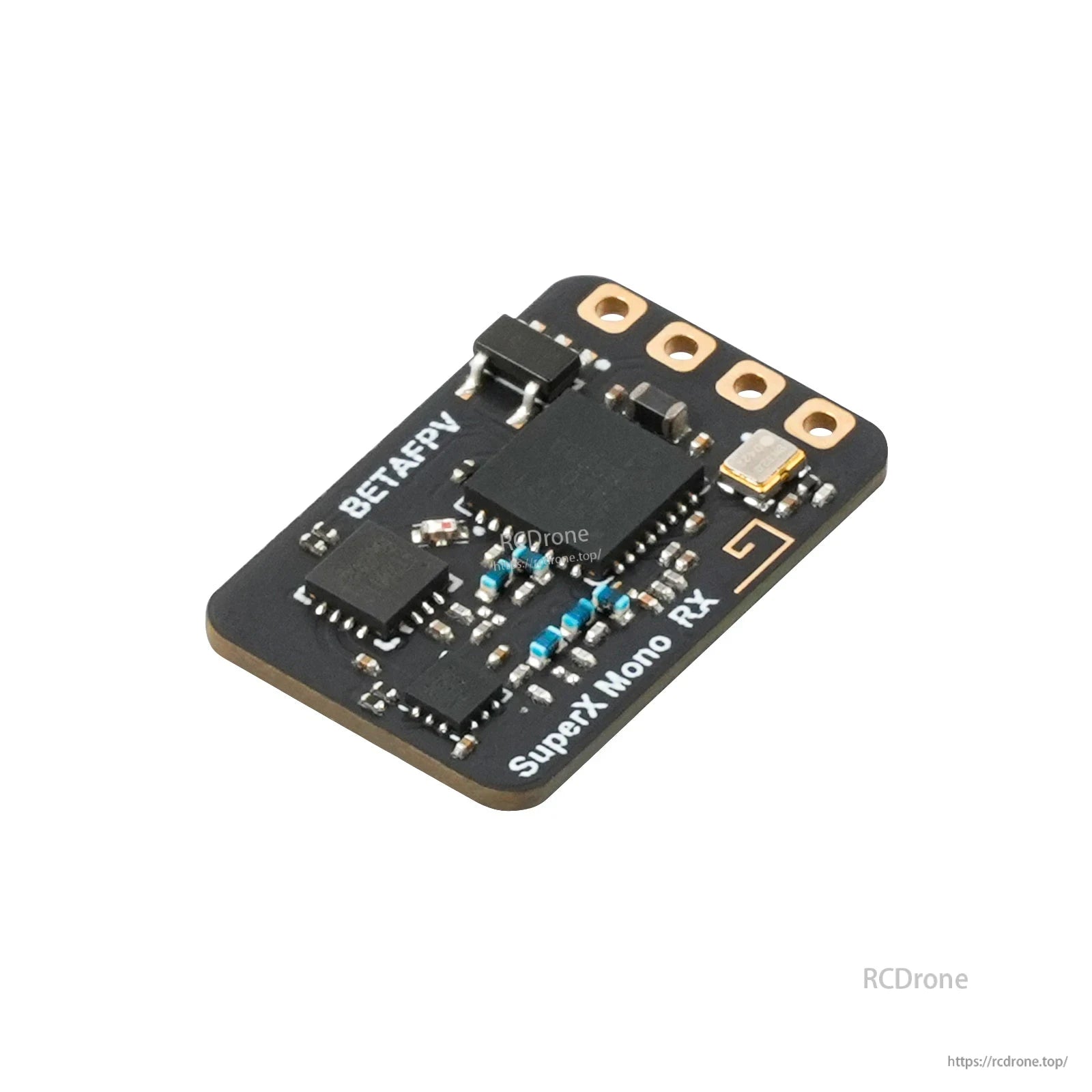

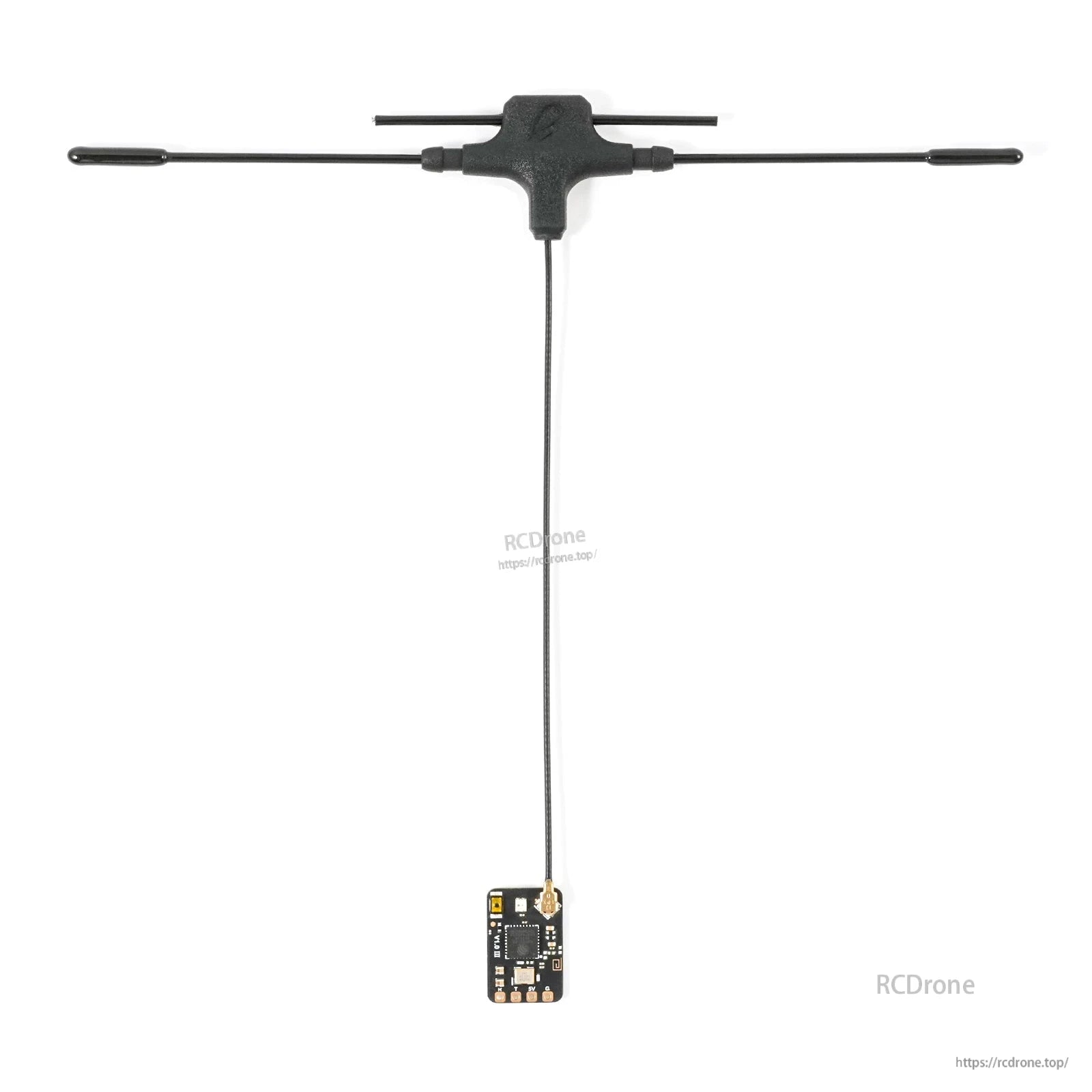

SuperX Mono RX, tek bir LR1121 ve bir U.FLanten konektörü ile yapıyı basit tutar, 900M/2.4G bant geçişini destekler.

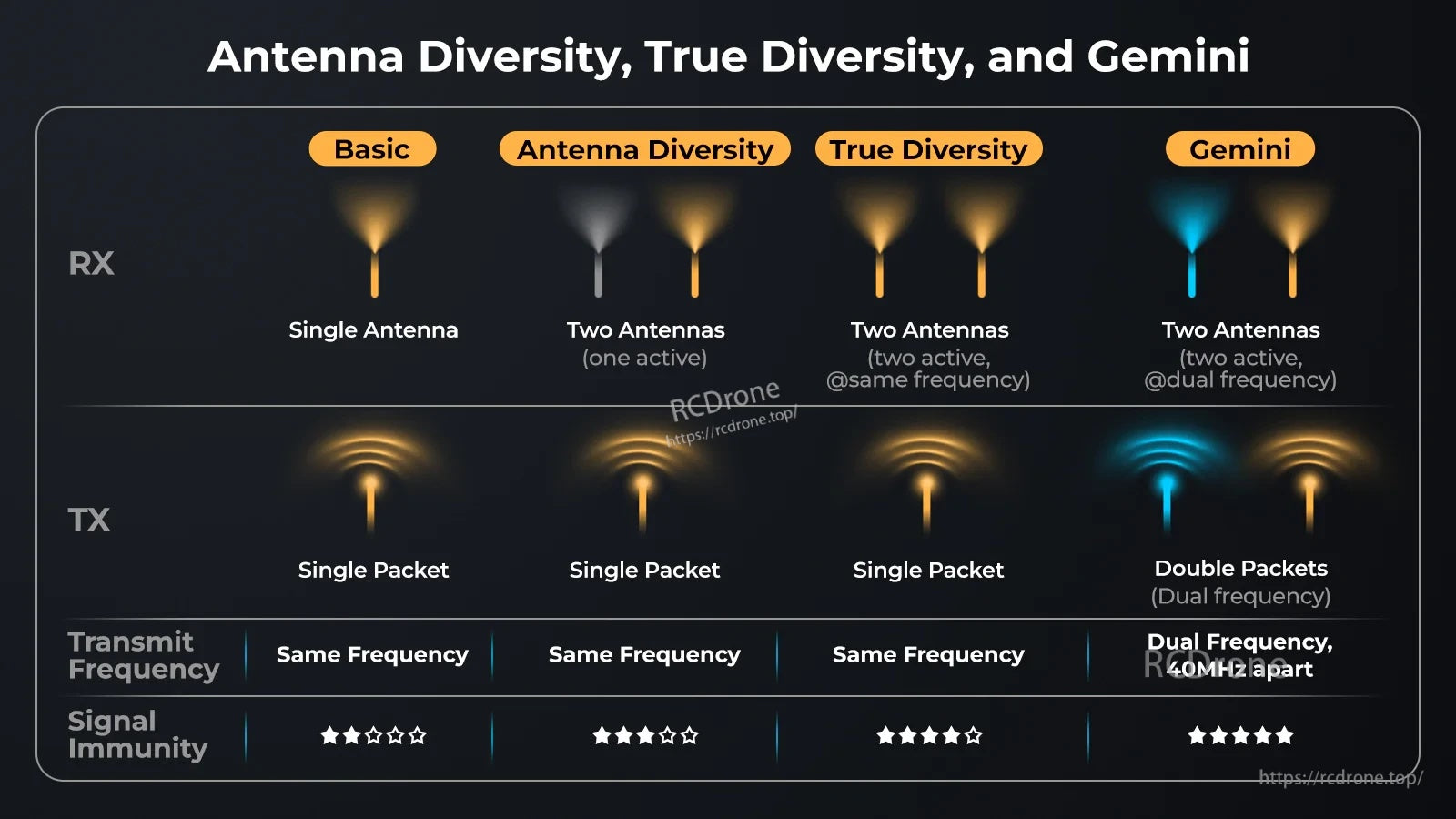

Yapınıza uygun alım yöntemini seçin—tek anten, çeşitlilik veya bağlantı dayanıklılığını artırmak için Gemini.
Gemini Xrossband (GemX), uyumlu bir çift bant verici ile eşleştirildiğinde aynı anda 900MHz + 2.4GHz çalışmasını sağlar.
Çift bant 900M+2.4G, serbest stil, sinematik ve uzun menzilli uçuşlar için güvenilirlik sağlamak üzere tasarlanmıştır.
Micro yapılar için hızlı bant geçişi, uçtuğunuz yere bağlı olarak menzil ve gecikmeyi dengelemeye yardımcı olur.
SuperX Mono veya SuperX Nano'yu ELRS TX modülünüzle eşleştirmek için tabloyu kontrol edin; GemX, çift bant verici gerektirir.

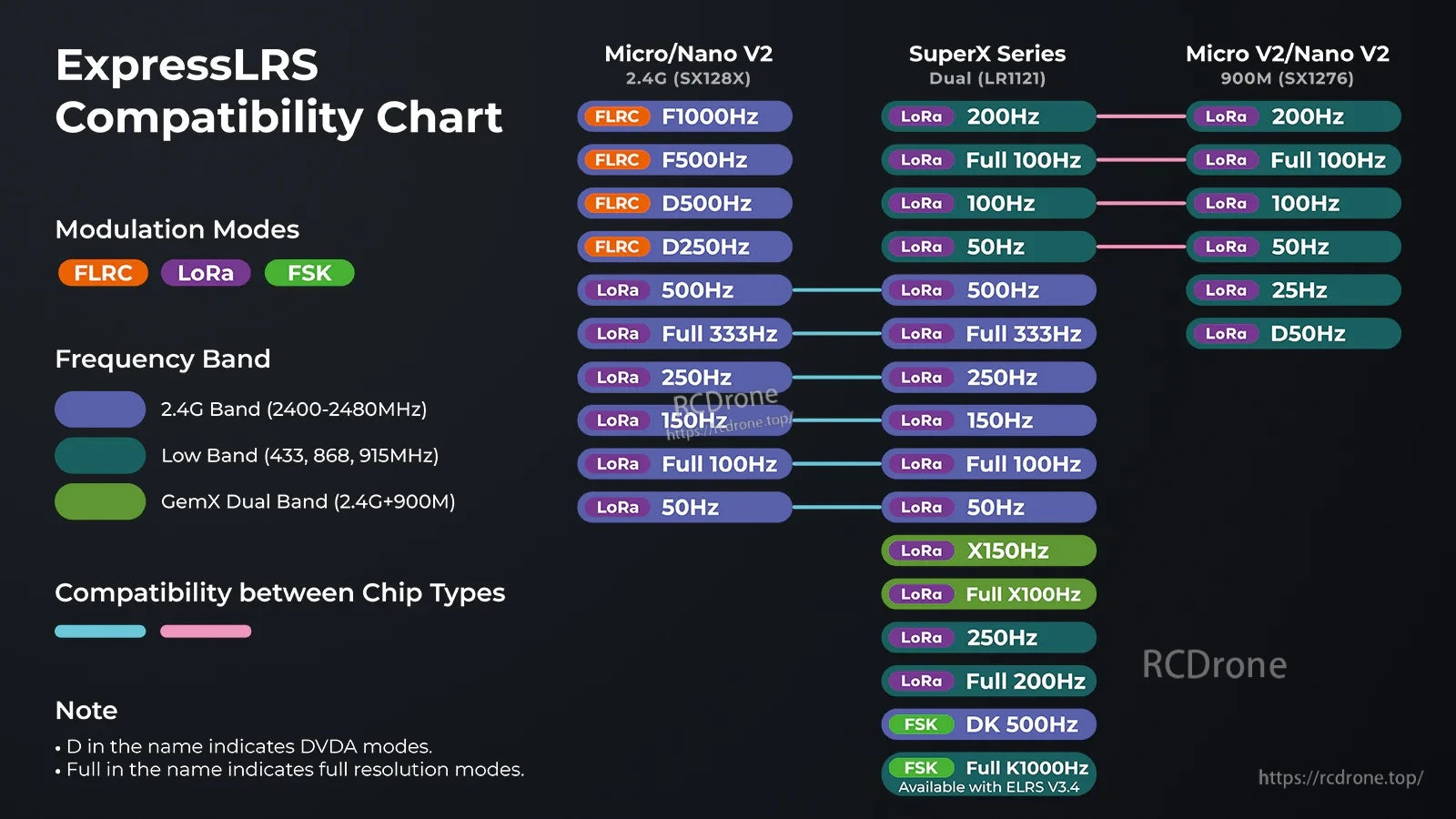

Paket hızları ve modülasyon desteği çip türüne ve banda göre değişir—bağlantı ayarlarınızı seçerken bu referansı kullanın.
SuperX, çift bantlı Gemini uyumlu seçenek olarak ExpressLRS alıcı serisinde yer almaktadır.
Standart CRSF kablolaması, temiz bir seri alıcı kurulumu için TX↔RX, artı 5V ve GND kullanır.
Terminal uçlarını takmadan önce JST-SH pin sırasını onaylayın, çünkü Betaflight ve ExpressLRS kablo dizilimleri farklılık gösterebilir.

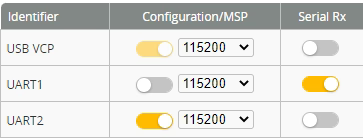

Alıcı yapılandırmasına başlamak için Betaflight Ports'ta seçilen UART üzerinde Seri RX'i etkinleştirin.

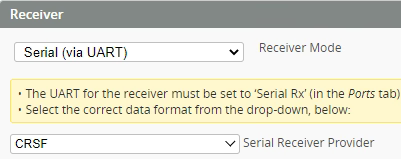

Alıcı Modunu Seri (UART üzerinden) olarak ayarlayın ve seri alıcı sağlayıcısı olarak CRSF'i seçin.
ExpressLRS V3.x yazılım desteği, modern ELRS araçlarıyla bağlama ve kurulumun tutarlı kalmasını sağlar.
Kurulum için gereken her şey, antena, kablolar ve SuperX alıcı kullanıcı kılavuzu dahil olmak üzere, dahildir.
