T-Motor F7 HD Uçuş Kontrolcüsü (DJI Versiyonu) 30.5mm Montaj, DJI HD VTX/Air Unit, 3-6S

Genel Bakış

T-Motor F7 HD, DJI HD VTX sistemleri için tasarlanmış bir uçuş kontrolcüsüdür (DJI Versiyonu), DJI FPV Hava Ünitesi dahil. Mantıklı bir düzeni vardır ve T-Motor F45 ve F55 ESC ile sorunsuz çalışacak şekilde tasarlanmıştır.

Ana Özellikler

• DJI HD VTX sistemi için özel olarak özelleştirilmiştir
• Daha hızlı hesaplama hızı
• Daha hassas tepki
• VTX anahtarı fonksiyonu desteği (üretici tarafından belirtilmiştir)
• Etiketli arayüz desteği: I2C (SCL/SDA), birden fazla UART pad'i, SBUS, RSSI, PPM, programlanabilir LED şerit pad'leri ve buzzer pad'leri

Teknik Özellikler

Arayüz Notları (şemadan)

• Tüm UART, Telemetri ve SBUS desteği sunar, belirli bir UART seçmeye gerek yoktur.
• Telemetri, UART'ın TX'ine bağlanır; SBUS, UART'ın RX'ine bağlanır.
• ADC-DAĞITIM, akım değerini okumak için esc'nin akım arayüzüne bağlanmalıdır.
• Uart4 - Rx, telemetri verilerini okumak için esc'nin Telemetri'sine bağlanmalıdır.

Müşteri hizmetleri: support@rcdrone.top (veya https://rcdrone.top/ ziyaret edin).

Uygulamalar

• DJI HD VTX sistemleri (DJI FPV Hava Ünitesi) kullanan FPV yapıları
• Bağlantı diyagramına göre GPS, buzzer, programlanabilir LED şerit ve NON-DJI alıcı bağlantıları için uyumlu kablolama seçenekleri gösterilmektedir

Ayrıntılar

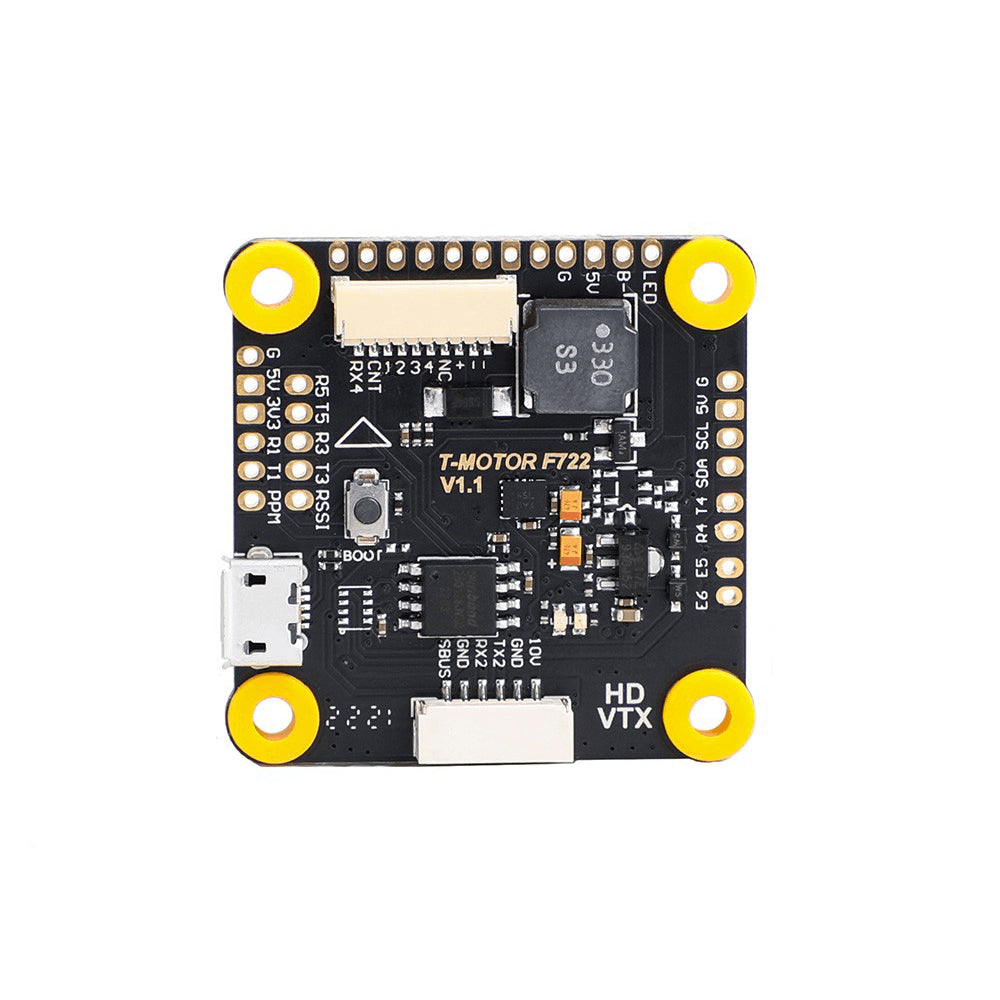

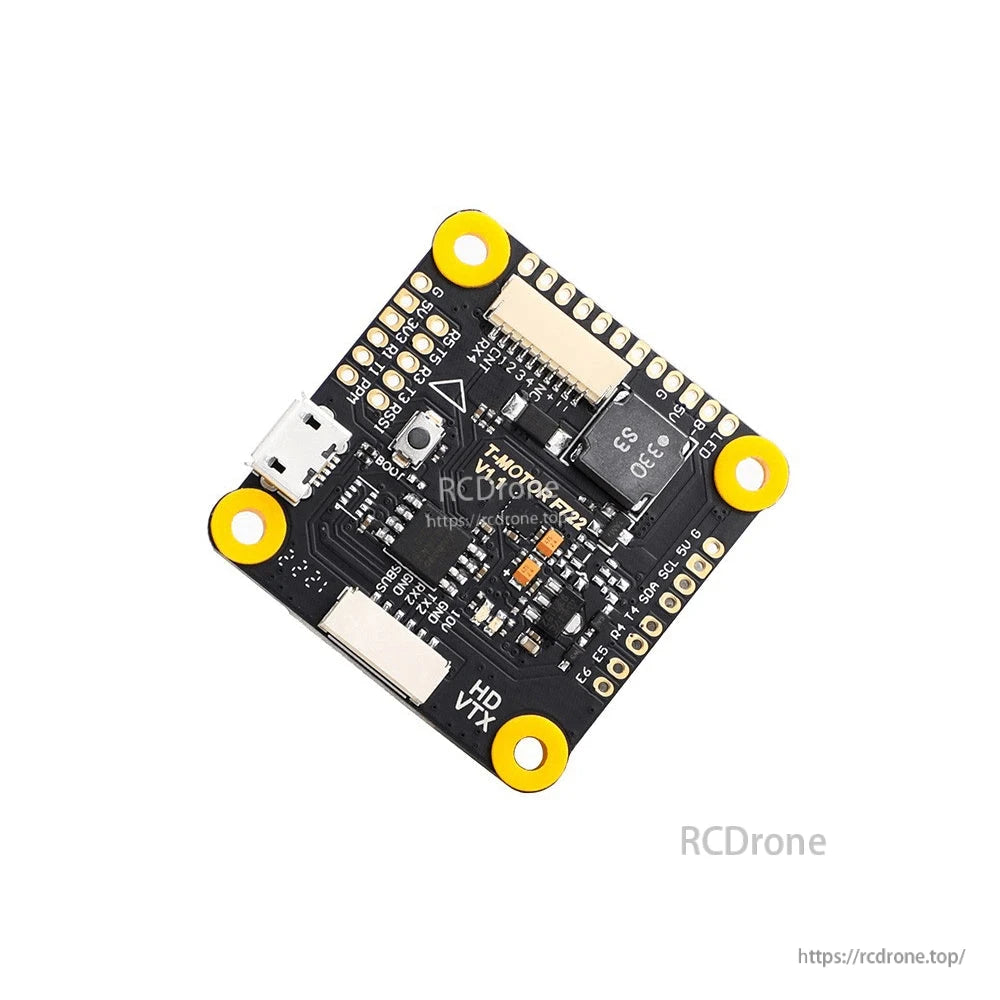

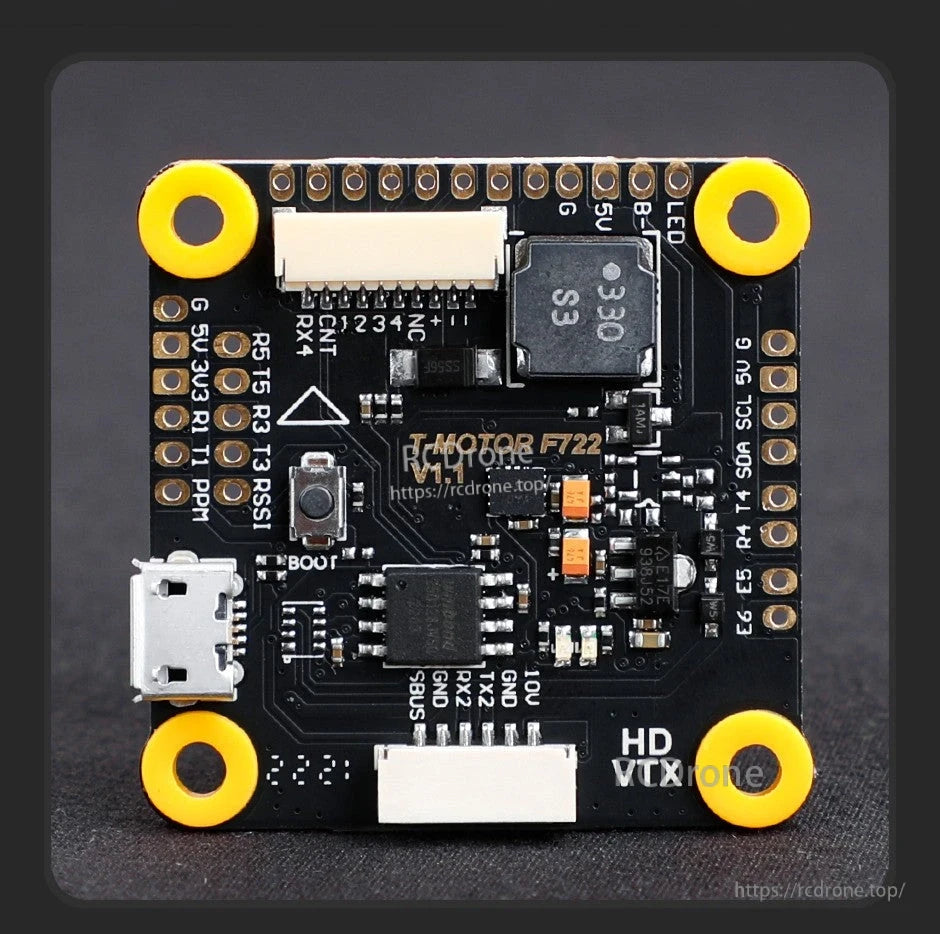

T-Motor F7 HD uçuş kontrolcüsü, mikro USB, tak-çıkar başlıklar ve kablolama için net bir şekilde etiketlenmiş pad'ler ile kompakt bir F722 V1.1 düzeni kullanmaktadır.

T-Motor F7 HD uçuş kontrolcüsü, kablolamayı düzenli tutmaya ve titreşimi azaltmaya yardımcı olmak için yumuşak montaj lastikleri ile kompakt bir yığın içinde yer almaktadır.

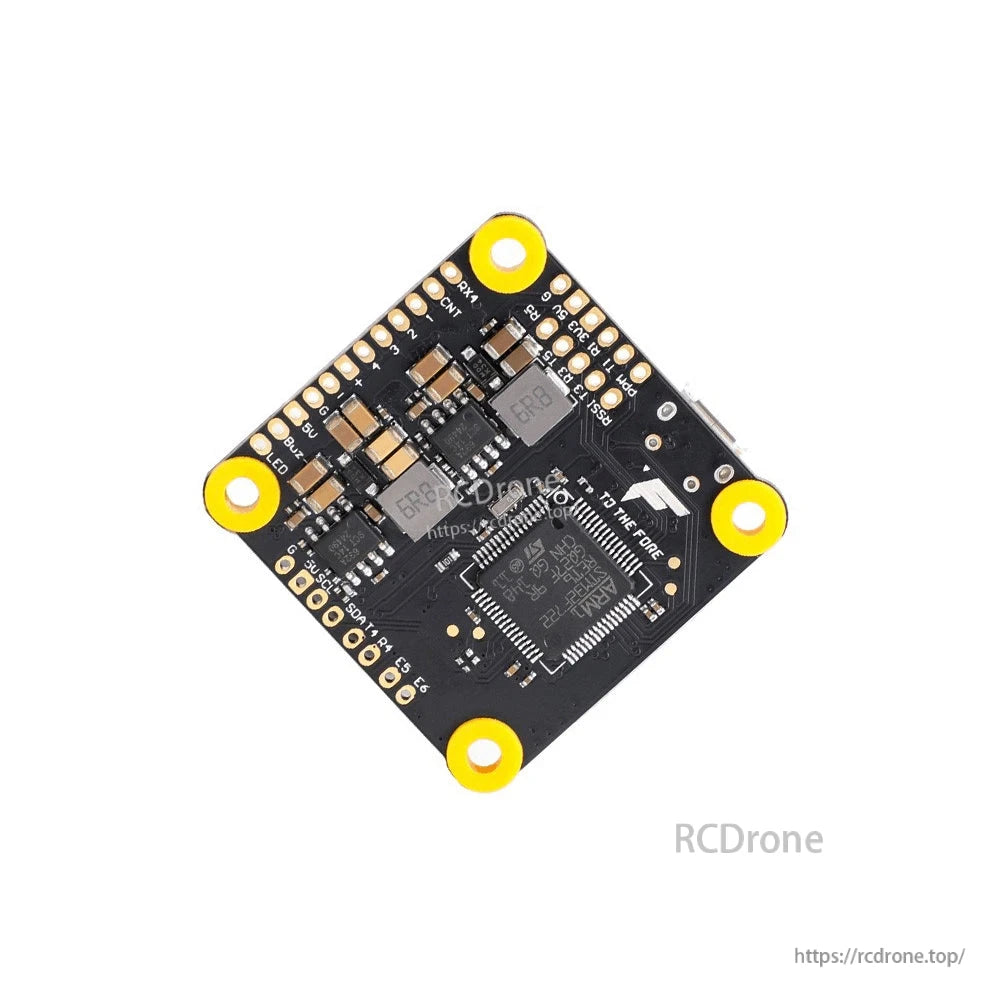

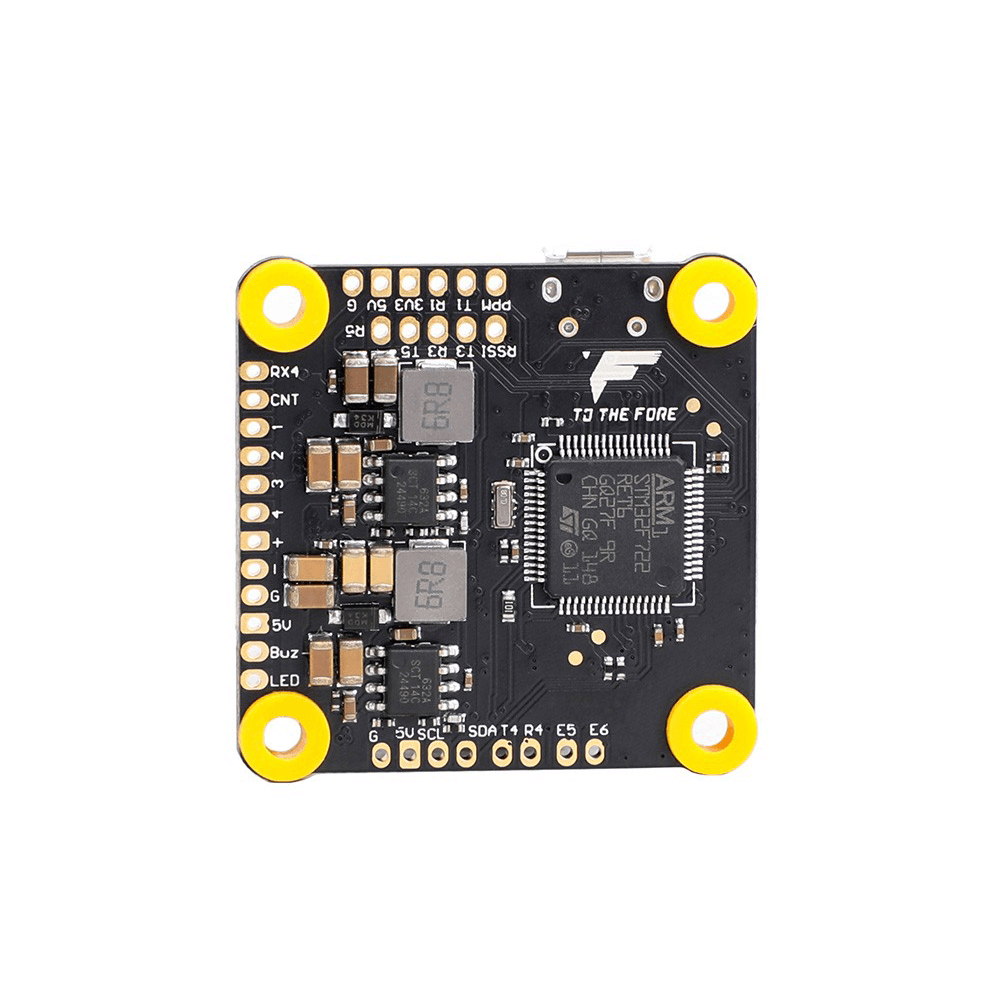

T-Motor F7 HD uçuş kontrolcüsü, 4-in-1 ESC, SBUS alıcı, I2C, buzzer/LED şerit ve HD VTX kablolaması için net bir şekilde etiketlenmiş pad'ler ve konektörler kullanmaktadır.

T-Motor F7 HD uçuş kontrolcüsü portları, ESC, DJI VTX, GPS, alıcı, buzzer ve LED şeride temiz kablolama için düzenlenmiştir.
