T-Motor MINI Racer F7 20x20 Uçuş Kontrolcüsü (F722RET6, BMI270, 16Mbyte Blackbox, USB Type-C)

Genel Bakış

T-Motor TMOTOR MINI Racer F7, yarış yapımına yönelik 20x20 mini uçuş kontrolcüsüdür. 3-6s LiPo girişi destekler ve 16Mbyte siyah kutu flaş belleği, 5V/2A BEC (zirve 2.5A) ve bir BMI270 jiroskop entegre eder, USB Type-C bağlantısı ile birlikte gelir.

Ürün desteği ve uyumluluk soruları (ESC, alıcı, kamera/VTX kablolaması) için support@rcdrone.top or ziyaret edin https://rcdrone.top/.

Ana Özellikler

• MCU: STM32F722RET6
• Jiroskop: Jiroskop düşük düşüş regülatörü ile BMI270 (etiketli olduğu gibi)
• Siyah kutu: 16Mbyte yerleşik flaş
• Dahili OSD: AT7456E
• BEC çıkışı: 5V/2A (zirve 2.5A)
• USB Type-C bağlantısı; LiPo bağlamadan USB güç kaynağını destekler (görüldüğü gibi)
• 4x UART (etiketli olduğu gibi)
• Kamera kontrolünü destekler (etiketli “Kamera Kontrol” ped)
• Doğrudan takılabilir uyumluluk (etiketli olduğu gibi): T-Motor MINI F45A 4in1 ESC; Ultra MINI F55A 4in1 ESC
• 4in1 ESC için ped düzeni gösterilmiştir (GND, VBAT, M1-M4), alıcı bağlantıları, kamera, VTX, buzzer ve WS2812 LED şeritleri

Teknik Özellikler

İçindekiler

• 1x FC
• 1x Bağlantı kablosu (FC'den 4in1 ESC'ye)
• 4x Conta (önceden takılı)

Uygulamalar

• 3-6s LiPo kullanan 20x20 mini FPV yarış dronu yapımları
• Yerleşik OSD, blackbox kaydı ve USB Type-C kurulumu gerektiren yapımlar

Kılavuzlar

• MINI Racer F7 Kılavuzu (özellikler, paket listesi ve kablolama/pad diyagramı resimlerde gösterilmiştir)

Ayrıntılar

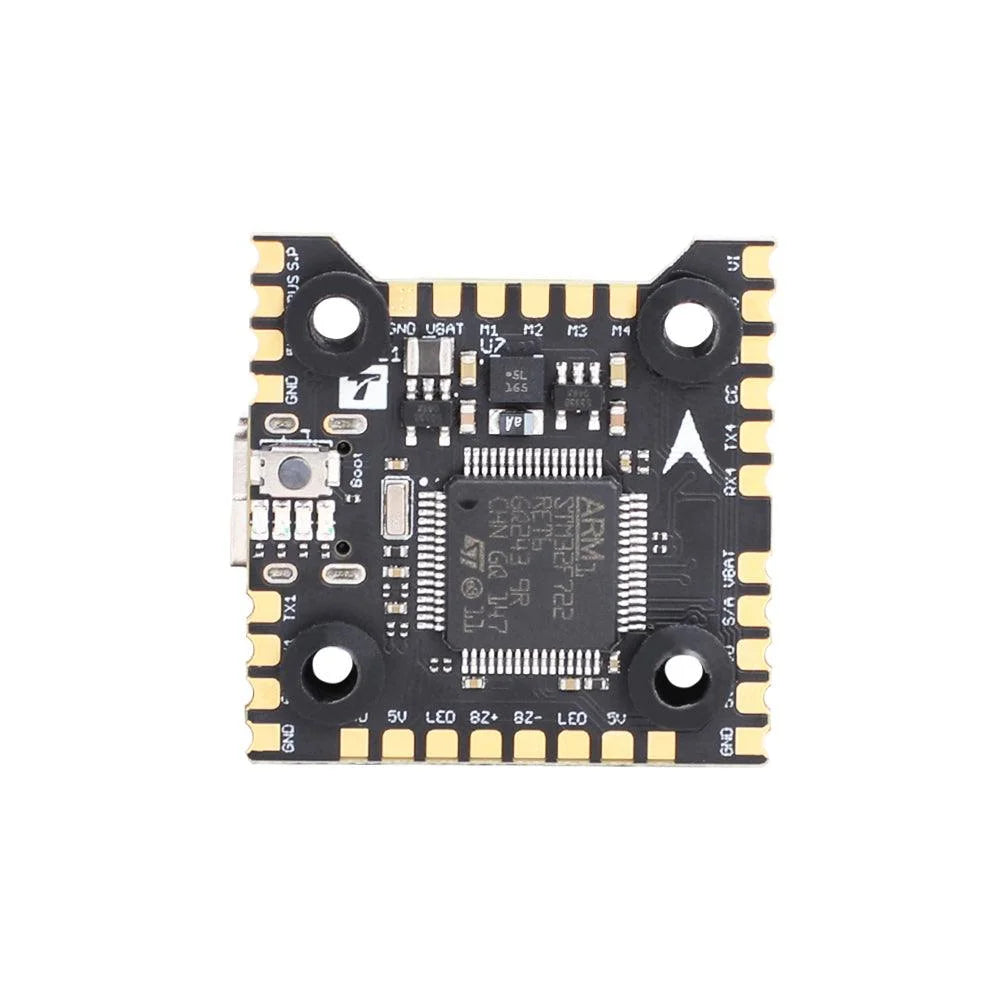

T-Motor MINI Racer F7 uçuş kontrolcüsü, kablolamayı basitleştirmek için 5V/GND güç, LED, buzzer ve UART bağlantıları için açıkça etiketlenmiş pad'ler kullanır.

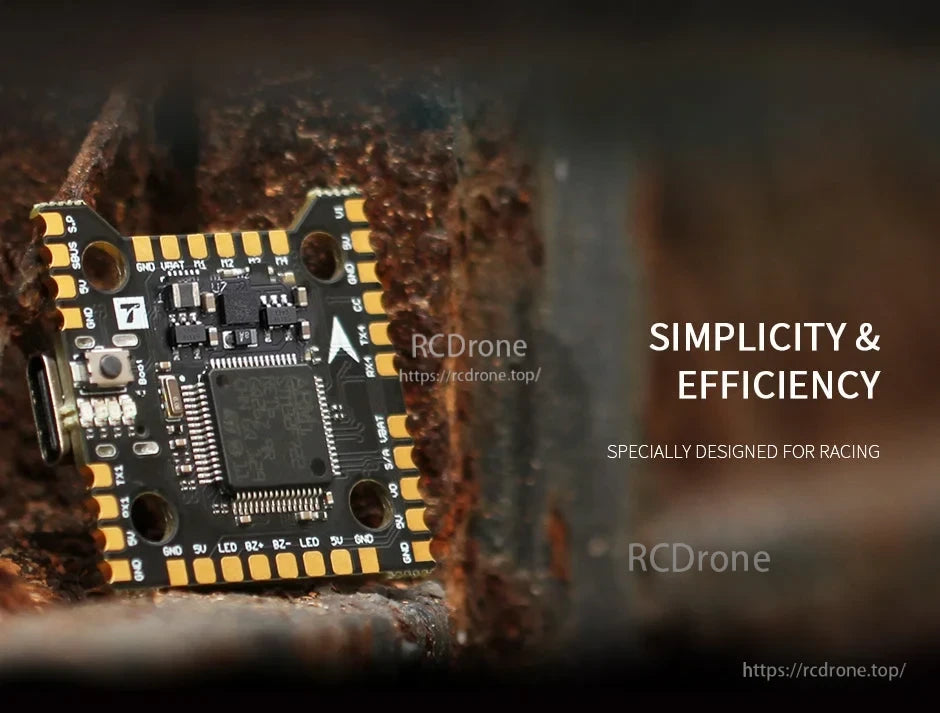

T-Motor MINI Racer F7 20x20 uçuş kontrolcüsü, kolay kurulum için açıkça etiketlenmiş lehim padleri ve yerleşik bir USB portu ile kompakt bir tasarım kullanmaktadır.

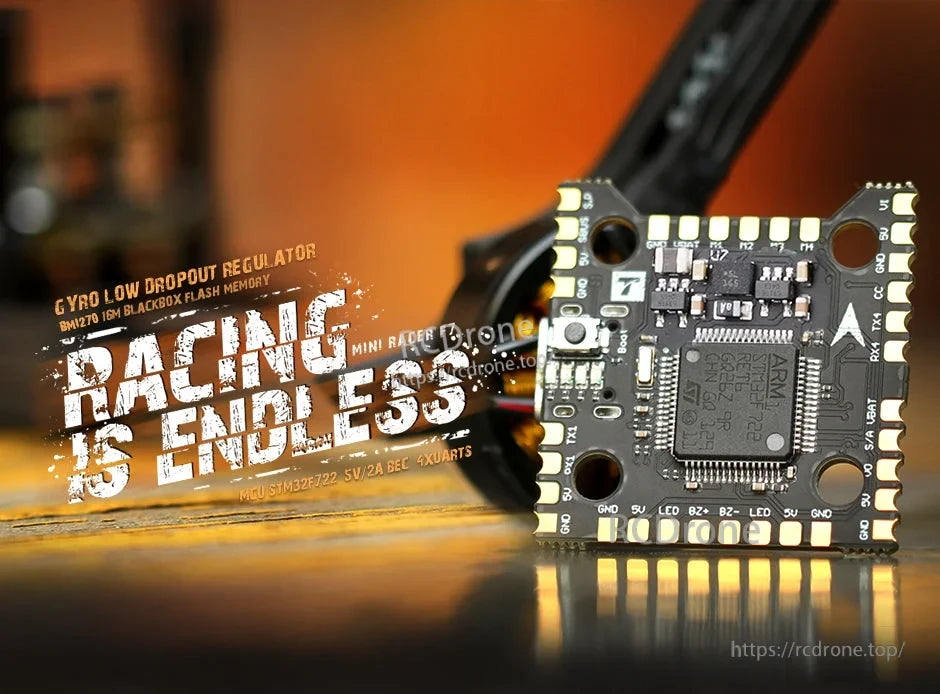

MINI Racer F7, daha kolay kablolama ve bakım için her iki tarafta alıcı, VTX ve kamera lehim padleri ile dar bir ön uç tasarımı kullanmaktadır.

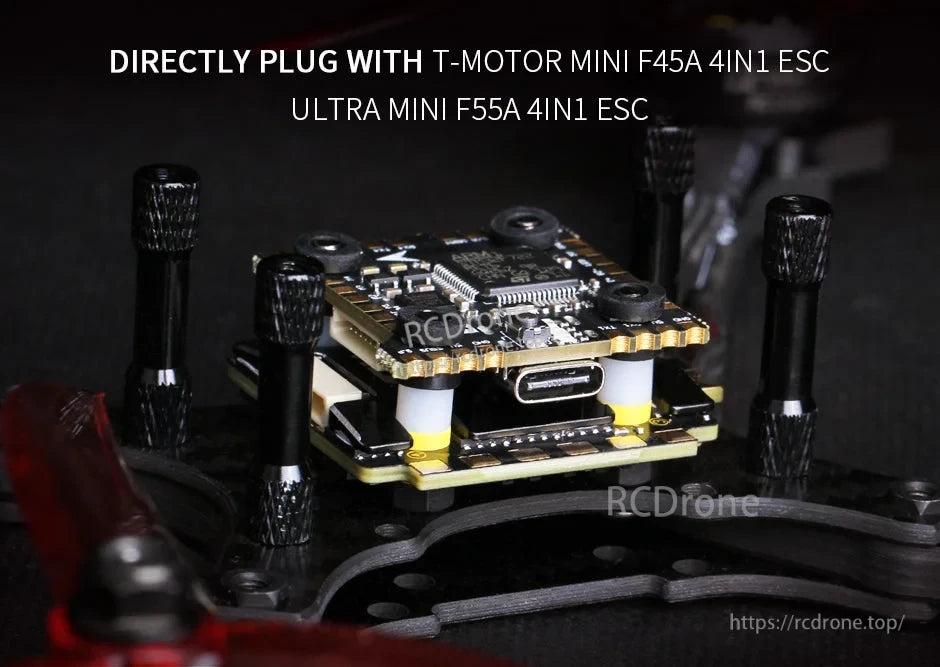

MINI Racer F7 20x20 uçuş kontrolcüsü, ön yüzeyde USB-C portu ile T-Motor Mini F45A ve Ultra Mini F55A 4-in-1 ESC yığınlarına doğrudan bağlanacak şekilde tasarlanmıştır.

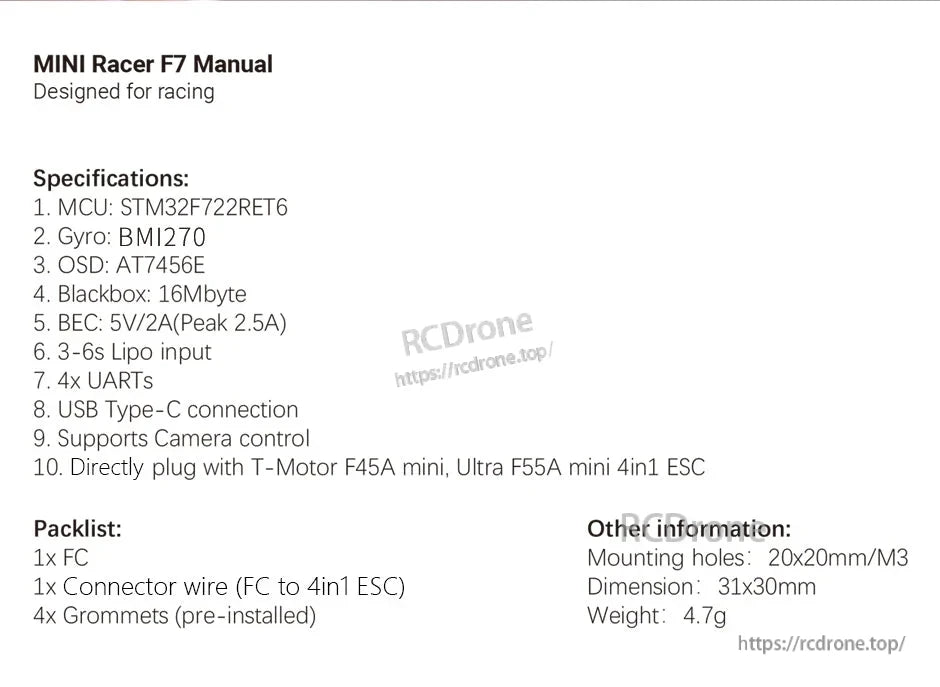

MINI Racer F7 teknik özellikleri, STM32F722 MCU, BMI270 jiroskop, USB Type‑C, 4 UART ve 20x20mm M3 montaj desenini listelemektedir.

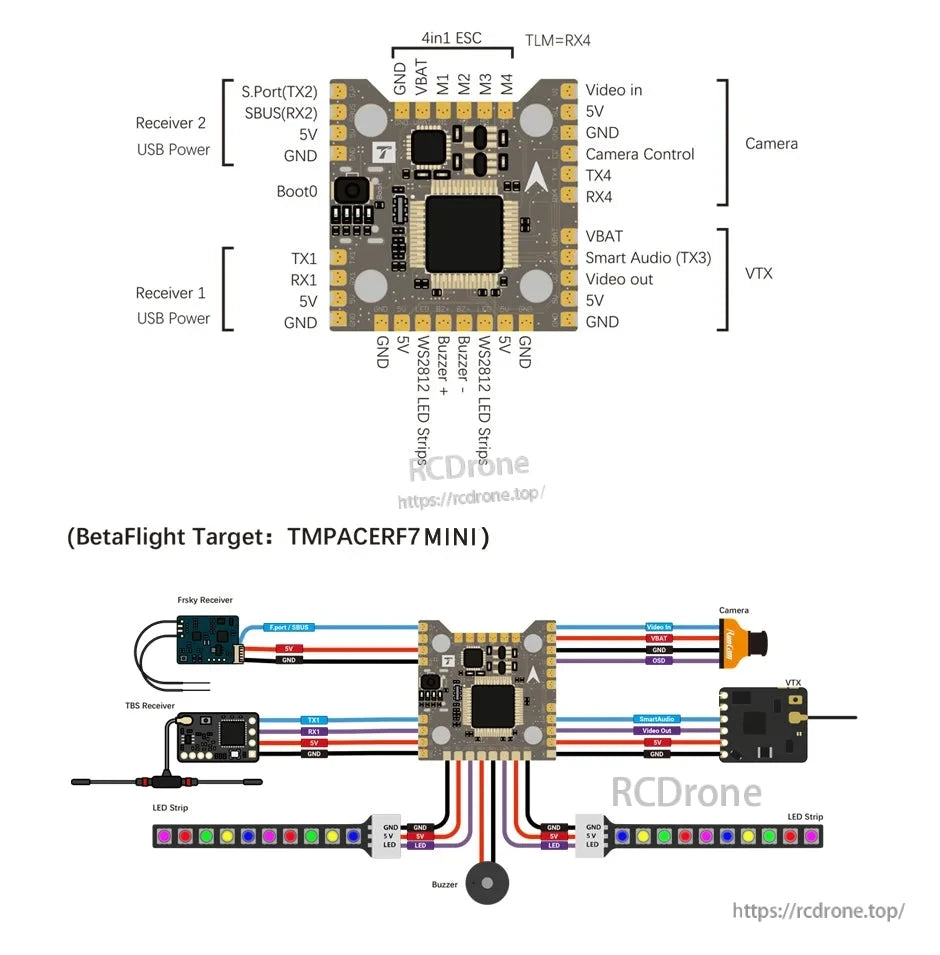

MINI Racer F7 20x20 tasarımı, temiz kablolama için 4-in-1 ESC, alıcı (SBUS/S.Port), kamera, VTX (SmartAudio), WS2812 LED'leri ve bir buzzer için lehim padlerini etiketlemektedir.
