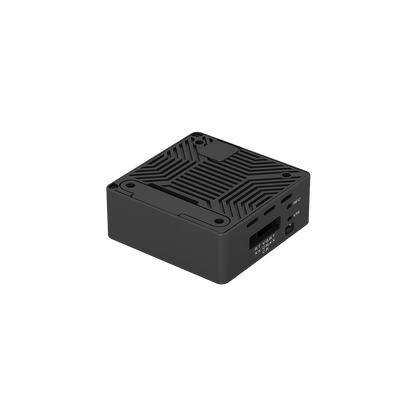

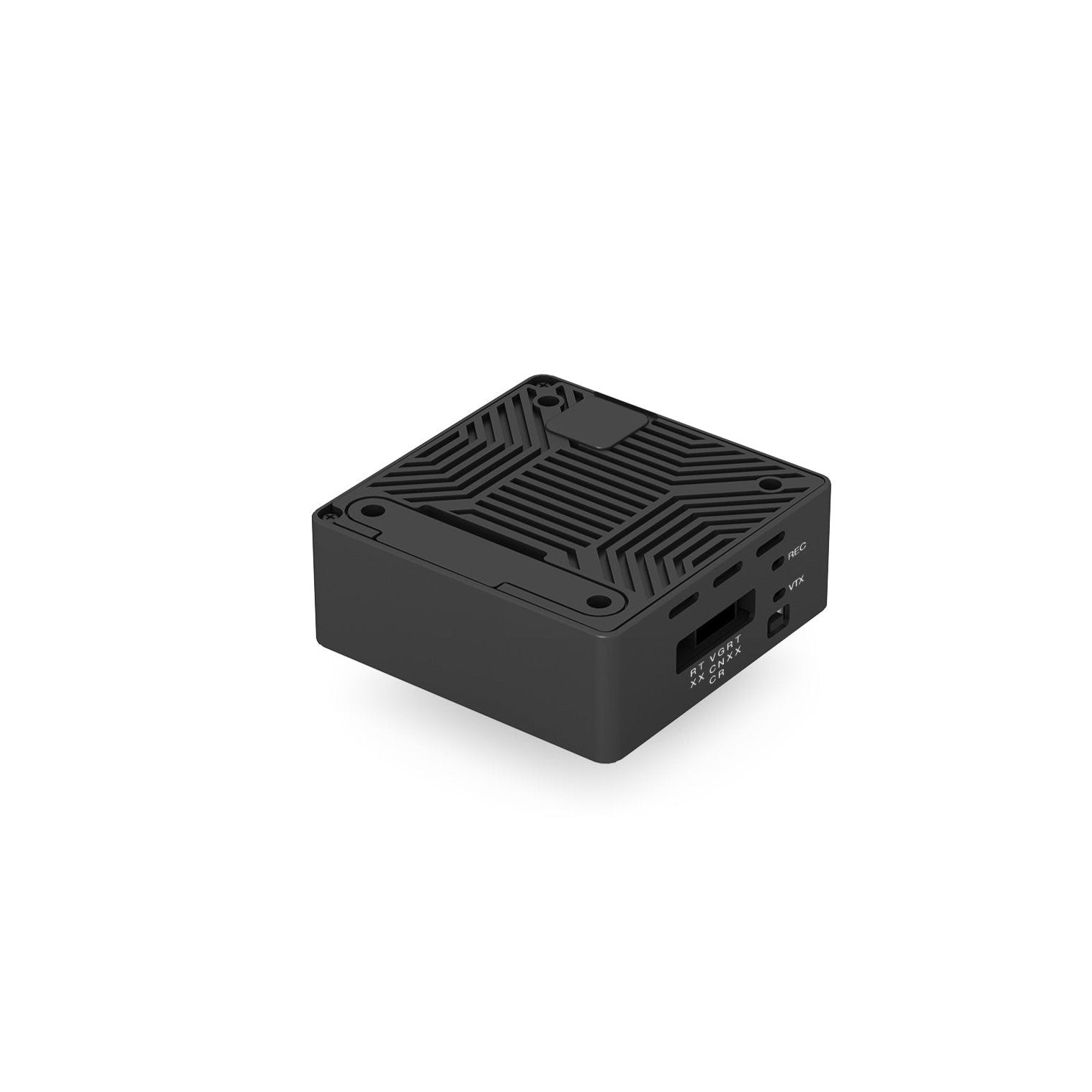

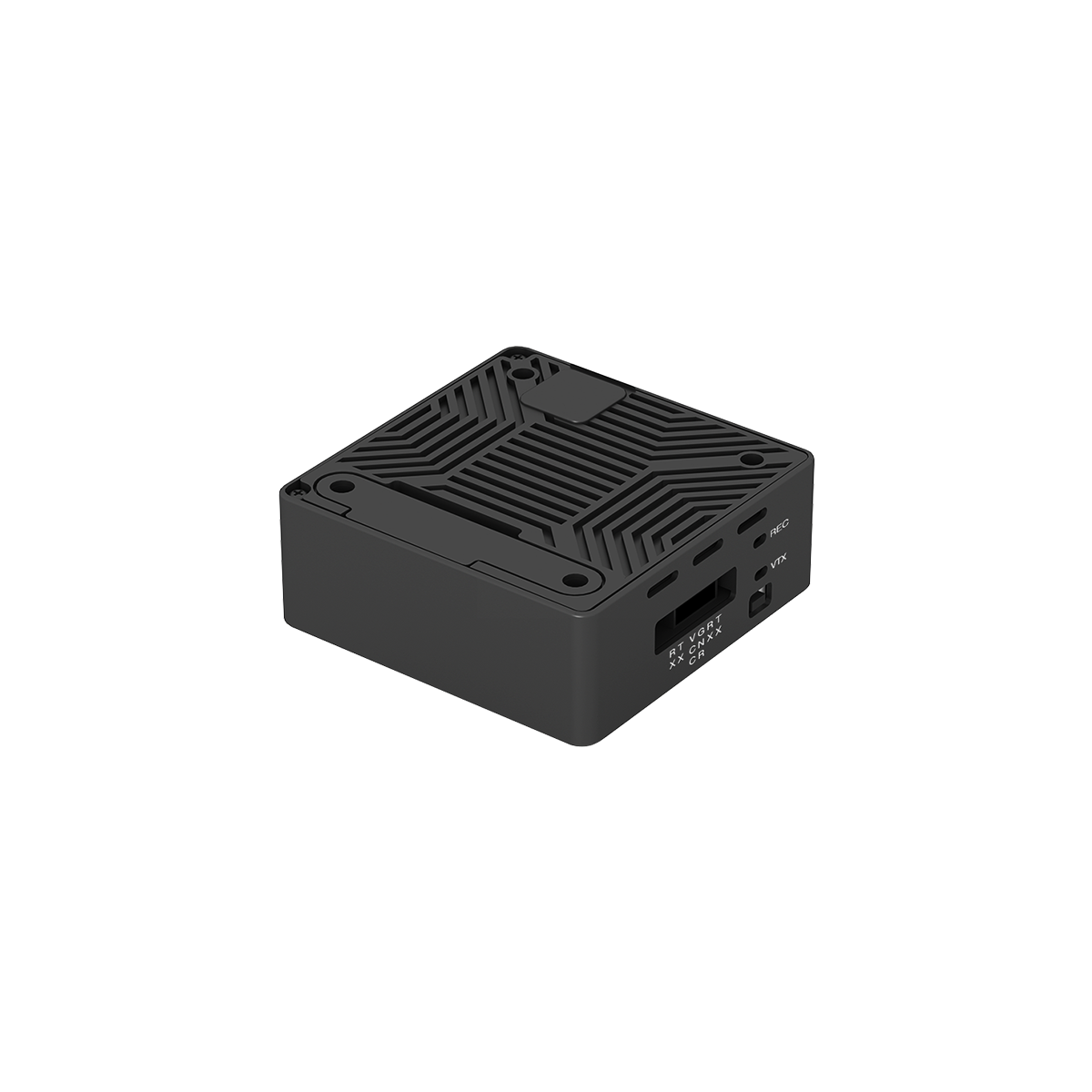

CaddxFPV Walksnail Moonlight VTX Dijital FPV Video Verici, 4K/60 Kayıt, 5.725–5.850GHz, 150Mbps

Genel Bakış

CaddxFPV Walksnail Moonlight VTX, 5.8GHz sistemler için dijital FPV video verici (VTX)dir. 4K@30/60fps'e kadar MP4 (H.264) kayıt desteği sunar ve maksimum 150Mbps bit hızı, geniş 7.4V–25.2V giriş, çift IPEX anten, Canvas OSD ve ortalama 22ms gecikme ile birlikte gelir. Uyumluluk notu: Moonlight VTX, diğer Walksnail kameralarını desteklememektedir; ancak, Moonlight Kamera (video kartı ile) diğer Walksnail VTX modüllerine (VTX V2 Modülü, Mini VTX V3 Modülü, Mini 1s ve Mini 1s Lite) resmi kılavuz doğrultusunda kurulabilir.

Ana Özellikler

• 5.725–5.850GHz dijital FPV iletimi; EIRP limitleri: FCC <30dBm, CE <14dBm, SRRC <20dBm, MIC <25dBm.
• Yerleşik kayıt: 4K@30/60fps, 2.7K@30/60fps, 1080p@100/60fps, 720p@60fps; MP4 (H.264) formatında.
• Maksimum bit hızı 150Mbps yüksek detaylı kayıt için.
• Geniş güç girişi 7.4V–25.2V; tipik tüketim 12V@1.4A or 8V@2.2A.
• U3 MicroSD desteği 256G'a kadar.
• Canvas modu OSD; ortalama gecikme 22ms.
• Çift IPEX anten konektörleri; 20*20mm/25*25mm (M2) delik desenleri ile kompakt montaj.
• I/O JST1.0*4 (Güç girişi) ve JST0.8*6 (USB) üzerinden, ayrıca Micro SD kart yuvası ve IPEX-1; bağlantı diyagramında UART RX/TX hatları gösterilmektedir. Güncelleme sırasında USB kablosu kullanılır.

Özellikler

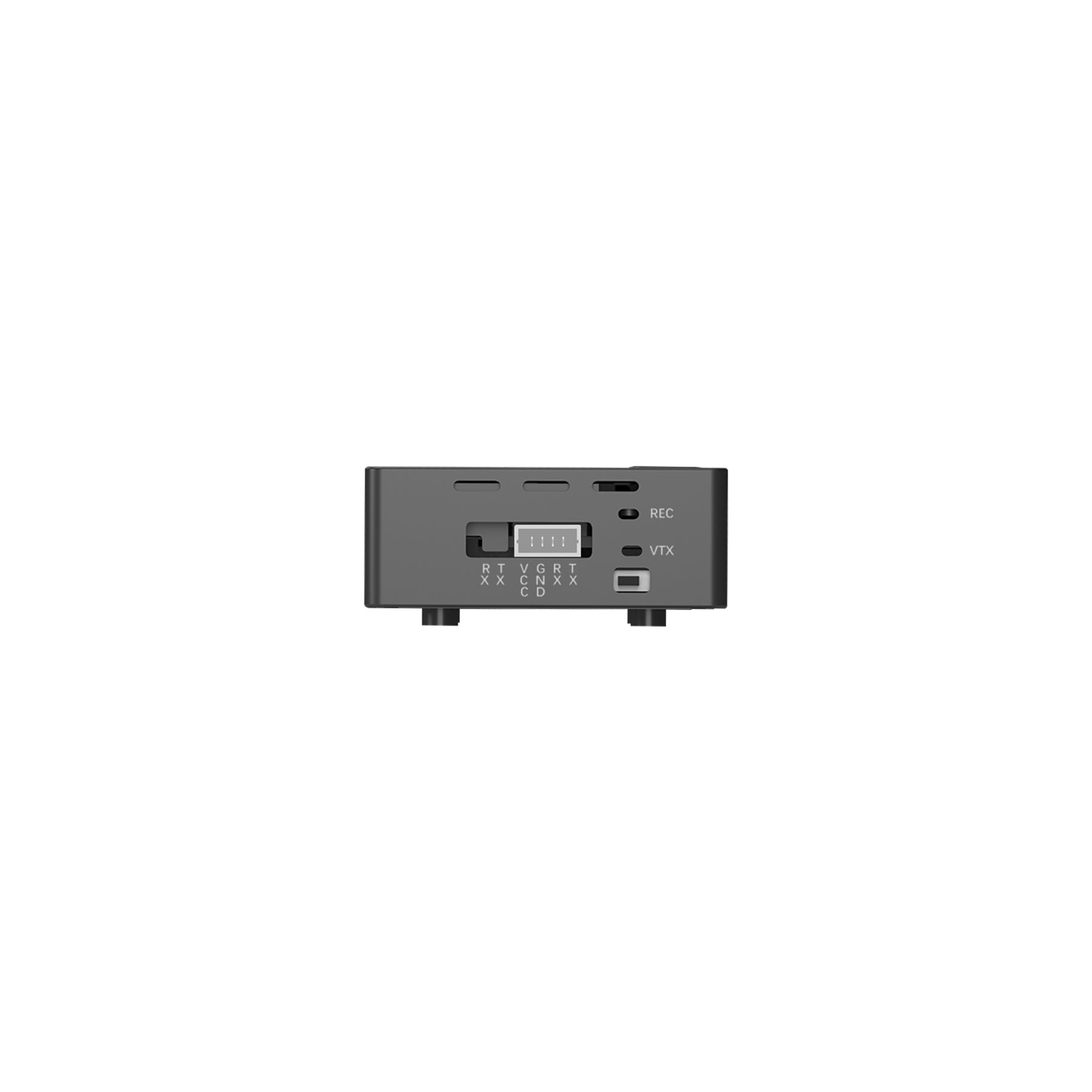

&JST1.0*4 (Güç girişi); JST0.8*6 (USB); Micro SD kart yuvası; IPEX-1

Model	Moonlight VTX
Firmware adı	Avatar Moonlight_Sky_X.X.X
İletişim Frekansı	5.725-5.850GHz
Verici Gücü (EIRP)	FCC:<30dBm; CE:<14dBm; SRRC:<20dBm; MIC:<25dBm
1/O Arayüzü
Kayıt çözünürlüğü	4K@30/60fps, 2.7K@30/60fps, 1080p@100/60fps, 720p@60fps
Maks. Mbps	150Mbps
Video format	MP4 (H.264)
Geniş Güç Girişi	7.4V-25.2V
Güç tüketimi	12V@1.4A, 8V@2.2A
Hafıza kartı tipi	U3 MicroSD, Maks 256G
VTX boyutu	15.3mm*34.5mm*34.5mm

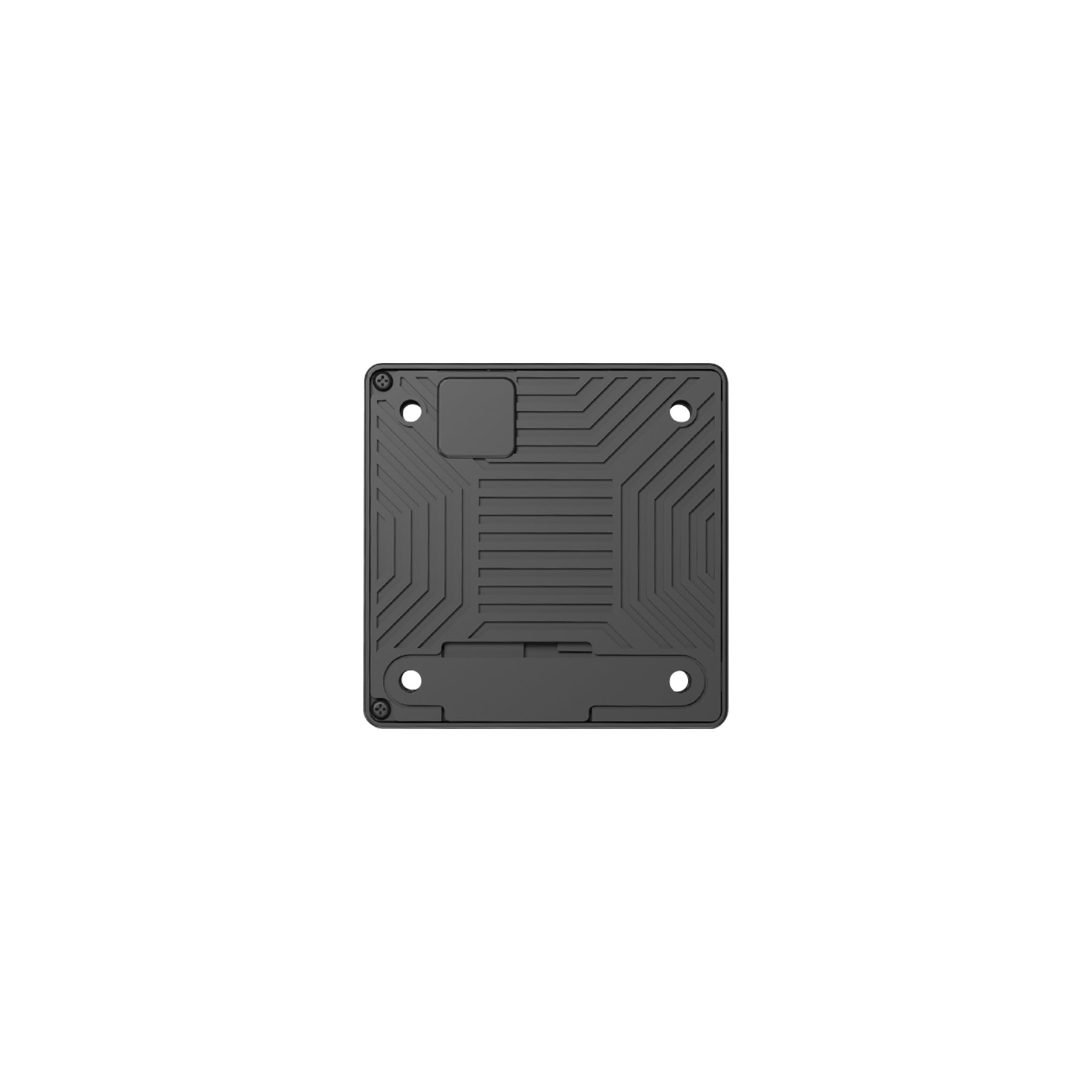

VTX Montaj deliği mesafesi	20*20mm/25*25mm (M2)
Ağırlık	Brüt ağırlık: 38.5g (Antenna dahil değildir)
OSD	Canvas modu
Gecikme	Ortalama gecikme 22ms
Anten	2 (IPEX)

Kılavuzlar

• İndirme Merkezi
• Ay Işığı Kamera Kurulum Kılavuzu

Ürün yardımı veya sipariş desteği için, support@rcdrone.top or ile iletişime geçin https://rcdrone.top/ ziyaret edin.

Ayrıntılar

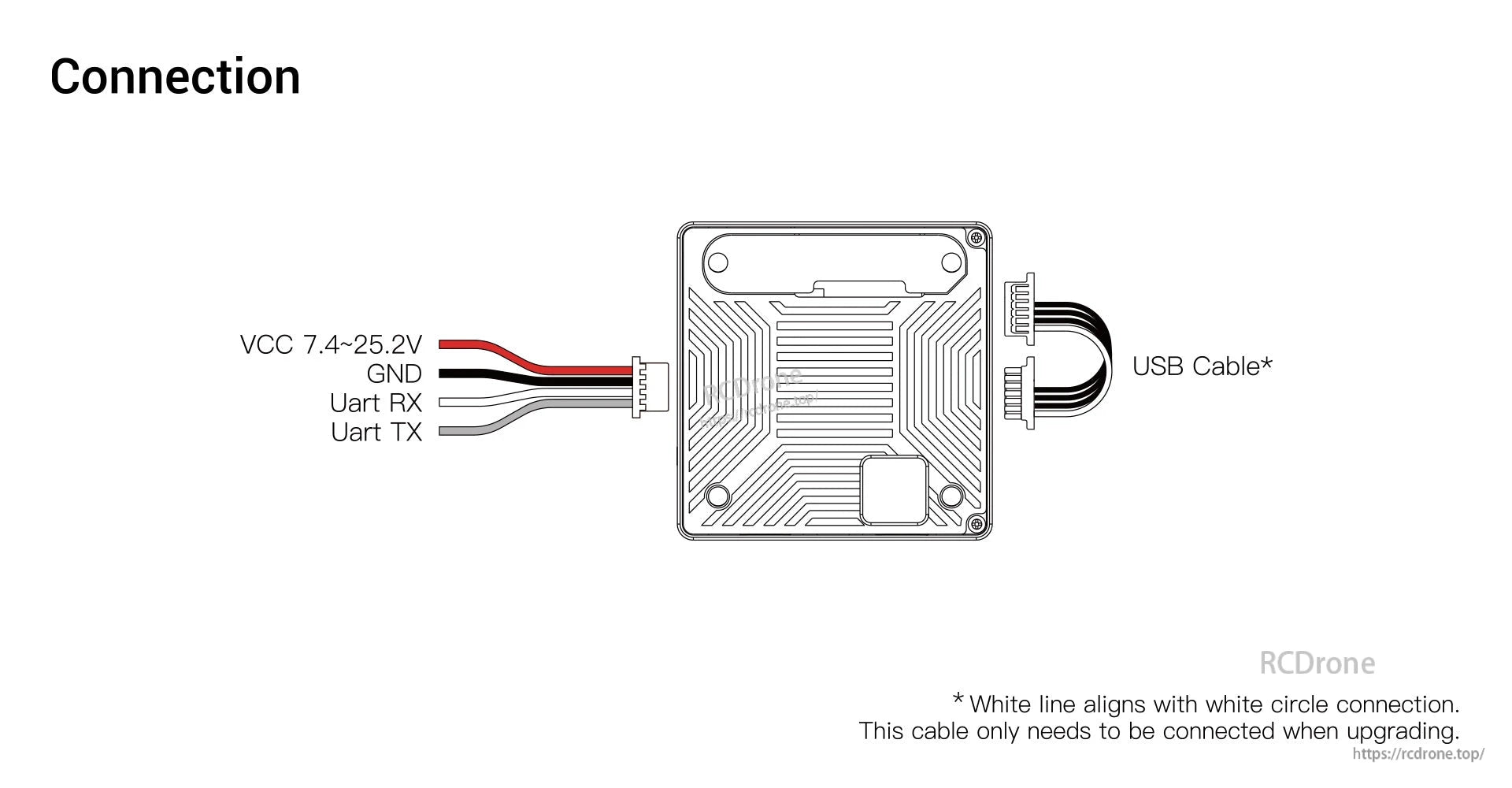

VTX için bağlantı diyagramı: güç, toprak, UART ve yükseltmeler için isteğe bağlı USB kablosu.
