Genel Bakış

Yunshis PLS-K2000 Lazer Mesafe Modülü , 5–2000 m @ %70 yansıtma. değeri için tasarlanmış kompakt, uzun menzilli bir mesafe ölçüm modülüdür. 905 nm Sınıf 1 ışık kaynağını kullanır ve UART üzerinden TTL 3.3 V seri mantık seviyesi ile Arduino, Raspberry Pi, PLC ve MCU platformları gibi kontrol cihazları ile kolay entegrasyon sağlar.

Ana Özellikler

Uzun menzil ölçümü: 5–2000 m @ %70 yansıtma
Çözünürlük: 0.1 m
Kesinlik: ±1 m (≤200 m), ±0.5% (>200 m)
Işık kaynağı: 905 nm Lazer, Sınıf 1
Arayüz: UART, 115200 bps; seri port mantık seviyesi: TTL 3.3 V
Çalışma voltajı: tipik DC +3.3 V; aralık 3.3 V ~ 5 V
Düşük güç tasarım notu: 500 mW @ 3.3 V
Kompakt form faktörü: 25.72 × 24.60 × 13.40 mm; ağırlık ~10 g

Teknik Özellikler

Model	PLS-K2000
Ölçüm Aralığı	5 - 2000 m @ %70 yansıtma
Ölçüm Aralıkları (seri)	2000m / 1500m / 1200m / 800m
Çözünürlük	0.1 m
Mutlak Doğruluk	±1 m (≤200 m), ±0.5% (>200 m)
Çalışma Voltajı	Tipik: DC +3.3 V; Aralık: 3.3 V ~ 5 V
Boş Akım (Laboratuvar Testi)	50 mA @ 5 V; 75 mA @ 3.3 V
Maksimum Çalışma Akımı (Laboratuvar Testi)	230 mA @ 5 V; 386 mA @ 3.3 V
Max Tek Ölçüm Süresi	~0.6 s
Güç Tüketimi	500 mW @ 3.3 V
Boyut	25.72 × 24.60 × 13.40 mm
Ağırlık	~10 g
Işık Kaynağı	905 nm Lazer, Sınıf 1
Çalışma Sıcaklığı	-20 ~ 50 °C
Çevresel Uyum	RoHS
Seri Port Mantık Seviyesi	TTL 3.3 V
İletişim Arayüzü	UART; Baud Hızı: 115200 bps
Bağlantı Tipi	6Pin, 0.8mm aralıklı delik terminalleri
İletişim Etiketleri (belirtilenler)	UART TX, UART RX, VOUT, EN, GND, RST, VIN, PWR_EN, NA
Teknik çizim notları	Referans boyutlar: 26 mm, 24.6 mm, 11.4 mm; montaj notu: 2-M1.4*3; toleranslı boyutlar 13.40 +0.10, 5.70 +0.10, 24.60 -0.10, 25.72 -0.10 (birimler: mm)

Uygulamalar

İnsansı robotlar
Dört ayaklı robotlar
Robot kolları
Ekoskeletonlar
AGV araçları
ARU robotları
UAV yük entegrasyonu
Gimbal kamera sistemleri
Termal görüntüleme sistemi entegrasyonu
Gece görüş cihazı entegrasyonu
Güvenlik izleme sistemleri

Kılavuzlar / Çizimler

Yunshis PLS-K2000 Lazer Mesafe Modülü - Çizim (PDF)

Entegrasyon desteği veya ön satış soruları için, https://rcdrone.top/ ile iletişime geçin veya e-posta gönderin [email protected].

Ayrıntılar

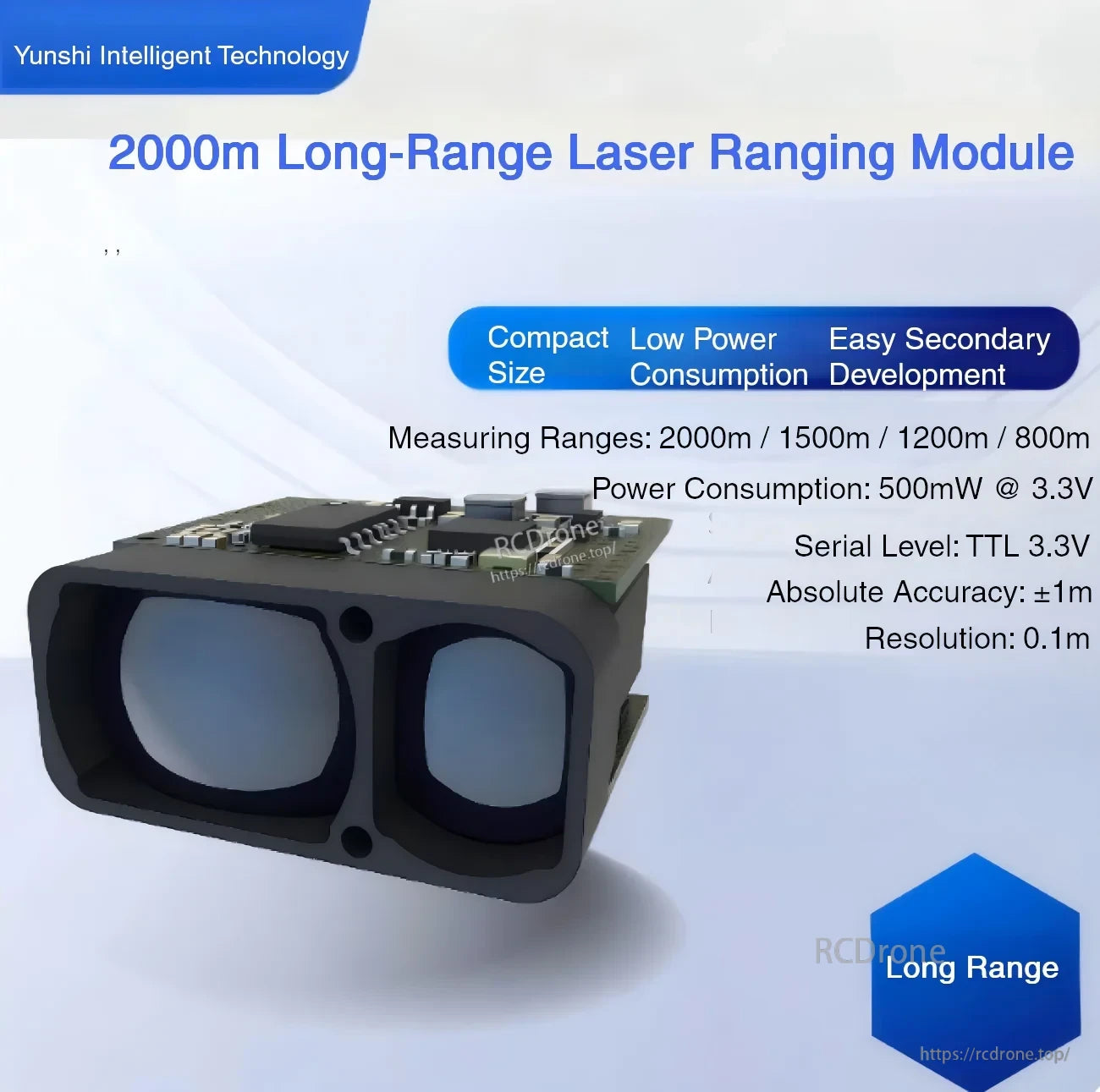

Yunshis PLS-K2000 2000 m laser ranging module, 905 nm Class 1, UART TTL 3.3 V low-power sensor

Uzun menzilli robotik mesafe ölçümü için tasarlanan PLS-K2000, kolay kontrolcü entegrasyonu için kompakt bir ayak izi ile UART TTL 3.3 V çıkışını birleştirir.

Application examples for the long-range laser ranging module: security monitoring, gimbal camera, thermal imaging, UAV, night vision

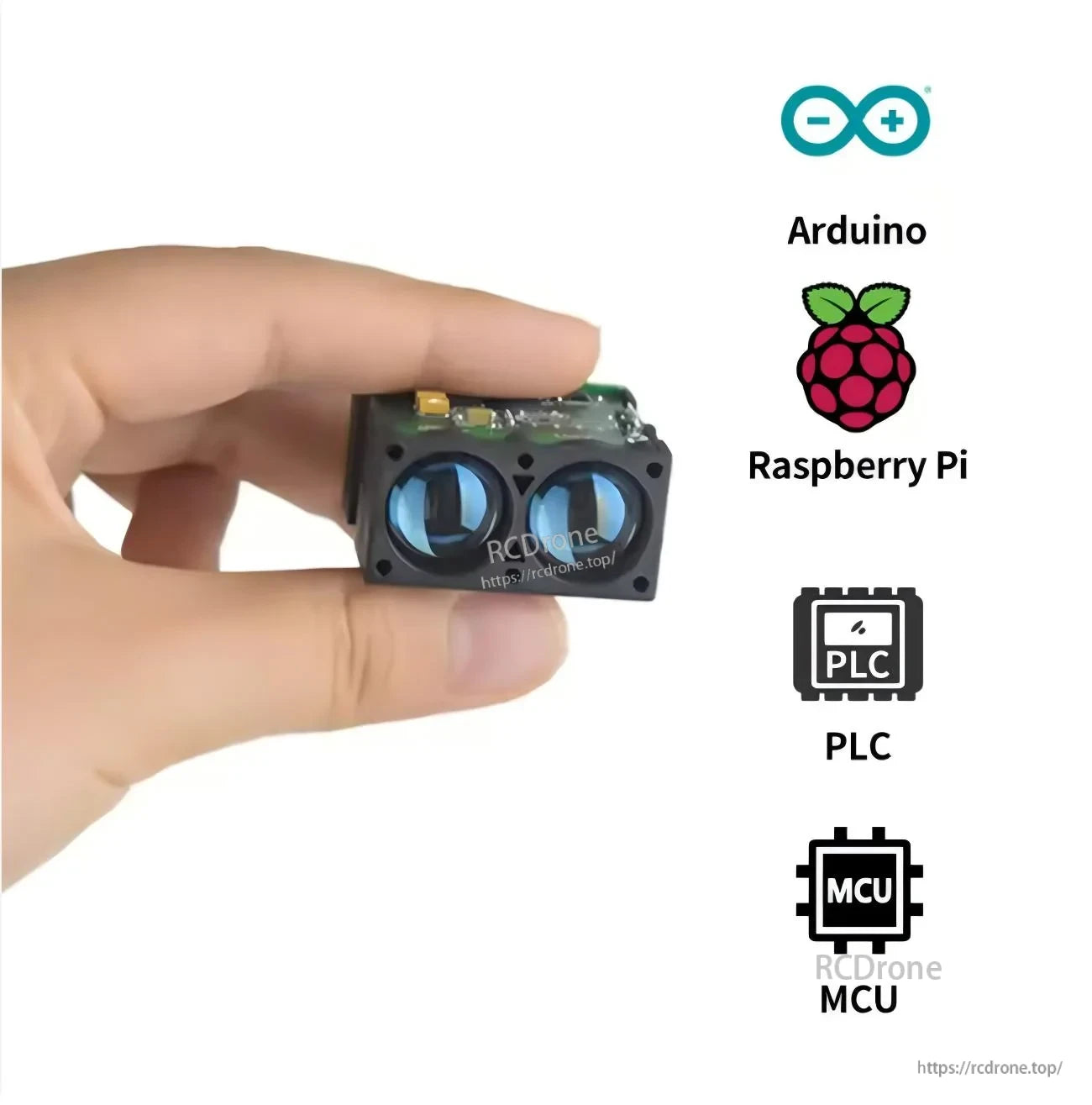

Compact PLS-K2000 laser range sensor held in hand, with Arduino, Raspberry Pi, PLC and MCU integration icons

UART seri verisi TTL 3.3 V, modülü Arduino, Raspberry Pi, PLC ve MCU tabanlı tasarımlar için basit bir uyum sağlar.

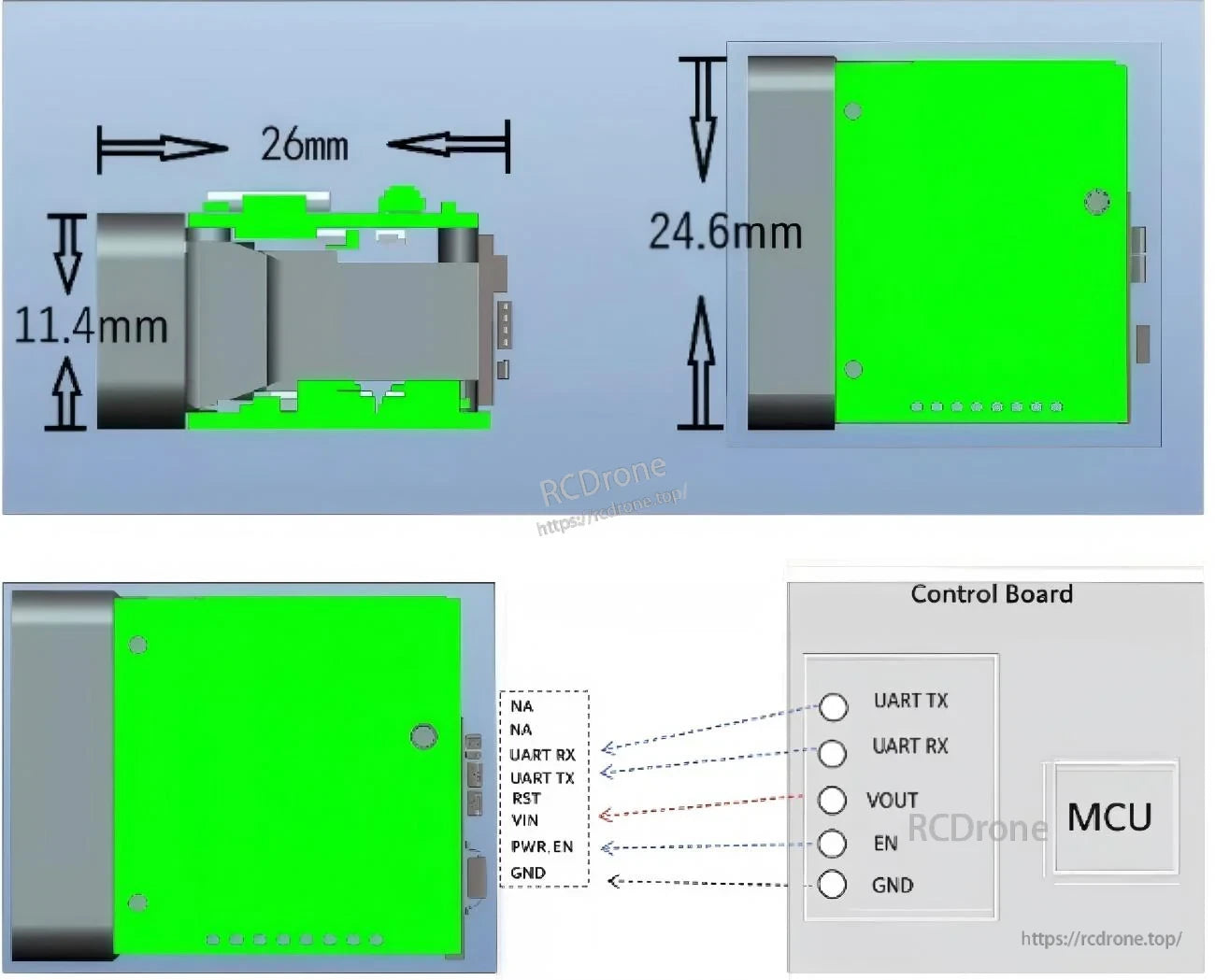

PLS-K2000 module outline dimensions and 6-pin connector wiring map for UART TX/RX, power, enable and ground

Mekanik boyutlandırma ve pin eşleştirme, TX/RX, güç ve kontrol sinyalleri için muhafaza düzeni ve kablolamayı hızlandırmaya yardımcı olur.

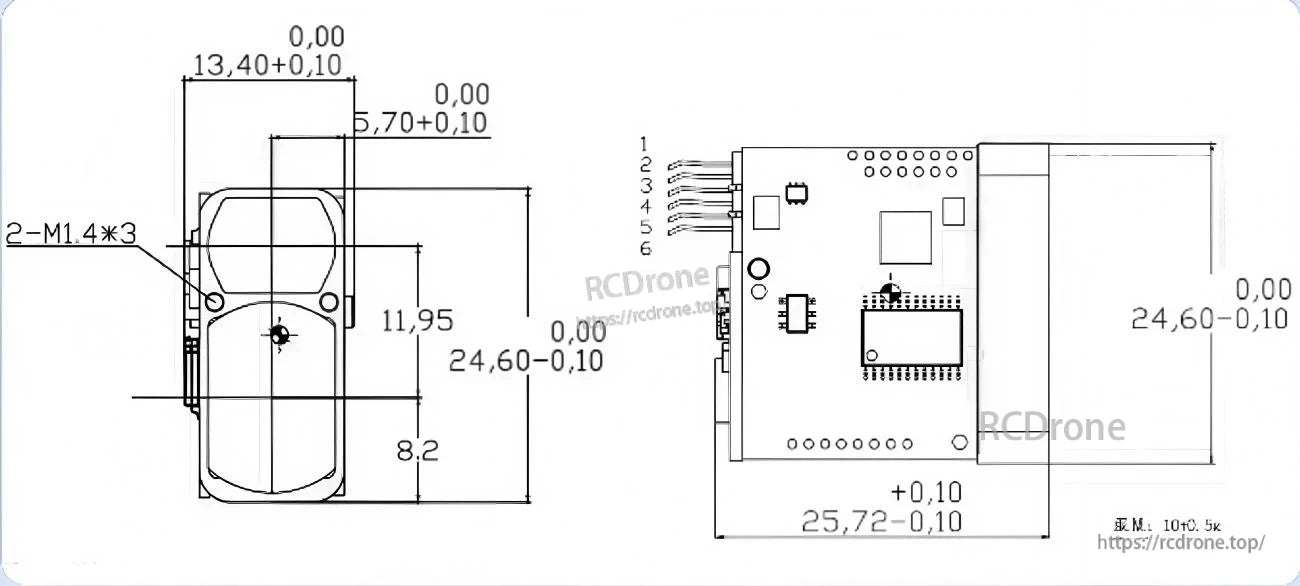

Detailed mechanical drawing of the PLS-K2000 laser ranging module with 25.72 × 24.60 mm footprint and mounting notes
