Yunshis S20 Lazer Mesafe Sensörü 0.03–22 m, IP65, 9–35 V, Ekran, PNP/RS485/4–20 mA/UART
Yunshis S20 Lazer Mesafe Sensörü 0.03–22 m, IP65, 9–35 V, Ekran, PNP/RS485/4–20 mA/UART
Yunshis
Teslim alım stok durumu yüklenemedi
Genel Bakış

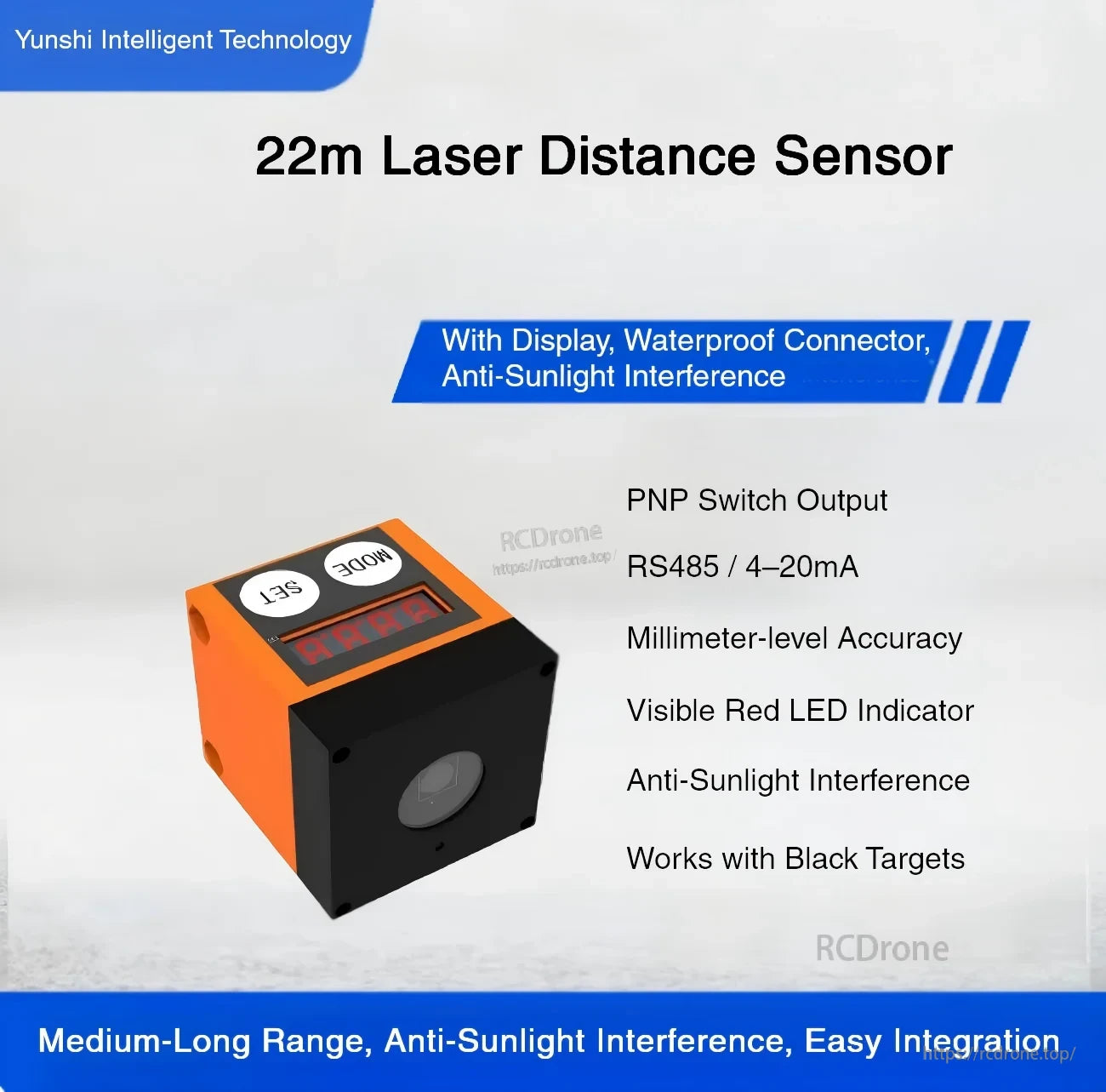

Yunshis S20, 22 m'ye kadar orta ve uzun mesafe ölçüm için tasarlanmış bir lazer mesafe sensörüdür. Dahili sayısal ekran, su geçirmez konektör ve dış mekan kullanımı için güneş ışığı parazitine karşı koruma özelliklerine sahiptir. S20 serisi, farklı entegrasyon gereksinimlerini desteklemek için birden fazla çıkış/arayüz seçeneği (PNP, RS485, 4–20 mA, UART) sunmaktadır.
Ana Özellikler
- Ölçüm aralığı: 0.03–22 m (160 kLux ortam ışığında 15 m, %10 yansıtıcılı siyah hedefte 20 m)
- Ölçüm frekansı: 1–1000 Hz (varsayılan 100 Hz)
- Çoklu hedef tespiti: Çift Zirve
- Sıcaklık telafisi: Evet
- Yansıtıcılık kalibrasyonu: Evet (farklı renk hedefler için sapma < 5 mm)
- Güneş ışığına dayanıklıdır; koyu/siyah hedeflerde çalışır
- Çalışma lazeri: 905 nm, Sınıf 1; gösterge lazeri: 635 nm, Sınıf 2
- Endüstriyel koruma derecesi: IP65
- Hizmet ömrü 50,000 saati aşar
Teknik Özellikler
| Maks.ölçüm mesafesi | 22 m |
| Güçlü ışık performansı | 15 m @ 160KLux güçlü ışık |
| Karanlık hedef performansı | 20 m @ siyah hedefin %10 yansıtma oranı |
| Ölçüm frekansı | 1–1000 Hz (Varsayılan 100 Hz) |
| Tekrar edilebilirlik | ±8.0 mm @ 50–2000 mm |
| Tekrar edilebilirlik | ±20.0 mm @ 2000–6000 mm |
| Tekrar edilebilirlik | ±30.0 mm @ 6000–20000 mm |
| Mutlak doğruluk | ±20.0 mm @ 200–2000 mm; Kör alan 20–200 mm büyük hata ile |
| Mutlak doğruluk | ±30.0 mm @ 2000–6000 mm |
| Kesin doğruluk | <%1 @ 6000–20000 mm |
| Çoklu hedef tespiti | Çift Zirve |
| Isı telafisi | Evet |
| Yansıtma kalibrasyonu | Evet, sapma < 5 mm farklı renk hedefler için |
| Kör bölge | 0.03 m |
| Çalışma lazeri | 905 nm, Sınıf 1 | Görüş açısı | <2° |
| Spot boyutu | Çap 3.5 cm @ 1 m; Çap 11.5 cm @ 5 m; Çap 23 cm @ 10 m; Çap 50 cm @ 20 m |
| Gösterge lazer | 635 nm, Sınıf 2 |
| Çalışma sıcaklığı | -20 ile 50 °C |
| Depolama sıcaklığı | -40 ile 85 °C |
| IP derecelendirmesi | IP65 |
| Çalışma voltajı | DC +9–35 V |
| Çalışma akımı | 107 mA @ 12 V (Gösterge Lazer Açık) |
| Çalışma akımı | 103 mA @ 12 V (Gösterge Lazer Kapalı) |
| Ters polarite koruması | Evet |
| İzolasyon | Evet |
| Arayüz / çıkış seçenekleri (S20 serisi) | S20-P (PNP); S20-R (RS485, Modbus RTU); S20-R1 (4–20 mA); S20-T (UART) |

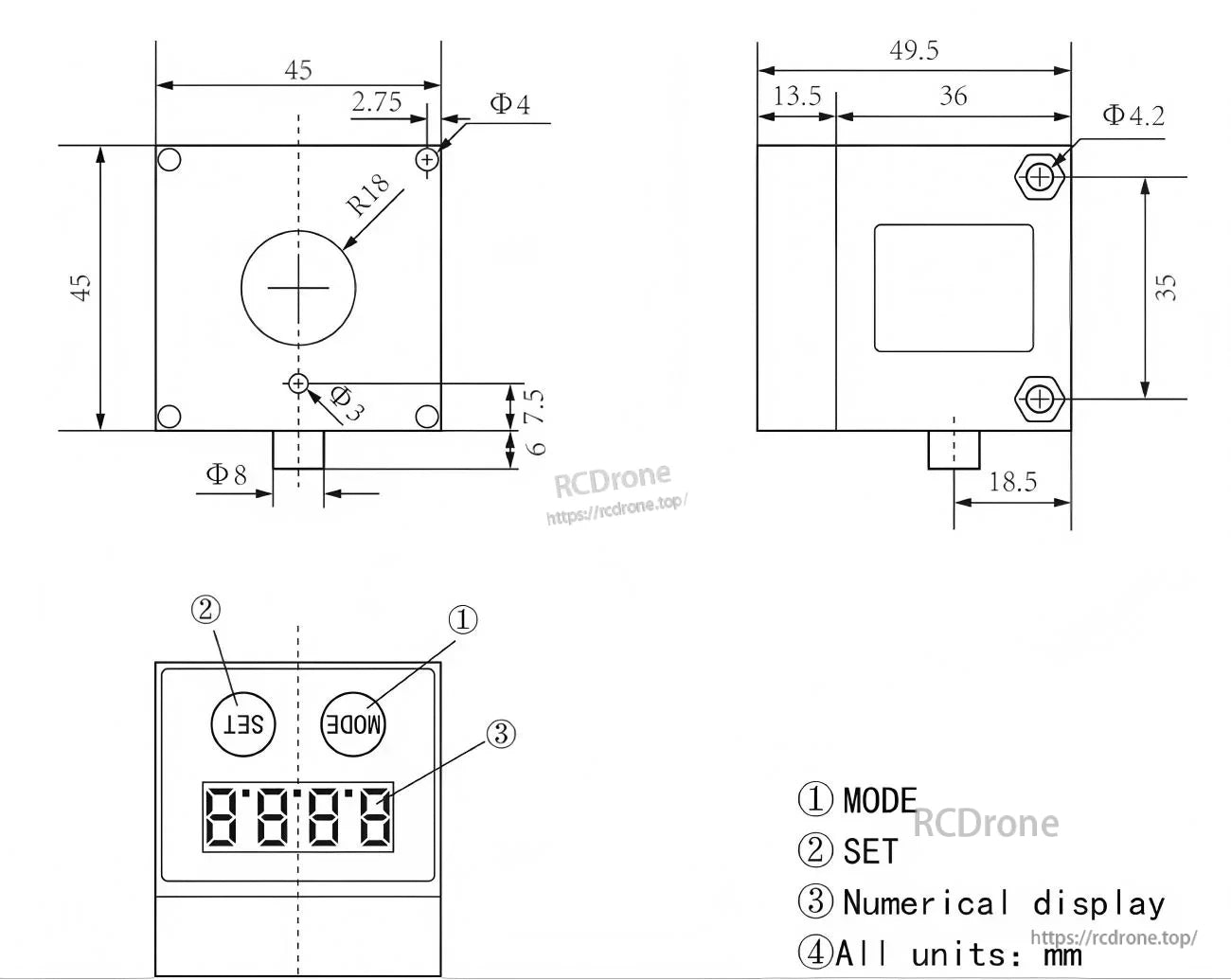

Mekanik (Çizim Notları)
- Tüm birimler: mm
- Ön görünüm boyutları: 45 x 45
- Yan görünüm toplam uzunluğu: 49.5
- Ek işaretli boyutlar/özellikler: 13.5, 36, 35, 18.5, 2.75, R18, Dia 4, Dia 4.2, Dia 3, Dia 8

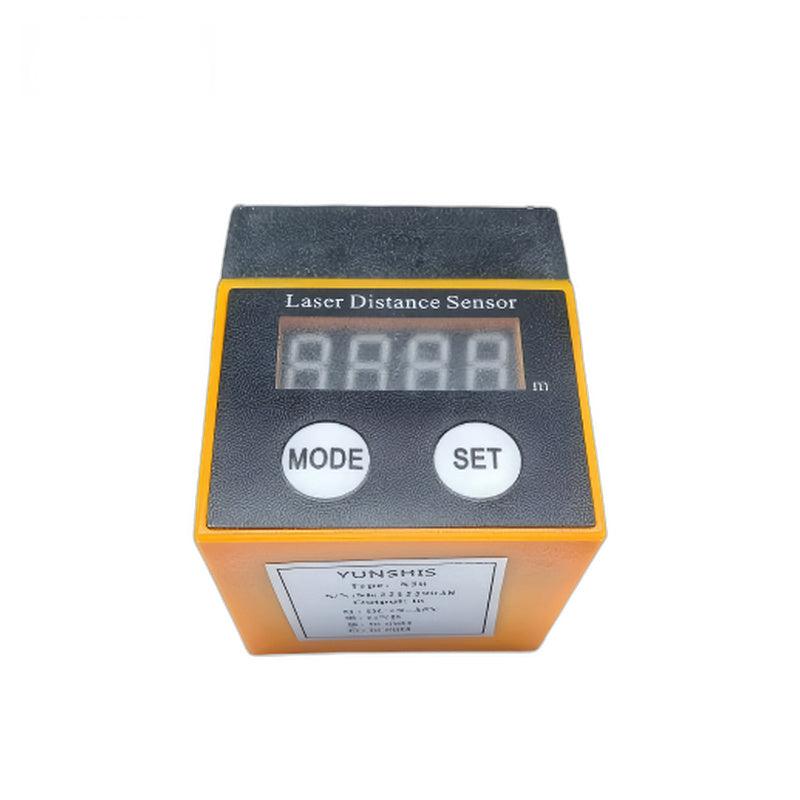

- Üst panel: MODE butonu, SET butonu, sayısal gösterim
Uygulamalar
- İnsansı robotlar, dört ayaklı robotlar, dış iskeletler
- Robotik kollar
- AGV araçları, ARU robotları
- Mimarlık ve mühendislik
- Drone ve havacılık
- Akıllı ev ve güvenlik sistemleri
- Sıvı seviye izleme
- Depo otomasyonu
- Robotik teknoloji ve genel otomasyon
Arayüz seçimi ve entegrasyon desteği için iletişime geçin [email protected] or ziyaret edin https://rcdrone.top/.
Kılavuzlar / Belgeler
Ayrıntılar

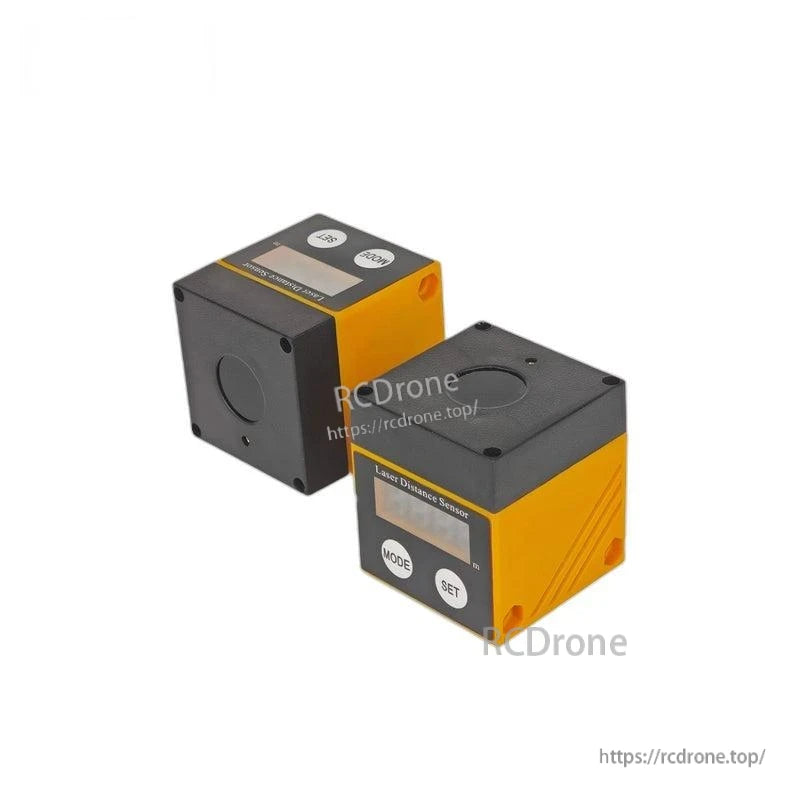

Yunshis S20 lazer mesafe sensörü, 22 m'ye kadar dış mekan kullanımı için hazır aralık ile entegre bir sayısal gösterimi birleştirir.
Endüstriyel entegrasyon için tasarlanan S20 modülü, IP65 koruma ve geniş 9–35 V çalışma voltajını destekler.
Güneş ışığında ve karanlık hedeflerde stabil mesafe ölçümü, S20 serisini mobil robotlar ve dış mekan sistemleri için pratik bir seçim haline getirir.
Kontrol yığınınıza uygun çıkışı seçin; S20 serisinde PNP, RS485 (Modbus RTU), 4–20 mA veya UART varyantları bulunmaktadır.

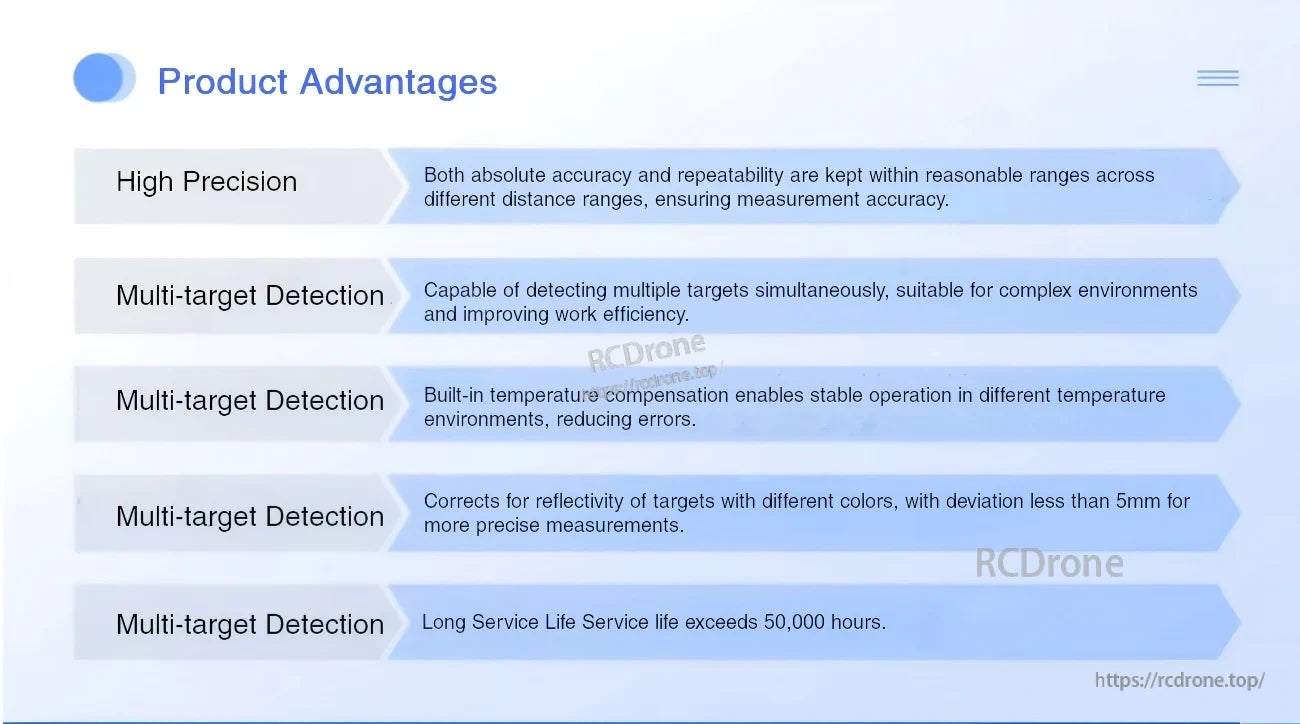

Birden fazla hedef tespiti, sıcaklık telafisi ve yansıtıcılık kalibrasyonu gibi özellikler, değişen koşullar altında güvenilir sonuçlar elde etmeye yardımcı olur.
Yaygın kullanım alanları arasında dronlar, akıllı güvenlik, sıvı seviyesi izleme ve depo otomasyonu bulunmaktadır.

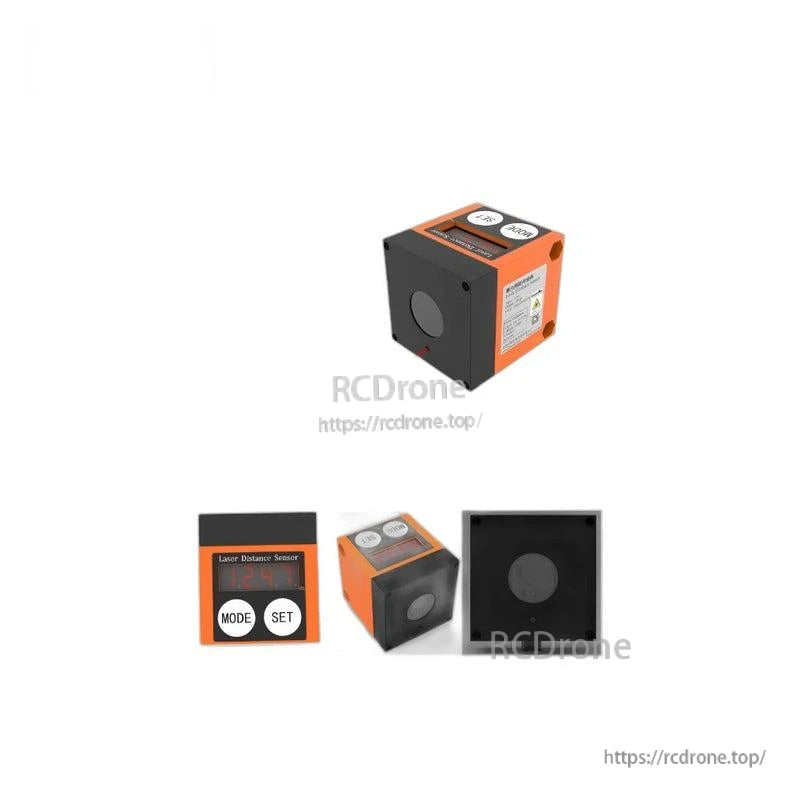

Montaj boyutları ve ön panel kontrolleri (MODE/SET ile sayısal ekran) basit kurulum ve ayar desteği sağlar.
