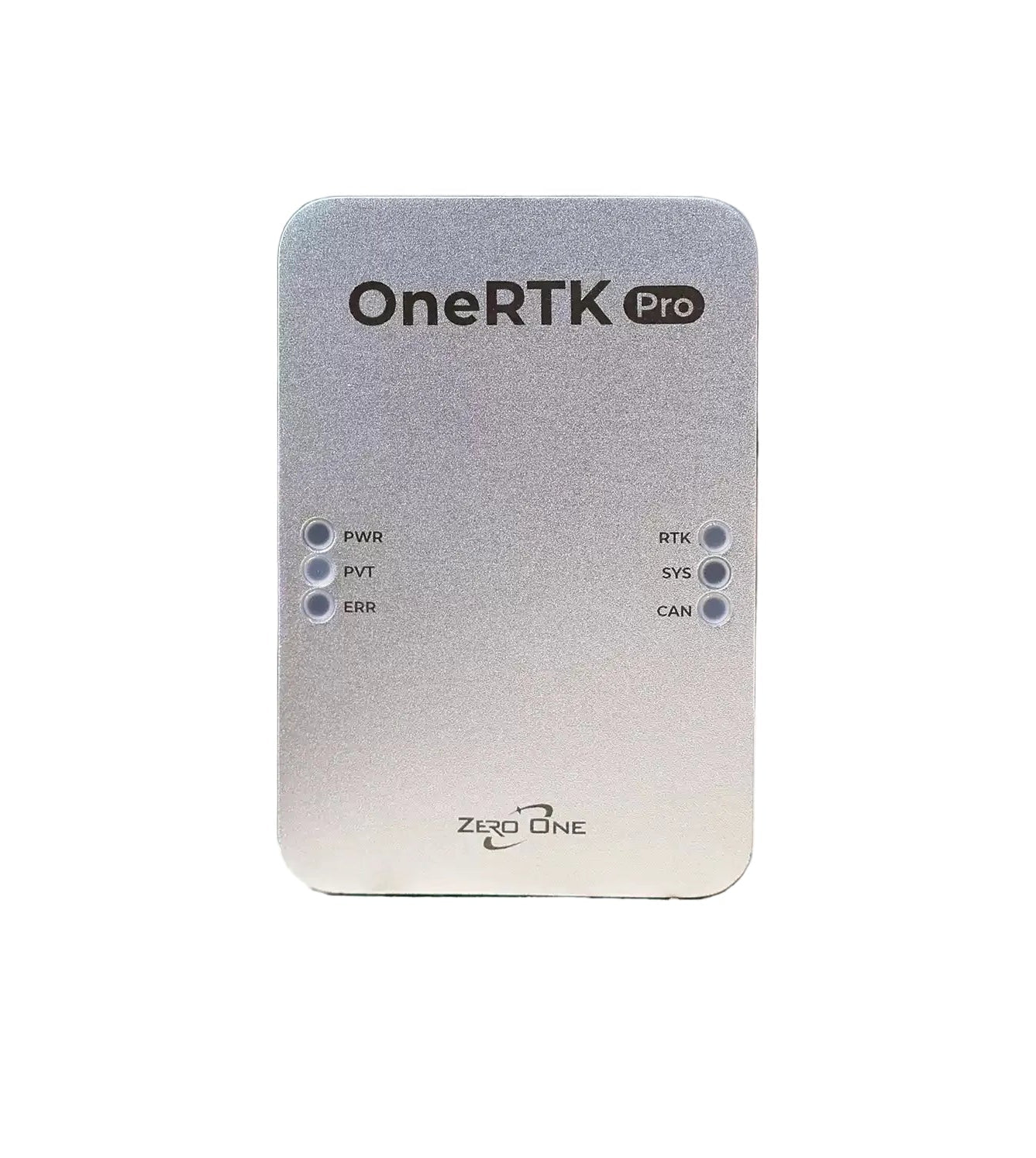

ZeroOne OneRTK Pro GNSS Yönlendirme Modülü, Çift Antenli RTK, 20Hz, 0.6 cm + 0.5 ppm, DroneCAN

Genel Bakış

ZeroOne OneRTK Pro, 20Hz'de yüksek hassasiyetli konum ve yön verisi çıkışı sağlamak üzere tasarlanmış çift antenli bir RTK GNSS yön modülüdür. AIM+ parazit önleme teknolojisi ve sivil sinyal navigasyon mesajı kimlik doğrulama (OSNMA) özellikleri ile çok frekanslı, çok takımyıldızı izlemeyi destekler ve sinyal bütünlüğünü artırır.

Ana Özellikler

• Çift antenli GNSS yön çıkışı (yön hassasiyeti: 0.15° 1 m anten aralığında)
• Desteklenen uydu sinyallerinin eşzamanlı takibi için 789 donanım kanalı
• 20Hz navigasyon yenileme hızı
• Otomatik koruma işleme ile parazit tespiti ve aldatma koruması
• Çoklu yol azaltma (doğrudan ve yansıtılan sinyalleri ayırt eder)
• Yüksek titreşim ve darbe ortamlarında kararlı takip
• İyonosfer scintillation izleme ve bastırma yetenekleri
• Alici Otonom Bütünlük İzleme
• DroneCAN iletişimi; ArduPilot/PX4 ile uyumlu

Müşteri hizmetleri ve dokümantasyon desteği için support@rcdrone.top or ile iletişime geçin https://rcdrone.top/.

Özellikler

Pinout

• Anten konektörleri: ANA ANT, KÖLE ANT
• UART port pinleri: GND, NC, NC, TX2, RX2, 5V
• İki CAN portu (CAN1/CAN2): 5V, CAN P, CAN N, GND
• Kasa üzerinde gösterilen USB Type-C portu

İçindekiler

Ürün resimlerinde iki paket listesi gösterilmektedir:

Paket listesi (gösterilen)

• Bir RTK Pro modülü
• CAN/I2C kablosu
• TELEM kablosu (30 cm)
• Type-C kablosu
• Anten uzatma kabloları x2
• Silindirik antenler x2
• Sertifika kartı (gösterilen)

Anten braketleri ile paket listesi (gösterilen)

• Yukarıdaki tüm öğeler
• Anten braketleri x2

Uygulamalar

• Yüksek hassasiyetli RTK konumlandırma ve ArduPilot/PX4 otonom pilot sistemleri için çift anten yönlendirmesi
• Doğru yön verisi gerektiren ölçüm ve haritalama iş akışları
• Güvenilir yönlendirme gerektiren mobil kalkış ve iniş senaryoları

Kılavuzlar

• OneRTK Pro belgeleri

Ayrıntılar

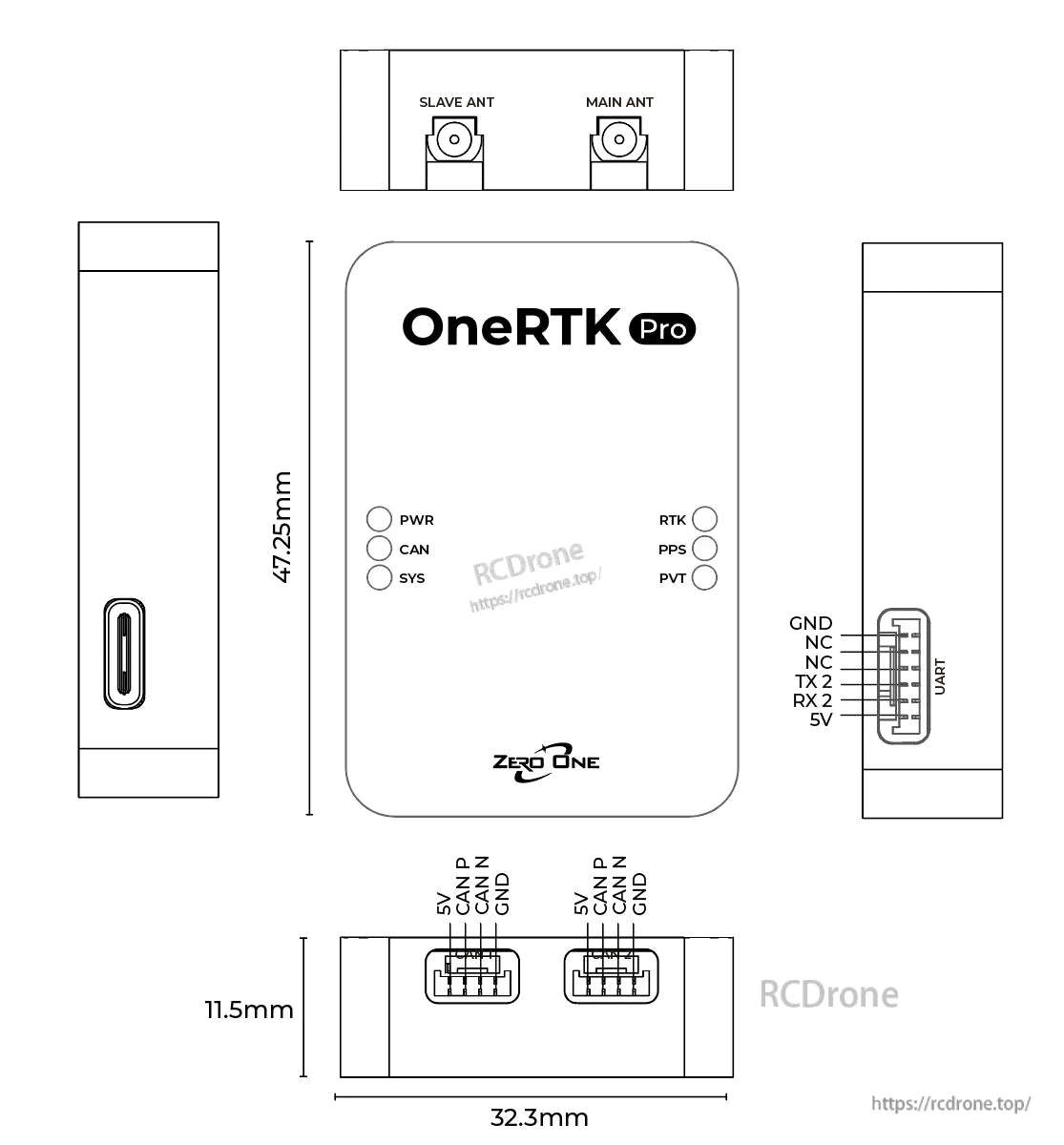

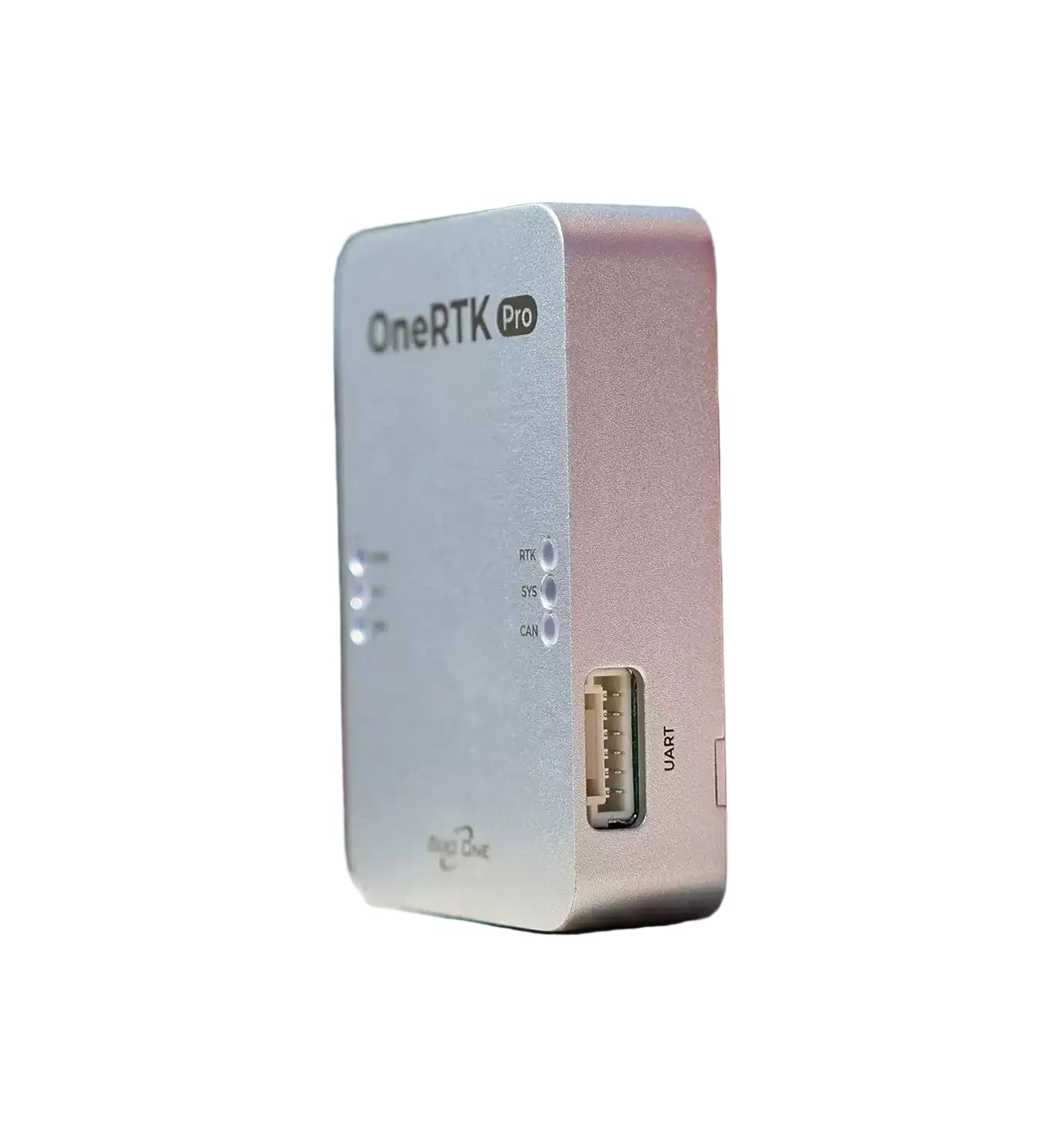

Anten portları, gösterge LED'leri, UART ve CAN konektörleri ile OneRTK Pro GNSS cihazı; boyutlar: 47.25mm x 32.3mm x 11.5mm.

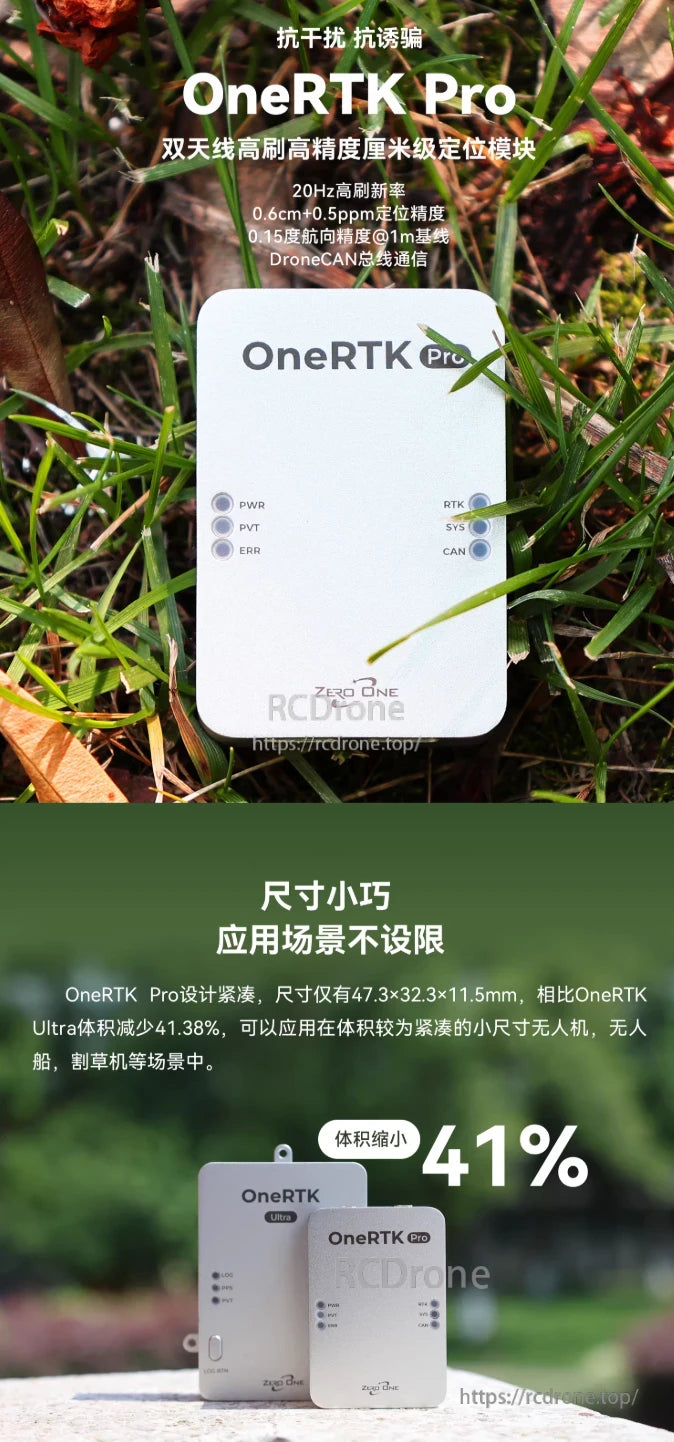

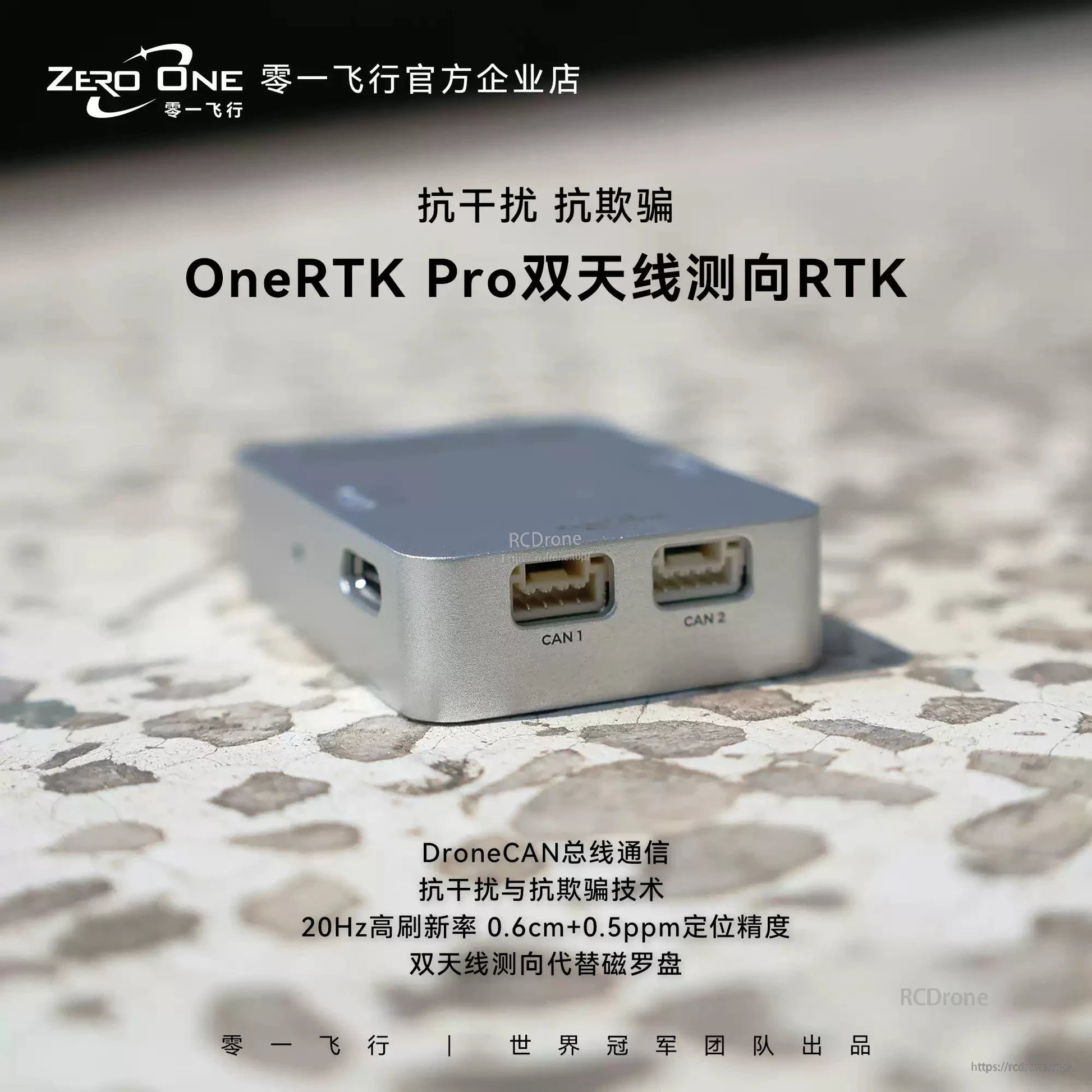

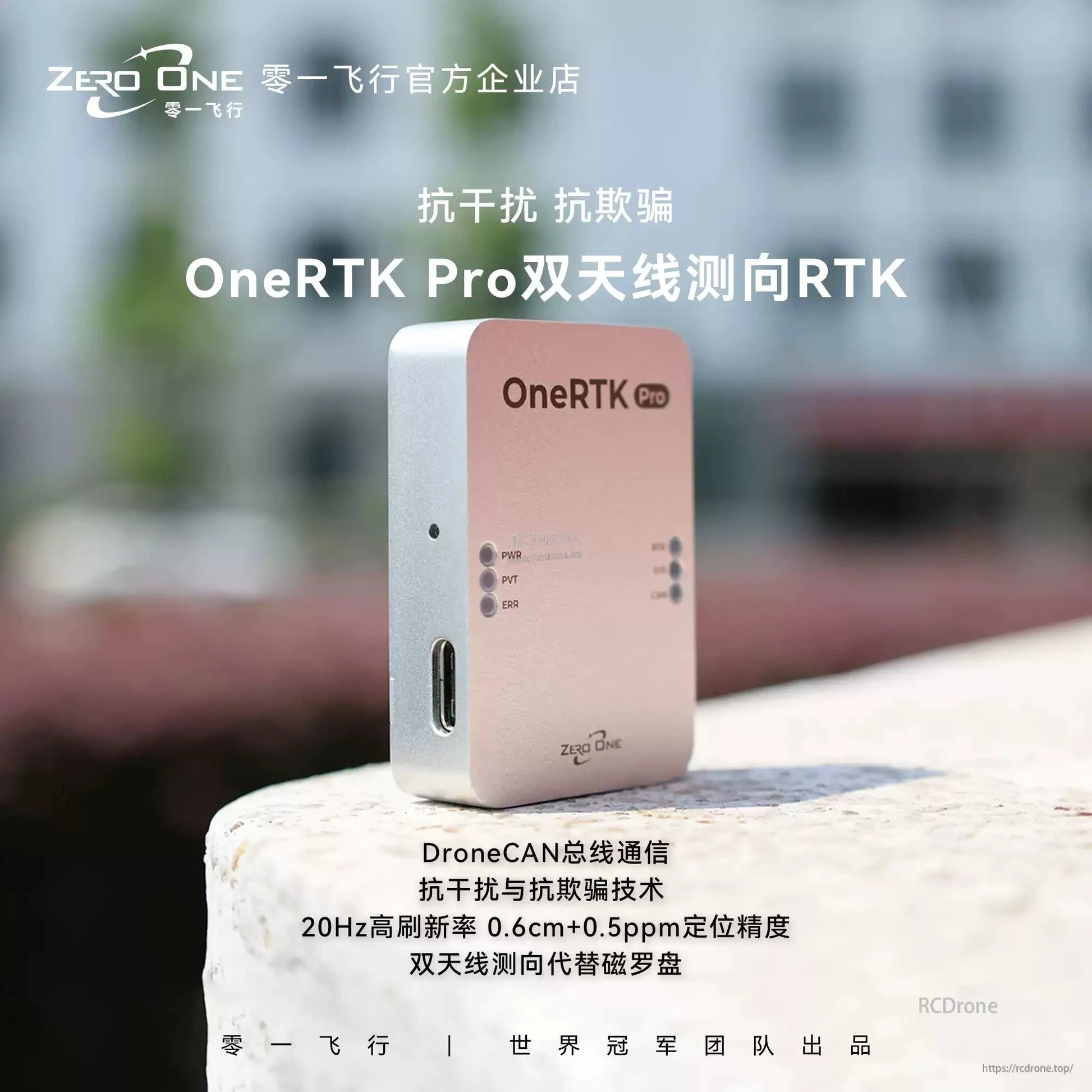

OneRTK Pro, yüksek hassasiyetli santimetre seviyesinde konumlandırma, 20Hz yenileme hızı, kompakt tasarım (47.3x32.3x11.5mm) ile Ultra'dan %41 daha küçük, dronlar, botlar ve çim biçme makineleri için idealdir. Çift anten, parazit önleme ve DroneCAN iletişimi özelliklerine sahiptir.

OneRTK Pro, çift antenli 20Hz yenileme, güçlü parazit direnci, 789 donanım kanalı sunar, 70'ten fazla uydunun takibini yapar, 0.6cm+0.5ppm RTK hassasiyetine ulaşır, ölçüm ve kaldırma uygulamaları için idealdir.

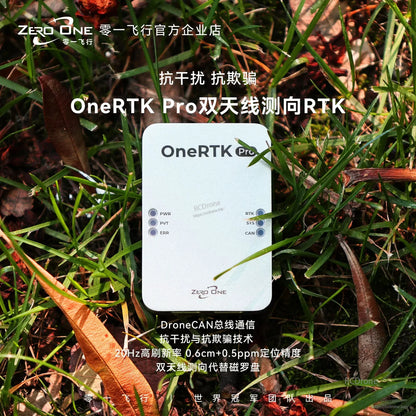

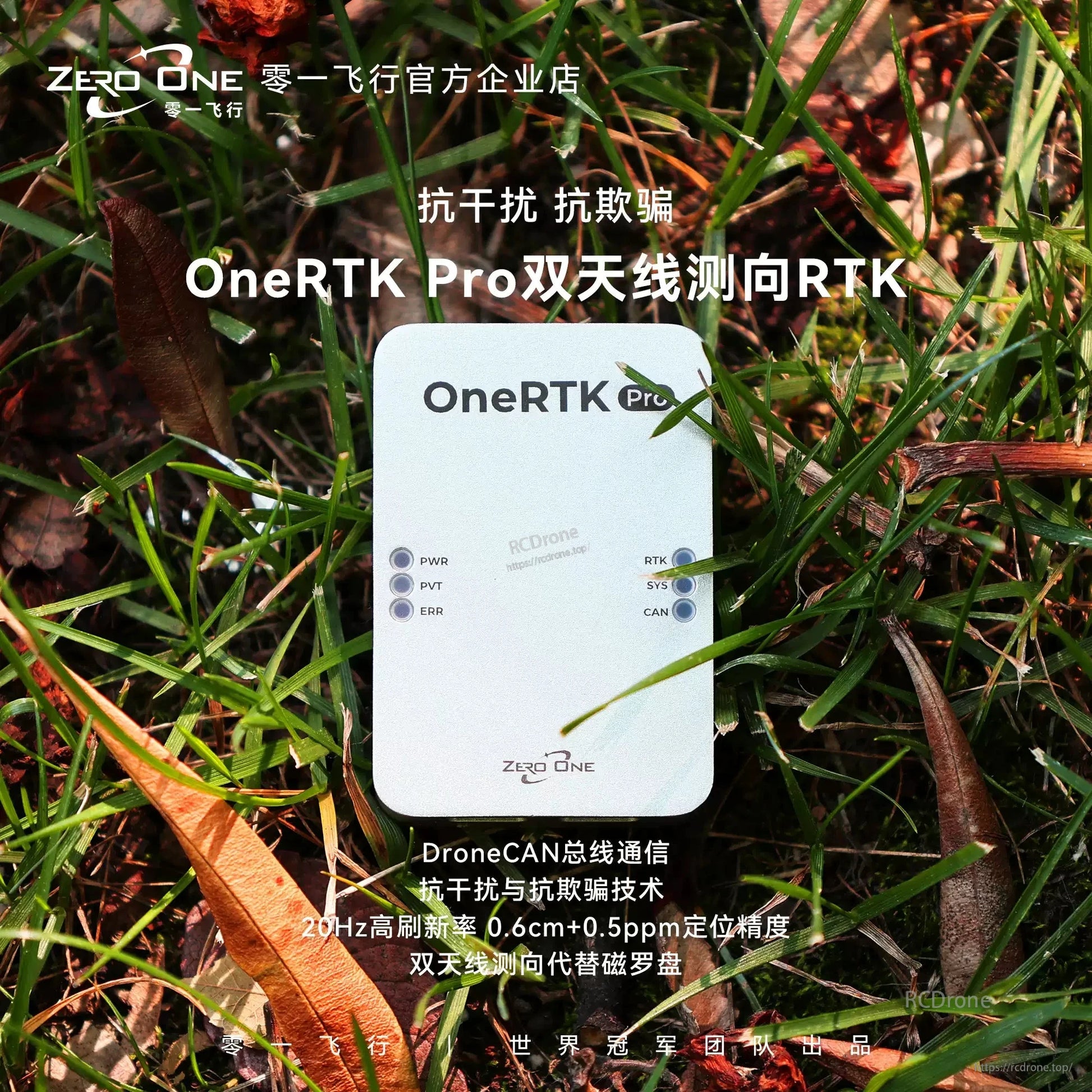

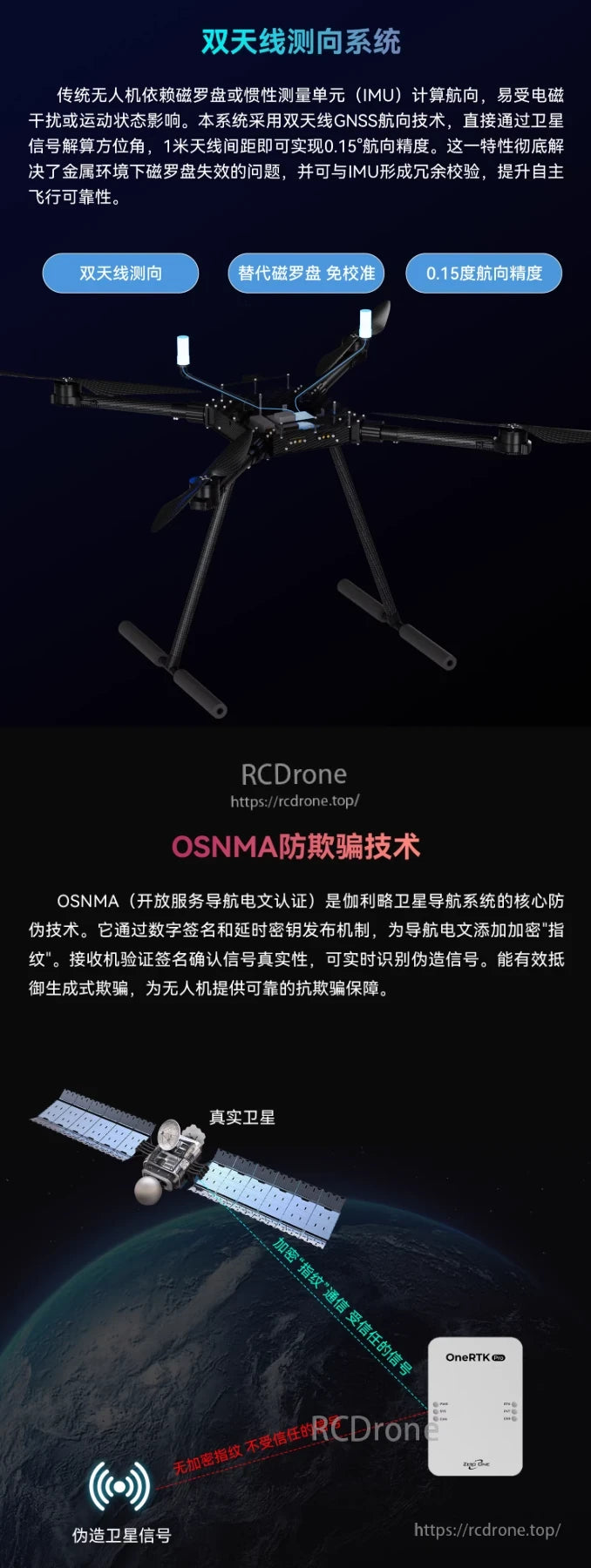

Çift antenli GNSS navigasyonu, pusulaların yerini alarak 0.15° yön doğruluğu sağlar. OSNMA sahtecilik önleme, dijital imzalar aracılığıyla sinyalin doğruluğunu garanti eder, dronların sahte sinyallere karşı güvenilirliğini artırır.

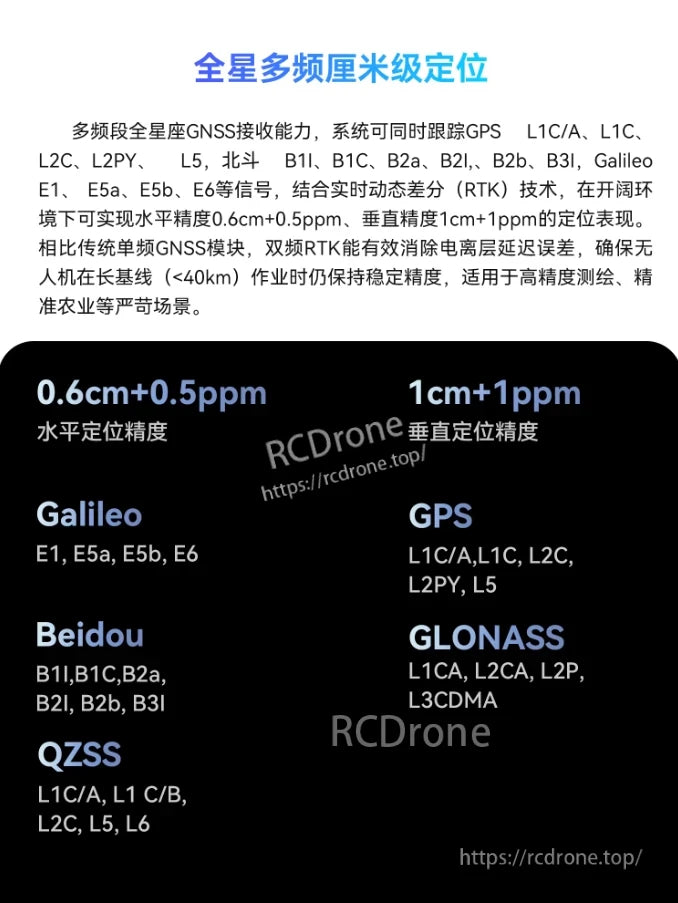

ZeroOne OneRTK Pro, santimetre seviyesinde konumlandırma sağlayan çok frekanslı GNSS sinyallerini destekler. Yatay doğruluk: 0.6cm+0.5ppm; dikey: 1cm+1ppm. RTK teknolojisi kullanarak hassas haritalama ve tarım için idealdir.

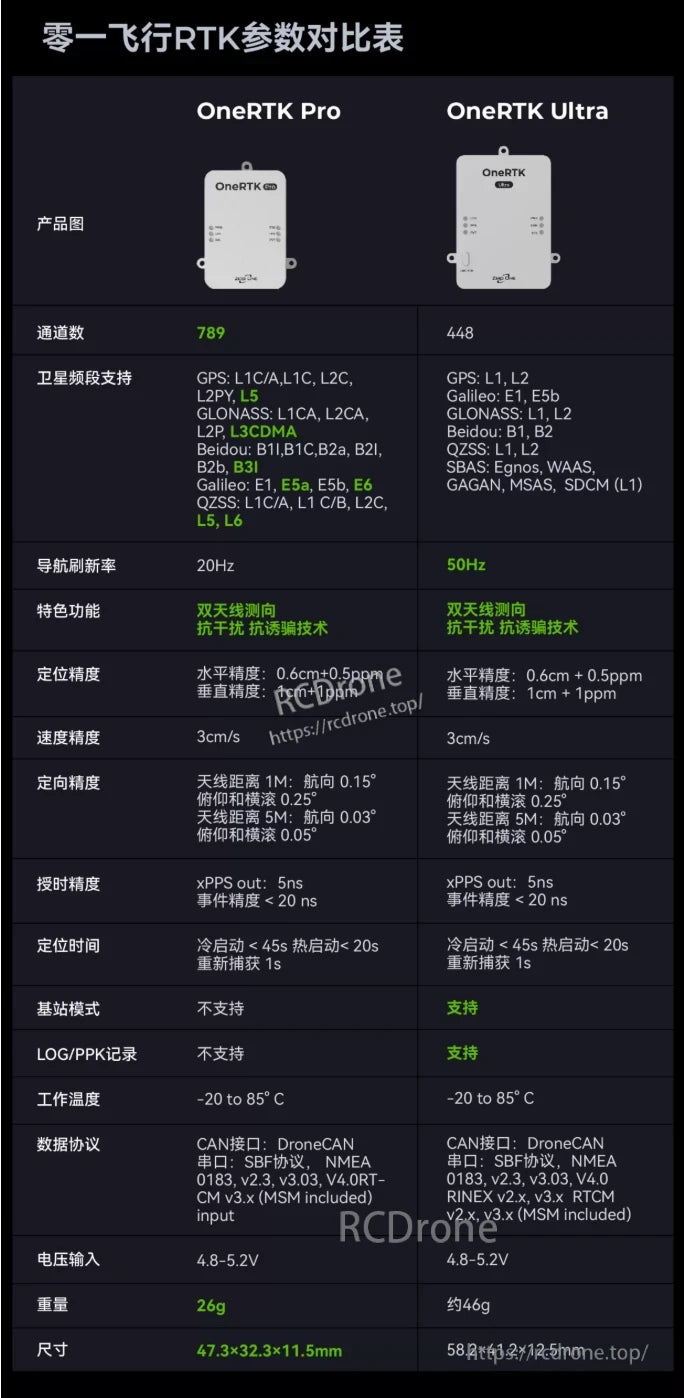

OneRTK Pro ve Ultra karşılaştırması: Pro 789 kanal, 20Hz güncelleme, 26g ağırlığa sahiptir; Ultra 448 kanal, 50Hz, 46g sunar, baz istasyonu modunu ve LOG/PPK'yı destekler. Her ikisi de çift antenli parazit önleme teknolojisine sahiptir.

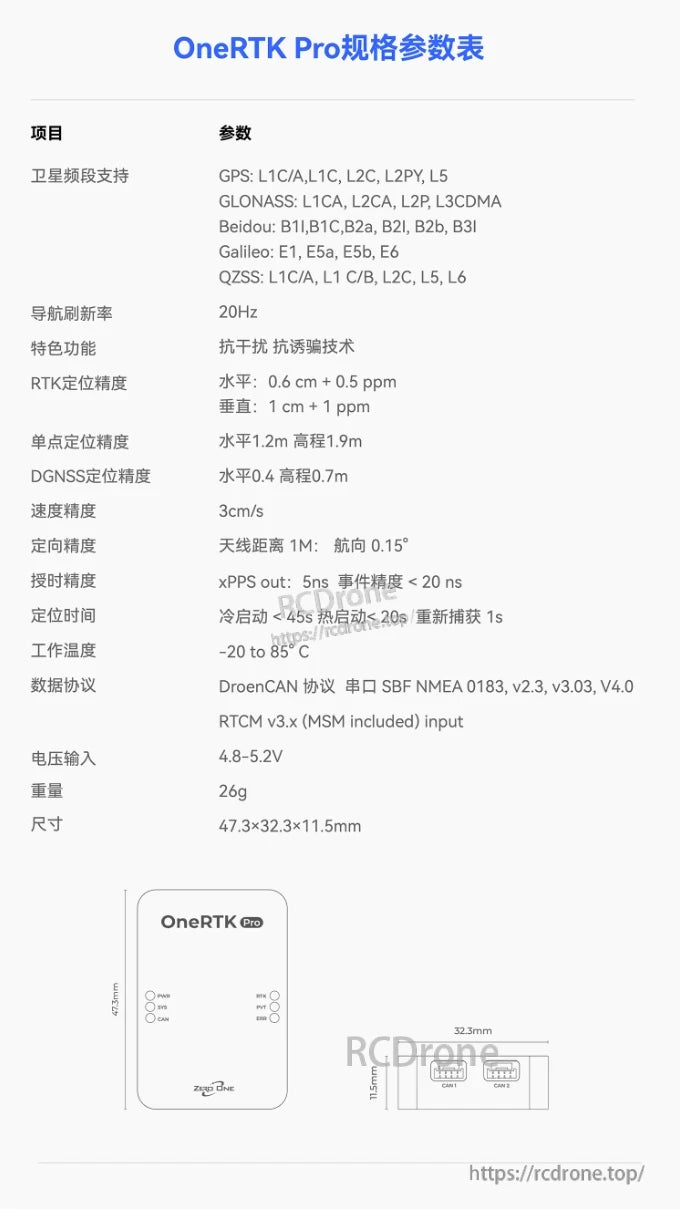

OneRTK Pro çoklu GNSS'i destekler, 20Hz yenileme, RTK hassasiyeti 0.6cm+0.5ppm yatay, 1cm+1ppm dikeydir. Parazit önleme, DGNSs hassasiyeti, 3cm/s hız, -20°C ile 85°C arasında çalışma, 26g ağırlık, kompakt boyut özelliklerine sahiptir.

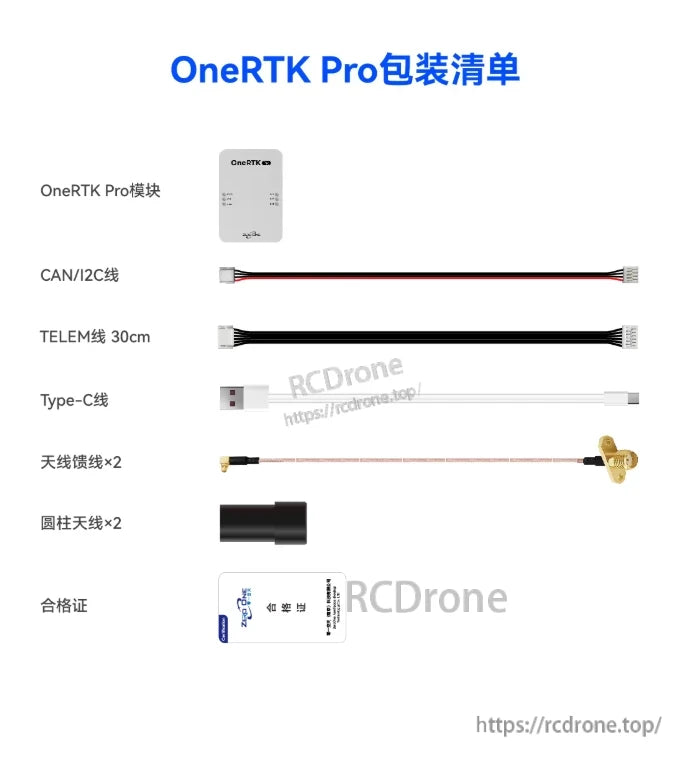

OneRTK Pro paketi modül, kablolar, antenler ve sertifika içerir, kolay tanımlama ve kurulum için görsellerle birlikte gelir.

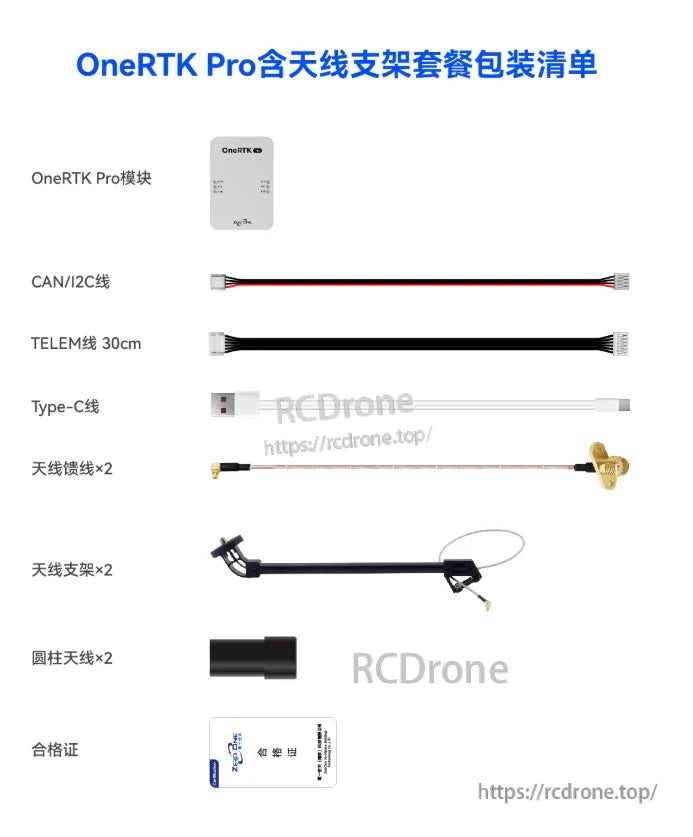

OneRTK Pro GNSS kiti modül, kablolar, antenler, montajlar ve sertifika içerir. Birden fazla bağlantı seçeneği ve aksesuar ile hassas konumlandırma için tasarlanmıştır.
