Axisflying M80Q GPS模組含指南針（IST8310）GNSS 適用於FPV Freestyle & 長距離，25×25×6毫米，18 Hz，-166 dBm
Axisflying M80Q GPS模組含指南針（IST8310）GNSS 適用於FPV Freestyle & 長距離，25×25×6毫米，18 Hz，-166 dBm
Axisflying
定價
$39.00 USD
定價
售價
$39.00 USD
單價
每
已包含稅額。
結帳時計算運費。
無法載入取貨服務供應情況
概述
Axisflying M80Q 是一款緊湊型 GPS 模組，內建電子羅盤 (IST8310)，專為 FPV 自由飛行和長距離無人機應用而設計。這款 GNSS 接收器支持 GPS、BDS（北斗）、Galileo、QZSS 和 SBAS，提供快速獲取、強大的 -166 dBm 追蹤靈敏度以及可靠的 1PPS 定時，適用於無人機、機器人、遙控和其他嵌入式項目。
主要特點
- GNSS 支援：GPS + BDS (北斗) + Galileo + SBAS + QZSS
- 集成 IST8310 電子羅盤 (I2C SCL/SDA)
- 行業領先的導航靈敏度：-166 dBm (跟蹤)
- 更新速率高達 18 Hz (默認 1 Hz)
- 冷啟動：27 秒；熱啟動/輔助啟動：1 秒
- 72 個搜索通道
- NMEA 和 UBX 輸出；TTL 等級串行
- 波特率從 4800 bps 到 921600 bps (默認 38400 bps)
- 可充電 3V 鋰備用電池
- 電源和固定指示 LED：TX LED (藍色)，PPS LED (紅色)
- 包括 15 cm PIXFALCONµAPM 兼容的 6 引腳電纜
- 保護外殼和 25 × 25 × 6 mm 微型陶瓷貼片天線
規格
| 芯片組 | M10050 |
| 頻率 | GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) |
| 接收格式 | GPS + BDS + GALILEO + SBAS + QZSS |
| 靈敏度（跟踪 / 重新獲取 / 冷啟動 / 熱啟動） | -166 dBm / -160 dBm / -148 dBm / -160 dBm |
| 水平位置精度 | 1.5 m CEP，2D RMS，啟用 SBAS（典型開放天空） |
| 速度精度 | 0.05 m/s |
| 精確動態航向 | 0.3 度 |
| 1PPS 定時 | RMS 30 ns；99% 60 ns |
| 獲取時間 | 冷啟動 27S；熱啟動 1S；輔助 1S |
| 更新率 | 0.25 Hz – 18 Hz（默認 1 Hz） |
| NMEA 訊息 | RMC，VTG，GGA，GSA，GSV，GLL |
| 每秒脈衝 | 可選 0。25 Hz 到 10 MHz；默認週期 1 秒；100 毫秒保持高電平 |
| 波特率（支持速率） | 4800 bps – 921600 bps（默認 38400 bps） |
| 數據電平 / 協議 | TTL 電平 / NMEA, UBX |
| 操作限制 | 高度 80,000 米；速度 <500 米/秒；加速度 <4 g |
| VCC（供電） | 直流 3.6 V – 5.5 V，典型值 5.0 V |
| 電流 | 捕獲 50 mA @ 5.0 V |
| 備用電池 | 可充電 3 V 鋰電池 |
| 尺寸 | 25 mm × 25 mm × 6 mm | &
| 重量 | 9 克 |
| 連接器 | 1.00 mm 6‑pin 連接器 (TX, RX, GND, VCC, SCL, SDA) |
| 操作溫度 | -40°C ~ +85°C |
| 儲存溫度 | -40°C ~ +105°C |
| LED 指示燈 | TX LED：藍色，當數據傳輸時閃爍；PPS LED：紅色，在成功獲得 3D 定位後閃爍 |
| 指南針 | 內建 IST8310 電子指南針 |
包含內容
- Axisflying M80Q GPS 模組帶指南針

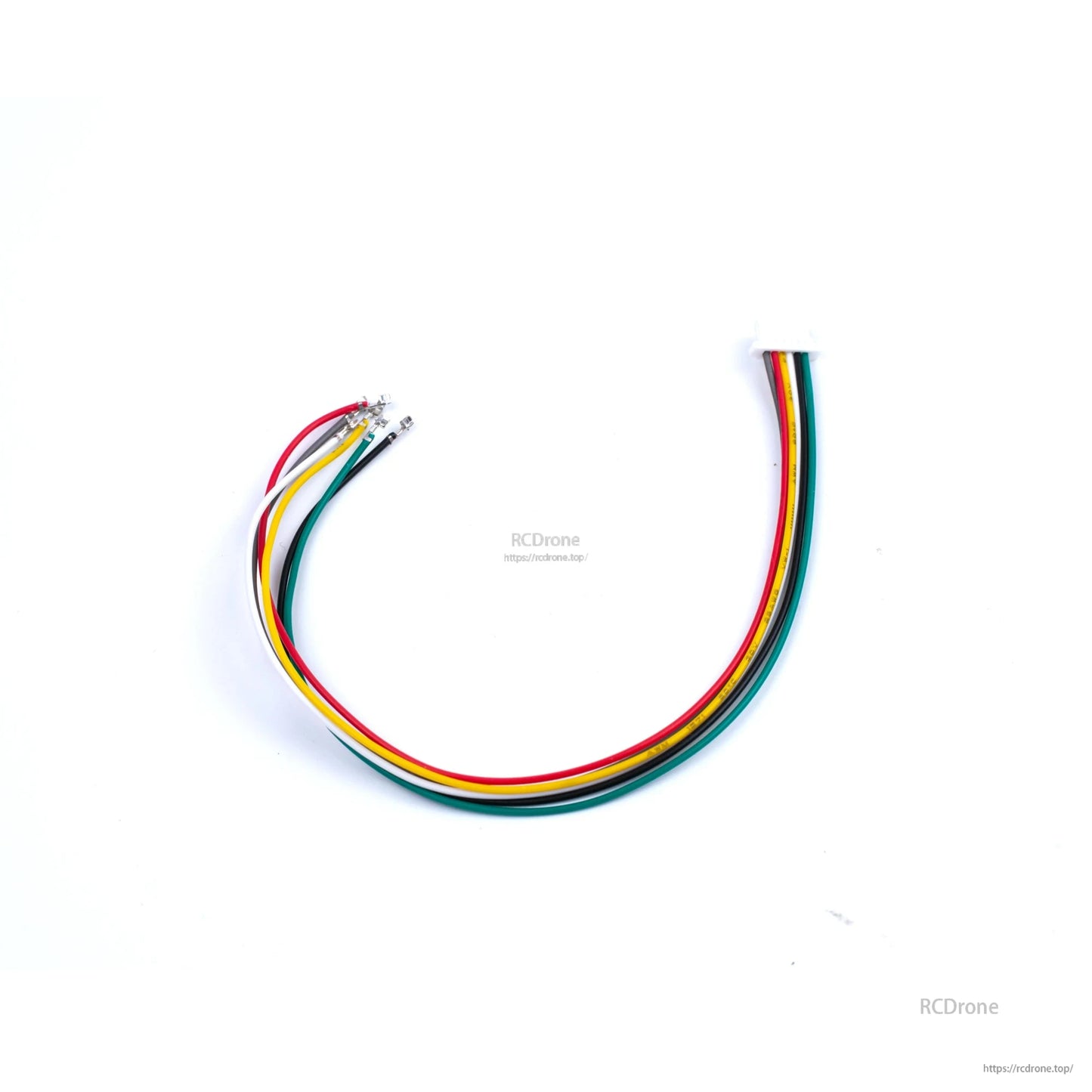

- 15 cm PIXFALCONµAPM 兼容的 6‑pin 電纜
應用
- FPV 自由飛行和長距離四旋翼飛行器
- 無人機系統和飛行控制器
- 需要 GNSS + 指南針的機器人和遙控模型
詳細資訊

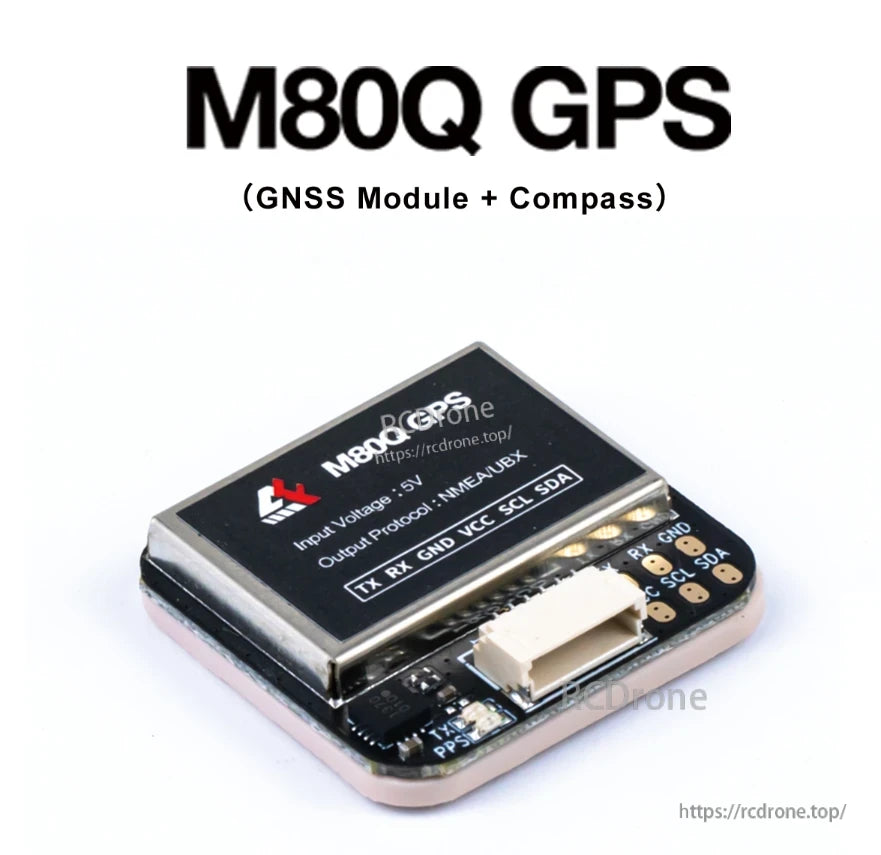

M80Q GPS GNSS 模組帶指南針，5V 輸入，NMEA/UBX 輸出，支持 TX, RX, GND, VCC, SCL, SDA 引腳。
具備5V輸入的GPS模組，NMEA/UBX輸出。特點包括TX、RX、GND、VCC、SCL、SDA引腳。藍色LED指示數據傳輸，紅色LED指示3D定位。包含I2C指南針接口。

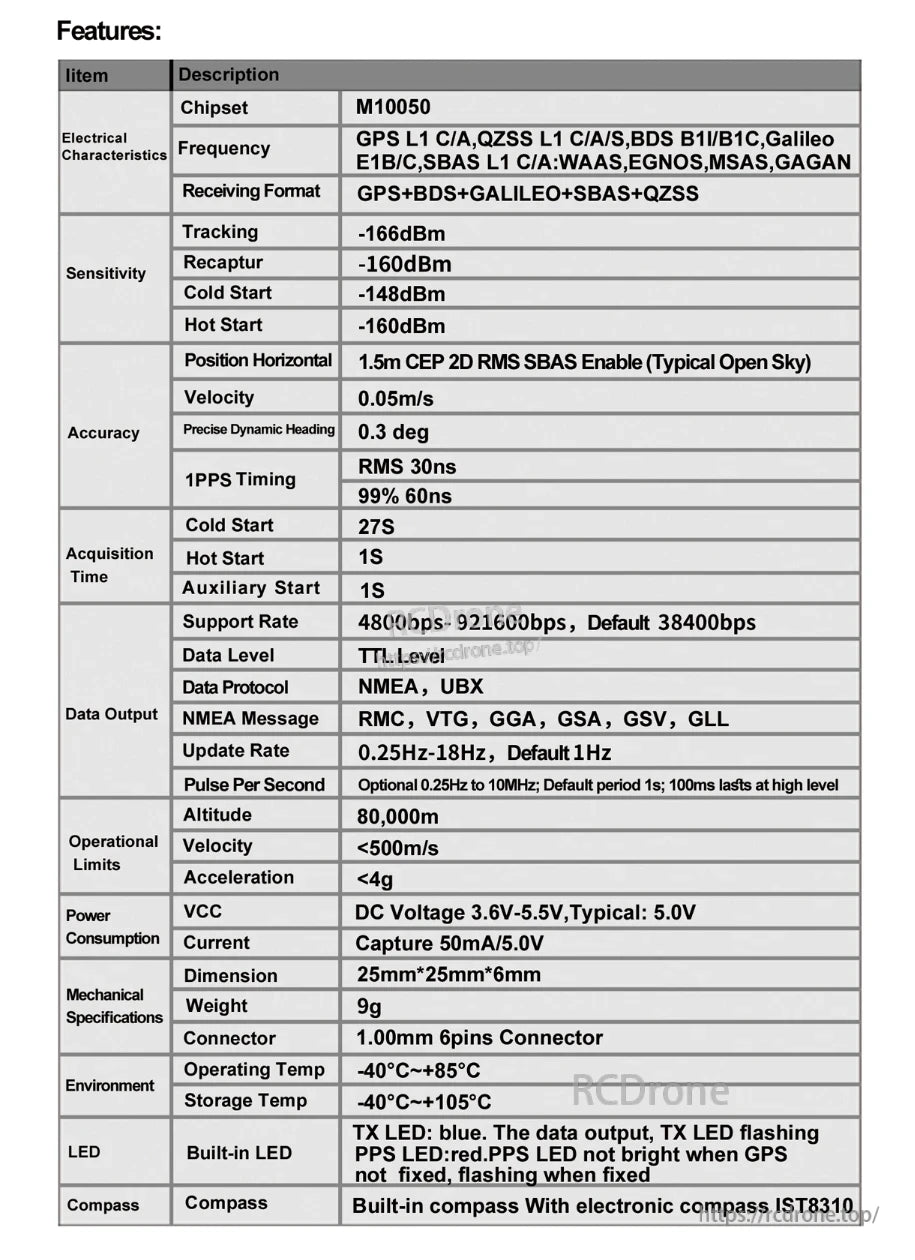

M80Q GPS搭載M10050晶片組，支持多種衛星系統，水平精度為1.5米，內建指南針，LED指示燈，工作溫度範圍為-40°C至+85°C。高靈敏度和準確性，確保可靠的性能。

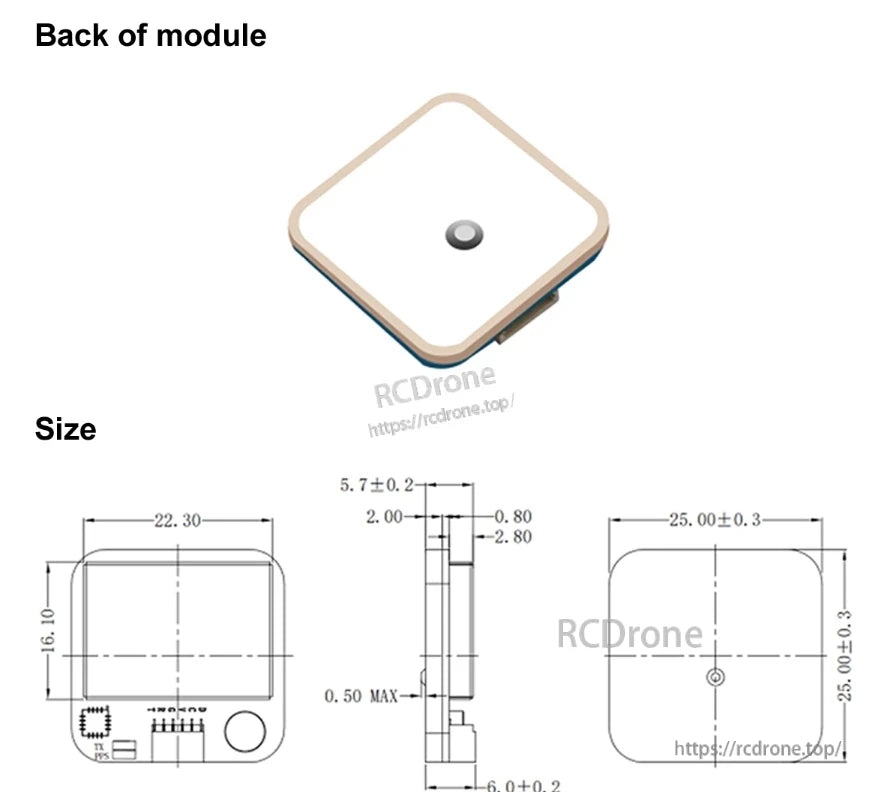

模組背面尺寸為22.3厘米，誤差較小

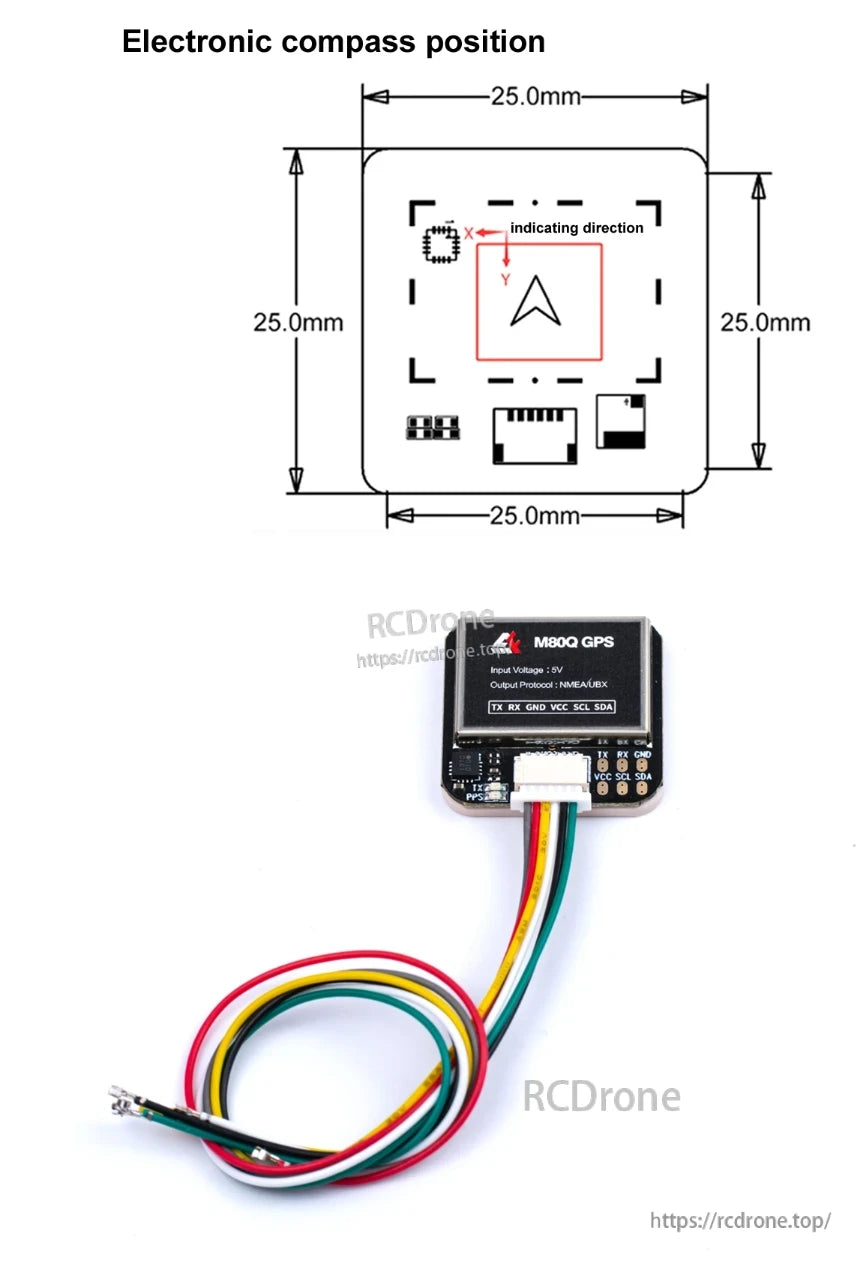

M80Q GPS模組，尺寸為25mm x 25mm，5V輸入，NMEA/UBX輸出，具備TX、RX、GND、VCC、SCL、SDA引腳和方向指示器。
