概述

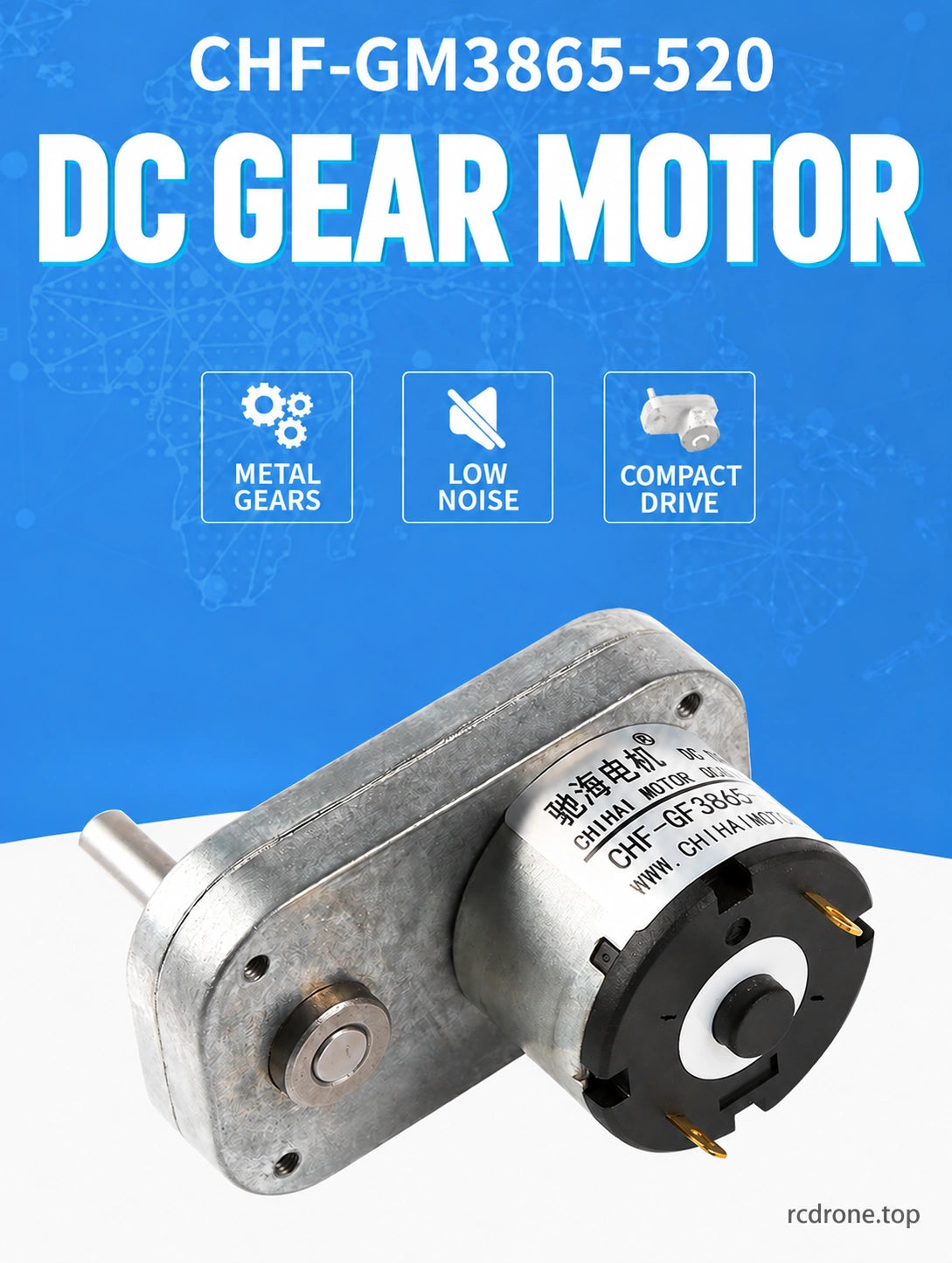

CHIHAI MOTOR CHF-GM3865-520 是一款具有平面金屬齒輪箱和 6 毫米 D 形輸出軸的永磁刷式直流齒輪馬達 。選擇馬達繞組、額定比和配件包。可用的選擇使用前向輸出軸;下方的反向安裝和配備編碼器的插圖為安裝參考。

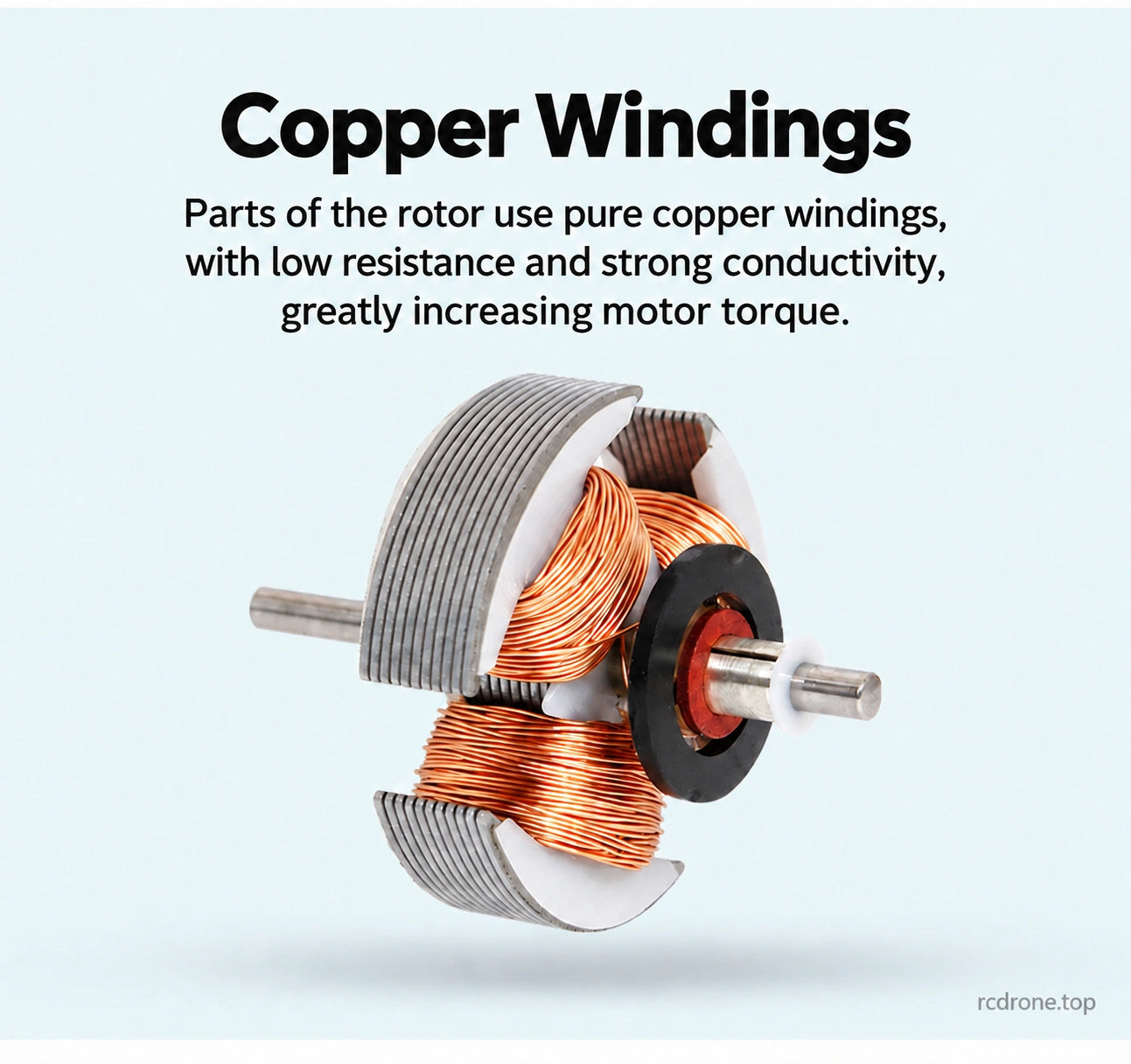

特點

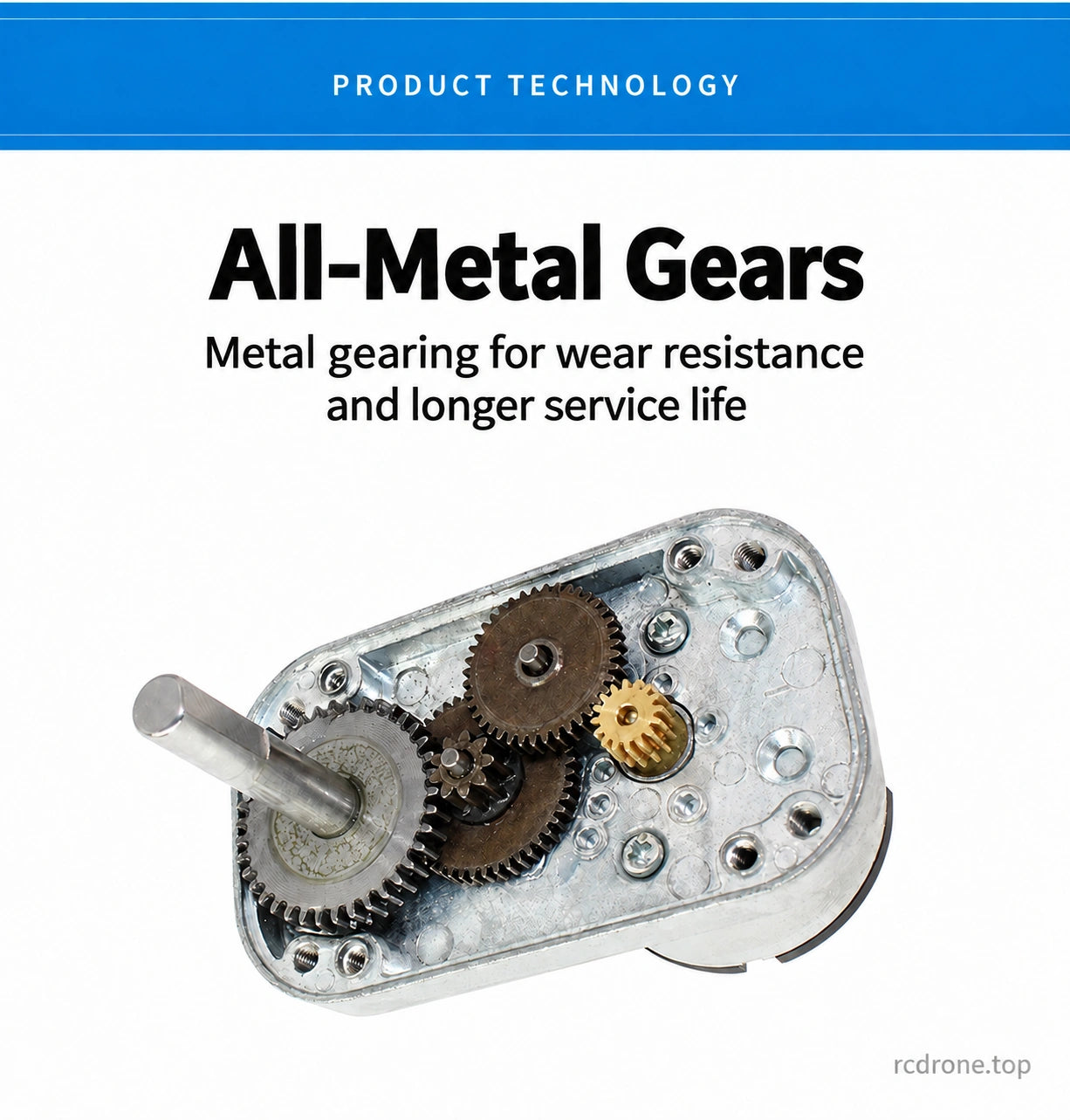

- 金屬減速齒輪以 L 形組件形式存在。

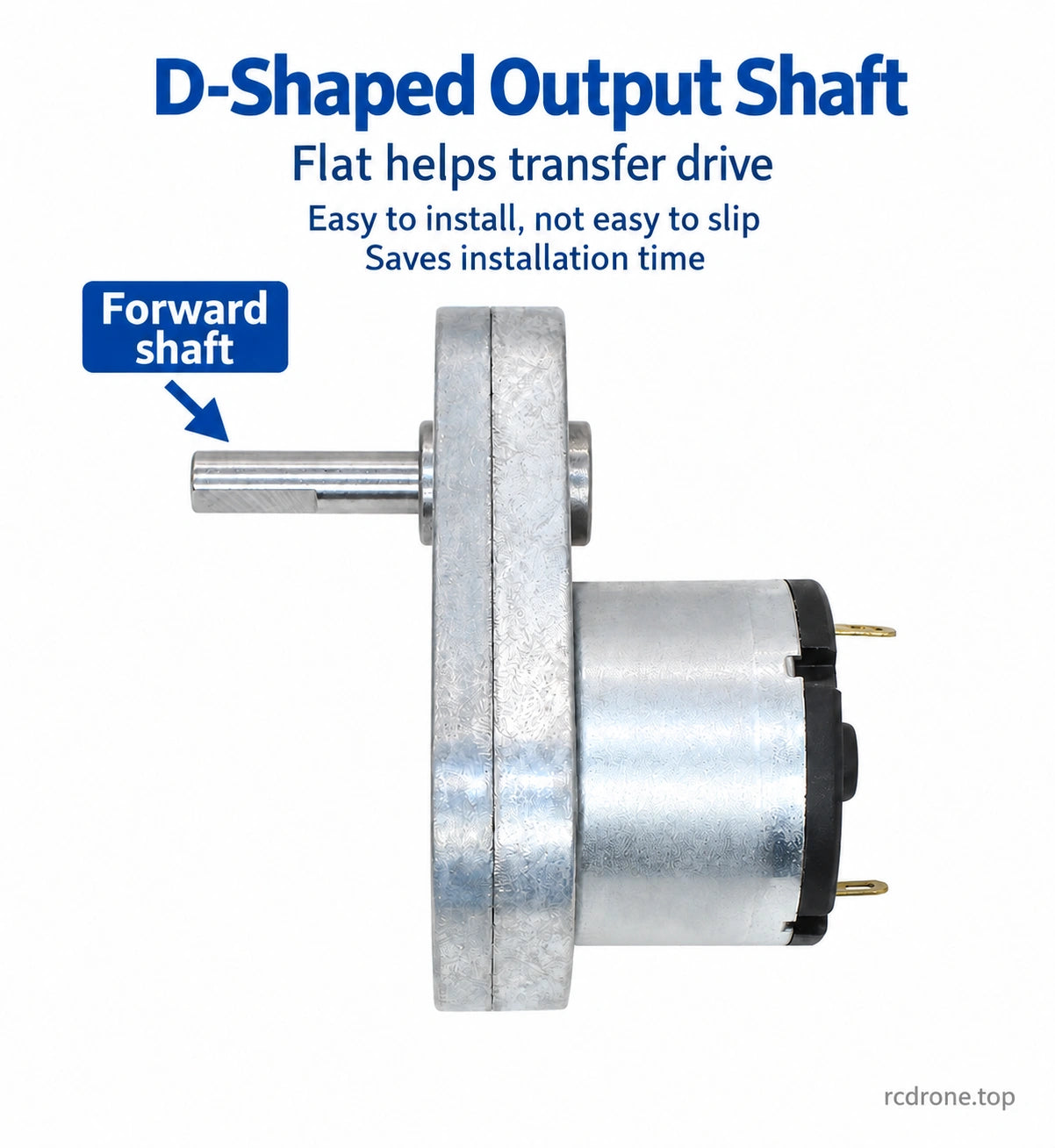

- 6 毫米 D 軸,投影 23.5 毫米,平面長度參考 12 毫米。
- 可選的 6V0630、12V1260 和 24V 馬達選擇。
- 可選支架、PWM/數字/反向控制器、電源、齒輪或法蘭聯軸器包。

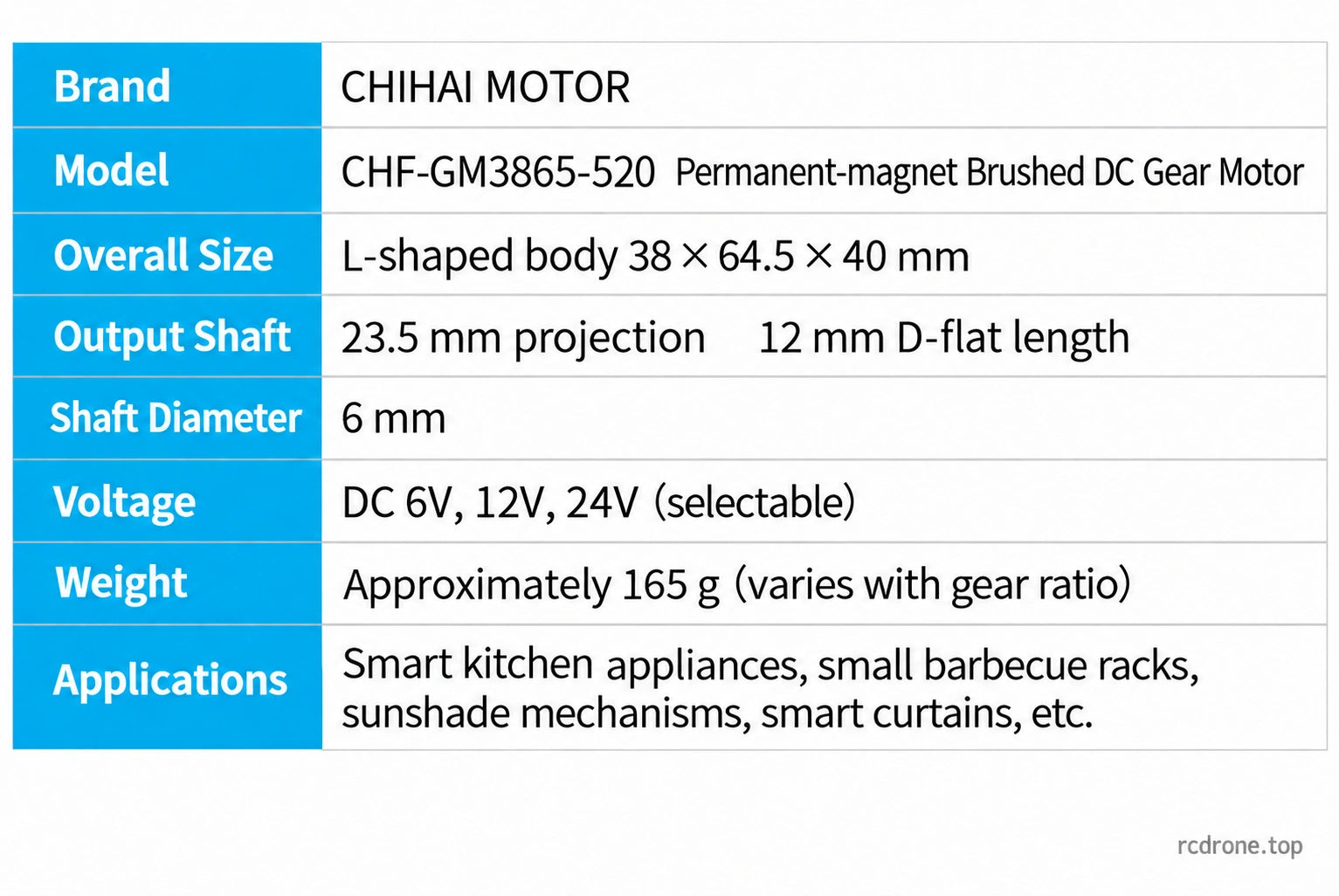

規格
| 規格 | 值 / 範圍 |
|---|---|
| 品牌/型號 | CHIHAI MOTOR CHF-GM3865-520 永磁刷式直流齒輪馬達 |
| 可選繞組 | 6V0630、12V1260 和 24V;請檢查實際保留的包裝/比率組合 |
| 選擇的輸出配置 | 前向輸出軸;反向側插圖為單獨的安裝參考 |
| 標稱比率選項 | 42:1、67:1、125:1、225:1、450:1 |
| 機身參考 | L型38×64.5×40 mm |
| 齒輪箱繪圖包絡 | 38±0.3×64.4±0.3 mm |

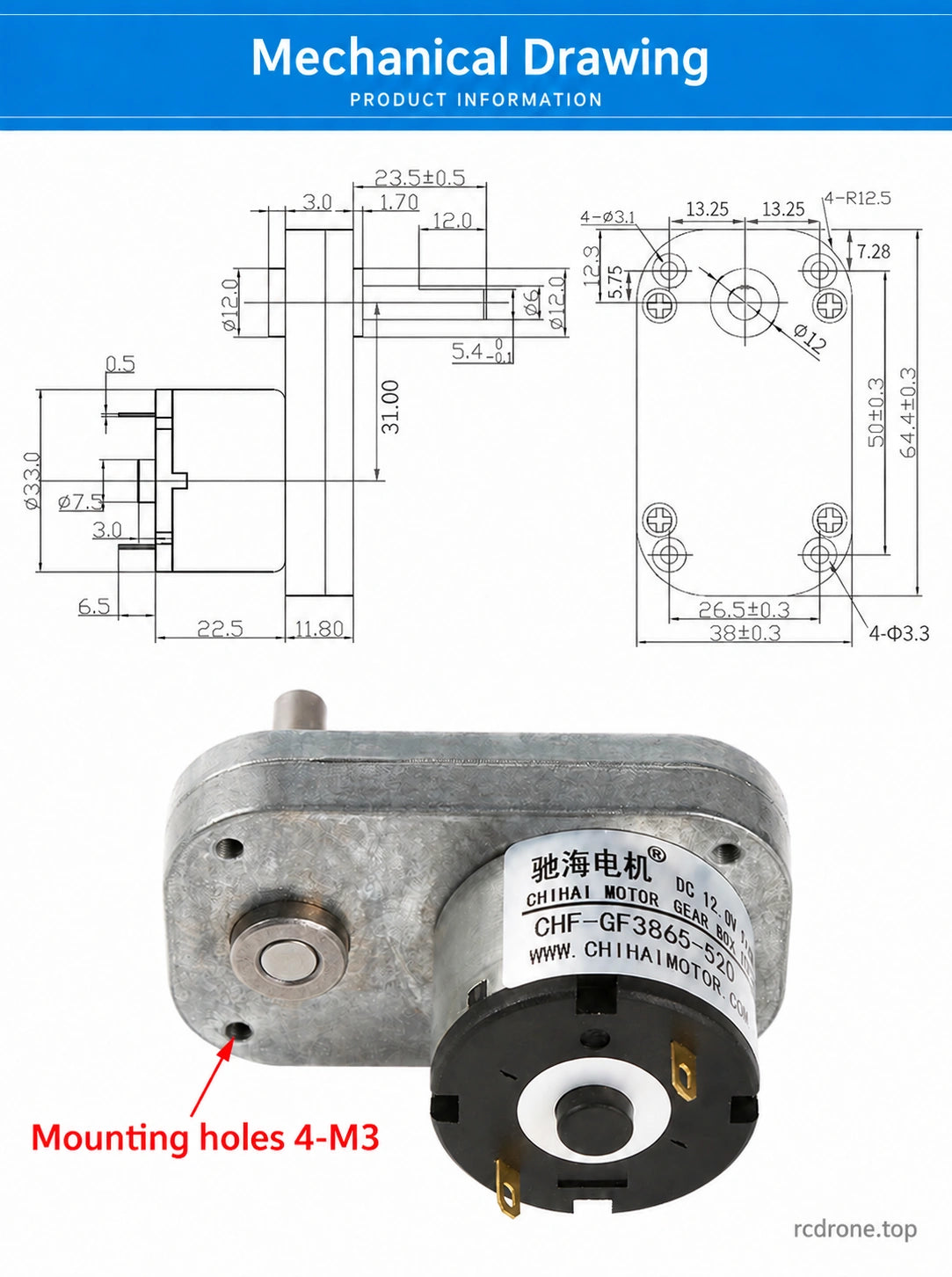

| 輸出軸 | 直徑6 mm;5.4(+0/−0.1)mm D-flat;23.5±0.5 mm 投影;12 mm 平面長度 |
| 安裝參考 | 四個 M3 後安裝孔標註;4×3.1 和 4×3.3 mm 繪圖孔;26.5±0.3×50±0.3 mm 孔型參考 |
| 其他繪圖參考 | 12 mm 註冊;3 mm 步驟;1.70 mm 肩部參考;31 mm 馬達軸偏移;33 mm 馬達直徑;7.5 mm 後註冊;0.5/3/6.5/22.5/11.80 mm 軸向參考 |
| 馬達重量 | 約 165 g;根據比率而異 |
| 齒輪結構 | 金屬減速齒輪 |
| 支架 | 碳鋼,黑色塗層;約 53 g 連安裝螺絲 |

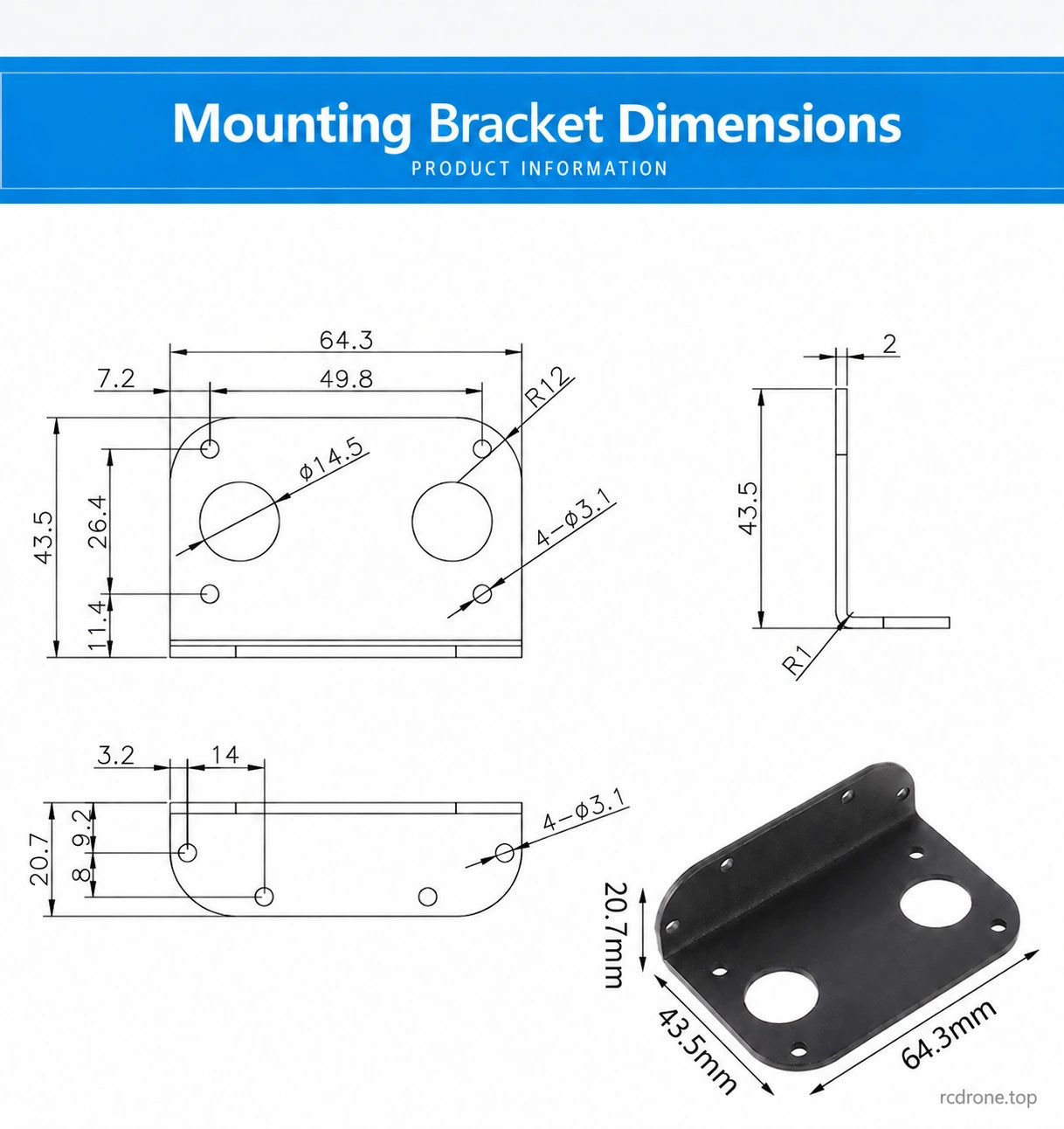

| 支架繪圖 | 64.3 mm 寬;43.5 mm 直立;20.7 mm 底座;2 mm 厚度;49.8 mm 孔間距;26.4/11.4/7.2 mm 參考;14。5 毫米孔徑;四個 3.1 毫米孔;3.2/14/9.2/8 毫米基準 |
| PWM 控制器參考 | 2.2–12V 直流輸入適用於所示的小型控制器;不是 24V 控制器 |
| 輪子/齒輪/聯軸器尺寸 | 使用所示包裝和實際配合;不提供不支持的齒數、孔徑或節距 |
按繞組性能
標稱 67:1 選擇器對應於 67.5:1 表格參考。保持每個繞組的電流、速度和扭矩數據分開。24V2473 表格在其第三列中列出了 135:1;該列是單獨的參考,不能分配給可選的 125:1 選項。24V 選擇本身並未說明繞組代碼。6V0660 和 3V0330 表格是額外的系列參考,這裡不是可選的繞組。

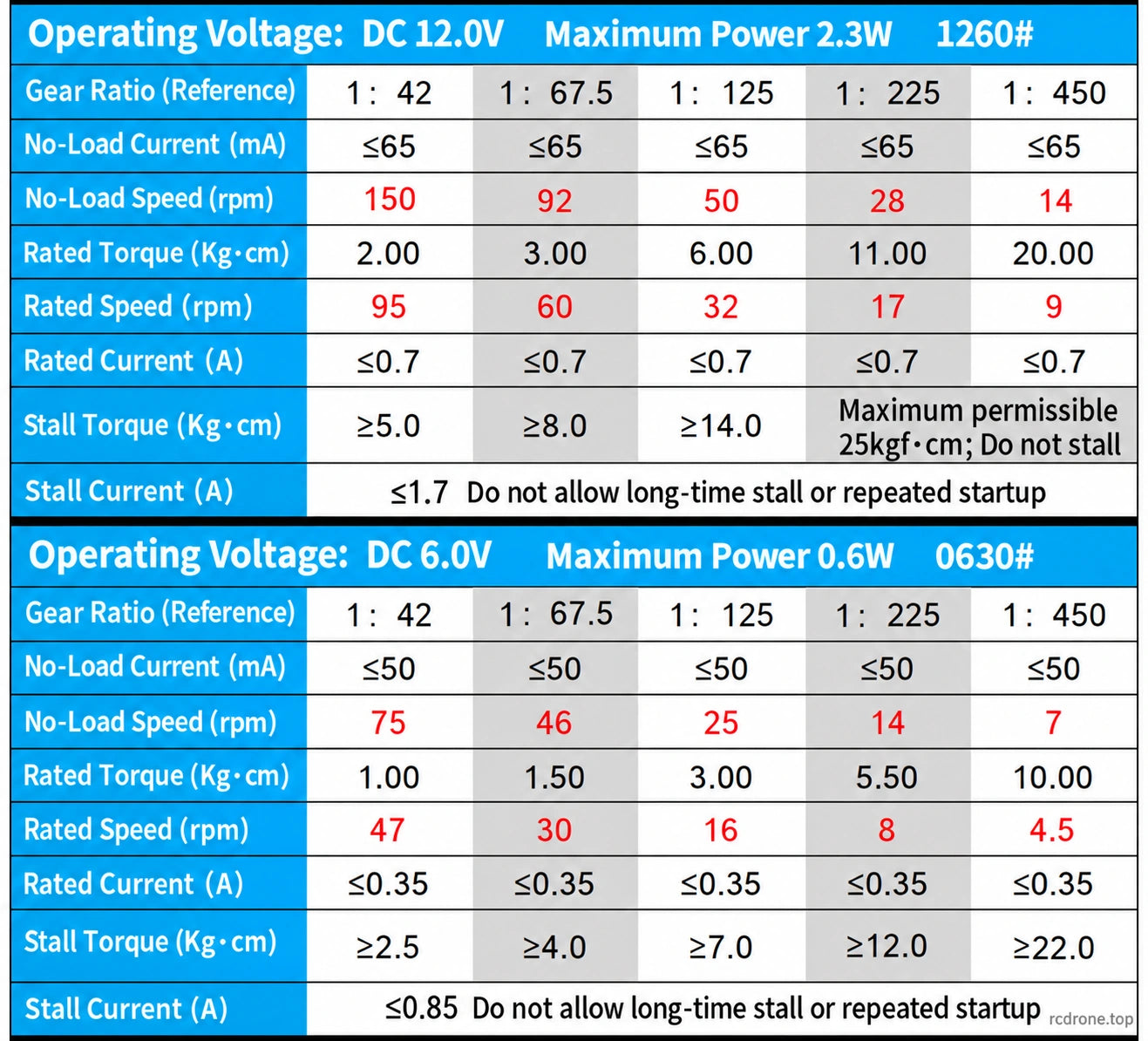

6V0630
最大功率參考 0。6W;無負載電流 ≤50mA.
| 表比 | 無負載轉速 | 額定扭矩(kgf·cm) | 額定轉速 | 額定電流(A) | 堵轉電流(A) | 堵轉扭矩 / 限制(kgf·cm) |
|---|---|---|---|---|---|---|
| 42:1 | 75 | 1.00 | 47 | ≤0.35 | ≤0.85 | ≥2.5 |
| 67.5:1 | 46 | 1.50 | 30 | ≤0.35 | ≤0.85 | ≥4.0 |
| 125:1 | 25 | 3.00 | 16 | ≤0.35 | ≤0.85 | ≥7.0 |
| 225:1 | 14 | 5.50 | 8 | ≤0.35 | ≤0.85 | ≥12.0 |
| 450:1 | 7 | 10.00 | 4.5 | ≤0.35 | ≤0.85 | ≥22.0 |
12V1260
最大功率參考 2.3W;空載電流 ≤65mA。
| 表比 | 空載轉速 | 額定扭矩(kgf·cm) | 額定轉速 | 額定電流(A) | 堵轉電流(A) | 堵轉扭矩 / 限制(kgf·cm) |
|---|---|---|---|---|---|---|
| 42:1 | 150 | 2.00 | 95 | ≤0.7 | ≤1.7 | ≥5.0 |
| 67.5:1 | 92 | 3.00 | 60 | ≤0.7 | ≤1.7 | ≥8.0 |
| 125:1 | 50 | 6.00 | 32 | ≤0.7 | ≤1.7 | ≥14.0 |
| 225:1 | 28 | 11.00 | 17 | ≤0.7 | ≤1.7 | 最大值25 |
| 450:1 | 14 | 20.00 | 9 | ≤0.7 | ≤1.7 | 最大值25 |

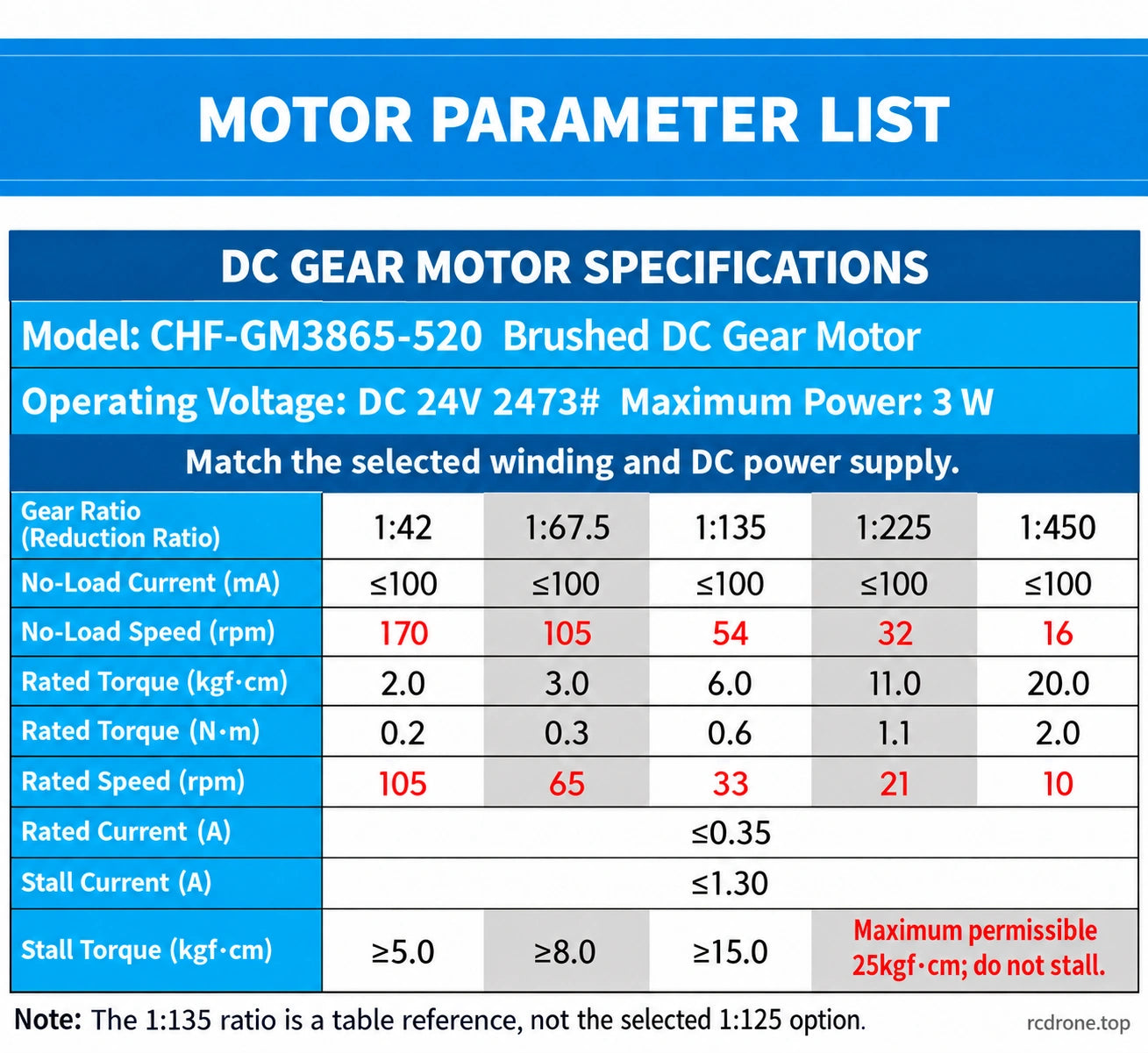

24V2473 參考
最大功率參考 3.0W;空載電流 ≤100mA.
| 表比 | 空載轉速 | 額定扭矩(kgf·cm) | 額定轉速 | 額定電流(A) | 堵轉電流(A) | 堵轉扭矩 / 限制(kgf·cm) |
|---|---|---|---|---|---|---|
| 42:1 | 170 | 2.0 | 105 | ≤0.35 | ≤1.30 | ≥5.0 |
| 67.5:1 | 105 | 3.0 | 65 | ≤0.35 | ≤1.30 | ≥8.0 |
| 135:1 | 54 | 6.0 | 33 | ≤0.35 | ≤1.30 | ≥15.0 |
| 225:1 | 32 | 11.0 | 21 | ≤0.35 | ≤1.30 | 最大值25 |
| 450:1 | 16 | 20.0 | 10 | ≤0.35 | ≤1.30 | 最大值25 |
額外的24V額定扭矩參考值 N·m:0.2,0.3,0.6,1.1,2.0,按相同列順序。

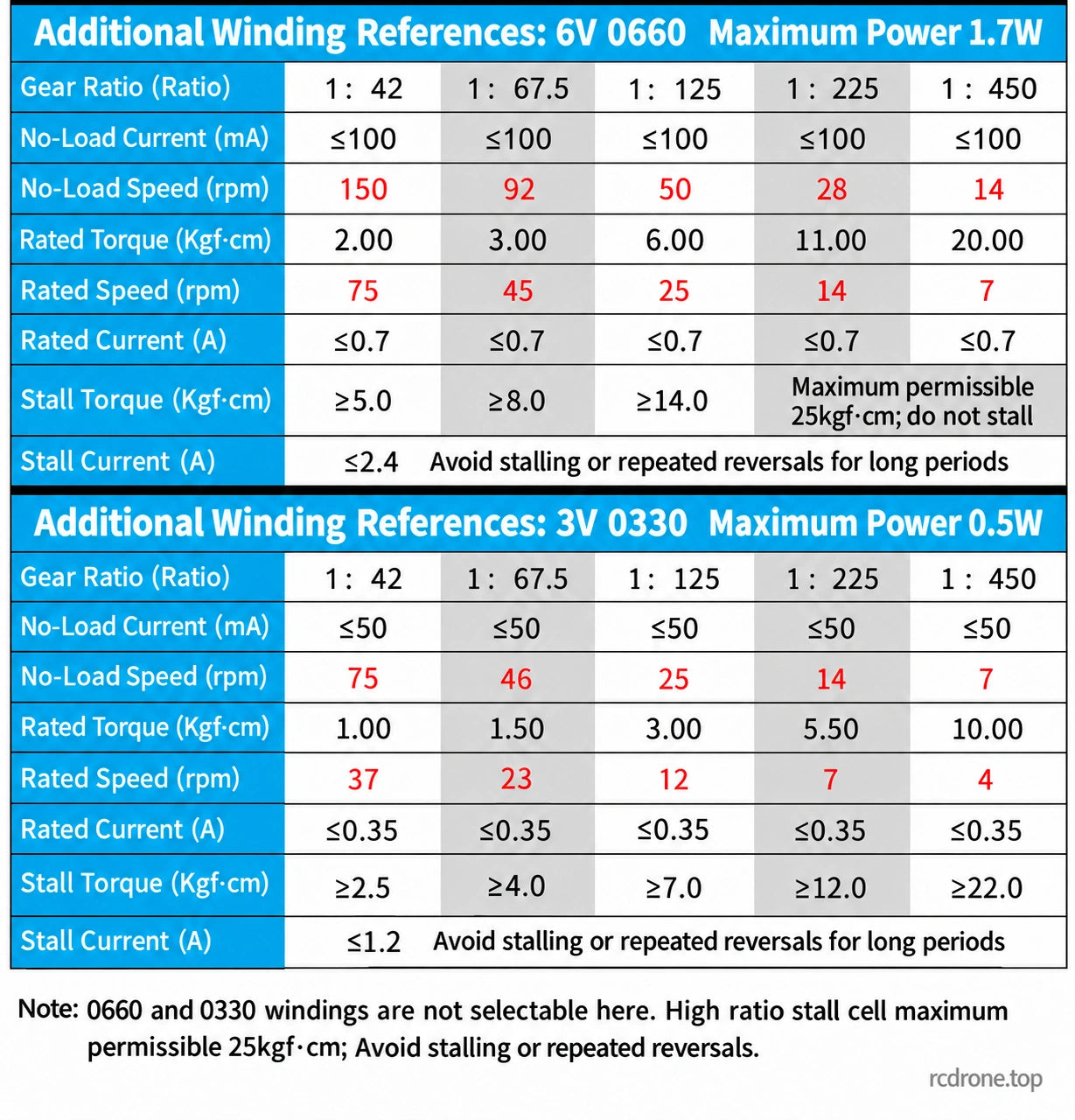

6V0660系列參考
最大功率參考 1.7W;空載電流 ≤100mA。
| 表格比率 | 空載轉速 | 額定扭矩(kgf·cm) | 額定轉速 | 額定電流(A) | 堵轉電流(A) | 堵轉扭矩 / 限制(kgf·cm) |
|---|---|---|---|---|---|---|
| 42:1 | 150 | 2.00 | 75 | ≤0.7 | ≤2.4 | ≥5.0 |
| 67.5:1 | 92 | 3.00 | 45 | ≤0.7 | ≤2.4 | ≥8.0 |
| 125:1 | 50 | 6.00 | 25 | ≤0.7 | ≤2.4 | ≥14.0 |
| 225:1 | 28 | 11.00 | 14 | ≤0.7 | ≤2.4 | 最大值25 |
| 450:1 | 14 | 20.00 | 7 | ≤0.7 | ≤2.4 | 最大值25 |
3V0330系列參考
最大功率參考 0.5W;無負載電流 ≤50mA.
| 表格比率 | 空載轉速(rpm) | 額定扭矩(kgf·cm) | 額定轉速(rpm) | 額定電流(A) | 堵轉電流(A) | 堵轉扭矩 / 限制(kgf·cm) |
|---|---|---|---|---|---|---|
| 42:1 | 75 | 1.00 | 37 | ≤0.35 | ≤1.2 | ≥2.5 |
| 67.5:1 | 46 | 1.50 | 23 | ≤0.35 | ≤1.2 | ≥4.0 |
| 125:1 | 25 | 3.00 | 12 | ≤0.35 | ≤1.2 | ≥7.0 |
| 225:1 | 14 | 5.50 | 7 | ≤0.35 | ≤1.2 | ≥12.0 |
| 450:1 | 7 | 10.00 | 4 | ≤0.35 | ≤1.2 | ≥22.0 |
最大功率數據描述了不同的操作點,而不是每個比率的連續額定輸出。對於12V1260、24V2473和6V0660高比率表,合併的25 kgf·cm單元表示最大允許的齒輪箱負載,而不是保證的卡住扭矩。避免長時間卡住、過載和重複反向啟動。
安裝和控制器選擇

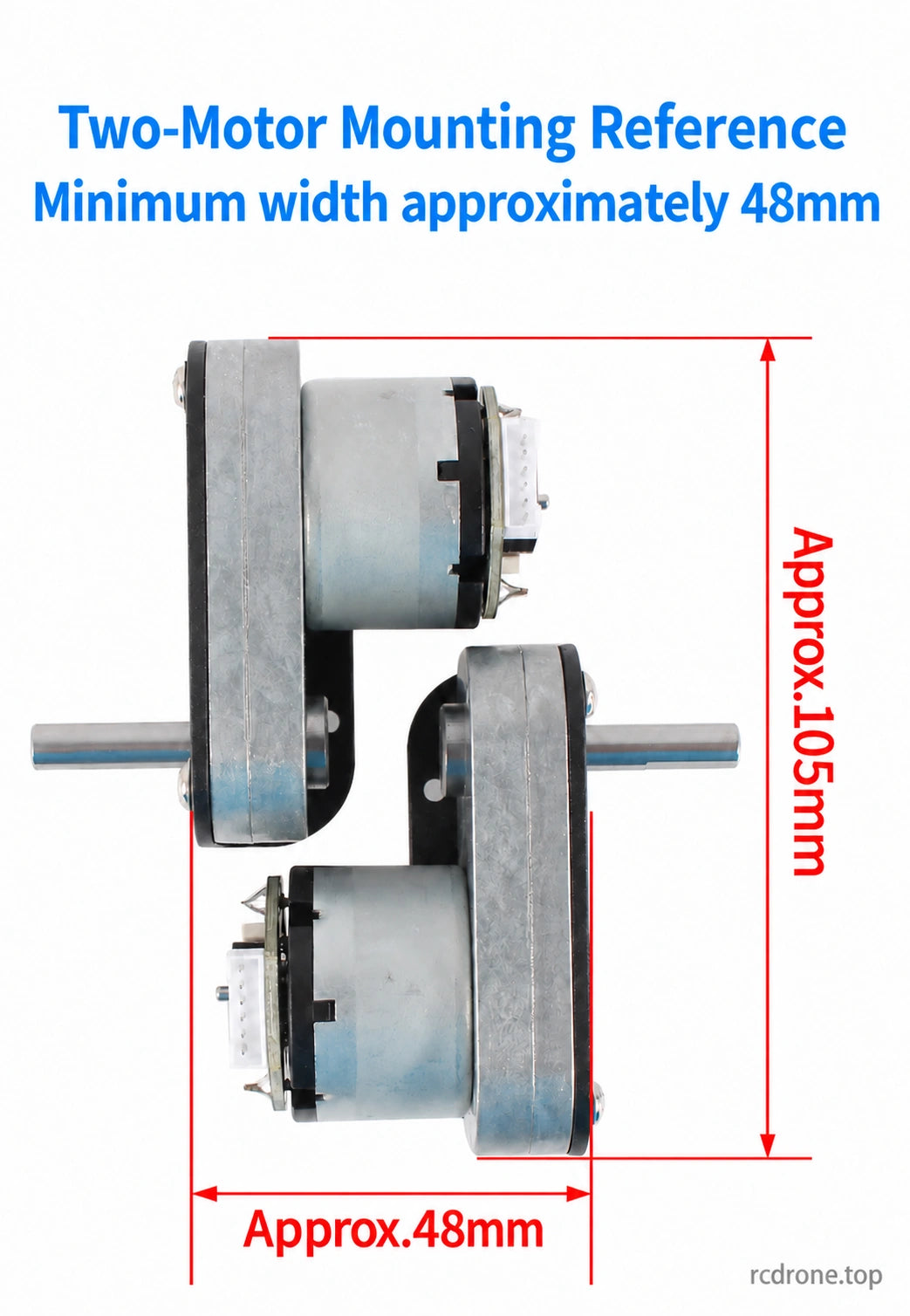

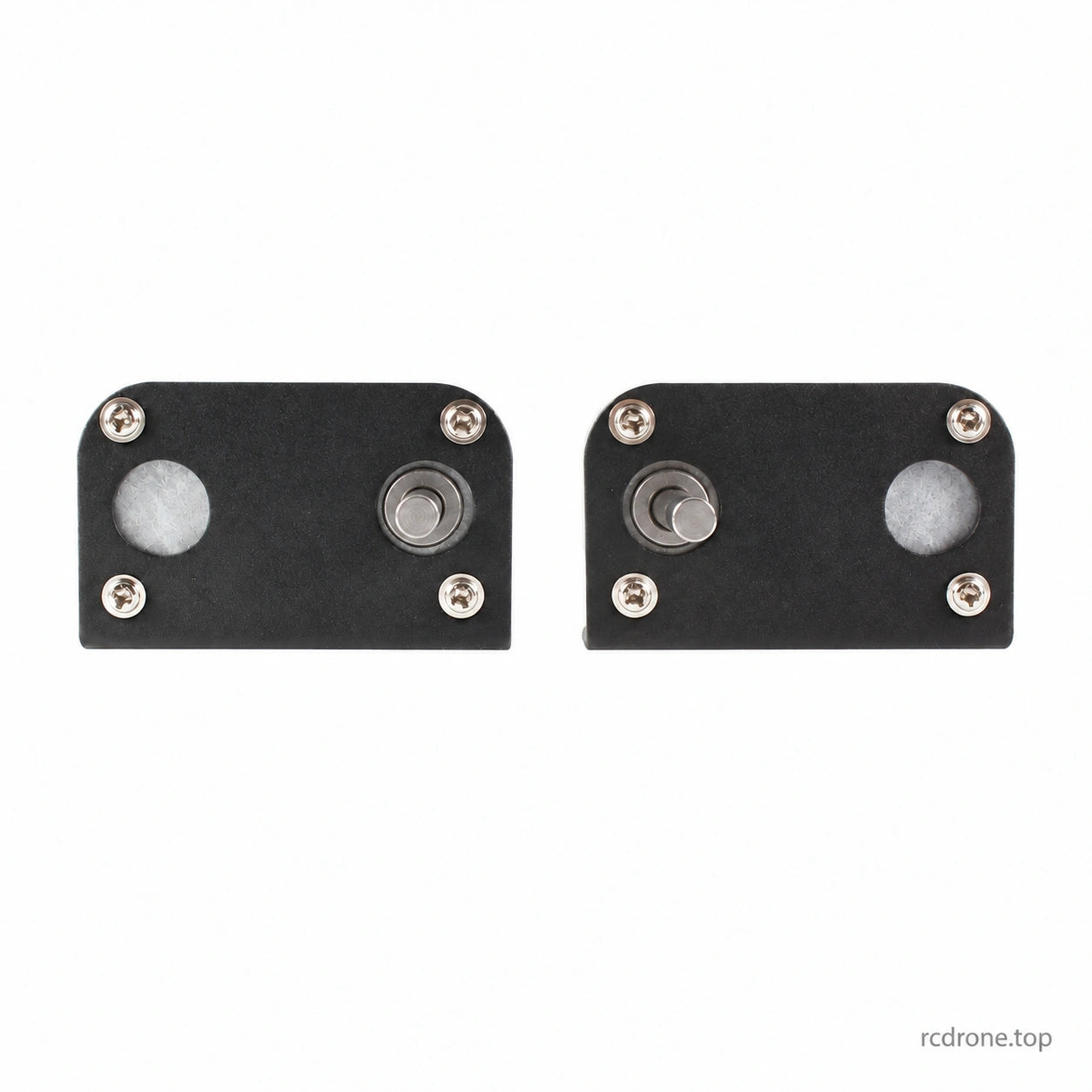

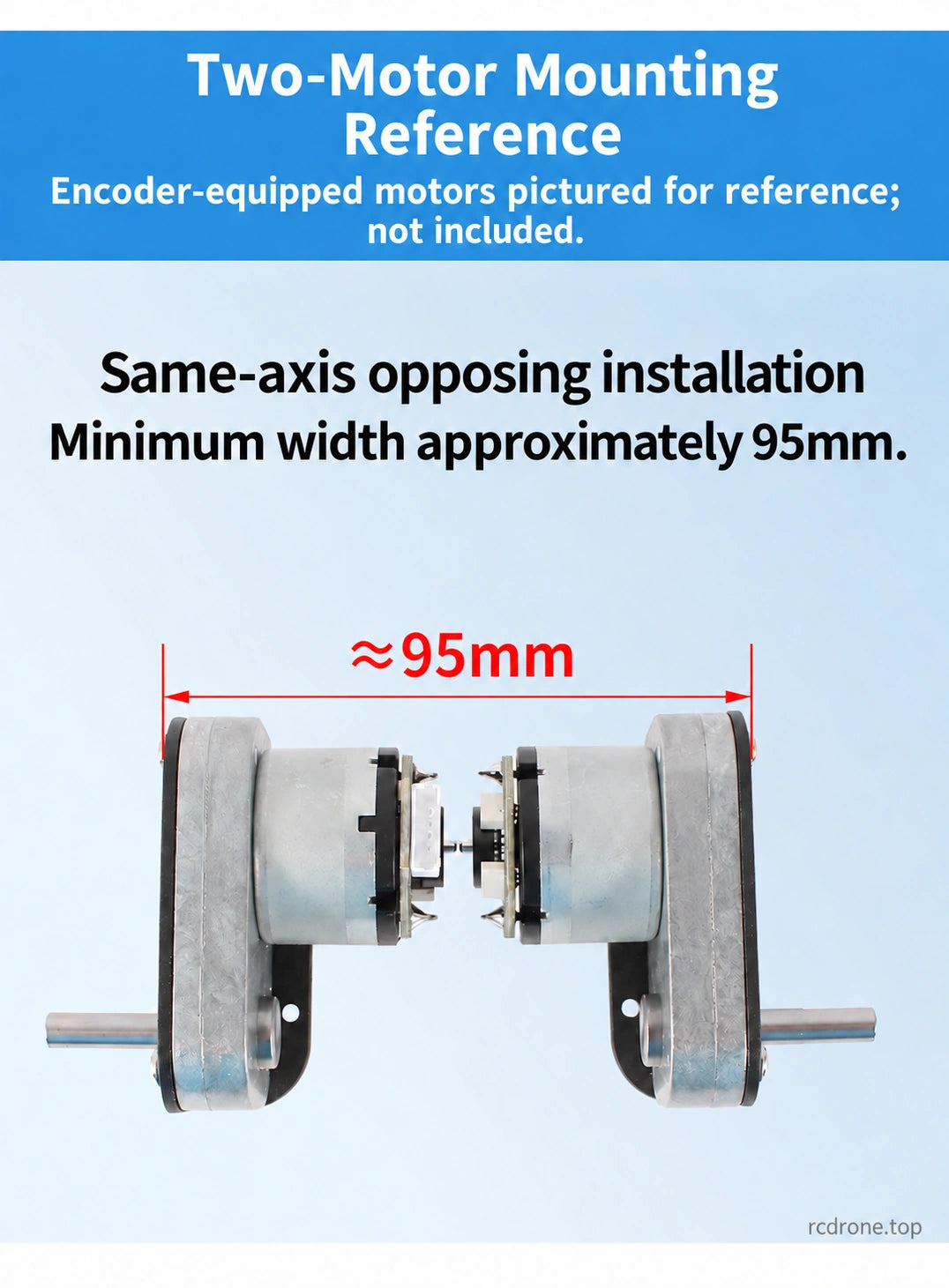

在安裝之前檢查完整的圖紙和實際包裝。名義上的38×64.5×40 mm外殼和精確的38±0.3×64.4±0.3 mm齒輪箱圖紙是明確的參考。確認軸、前/後安裝接口和支架間隙。多個支架安裝位置已示意。兩個馬達圖紙顯示對應同軸安裝的寬度約為95毫米,或偏移安裝的寬度約為48毫米和高度105毫米。這些是多馬達佈局參考;每個產品選擇包括一個馬達。配備編碼器的參考照片不會將編碼器添加到所選的馬達。

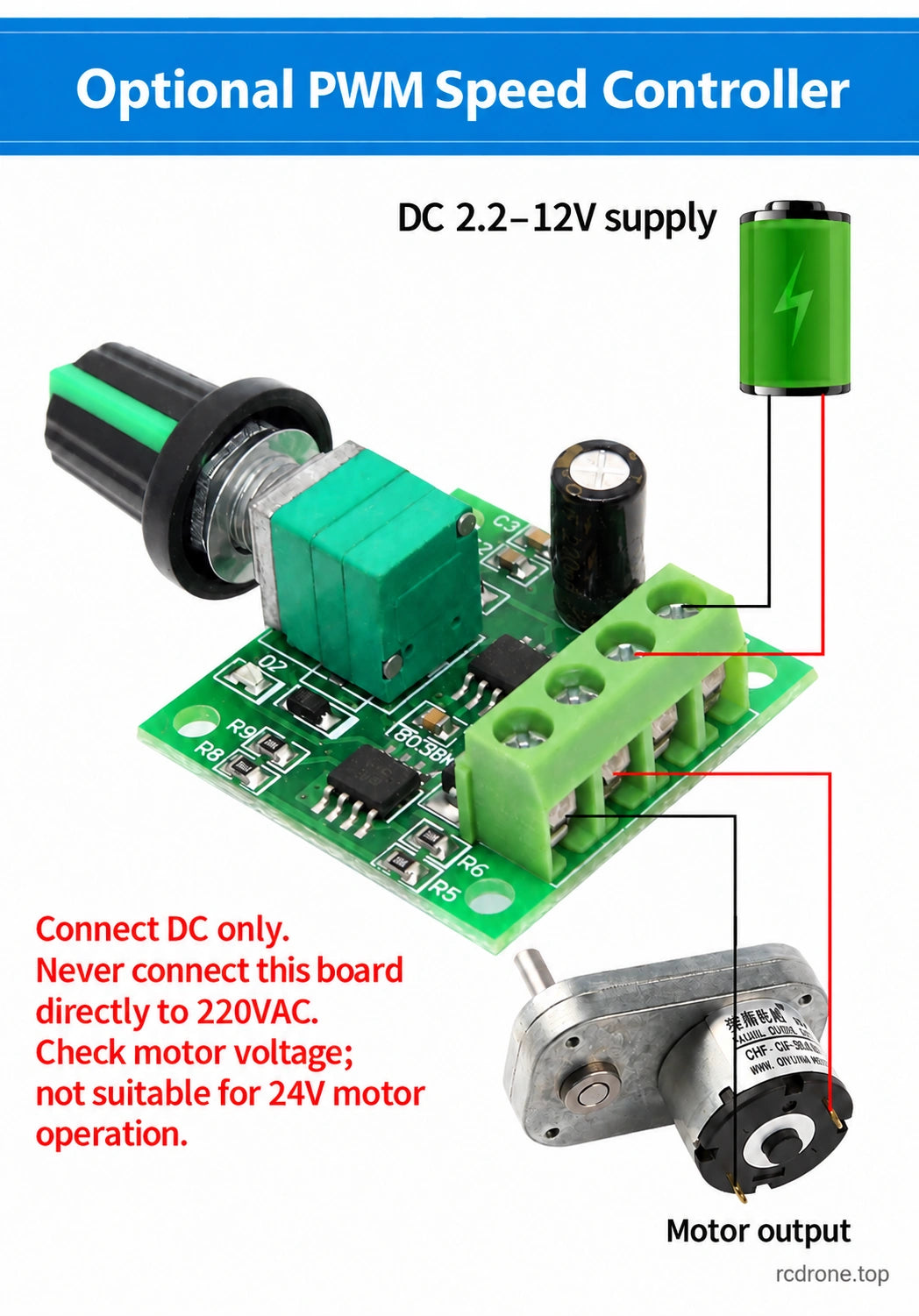

使用與所選繞組匹配的直流電壓。圖片中的小型PWM板具有2.2–12V直流輸入參考,並且絕對不能直接連接到220V交流電。它未指定用於24V操作。檢查控制器的供電輸入的極性,並遵循其實際端子標記。在接線之前,將數字和反向控制器的額定值與實際供電、馬達電流和負載匹配。
電源包:包裝照片識別出一個12V適配器,包括用於6V選擇的共享照片。不要將12V直接連接到6V馬達。6V選擇需要正確額定的6V電源或經過驗證的電壓控制安排。單獨的速度控制器包名稱並不能確認電壓轉換或安全的6V馬達設置。在使用前檢查所提供的適配器輸出和控制器佈局。
應用
兼容的智能廚房機構、小型旋轉燒烤架、遮陽機構和智能窗簾驅動裝置。檢查所需的負載、比率、供應和機械配合。隨著負載的變化,速度會改變;避免停滯或過載操作。
包含內容
| 選擇的套件 | 內容 |
|---|---|
| 僅馬達 | 1 個馬達 |

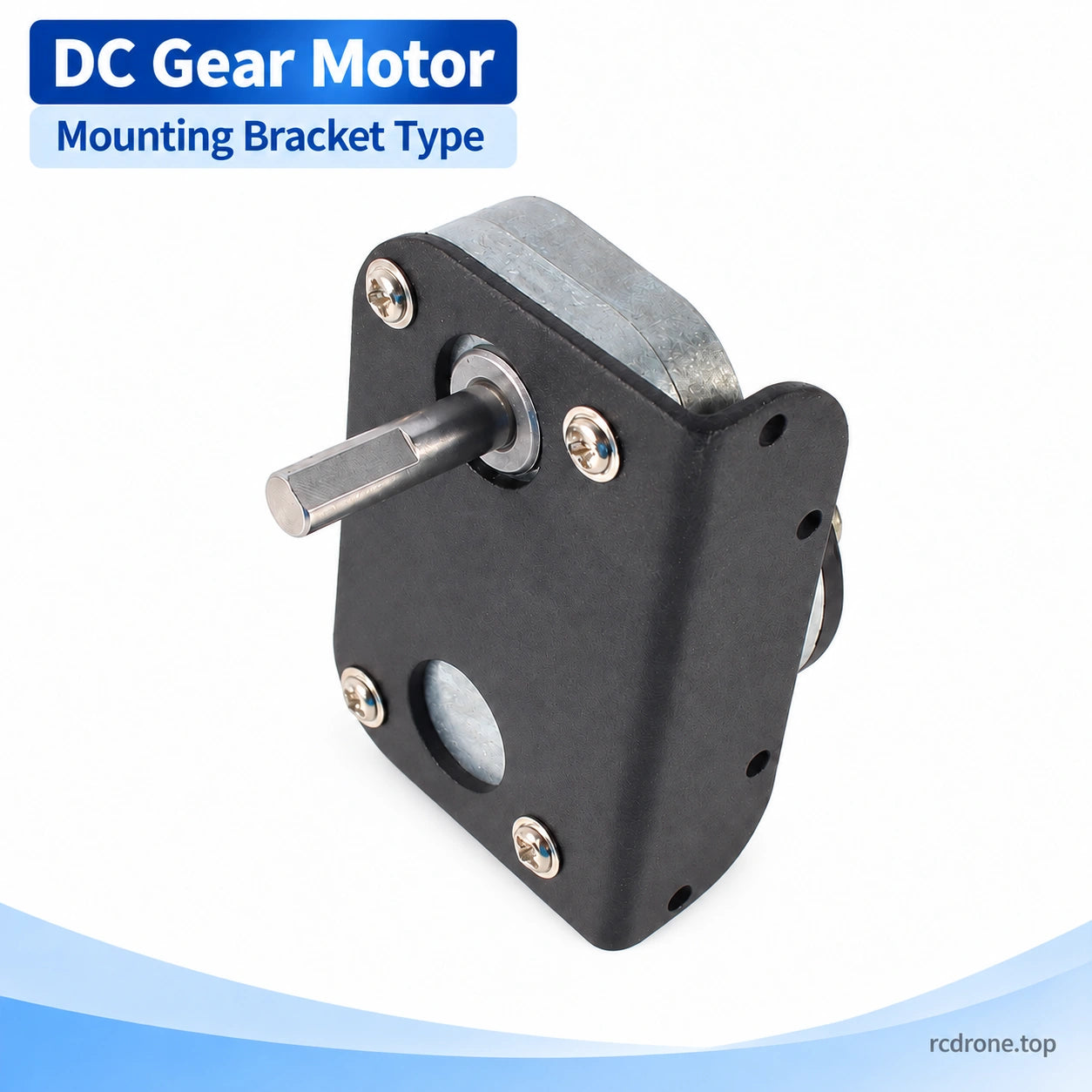

| 馬達 + 安裝支架 | 1 個馬達、1 個支架和安裝螺絲 |
| 馬達 + PWM 速度控制器 | 1 個馬達和 1 個小型 PWM 控制器 |
| 馬達 + 支架 + PWM 控制器 | 1 個馬達、1 個帶螺絲的支架和 1 個小型 PWM 控制器 |
| 馬達 + 12V 電源 + 支架 | 1 個馬達、1 個帶螺絲的支架和 1 個顯示的 12V 電源組件 |
| 馬達 + 12V 電源 + PWM 控制器 + 支架 | 1 個馬達、1 個帶螺絲的支架、1 個顯示的 12V 電源和 1 個小型 PWM 控制器 |
| 馬達 + 12V 電源 + 前/後控制器 | 1 個馬達、1 個顯示的 12V 電源和 1 個前/後控制器組件 |
| 馬達 + 數位速度控制器 + 支架 | 1 個馬達、1 個帶螺絲的支架和 1 個數位速度控制器組件 |
| 馬達 + 支架 + 大齒輪 | 1 個馬達、1 個帶螺絲的支架和 1 個大齒輪 |

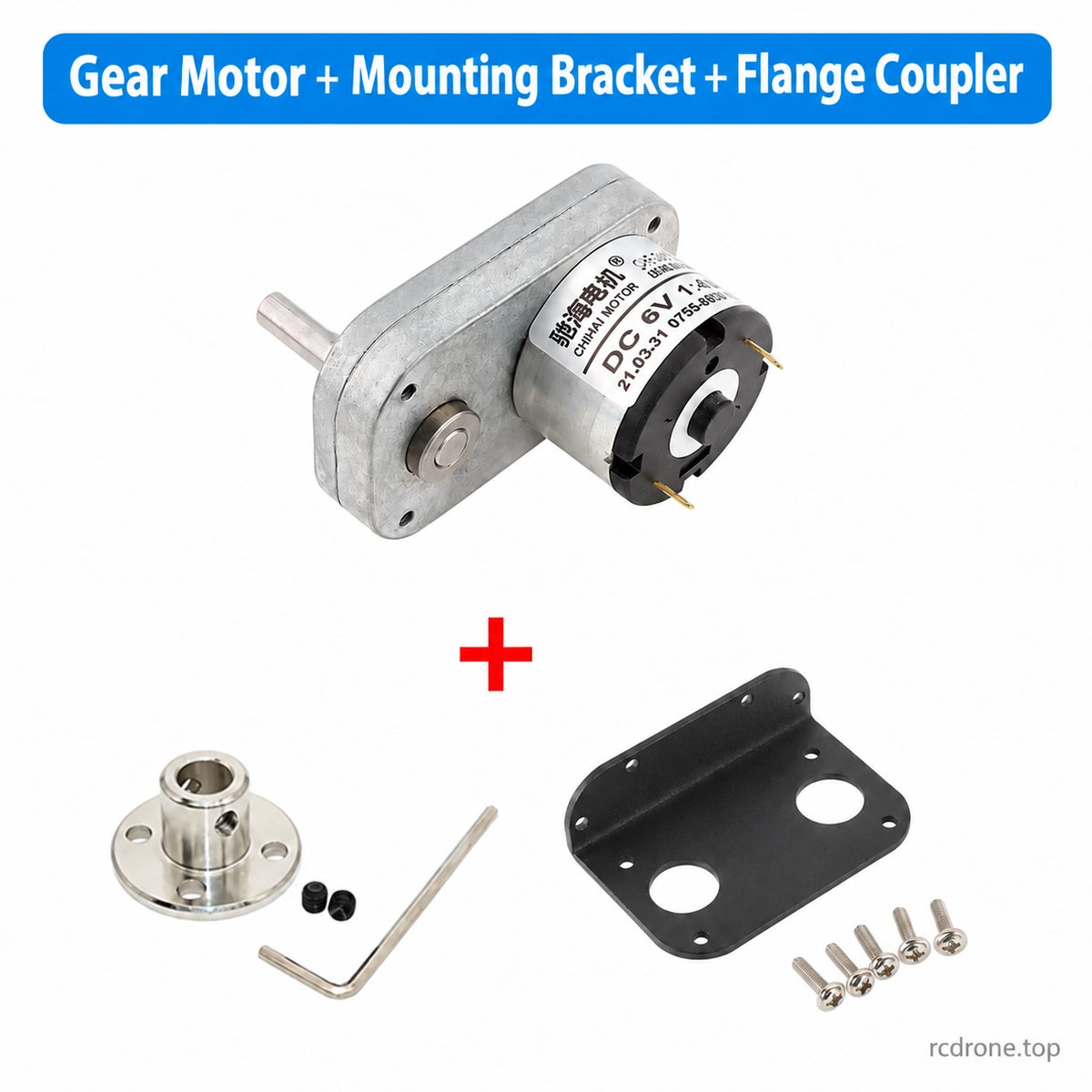

| 馬達 + 支架 + 法蘭聯軸器 | 1 個馬達、1 個帶螺絲的支架和 1 個帶有顯示的緊固硬體的法蘭聯軸器 |
僅包含所選套件的配件。僅選擇馬達不包括支架、控制器、電源適配器、編碼器、大齒輪或法蘭聯軸器。照片標籤是共享包裝參考;實際的馬達繞組和比率遵循所選擇的選項。
常見問題
12V適配器可以直接連接到6V馬達嗎?
不可以。使用正確的6V電源或經過驗證的電壓控制裝置來匹配馬達電壓。在連接之前確認實際的控制器設置和輸出。
此列表是否包括反面軸或編碼器?

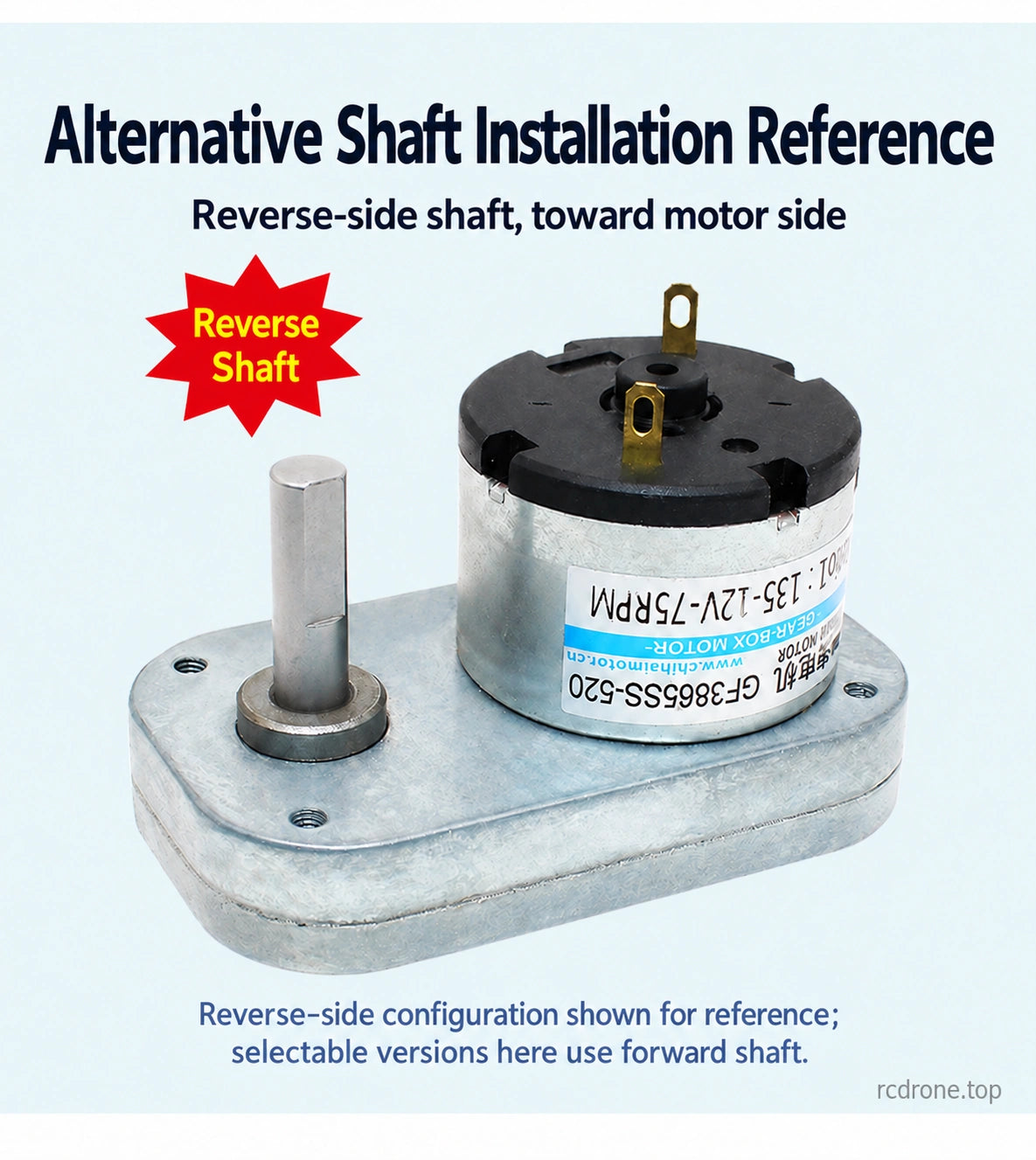

可選的軸方向為前進。反面和配備編碼器的照片是安裝參考,並不改變所選配置。
24V135:1表格是否描述了我的125:1選項?
不。第三個24V表格列標記為135:1。從中無法推斷出125:1的性能值。
25 kgf·cm是保證的高比率失速扭矩嗎?
不。合併的高比率表條目指出最大允許負載;避免停滯和過載。
支架包裝是否包含兩個馬達?
不。每個選擇包括一個馬達。兩個馬達的圖紙僅說明可能的佈局。
