概述
The CubeMars GL35 KV100 是一款高性能無刷直流雲台馬達，專為專業雲台、空中吊艙、自動駕駛系統、雷達單元和激光掃描儀等精密應用而設計。該馬達具有緊湊的41.8mm直徑、21mm長度和超輕的90g重量，在16V下提供0.15Nm額定扭矩，並且具有極低的齒槽效應，實現平穩穩定的控制。6mm大空心軸便於電纜布線，而其IP45防水防塵等級確保在各種環境中可靠運行。優化的電磁設計最小化噪音和能耗，使其能在苛刻的設置中長時間使用。與AlexMos雲台控制器兼容。
主要特點
-
大空心軸 (6mm): 簡化信號和電源電纜的布線。
-
低齒槽扭矩： 提升穩定性和控制精度，減少扭矩波動。
-
超輕巧和緊湊： 僅重90克，更易於整合到手持或空中系統中。
-
耐用保護： IP45防水防塵等級，適用於多種現場應用。
-
優化的電磁設計： 低噪音和低能耗，延長運行時間。
-
廣泛的應用兼容性： 適用於雲台系統、無人機吊艙、自動駕駛導航和雷達設置。
規格
一般參數
| 參數 | 數值 |
|---|---|
| 應用 | 雲台，雷達 |
| 驅動方式 | FOC |
| 操作環境溫度 | -20℃~50℃ |
| 繞組類型 | 星形 |
| 絕緣等級 | H |
| 絕緣高壓 | 500V 5mA/2s |
| 絕緣電阻 | 500V 10MΩ |
| 相位 | 3 |
| 極對數 | 7 |
電氣參數
| 參數 | 數值 |
|---|---|
| 額定電壓 (V) | 16 |
| 空載轉速 (rpm) | 1320 |
| 額定扭矩 (Nm) | 0.15 |
| 額定轉速 (rpm) | 815 |
| 額定電流 (A) | 1.3 |
| 峰值扭矩 (Nm) | 0.46 |
| 峰值電流 (A) | 4 |
| Kv (rpm/V) | 82.5 |
| Kt (Nm/A) | 0.115 |
| Ke (V/krpm) | 11.54 |
| 相對相電阻 (mΩ) | 3600 |
| 相對相電感 (μH) | 2100 |
| 慣性 (g·cm²) | 61 |
| Km (Nm/√W) | 0.0606 |
| 機械時間常數 (ms) | 1.66 |
| 電氣時間常數 (ms) | 0.58 |
| 重量 (克) | 90 |
| 最大扭矩與重量比 (Nm/kg) | 5.11 |
應用
-
專業相機穩定器（手持和空中）
-
無人機舱和無人機搭載成像系統
-
自動駕駛導航雷達
-
激光掃描設備
-
精密定位平台
手動下載
詳細資訊

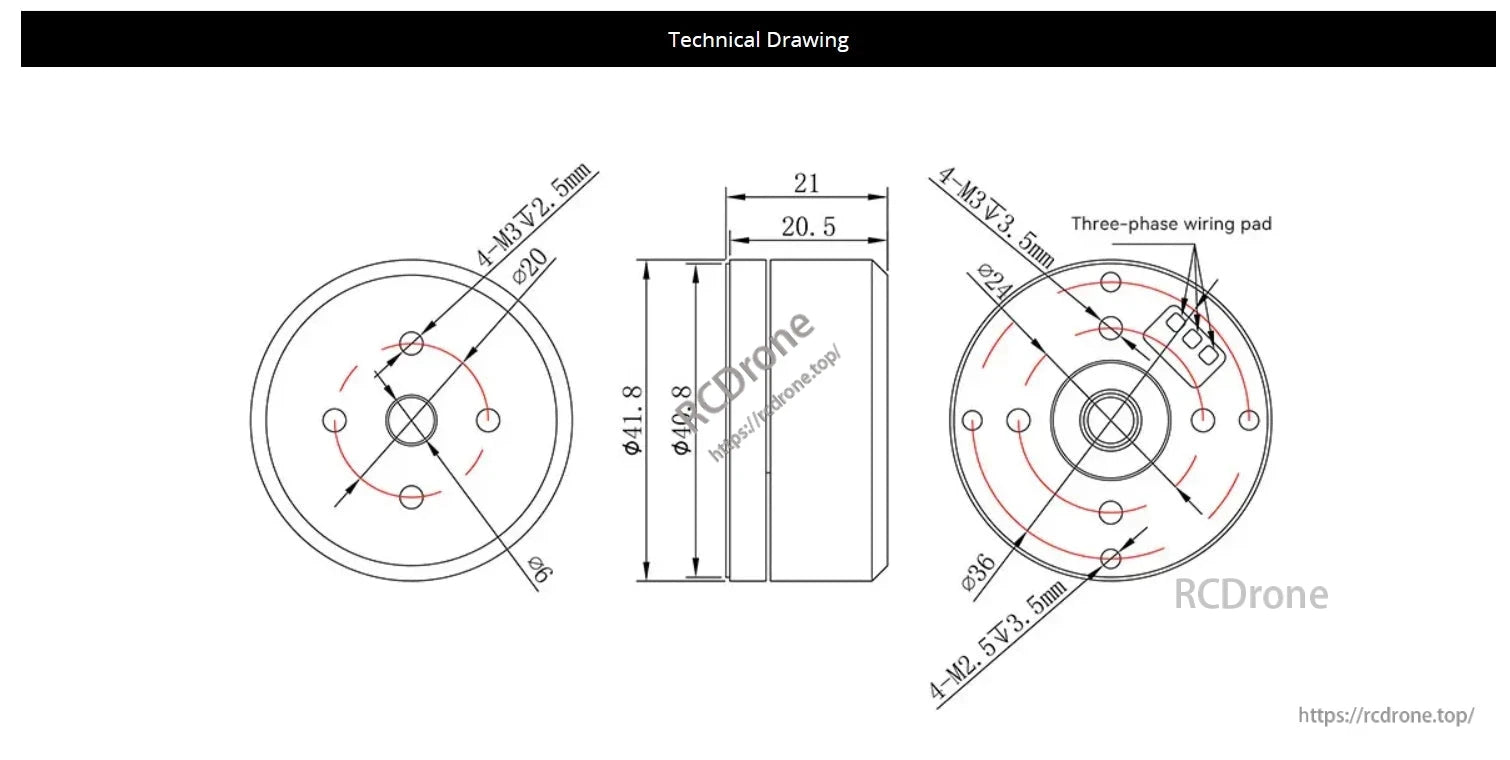

GL35 KV100 穩定器馬達尺寸及三相接線板詳細資訊。

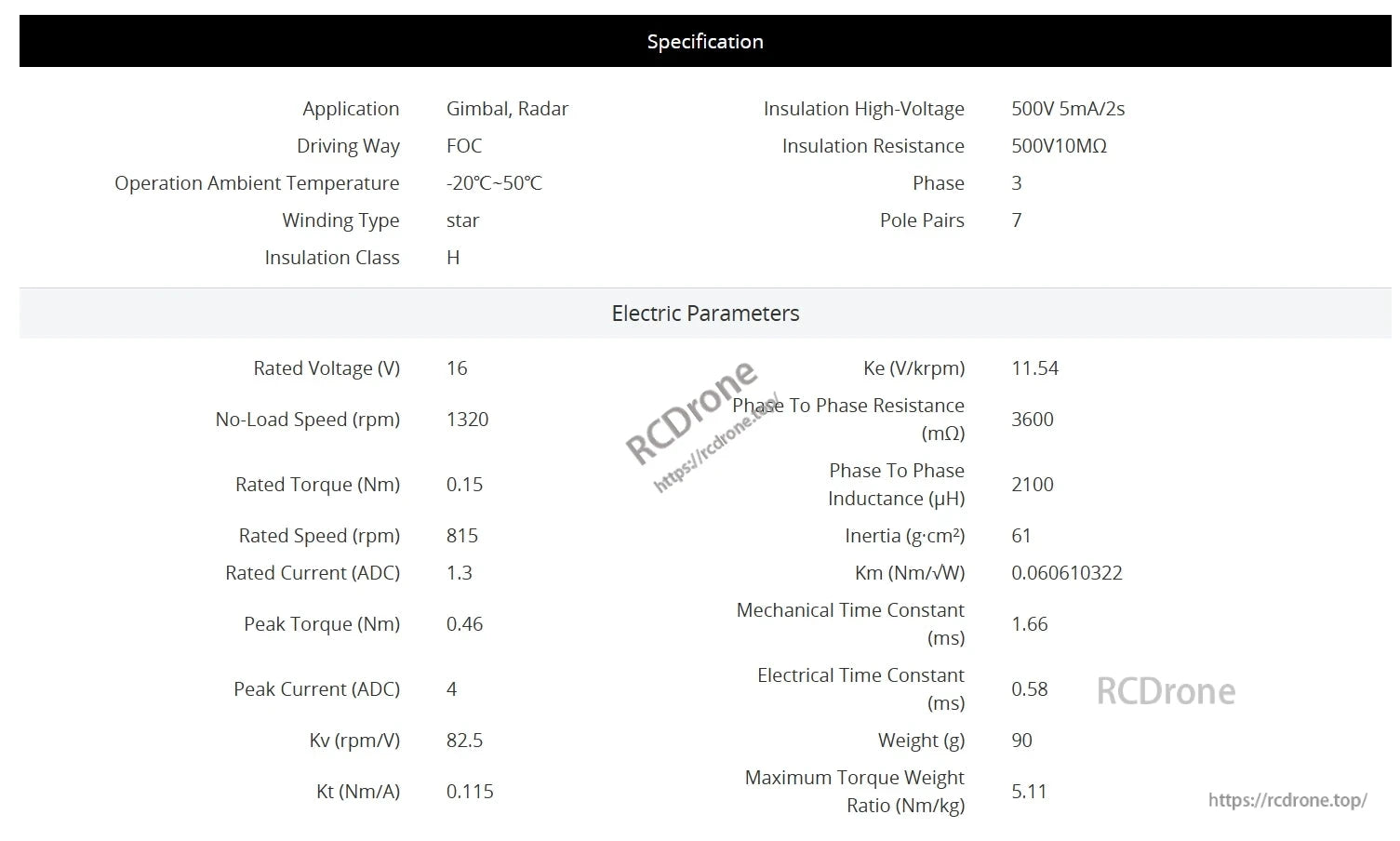

CubeMars GL35 KV100 穩定器馬達：16V，1.3A，815 RPM，0.15 Nm 扭矩，三相，7對極，-20°C 至 50°C 操作，90克重量，5。11 Nm/kg 最大扭矩重量比，FOC 驅動，星形繞組，H 級絕緣。

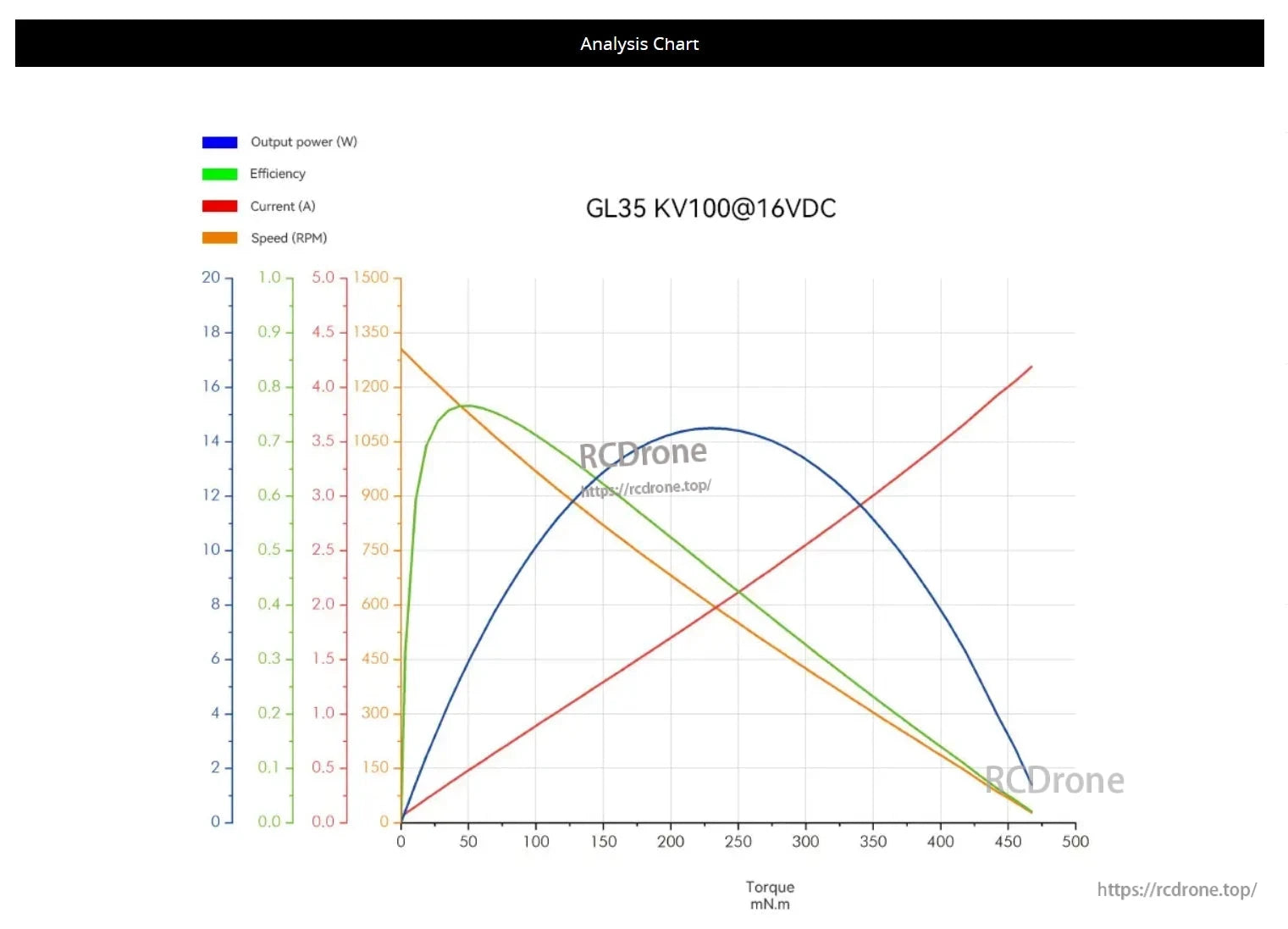

CubeMars GL35 KV100@16VDC Gimb電動馬達分析圖。顯示輸出功率 (W)、效率、電流 (A) 和速度 (RPM) 與扭矩 (mN.m) 的關係。輸出功率在約 14W 時達到峰值，效率高達 0.7，電流線性增加至 16A，速度從 1350 RPM 開始，隨著扭矩減少。圖表顯示馬達在不同負載下的性能特徵，突顯出功率和效率的最佳運行點。

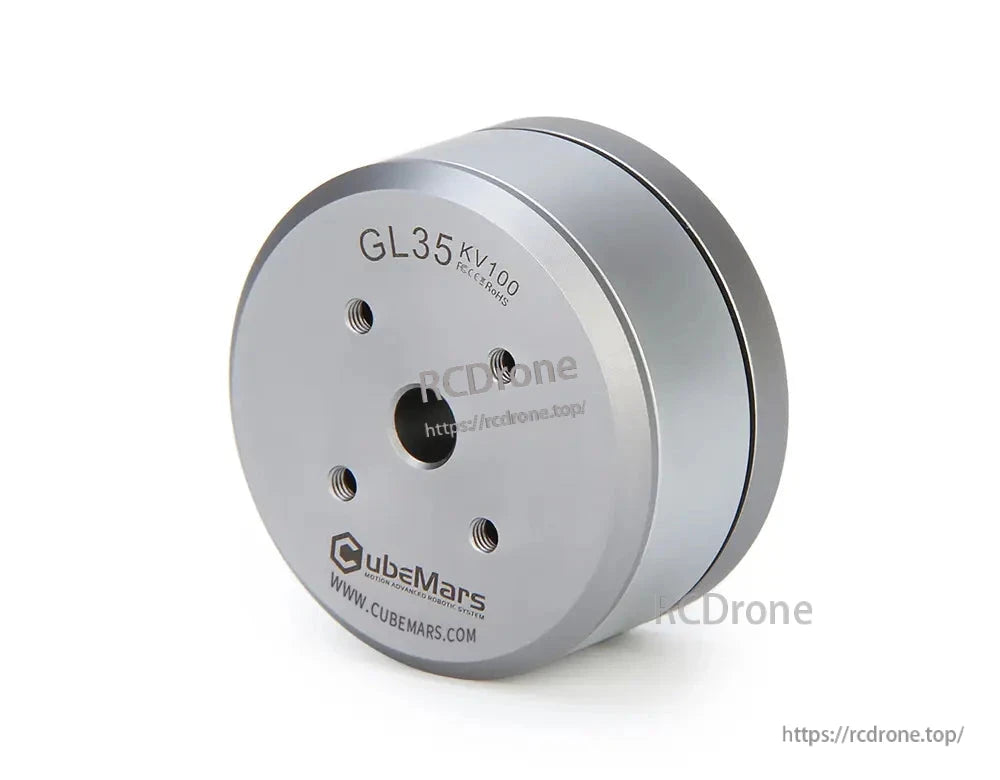

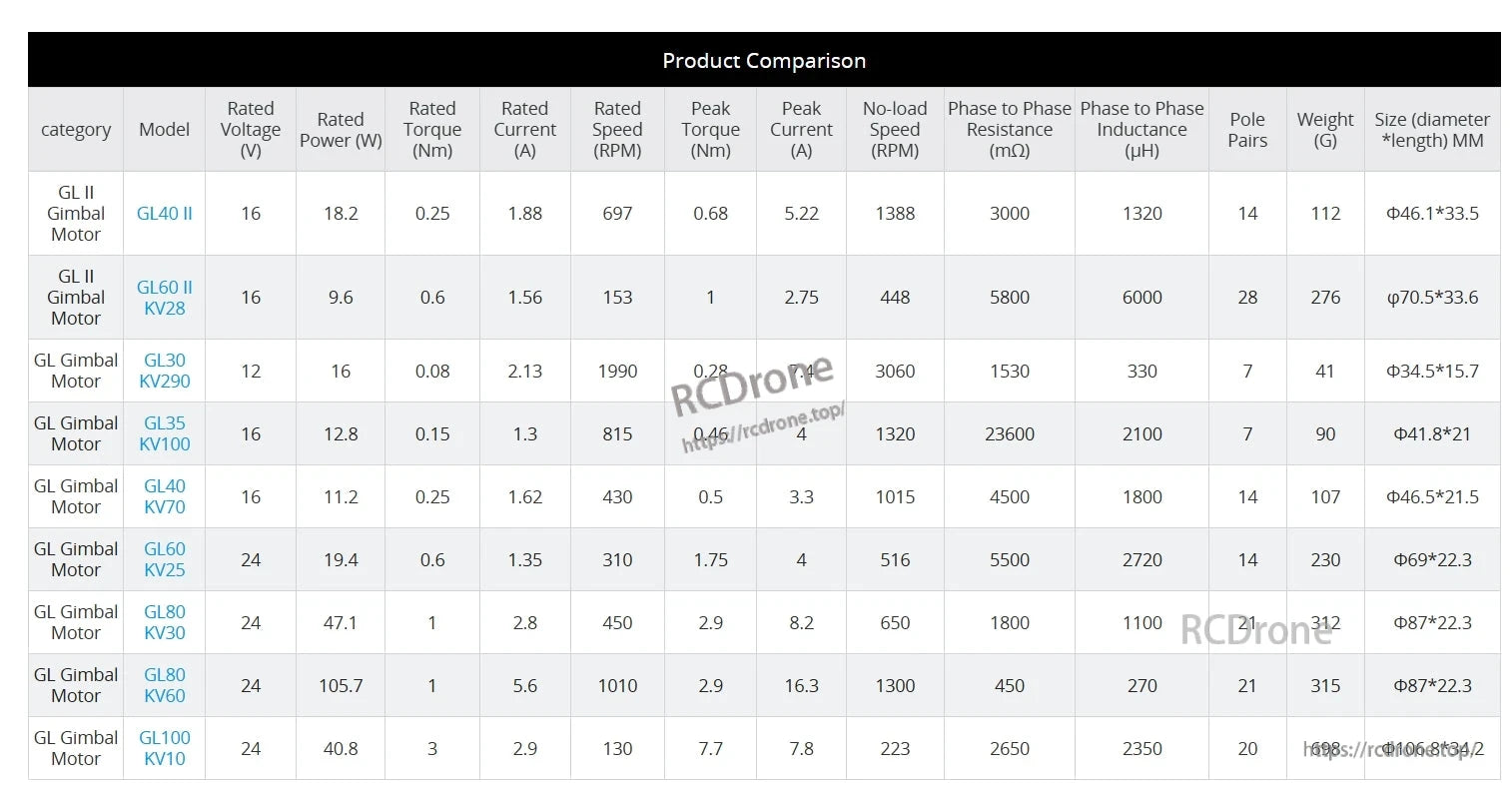

CubeMars GL35 KV100 雲台馬達：16V，12.8W，0.15Nm 扭矩，1.3A 電流，815 RPM 速度，0.46Nm 峰值扭矩，4A 峰值電流，41.8x21mm 尺寸，90g 重量，7 對極。

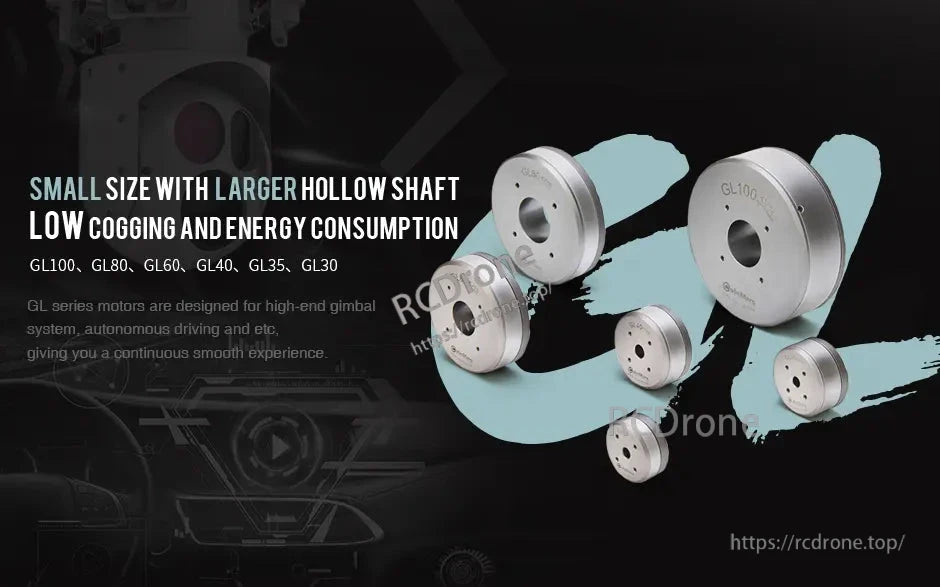

CubeMars GL35 KV100 雲台馬達 提供緊湊設計、大型中空軸、低齒槽和能源效率。適合高端雲台和自動駕駛，確保平穩運行。

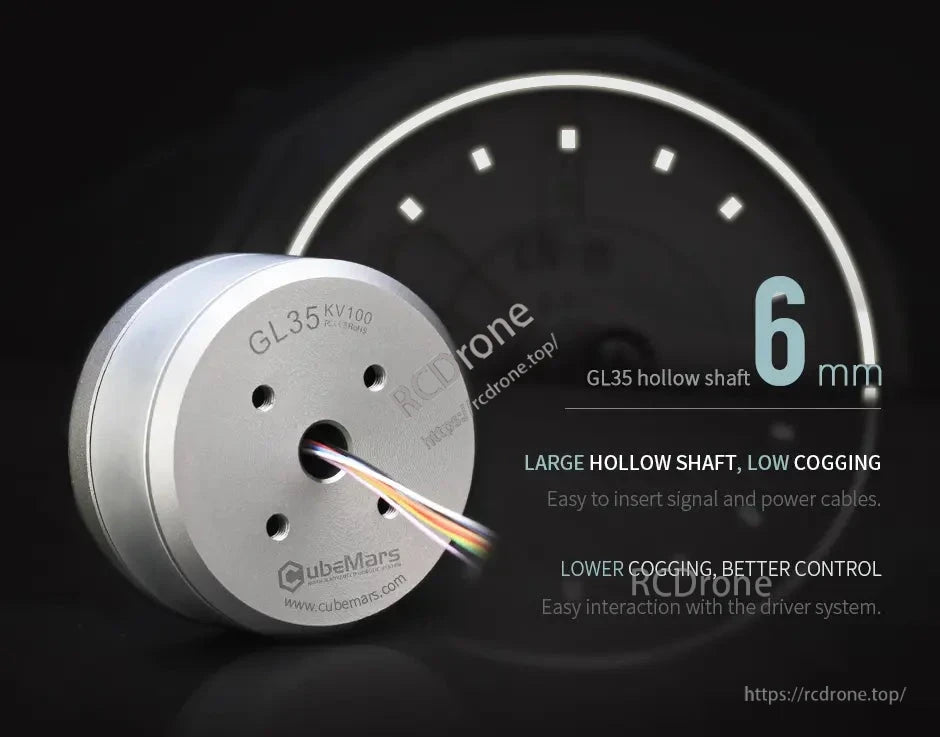

CubeMars GL35 KV100 雲台馬達具有 6mm 中空軸、低齒槽、易於插入電纜和流暢的驅動系統互動。

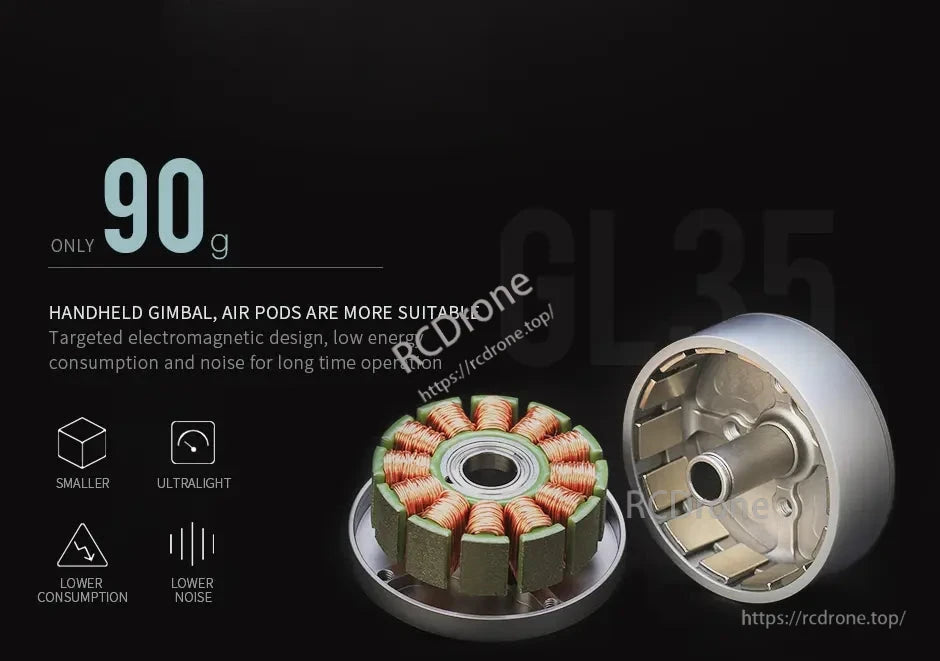

CubeMars GL35 KV100 雲台馬達：90g，手持，超輕，小型，低耗能，低噪音。針對性電磁設計以實現高效的長期運行。
IP45 防水、防塵雲台馬達，適用於無人機、汽車和導航系統。

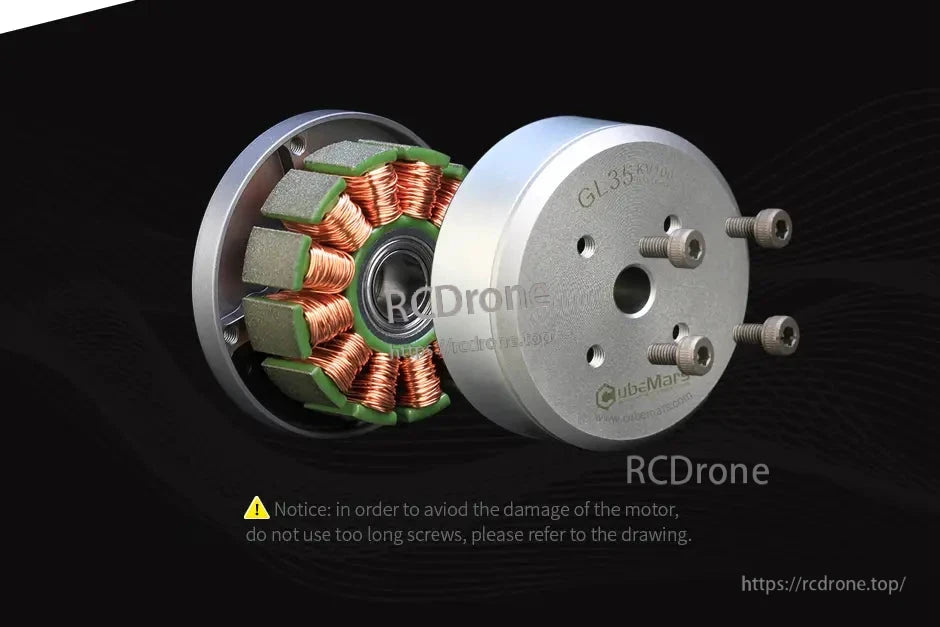

CubeMars GL35 KV100 雲台馬達，附有螺絲長度的警告。
