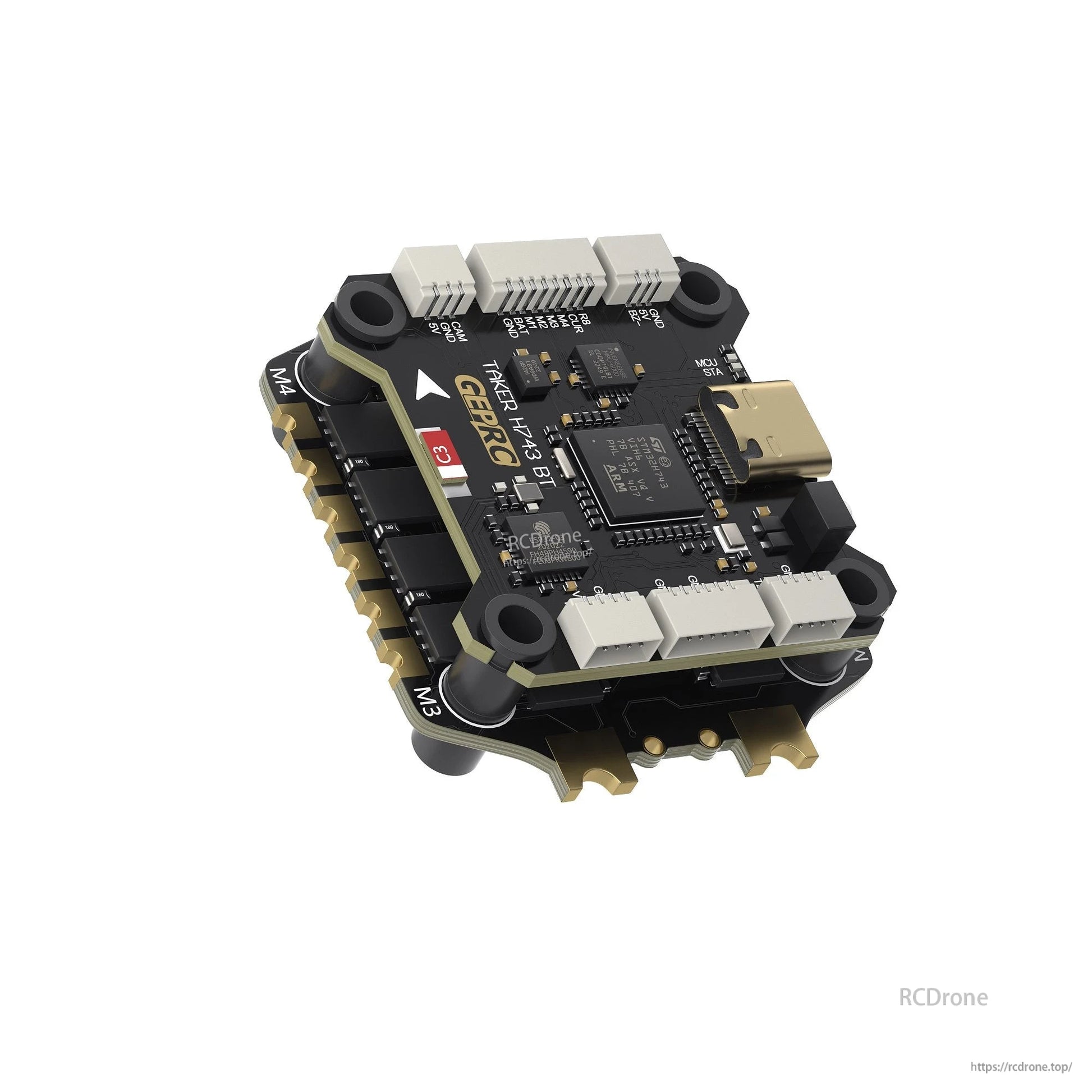

GEPRC TAKER H743 BT 32位 65A 堆疊 - STM32H743，雙陀螺儀，藍牙調校，512M 黑盒

概述

GEPRC TAKER H743 BT 32Bit 65A 堆疊是一個結合了TAKER H743 BT飛行控制器和TAKER H65_8S_32Bit 65A 4IN1 ESC的堆疊。它使用STM32H743VIH6飛行控制器芯片（Cortex-M7），具有480MHz的操作頻率，雙陀螺儀（MPU6000 + ICM42688-P），集成藍牙以進行無線調整，以及512M的板載黑匣子存儲。該堆疊支持多種開源固件選項，包括Betaflight、INAV和Ardupilot，並提供8個電機輸出以支持X8模式。

主要特點

• 飛行控制器MCU：STM32H743（STM32H743VIH6，Cortex-M7），480MHz操作頻率
• 集成雙陀螺儀：MPU6000 + ICM42688-P（雙陀螺儀）
• 藍牙無線調整（顯示Speedybee應用程序支持）
• 512M板載黑匣子存儲（顯示為512MB內置SD卡/板載存儲）
• 集成氣壓計
• 7個UART端口（UART3固定用於藍牙）
• 雙BEC輸出：5V@3A and 12V@2。5A (雙BEC); 12V / 顯示的電壓開關
• 直接插頭適用於DJI Air Unit
• 顯示的即插即用直接連接端口適用於RX、DJI O3、VTX、蜂鳴器、ESC和相機
• ESC協議支持：Dshot 150/300/600

注意（來自產品圖片）：Betaflight和INAV不支持同時雙陀螺儀。

如需客戶服務和訂單支持，請聯繫https://rcdrone.top/或發送電子郵件至support@rcdrone.top。

規格

TAKER H743 BT 飛行控制器

TAKER H65_8S_32Bit 65A 4IN1 ESC

包含內容

• 1 x TAKER H743 BT 飛行控制器
• 1 x TAKER H65_8S_32Bit 65A 4IN1 ESC
• 1 x 電解電容（50V 1000uF）
• 1 x DJI 連接線（SH1.0 6pin 100mm）
• 1 x VTX 連接線（SH1.0 4pin-6pin 100mm）
• 1 x 接收器矽膠線（SH1.0 4pin 150mm）
• 1 x 相機連接線（SH1.0-SH1.25 3pin 60mm）
• 1 x FC 轉接線（SH1.0 8pin 30mm)
• 1 x XT60 電源線 (12AWG 110mm)
• 4 x M3*30 螺絲
• 4 x M3*25 螺絲
• 8 x 尼龍螺母 (M3)
• 12 x 矽膠防震墊 (M3)

應用

• 需要飛行控制器 + 4合1 ESC 堆疊的多旋翼建設
• 競速和自由飛行設置（如產品材料中所述）
• X8 模式建設（8 個電機輸出 / 顯示 X8 模式支持）
• 使用 Betaflight、INAV 或 Ardupilot 的固件設置

詳細資訊

GEPRC TAKER H743 BT 32Bit 65A 堆疊提供頂級性能。特點包括 H743 晶片、雙陀螺儀、512M 閃存、藍牙、板載氣壓計、多固件支持、8 個電機輸出和 7 個 UART 端口。設計用於高效率和先進控制，這個堆疊結合了力量和精確性，適用於要求苛刻的應用。

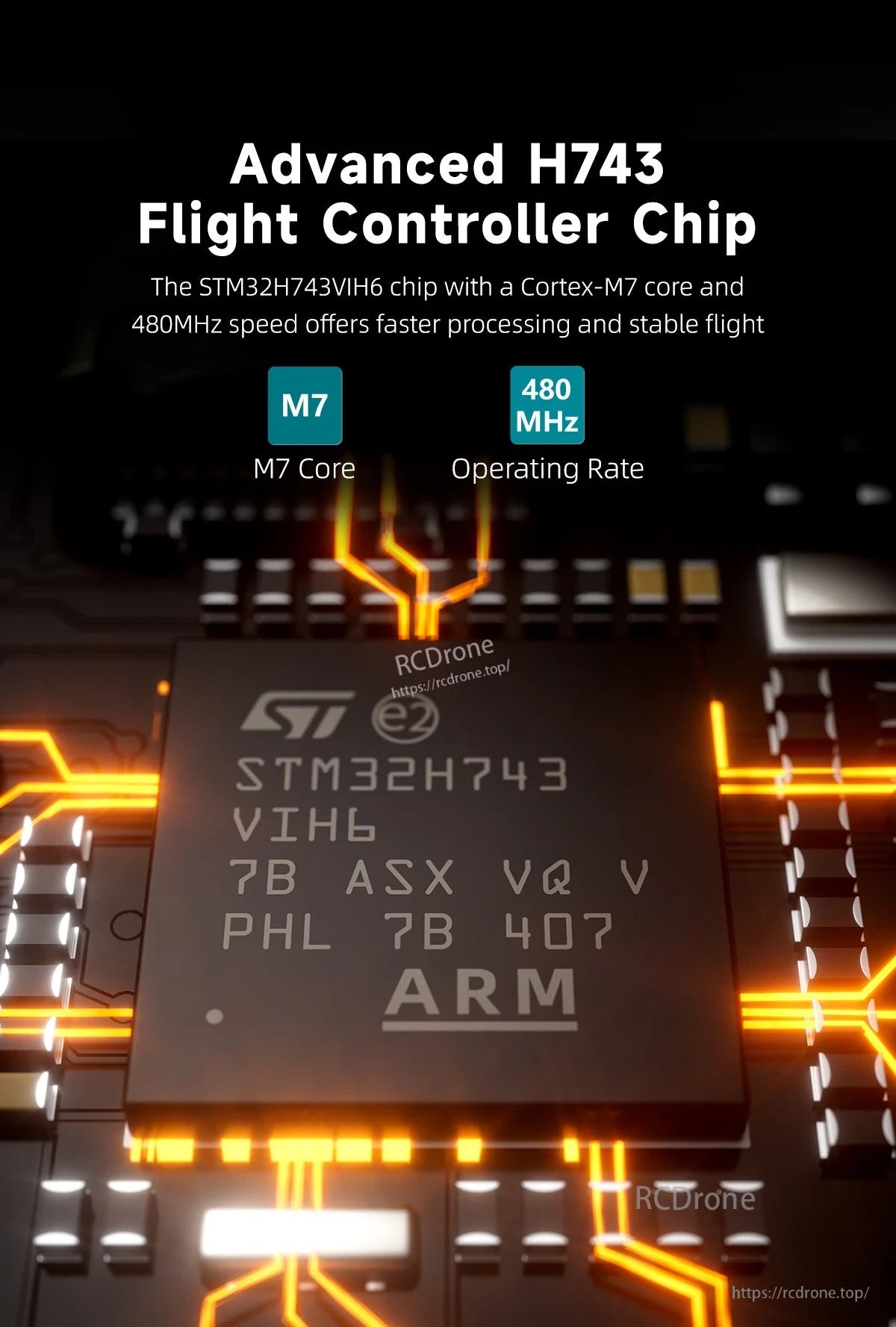

先進的 H743 飛行控制器晶片，搭載 Cortex-M7 核心和 480MHz 的速度，確保更快的處理速度和穩定的無人機飛行性能。

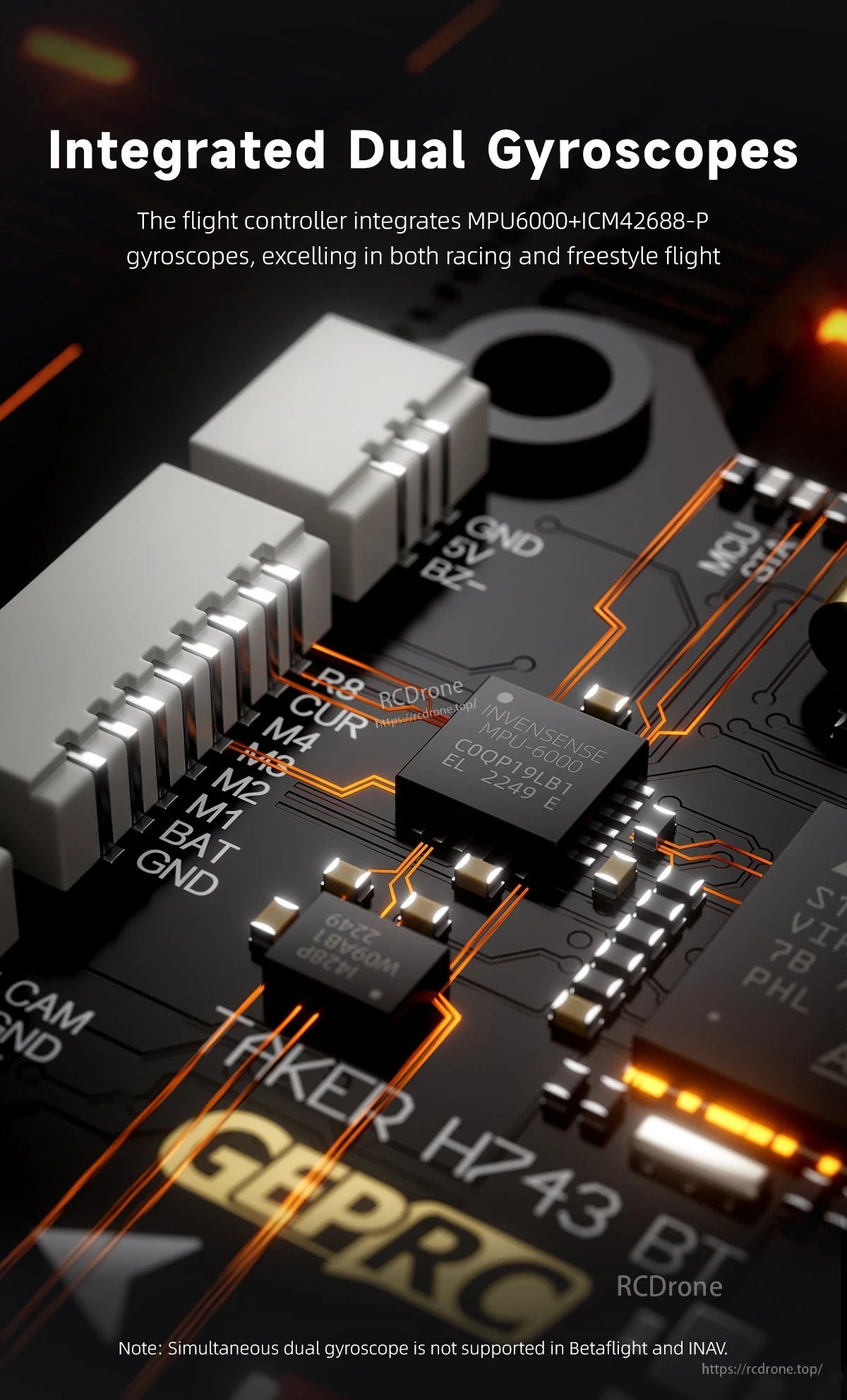

GEPRC TAKER H743 BT 使用 MPU6000 和 ICM42688-P 陀螺儀，適用於賽車和自由飛行。雙陀螺儀在 Betaflight/INAV 中不受支持。主板具有發光的電路和標記的元件。

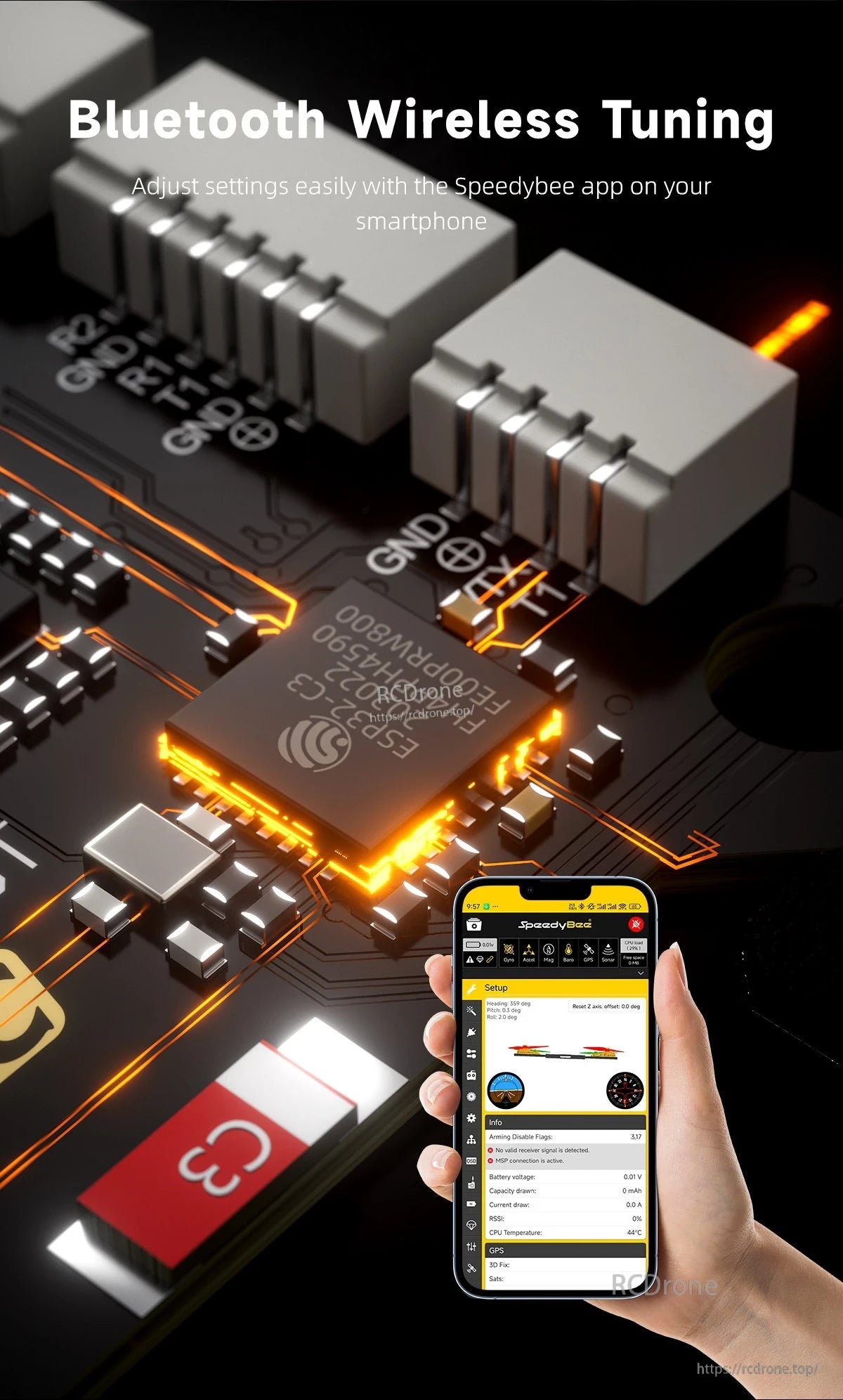

藍牙無線調整通過 Speedybee 應用程序實現輕鬆的智能手機調整。具備 ESP32-C3 晶片、發光電路和實時遙測數據，用於無人機設置和監控。

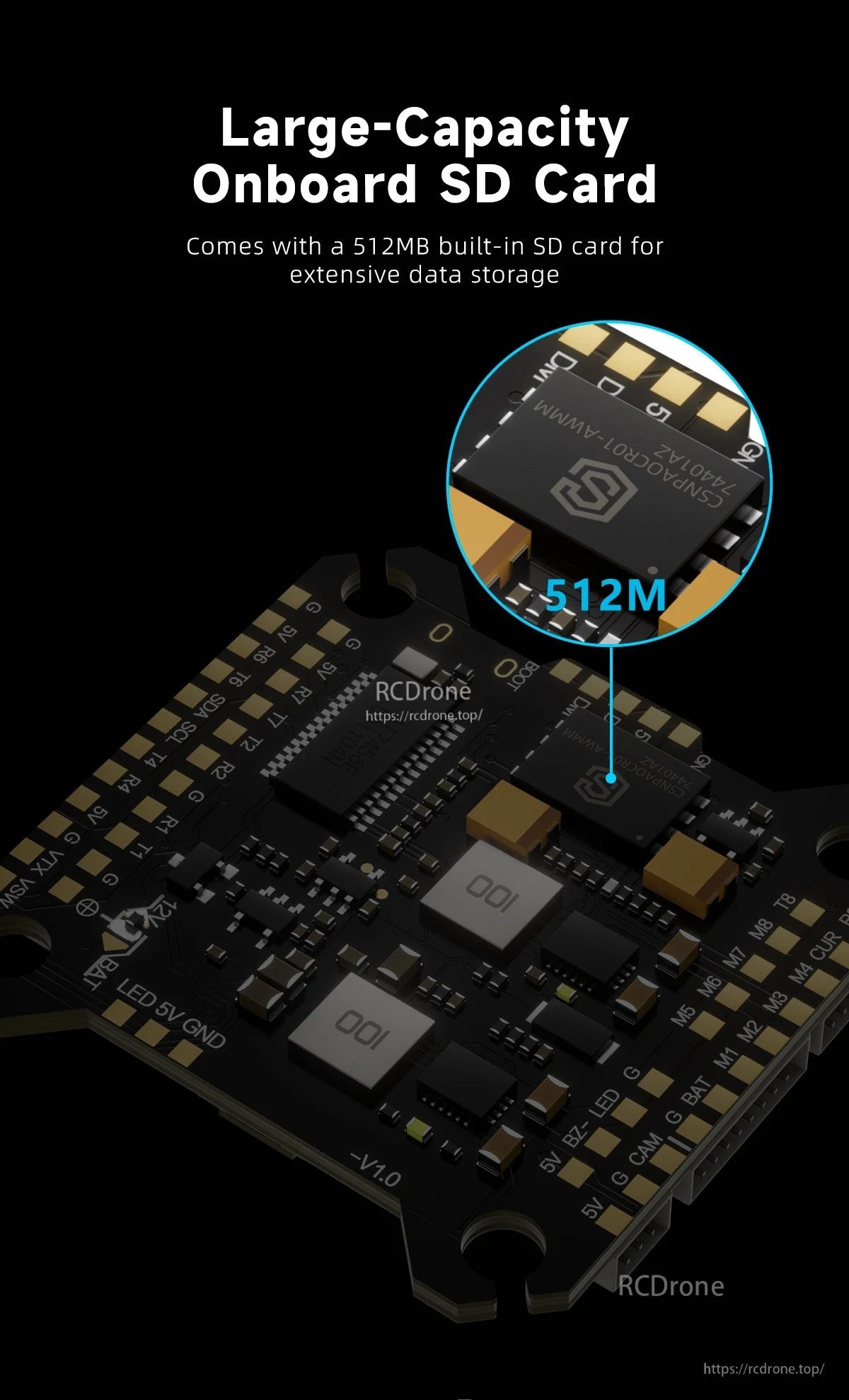

配備大容量的內建 512MB 存儲的 SD 卡，便於存儲大量數據。標記為“512M”的突出晶片確保電子堆疊設計中的可靠記憶體整合。

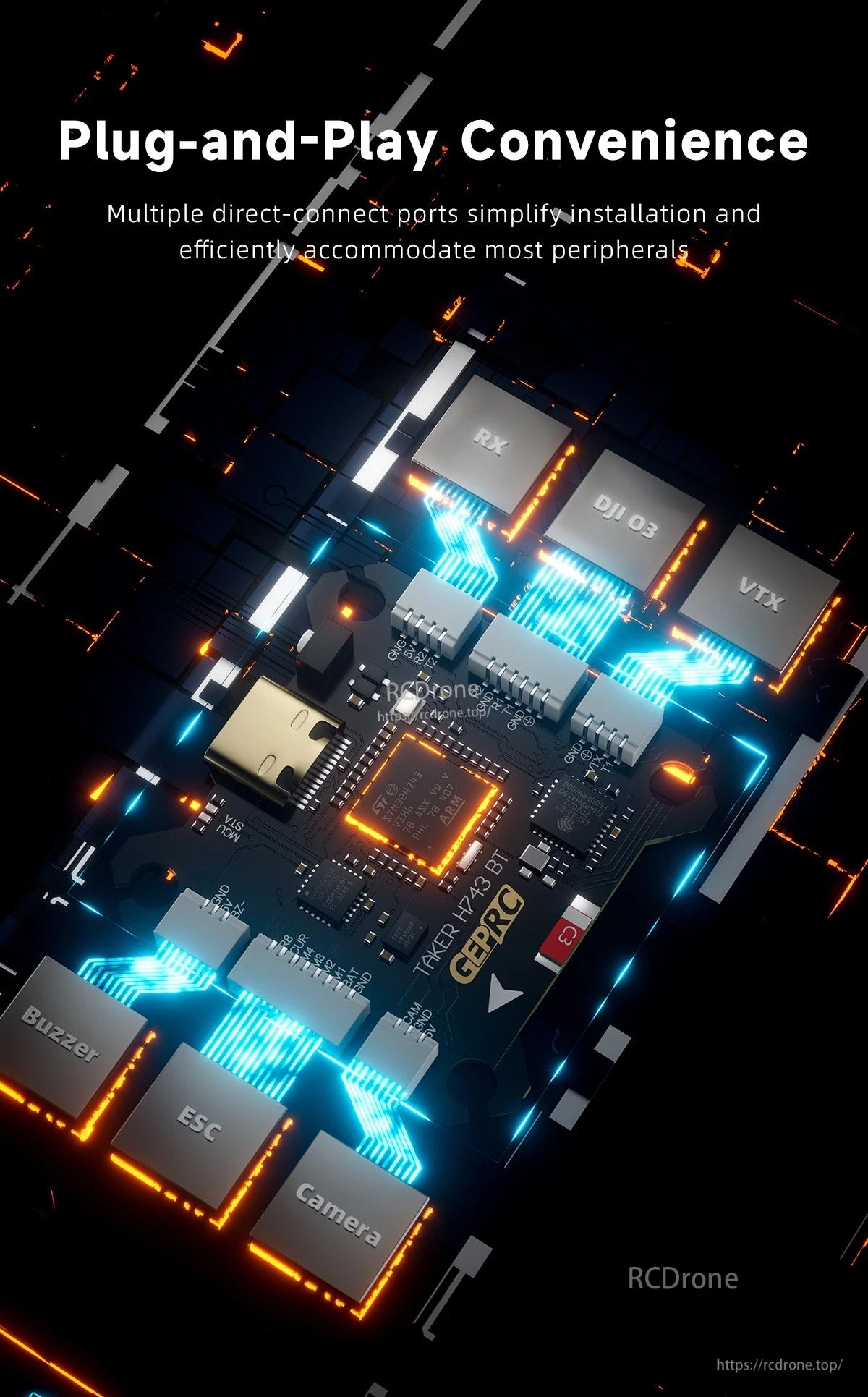

即插即用的便利性，配備直接連接端口以便於設置。GEPRC TAKER H743 BT 支持通過發光電路路徑連接 ESC、相機、蜂鳴器、DJI O3、VTX 和 RX 等外圍設備。

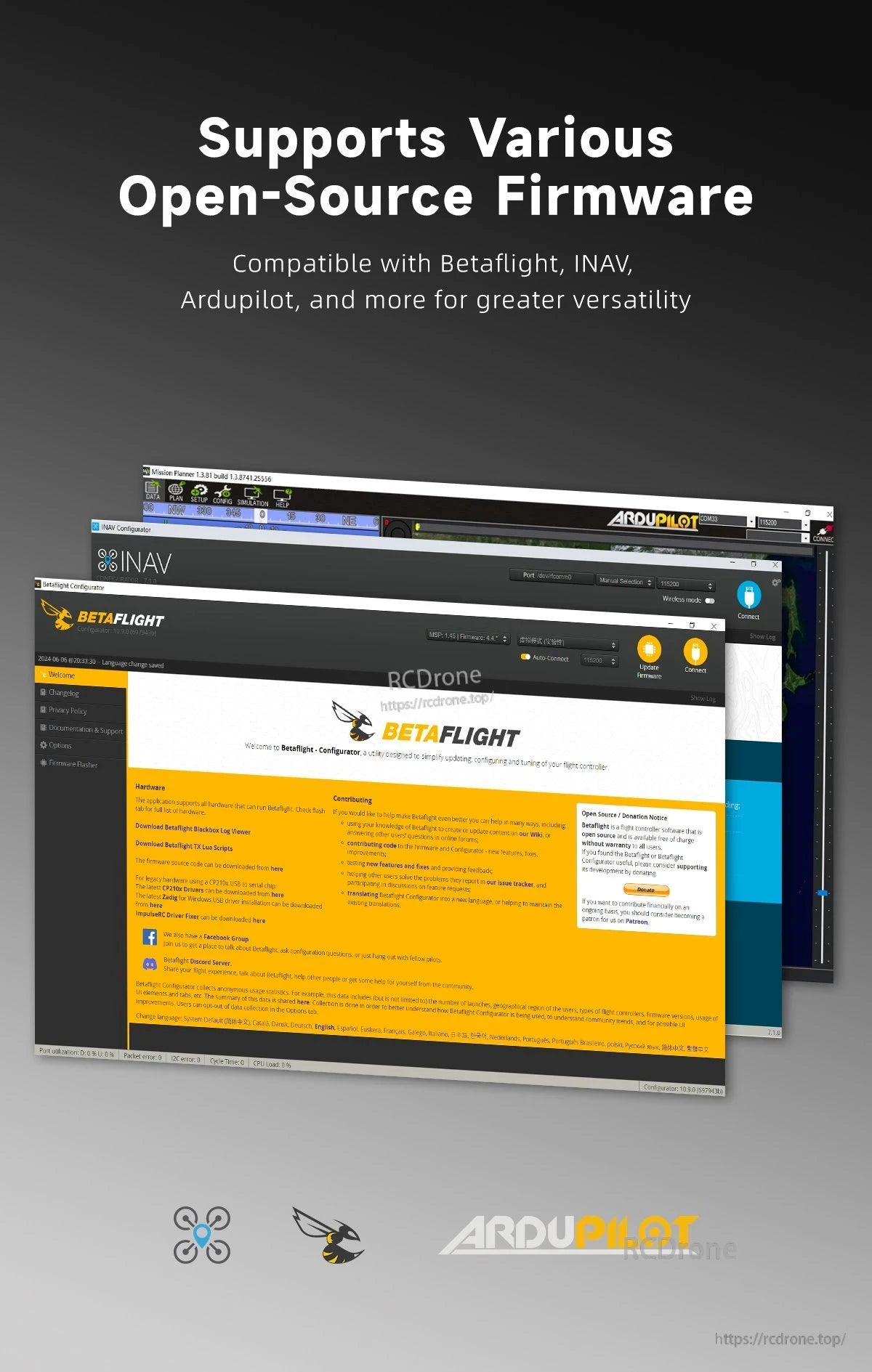

支持開源韌體，如 Betaflight、INAV 和 Ardupilot，增強飛行控制器的多功能性。包括顯示兼容性和自定義選項的配置器介面，適合無人機愛好者和專業人士使用。

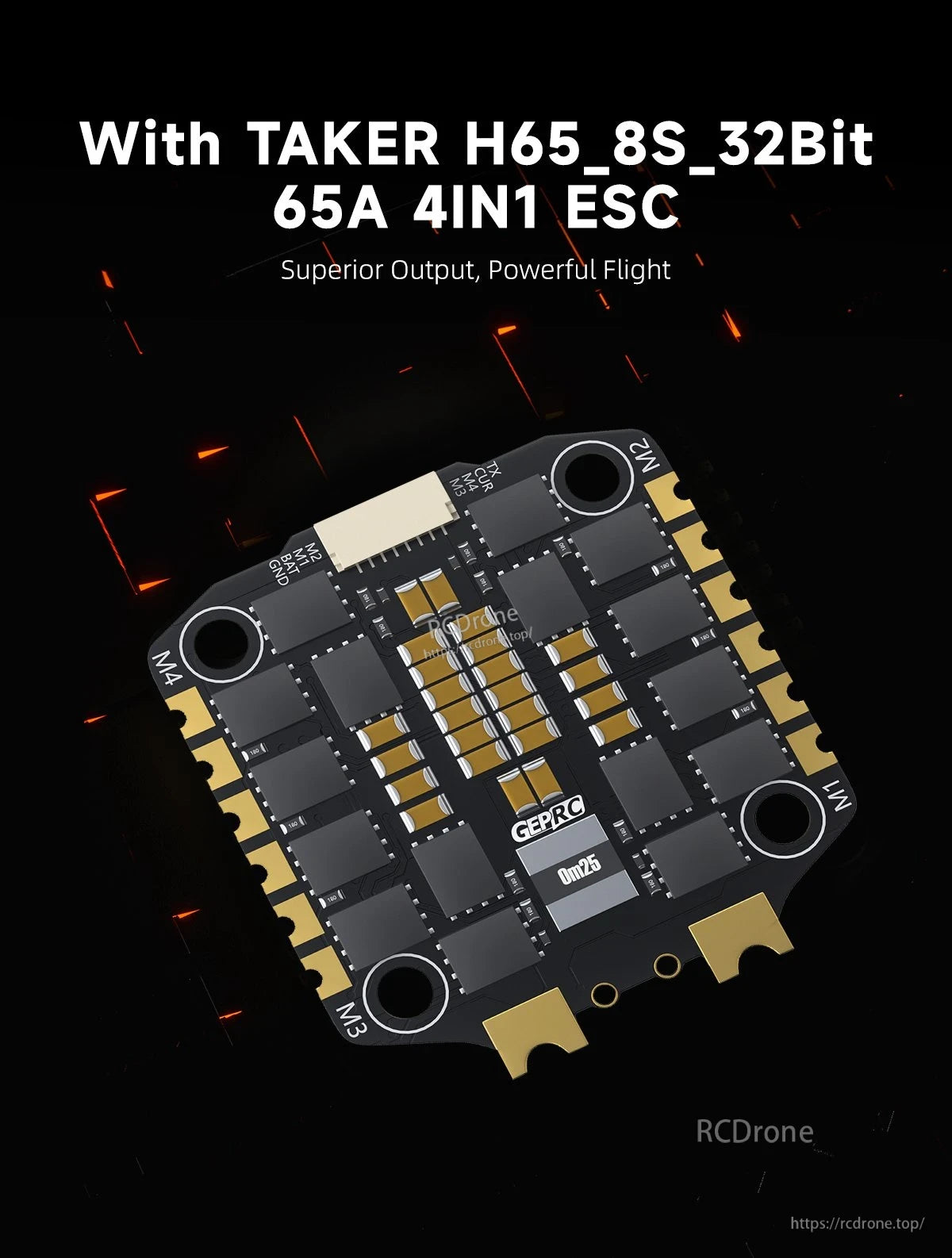

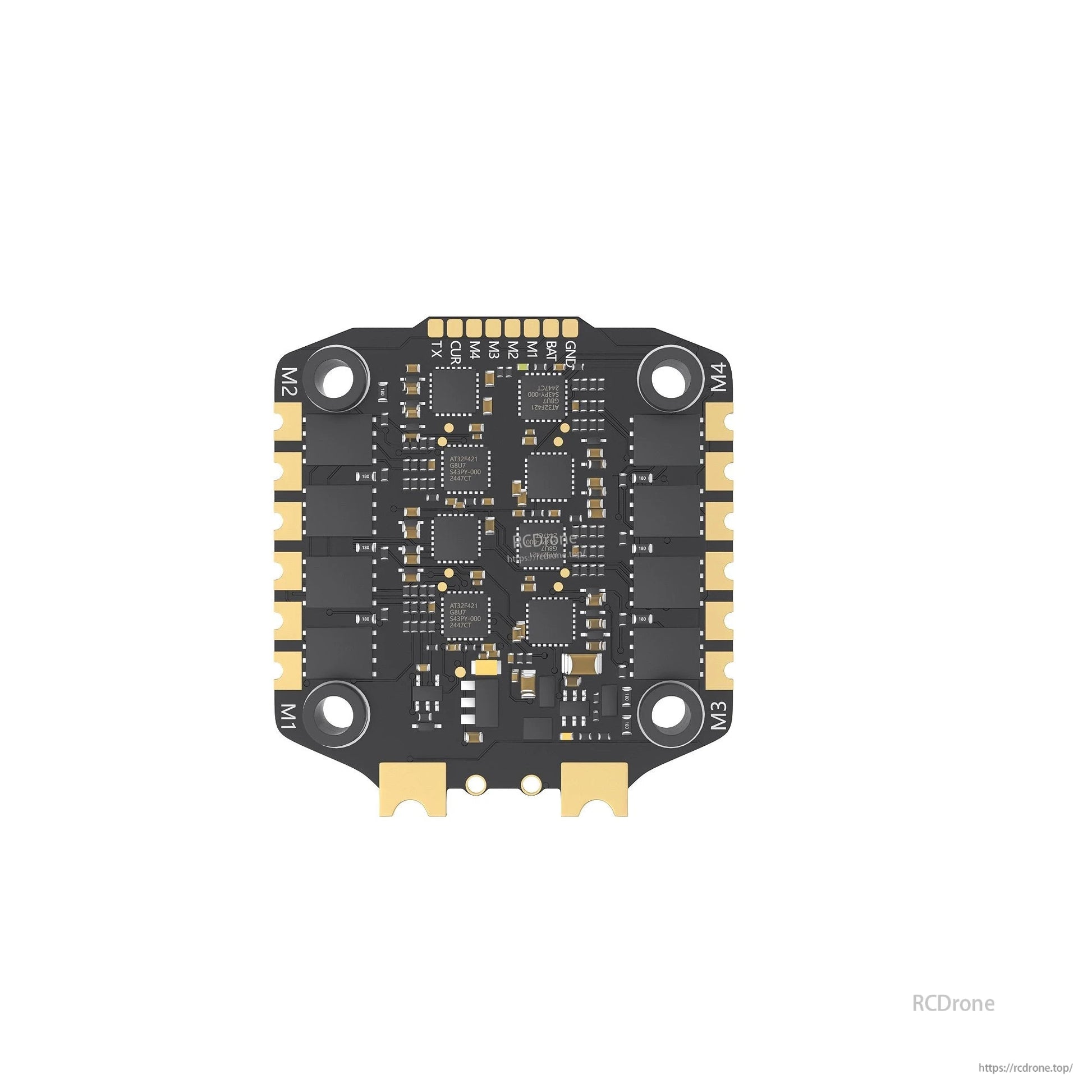

TAKER H65 8S 32Bit 65A 4IN1 ESC 提供卓越的輸出和強大的飛行性能。

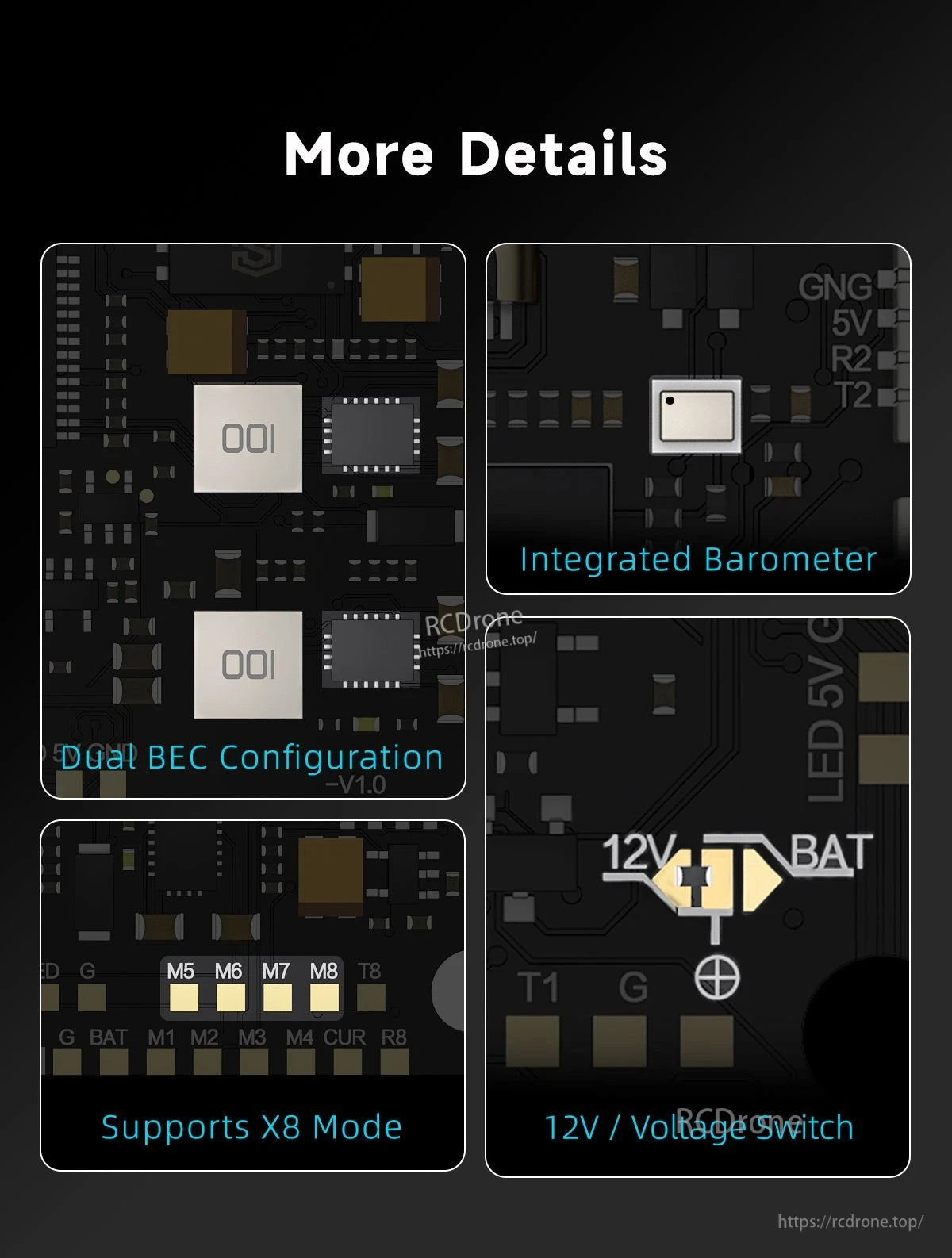

GEPRC TAKER H743 BT 65A 堆疊的詳細視圖突顯了雙 BEC 配置、集成氣壓計、X8 模式支持和 12V 電壓開關。

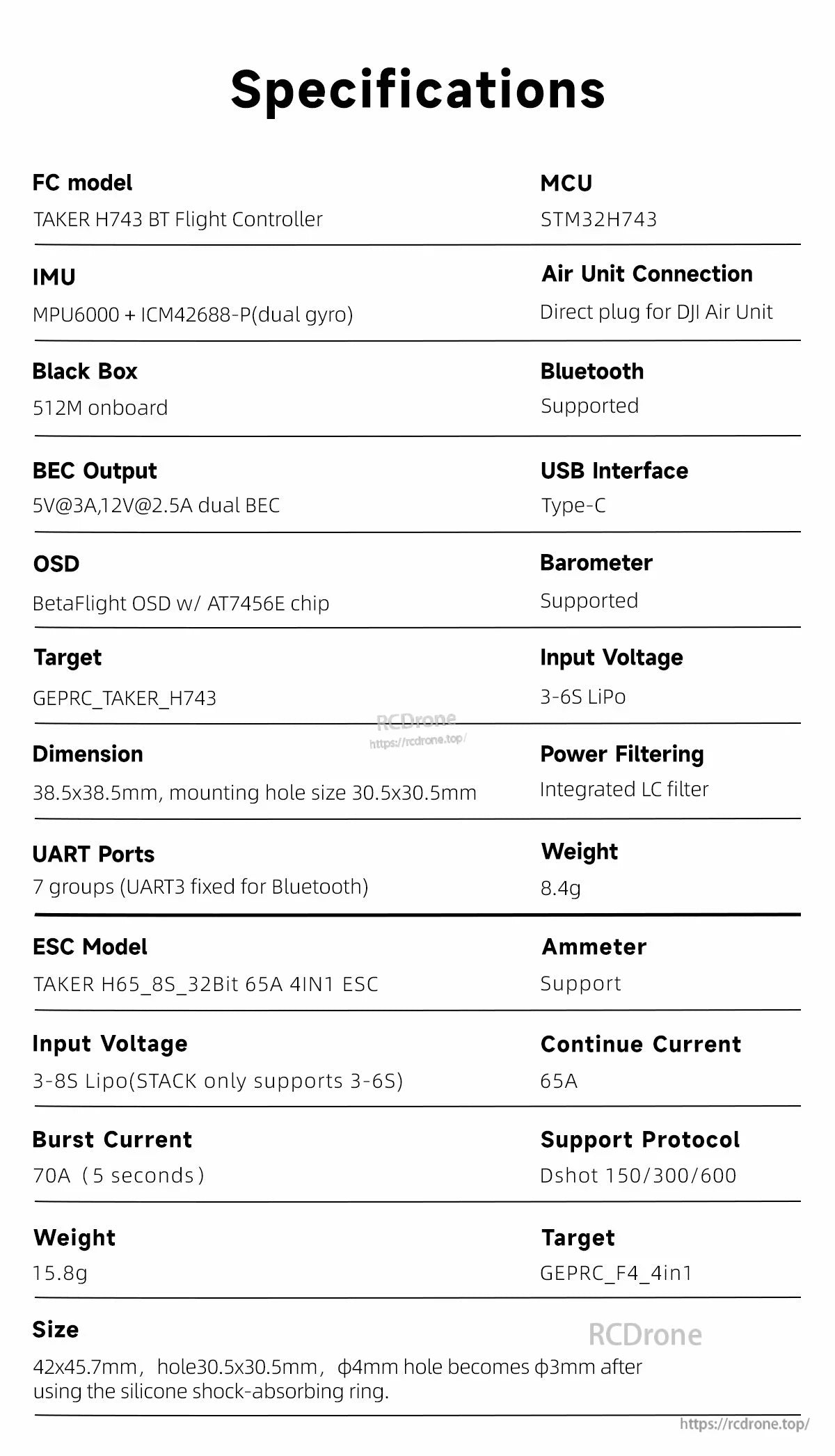

GEPRC TAKER H743 BT 飛行控制器和 65A 32 位 4 合 1 ESC 堆疊的規格概述，包括關鍵端口和電源詳情。

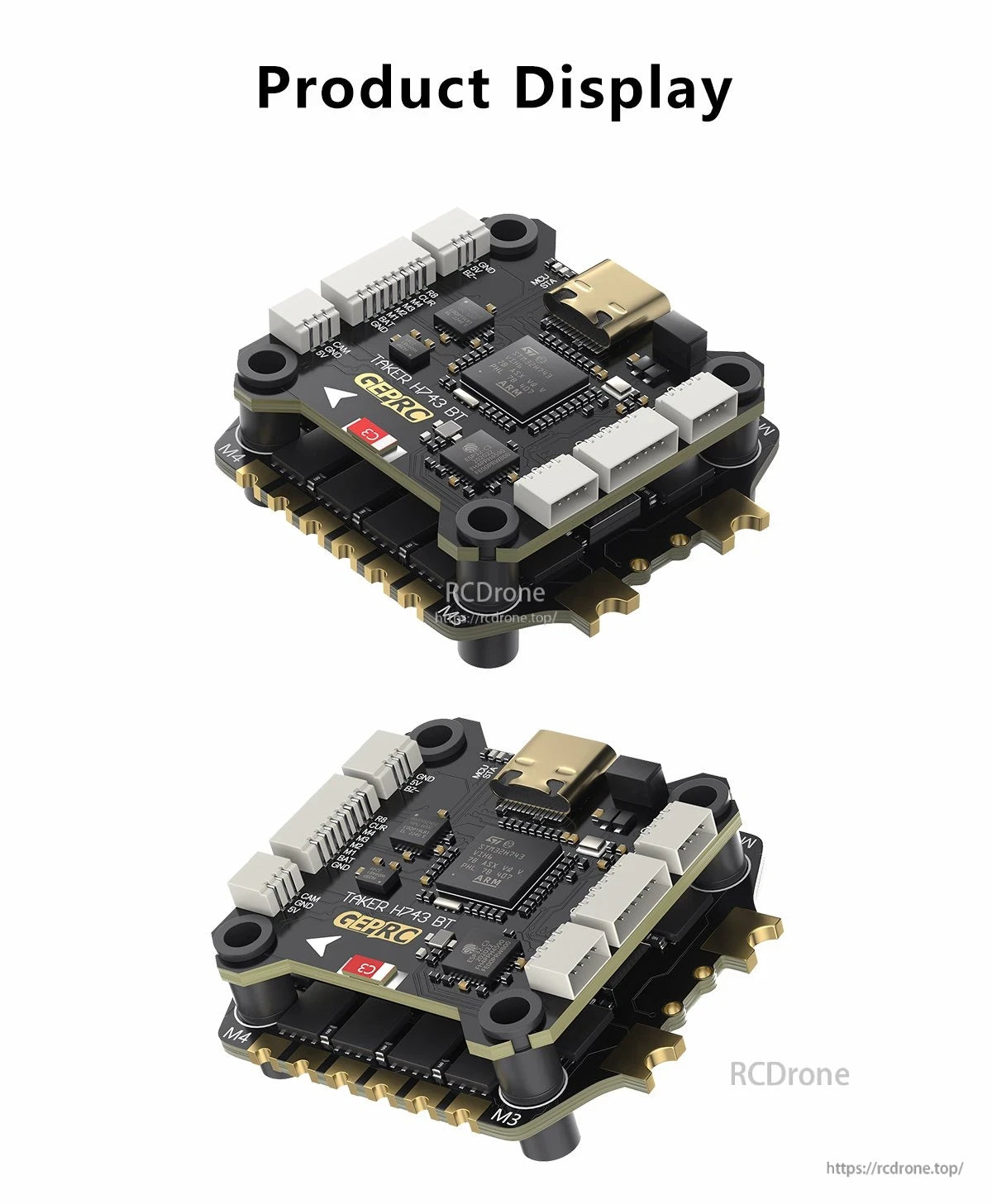

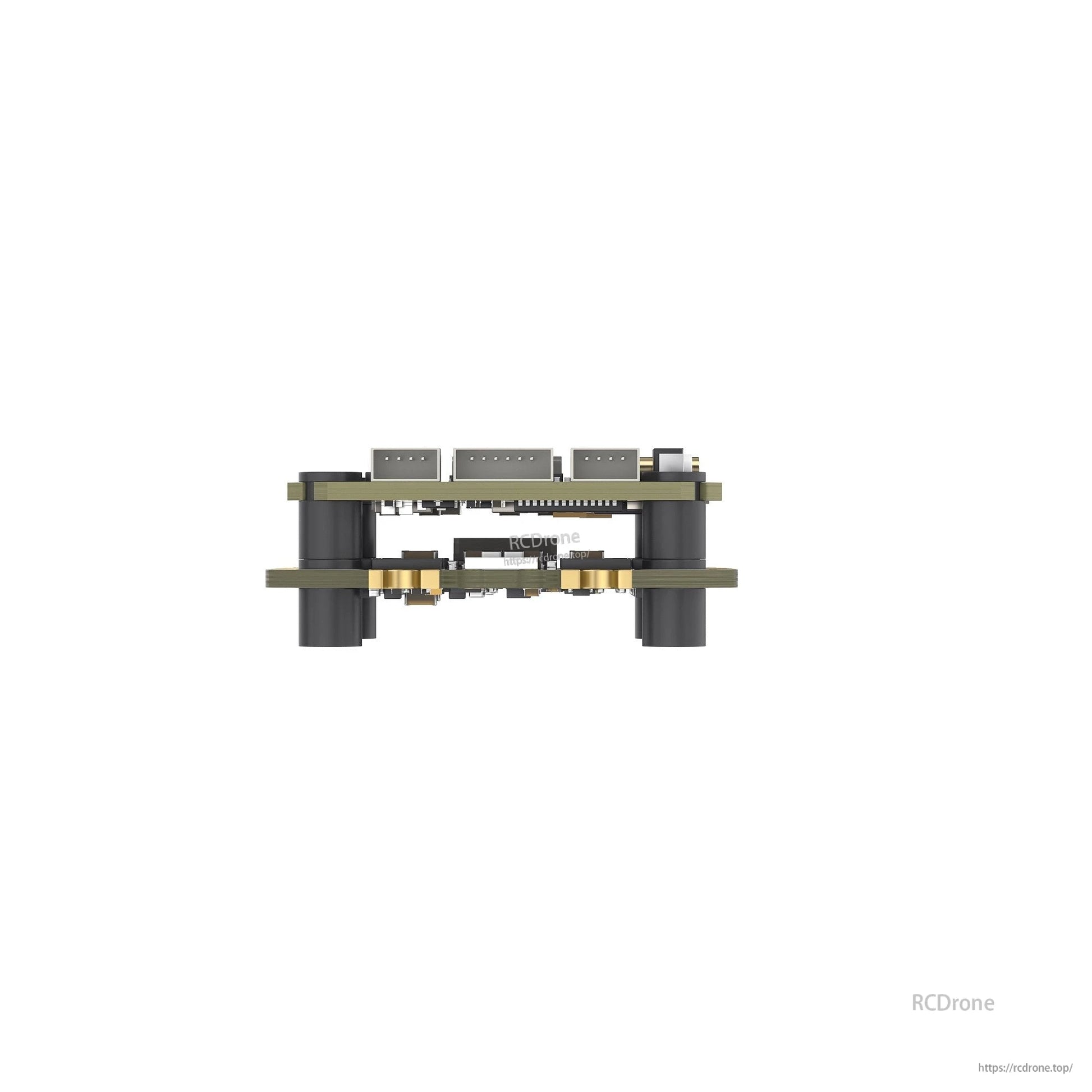

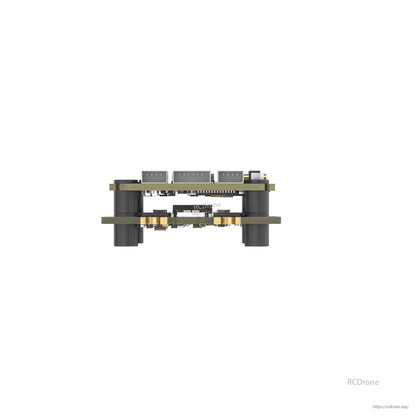

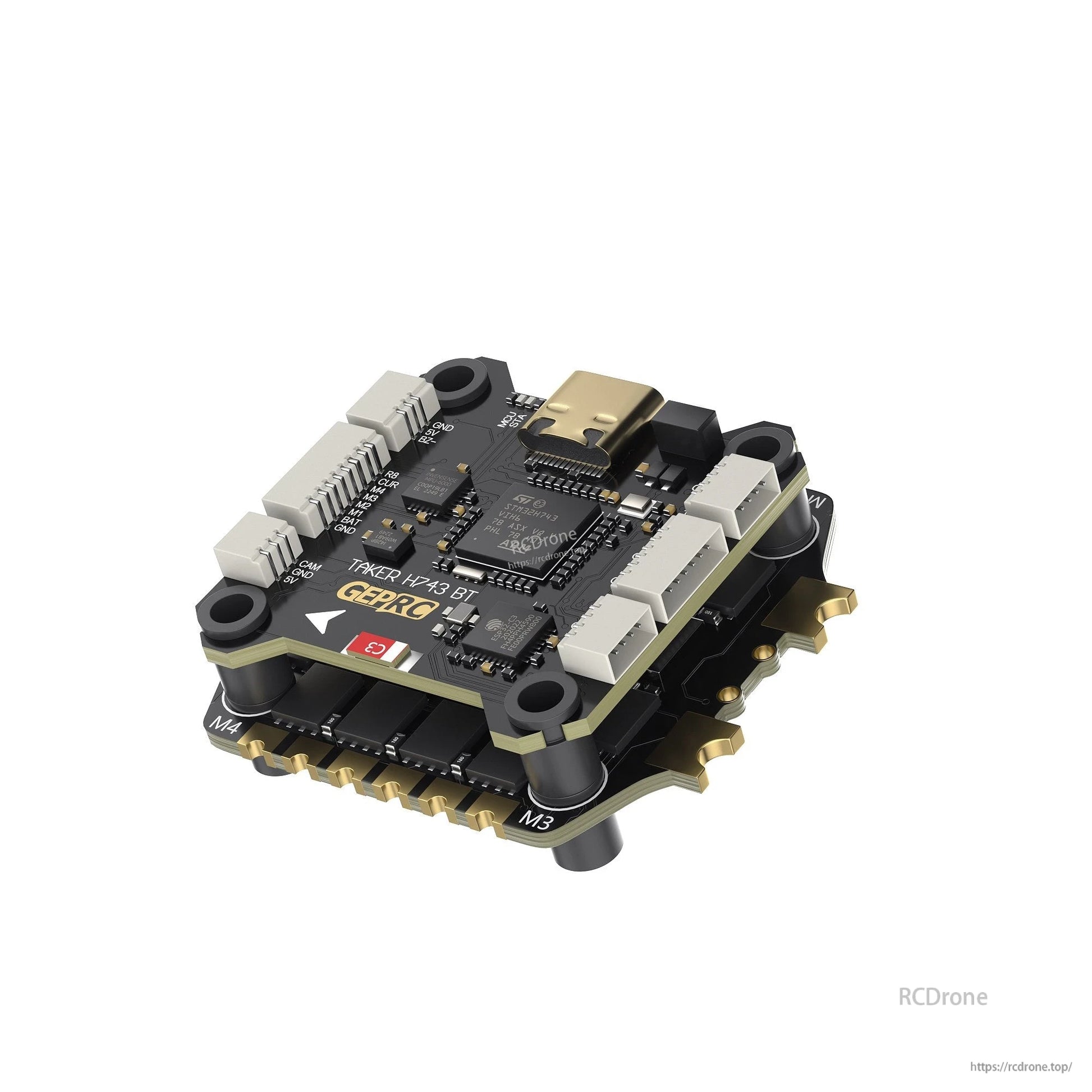

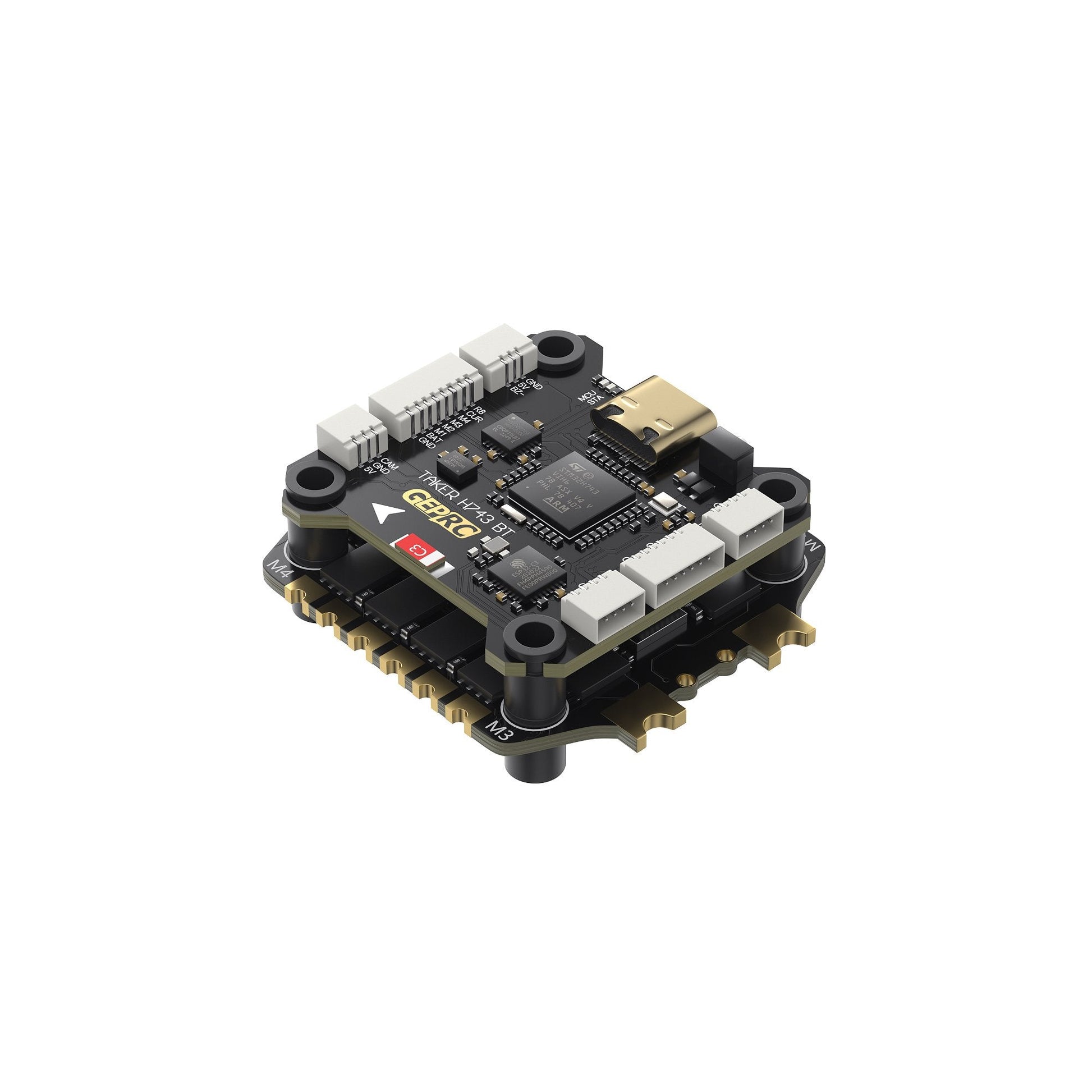

GEPRC TAKER H743 BT 32Bit 65A 堆疊，配備多個連接器、金色端口和標記元件，適用於無人機飛行控制系統。

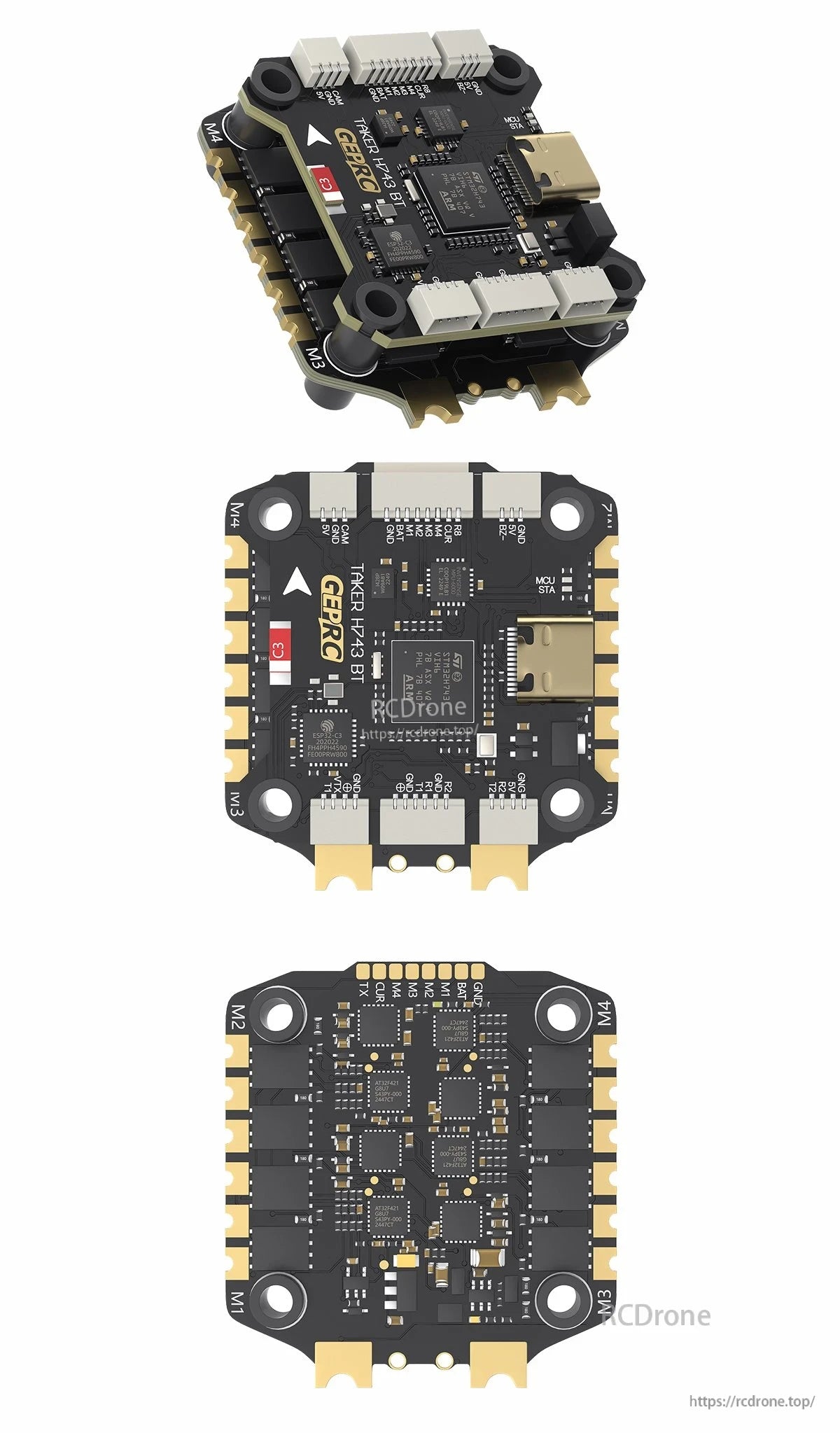

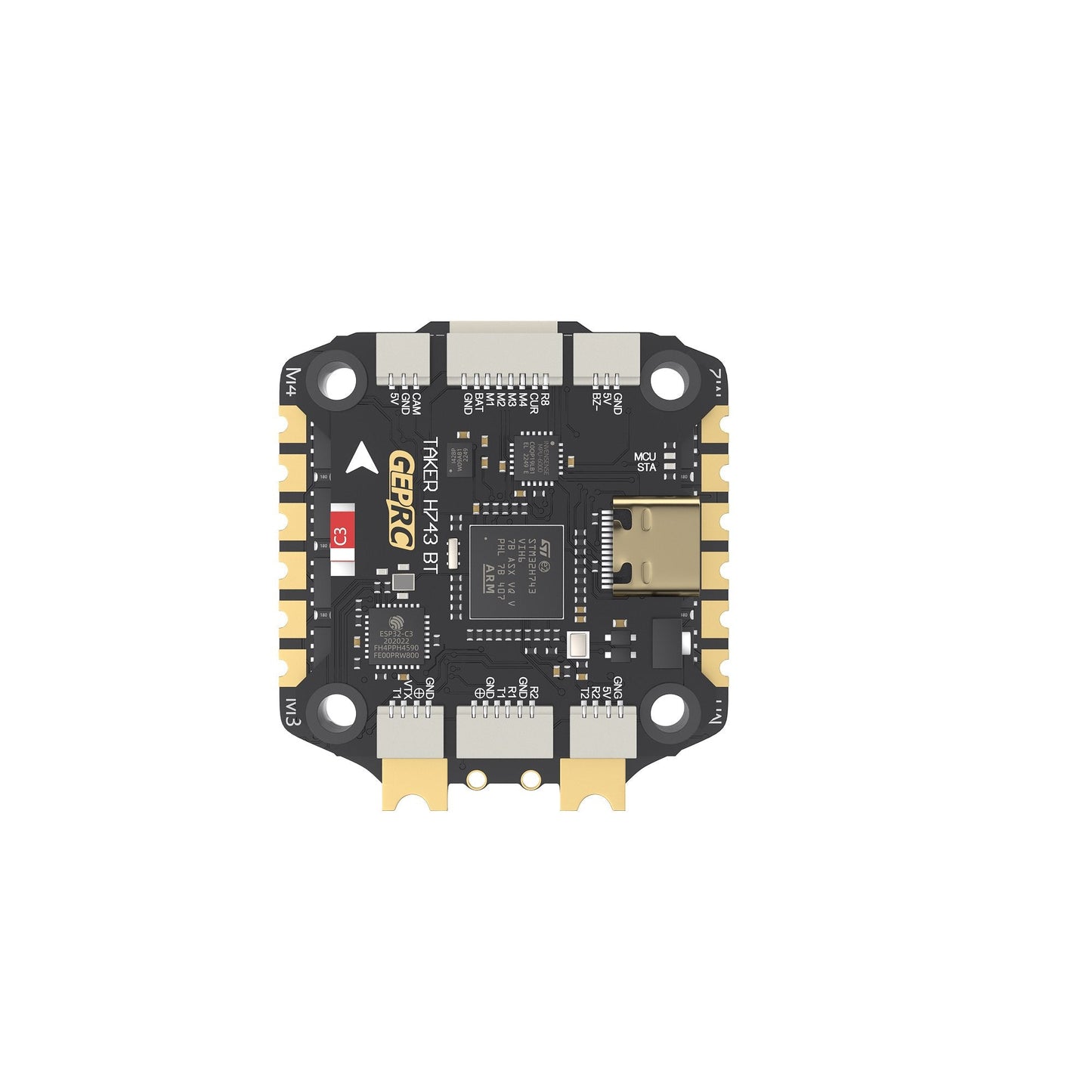

GEPRC TAKER H743 BT 是一款 32 位飛行控制器堆疊，配備 65A ESC。特點包括STM32H743微控制器、ESP32-C3 Wi-Fi/Bluetooth模組和USB-C端口。板上標示了電機輸出M1–M4、電池輸入、電流感測和遙測引腳。鍍金邊緣連接器確保安全堆疊。設計用於高性能FPV無人機，支持像Betaflight這樣的先進韌體。緊湊的佈局將電源分配和控制集成在一個單元中。非常適合需要可靠性和速度的賽車和自由風格應用。

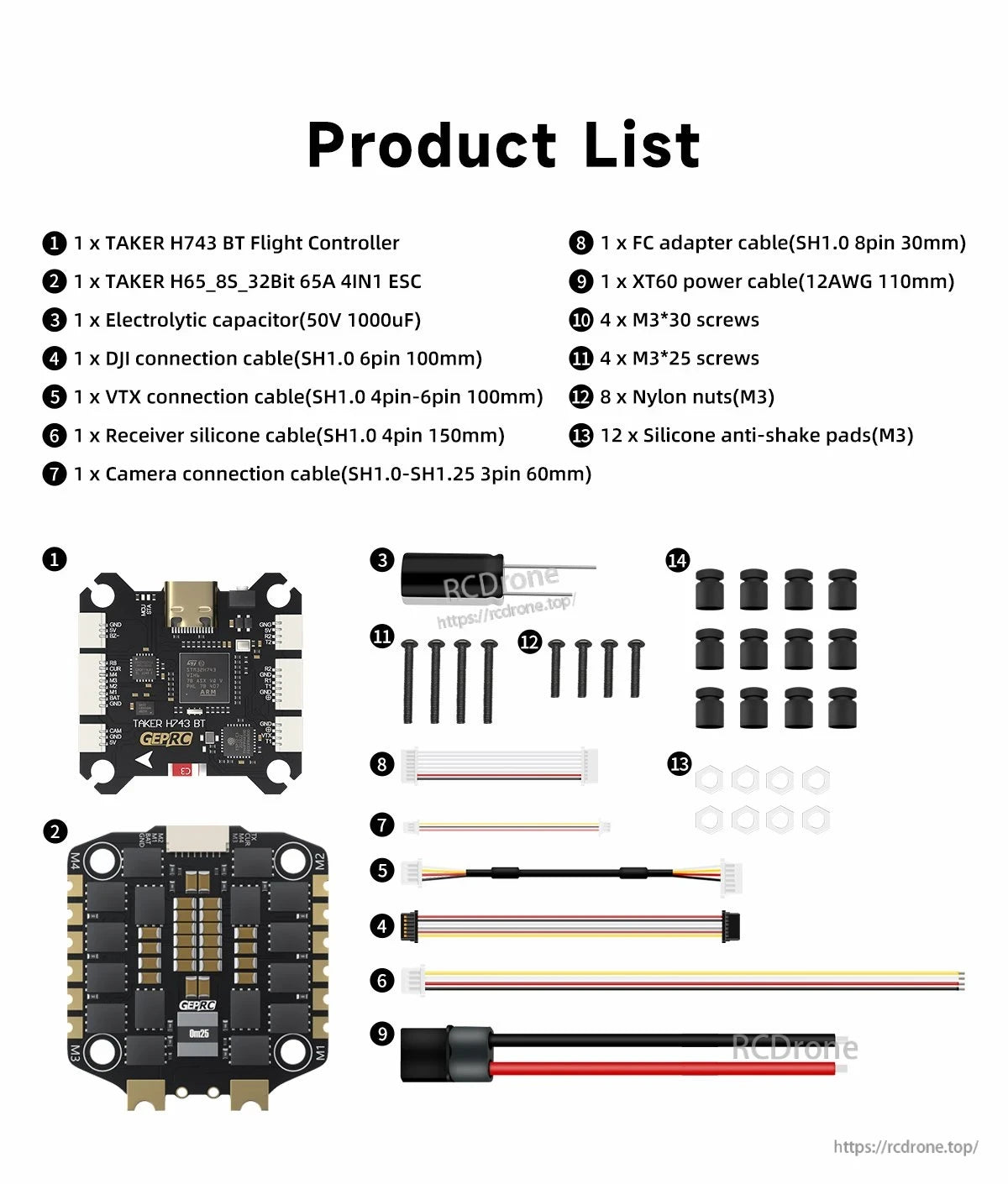

包括TAKER H743 BT飛行控制器、H65_8S ESC、電容器、電纜、螺絲、螺母和防震墊——非常適合具有清晰組件列表和視覺佈局的無人機組裝。
