注意: 此 PM 使用 I2C 數位訊號資料輸出,與使用類比 PM 的飛控(例如 Pixhawk 6C & Mini、Pixhawk4 & Mini、pix32 v5 或 Durandal)不相容飛行控制器。
概覽

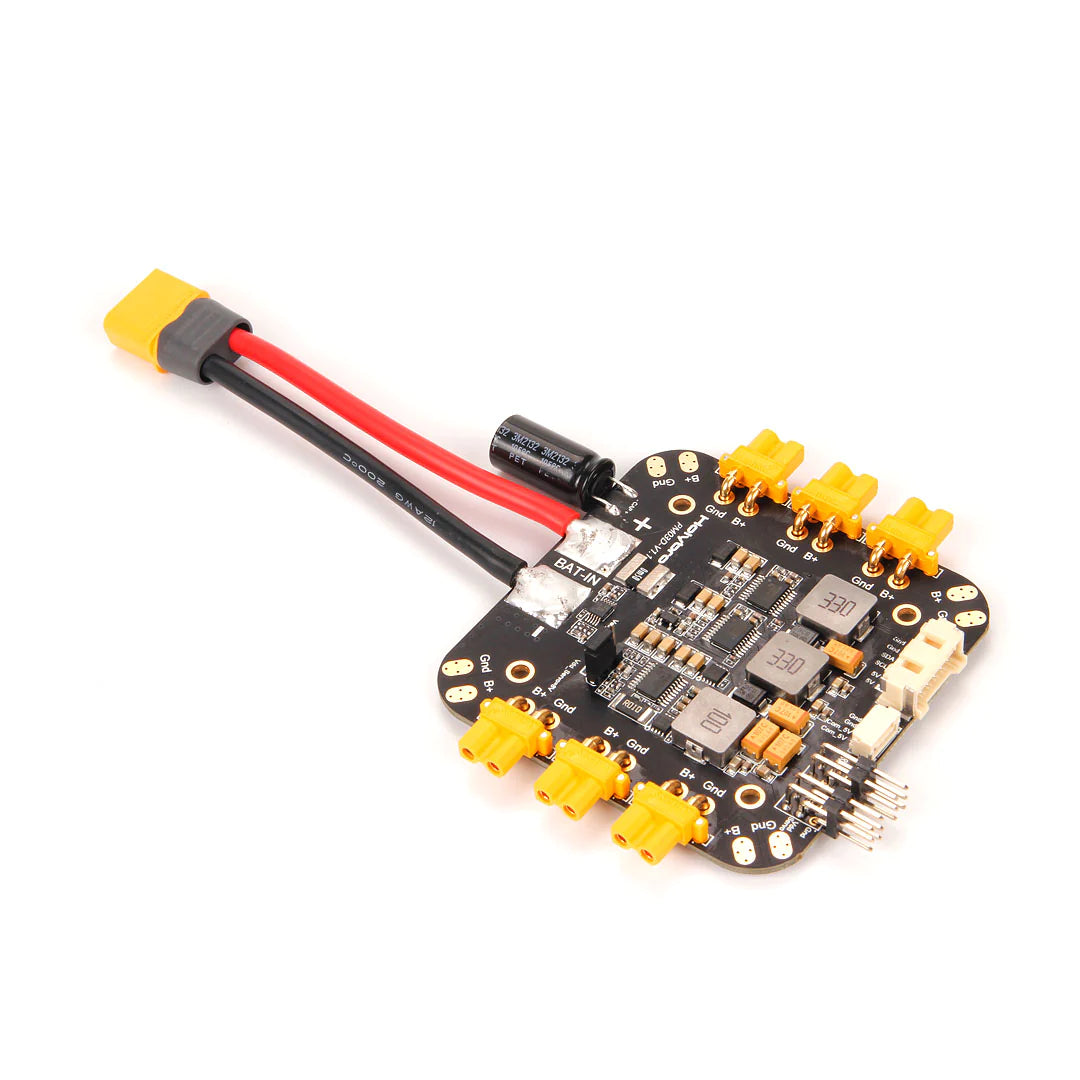

PM03D 透過 6 針 2.00mm CLIK-Mate 電纜透過 I2C 數位協定提供穩壓電源以及電流消耗和電池電壓測量。相容於使用 I2C 功率監視器的飛行控制器,例如 Pixhawk 5X 及更高版本。
它是為像X500 V2這樣的多旋翼設計的。它預先安裝了用於馬達電調和電池的 XT-30 和 XT-60 連接器,以及兩個 5V BEC 和一個可選的 8V/12V 輸出不同類型的周邊設備。
功能
• 即插即用,QGroundcontrol 與Mission Planner 無額外設定
• XT-30 連接器與焊盤,方便連接馬達ESC
• 板載穩壓器:兩個5.2V馬達ESC
• 板載穩壓器:兩個5.2V馬達ESC
• 板載穩壓器:兩個5.2V馬達ESC
• 板載穩壓器:兩個5.2V馬達ESC
• 板載穩壓器:兩個5.2V和一個可選8V/12V
• 5V/A 端口,用於為配套計算機或外圍設備供電
• 可選擇8V 或12V 三排排針,用於為外圍設備供電
技術規格
-
最大輸入電壓:6S電池
-
額定電流:60A
-
最大電流:120A(<60 秒)
-
最大電流偵測:164A
-
連線
-
XT-60 電池
-
XT-30 用於馬達和周邊設備(電池電壓)
-
每個角落的焊盤(電池電壓)
-
CLIK-Mate 2.0mm 用於飛控(5.2V/3A 獨立 BEC)
-
JST GH 4pin(5.2V/3A,BEC 與 5.2V 三排排針共用)
-
2x 三排排針(5.2V/3A,BEC 與 JST GH 4 針共用)
-
2x 三排排針(可透過移動排針跳線選擇 8V 或 12V,3A)
-
-
尺寸:84*78*12mm(不含電線)
-
安裝尺寸:45*45mm
-
重量:59g
PM03D 隨附的 XT60 插頭和 12AWG 電線的額定持續電流為 30A,瞬時電流為 60A(<1 分鐘)。如果使用更高的電流,則應相應更改插頭類型和電線尺寸。
包裝內含
-
1x PM06 板
-
1x 80mm XT60 連接器線(預先焊接)
-
1x 電解電容:220uF 63V(預焊)
-
1x 2.0mm 間距 CLIK-Mate 6pin 電纜(為飛控供電)
-
4 針 JST GH 轉 USB C 型
-
4pin JST GH 轉筒形插頭 (2.1*5.5mm)
-
4pin JST GH 轉筒形插頭 (2.5*5.5mm)
-
4針杜邦線(2根)
-
尼龍支架與螺帽
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_1_1800x1800_7d3d6ac0-453a-4e8c-a8ab-a056fef02a81.webp?v=1705236956&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017A_1_1800x1800_9db5f2e2-59a1-456c-b828-e791f94e0361.webp?v=1705236956&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_6_1800x1800_a09ed477-c2b0-4354-9a83-e385dcebfe98.webp?v=1705236956&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_5-1_1800x1800_40fbd165-8c51-423e-ae5e-8ed0d813aafb.webp?v=1705236956&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_5_1800x1800_e3304d77-87bd-47d8-b1a0-b72beb0aa319.webp?v=1705236957&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_4_1800x1800_7bdae0ee-418d-4c5a-9ba8-c7800b3d3dbc.webp?v=1705236957&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_3_1800x1800_058a8890-704c-4309-ae72-f42d593e493a.webp?v=1705236957&width=1445)
![Holybro PM03D Power Module](http://rcdrone.top/cdn/shop/files/15017_2_1800x1800_e0776e32-804d-4c50-ad9b-0b80feee6a29.webp?v=1705236957&width=1445)
