概述
這款 IMX219 M12/CS 安裝 CMOS 相機模組是基於 Sony IMX219 8 百萬像素背照式感測器設計，適用於 Nvidia Jetson 和 Raspberry Pi CM4 平台。它通過 2 合 1 安裝支架支持可互換的 M12 和 CS 安裝鏡頭，並提供雙 CSI（相機串行介面）連接，具有 15 腳和 22 腳選項以便靈活整合。它可提供高達 3280 × 2464 的靜態圖像和 1080p30、720p60 及 640×480p90 的視頻。使用 CS 到 C 的 5 毫米適配環，還可以使用 C 安裝鏡頭。
主要特點
- 眾多鏡頭選擇：支持 M12 &和 CS 安裝鏡頭。
- 索尼 MX219 感測器：8 百萬像素背照式 CMOS，具有出色的靈敏度
- 高解析度：能夠拍攝 3280 x 2464 像素的靜態影像
- 優秀的視頻性能：以 1080p30、720p60 和 640x480p90 捕捉影像
- 易於整合：支援 15/22 引腳 CSI（相機串行介面）
規格

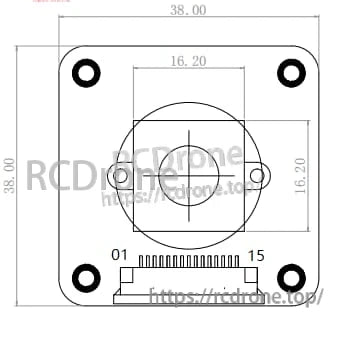

| 感測器 | 索尼 IMX219 背照式感測器 |
| 百萬像素 | 8 百萬像素 |
| 感測器解析度 | 3280 × 2464 像素 |
| 感測器影像區域 | 3.68 x 2.76 mm（對角線 4.6 mm） |
| 對角線 | 4.60mm（1/4.0 型） |
| 像素大小 | 1.12 µm x 1.12 µm |
| 視頻模式 | 1080p@30fps; 720p@60fps; 640×480p60/90fps |
| CSI 端口 | 15針和22針 |
| 介面 | 15p-1.0 mipi |
| 工作電源 | 3.3v(pin15) |
| 靈敏度 | 600mV/Lux-sec |
| 最大影像傳輸速率 | 30 fps for QSXGA |
| 輸出格式 | 8/10位 RGB RAW 輸出 |
| 信噪比 | 39db |
| 動態範圍 | 69db |
| 鏡頭安裝 | M12 和 CS 安裝支援；透過 5 毫米 CS 到 C 轉接環支援 C 安裝 |
| 模組尺寸 | 38 x 38 x 16mm (不包括鏡頭) |
比較
| 相機模組 v2 | 高品質相機 | IMX 219 CMOS 相機模組 | |
|---|---|---|---|
| 靜態解析度 | 8 百萬像素 | 12.3 百萬像素 | 8 百萬像素 |
| 視頻模式 | 1080p@30fps; 720p@60fps; 640×480p60/90fps | 1080p@30fps; 720p@60fps; 640×480p@60/90fps | 1080p@30fps; 720p@60fps; 640×480p60/90fps |
| 感應器 | 索尼 IMX219 | 索尼 IMX477 | 索尼 IMX219 |
| 感應器解析度 | 3280 × 2464 像素 | 4056 x 3040 像素 | 3280 × 2464 像素 |
| 感應器影像區域 | 3.68 x 2.76 mm (對角線 4.6 mm) | 6.287mm x 4.712 mm (對角線 7.9mm) | 3.68 x 2.76 mm (對角線 4.6 mm) |
| 像素大小 | 1.12 µm x 1.12 µm | 1.55 µm x 1.55 µm | 1.12 µm x 1.12 µm |
| 焦距 | 3.04 mm | 取決於鏡頭 | 取決於鏡頭 |
| 水平視場角 | 62.2度 | 取決於鏡頭 | 取決於鏡頭 |
| 垂直視場角 | 48.8度 | 取決於鏡頭 | 取決於鏡頭 |
| 焦距比 (F-Stop) | 2.0 | 取決於鏡頭 | 取決於鏡頭 |
| 尺寸 | 25 x 23 x 9mm | 38 x 38 x 18.4mm (不包括鏡頭) | 38 x 38 x 16mm (不包括鏡頭) |
應用
- 用於DIY運動相機的廣角鏡頭
- 監控系統監控
注意事項 &及安全

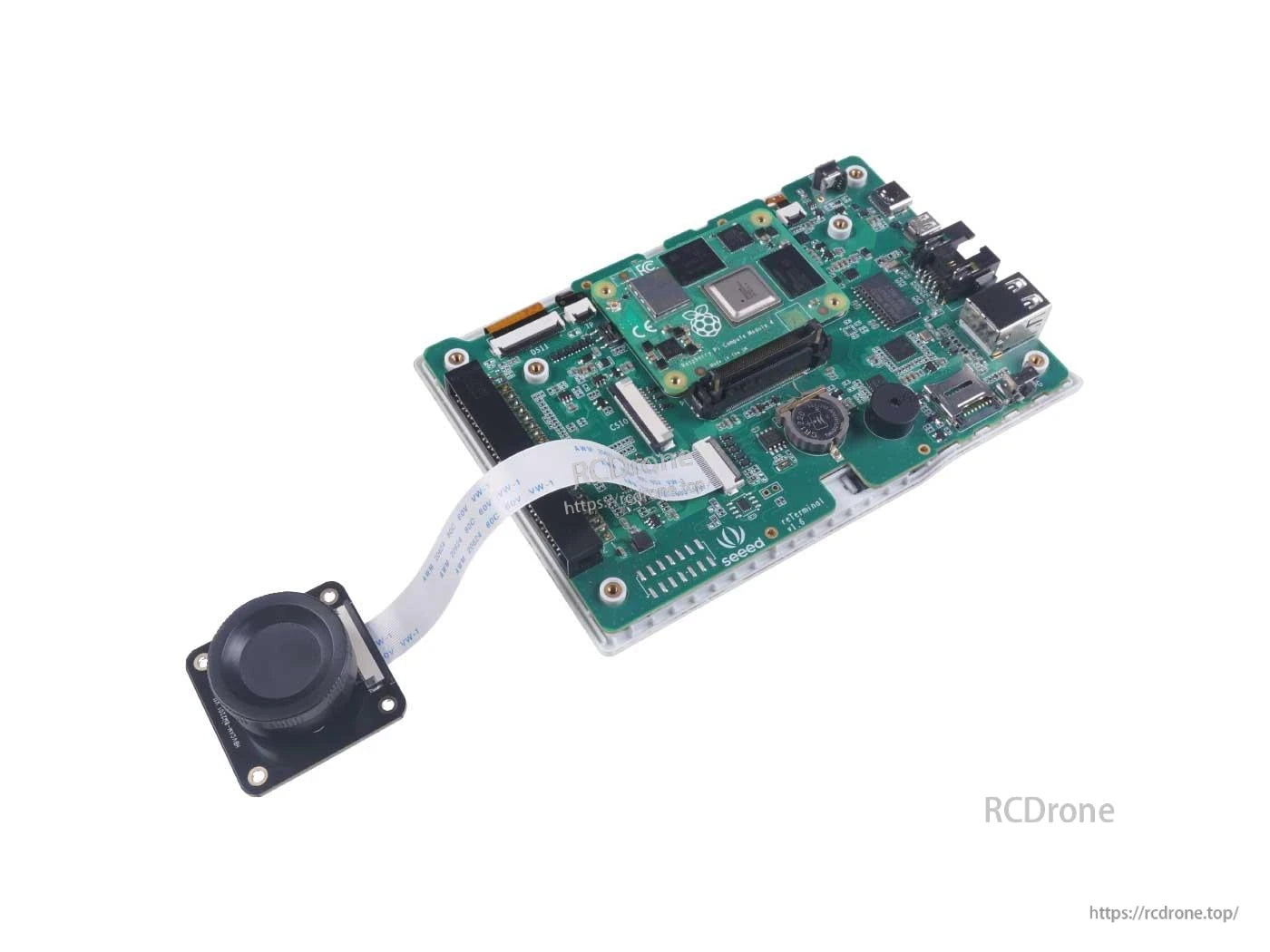

- 對於樹莓派，此模組僅支持搭載樹莓派CM4（計算模組4）的開發板。

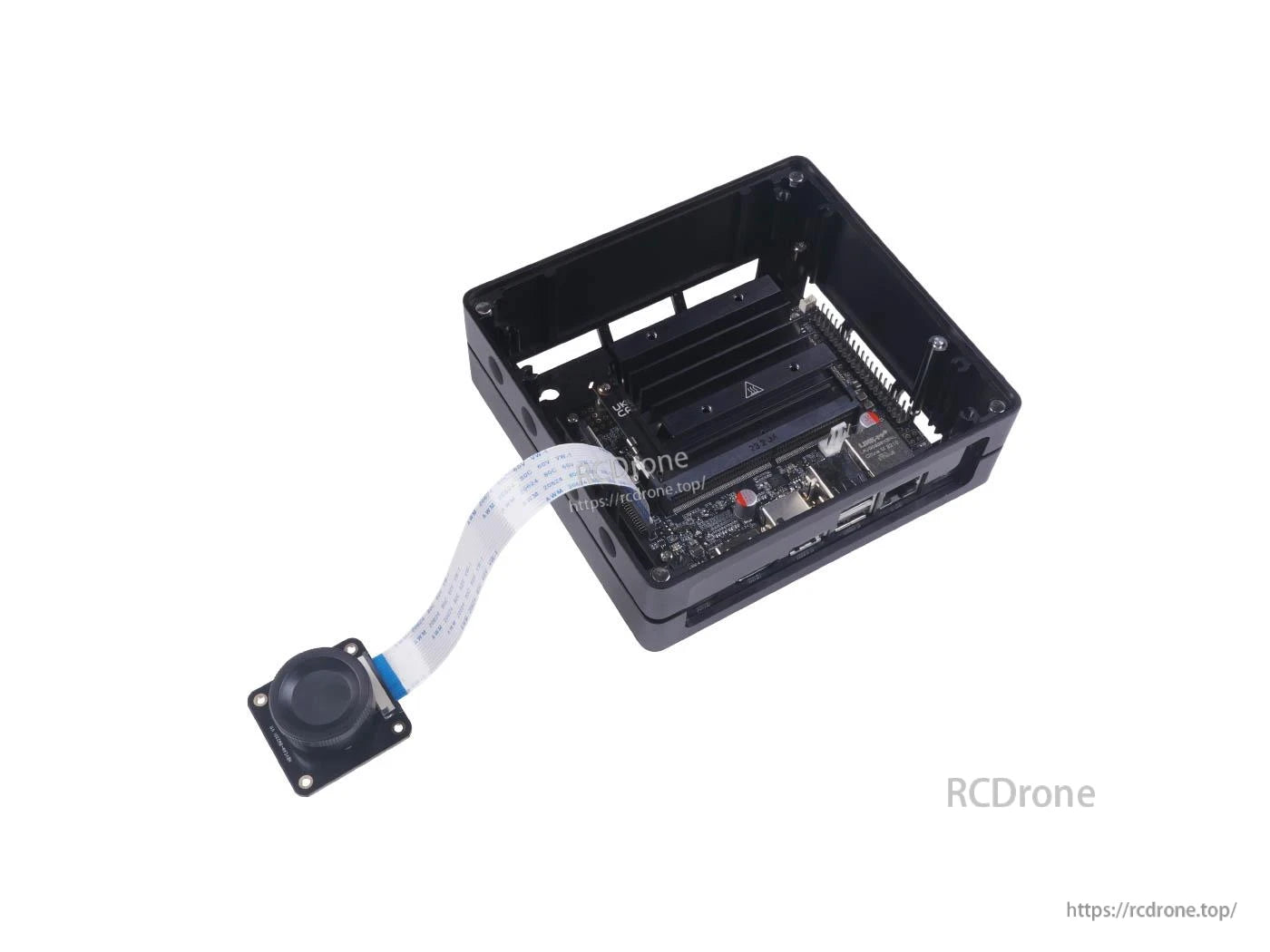

- 此模組支持Nvidia Jetson系列。
- 危險：在連接相機模組之前，請仔細檢查CSI引腳定義，否則可能會對FFC（柔性扁平電纜）或元件造成損壞。
- 當沒有鏡頭連接時，請確保防塵蓋已密封在模組上。
- 我們已經發布了樹莓派相機模組3。通過供應商鏈接了解更多信息。
常見問題
-
這個模組能否連接到其他樹莓派板子，除了樹莓派CM4？
不，這個模組僅支持帶有載板的樹莓派CM4。 -
我可以將C型鏡頭連接到這個模組嗎？

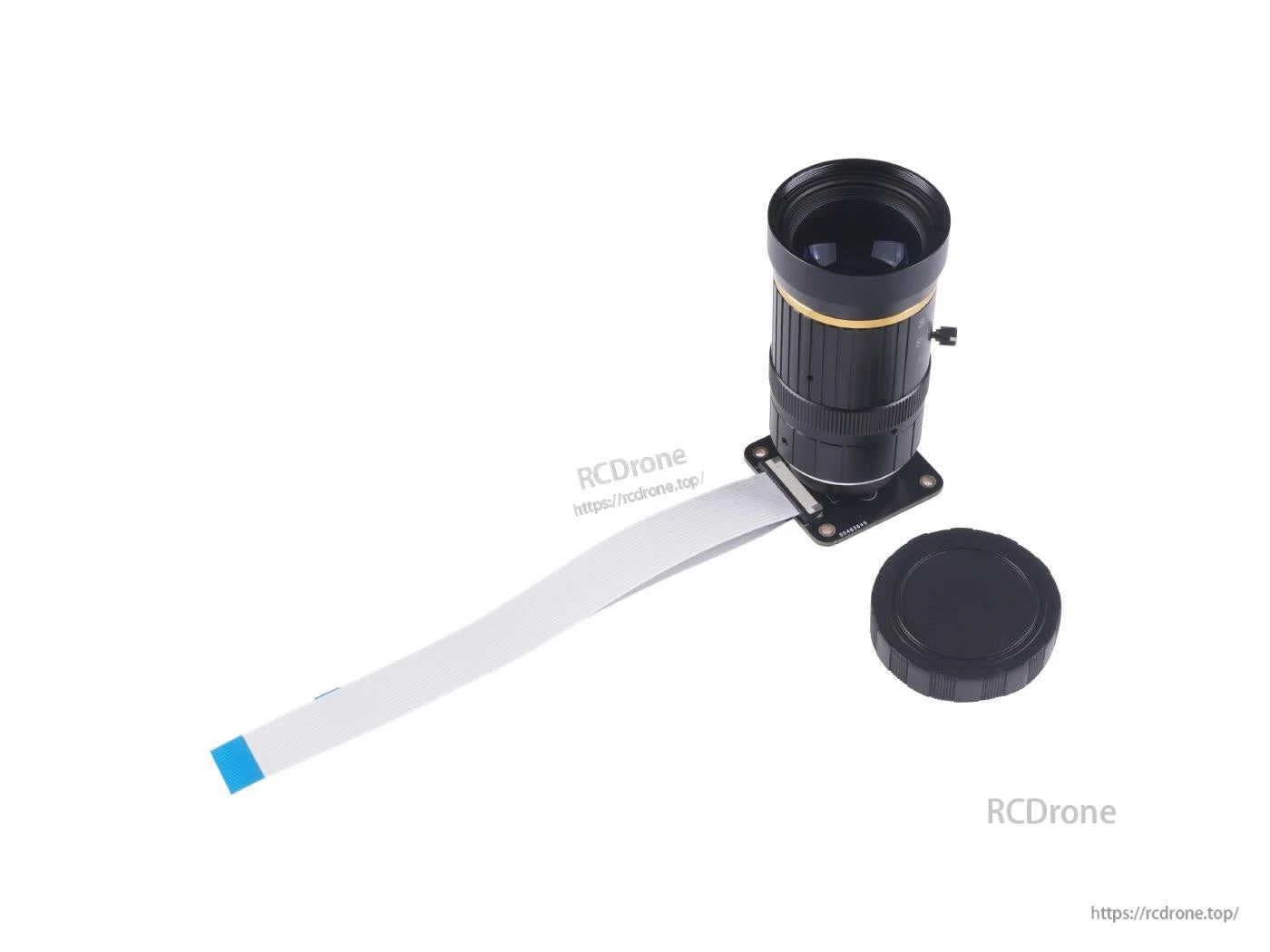

可以，如果使用5mm適配環，C型鏡頭可以連接到這個模組的CS型安裝座。 -
這個模組能否連接到Jetson nano？
不，這個模組是連接到Jetson載板的。
包含內容

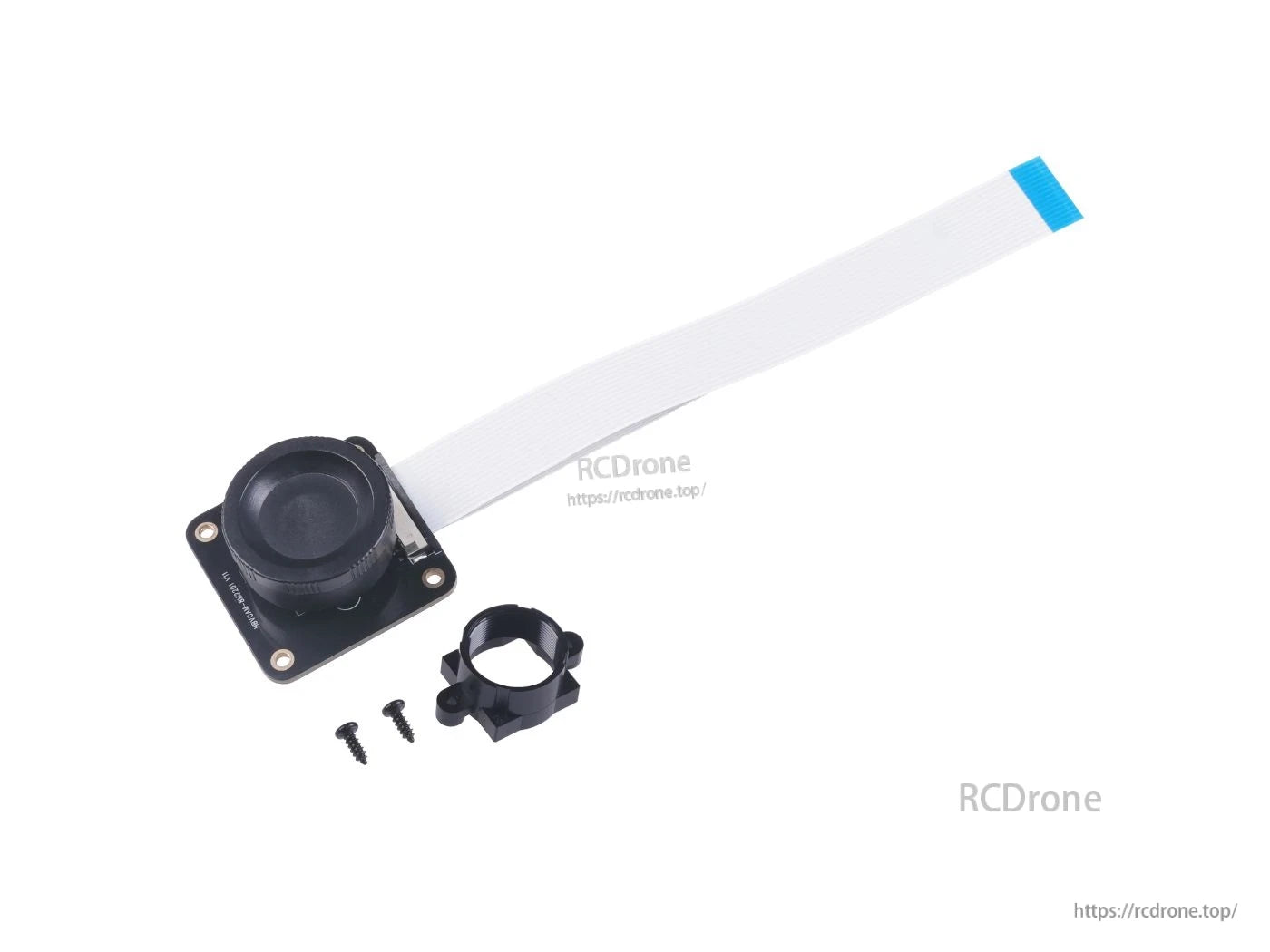

- 1x IMX 219 相機感測模組
- 1x CS 鏡頭安裝座
- 1x M12 鏡頭安裝座
- 1x 15針 125mm (4.92in) FFC (柔性扁平電纜)
- 1x 22針 150mm (5.9in) FFC
- 1x 防塵蓋
CSI 15針定義表
| 編號 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 符號 | 接地 | CAM1-DN0 | CAM1-DP0 | 接地 | CAM1-DN1 | CAM1-DP1 | 接地 | CAM1-CN | CMA1-CP | 接地 | CAM-GPIO |
| 編號 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|
| 符號 | NC | SCL0 | SDA0 | VCC3.3V |

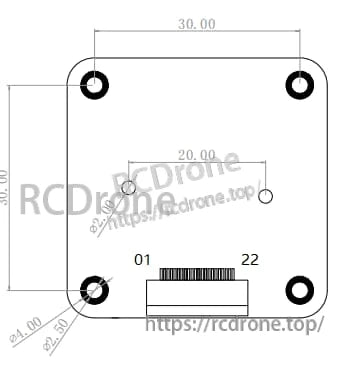

CSI 22 引腳定義表
| 編號 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 符號 | GND | CAM1-DN0 | CAM1-DP0 | GND | CAM1-DN1 | CAM1-DP1 | GND | CAM1-CN | CMA1-CP | GND | CAM1-DN2 |
| 編號 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 符號 | CAM1-DP2 | 接地 | CAM1-DN3 | CAM1-DP3 | 接地 | CAM-GPIO | 不連接 | 接地 | SCL0 | SDA0 | VCC3.3V |
認證
| HSCODE | 8525891900 |
| USHSCODE | 8525895050 |
