概述
MatekSys PM12S-4A 電源模組是一款雙步降壓調節器模組，具有寬廣的 9V 至 55V 操作輸入範圍（9-55V DC IN，3-12S LiPo）及 TVS 保護。它提供兩個獨立的穩壓輸出：OUT-1（可選 Vx：5V / 6V / 7.2V / 12V，默認為 5V）具備 PWM 可控的開/關功能，以及 OUT-2（固定 5V）。
主要特點
- 9V 至 55V 操作輸入範圍（9-55V DC IN，3-12S LiPo）具備 TVS 保護
- 2x 獨立步降壓電壓調節器
- OUT-1（BEC Vx）可選：5V / 6V / 7.2V / 12V（默認 5V）；PWM 信號支持開/關控制
- OUT-2（BEC）固定 5V 輸出
- 輸出波動：20mV（VIN=50V，輸出 5V @ 4A），40mV（VIN=50V，輸出 12V @ 4A）
- 板載電壓指示器顏色對應 OUT-1 選擇：5V 紅色，6V 綠色，7。2V 綠色, 12V 藍色

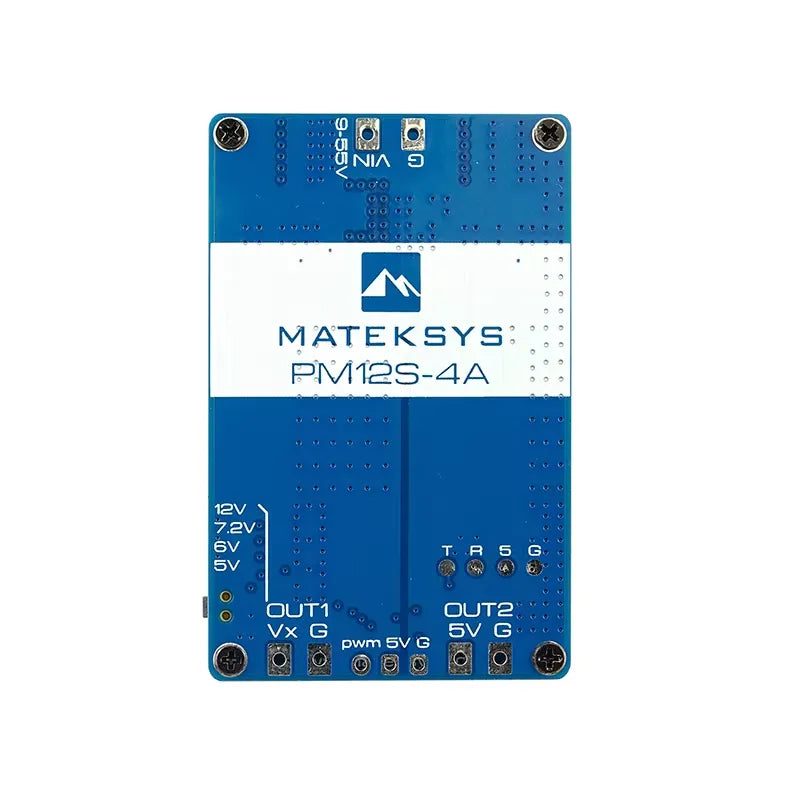

- 板標籤可見: VIN (9-55V), G; OUT1 Vx G; PWM / 5V / G; OUT2 5V G
規格
| 型號 | PM12S-4A |
| 輸入電壓 | 9V 至 55V (9-55V DC IN, 3-12S LiPo) |
| 保護 | TVS 保護 |
| 穩壓器 | 2x 獨立降壓穩壓器 |
| OUT-1 (Vx) 電壓選項 | 5V / 6V / 7V2V / 12V (5V 預設) |
| OUT-1 電流 | 4A 持續，5A 峰值 |
| OUT-1 控制 | 可通過 PWM 信號開/關控制；如果未連接 PWM 信號，則預設為開啟 |
| OUT-2 電壓 | 5V (固定) |
| OUT-2 電流 | 4A 持續，5A 峰值 |
| 輸出波動 | 20mV (VIN=50V，輸出 5V @ 4A)，40mV (VIN=50V，輸出 12V @ 4A) |

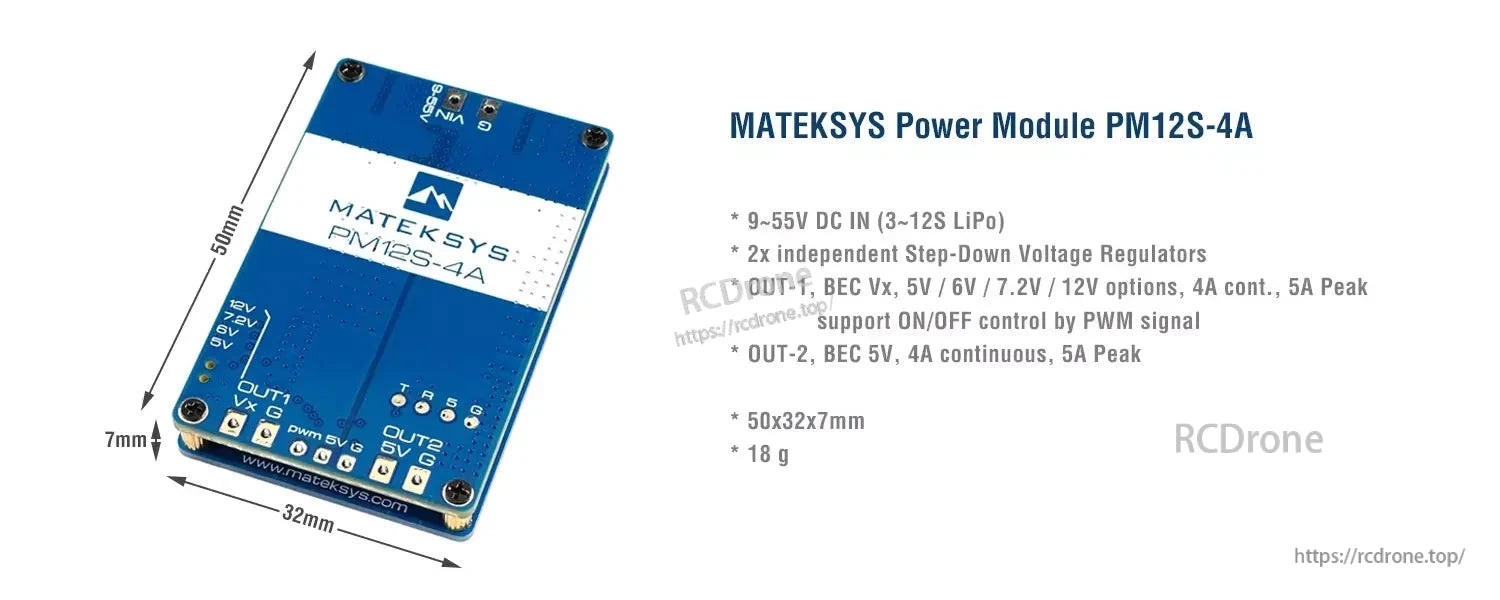

| 尺寸 | 50 x 32 x 7 mm |
| 重量 | 18 g |
如需客戶服務和訂單支持，請訪問 https://rcdrone.top/ 或發送電子郵件至 support@rcdrone.top.
設置
設置 OUT-1 (Vx) 電壓

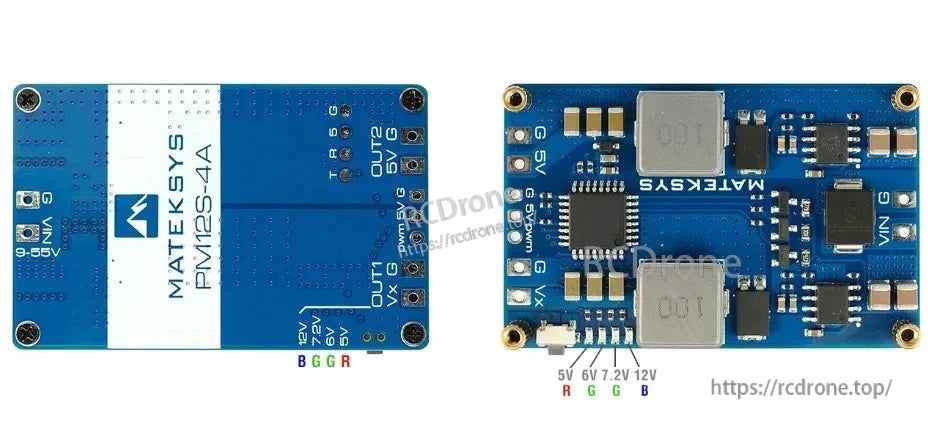

- 輸出電壓指示燈：5V 紅色，6V 綠色，7.2V 綠色，12V 藍色
- 按住按鈕 3 秒以進入 OUT-1 電壓設置。
- 當前輸出電壓的 LED 將閃爍；按下按鈕以選擇 5V（紅色）、6V（綠色）、7.2V（綠色）、12V（藍色）。
- 如果 3 秒內沒有按鈕操作，則該值將被保存。
PWM 控制（OUT-1 開/關）
- PWM 頻率 & 範圍：50Hz-330Hz，900-2100
- 如果未連接 PWM 信號，OUT-1 默認輸出為開啟。
- 將 PWM 引腳和 GND 連接到接收器或飛行控制器的備用 PWM 通道。
- 當輔助開關的 PWM 值高於 1800 時，OUT-1 會關閉；當值低於 1200 時，則會開啟。
包含內容
- 1x PM12S-4A（無線）
詳細資訊
MatekSys PM12S-4A 電源模組接受 9–55V DC 輸入，並提供兩個 BEC 輸出，包括可調的 OUT1 和 5V OUT2。

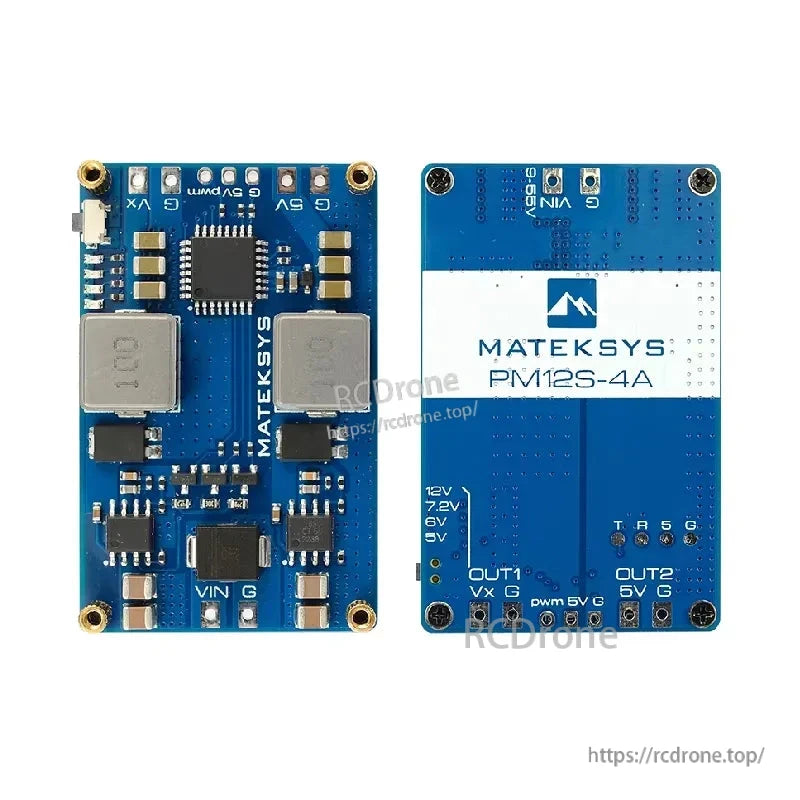

MatekSys PM12S-4A 電源模組提供清晰標示的 VIN（9–55V）接點和可選的 5V、6V、7.2V 或 12V 輸出，便於接線。
