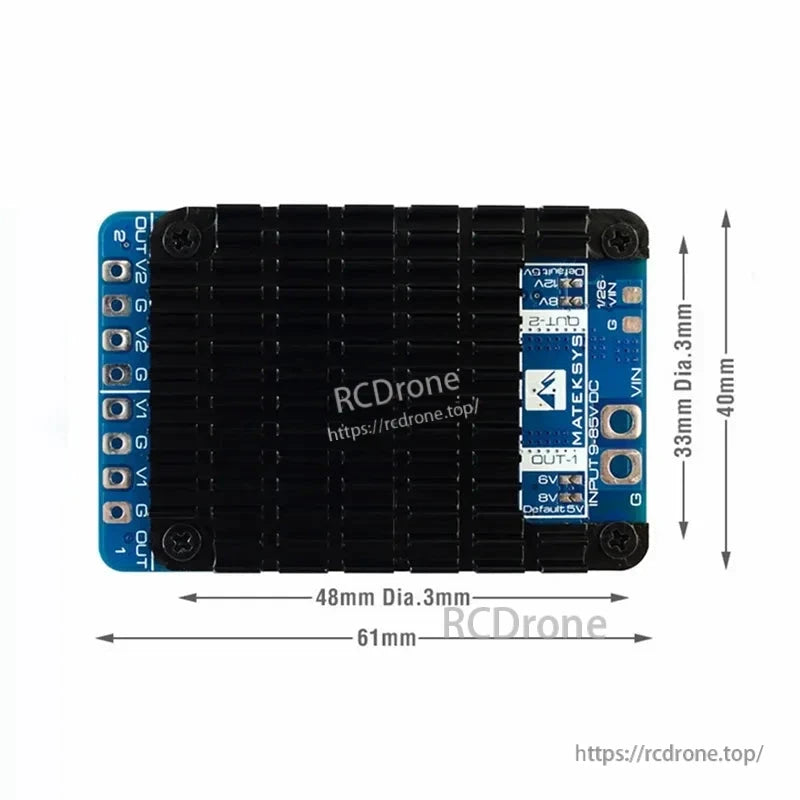

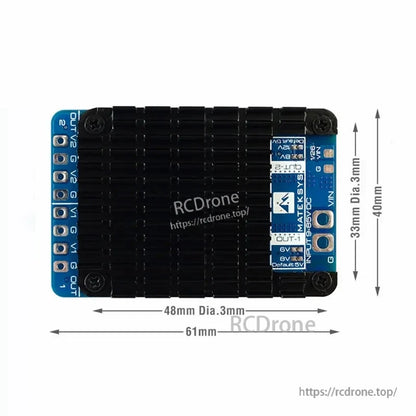

  • MATEKSYS PM20S-2 power module with black heatsink, VIN/G/OUT pads and 61 x 40 mm mounting layout

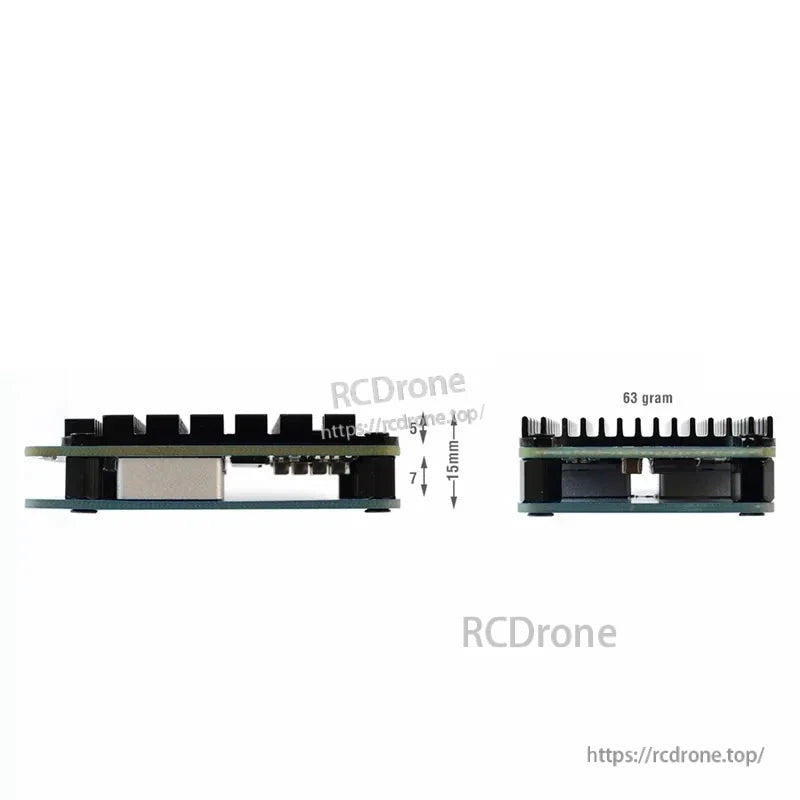

  • Side profile of MATEKSYS PM20S-2 power module with heatsink, 15mm height and 63g weight noted
1 4

MATEKSYS PM20S-2 電源模組 9-85V 直流輸入，雙降壓穩壓器，持續15A / 峰值22A

MATEKSYS PM20S-2 電源模組 9-85V 直流輸入，雙降壓穩壓器，持續15A / 峰值22A

MATEKSYS

$85.00 USD
$85.00 USD
特價 售罄
已包含稅額。 結帳時計算運費。
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
查看完整資訊

概述

MATEKSYS PM20S-2 電源模組是一款設計用於穩定和高效電力分配的電源模組。它使用100V直流元件，支持9V至85V直流輸入（也顯示為4~20S LiPo），並內建85V TVS保護。該板集成了2個獨立的降壓（buck）電壓調節器，提供多種輸出選項，典型的持續輸出電流可達15A，峰值電流可達22A。

主要特點

  • 9~85V 直流輸入（4~20S LiPo）
  • 100V 直流元件
  • 85V TVS保護
  • 2個獨立的降壓電壓調節器（buck）
  • 典型持續輸出電流可達15A；峰值電流可達22A
  • 內建1K:25K電壓分壓器，用於基於3.3V的電壓ADC（也顯示為= 1/26 VIN電壓（0~3。3V))
  • 緊湊尺寸：61x40x15mm；重量：63克

如需產品支持、文檔協助或訂單幫助，請聯繫support@rcdrone.top或訪問https://rcdrone.top/。

規格

型號 PM20S-2
類別 電源模組
元件評級 100V DC 元件
操作輸入電壓 9V 至 85V DC（也顯示為 4~20S LiPo）
保護 85V TVS 保護
穩壓器 2x 獨立降壓穩壓器
典型持續輸出電流 高達 15A
峰值輸出電流 高達 22A
電壓感測 內建1K:25K分壓器，適用於3。3V 基於電壓的 ADC；顯示為 = 1/26 VIN 電壓 (0~3.3V)
尺寸 61x40x15mm
重量 63 g
安裝尺寸（如圖所示） 33mm 直徑3mm；48mm 直徑3mm

穩壓器 1

  • 輸出電壓選項： 5.3V / 6.1V / 8.1V（板上標記也顯示默認 5V / 6V / 8V）
  • 輸出電壓容差： 1.5%
  • 類型： 同步開關降壓（buck）穩壓器
  • 典型效率： 90% 到 96%
  • 輸出電流： 典型連續高達 15A；峰值高達 22A
  • 輸出波紋： 25mV (VIN=42V, 輸出 5.3V @ 5A), 35mV (VIN=58V, 輸出 5.3V @ 15A)
  • 待機電流: 10~30mA
  • 反向輸入電壓保護: 無
  • 過熱關閉: 150°C
  • 輸出短路耐受: 1 秒
  • 過電流保護: 自我恢復
  • 提示: 輸入電壓 >= 15V 需要持續輸出電流 15A

穩壓器 2

  • 輸出電壓選項: 5.3V / 8.1V / 12.2V (板上標記也顯示默認 5V / 8V / 12V)
  • 輸出電壓容差: 1.5%
  • 類型: 同步開關降壓（buck）穩壓器
  • 典型效率: 90% 至 96%
  • 輸出電流: 典型持續高達 15A；峰值高達 22A
  • 輸出波動: 58mV (VIN=58V, 輸出 12V @ 5A)
  • 待機電流: 10~30mA
  • 反向輸入電壓保護: 無
  • 過熱關閉: 150°C
  • 輸出短路耐受: 1 秒
  • 過電流保護: 自我恢復
  • 提示: 輸入電壓 >= 15V 是持續輸出電流 15A 所需

包含內容

  • 1x PM20S-2

應用

  • 電源分配和調節直流輸出，適用於使用9~85V直流輸入的系統（4~20S LiPo）
  • 需要雙獨立調節輸出軌道的項目（5。3V/6.1V/8.1V 和 5.3V/8.1V/12.2V 選項)

手冊

測試數據

4~8S 輸入 9-10S 輸入 11-14S 輸入 15~20S 輸入
輸出 單一 BEC 持續輸出。經過連續運行 5 分鐘後，板子溫度穩定在 80~90°C。

在室溫 20°C 下無熱關閉功能。
5.3v 15A 15A 15A 13A
6.1V 15A 15A 15A 12A
8.1V 15A 15A 13A 12A
12.2V 15A 13A 10A 10A
峰值輸出電流 22A。

峰值電流通常對伺服器有意義。伺服器並不總是以持續高負載運行。

--------------------------------------------------

輸入(V) 輸入(A) 輸出(V) 輸出(A) 效率 功率損失(W) Vpp(mV)
25.00 1.12 5.31 5 94.82% 1.37 20
25.00 2.25 5.31 10 94.40% 2.97 23
25.00 3.43 5.31 15 92.89% 5.67 27
42.00 0.70 5.32 5 90.48% 2.53 25
42.00 1.36 5.31 10 92.96% 3.74 30
42.00 2.05 5.31 15 92.51% 5.97 33
58.00 0.51 5.32 5 89.93% 2.68 30
58.00 1.01 5.31 10 90.65% 4.97 32
58.00 1.51 5.31 15 90.95% 7.21 35
75.00 0.41 5.32 5 86.50% 3.59
75.00 0.79 5.31 10 89.62% 5.51
75.00 1.19 5.31 15 89.24% 8.57
85.00 0.36 5.32 5 86.93% 3.48
85.00 0.70 5.31 10 89.24% 5.71
85.00 1.05 5.31 15 89.24% 8.57
輸入(V) 輸入(A) 輸出(V) 輸出(A) 效率 功率損失(W) Vpp(mV)
25.00 1.29 6.12 5 94.88% 1.57 25
25.00 2.58 6.12 10 94.88% 3.13 35
25.00 3.92 6.12 15 93.67% 5.81
42.00 0.80 6.12 5 91.07% 2.73 28
42.00 1.55 6.12 10 94.01% 3.67 39
42.00 2.34 6.12 15 93.41% 6.05
58.00 0.58 6.12 5 90.96% 2.77 29
58.00 1.15 6.12 10 91.75% 5.05 40
58.00 1.73 6.12 15 91.49% 7.81
75.00 0.46 6.12 5 88.70% 3.46
75.00 0.90 6.12 10 90.67% 5.71
75.00 1.35 6.12 15 90.67% 8.57
85.00 0.42 6.12 5 85.71% 4.37
85.00 0.80 6.12 10 90.00% 6.12
85.00 1.20 6.12 15 90.00% 9.18
輸入(V) 輸入(A) 輸出(V) 輸出(A) 效率 功率損耗(W) Vpp(mV)
25.00 1.71 8.16 5 95.44% 1.86 26
25.00 3.42 8.16 10 95.44% 3.72 38
25.00 5.18 8.16 15 94.52% 6.71
42.00 1.03 8.16 5 94.31% 2.32 43
42.00 2.03 8.16 10 95.71% 3.50 50
42.00 3.07 8.16 15 94.93% 6.21
58.00 0.76 8.16 5 92.56% 3.04 50
58.00 1.49 8.16 10 94.42% 4.55 56
58.00 2.25 8.16 15 93.79% 7.60
75.00 0.60 8.16 5 90.67% 3.81
75.00 1.17 8.16 10 92.99% 5.72
75.00 1.75 8.16 15 93.26% 8.25
85.00 0.53 8.16 5 90.57% 3.85
85.00 1.03 8.16 10 93.20% 5.55
85.00 1.55 8.16 15 92.90% 8.69
輸入(V) 輸入(A) 輸出(V) 輸出(A) 效率 功率損失(W) Vpp(mV)
25.00 2.54 12.24 5 96.38% 2.22 40
25.00 5.08 12.24 10 96.38% 4.43 45
25.00 7.65 12.24 15 96.00% 7.34
42.00 1.53 12.24 5 95.24% 2.91 50
42.00 3.03 12.24 10 96.18% 4.67 56
42.00 4.57 12.24 15 95.65% 7.98
58.00 1.14 12.24 5 92.56% 4.55 58
58.00 2.23 12.24 10 94.63% 6.57 62
58.00 3.34 12.24 15 94.78% 9.59
75.00 0.88 12.20 5 92.42% 4.62
75.00 1.72 12.20 10 94.57% 6.62
75.00 2.58 12.20 15 94.57% 9.93
85.00 0.78 12.20 5 92.01% 4.88
85.00 1.53 12.20 10 93.81% 7.55
85.00 2.29 12.20 15 94.01% 10.95

詳細

MATEKSYS PM20S-2 power module with large heatsink, 9–85V input specs, and 61×40×15mm size callouts

MATEKSYS PM20S-2 接受 9–85V DC 輸入 (4–20S LiPo)，並在一個緊湊的 61×40×15mm 模組中提供兩個獨立的降壓 BEC 輸出。

MATEKSYS PM20S-2 power module PCB with heatsink, dual inductors, and VIN/V1/V2 output solder pads

MATEKSYS PM20S-2 電源模組使用清晰標示的 VIN、V1 和 V2 焊接墊，並具有緊湊的 61 x 48 毫米佈局，便於在組裝中進行整潔的接線。

MATEKSYS PM20S-2 power module with heatsink, OUT-1/OUT-2 voltage jumper pads, and VIN/GND solder points

MATEKSYS PM20S-2 提供可選的 OUT-1 和 OUT-2 電壓選項，通過板載焊接跳線和標記為 1/26 VIN (0–3.3V) 的 VIN 感測輸出。
