Radiolink RTK F9P 公分級 GPS 模組，配備 ublox F9P、IST8310，支援 20Hz 更新率

概述

Radiolink RTK F9P 是一款高精度厘米級 GPS 模組，具備 ublox F9P 模組、零損耗 PCB 天線供應器，以及 低噪聲電路設計。內建 iSentek IST8310 地磁芯片，支持 BDS/Galileo/GLONASS/GPS/QZSS 衛星系統，並提供 20Hz RTK 更新率，具備小於 10 秒的收斂時間和 ±1cm+1ppm 的定位精度。該模組包括 Type-C、UART、USB、I2C 接口，與主流無人機兼容，並支持 10 秒內 RTK 模式切換，非常適合 農業、測量、檢查、配送和無人機導航系統。

---

主要特點

• ublox F9P RTK 模組：高性能 GNSS 定位，能同時接收 4 個衛星系統。

• 零損耗 PCB 天線供應器: 最小化 RF 信號損失；使用網絡分析儀精確校準阻抗。

• 低噪聲電源設計: 內建 3PEAK TPL910A LDO，輸出波紋低至 4.5uVrms。

• iSentek IST8310 地磁芯片: 嵌入式指南針，用於無人機飛行穩定和航向控制。

• 多種接口: 2×UART, 1×USB, 1×I2C（與 UART1 共享），Type-C 用於配置和固件升級。

• RTK 20Hz 更新率: 提供實時、高頻厘米級位置更新。

• RTK 收斂時間 <10s: 快速切換模式，減少任務延遲。

• 完整保護: TVS 和 ESD 管在天線/數據端口上確保電氣安全和可靠性。

---

技術規格

---

RTK 系統套件選項

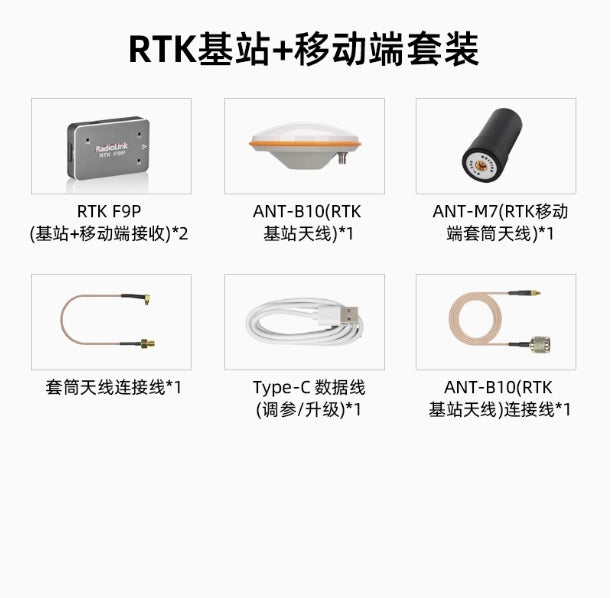

📦 RTK 基站 + 流動套件

• 2 × Radiolink RTK F9P 模組

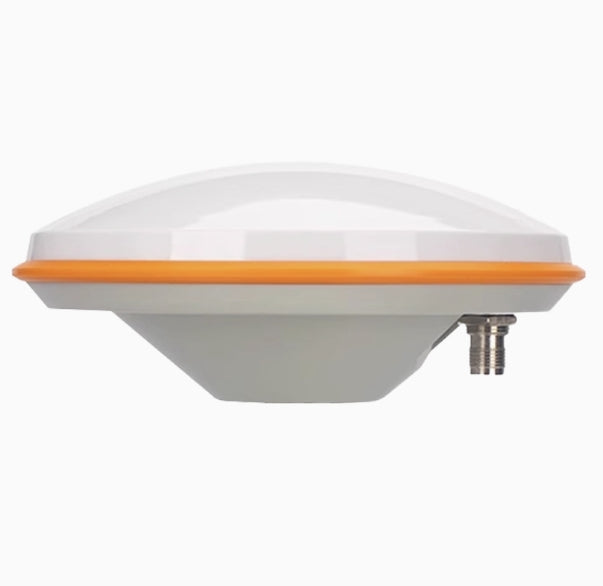

• 1 × ANT-B10 基站天線

• 1 × ANT-M7 流動天線

• 2 × 天線電纜

• 1 × Type-C 電纜

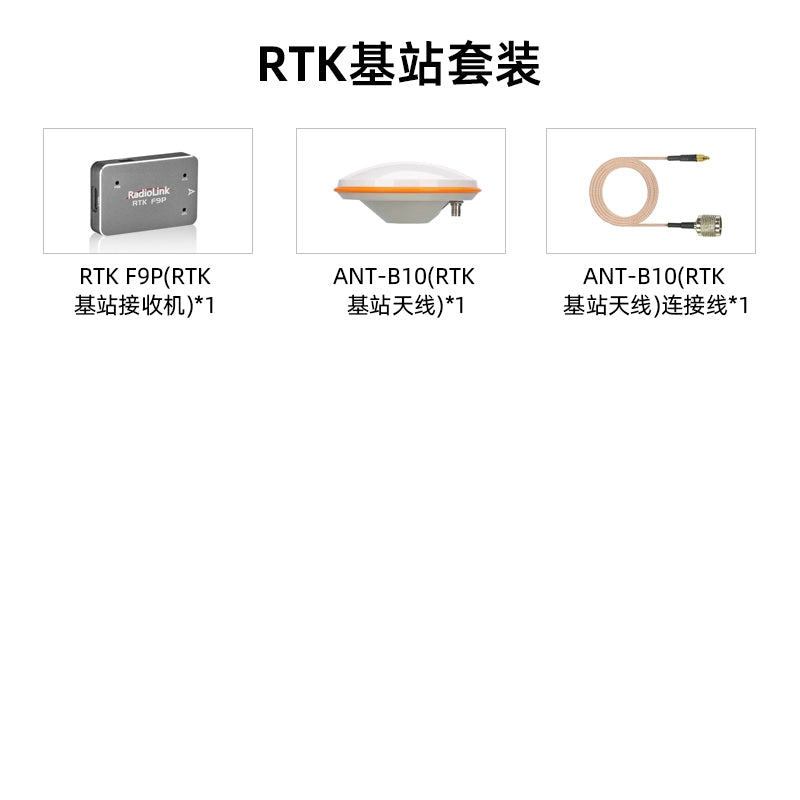

📦 RTK 基站套件

• 1 × Radiolink RTK F9P (基站接收器)

• 1 × ANT-B10 基站天線

• 1 × ANT-B10 天線電纜

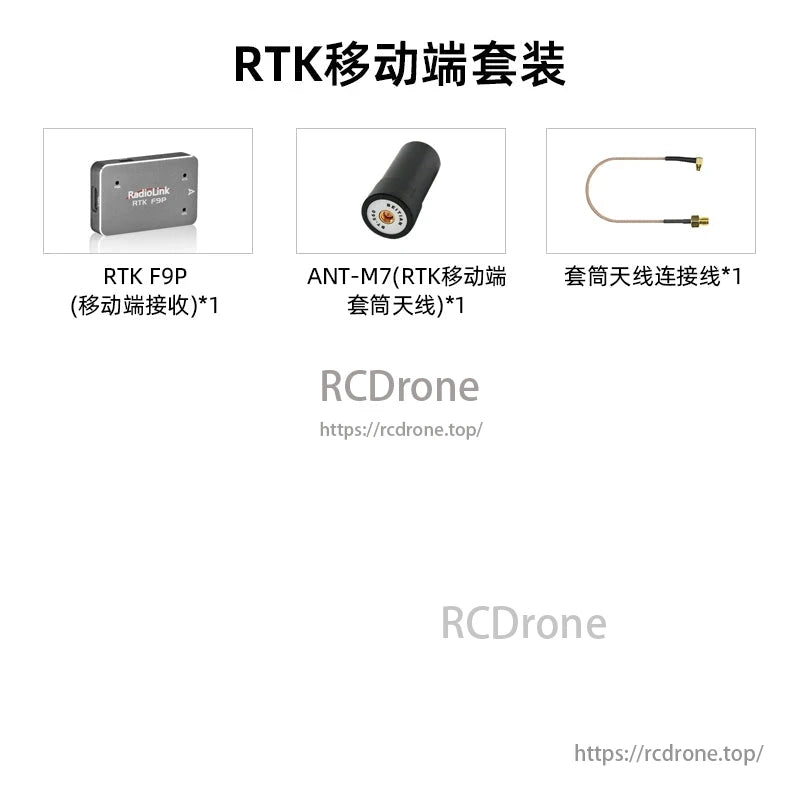

📦 RTK 流動套件

• 1 × Radiolink RTK F9P (流動接收器)

• 1 × ANT-M7 流動天線

• 1 × 天線電纜

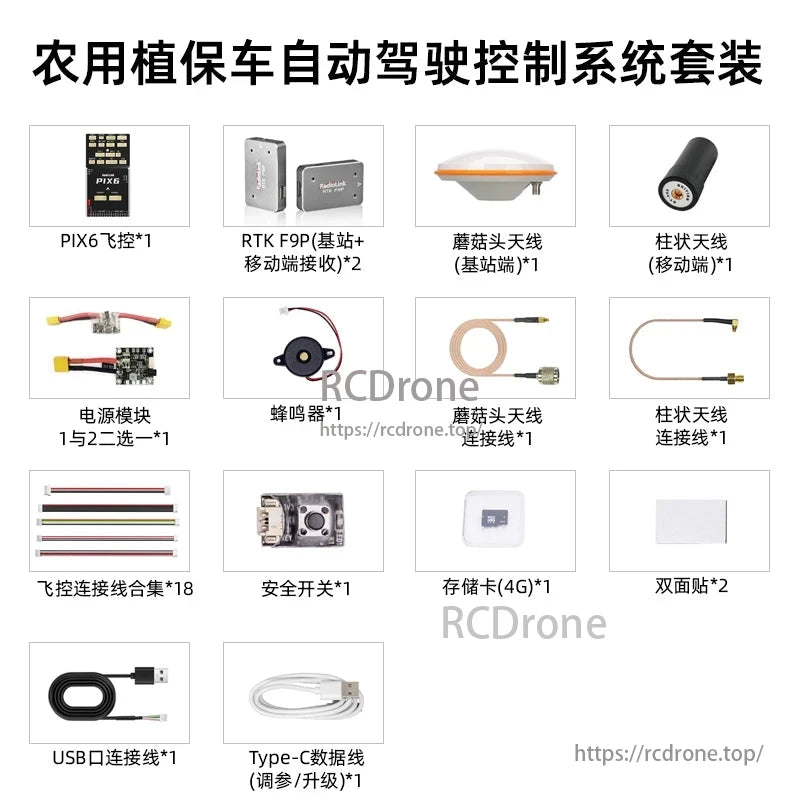

📦 農業機械全自動導航控制系統

包括：

• PIX6 飛行控制器 ×1

• RTK F9P（基站 + 流動站） ×2

• ANT-B10 和 ANT-M7 天線

• 電源模組、蜂鳴器、存儲卡

• 安全開關、USB 和 Type-C 纜線

• 接線束、安裝膠帶等

詳細資訊

Radiolink RTK F9P GPS 接收器，配備 ublox F9P 模組、零損耗 PCB 天線供應器、低噪聲電路設計、內建地磁芯片、完整介面及全方位保護。

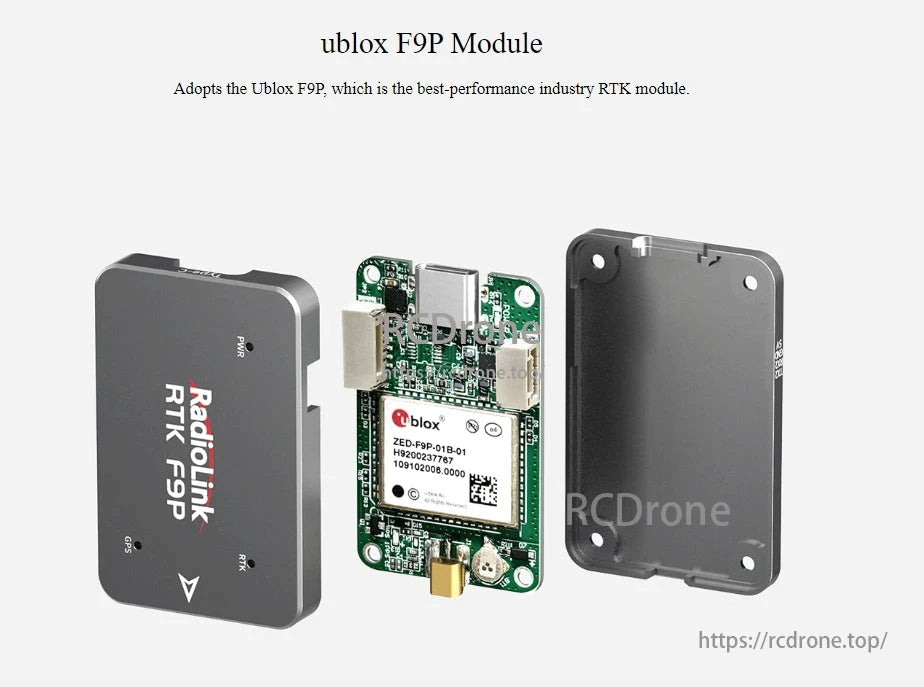

Radiolink RTK F9P 公分級 GPS 模組。採用 Ublox F9P，最佳性能的行業 RTK 模組，實現精確定位。

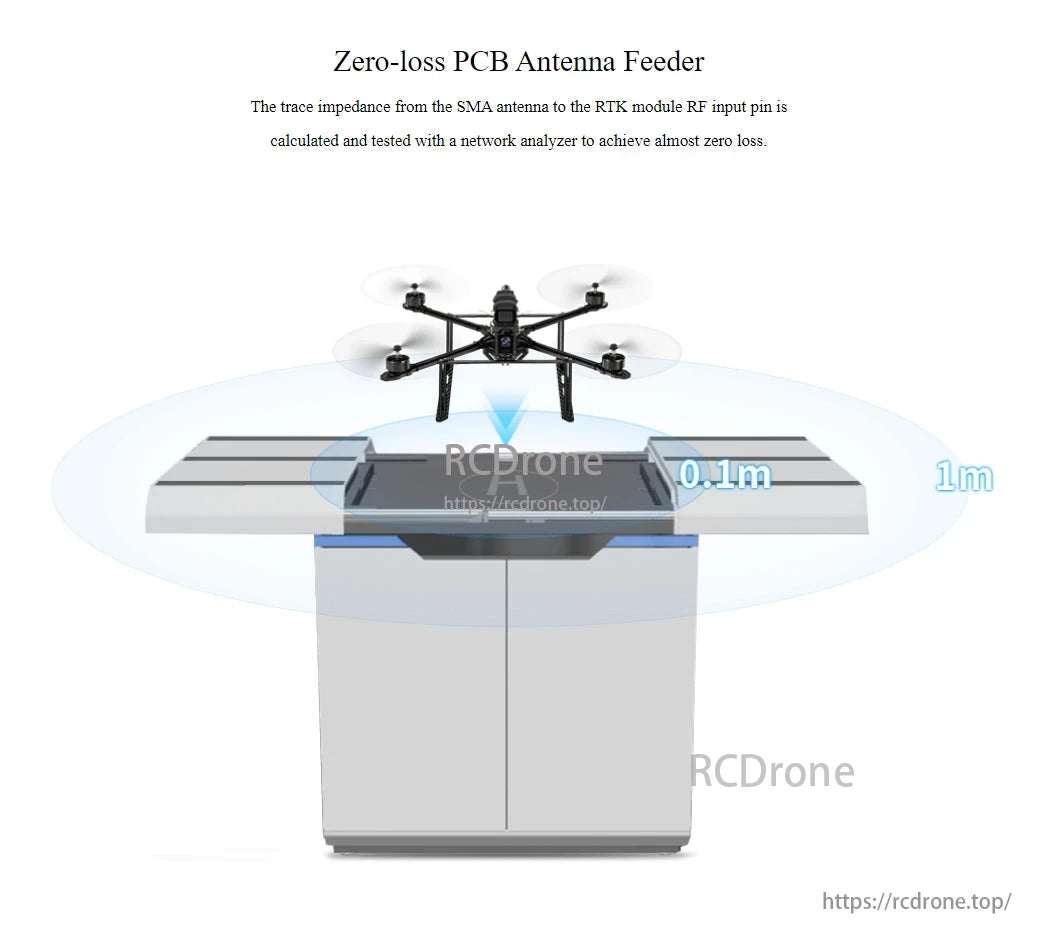

零損耗 PCB 天線供應器確保精確的 GPS，信號損失最小，以實現準確的無人機定位。

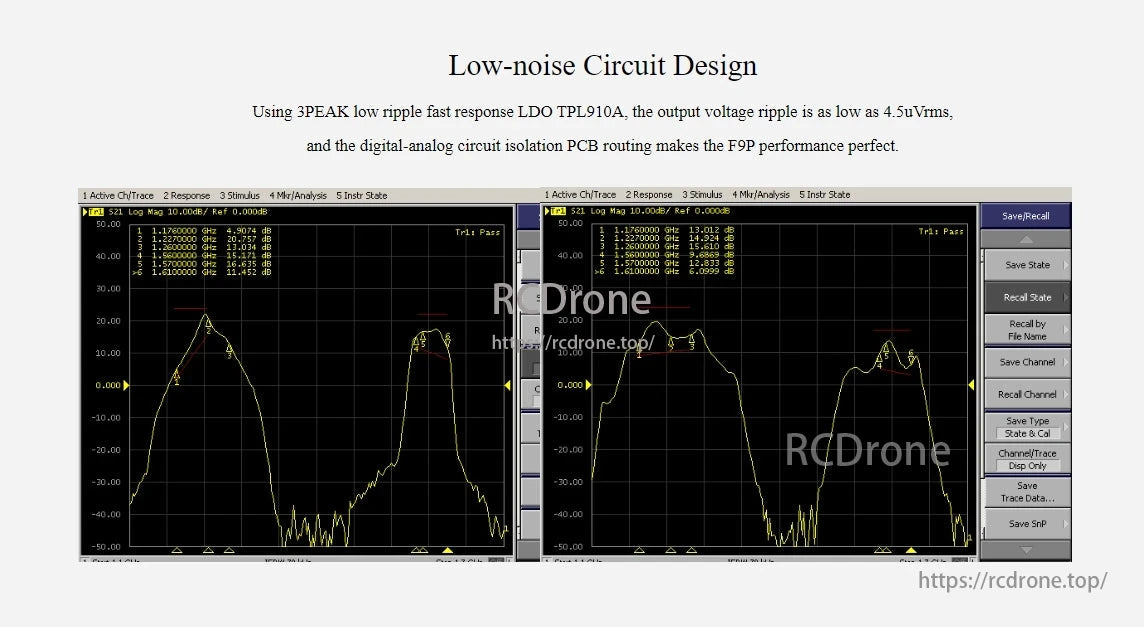

低噪聲電路設計。使用 3PEAK LDO TPL910A，輸出電壓波動為 4.5uVrms。數字-模擬電路隔離 PCB 路由確保 F9P 的完美性能。圖表顯示對數幅度響應。

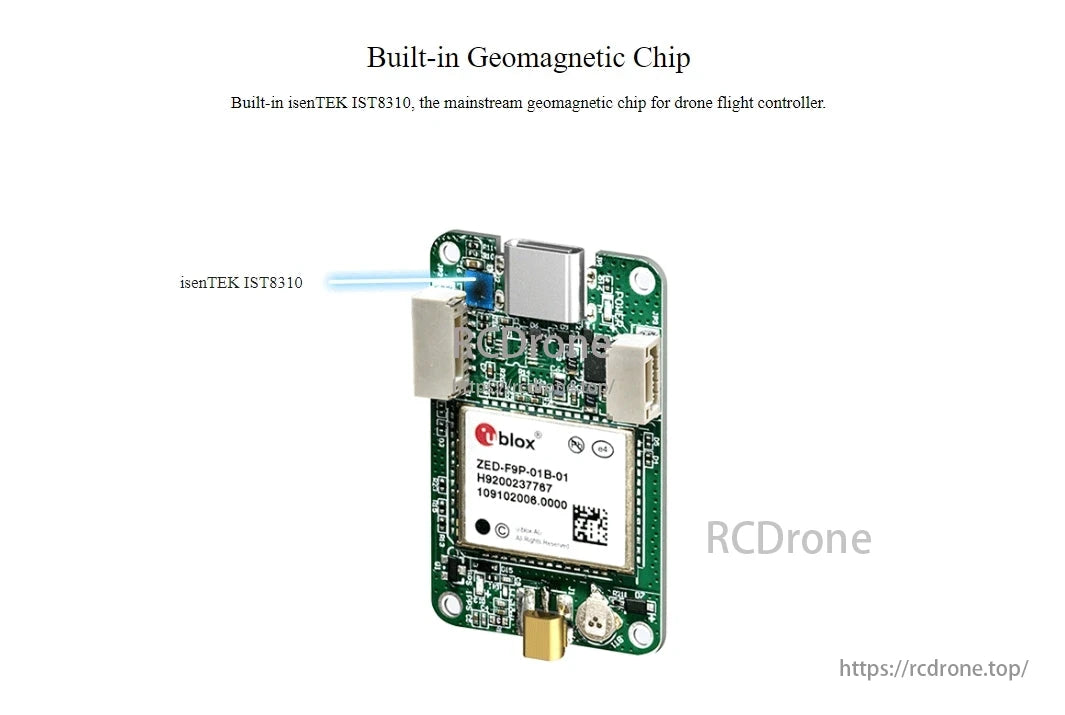

內建地磁芯片。配備 isenTEK IST8310，主流地磁芯片用於無人機飛行控制器。包括 u-blox ZED-F9P-01B-01 GPS 模組，實現公分級精度。

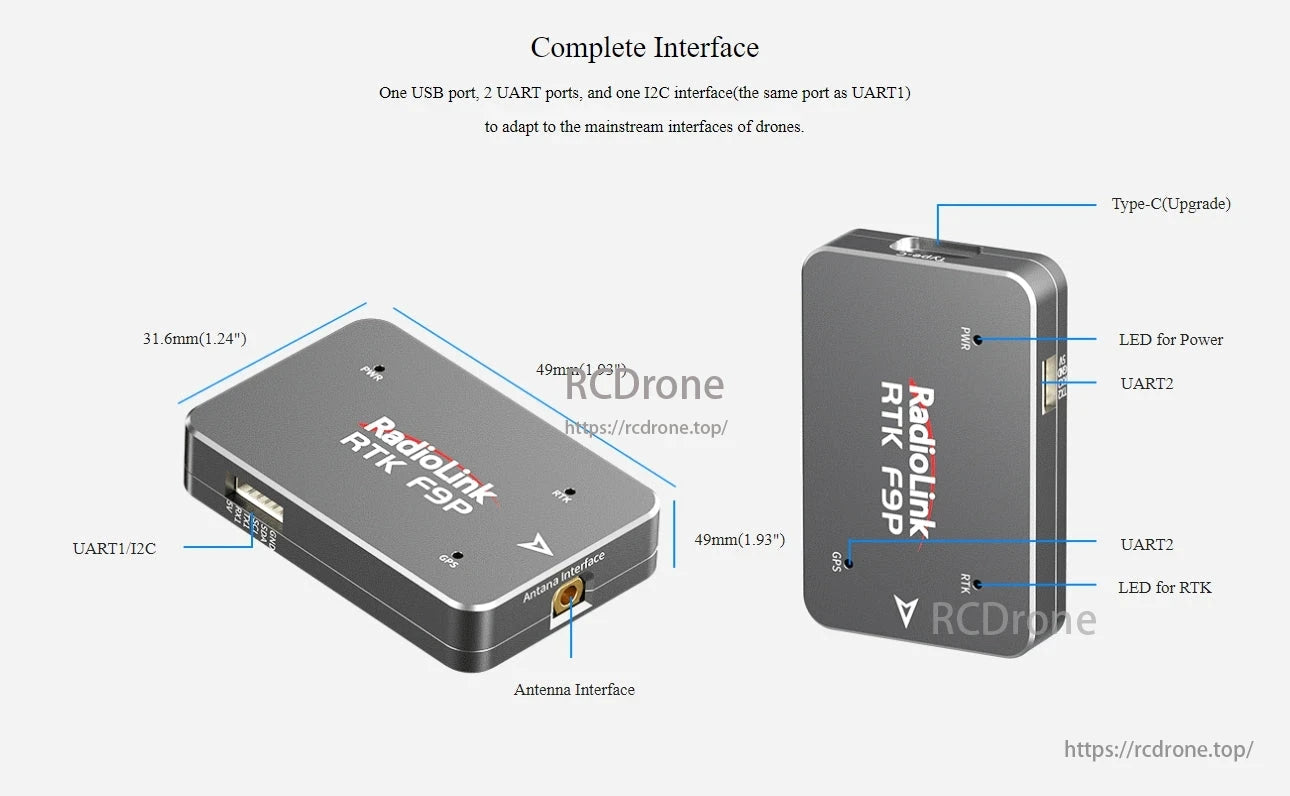

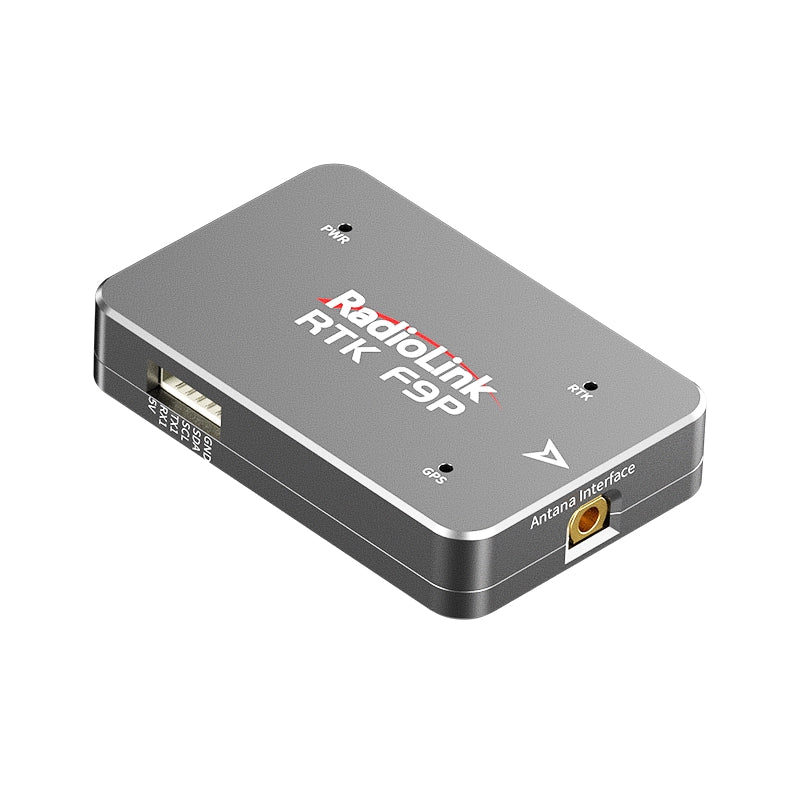

Radiolink RTK F9P 公分級 GPS 擁有緊湊的 31.6mm x 49mm 設計，配備 USB、兩個 UART 端口和 I2C 接口。它包括UART1/I2C、天線端口、Type-C升級、電源LED、UART2和RTK LED。旨在適應主流無人機接口，為高精度GPS應用提供精確定位。

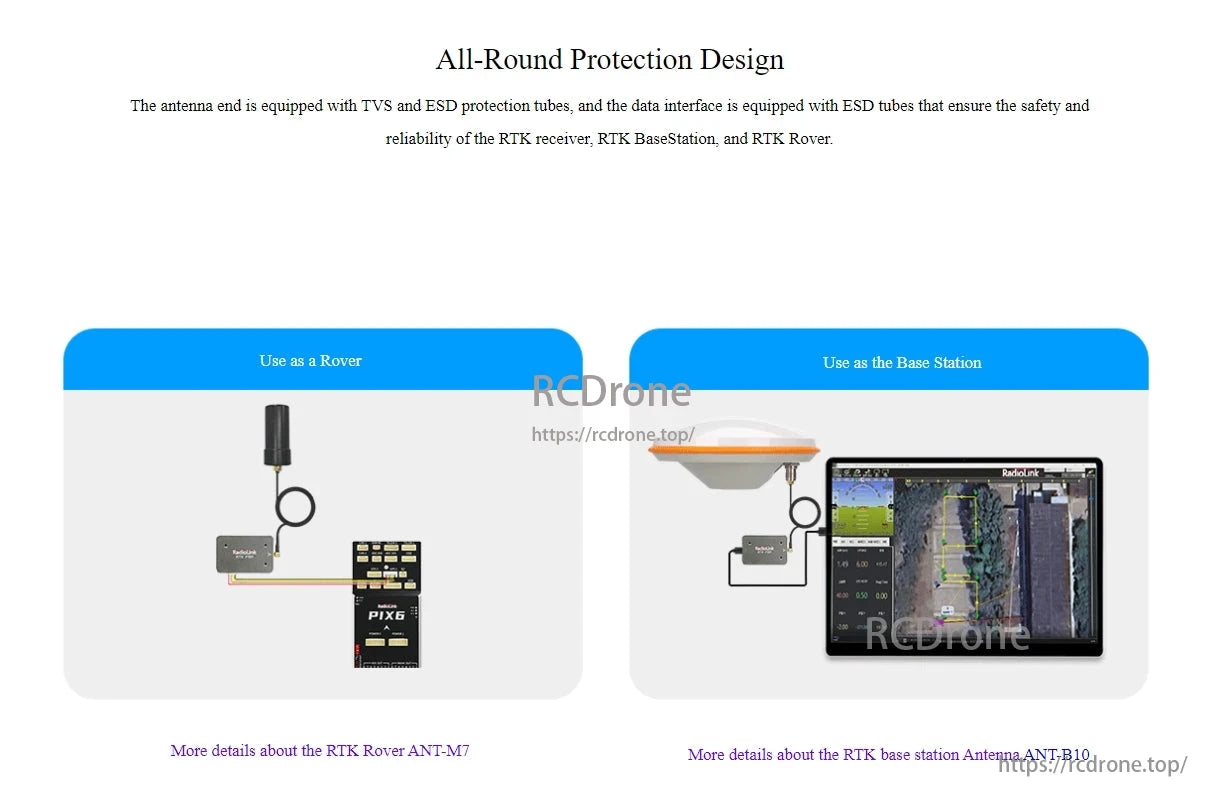

全方位保護設計：天線端配備TVS和ESD保護；數據接口包括RTK接收器、基站和流動站安全的ESD管。可作為配備PIX6模塊的流動站或作為顯示器的基站。詳細信息包括RTK流動站ANT-M7和基站天線ANT-B10。確保可靠、精確的GPS性能。

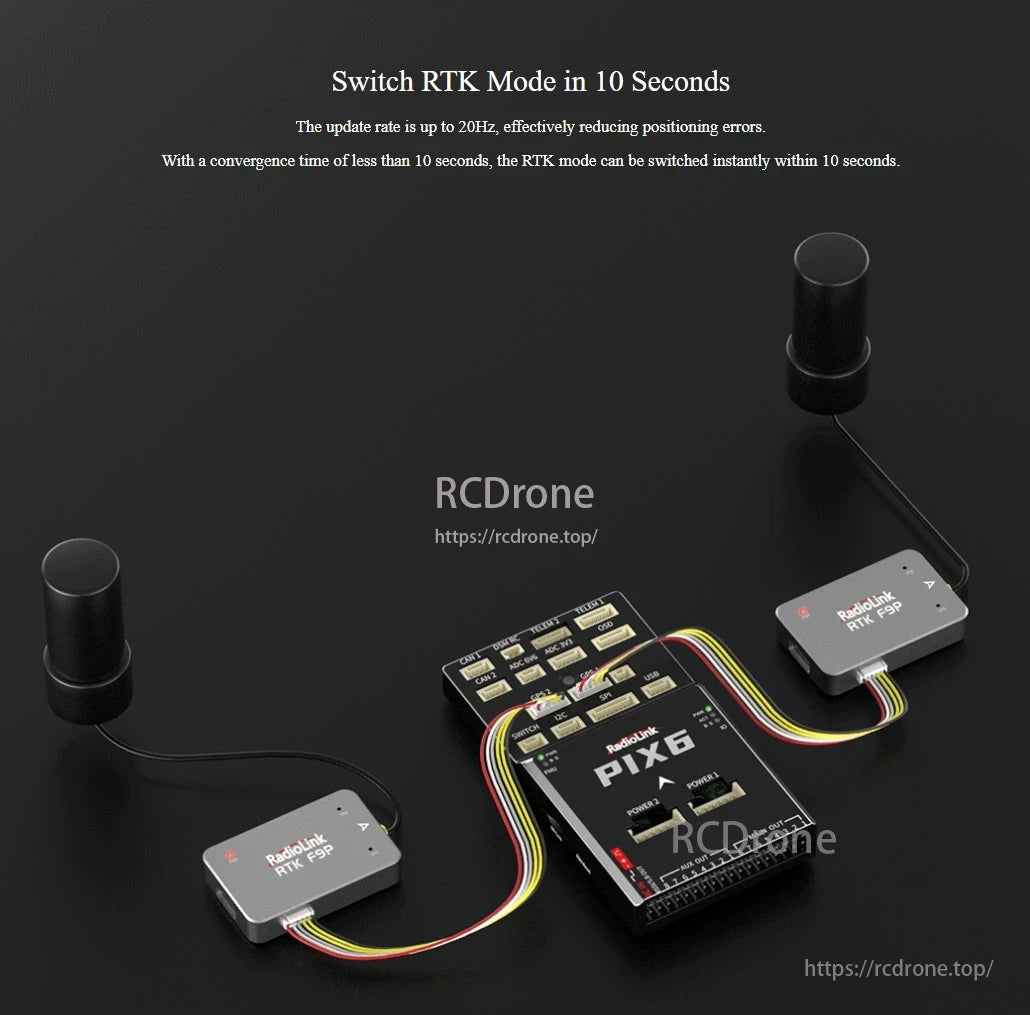

Radiolink RTK F9P GPS系統，配備PIX6模塊。10秒內切換RTK模式，更新率高達20Hz，有效減少定位誤差。

具成本效益的Radiolink RTK套件，適用於農業、測量和無人機操作中的精確定位。支持90度轉向和在移動站範圍內的高精度控制。

使用保證確保所有Radiolink型號的功能重新分析和重新測試。常見問題解答、使用指導可在官方網站和社交媒體平台上輕鬆獲取和支持。

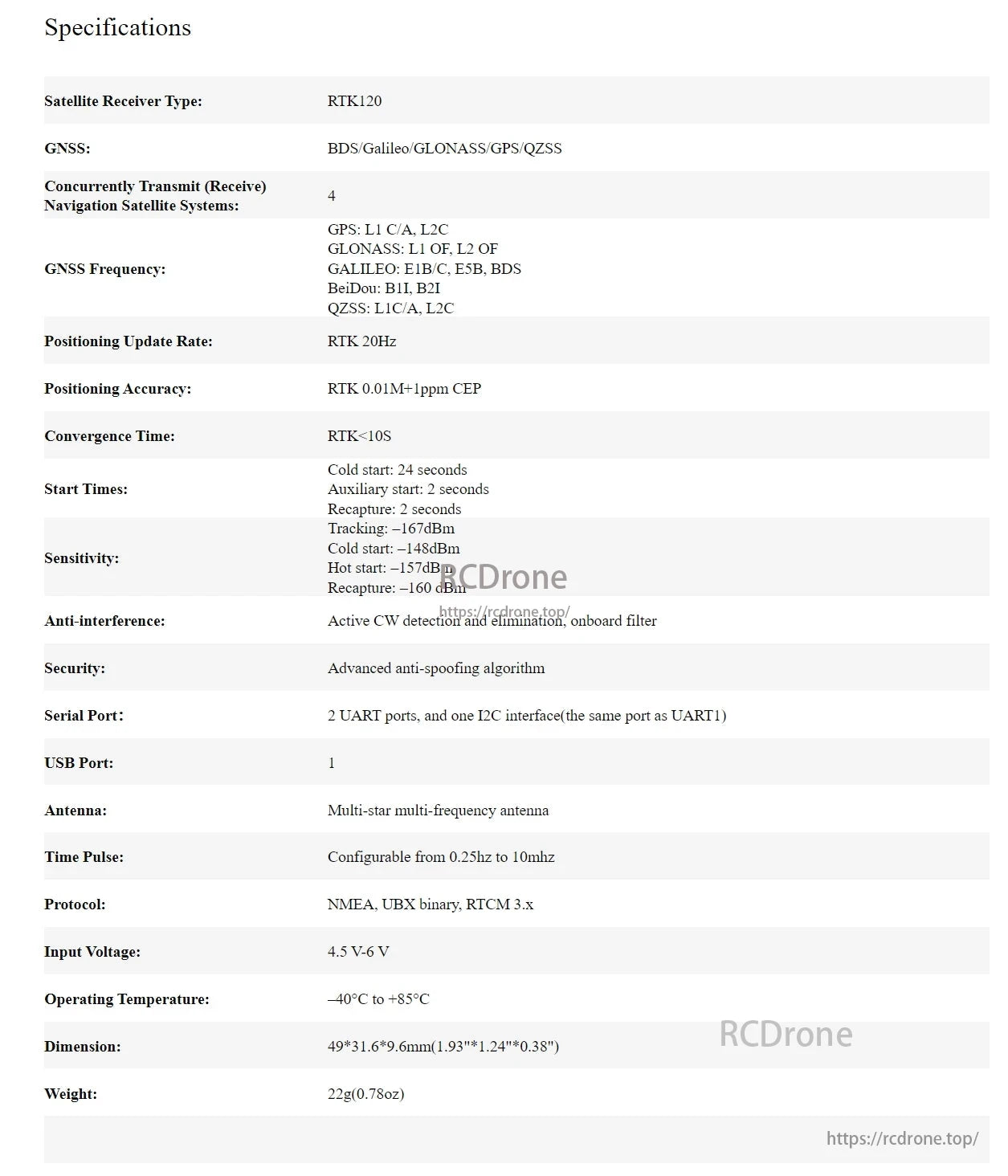

RTK120 GPS接收器支持多種GNSS系統，提供20Hz更新率，0.01m+1ppm CEP精度，以及<10秒的收斂時間。特點包括抗干擾、高級安全性和多星天線。工作溫度範圍為-40°C至+85°C。

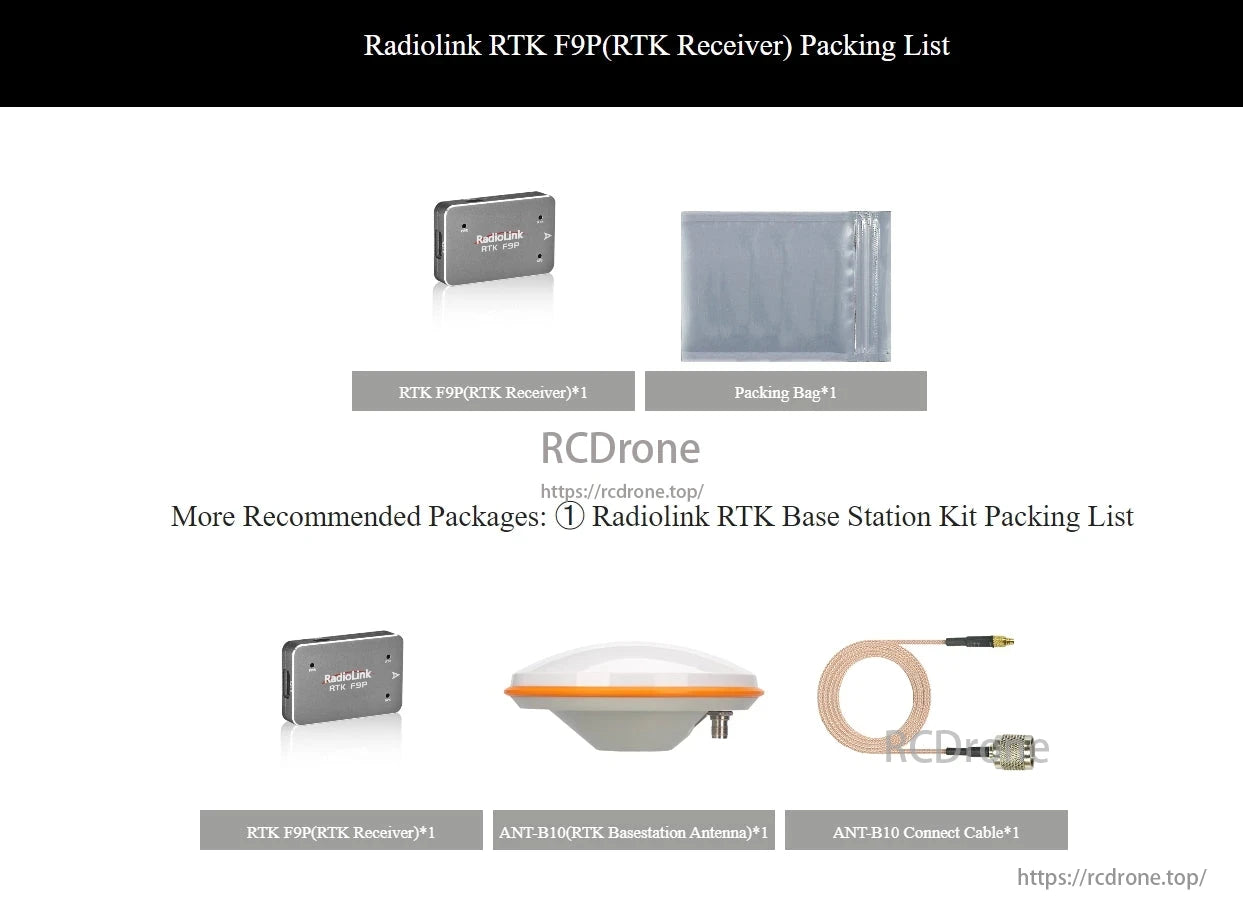

Radiolink RTK F9P包裝清單包括：RTK F9P接收器、包裝袋。推薦套件：Radiolink RTK基站套件，配備ANT-B10天線和連接電纜。

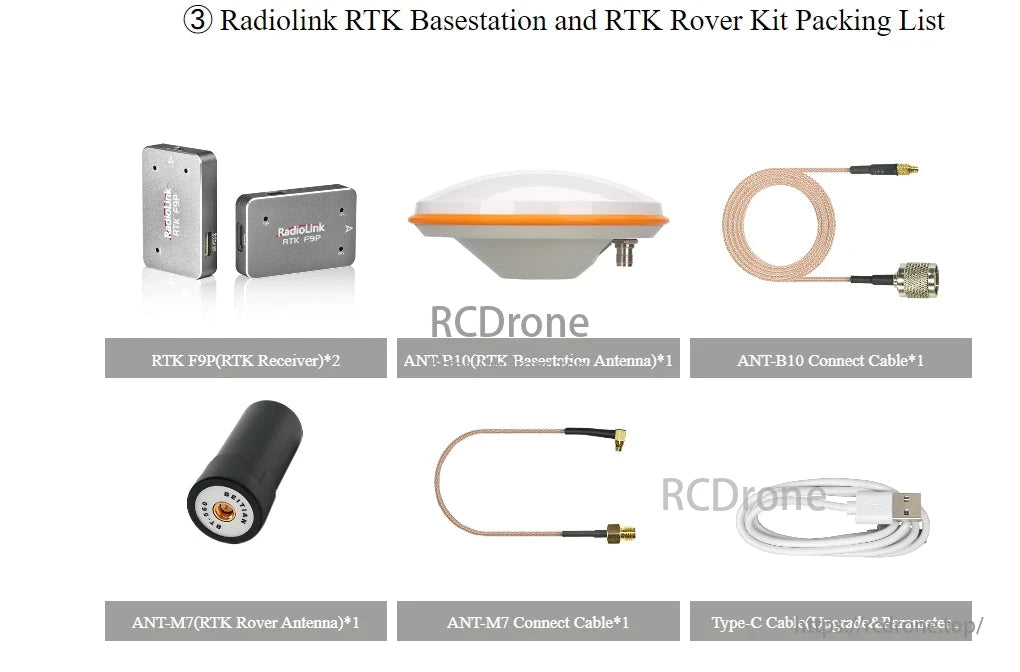

Radiolink RTK F9P套件包括：2個RTK接收器、1個基站天線、1個流動天線、2條連接電纜和1條Type-C電纜，用於升級和參數設置。

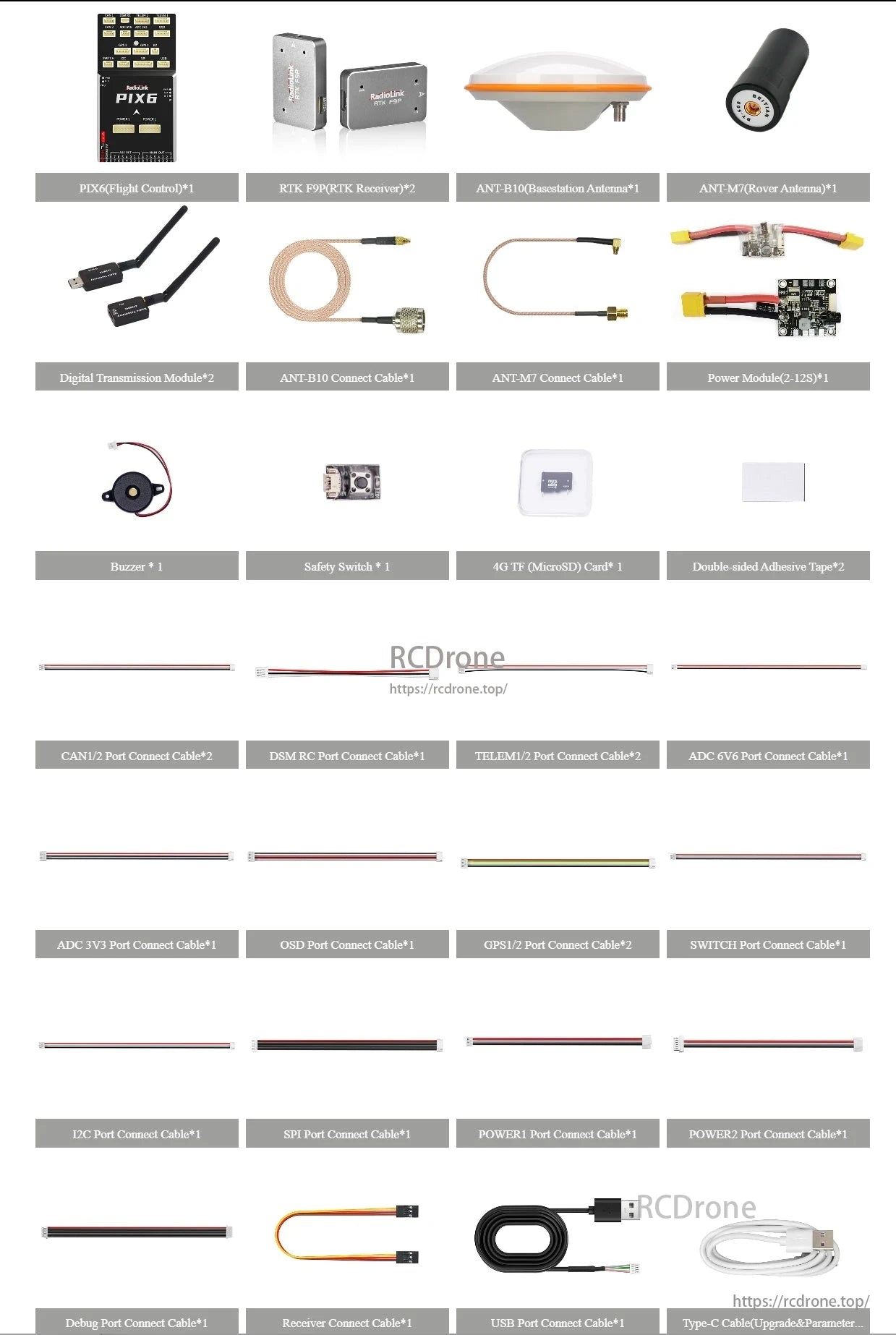

Radiolink RTK F9P 套件包括 PIX6 飛行控制器、RTK 接收器、天線、電纜、電源模組、蜂鳴器、安全開關、4G TF 卡以及各種端口連接電纜，以提供全面的 GPS 功能。
