RadioLink SE100 M10N GPS模組，適用於Pixhawk，具備雙重抗干擾技術及50公分精度

概述

這款 RadioLink SE100 M10N GPS 模組 是一款高性能的 GNSS 解決方案，具備 Ublox M10050、雙重抗干擾技術，以及 三頻四星座支持。其卓越的 50cm 定位精度，在開放環境中可支持 6秒內鎖定20顆衛星，並在無人機高功率影像傳輸和高電壓環境等惡劣射頻條件下提供卓越的信號抗干擾能力。配備 2.5dBi 高增益陶瓷天線、IST8310 電子羅盤，以及 村田 SAWF 雙濾波器，即使在山谷底部或城市峽谷中也能提供卓越的信號穩定性。

主要特點

• 雙重抗干擾技術:

  • 去干擾: 78dB 衰減，使用兩級 SAWF（表面聲波濾波器）過濾帶外噪音。

  • 抗干擾: 高線性 LNA（-3dBm 輸入壓縮）最小化帶內噪音影響。

• 高精度 GNSS 模組:

  • 採用 Ublox M10050 晶片，優於 GNSS 7N 解決方案。

  • 支持 BD1、GPS L1、Galileo E1、GLONASS G1 三頻運作：1561±1MHz、1575±1MHz、1602–1610MHz。

  • 四顆衛星系統運作以增強定位可靠性。

• 超快速衛星鎖定:

  • 在6秒內獲取20顆衛星（熱啟動）。

  • 冷啟動需26秒。

• 堅固的工業設計:

  • 專業的PCB佈局，專利外觀，及RF優化設計。

  • 2.5dBi陶瓷天線確保長距離接收和選擇性。

• 自動協議檢測:

  • 默認NMEA協議，自動檢測飛行控制器類型（e.g., PX4, ArduPilot）並自動匹配協議。

規格

內部組件

• Ublox M10050 GPS晶片

• 2.5dBi 高增益陶瓷天線

• 高精度指南針 IST8310 (I2C)

• 高增益 MMIC 放大器芯片

• 雙 SAWF 濾波器 (村田)

• 內部電池

接線定義

專業設計

擁有超過20年的射頻經驗，RadioLink工程師設計了SE100，以通過優化電路佈局和PCB放置來克服IC靈敏度的限制。它結合了技術的複雜性和流暢的美學，並擁有外觀專利。

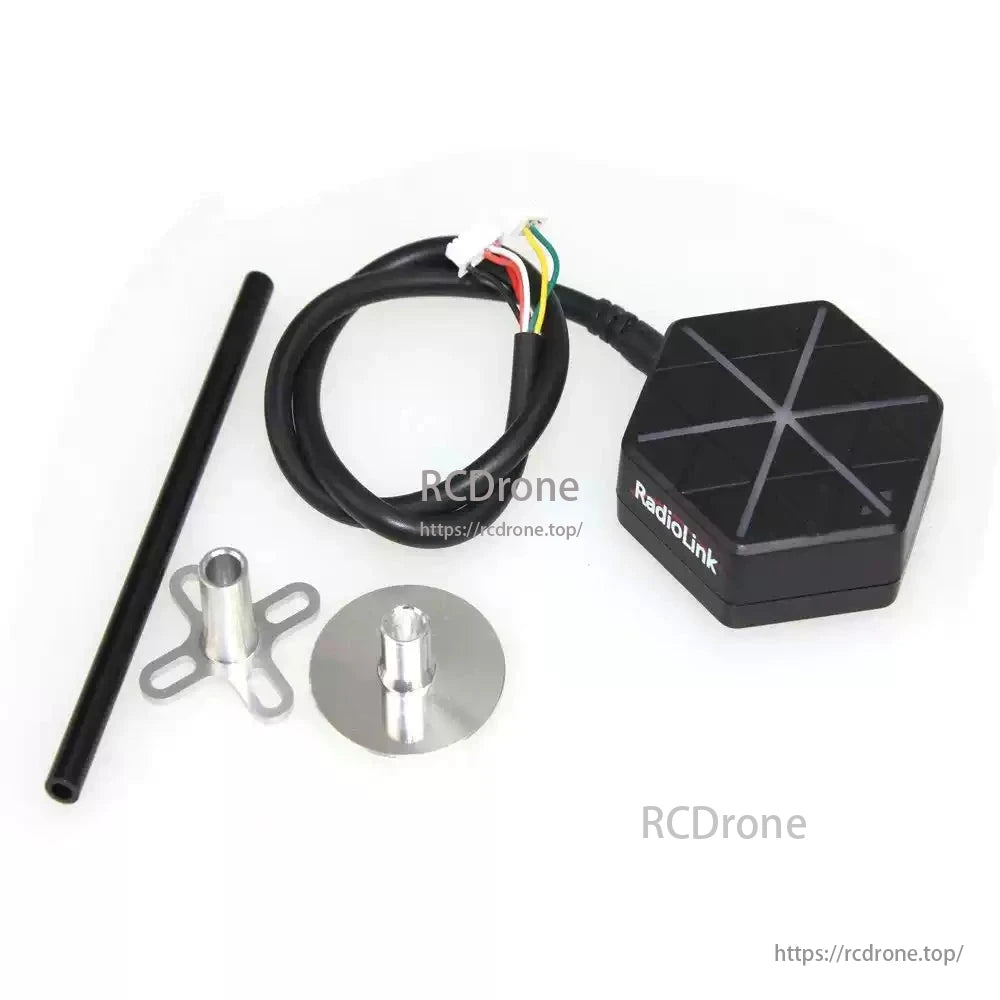

包含內容（包裝清單）

• SE100 GPS 模組 × 1

• GPS 固定架套件 × 1（安裝桿、底座和固定部件）

• 包裝袋 × 1

詳細資訊

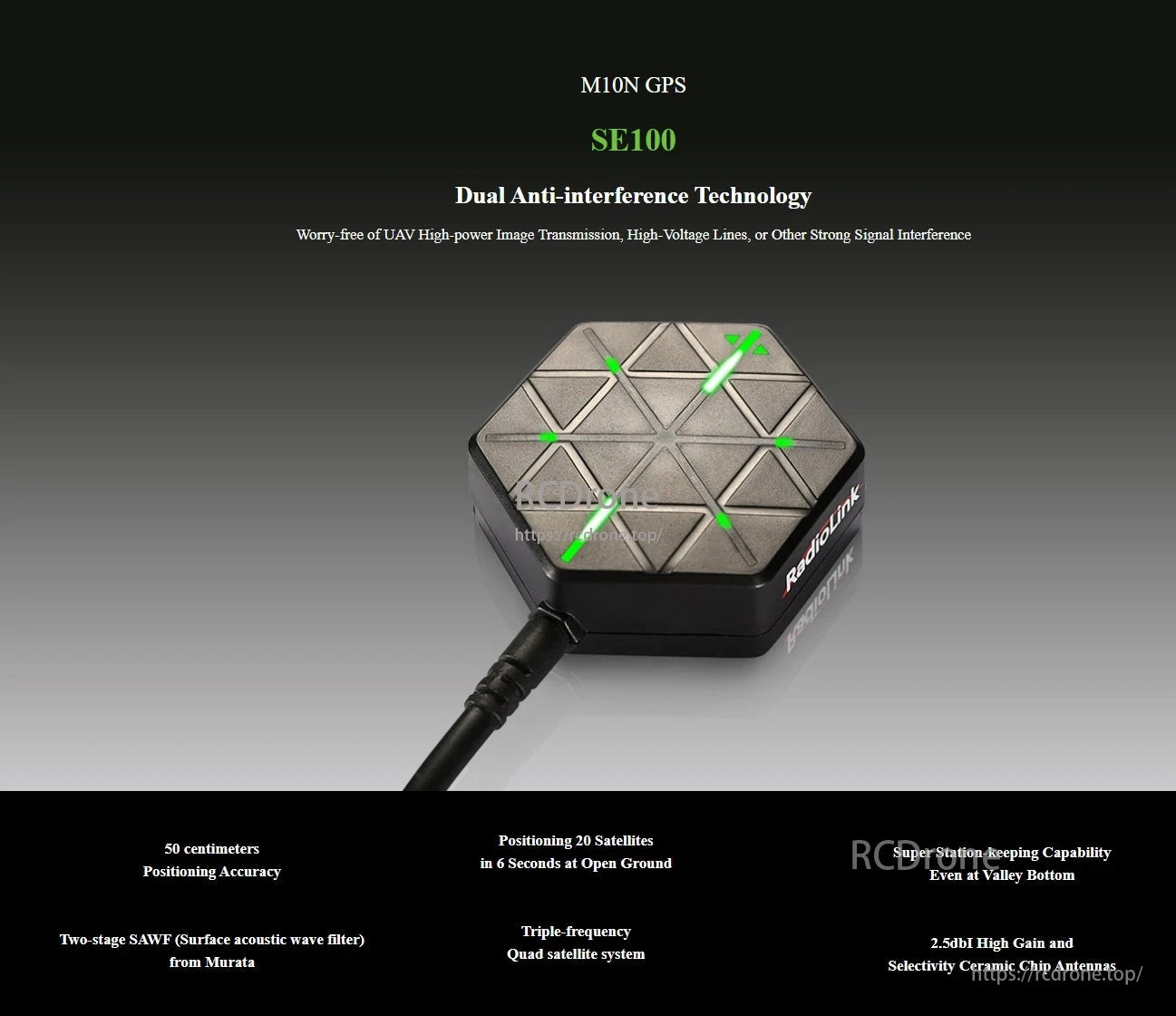

RadioLink SE100 M10N GPS 使用雙重抗干擾技術，確保在無人機影像傳輸、高壓電線或強信號附近的可靠性能。它提供 50cm 的精度，能在戶外 6 秒內鎖定 20 顆衛星，並在山谷中保持定位。其特點包括村田的雙級 SAWF、三頻四顆衛星支持和 2.5dBi 高增益陶瓷天線。專為在多樣環境中提供精確性和耐用性而設計。

雙重抗干擾技術：78dB的衰減濾波器過濾帶外干擾。-3dBm LNA最小化帶內干擾。抵抗強信號，例如高功率無人機傳輸。

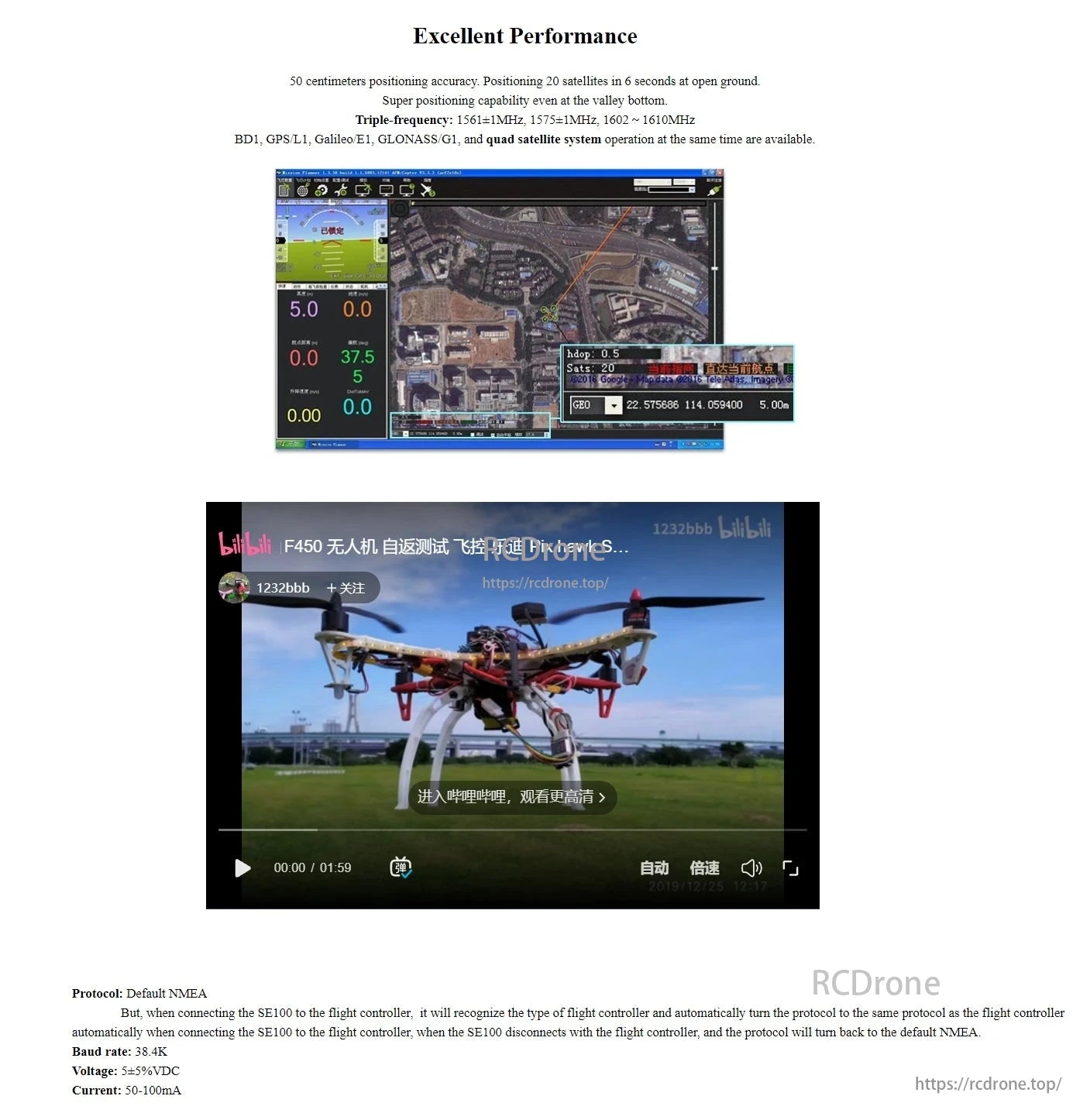

卓越的性能，使用20顆衛星在6秒內實現50cm內的精確定位，即使在開放地面和山谷底部。支持BDI GPS L1、Galileo E1、GLONASS G1的三頻率。可用四顆衛星系統操作。

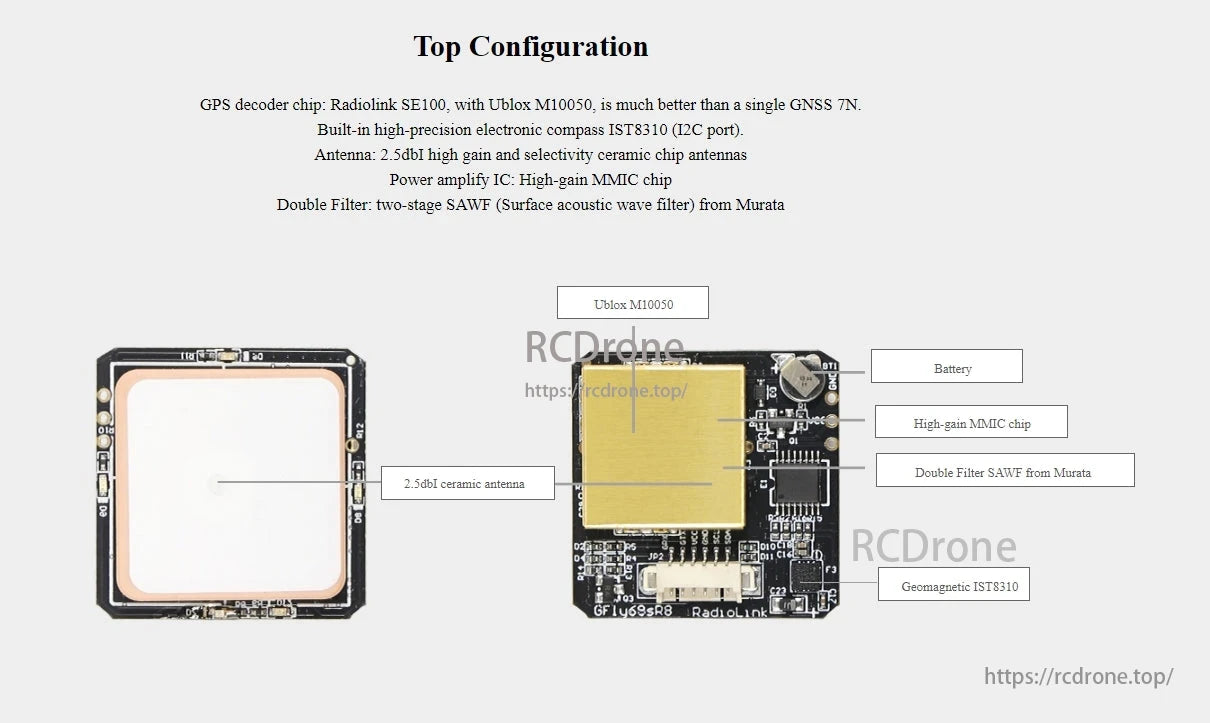

RadioLink SE100 M10N GPS包括Ublox M10050、IST8310指南針、2.5dBi天線、MMIC芯片、Murata SAWF濾波器和地磁傳感器，以提高準確性和性能。

專業設計。擁有20年的射頻經驗。Radiolink SE100在無線技術方面表現卓越，從電路設計到PCB佈局。

RadioLink SE100 M10N GPS：卓越的工業設計，結合科技與藝術。擁有流線型外觀和功能精確性，實現無縫性能。

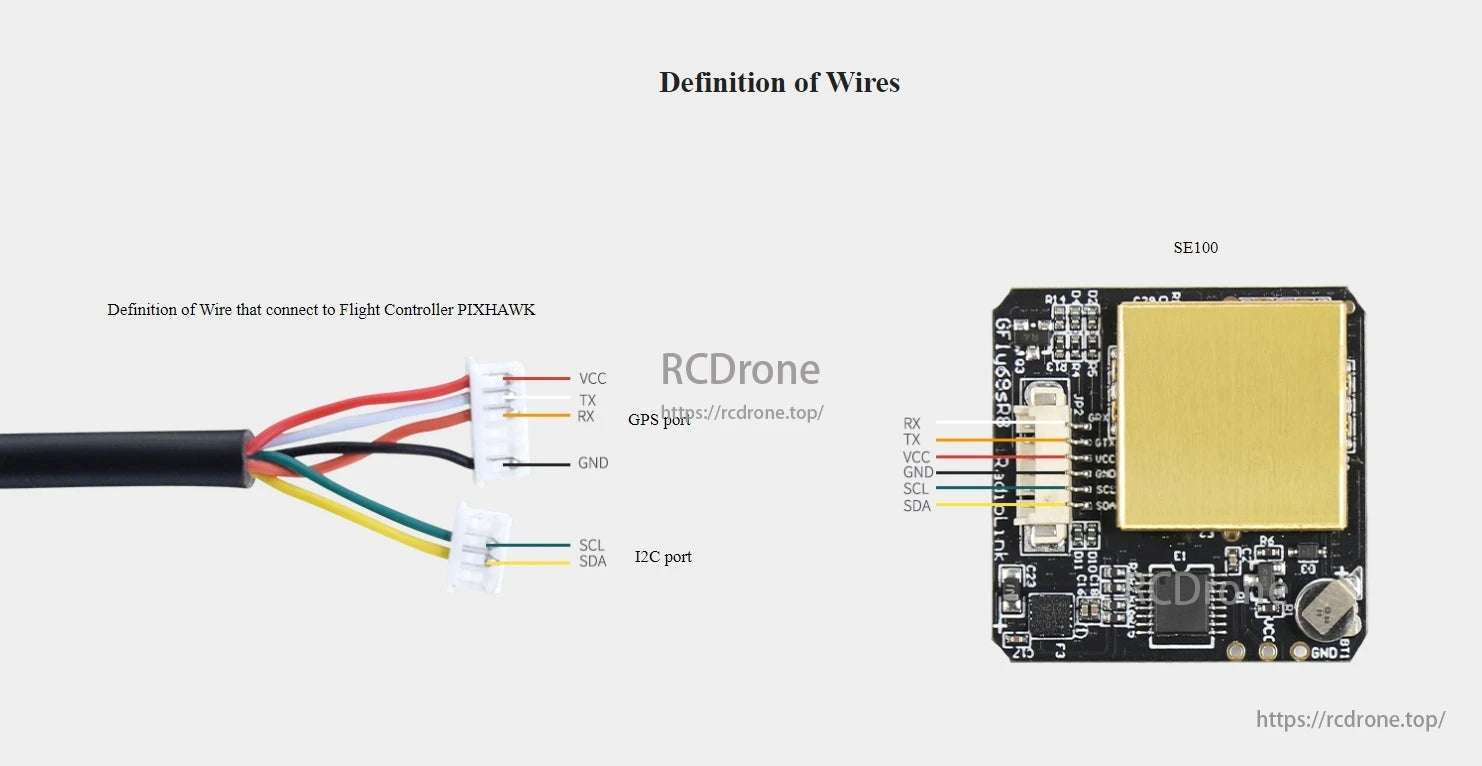

RadioLink SE100 M10N GPS 接線圖。通過 VCC、TX、RX、GND、SCL、SDA 連接到 PIXHAWK 飛行控制器，用於 GPS 和 I2C 端口。

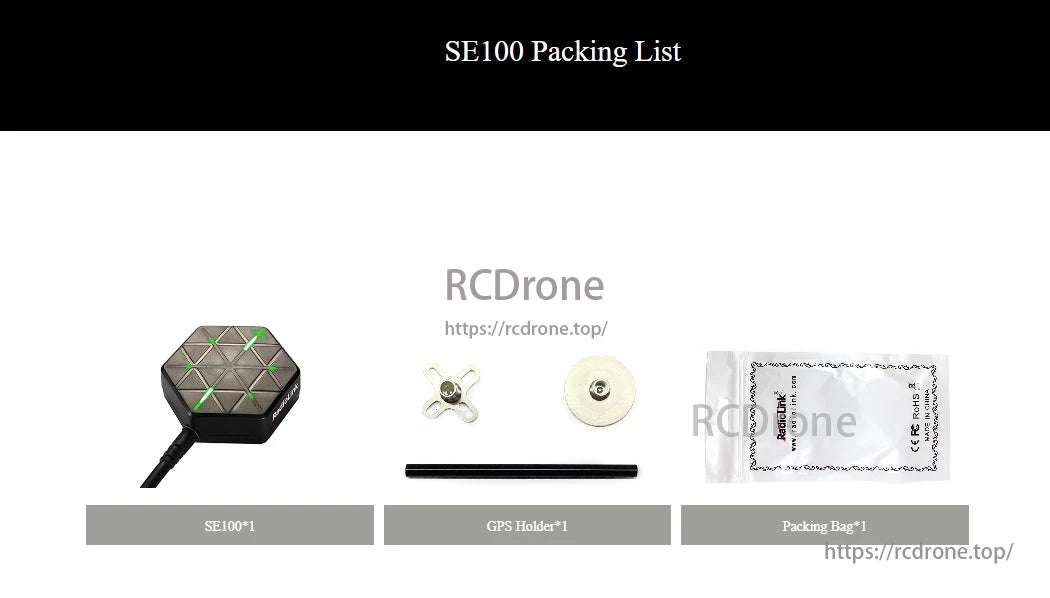

SE100 包裝清單：包含 SE100、GPS 支架、包裝袋。
