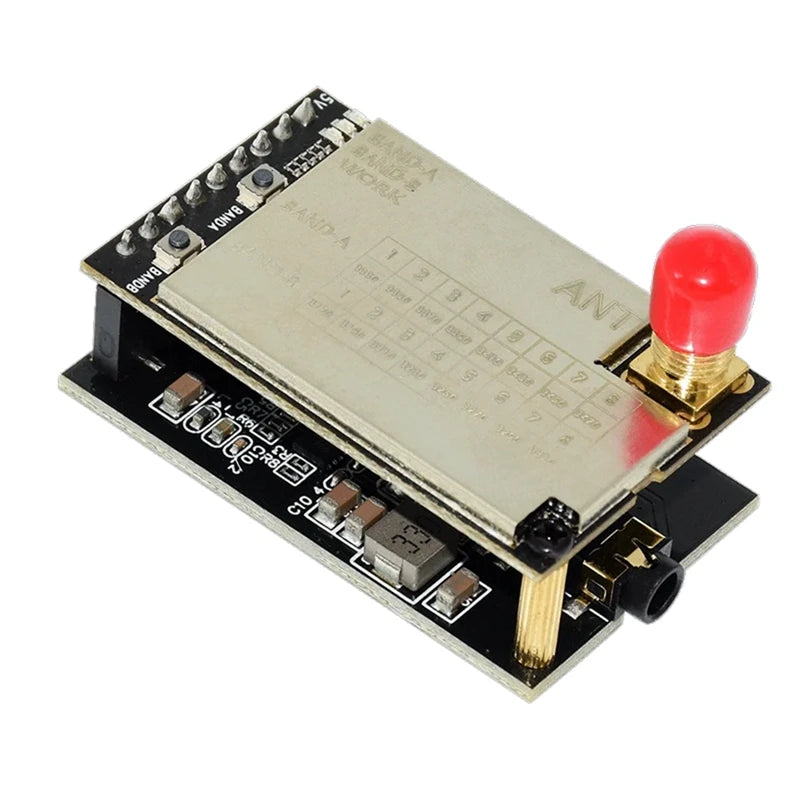

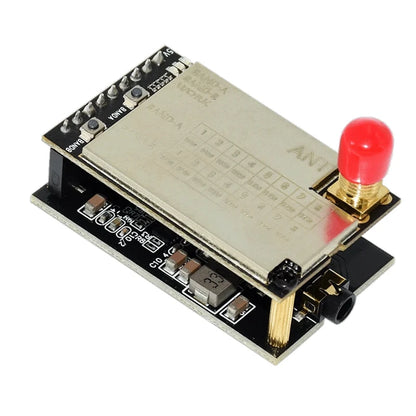

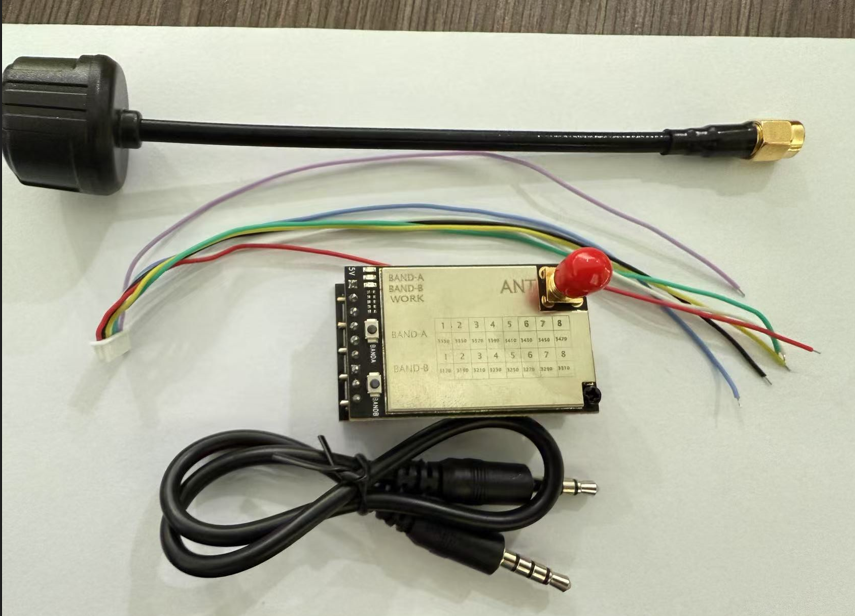

RCDrone R3340 3.3GHz 類比影像接收器 VRX 3170-3470MHz，5V，50歐姆，-95dBm，LED頻道選擇，27.30x43.94mm

概述

RCDrone R3340 是一款 3.3GHz 模擬視頻接收器 VRX，專為 3.17–3.47GHz 頻段的固定頻道模擬視頻接收而設計。該模塊提供兩個可選頻段（頻段 A 和頻段 B），每個頻段有 8 個通道，具有通道選擇的 LED 反饋，5V 電源輸入，50 歐姆 RF 輸入阻抗和基帶視頻輸出。

主要特點

• 接收頻率範圍：3170–3470 MHz；默認 3330 MHz
• 兩個頻段，每個頻段 8 個通道；LED 閃爍次數指示所選通道
• LED 指示燈：頻段 A（綠色），頻段 B（藍色），工作（系統運行中）
• 5V 輸入（4.2–6V 工作範圍）；典型電流 0.45 A
• RF 輸入阻抗 50 歐姆；最大 RF 輸入功率 0 dBm
• 視頻輸出幅度 1 Vp-p（0.8–1.2 Vp-p）
• 中頻頻率 480 M
• 緊湊模塊尺寸：27.30 x 43.94 mm

如需技術支持或批量詢問，請聯繫 https://rcdrone.top/ 或發送電子郵件至 support@rcdrone.top。

規格

頻道選擇與LED指示

A頻段鍵入（綠色LED閃爍1–8次）

• 1次按壓：3330 MHz
• 2次按壓：3350 MHz
• 3次按壓：3370 MHz
• 4次按壓：3390 MHz
• 5次按壓：3410 MHz
• 6次按壓：3430 MHz
• 7次按壓：3450 MHz
• 8次按壓：3470 MHz

B頻段鍵入（藍色LED閃爍1–8次）

• 1次按壓：3170 MHz
• 2次按壓：3190 MHz
• 3次按壓：3210 MHz
• 4次按壓：3230 MHz
• 5次按壓：3250 MHz
• 6次按壓：3270 MHz
• 7次按壓：3290 MHz
• 8次按壓：3310 MHz

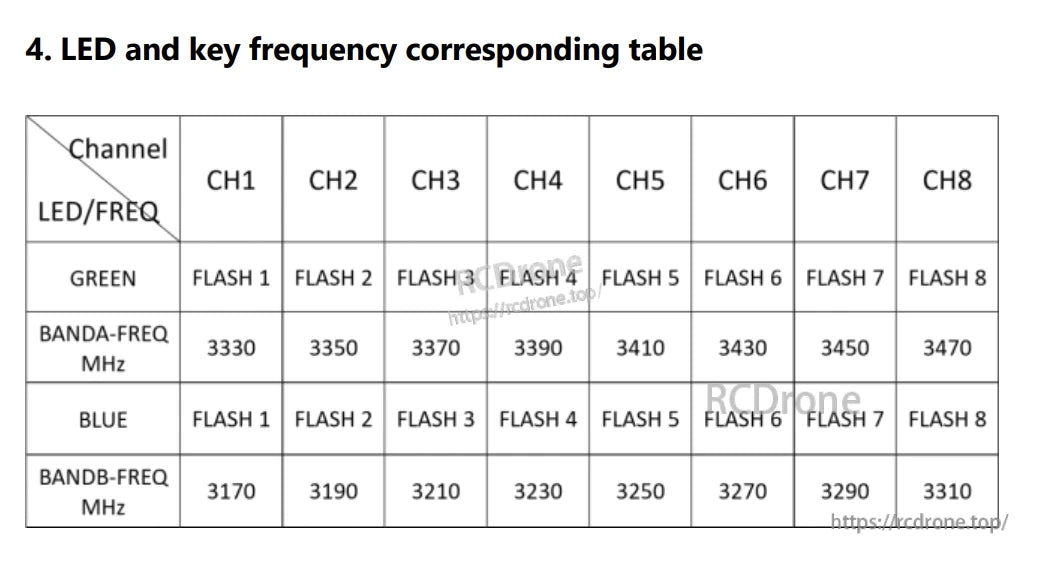

頻道圖

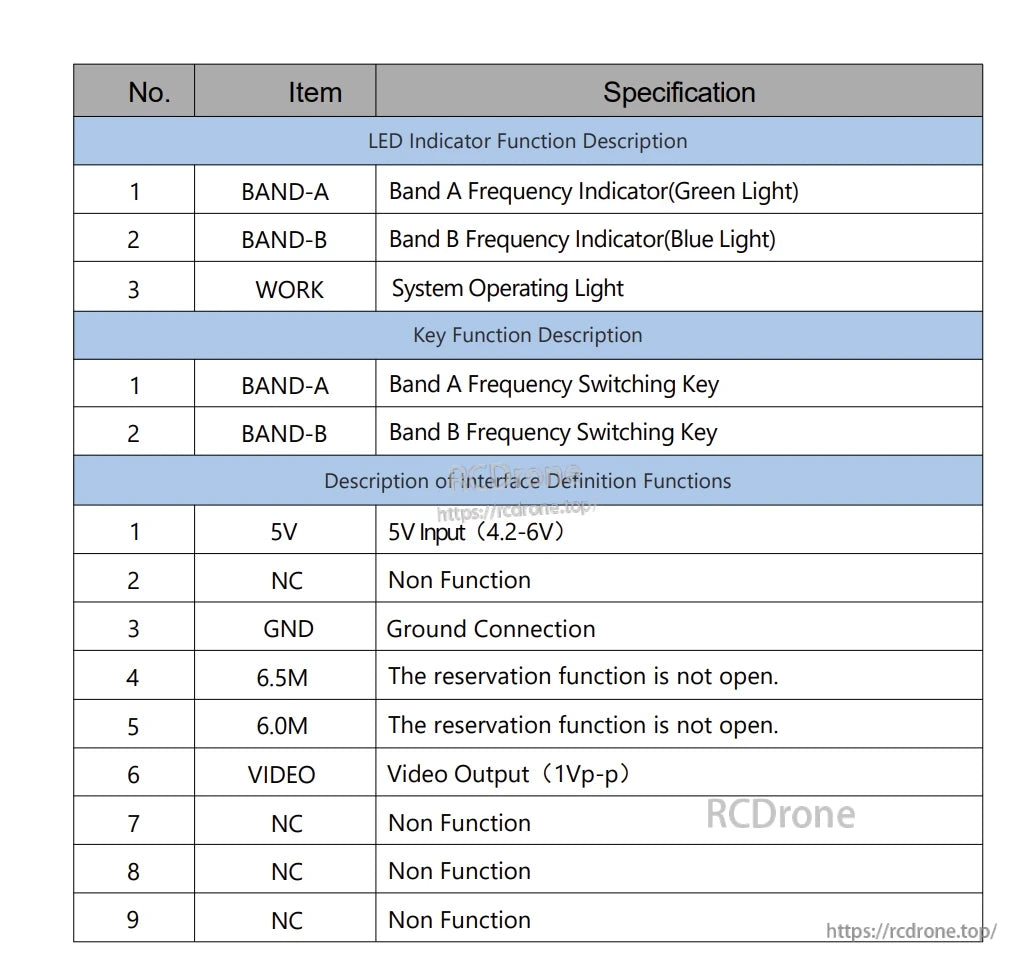

介面和引腳定義

LED指示燈

• 頻段A: 頻段A頻率指示燈 (綠色)
• 頻段B: 頻段B頻率指示燈 (藍色)
• 工作: 系統運行燈

按鍵

• 頻段A: 頻段A頻率切換鍵
• 頻段B: 頻段B頻率切換鍵

引腳功能

詳細資訊

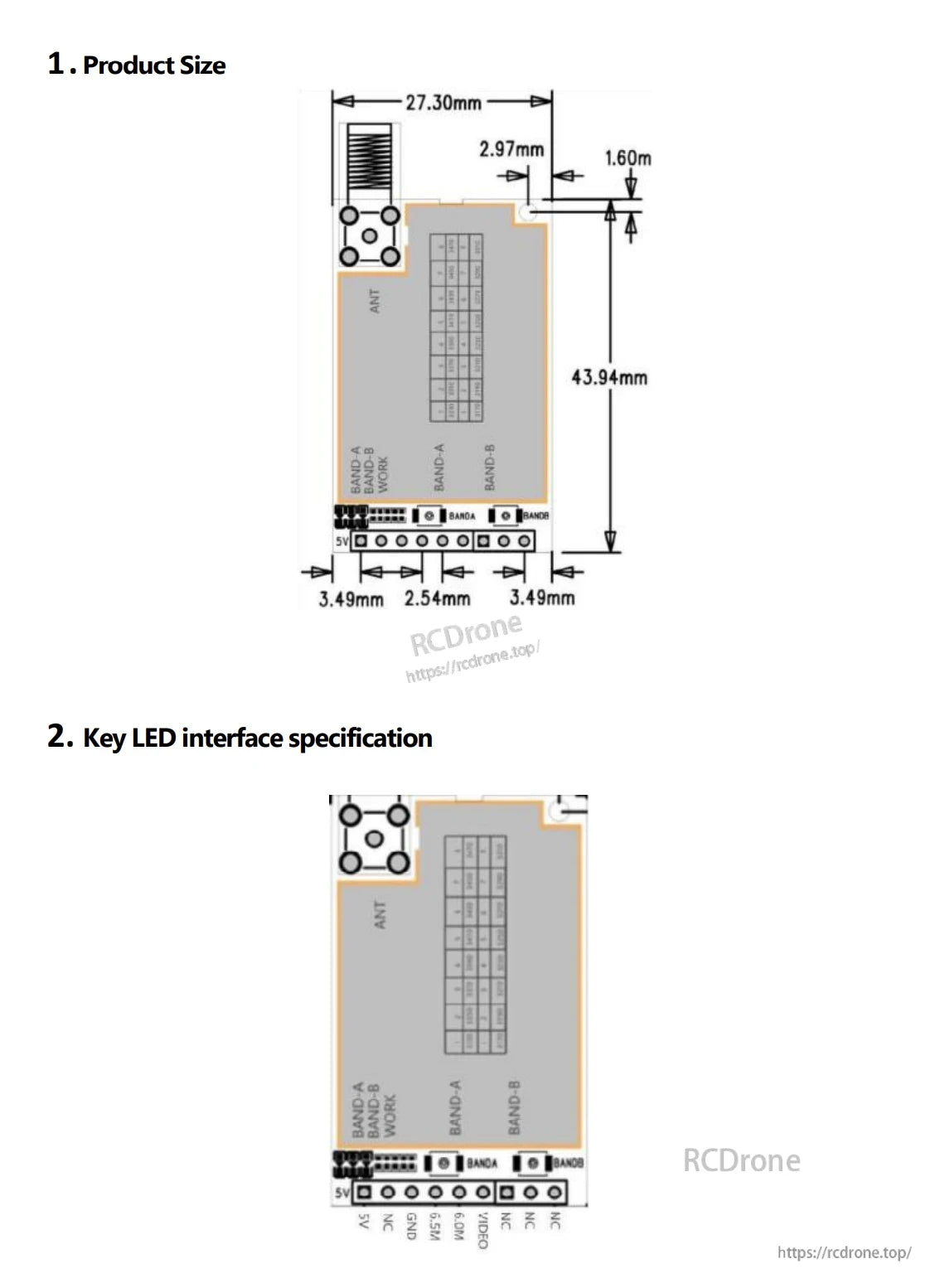

產品尺寸：寬27.30mm，高43.94mm。關鍵LED接口包括ANT、BAND-A/B、WORK、5V引腳。提供精確的測量以便於組裝和整合用途。

LED指示燈顯示A頻段（綠色）、B頻段（藍色）和系統狀態。按鍵切換頻段。介面具有5V輸入、接地、1Vp-p視頻輸出和未使用的引腳；保留功能處於非活動狀態。

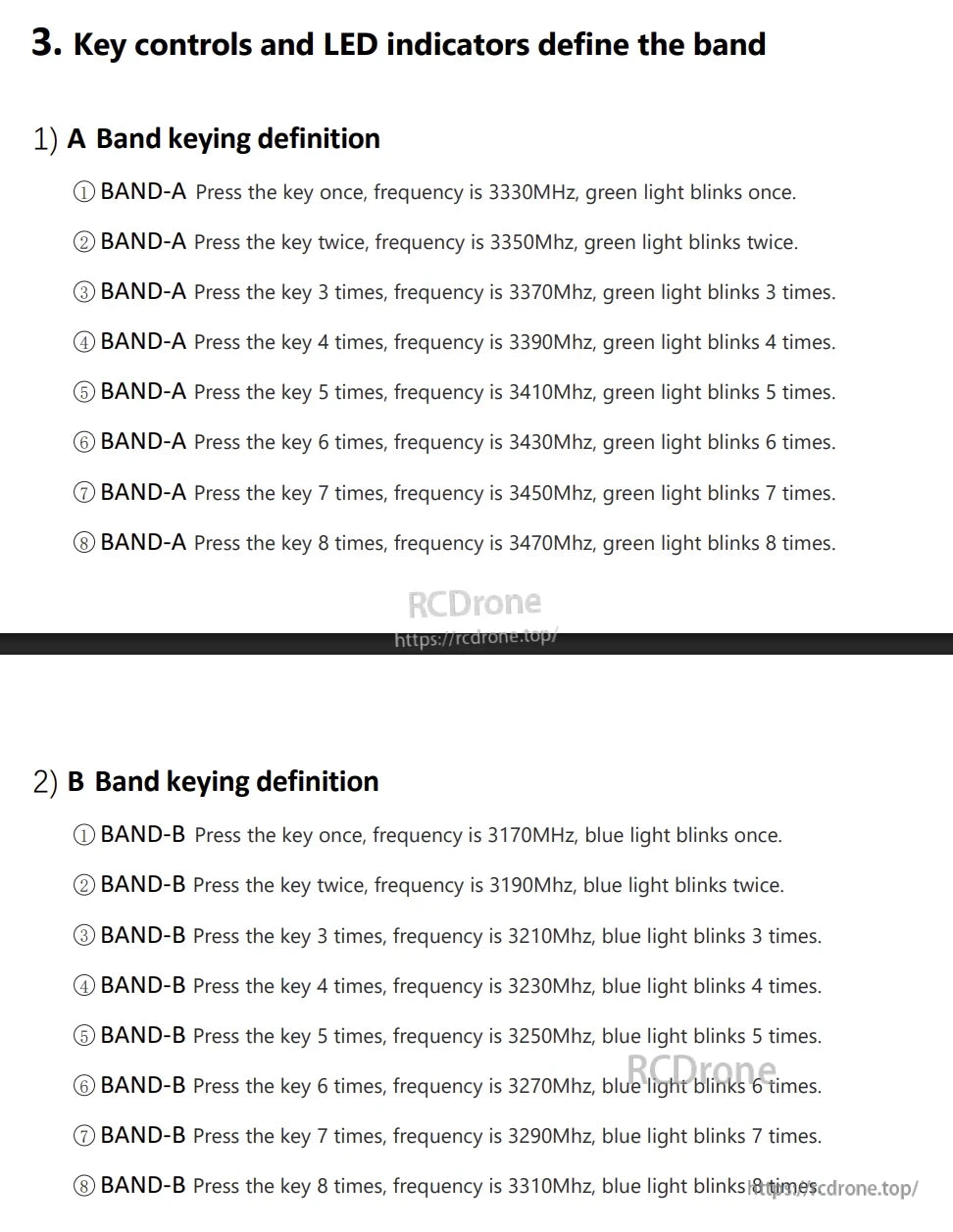

按鍵按下定義頻帶：A頻帶使用綠色LED，B頻帶使用藍色LED。每次按下的次數對應特定的MHz和閃爍次數，每個頻帶從1到8次按下。

綠色和藍色LED根據通道閃爍。A頻帶：3330–3470 MHz；B頻帶：3170–3310 MHz，每個通道每8個通道增加20 MHz。

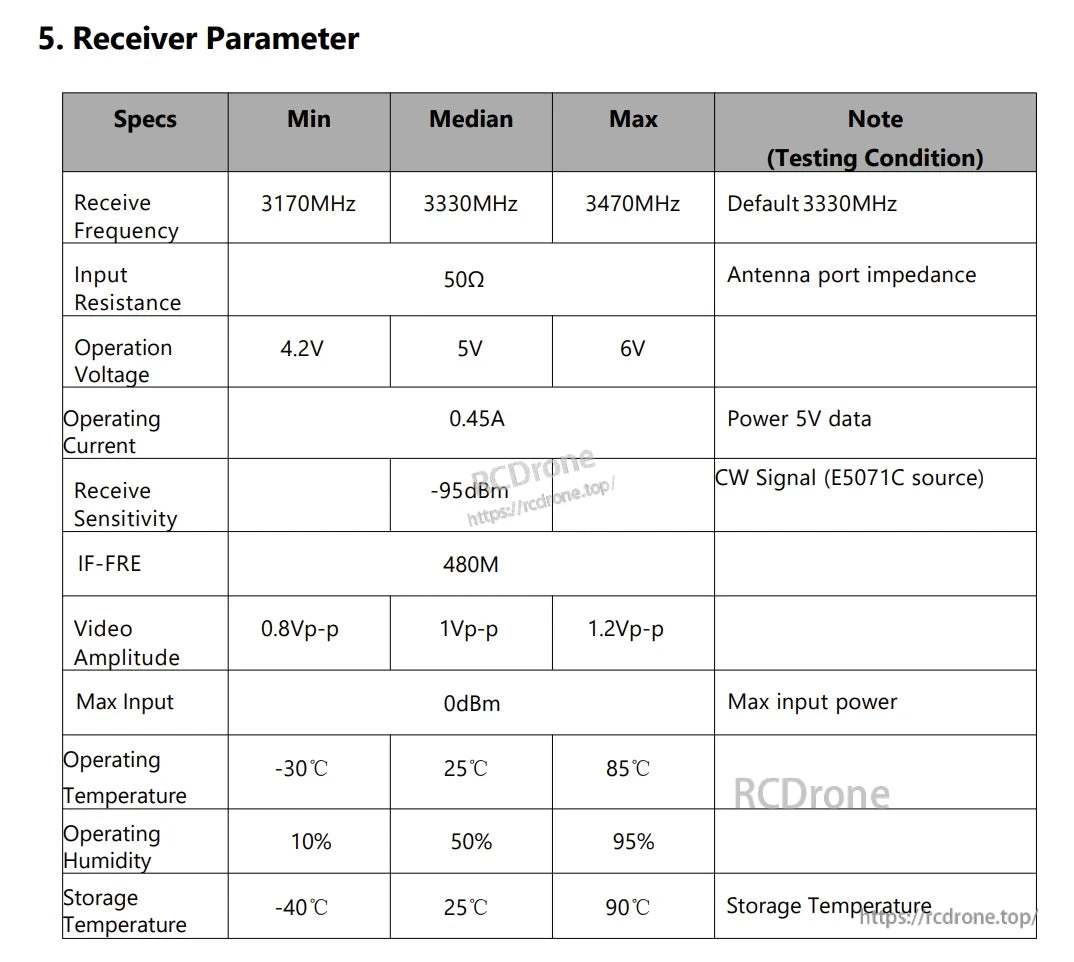

接收器規格包括3170-3470MHz頻率、5V操作、-95dBm靈敏度、480M IF-FRE、0.8-1.2Vp-p視頻幅度、0dBm最大輸入，以及-30°C到85°C的工作溫度。
