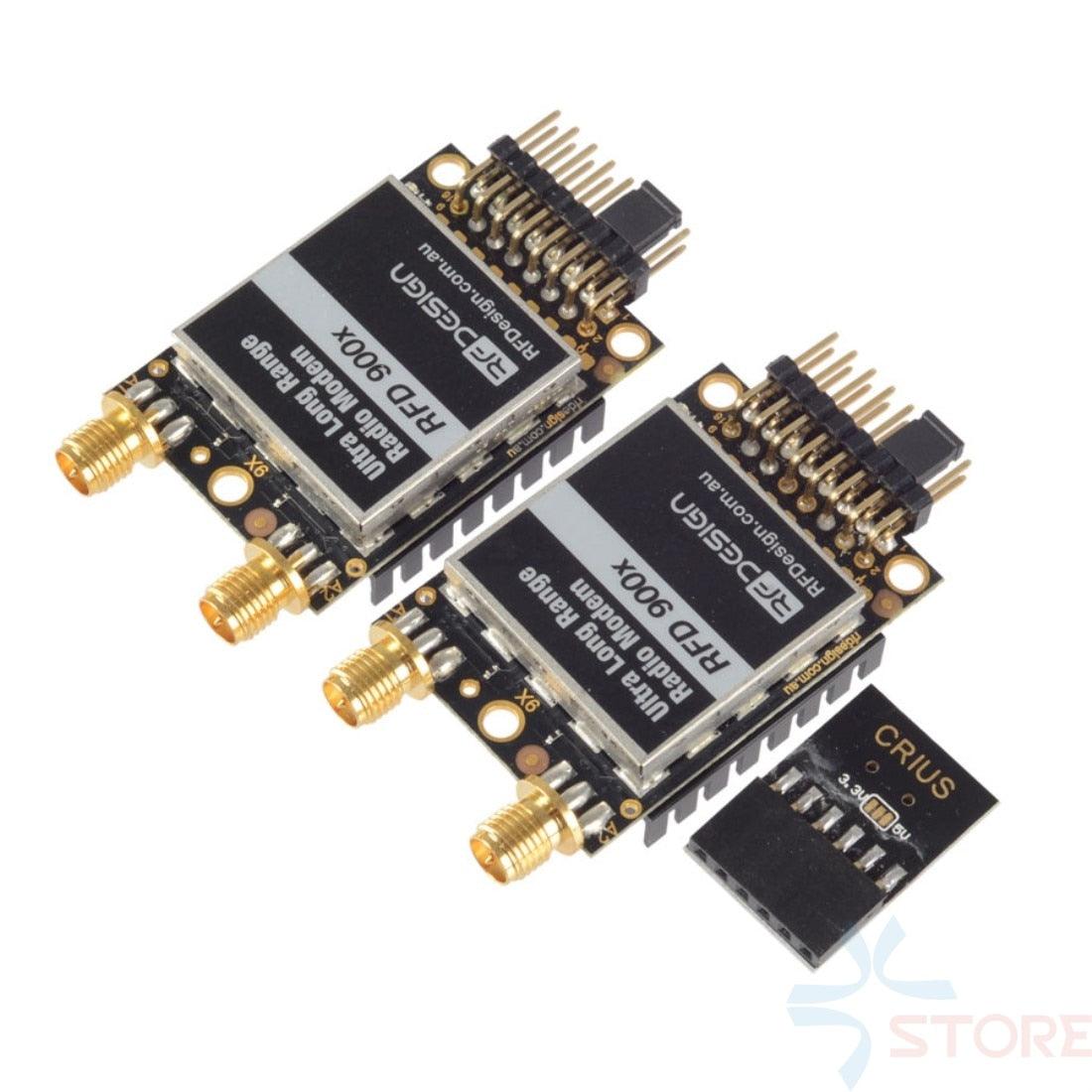

超過 40 公里的 RFD900X PLUS 915MHz 超遠程遙測無線電調製解調器，具有用於 APM PIX 飛行控制器的分集 FTDI 和天線

包含的包：

-2* RFD900X 無線電調製解調器

- 4* 天線

- 1* FTDI 模塊和電纜

- 1* APM 連接線

- 1* PIX 連接線

產品描述

這款超長距離 915MHz 遙測調製解調器具有以下特點：

• 1 瓦輸出功率
• 分集天線，
• 與所有 3DRobotics 和兼容的 Pixhawks、APM 等使用的普通“Hope RF”無線電調製解調器完全兼容。
• 超長距離，40 公里或更遠，使用定向天線和正確配置的系統

正在尋找一種簡單的方法來增加飛機 3DR 型 V1/V2 遙測無線電的範圍？將其用作帶有幾個大天線的地面站無線電，您將增加數倍的有效範圍。

將飛機上的無線電升級到 RFD900+ 或 RFD900u，並將範圍擴大數倍。

此捆綁包包括：

- 2) RFD900X 調製解調器

- 4) 空中和地面站的 3dBi 天線

- 1) 用於升級和編程的 FTDI 電纜

- 1) Pixhawk 到 RFD900+ 電纜

- 1) APM 到 RFD900+ 電纜

“庫存”希望 RF 系統僅適用於大約 1 公里，所以這是您需要的升級！

也與 3DR Mission Planner 完全兼容（與 Hope RF 無線電相同）！

RFD900+ 更新：

• 與原始 RFD900 相比具有相同的外形尺寸和主要引腳。
• 具有更高增益和高 IP3 的新型 LNA，適用於高干擾環境。與原始 RFD900 相比，靈敏度高出約 1-2dB。
• 與 RFD900 相比，更新的 CPU 具有雙倍的 RAM 和閃存。
• AES 硬件加速加密支持 *為此軟件仍在開發中 *
• 完全 ESD 保護 + 過濾 - 每個 IO 端口都受到保護和過濾。已在認可的測試實驗室通過初步的 CISPR 22 輻射發射測試。
• 更厚的 PCB 具有額外的機械強度。
• 所有電路的板載電壓調節符合 FCC 模塊化認證。

特點：

• 遠程 >40 公里，取決於天線和 GCS 設置 *80 公里由 Edge Research 實驗室在氣球上演示！，57 公里在印度，在偶極子上。
• 2 個 RP-SMA RF 連接器，分集切換。
• 1 瓦 (+30dBm) 發射功率。
• 傳輸低通濾波器。
• > 20dB 低噪聲放大器，高 IP3（在 RFD900+ 上更新）
• RX SAW 濾波器。
• 所有 I/O ESD 保護和過濾（RFD900+ 的新增功能）
• 開源固件 SiK (V1.x)/tools，現場可升級，易於配置。
• MP SiK（V2.1）的多點軟件功能x)
• 體積小，重量輕。
• 兼容 3DR / Hope-RF 無線電模塊。
• 在澳大利亞、加拿大、美國、新西蘭免費使用

接口：

• 射頻：2 個 RP-SMA 連接器
• 串行：邏輯電平 TTL (+3.標稱 3v，+5v 容差)
• 電源：+5v，~800mA 最大峰值（最大發射功率）
• GPIO：6 個通用 IO（數字、ADC、PWM）。

規格：

• 頻率範圍：902 - 928 MHz（美國）/ 915 - 928 MHz（澳大利亞）
• 輸出功率：1W (+30dBm)，可按 1dB 步進控制（+/- 1dB @=20dBm 典型值）
• 空中數據傳輸速率：4、8、16、19、24、32、48、64、96、128、192 和 250 kbit/sec（用戶可選，默認 64k）
• UART 數據傳輸速率：2400、4800、9600、19200、38400、57600、115200 波特（用戶可選，默認 57600）
• 輸出功率：1W (+30dBm)
• 接收靈敏度：>121 dBm，低數據速率、高數據速率 (TBA)
• 尺寸：30 毫米（寬）x 57 毫米（長）x 12。8 毫米（厚）- 包括 RF 屏蔽、散熱器和連接器端部
• 體重：14。5克
• 安裝：3 x M2。5 個螺絲，3 個排針焊點
• 電源：標稱 +5 V，（+3。5 伏最小值，+5。最大 5 V)，最大功率時 ~800 mA 峰值
• 溫度。範圍：-40 至 +85 攝氏度，經測試可在 -73 至 +123 攝氏度範圍內運行。

軟件/GCS 支持：

該軟件解決方案是一個名為“SiK”的開源開發項目，最初由 Mike Smith 開發，由 Andrew Tridgell 和 RFDesign 改進。引導加載程序和接口可用於通過串行端口進一步開發和現場升級調製解調器固件。

大多數參數都可以通過 AT 命令進行配置，例如波特率（air/uart）、頻段、功率等級等。，請暫時查看 3DR wiki 以了解以下命令。

V2。x 固件已更新以支持 RFD900 上的多點聯網。

V1。x（非多點）適用於點對點鏈接 - 源代碼位於：https://github。com/RFDesign/SiK

用戶手冊/數據表可在此處找到：RFD900 數據表

SiK 固件的軟件手冊在這裡：RFD900 軟件手冊

RFD900 配置工具：http://rfdesign.comau/下載/

RFD900 二進制固件存儲庫：http://rfdesign。comau/固件/

3DR/RFD900 兼容配置工具：http://vps。降生。我/3drradioconfig.壓縮

3DR 收音機的 Wiki（RFD900 具有相同的命令）：http://code.谷歌。com/p/ardupilot-mega/wiki/3DRadio

APM Planner 支持配置 RFD900 無線電的集成支持，其他 GCS 解決方案正在開發中。

默認設置為 57600 波特、N、8、1 和 64k 空中數據速率。

軟件功能包括：

• 跳頻擴頻 (FHSS)
• 透明串行鏈路
• 點對點或多點網絡
• 通過本地無線電的簡單 AT 命令配置，遠程無線電的 RT 命令
• 用戶可配置的串行數據速率和空中數據速率
• 糾錯例程，Mavlink 協議框架（用戶可選）
• Mavlink 無線電狀態報告（本地 RSSI、遠程 RSSI、本地噪聲、遠程噪聲）
• 基於數據包的實時自動天線分集切換
• 基於無線電溫度的自動佔空比節流以避免過熱

合規性：

RFD900 的設計符合以下標準：

• FCC 第 15 部分。247（跳頻和數字調製有意輻射器）
• AS/NZS 4268:2012（無線電設備和系統 - 短程設備）

調製解調器是為系統集成商設計的，他們會將調製解調器集成到他們自己的項目和產品原型中。用戶有責任遵守當地有關無線電發射器的規定。

'
