MAD 8112 IPE 無人機馬達 100KV 12S 工業級無刷馬達，IP35，36N40P，382克

MAD 8112 IPE 無人機馬達 100KV 12S 工業級無刷馬達，IP35，36N40P，382克

MAD

$342.00 USD
$342.00 USD
特價 售罄
已包含稅額。 結帳時計算運費。
KV 選項
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
查看完整資訊

概述

MAD 8112 IPE 是一款設計用於工業無人機平台和專業空中測繪任務的 100KV 無人機電動機。它支持 12S 電壓系統以滿足高功率應用，並採用 36N40P 多槽多極結構（20 對極）。設計包括離心散熱和集成風扇結構，以改善氣流和熱管理。

主要特點

  • 支持 12S 電壓系統
  • 36N40P 多槽多極結構；20 對極
  • 集成風扇結構以實現更快的氣流和高效的散熱
  • 精密工程設計，適合在苛刻環境中長期使用
  • 高品質軸承，確保穩定、平滑的旋轉
  • 比其他品牌的 81 系列電動機輕 5%

規格

電動機型號 MAD 8112 IPE V1.0 黑色
KV (RPM/V) 100 KV
極對數 20
結構 36N40P
定子 防腐
漆包線等級 180°C
磁鐵等級 150°C
馬達尺寸 D:88.6 × 32.5 mm
防護等級 IP35
電纜長度 150 mm 16# AWG (黑色) 矽膠
離心散熱 是
轉子平衡 ≤10 mg
馬達平衡 ≤20 mg
螺旋槳安裝孔 D:20 M3×4, D:23 M4×4
馬達安裝孔 D:40 M4×4
軸徑 內徑: 15 mm
軸承 6902ZZ*2
破壞性測試 500 V

機械圖 (顯示尺寸)

  • 直徑標記: Ø88.6
  • 長度標記: 29。5
  • 步進標記: 3
  • 中心標記: Ø29
  • 馬達安裝圖案標記: Ø40-M4*4
  • 螺旋槳安裝圖案標記: Ø20-M3*4; Ø23-M4*4
  • 板孔標記: Ø20-4*Ø3.2

海報規格 (100KV / 12S)

  • 建議懸停推力: 4.0~6.0 kgf
  • 最大推力: 11.1 kgf
  • 優化重量: 382 g
  • 效率: >80%
  • 額定電壓: 12S 鋰聚合物電池
  • 空載電流: 1.1A / 30V
  • 內部電阻: 91 mΩ
  • 最大電流: 41 A
  • 最大功率: 1937 W
  • 最大扭矩: 3.9 N.m
  • 建議螺旋槳: 28x8.4, 29x8.7, 30x10.
    • 0
  • 推薦的ESC：MAD AMPX 40A (5-14S) HV
  • 無人機起飛重量：12S-28"/14kg-四旋翼；21kg-六旋翼；28kg-八旋翼
  • 單旋翼起飛重量：4kg ~ 6kg
  • 產品包裝重量：682 g (150 x 150 x 65 mm)

測試說明（海報）

  • I = 電流，P = 輸入功率，η = 電氣效率，T = 推力，N = 轉速
  • 在25°C和海平面下，以48 V的輸入電壓測量；轉速由油門調整
  • 48V參考：電流超過41A為非工作區域；16-41A為短期（約10-30秒）工作區域；低於16A為可持續工作區域

性能表：FLUXER PRO 28x8。4 MATT (12S, 最大 70°C)

油門 [%] 電壓 [V] 電流 [A] 輸入功率 [W] 輸出功率 [W] 扭矩 [N.m] 轉速 (RPM) 推力 [gf] 效率 [%] 效率 [gf/W]
30 48.19 1.91 91.5 64.0 0.408 1497 1240 69.99 13.5
35 48.18 2.68 128.9 95.0 0.531 1710 1635 73.67 12.7
40 48.17 3.63 174.2 131.9 0.658 1915 2045 75.67 11.7
45 48.16 4.77 229.4 179.3 0.807 2124 2524 78.13 11.0
50 48.15 6.38 306.5 246.0 0.995 2360 3118 80.19 10.2
55 48.12 8.21 394.3 320.1 1.178 2595 3642 81.14 9.2
60 48.05 10.39 498.9 409.1 1.394 2802 4365 81.95 8.7
65 48.05 12.57 603.7 498.5 1.591 2992 4985 82.53 8.3
70 48 15.24 730.9 601.5 1.813 3169 5647 82.23 7.7
75 47.97 17.55 841.9 704.2 2.008 3349 6285 83.6 7.5
80 47.88 20.37 974.7 832.1 2.260 3516 7109 85.34 7.3
85 47.87 23.88 1142.5 962.4 2.483 3701 7852 84.19 6.9
90 47.86 29.05 1390.1 1105.4 2.734 3862 8666 79.49 6.2
95 47.76 35.36 1688.3 1310.9 3.079 4066 9646 77.61 5.7
100 47.71 40.73 1958.8 1595.8 3.064 4059 9543 81.62 6.0

性能表：FLUXER PRO 29x8。7 MATT (12S, MAX 83°C)

油門 [%] 電壓 [V] 電流 [A] 輸入功率 [W] 輸出功率 [W] 扭矩 [N.m] 轉速 推力 [gf] 效率 [%] 效率 [gf/W]
30 48.2 1.99 95.6 72.3 0.463 1493 1425 75.65 14.8
35 48.2 2.82 135.2 107.5 0.603 1703 1868 79.44 13.8
40 48.19 3.86 185.5 149.9 0.752 1906 2295 80.76 12.3
45 48.18 5.18 249.1 205.0 0.931 2103 2884 82.26 11.6
50 48.17 6.94 333.7 274.9 1.125 2334 3494 82.34 11.0
55 48.11 9.07 435.8 361.5 1.352 2554 4220 82.92 9.7
60 48.07 11.31 543.2 452.6 1.568 2757 4874 83.2 9.0
65 48.06 13.82 663.6 550.4 1.789 2953 5572 82.89 8.4
70 48.06 17.04 818.6 656.9 2.016 3113 6234 80.2 7.6
75 47.95 20.14 965.3 770.6 2.246 3278 6973 79.79 7.2
80 47.87 22.11 1057.6 835.5 2.486 3441 7716 84.65 7.3
85 47.81 25.84 1234.8 1046.0 2.767 3610 8516 84.67 6.9
90 47.79 30.37 1450.8 1183.3 3.005 3760 9276 81.52 6.4
95 47.69 35.81 1707.3 1378.4 3.323 3961 10199 80.69 6.0
100 47.67 35.91 1711.1 1378.2 3.337 3944 10292 80.51 6.0

性能表：FLUXER PRO 30x10。0in MATT (12S, MAX 92°C)

油門 [%] 電壓 [V] 電流 [A] 輸入功率 [W] 輸出功率 [W] 扭矩 [N.m] 轉速 推力 [gf] 效率 [%] 效率 [gf/W]
30 48.2 2.37 113.4 89.8 0.587 1462 1684 79.15 14.8
35 48.19 3.35 160.8 130.0 0.744 1669 2174 80.76 13.5
40 48.18 4.64 223.0 180.3 0.923 1865 2714 80.89 12.1
45 48.16 6.22 298.9 244.2 1.139 2049 3324 81.65 11.1
50 48.15 8.23 395.6 324.5 1.369 2223 3996 81.97 10.1
55 48.09 10.7 513.9 422.6 1.635 2468 4835 82.17 9.4
60 48.07 13.68 656.9 531.5 1.915 2650 5644 80.87 8.6
65 48.03 16.26 780.3 641.4 2.168 2825 6379 82.17 8.2
70 47.96 19.89 953.4 754.2 2.409 2790 7071 79.08 7.4
75 47.95 23.94 1147.4 878.6 2.677 3134 7861 76.54 6.8
80 47.84 26.3 1258.0 1015.0 2.952 3284 8531 80.65 6.8
85 47.77 30.96 1478.2 1154.5 3.218 3427 9432 78.08 6.4
90 47.66 35.47 1690.0 1314.1 3.509 3576 10163 77.71 6.0
95 47.59 42.58 2030.3 1516.2 3.881 3731 11258 74.63 5.5
100 47.57 40.73 1937.0 1498.6 3.854 3714 11738 77.36 5.7

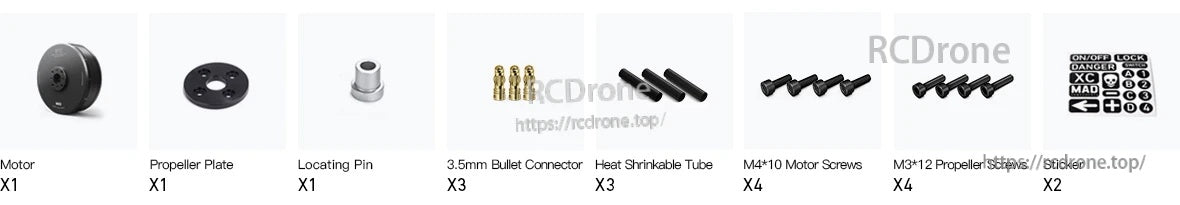

包含內容

  • 馬達 x1
  • 螺旋槳板 x1
  • 定位針 x1
  • 3.5mm 子彈連接器 x3
  • 熱縮管 x3
  • M4*10 馬達螺絲 x4
  • M3*12 螺旋槳螺絲 x4
  • 貼紙 x2

應用

  • 高端工業無人機平台
  • 專業測量和繪圖無人機
  • 需要 12S 電源和 100KV 級馬達的多旋翼組裝

有關螺旋槳/電子調速器匹配和整合問題，請聯繫 support@rcdrone.top or 訪問 https://rcdrone.top/.

詳情

MAD 8112 IPE Drone Motor

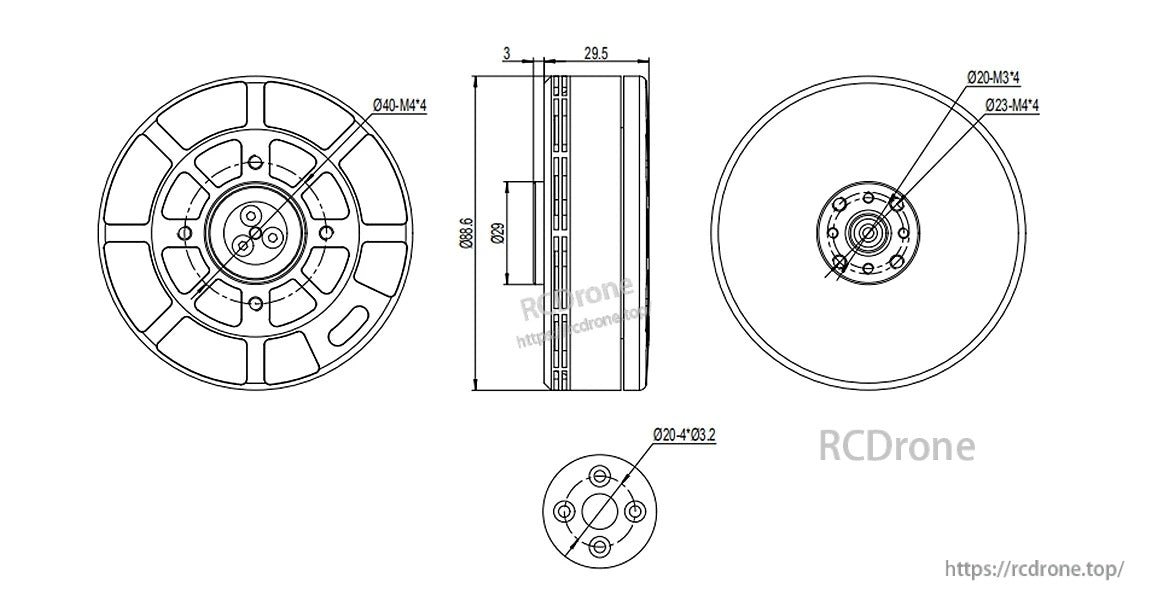

MAD 8112 IPE 馬達圖紙提供關鍵的外徑、高度和安裝孔測量，以確保準確安裝。

MAD 8112 IPE Drone Motor

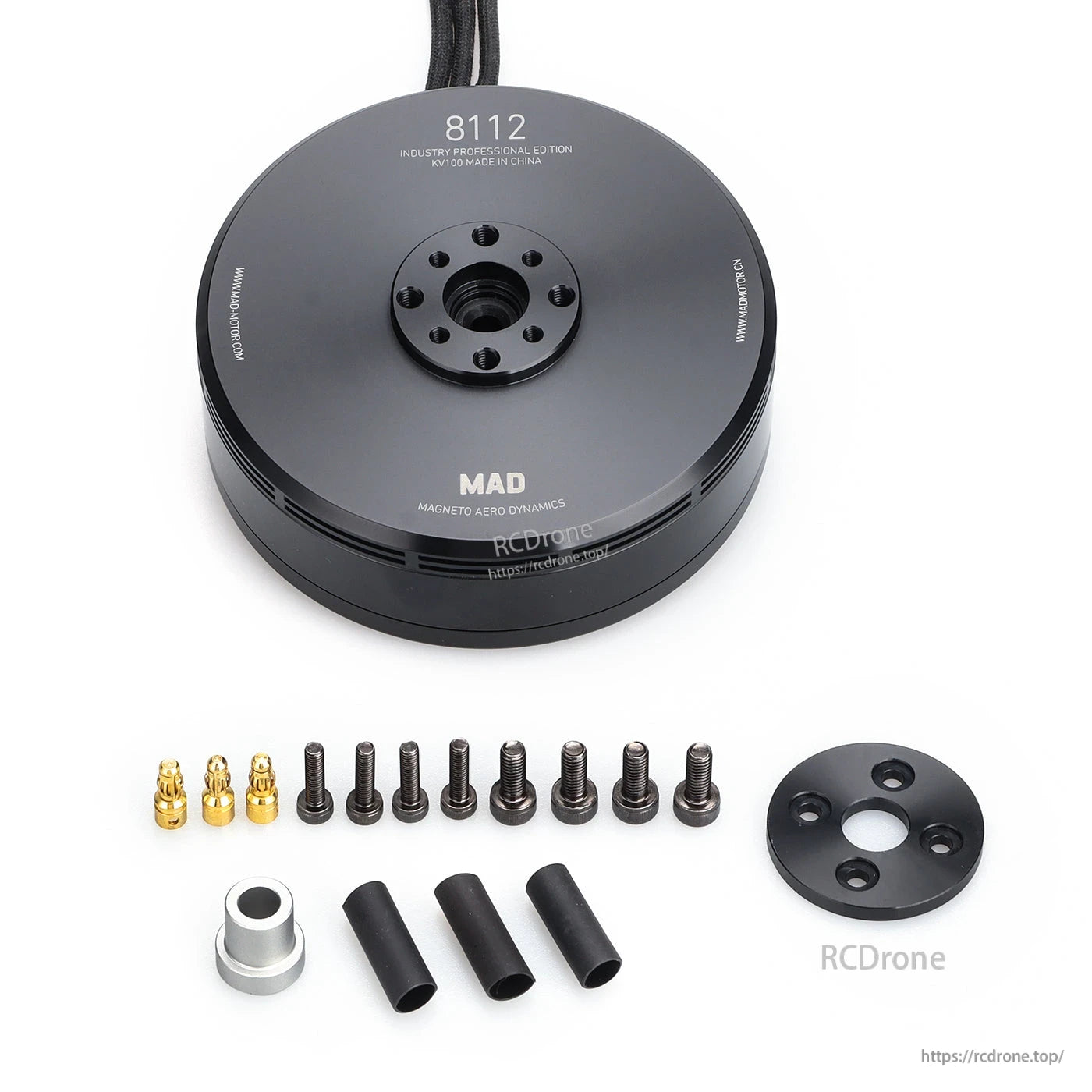

MAD 8112 IPE 馬達包裝包括一個螺旋槳板、定位銷、帶熱縮管的子彈連接器組，以及安裝/螺旋槳螺絲以便安裝。

MAD 8112 IPE Drone Motor

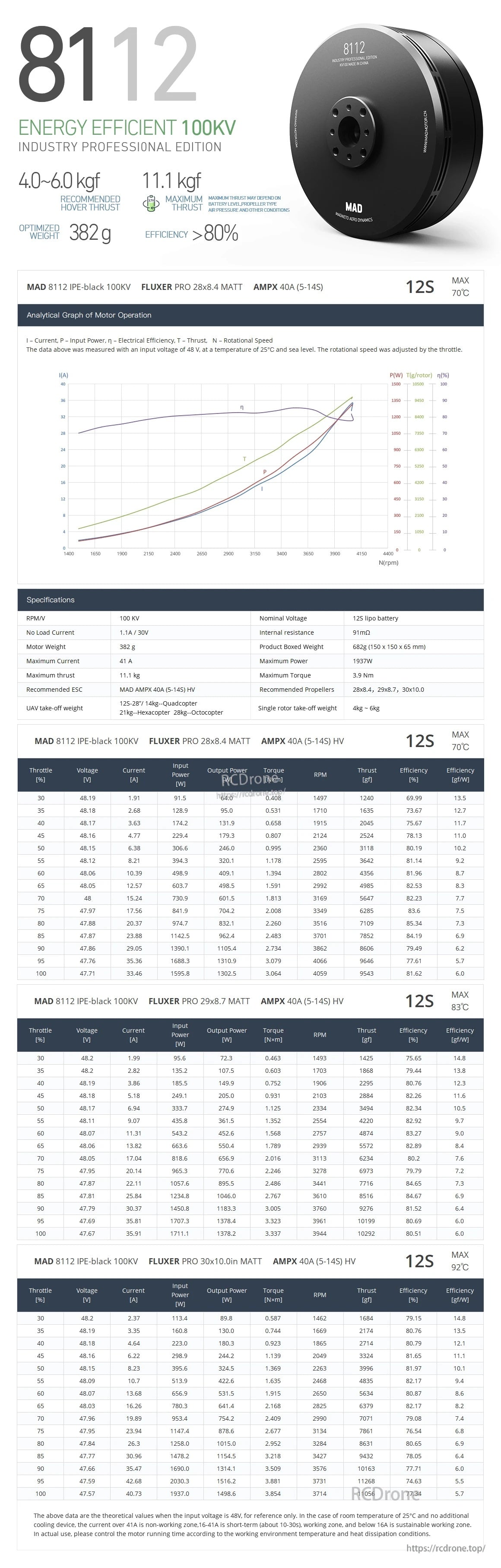

這款MAD 8112 IPE 馬達的額定值為 100KV，適用於 10–15S 設置，列出的重量為 3827g，效率為 80%。
