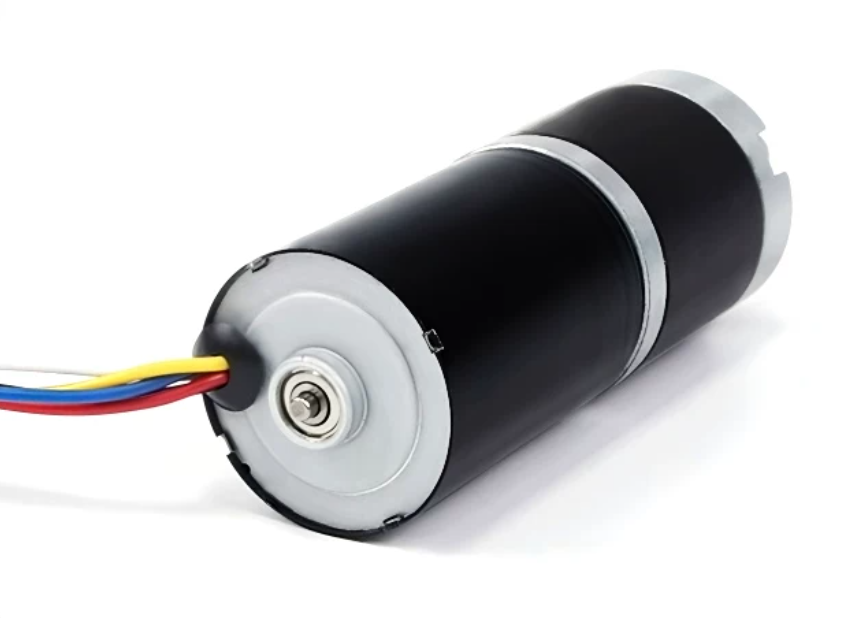

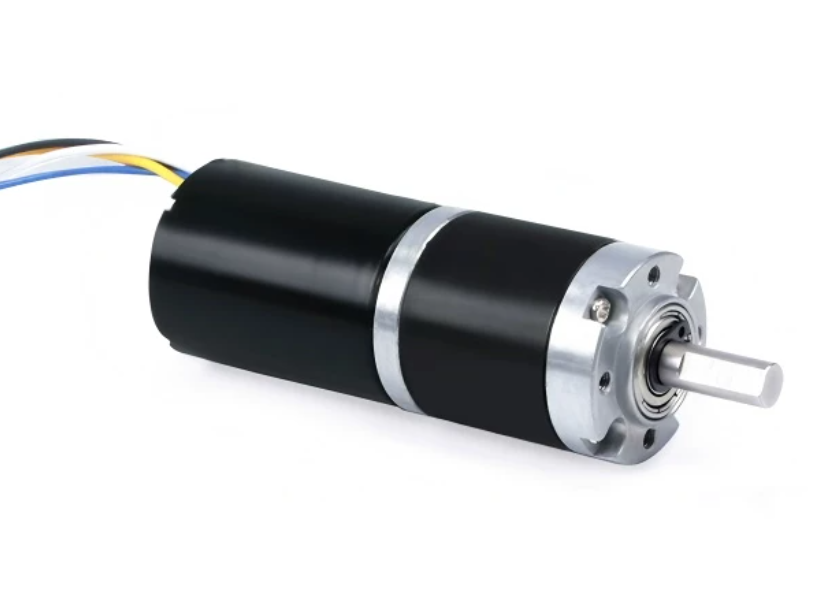

محرك تروس كوكبي بدون فرشاة 28GP-2838، تيار مستمر، 12V/24V

28GP-2838 محرك تروس كوكبي

محرك تيار مستمر كوكبي بدون فرشاة بقطر 28 مم مع سائق مدمج، مخرج سرعة FG وأسلاك التحكم في الاتجاه/PWM.

اختر تكوينك

اختر جهد التيار المستمر المقنن وسرعة الخرج بدون حمل، وقطر العمود حيثما كان متاحًا، وحزمة الملحقات. السرعة الفعلية تنخفض تحت الحمل. الملحقات مشمولة فقط عند ذكرها في الحزمة المختارة.

المواصفات

12V أو 24V تيار مستمر؛ سرعات بدون حمل قابلة للاختيار من 9–1200RPM.
قطر المحرك/علبة التروس 28 مم؛ قسم المحرك 38 مم؛ طول علبة التروس 23–40 مم.
عمود بقطر 6 مم × بروز 15 مم، 12 مم مسطح و5.5 مم عبر المسطح؛ بروز تحديد 17 مم.
أربعة ثقوب تثبيت M3، عمق 7 مم، على دائرة قطرها 22 مم؛ كابل بطول تقريبي 250 مم.
وزن المحرك التقريبي 170–228 جرام، حسب النسبة.

بيانات أداء المورد

عدد دورات المحرك بدون تحميل (RPM)	عزم الدوران عند 12 فولت (kgf.cm)	عزم الدوران عند 24 فولت (kgf.cm)	نسبة التروس	طول علبة التروس (مم)	عدد دورات المحرك عند التحميل (RPM)	وزن المحرك (غ)
1200	0.3	0.5	5	23	960	170
375	0.8	1.5	16	29	300	190
240	1.2	2	25	29	192	190
94	3	4.5	64	34.5	75	205
60	5	7	100	34.5	48	205
48	7	8.5	125	34.5	38	205
40	10	12	151	34.5	32	205
19	18	22	320	40	15	228
12	32	35	500	40	9.6	228
9	45	50	688	40	7.2	228

محرك 6000RPM قبل علبة التروس. التيار/الطاقة المحملة: 12V 0.7A/8.4W؛ 24V 0.6A/14.4W. تيار عدم التحميل 0.15A/0.1A على التوالي.

سائق مدمج بدون فرشاة والأسلاك

سلك	وظيفة
أحمر	مطابقة لمصدر 12V/24V DC موجب
أسود	DC مصدر سالب / أرضي
أصفر	خرج سرعة FG، 9 نبضات لكل دورة محرك قبل علبة التروس
أبيض	إدخال الاتجاه: مفتوح ومنخفض (≤0.6V) اختر اتجاهات متقابلة
أزرق	إدخال سرعة VSP/PWM

لا تعكس قطبية إمداد الطاقة الحمراء/السوداء. قم بتغيير الاتجاه باستخدام السلك الأبيض للتحكم وتوقف قبل التغيير. للتشغيل المباشر بدون وحدة التحكم الموضحة، قم بتوصيل الأحمر بالإيجابي والأسود + الأزرق بالسالب؛ أضف الأبيض إلى السالب للاتجاه المعاكس. عزل الأسلاك غير المستخدمة. الأصفر FG هو مخرج، وليس سلك طاقة أو إدخال وحدة تحكم. لا تطبق جهد الإمداد على FG.

لا يقدم المورد مواصفات كاملة لتردد/جهد PWM لهذا الطراز. استخدم وحدة تحكم بدون فرش متوافقة وتأكد من توافق إشارتها. إشارة سرعة FG ليست مشفر موضع رباعي.

ملاحظات بيانات المورد

الأبعاد والأوزان تقريبية.الطاقة، التيار، الضوضاء، درجة الحرارة وأرقام التشغيل المستمر مدرجة من قبل المورد؛ ظروف القياس غير محددة بالكامل. حيث لا تتفق الطاقة والتيار، يرجى تأكيد الطلب الفعلي للطاقة بدلاً من افتراض أن القدرة المدرجة هي الطاقة الكهربائية المدخلة الموثوقة. عزم الدوران الثابت هو حد، وليس تصنيف تشغيل مستمر. لا يتم توفير تصنيف مقاومة الماء.

محتويات العبوة

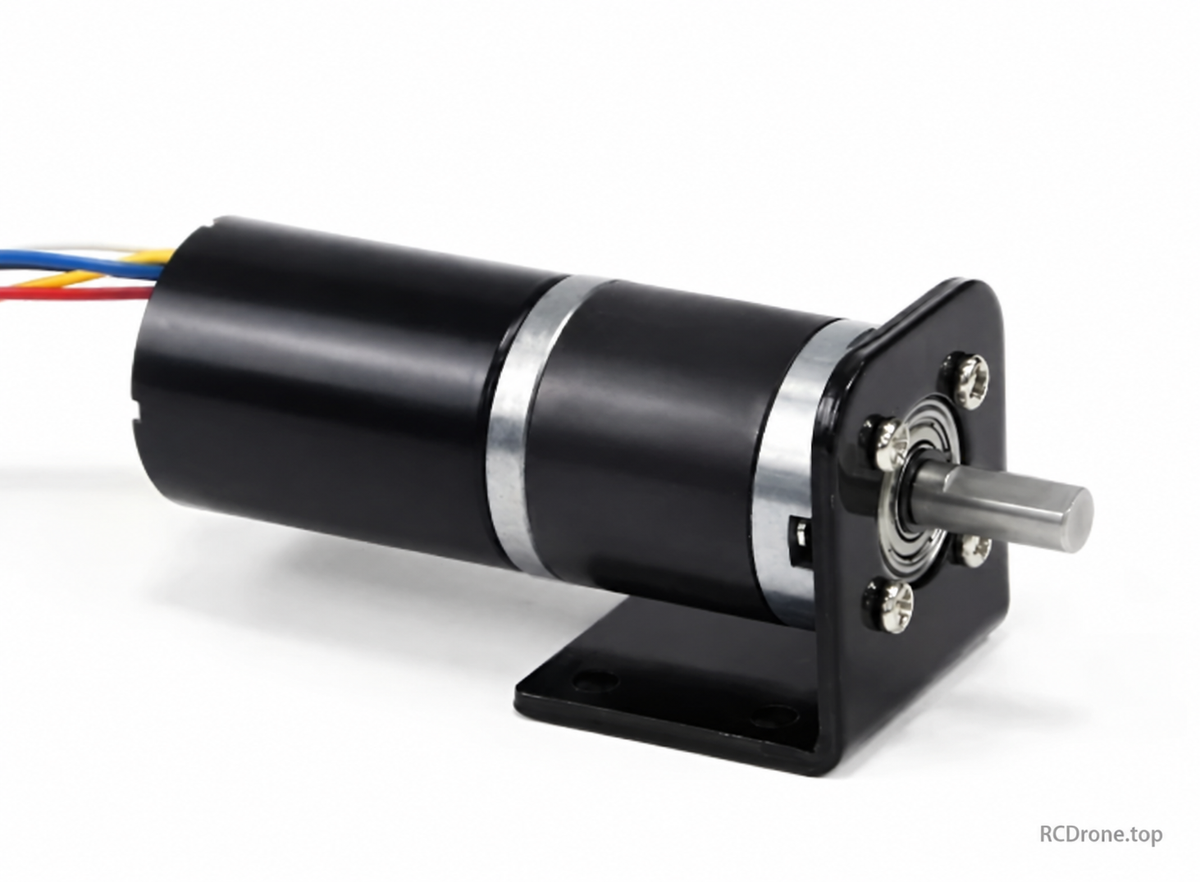

محرك واحد في التكوين المحدد، بالإضافة إلى الملحقات المذكورة فقط في خيار العبوة. مزود الطاقة ووحدة التحكم في السرعة غير مدرجين مع المحرك فقط. نوع القابس وتصنيفات وحدة التحكم الكاملة غير محددة.
