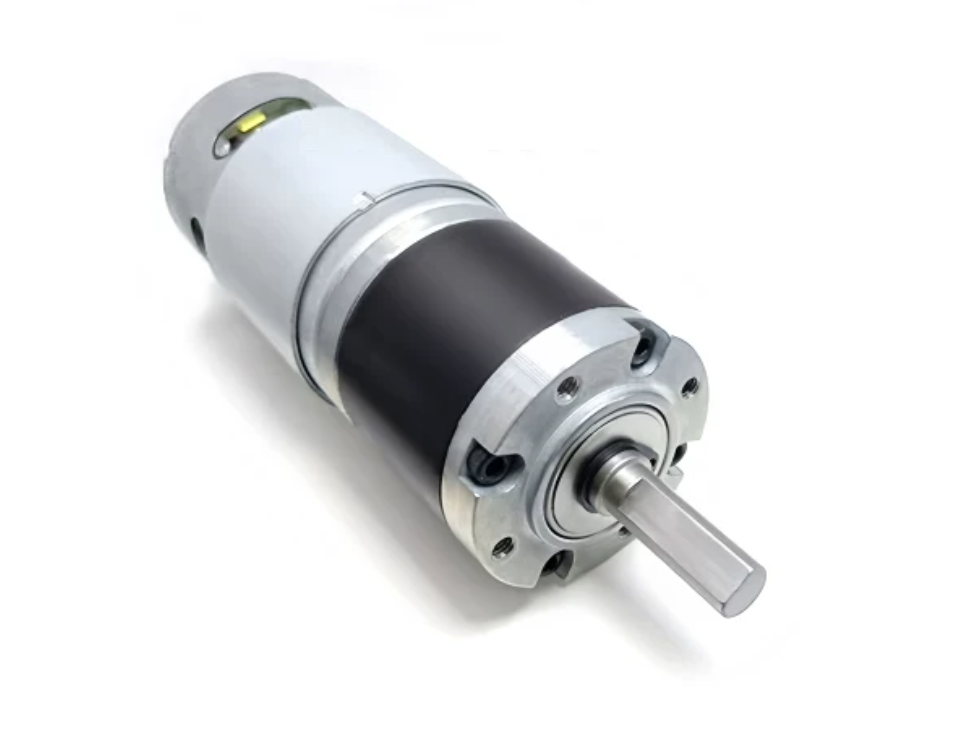

محرك تروس كوكبي DC 42GP-775، 12V/24V، 8-1600 دورة في الدقيقة

محرك تروس كوكبي DC 42GP-775، 12V/24V، 8-1600 دورة في الدقيقة

Jiali Motor

السعر العادي $38.70 USD
السعر العادي سعر البيع $38.70 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
الفولتية وسرعة عدم التحميل
قطر العمود
حزمة
عرض التفاصيل الكاملة

تروس كوكبية للآلات والحركة المتحكم بها

محرك Jiali Motor 42GP-775 يجمع بين محرك DC 775 مزود بفرشاة وعلبة تروس كوكبية للآلات ومشاريع الأتمتة والروبوتات. اختر 12 فولت أو 24 فولت، سرعة خرج بدون تحميل تتراوح من 8 إلى 1600 دورة في الدقيقة، عمود خرج بقطر 8 مم أو 10 مم، وحزمة الملحقات المطلوبة لتركيبك.

  • خيارات تخفيض متعددة لمطابقة السرعة والعزم.
  • دوران عكسي عن طريق عكس قطبية أسلاك المحرك.
  • تعديل السرعة باستخدام وحدة تحكم خارجية متوافقة.

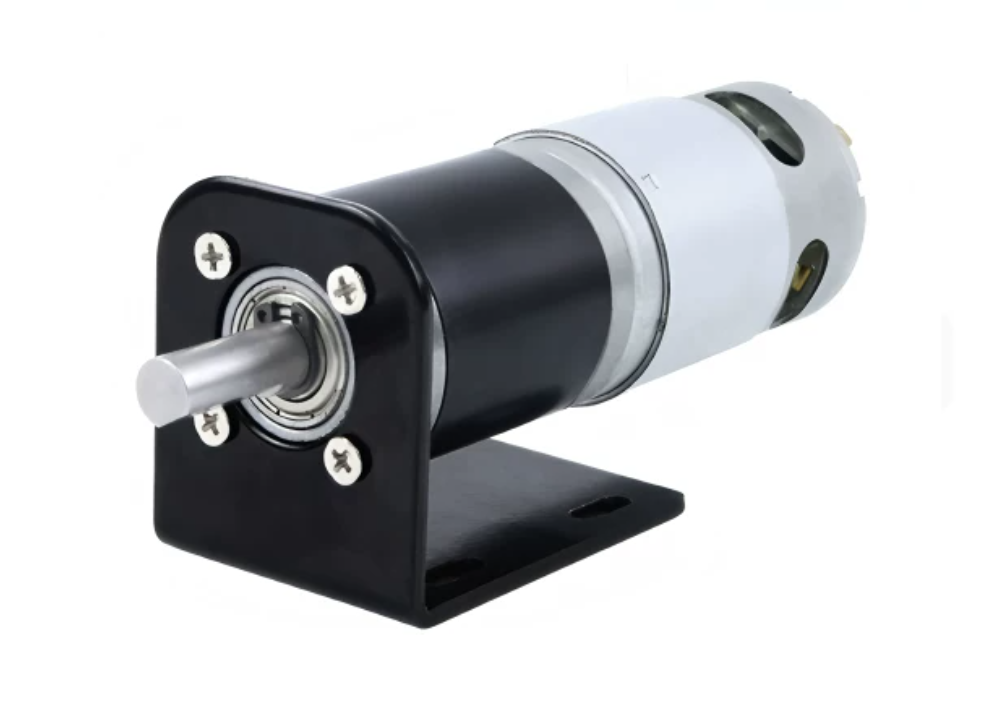

  • حامل تركيب اختياري، وحدة تحكم للسرعة وحزم إمداد الطاقة.

اختر تكوينك

الجهد & سرعة بدون تحميل تحدد جهد الإمداد المصنف وسرعة علبة التروس غير المحملة. يحدد قطر العمود 8 مم أو 10 مم. تحدد الحزمة الملحقات المضمنة. تنخفض السرعة تحت الحمل.

المواصفات

  • الموديل: 42GP-775؛ العلامة التجارية: Jiali Motor
  • الطاقة: 12V DC أو 24V DC حسب المتغير
  • الطاقة المدرجة: 38.4W عند 12V؛ 48W عند 24V
  • تيار عدم التحميل: 0.5A عند 12V؛ 0.3A عند 24V
  • التيار عند نقطة التشغيل المحملة المدرجة: 3.2A عند 12V؛ 2A عند 24V
  • قطر علبة التروس: 42 مم؛ الحد الأقصى لقطر جسم المحرك: حوالي 44 مم
  • طول قسم المحرك: 66 مم؛ طول علبة التروس: 31.2-63.6 مم حسب النسبة
  • وزن المحرك العاري التقريبي: 600-790 جرام حسب النسبة
  • تركيب أمامي: أربعة ثقوب ملولبة M4، عمق 7 مم، على دائرة قطرها 35 مم
  • عمود قياسي موضح بطول 8 مم: بروز 20 مم، طول مسطح 12 مم، 7 مم عبر المسطح
  • العمود بطول 25 مم والموضح في التفاصيل هو نسخة طلب خاص، وليس خيار طول عمود منفصل في هذه القائمة.اتصل بنا لتأكيد التوافر قبل طلب هذا الطول.
  • لم يتم توفير الطول التفصيلي والأبعاد المسطحة لعمود 10 مم في الرسم المقدم؛ قياسات عمود 8 مم لا تنطبق على هذا الخيار.

مقارنة الأداء

بيانات تحميل المورد / بيانات الكفاءة القصوى. يتم التعبير عن العزم في kgf.cm. الأوزان لا تشمل الملحقات. تتضمن الجدول تكوينات مرجعية 23 و 43 دورة في الدقيقة من جدول المورد؛ هذه ليست خيارات قابلة للاختيار في هذه القائمة.

دورة في الدقيقة بدون تحميل دورة في الدقيقة محملة 12 فولت عزم 12 فولت (kgf.cm) دورة في الدقيقة محملة 24 فولت عزم 24 فولت (kgf.cm) صندوق التروس L (مم) الوزن (غ)
1600 1300 1.3 1300 1.3 31.2 600
1160 950 1.9 950 2.3 31.2 600
440 335 3.8 377 6 42 685
310 260 7 260 8.4 42 685
220 180 10 180 12 42 685
120 95 13.8 100 20 52.8 765
85 66.5 24 72 30 52.8 765
60 46 32 46 44 52.8 765
43 35 45 35 57 52.8 765
32 26 61 29 66 63.6 790
23 18 85 18 92 63.6 790
16 13 120 13 130 63.6 790
12 10 168 10 180 63.6 790
8 6.8 235 6.8 253 63.6 790

توضح ورقة الأبعاد نسبة تخفيض قدرها 5.18 حيث تسجل ورقة الأداء 5.78 للتكوين الثاني عالي السرعة. تستخدم نسب الموردين أيضًا قيمًا تقريبية في ورقة الأبعاد. اختر حسب خيارات الجهد وRPM المعروضة، وتأكد من النسبة الدقيقة إذا كانت حاسمة لتصميمك.

التوصيل والتشغيل

استخدم مصدر تيار مستمر يتناسب مع جهد المحرك المختار. لا تقم بتوصيل المحرك مباشرةً بمصدر الطاقة المتردد المنزلي.عند استخدام وحدة تحكم، قم بتوصيل مدخل الطاقة الخاص بها بالقطبية المحددة وقم بتوصيل المحرك بمخرج المحرك. عكس أسلاك المحرك يغير اتجاه الدوران؛ قد توفر وحدة تحكم متوافقة مفتاح اتجاه.

نسبة التخفيض الأكبر توفر سرعة أقل وعزم دوران أعلى. قد يؤدي تقليل السرعة الإلكترونية إلى تقليل عزم الدوران المتاح. اختر باستخدام الأرقام التشغيلية المحملة. لا تفرط في تحميل المحرك أو تشغيله في حالة توقف، حيث يمكن أن يتسبب ذلك في تلف المحرك أو التروس.

نوع قابس مصدر الطاقة، نطاق جهد الإدخال وتقييمات الكهرباء لوحدة التحكم غير محددة في المعلومات المقدمة. تحقق من هذه التفاصيل عند اختيار حزمة الملحقات.

محتويات الحزمة

محرك تروس 42GP-775 في التكوين المحدد، بالإضافة إلى الحامل ووحدة التحكم في السرعة و/أو مصدر الطاقة المدرجة فقط في خيار الحزمة المختار. الحامل الموضح في الصور مدرج فقط في الحزم التي تذكره.

التفاصيل

أبعاد المحرك ومرجع طول العمود

42GP-775 Motor dimensions and shaft length reference - RCDrone.top

أبعاد حامل التركيب الاختياري

42GP-775 Optional mounting bracket dimensions - RCDrone.top

مواصفات المنتج

42GP-775 Product specifications - RCDrone.top

مقارنة أداء 12 فولت و 24 فولت

42GP-775 12V and 24V performance comparison - RCDrone.top

توصيل الطاقة المباشرة وأسلاك وحدة التحكم

42GP-775 DC supply and controller wiring - RCDrone.top

عمود قياسي موضح بقطر 8 مم مع بروز 20 مم

42GP-775 Standard illustrated 8 mm shaft with 20 mm projection - RCDrone.top

عمود خاص بطلب خاص بقطر 8 مم مع بروز 25 مم

42GP-775 Special-request 8 mm shaft with 25 mm projection - RCDrone.top
