محرك تروس كوكبي DC 45GP-45ZY، 12V/24V، 8-1600 دورة في الدقيقة

محرك تروس كوكبي DC 45GP-45ZY، 12V/24V، 8-1600 دورة في الدقيقة

Jiali Motor

السعر العادي $50.39 USD
السعر العادي سعر البيع $50.39 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
الفولتية وسرعة عدم التحميل
قطر العمود
حزمة
عرض التفاصيل الكاملة

تروس كوكبية للحركة المتحكم بها

محرك جيالي موتور 45GP-45ZY يجمع بين محرك تيار مستمر مزود بفرشاة وعلبة تروس كوكبية معدنية للآلات ومشاريع الأتمتة والروبوتات. اختر 12 فولت أو 24 فولت، سرعة خرج بدون تحميل تتراوح من 8 إلى 1600 دورة في الدقيقة، عمود بقطر 8 مم أو 10 مم، وحزمة الملحقات التي تناسب تركيبك.

  • تروس كوكبية معدنية ولفائف نحاسية.
  • دوران عكسي عن طريق عكس قطبية أسلاك المحرك.
  • سرعة قابلة للتعديل مع وحدة تحكم خارجية متوافقة لمحرك تيار مستمر.

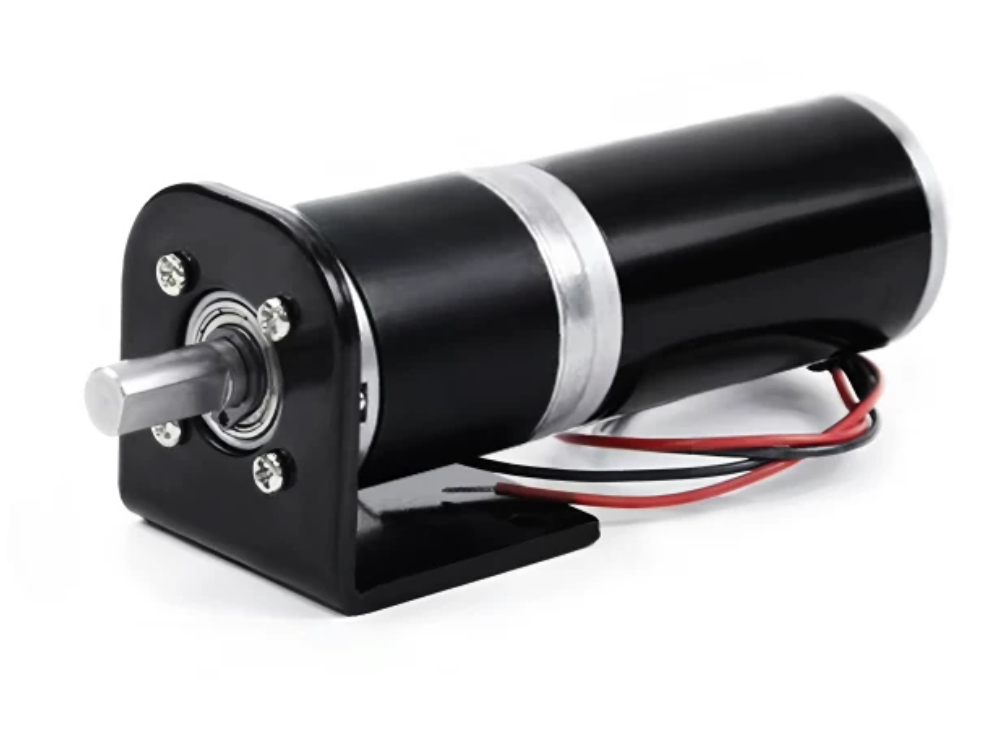

  • حامل تركيب اختياري، وحدة تحكم سرعة وحزم إمداد الطاقة.

اختر تكوينك

الجهد & سرعة بدون تحميل تحدد جهد إمداد التيار المستمر وسرعة علبة التروس غير المحملة. قطر العمود يحدد 8 مم أو 10 مم. الحزمة تحدد الملحقات المضمنة. السرعة الفعلية تنخفض تحت الحمل. السرعات القابلة للاختيار هي 8، 16، 23، 43، 85، 120، 220، 310، 440، 1160 و1600 دورة في الدقيقة لأي جهد.

المواصفات

  • الموديل: 45GP-45ZY؛ العلامة التجارية: Jiali Motor.
  • الطاقة: 12V DC أو 24V DC حسب الخيار المحدد.
  • مخطط الأداء التفصيلي للطاقة: 38.4W عند 12V؛ 48W عند 24V.
  • تيار عدم التحميل: 0.5A عند 12V؛ 0.3A عند 24V.
  • التيار عند نقطة التشغيل المحملة المدرجة: 3.2A عند 12V؛ 2A عند 24V.
  • قطر المحرك وعلبة التروس: 45 مم.
  • طول قسم المحرك: 75 مم؛ طول علبة التروس L: 31.2-63.6 مم حسب النسبة.
  • وزن المحرك الخالي التقريبي المقدم: 860 جرام. المورد لا يقدم أوزان منفصلة لكل نسبة.
  • تركيب أمامي: أربعة ثقوب ملولبة M4، عمق 7 مم، على دائرة قطرها 35 مم.

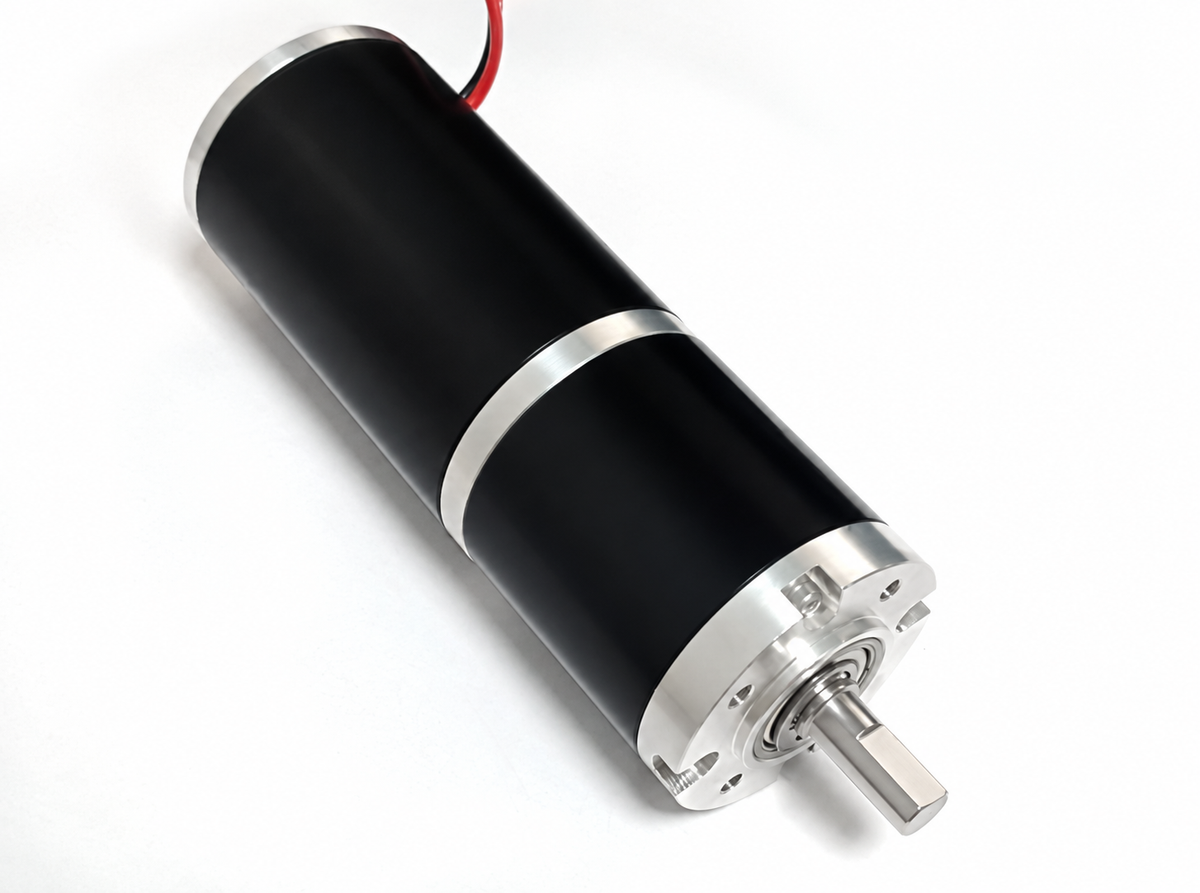

  • عمود بقطر 8 مم: بروز 20 مم، طول مسطح 12 مم، 7 مم عبر المسطح.
  • عمود بقطر 10 مم: بروز 20 مم، طول مسطح 15.5 مم، 8 مم عبر المسطح.
  • درجة حرارة التشغيل التي ذكرها المورد: -10°C إلى 70°C.

ملاحظة مواصفات المصدر: ملخص المورد يسرد 38.8W / 48W وقيمة تيار واحدة 2A. الجدول التفصيلي الخاص بالجهد يسرد 38.4W و3.2A للجهد 12V، و48W و2A للجهد 24V. الأرقام الخاصة بالجهد المذكورة أعلاه تتبع ذلك الجدول التفصيلي.

مقارنة الأداء

بيانات التشغيل المحملة / الكفاءة القصوى للمورد. المصدر يوفر نفس أرقام السرعة والعزم لكلا الجهدين؛ التيار الكهربائي والطاقة يختلفان كما هو مذكور أعلاه. يتم التعبير عن العزم في kgf.cm. صفوف 12 و32 و60 RPM هي تكوينات مرجعية من المورد وليست متغيرات قابلة للاختيار في هذه القائمة.

RPM بدون تحميل RPM محملة العزم (kgf.cm) نسبة التخفيض صندوق التروس L (مم)
1600 1300 1.3 3.7 31.2
1160 950 2.3 5.78 31.2
440 377 6 13.7 42
310 260 8.4 19 42
220 180 12 27 42
120 100 20 51 52.8
85 72 30 71 52.8
60 46 44 99.5 52.8
43 35 57 139 52.8
32 29 66 188.6 63.6
23 18 92 263.7 63.6
16 13 130 368.8 63.6
12 10 180 515.6 63.6
8 6.8 253 721 63.6

التوصيل والتشغيل

استخدم مصدر تيار مستمر يتناسب مع جهد المحرك المختار.لا تقم بتوصيل المحرك مباشرةً بمصدر الطاقة AC المنزلي. قم بتوصيل مدخل الطاقة لوحدة التحكم المتوافقة مع القطبية المحددة وقم بتوصيل المحرك بمخرج المحرك الخاص بها. عكس أسلاك المحرك لعكس الاتجاه، أو استخدم مفتاح الاتجاه لوحدة التحكم إذا كان متوفرًا.

يوفر نسبة تخفيض أكبر سرعة أقل وعزم دوران أعلى. قد يؤدي تخفيض السرعة الإلكتروني إلى تقليل العزم المتاح. اختر المحرك باستخدام أرقام الأداء المحملة وتجنب التحميل الزائد أو التشغيل المتوقف، مما قد يتسبب في تلف المحرك أو التروس.

بالنسبة للحمل المعلق، فإن عزم الدوران الثابت المطلوب في kgf.cm هو تقريبًا الحمل بالكيلوغرام مضروبًا في نصف القطر بالسنتيمتر؛ احسب للتسارع والاحتكاك وظروف تشغيل التركيب. يقتبس المورد حوالي 55 ديسيبل من الضوضاء، متغيرًا مع السرعة والحمل.

نوع قابس مصدر الطاقة، نطاق جهد الإدخال وتقييمات الكهرباء لوحدة التحكم غير محددة في المعلومات المقدمة. تحقق من هذه التفاصيل عند اختيار حزمة الملحقات.

محتويات الحزمة

محرك تروس 45GP-45ZY واحد في التكوين المحدد، بالإضافة إلى الحامل ووحدة التحكم في السرعة و/أو مصدر الطاقة المذكور في خيار الحزمة المختار. الحامل أو الملحق الآخر المعروض في الصور مدرج فقط عندما يتم ذكره في الحزمة المختارة.

التفاصيل

ميزات المحرك وعمله

45GP-45ZY Motor features and operation - RCDrone.top

بناء المحرك والمواد

45GP-45ZY Motor construction and materials - RCDrone.top

أبعاد المحرك وعمود الإخراج

45GP-45ZY Motor and output shaft dimensions - RCDrone.top

ملخص مواصفات المورد

45GP-45ZY Supplier specification summary - RCDrone.top

دوران المحرك القابل للعكس

45GP-45ZY Reversible motor rotation - RCDrone.top

توصيل مصدر الطاقة المستمر ووحدة التحكم في السرعة

45GP-45ZY DC supply and speed controller wiring - RCDrone.top

بيانات الأداء 12V و 24V

45GP-45ZY 12V and 24V performance data - RCDrone.top
