لوحة A205E لـ NVIDIA Jetson Nano/Xavier NX/TX2 NX مع منفذي GbE مزدوجين، 4 منافذ USB 3.1، منفذي HDMI 2.0، منفذ M.2 Key M، وواجهات RS232/RS485/CAN

نظرة عامة

لوحة A205E الحاملة لـ NVIDIA Jetson Nano و Xavier NX و TX2 NX مصممة لبناء أنظمة الذكاء الاصطناعي المدمجة الصناعية. تدمج واجهات RS232 و RS485 الصناعية، و I/O عالي السرعة، و CAN bus، وتخزين مرن، مع الحفاظ على التوافق مع NVIDIA Jetson الوحدات. تعمل لوحة الحاملة المدمجة بحجم 115mm x 105mm من مدخل 9-36V DC وفي نطاق درجات حرارة -25℃~80℃، مما يجعلها مناسبة لتطبيقات الروبوتات، ورؤية الآلة، وتحليلات الفيديو بالذكاء الاصطناعي.

الميزات الرئيسية

• متوافقة مع NVIDIA Jetson Nano / Xavier NX / TX2 NX (موصل SODIMM بـ 260 دبوس)
• الشبكات: 2x Ethernet جيجابت (10/100/1000M)؛ وحدة WiFi/Bluetooth
• USB &و I/O: 4x USB 3.1 نوع A، 1x USB 2.0 نوع C، 1x USB 2.0 ZIF 20P بفجوة 0.5mm
• الكاميرا: 1x MIPI CSI-2 (متوافقة مع MIPI CSI و GMSL)
• الشاشة: 2x HDMI 2.0 (النوع A)
• الصوت: 1x جاك صوت، 2x موصل مكبر صوت
• واجهات صناعية: 1x CAN؛ 1x RS485؛ 1x RS232؛ 1x UART؛ 1x SPI Bus (+3.3V مستوى)؛ 2x I2C Link (+3.3V I/O)
• التخزين: 1x PCIe M.2 Key M (NVMe SSD)، 1x فتحة بطاقة MicroSD
• التبريد &والتوقيت: 1x مروحة (5V PWM)، RTC

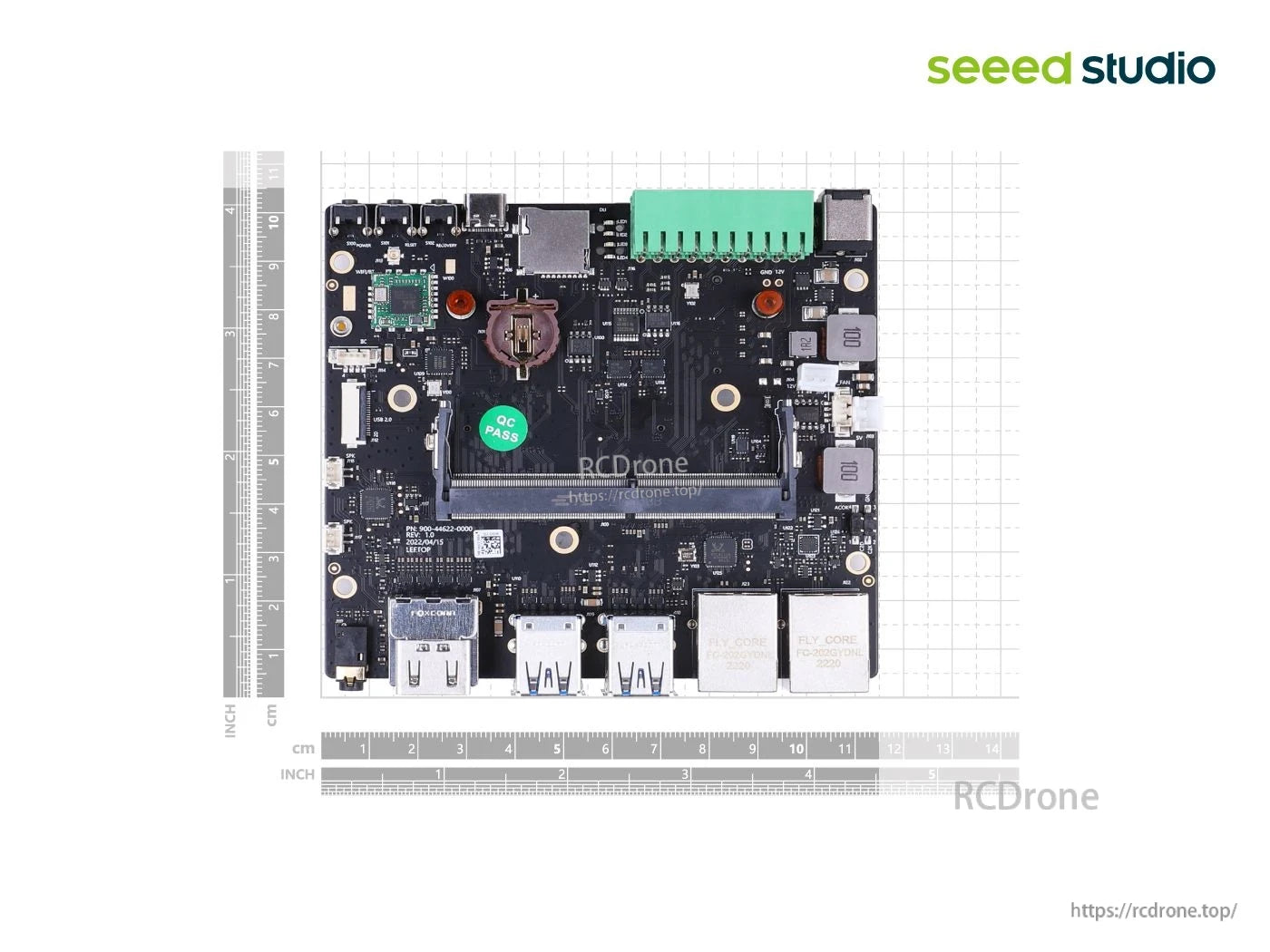

• الطاقة: 9-36V إدخال DC؛ الحجم الميكانيكي: 115mm x 105mm؛ درجة حرارة التشغيل: -25℃~80℃

ملاحظة توافق SSD

بالنسبة لـ SSDs المستخدمة مع reComputer Jetson، يُوصى باختيار SSDs من نوع Seeed NVMe M.2 2280 بسعات 128GB، 256GB، أو 512GB، حيث قد لا تعمل بعض SSDs من طرف ثالث مع هذا المنتج.

المواصفات

نظرة عامة على الأجهزة

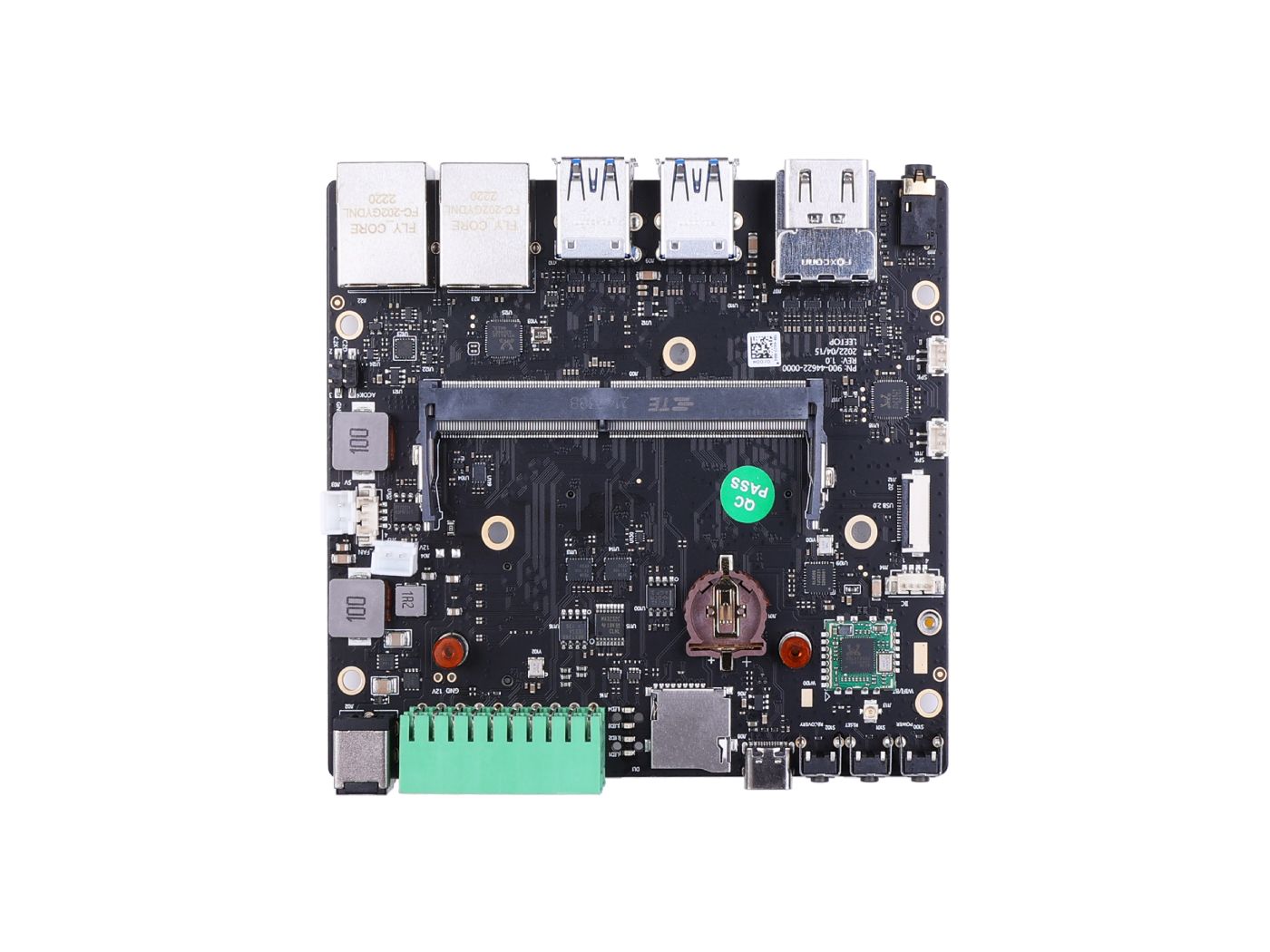

• الموصلات المتاحة المعلّمة على اللوحة: مزدوج RJ45 GbE، 4x USB 3.0/3.1 نوع A، USB نوع-C 2.0، 2x HDMI 2.0، جاك الصوت، موصلات السماعة، جاك DC، 20-pin I/O، فتحة TF (MicroSD)، إعادة تعيين & الاسترداد، زر الطاقة.
• الموصلات والمقابس على اللوحة: موصل I2C، مقبس RTC، منطقة وحدة WiFi/BLE، 260-pin SODIMM لوحدات Jetson، رأس مروحة 5V PWM.

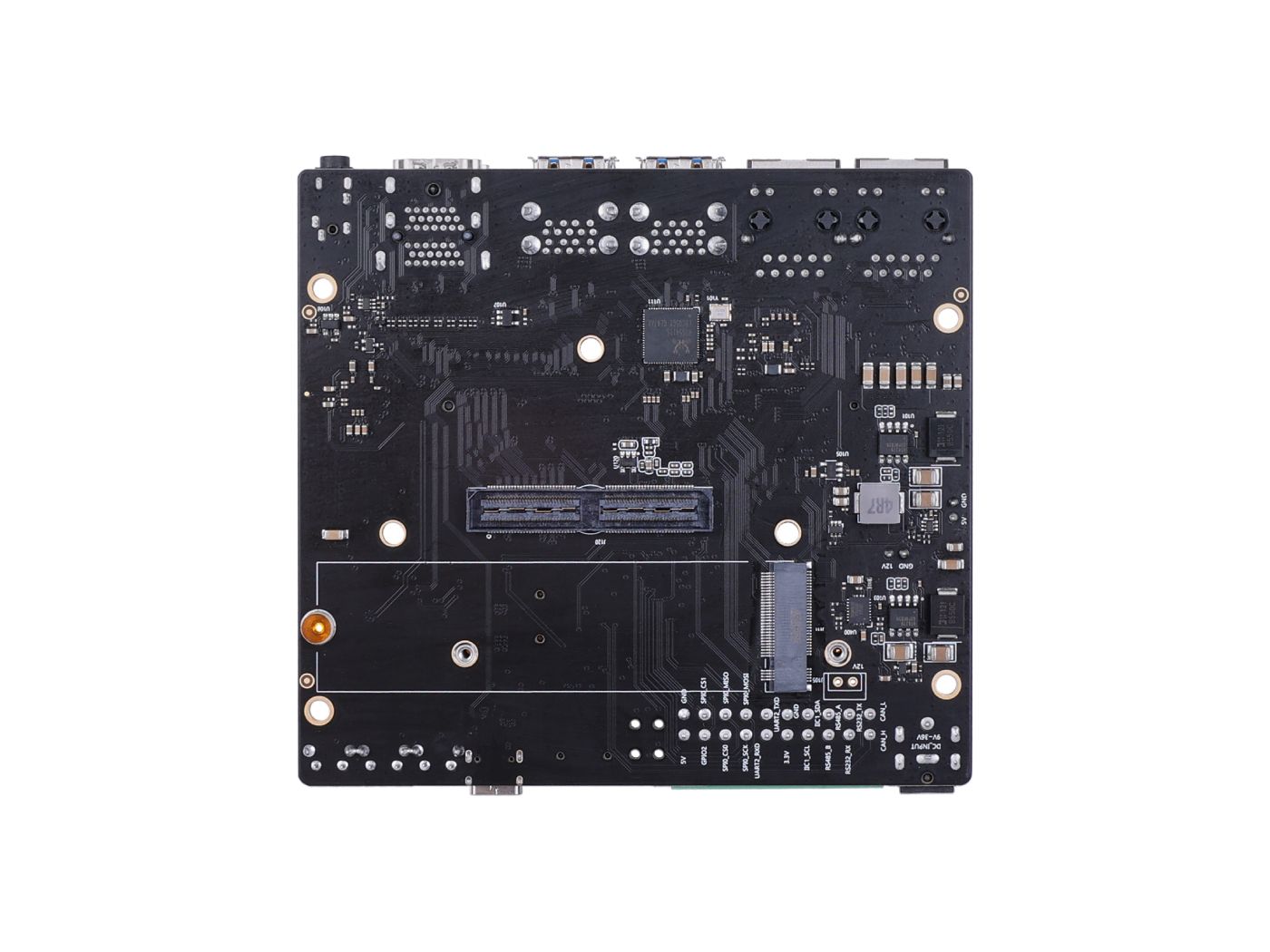

• واجهات الجانب السفلي: M.2 Key M لـ SSD، MIPI CSI، توجيه مدخل DC.
html

التطبيقات

• روبوت متنقل مستقل (AMR)
• تحليلات الفيديو بالذكاء الاصطناعي
• رؤية الآلة

المستندات

• لوحة ناقل A205E Datasheet.pdf
• A205E_PCBA_3D.stp
• A205E_Specification.pdf
• مقارنات أجهزة NVIDIA Jetson ولوحات الناقل
• كتالوج أجهزة Seeed NVIDIA Jetson

ECCN/HTS

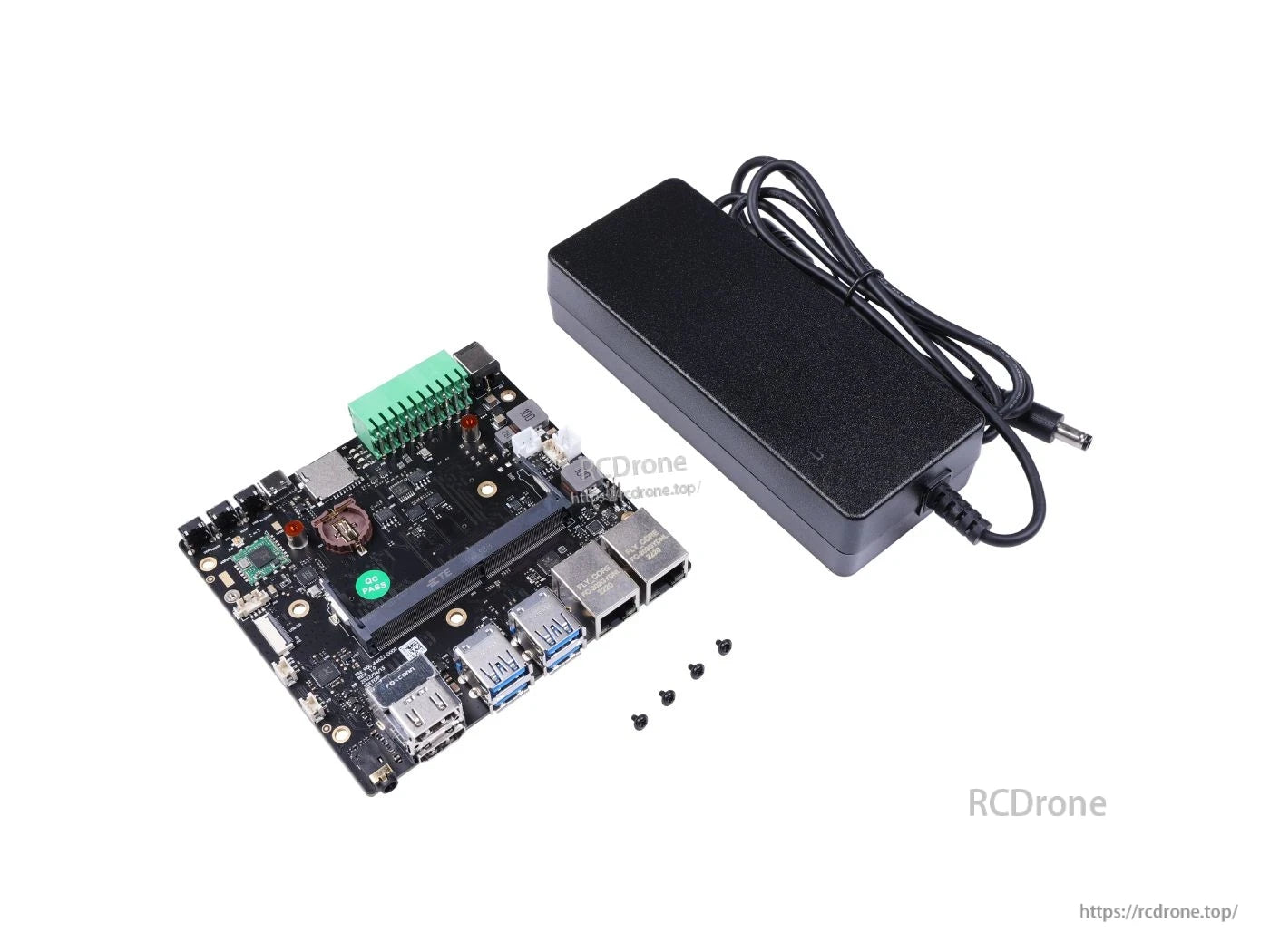

ما هو المضمن

• لوحة ناقل A205E x1
• محول الطاقة 19V 4. 74A (بدون سلك الطاقة) x1

التفاصيل

A205E لوحة الناقل تدعم Jetson Xavier NX/Nano/TX2، وتتميز بموصل 260 دبوس، ونطاق درجة حرارة واسع (-25°C إلى 80°C)، واتصالات صناعية، وWi-Fi/Bluetooth، وM.2 SSD، وdual GbE، وMIPI CSI، وHDMI، ومنافذ USB، وصوت، ومدخل DC من 9-36V لتطبيقات الروبوتات ورؤية الكمبيوتر.

تقدم لوحة الناقل A205E 2 RJ45 Ethernet، و4 USB 3.0، و2 HDMI 2.0، ومقبس صوت، و260 دبوس SODIMM، وUSB 2.0، وIIC، ومقبس RTC، وWiFi/BLE، وTF card، وType-C، والعديد من موصلات الإدخال/الإخراج لتوفير اتصالات متعددة الاستخدامات.
