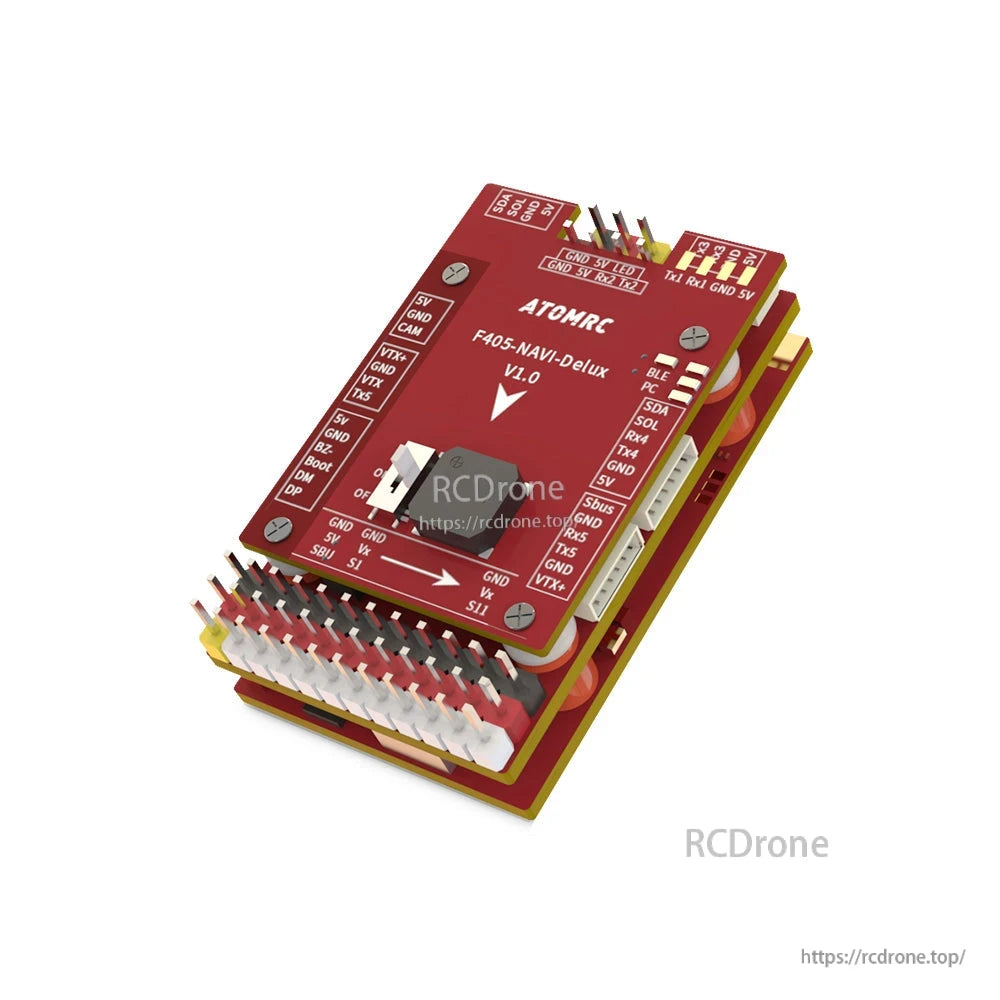

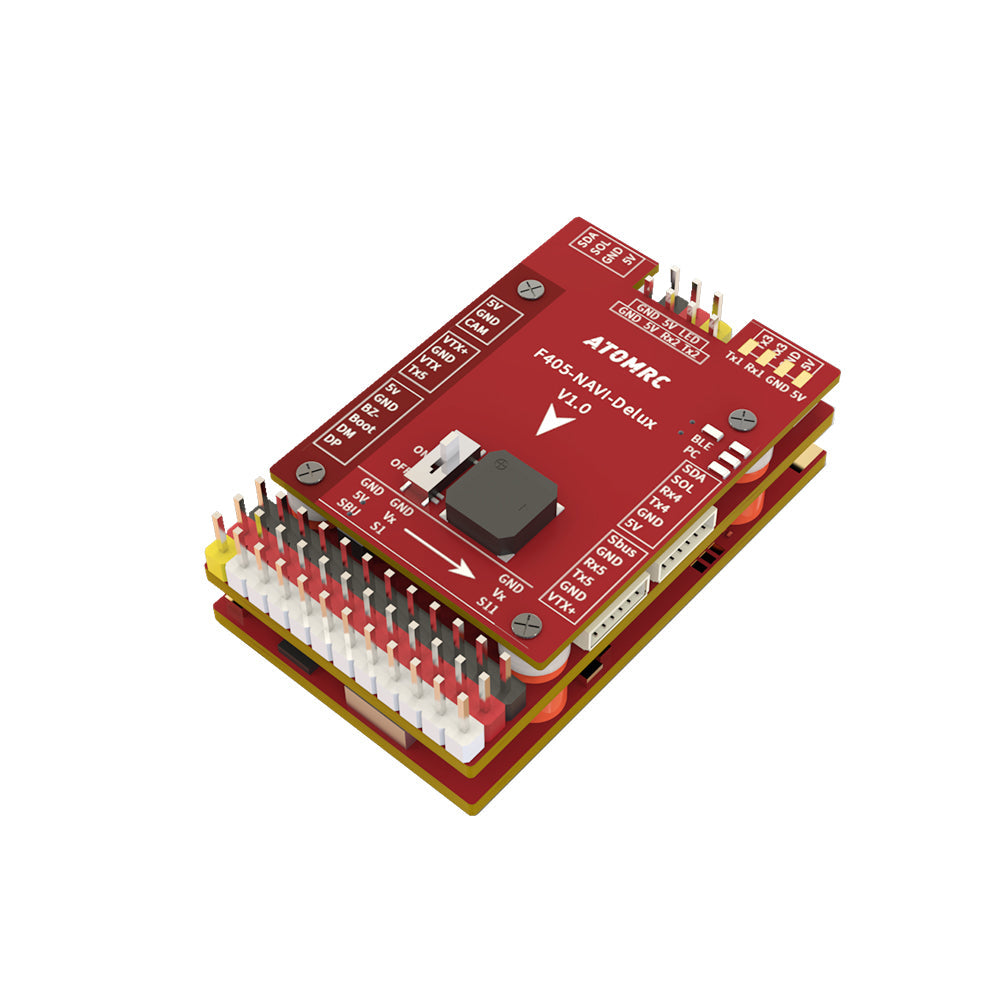

• ATOMRC F405 NAVI Delux V1.1 Flight Controller stack, 3D angled view with pin headers and JST plugs

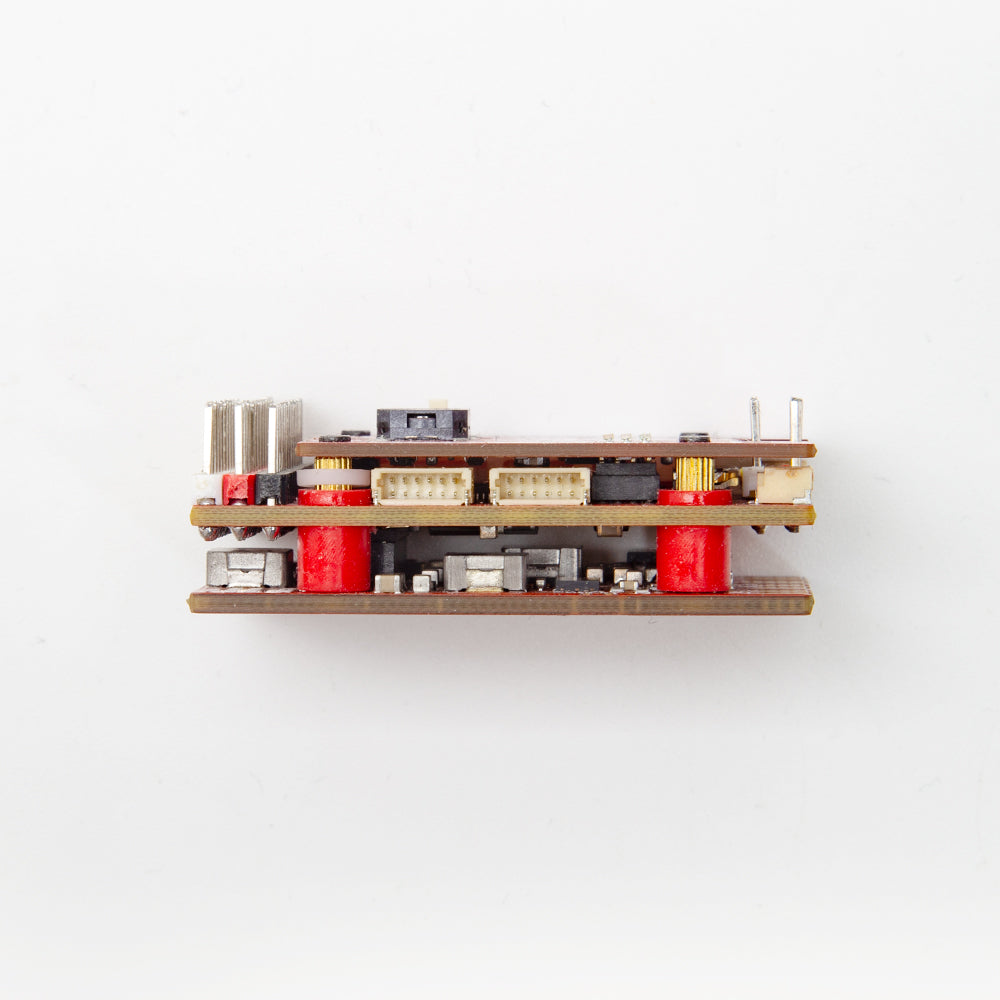

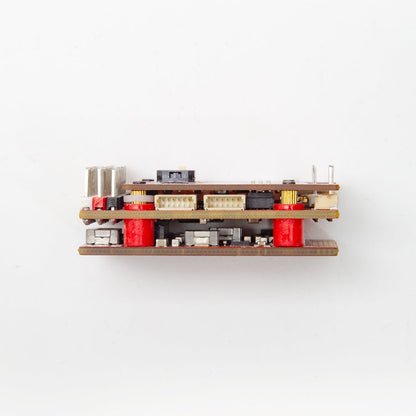

  • Side profile of flight controller stack showing board spacing, JST connector row, and pin headers

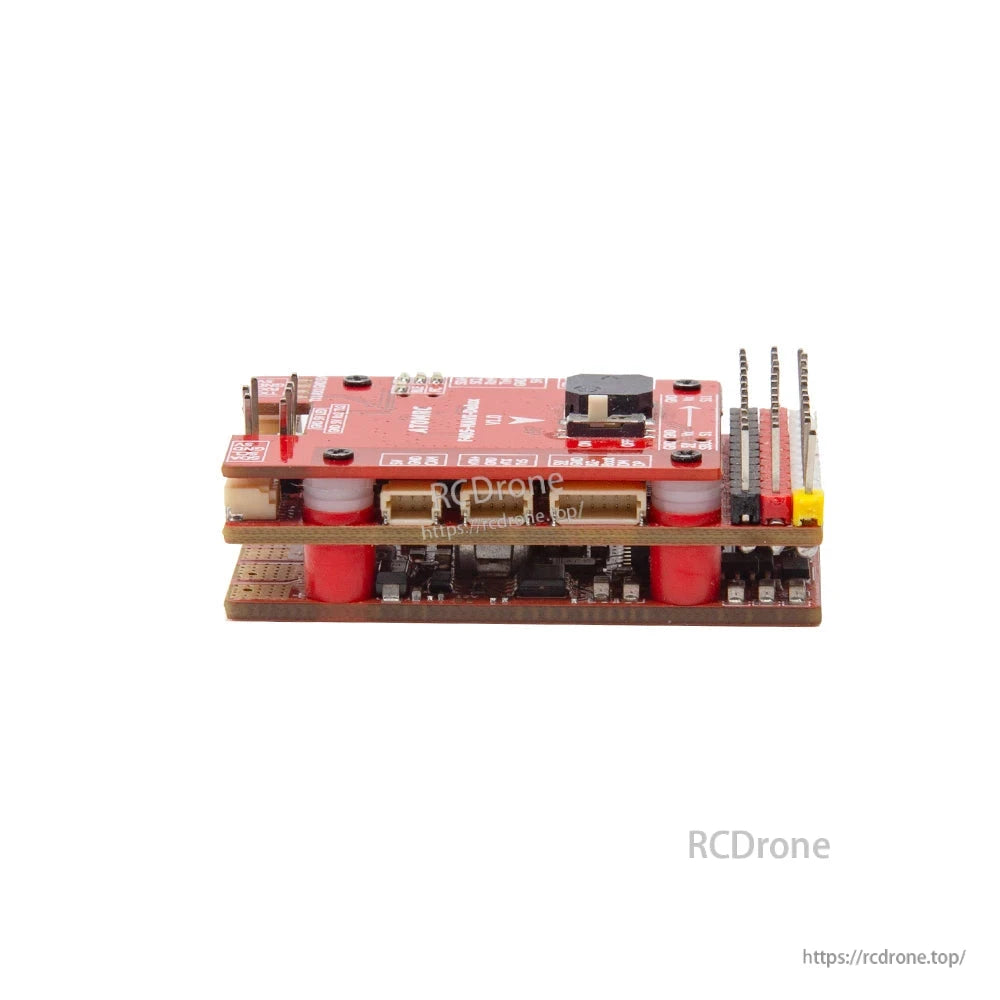

  • ATOMRC F405 NAVI Delux V1.1 flight controller side view showing stacked boards, standoffs, and header pins

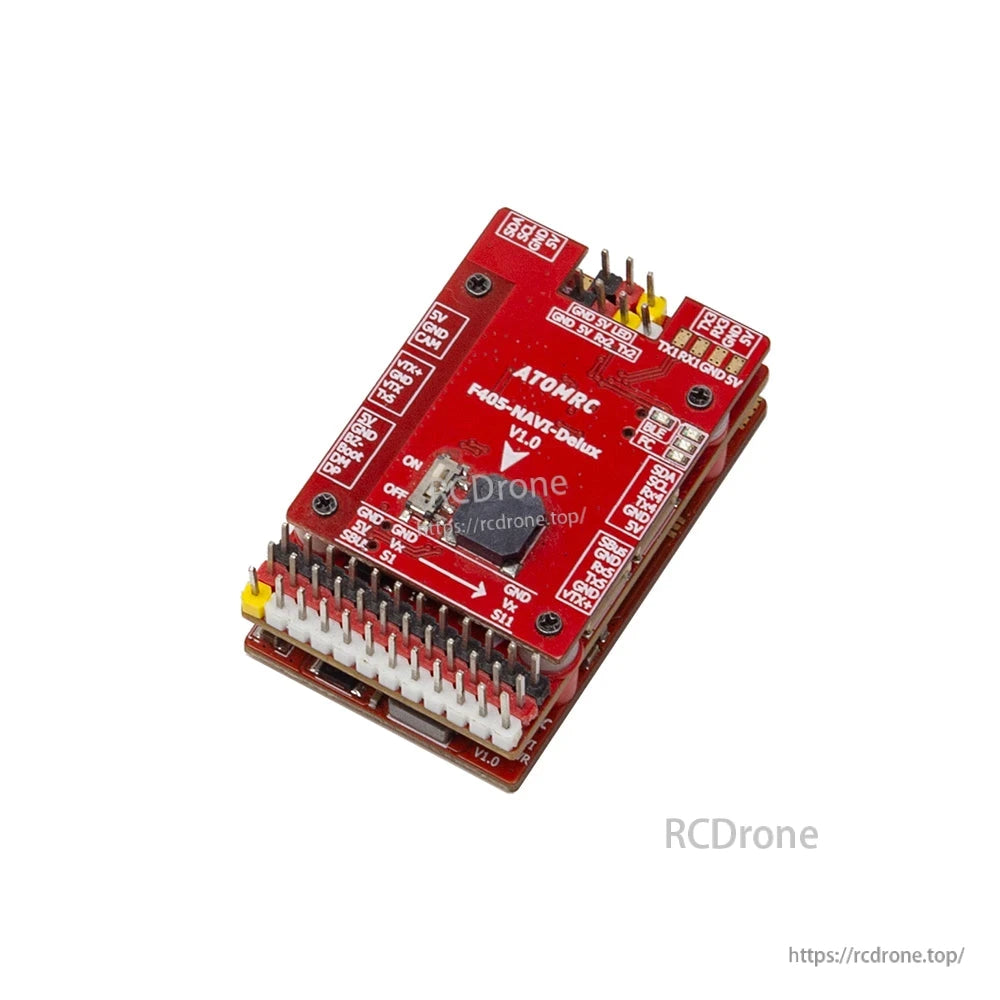

  • Top view of ATOMRC F405 NAVI Delux V1.1 board with labeled pads, arrow marking, and dual pin headers

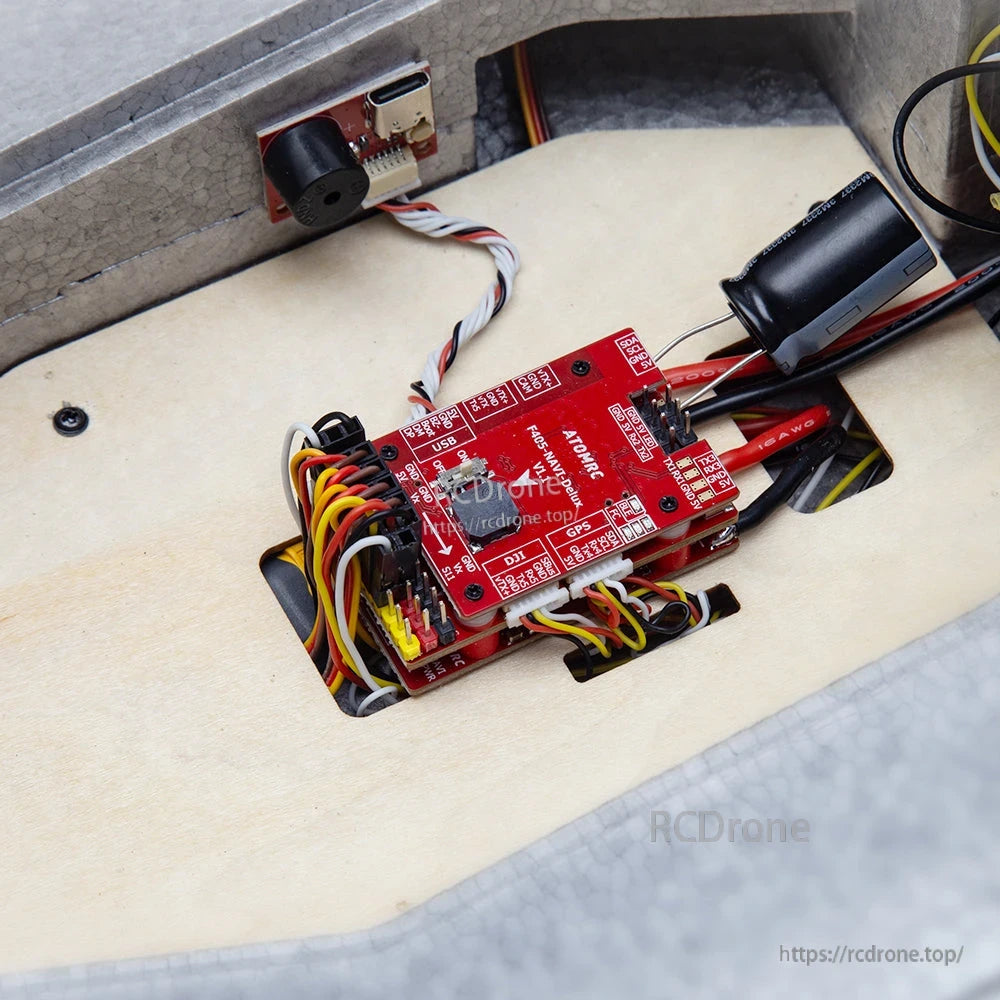

  • Flight controller installed inside RC plane fuselage with wiring harness connected and electronics bay view

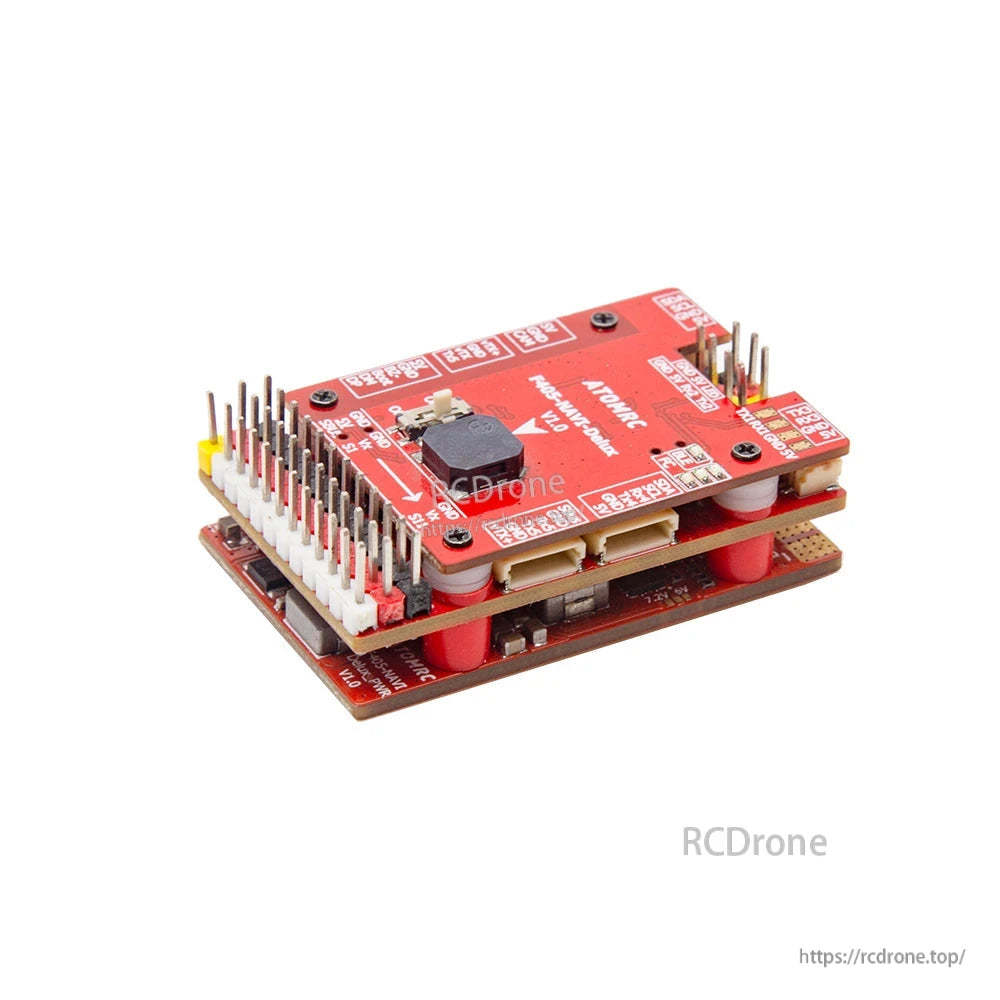

  • Angled view of stacked controller showing top button/module, long pin header bank, and mounting standoffs

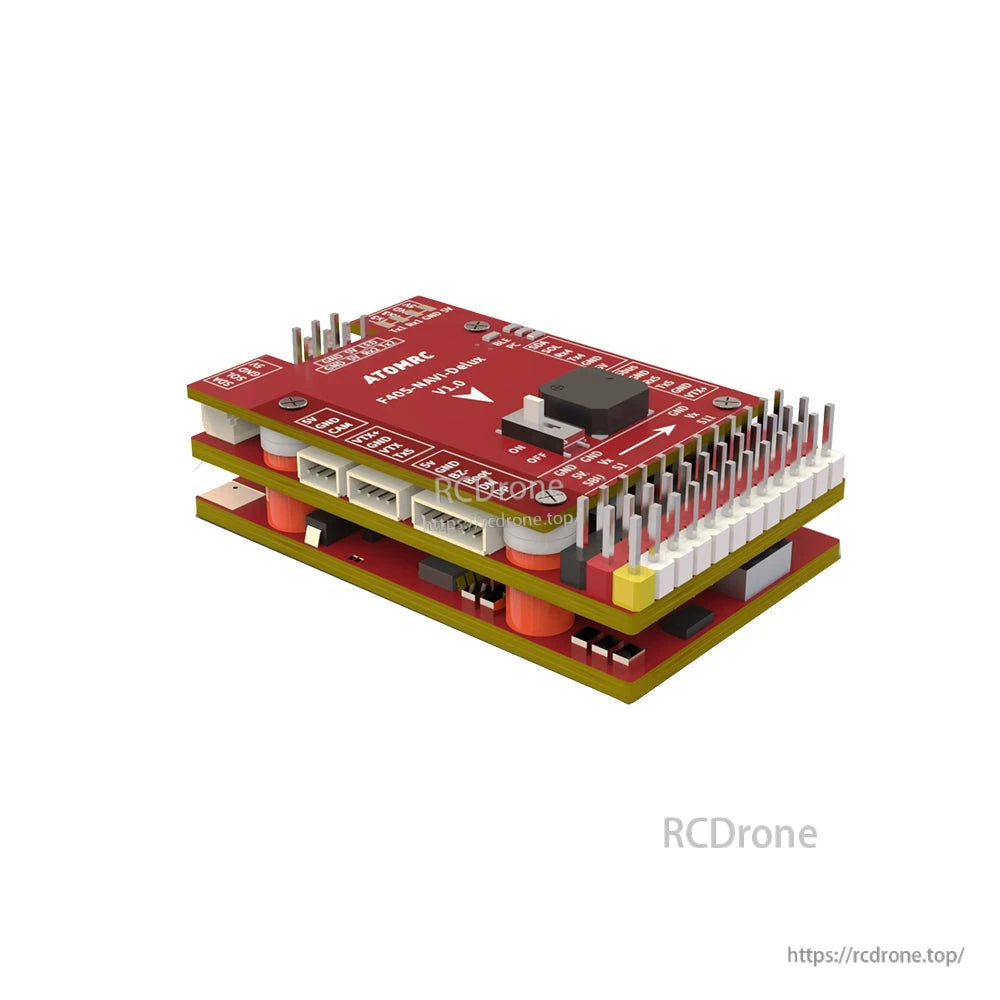

  • Rear angled view highlighting the row of white JST connectors and surrounding pin headers on the stack
1 8

مجموعة وحدة التحكم في الطيران ATOMRC F405 NAVI Delux V1.1 للطائرات الثابتة (INAV/ArduPilot) مع USB-C و BLE/Wi-Fi

مجموعة وحدة التحكم في الطيران ATOMRC F405 NAVI Delux V1.1 للطائرات الثابتة (INAV/ArduPilot) مع USB-C و BLE/Wi-Fi

SkyZone

$68.00 USD
$68.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

وحدة التحكم في الطيران ATOMRC F405 NAVI Delux V1.1 مصممة للبناءات ذات الأجنحة الثابتة وتدعم برامج INAV و ArduPilot. تتكامل مع وحدات Bluetooth و Wi-Fi للتحكم اللاسلكي وتحديثات معلمات الحقل، وتستخدم منفذ USB خارجي للإعداد السهل. تدعم وحدة BEC المدمجة بجهد 9 فولت و 5 فولت توزيع الطاقة على اللوحة في حزمة مدمجة بحجم 50 × 31 × 17 مم ووزن 29 جرام.

الميزات الرئيسية

  • التوافق مع برامج INAV و ArduPilot
  • وحدات Bluetooth (BLE) و Wi-Fi المدمجة (مضمنة في المجموعة)
  • لوحة منفذ USB-C خارجي للوصول المريح
  • وحدة BEC مدمجة بجهد 9 فولت و 5 فولت
  • فتحة بطاقة Micro SD
  • دعم الأسلاك موضح لـ GPS، وحدة DJI Air، كاميرا تناظرية/VTX، مستقبل CRSF، شريط LED WS2812، و Frsky R-XSR
  • وظيفة قابلة للاختيار بواسطة جسر موضحة: مغلقة = BLE، مفتوحة = UART1

للحصول على مساعدة في الإعداد ودعم ما بعد البيع، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/ .

المواصفات

الموديل F405 NAVI Delux
الإصدار V1.1
البرامج الثابتة المدعومة INAV, ArduPilot
لاسلكي Bluetooth (BLE), Wi-Fi
مخرجات BEC 9V, 5V
الأبعاد 50 x 31 x 17 مم
الوزن 29 جرام
مدخل الطاقة (رسم تخطيطي للوحة الطاقة) 12V-30V
التخزين على اللوحة (رسم تخطيطي) فتحة بطاقة Micro SD

ما هو متضمن

  • F405 NAVI Delux V1.1 x1
  • F405 NAVI Delux PWR V1.1 x1
  • F405 NAVI Delux BLE V1.1 x1
  • كابل F405 NAVI USB، الطول=70 مم x1
  • كابل F405 NAVI DJI، الطول=450 مم x1
  • كابل F405 NAVI GPS، الطول=150 مم x1
  • لوحة صغيرة F405 USB x1
  • لوحة صغيرة F405 USB مع غراء 3M x1
  • كابل F405 NAVI CAM 3PIN، الطول=300 مم x1
  • كابل F405 NAVI Uart 4PIN، الطول=300 مم x2
  • كابل موصل DuPont 4PIN، الطول=300 مم x1
  • كابل موصل DuPont 3PIN، الطول=300 مم x1
  • كابل طاقة 16AWG، الطول=300 مم x1
  • غراء 3M للتحكم في الطيران F405 NAVI Delux x1
  • مكثف 50V 1000uF x1
  • موصل XT60 x1
  • عمود نحاسي M2 x 11 x4
  • حشوة بيضاء ممتصة للصدمات 1.0 x12
  • M2 x 4.5 x 2.6 مسمار رأس مسطح صليبي x8

التطبيقات

  • ترقيات وحدة التحكم في الطيران ذات الأجنحة الثابتة والبناءات الجديدة
  • دمج FPV مع الأجنحة الثابتة مع GPS، كاميرا/VTX، والأسلاك الرقمية/المستقبل المدعومة الموضحة في مخطط الأسلاك

التفاصيل

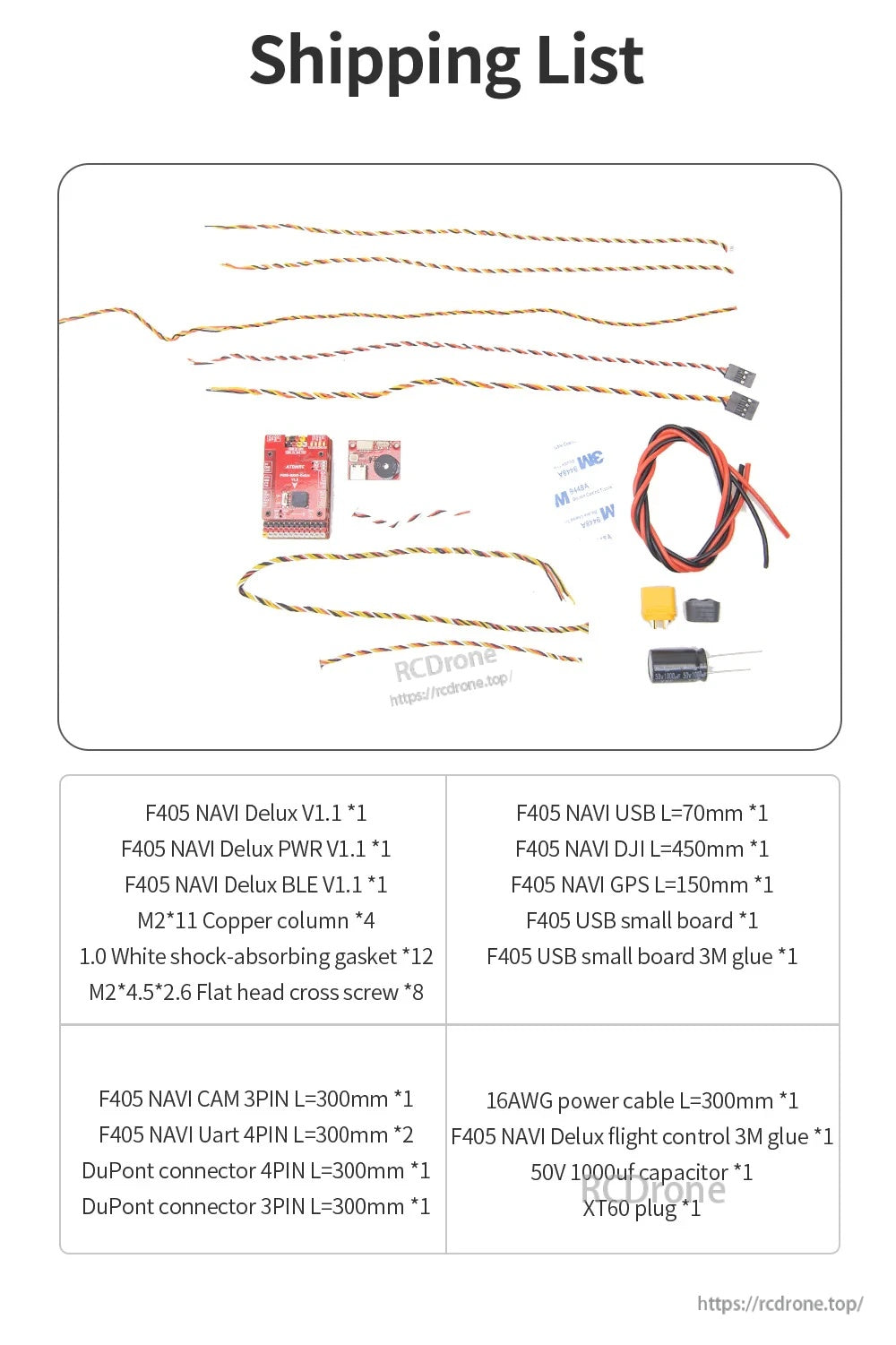

Shipping list for ATOMRC F405 NAVI Delux V1.1 kit with flight controller, power board, BLE, cables, screws and XT60

كل ما تحتاجه لتثبيت وحدة التحكم متضمن، من لوحة الطاقة ووحدة BLE إلى موصلات USB/GPS/DJI، XT60، مكثف، وقطع التركيب.

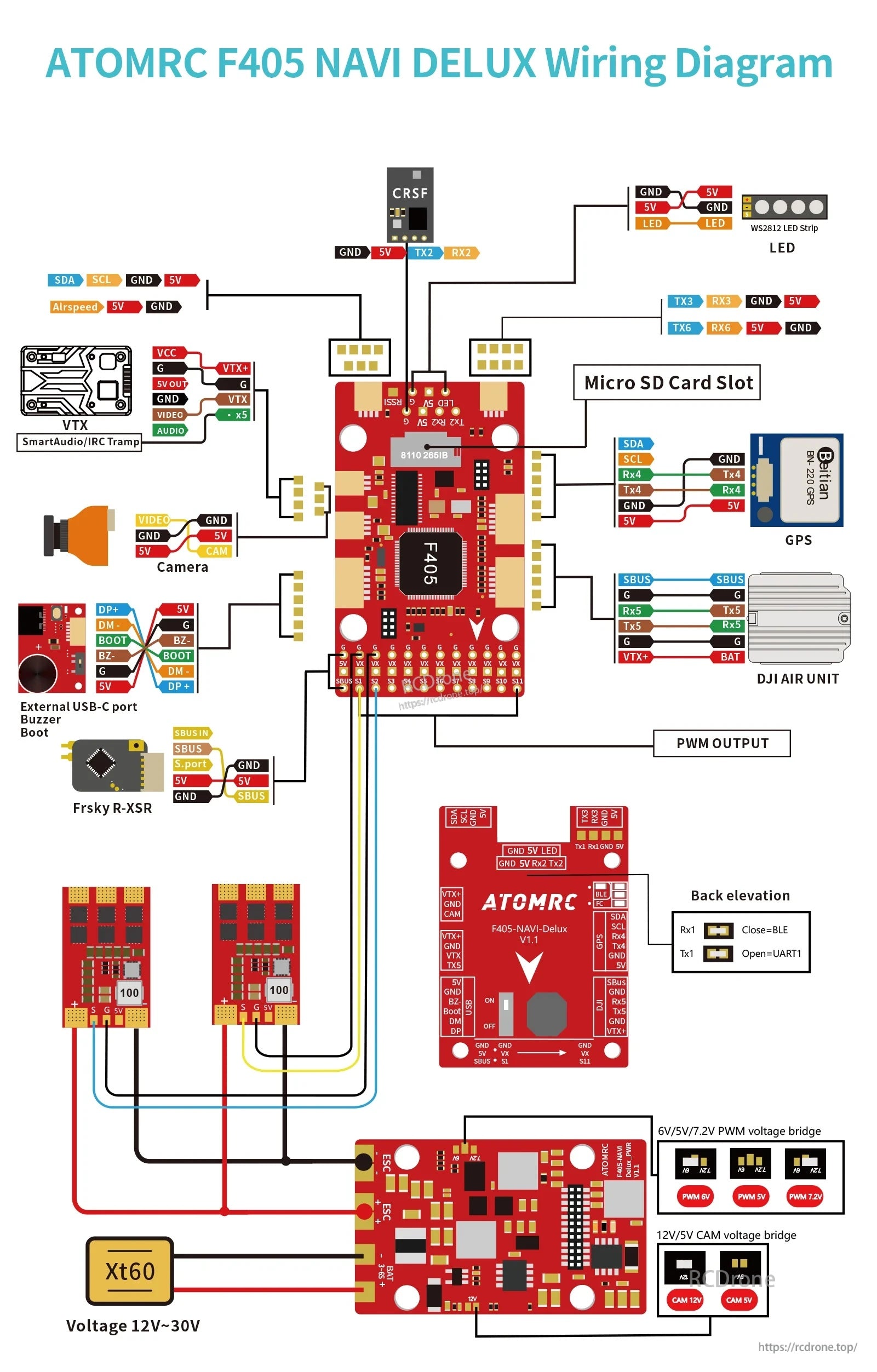

ATOMRC F405 NAVI Delux V1.1 Flight Controller wiring diagram with GPS, DJI Air Unit, camera/VTX, CRSF, WS2812 LED and Micro SD slot

تساعد خريطة الموانئ الواضحة في توصيل GPS، المستقبل، الكاميرا/VTX أو وحدة DJI Air، شريط LED، وتسجيل Micro SD لبناءات الأجنحة الثابتة INAV أو ArduPilot.
